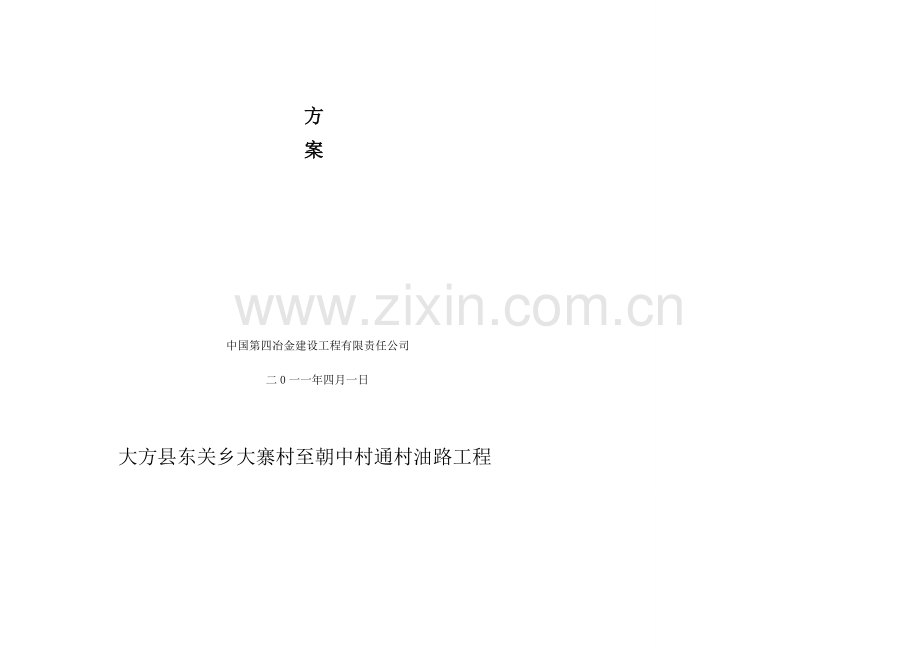

大方县东关乡大寨村至朝中村通村油路工程沥青混凝土专项施工方案中国第四冶金建设工程有限责任公司 二0一一年四月一日 大方县东关乡大寨村至朝中村通村油路工程沥青混凝土专项施工方案编制： 复核： 审核： 批准： 中国第四冶金建设工程有限责任公司 二0一一年四月一日大方县东关乡大寨村至朝中村通村油路工程中国第四冶金建设工程有限责任公司大方县东关乡大寨村至朝中村通村油路工程附件：沥青混凝土专项施工方案一、工程概述毕节试验区大方药品食品产业园神农大道工程，本工程位于大方县县城北面，东关乡毕节试验区药品食品工业园区南面，道路起点于西面规划的神农大道三期并接农工大道，止于东面的神农大道二期，道路全长1464.405米。1.1道路定线本工程全线为自然山体，共设置平曲线2处，最小圆曲线半径R150m；最小竖曲线半径R=2500m，最大纵坡4.95% ,最小纵坡1.5% ；1.2技术标准1道路等级：城市级主干道2、路面设计使用年限：15年3、设计行车速度：V=30km/n4、全线设2处公交车停车港湾。1.3横断面设计 1、道路规划宽度36m，本期实际施工路面宽度（行车道、分隔带、人行道）为31米（两侧人行道各预留2.5米），其横断面布置如下：（1）、规划宽度：4.5米(人行)+12.0米(车道)+3.0米(中分带)+12.0米(车道)+4.5米(人行)=36米；（2）、实际施工宽度：2.0米(人行)+12.0米(车道)+3.0米(中分带)+12.0米(车道)+2.0米(人行)=31米；（3）、车行道横坡：K0+000K1 + 060为1.5，K1+060K1+464为2%；人行道横坡2（坡向车行道），路拱形式采用直线型。多消耗的部分。中心线 A B C D E F图沥青路面施工及验收规范（GB 5009296）沥青路面施工及验收规范（GB 5009296）中的要求。四、安全措施41用电安全411一切电器设备、架空线路等安拆工作，必须是有证且熟悉电工操作的人员进行，任何其他人员一律不得擅自安拆。严禁各电路、分电、分器设备等超标用电，以杜绝由于超负荷引起的各种安全事故。412露天的配电箱其箱底离地面应符合规范要求（60），装置牢固，配电箱应有防雨和漏电装置，金属外壳必须接地装置，经常性检查电器设备和线路，尤其是移动性电缆线，经检查无损伤后方可使用，在使用时也应注意保护，电器设备如闸刀、开关、插座、漏电装置等有损坏或失灵的必须停止使用，待修整后方可使用。413加强用电管理，制定值班制度，每天24小时内必须至少有一位持上岗证的熟练电工在工地值班，随叫随到，防止事故发生。电工操作应按操作规程施工，上岗时必须随带所必须的防护用品，严禁带电操作，同时必须普及职工安全用电和触电抢救知识，清除隐患、杜绝事故。42施工安全421施工人员进入现场，必须戴好安全帽和其他必要防护用品，严禁赤脚、穿拖鞋、高跟鞋进入工地。422施工现场和其他有危险的地方要设立明显的示警标志，晚间施工，现场要有足够的灯光照明。43机械安全431各种机械设备操作人员必须持证上岗，按操作规程进行操作，严禁无证操作，且要定机定人操作。辅助作业人员必须经安全技术培训后上岗。432大型机械压路机、摊铺机等各制动器、离合器动作要灵敏可靠，各种仪表完好，机械连接件必须紧固，油路系统需正常，灯光、喇叭、雨刷、倒车镜等需完整无损。433中、小型机具等，整机安装要平衡牢固，轮轴要有防锈措施，工作场地排水良好，各种传动部分防护要齐全，传动离合器、制动器要灵活可靠，开关、机械操作手把绝缘必须良好，接地保护要安全、可靠，电源上均应安装漏电保护装置。机貌要整洁。44治安安全441全体工地人员必须严格遵纪守法，服从当地政府和公安部门的领导和管理，遵守当地政府的有关政策，协助落实有关规定。442全体工地人员应协助搞好工地治安工作，做好防火、防盗工作，爱护国家和集体的公共财产。五、环保措施511在施工现场周围设置醒目的文明施工标语，以取得行人和附近居民的谅解和支持。512保证施工现场人行道畅通及工地沿线居民和单位出入通道畅通。并做到在施工中无管线事故，无重大工伤事故。513车辆进出洒落的材料由值勤人员负责清扫干净，施工现场做到一天一清扫，完工一段，清理一段，始终保持干净、整洁。514泥土、砂石严禁抛向施工场外，违者调离施工现场，并以经济手段处罚。515施工场内道路畅通、平坦、整洁、排水良好，做到工完料尽、场地清，有定期考核检查制度。建筑垃圾集中堆放，及时处理，不随意向外排放废、污水，应按指定地点排放。516材料应严格按施工平面布置图分类堆放，堆放整齐，堆放不超标准，堆料场地不作它用。517对本工程所使用的各种机械设备，特别是大型机械设备进行定期保养，使各种机械设备运转正常，不发出各种异样的声音，以降低噪音，同时夜间9点以后尽量不进行施工，以免影响周围单位人员的休息，根据实际情况必须在夜间加班施工的，必须提前到环保部门办理有关手续，且在夜间施工时，应尽量避免产生大的施工噪音，噪音控制在50分贝以下。518多余的土采用自卸汽车运出，自卸车的后斗挡板应关紧，并遮盖蓬布以免沿途卸漏而污染环境，同时在本工程出口处，垫好麻带防止车轮将泥土带出工地，雨天要特别注意。519施工临时排水，严禁直接排水至附近河道，必须经过沉淀井沉淀后方可排入附近河道。5110生活污水及生活垃圾严禁乱倒。生活污水必须在现场设置三级化粪池处理后，采用水车运出排放，生活垃圾每天集中运出堆埋。5111每天施工结束后，及时清扫现场，使现场干净，并及时将材料堆整齐。表一 热拌沥青混合料的施工温度（）沥青种类石油沥青煤沥青沥青标号AH-50AH-70AH-90A-60AH-110AH-130A-100A-140A-180A-200T-8T-9T-5T-6T-7沥青加热温度150-170140-160130-150100-13080-120矿料温度间隙式拌和机比沥青加热温度高10-20（填料不加热）比沥青加热温度高15（填料不加热）连续式拌和机比沥青加热温度高5-10（填料加热）比沥青加热温度高8（填料加热）沥青混合料出厂正常温度140-165125-160120-15090-12080-110混合料贮藏温度贮料过程中温度降低不超过10贮料过程中温度降低不超过10运输到现场温度不低于120-150不低于90摊铺温度正常施工不低于110-130不超过165不低于80不超过120低温施工不低于120-140不超过175不低于100不超过140碾压温度正常施工110-140 不低于11080-110 不低于75低温施工120-150 不低于11090-120 不低于85碾压终了温度钢轮压路机不低于70不低于50轮胎压路机不低于80不低于60振动压路机不低于65不低于50开放交通温度路面冷却后路面冷却后表二 沥青混合料的松铺系数种 类机械摊铺人工摊铺沥青混凝土混合料1.15-1.351.25-1.50表三 压路机碾压速度（Km/h）压路机类型初压复压终压钢筒式压路机适宜最大适宜最大适宜最大轮胎压路机1.5-232.5-3.552.5-3.55振动压路机-3.5-4.584-68振动压路机1.5-2（静压）5（静压）4-5（静压）4-5（静压）2-3（静压）5（静压）表四 热拌沥青混合料马歇尔试验技术标准试验项目试验混合料类型城市快速路、主干路其他等级城市道路行人道路击实次数（次）沥青混凝土抗滑表层两面各 75两面各50两面各50两面各50两面各35两面各35稳定度（KN）I型沥青混凝土II型沥青混凝土、抗滑表层7.55.05.04.03.0-流值（0.1mm）I型沥青混凝土II型沥青混凝土、抗滑表层20-4020-4020-4520-4520-50-空隙率(100%)I型沥青混凝土II型沥青混凝土、抗滑表层3-64-103-64-102-5-沥青饱和度（%）I型沥青混凝土II型沥青混凝土、抗滑表层70-8560-7570-8560-7575-90-残留稳定度（%）I型沥青混凝土II型沥青混凝土、抗滑表层7570757075-注：1、粗粒式沥青混凝土稳定度可降低1KN；2、型细粒式及砂砾式沥青混凝土空隙率为2%-6%；3、沥青混合料的矿料间隙率（VMA）宜符合下表要求；最大集料粒径（mm）方孔筛圆孔筛37.5 31.5 26.5 19.0 16.0 13.2 9.5 4.75 50 35或40 30 25 20 15 10 5VMA不小于（%）12 12.5 13 14 14.5 15 16 184、残留稳定度或根据需要采用浸水马歇尔试验或真空饱水和浸水马歇尔试验。表五 沥青面层用粗集料质量技术要求指 标城市快速路、主干路其他等级城市道路石料压碎值 不大于（%）2830洛杉矶磨耗损失 不大于（%）3040视密度 不小于（t/m3）2.502.45吸水率 不大于（%）2.03.0对沥青的粘附性 不小于4级3级坚固性 不大于（%）12-细长扁平颗粒含量 不大于（%）1520水洗法颗粒含量 不大于（%）11软石含量 不大于（%）55石料磨光值 不小于（BPN）42实测石料冲击值 不小于（%）28实测破碎砾石的破碎面积 不小于（%）拌和砾石的破碎面积表层中下面层贯入式路面9050-404040表六 热拌沥青混合料种类混合料类 别方孔筛系列对应的圆孔筛系列沥青混凝土最大集料粒径（mm）沥青混凝土最大集料石粒径（mm）特粗式-37.5-50粗粒式AC-3031.5LH-40或LH-354050AC-2526.5LH-3030中粒式AC-2019.0LH-2525AC-1616.0LH-2020细粒式AC-1313.2LH-1515AC-109.5LH-1010砂粒式AC-54.75LH-55抗滑表层AK-1313.2LK-1515AK-1616.0LK-2020表七 施工质量管理与检查验收标准材 料检查项目检查频度城市快速路、主干路其他等级城市道路粗集料外观（石料品种、扁平细长颗料、含泥量等）颗粒组成压碎值磨光值洛杉矶磨耗值含水量松方单位重随时必要时必要时必要时必要时施工需要时施工需要时随时必要时必要时必要时必要时施工需要时施工需要时细集料颗粒组成含水量松方单位重必要时施工需要时施工需要时必要时施工需要时施工需要时矿 粉外观0.075mm含水量 随时必要时必要时随时必要时必要时石油沥青针入度软化点延度含腊量每100t1次每100t1次每100t1次必要时每100t1次必要时必要时必要时煤沥青粘度每50t1次每100t1次乳化沥青粘度沥青含量每50t1次每50t1次每100t1次每100t1次表八 重交通道路石油沥青质量要求试验项目AH-130AH-110AH-90AH-70AH-50针入度（25,100g,5s）（0.1mm）120-140100-12080-10060-8040-60延度（5cm/min,15）不小于（cm）10010010010080软化点（环球法）（）40-5041-5142-5244-5445-55闪点（COC）不小于（）230含腊量（蒸馏法）不大于3密度（15）（g/m3）实测记录溶解度（三氯乙烯）不小于（%）99.0薄膜加热试验1635h质量损失 不大于（%）1.31.21.00.80.6针入度 不小于（%）4548505558延度（25）不小于（cm）7575755040延度（15）（cm）实测记录表九 道路用乳化石油沥青质量要求种类项目PC-1PA-1PC-2PA-2PC-3PA-3BC-1BA-1BC-2BA-2BC-3BA-3筛上剩余余量 不大于（%）0.3电荷阳离子带正电（+）、阴离子带负电（-）破乳速度试验快裂慢裂快裂中或慢裂慢裂粘度沥青标准粘度C25.3（s）恩格拉度E2512-453-158-201-612-1003-4040-10015-40蒸发残留物含量不小于（）60505560蒸发残留物性质针入度（100g,25）（0.01m）80-20080-30060-16060-20060-30080-200残留延度比（25）不小于（%）80溶解度（三氧乙烯）不小于（%）97.5贮存稳定度5d不大于（%）1d不大于（%）51与矿料的粘附付性，裹覆面积不小于2/3粗粒式集料拌和试验-均匀-粗粒式集料拌和试验-均匀水泥拌和试验，1.18mm筛上剩余量不大于（%）-5低温贮存稳定度（-5）无粗颗粒或结块用 途表面处治及贯入洒布用透层油用粘层油用拌制粗粒式沥青混合料拌制中粒式及细粒式沥青混合料拌制砂粒式沥青合料及稀浆封层表十 沥青混凝土面层实测项目表十一 沥青面层施工过程中工程质量的控制标准路面类型项 目检查频度质量要求或允许偏差（单点检验）试验方法城市快速路、主干路其他等级城市道路热拌沥青混合料路面外观随时表面平整密实，不得有轮迹、裂缝、推挤、油包、离析、花白料现象目测接缝随时紧密、平顺、无跳车目测、用3m直尺施工温度出厂温度摊铺温度碾压温度不少于1次/车不少于1次/车随时符合规范温度计测量矿料级配：与生产设计标准级配的差圆孔筛方孔筛0.075mm 0.075mm2.36mm 2.5mm4.75mm 5.0mm每台拌和机1次或2次/日2%6%7%2%6%8%拌和厂取样，用抽提后的矿料筛分，应至少检查0.075mm、2.36mm、4.75mm、最大集料粒径及中间粒径等5个筛孔，中间粒径宜为；细中粒式为9.5（圆孔10）；粗粒式为13.2（圆孔15）mm沥青用量（石油比）（每台拌和机1次或2次/日）0.3%0.5%拌和厂取样，离心法抽提（用射线法沥青含量测定仪随时检查）马歇尔试验：稳定度流值密度、空隙率每台拌和机1次或2次/日符合规范的规定拌和厂取样成型试验浸水马歇尔试验必要时符合规范的规定拌和厂取样成型试验压实度每2000m2检查1次，1次不少于钻一个孔马歇尔试验密度的96%试验段钻孔密度的99%马歇尔试验密度的95%试验段钻孔密度的99%现场钻孔（或挖坑）试验（用核子密度仪随时检查）抗滑表层构造深度不少于1次/日符合设计要求砂铺法（手工或电动）表十二 施工过程中沥青面层外形尺寸的质量控制标准路面类型检查项目检查频度质量要求或允许偏差（单点检查）试验方法城市快速路、主干路其他等级城市道路热拌沥青混合料路面厚度总厚度上面层不少于2000m2一点不少于2000m2一点mmmm-8%或-5mm-4mm铺筑时随时插入量取，每日用混合料数量及实铺面积校核，成型后钻孔或挖坑检测平整度（最大间隙）上面层中下面层随时随时mmmm5mm7mm三米直尺在纵横各方向检测宽度有侧石无侧石纵断面高程横坡度设计断面逐个检测设计断面逐个检测设计断面逐个检测设计断面逐个检测cm不小于设计宽度15mm0.3%cm不小于设计宽度20mm0.5%用尺量用尺量用水准仪检测用横断面仪或水准检测表十三 城市道路沥青砼面层工程交工检查与验收质量标准路面类型检查项目检查频度（每一幅车行道貌）质量要求或允许偏差试验方法城市快速路、主干路其他等级城市道路沥青混凝土面层总厚度 代表值极 值上面层厚度 代表值极 值平整度 标准差最大间隙宽度 有侧石无侧石纵断面高程横坡度沥青用量矿料级配压实度 代表值弯沉抗滑表层 构造深度 摩擦系数摆值 横向力系数每4000m21点每4000m21点每4000m21点每4000m21点全线连接每1Km 10处，各连续10尺每100m 2个断面每100m 2个断面每100m 5个断面每100m 5个断面每4000m2 1点每4000m2 1点每4000m2 1点全线每20m 1点全线每5m 1点每100m 2点每100m 5点全线连续-8mm-15mm-4mm-8mm2.0 mm2cm15 mm0.3%0.3%符合设计级配95%(98%)符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求-10mm-15mm2.6mm5mm3cm不小于设计宽度20mm0.4%0.5%符合设计级配94%(98%)符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求钻孔钻孔钻孔钻孔3 m平整度仪3 m直尺用尺量用尺量水准仪水准仪钻孔后抽提抽提后筛分钻孔取样法贝克曼梁自动弯沉仪砂铺法(手工或电动)摆式仪横向力摩擦系数测定车
