电视机常见故障分析.ppt

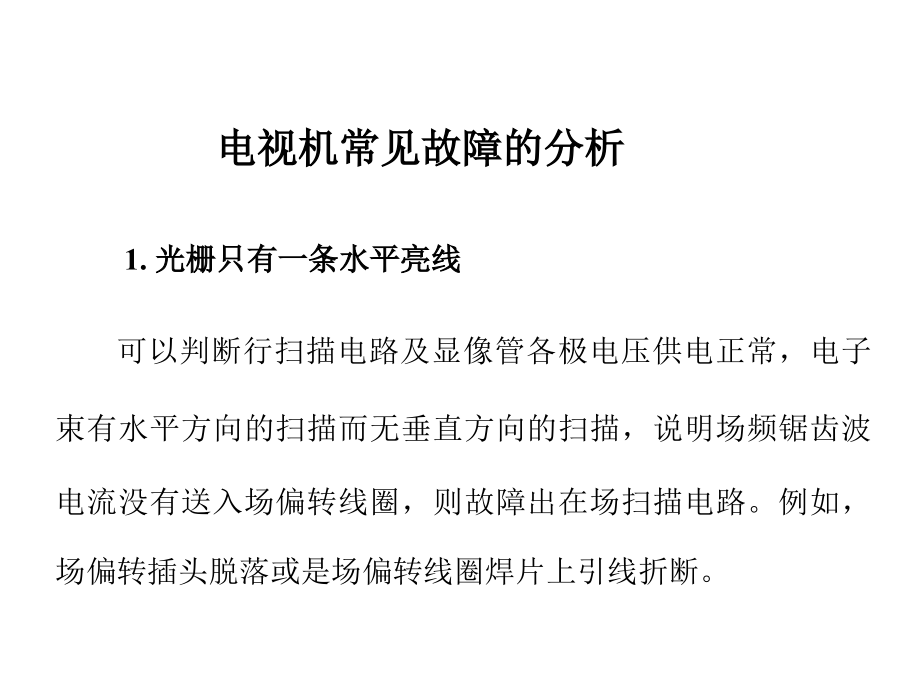

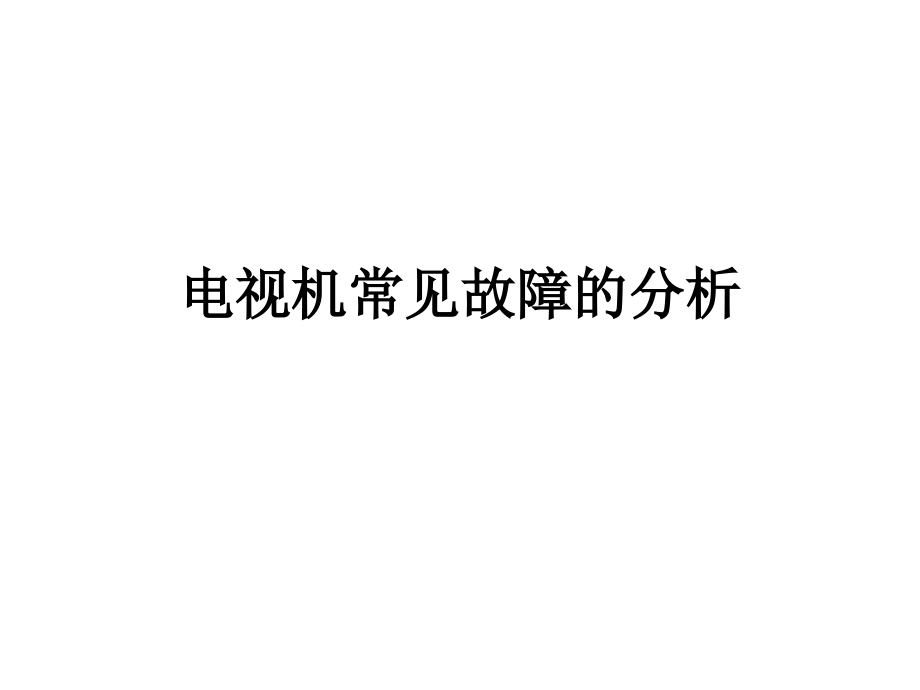

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电视机常见故障的分析,电视机常见故障的分析,1.,光栅只有一条水平亮线,可以判断行扫描电路及显像管各极电压供电正常，电子束有水平方向的扫描而无垂直方向的扫描，说明场频锯齿波电流没有送入场偏转线圈，则故障出在场扫描电路。例如，场偏转插头脱落或是场偏转线圈焊片上引线折断。,2.,光栅只有一条垂直亮线,可以肯定的是场扫描电路及显像管供电电路正常，从方框图上看，显像管各极取自行输出电路，说明行扫描电路也没有问题，否则，就不会出现亮线。电子束在这种情况下，不能进行水平方向扫描，是因为行输出级产生的锯齿电流未能送到行偏转线圈，所以故障只可能发生在行偏转线圈支路（如断路）。,3.,有光栅、无图像、无伴音,有光栅，说明行、场扫描电路、显像管、电源部分是好的。无图像和伴音，说明故障主要在信号通道部分和伴音通道。用起子触碰预视放基极，若屏幕上出现黑白横条或杂波，有时还能收到调频信号，说明视放部分是正常的。继续向前触碰中放管基极，若也能听到杂音，屏幕上看到雪花点，则故障在高频头。,4.,有光栅、无图像、有伴音,有光栅说明扫描电路正常，有伴音说明伴音通道和高频头、中放及检波输出基本正常，那么问题出在视放级。,5.,有光栅、有图像、无伴音,显然，检波输出的,6.5 MHz,第二伴音中频信号未能经伴音通道处理加到扬声器上，伴音通道有问题。用金属杆碰触伴音通道各部分输入级，若出现触某一级时扬声器没有反应，则那一级就有问题。,6.,无光栅、无伴音,故障的主要原因是：电源部分有故障，无,12 V,电压或电路板有短路现象，造成烧保险丝。,7.,图像上、下滚动,电视机的垂直方向的扫描规律与发送端的扫描规律不一致，即场不同步。在这里，行扫描是同步的，表明同步分离电路工作正常，主要问题在于积分电路或者场振荡电路频率偏移过多。,8.,图像左右不稳或无规律的黑白斜道,说明电视机的水平方向扫描规律与发送端的扫描规律不一致，即行不同步。问题出在行扫描部分。调节行频旋钮，则图像中的黑白斜道间隔随之变化。若能调出图像，但稳不住，左右晃动，表明行振荡频率能调到,15 625 Hz,的准确值，故障出在,AFC,电路。若根本调不出图像，则问题出在行振荡器。,9.,图像有几何失真和四周有暗角,显像管故障，一般是显像管与偏转线圈配合不好，偏转线圈质量有问题或是中心位置调节器未调好等。,10.,开机后经长时间才出现光栅（约半分钟后）,这种现象说明显像管已衰老，其阴极发射能力下降。,
