顶推法施工技术交底汇报.pptx

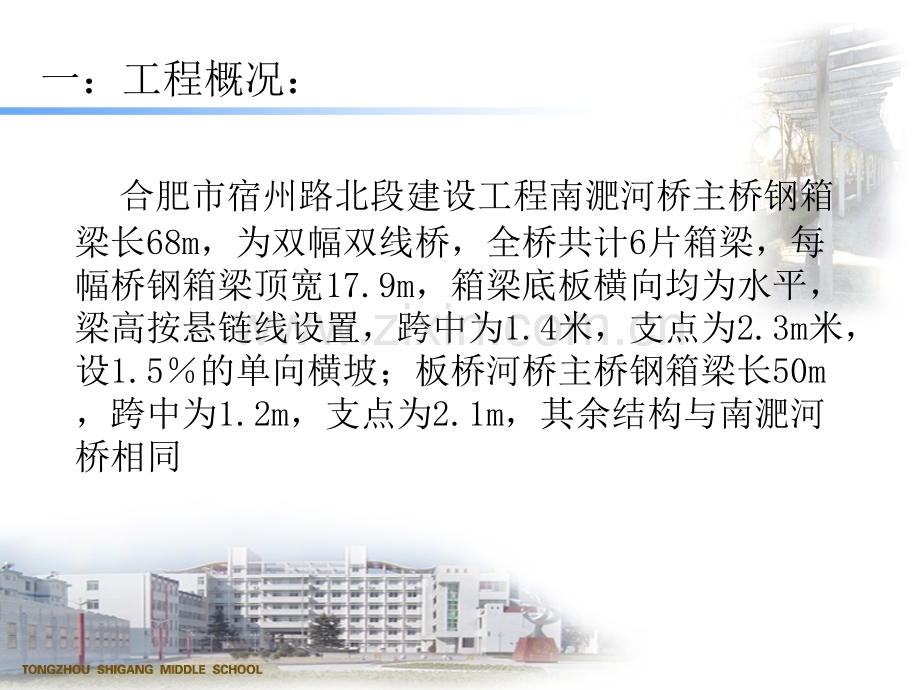

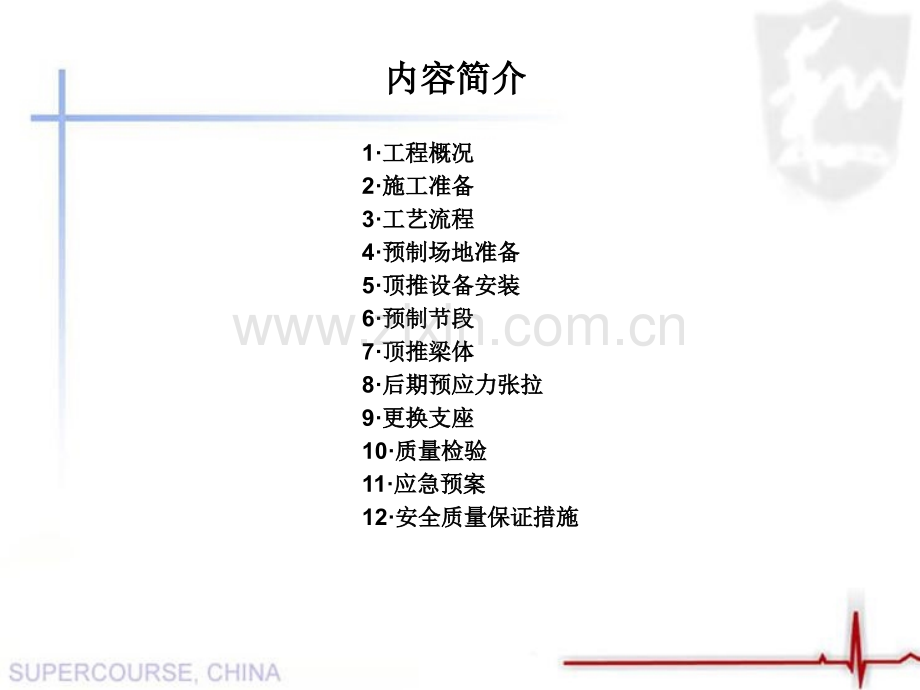

内容简介内容简介 1工程概况工程概况 2施工准备施工准备 3工艺流程工艺流程 4预制场地准备预制场地准备 5顶推设备安装顶推设备安装 6预制节段预制节段 7顶推梁体顶推梁体 8后期预应力张拉后期预应力张拉 9更换支座更换支座 10质量检验质量检验 11应急预案应急预案 12安全质量保证措施安全质量保证措施一：工程概况：合肥市宿州路北段建设工程南淝河桥主桥钢箱梁长68m，为双幅双线桥，全桥共计6片箱梁，每幅桥钢箱梁顶宽17.9m，箱梁底板横向均为水平，梁高按悬链线设置，跨中为1.4米，支点为2.3m米，设1.5的单向横坡；板桥河桥主桥钢箱梁长50m，跨中为1.2m，支点为2.1m，其余结构与南淝河桥相同二、施工准备：1钢导梁、钢连接块和剪力梁，通过竖向和水平预应力粗筋与1#段箱梁相连。2箱梁顶底板顺桥向按照设计要求预留顶推孔，用来穿入顶推钢杆、锚柱。3在PM458、PM456、PM454、PM452、PM451墩顶设置YCW120型水平千斤，用于箱梁顶推，顶推墩设置2台千斤顶对称安装4导梁下弦底钣边缘应平顺，无棱角，毛剌，节点拼接处底板表面应平顺。5四氟板数量准备足够，各工点人员到齐，各种仪器准备就绪。6顶推各段前均需对工作人员技术交底会，使人人知其责，尽其责。三、工艺流程预制场准备工作预制场准备工作制作底座制作底座安装顶推设备安装顶推设备更换支座更换支座模板工作、钢筋模板工作、钢筋和混凝土准备和混凝土准备管道压浆管道压浆质量检验质量检验张拉后期预应力筋张拉后期预应力筋预制节段预制节段张拉预应力筋张拉预应力筋顶推预制节段顶推预制节段顶推就位顶推就位四、预制场地的准备1.1.预制场地的长度一般预制场地的长度一般 为预制梁段长的为预制梁段长的3 3倍倍 以上，宽度为桥梁宽以上，宽度为桥梁宽 度度22.5m22.5m。2.预制场地是预制梁体和 顶推过渡的场地，主梁 节段的浇筑平台和模 板、钢筋和钢索的加工 场地，混凝土搅拌站以 及砂、石、水泥的堆放 和运输路线用地。预制场的纵向立面布置应结合考虑平面布置，将钢筋棚、预制场的纵向立面布置应结合考虑平面布置，将钢筋棚、预应力下料、砂石堆放、砼拌和站结合考虑。预应力下料、砂石堆放、砼拌和站结合考虑。五、顶推设备的安装：1纵向牵引设备采用QDCL2000自动连续顶推系统，全套系统包括2台QDCL2000连续顶推千斤顶、1台顶推泵、1台主控台及联接系统的高压油管、控制电缆、设备至电缆的电源组成。2在箱梁内埋设有2套后锚装置后锚点，将牵引索布置在后锚点上，每束由12根15.2mm钢绞线组成。牵引索穿过QDCL2000连续顶推千斤顶，另一端顺着梁体底板穿入后锚装置上。顶推装置顶推装置安装顶推装置安装顶推装置千斤顶千斤顶六、预制节段1.模板工程模板工程(底板平整度，要有一定的刚度和硬度底板平整度，要有一定的刚度和硬度)2.安装岛梁：安装岛梁：构造构造：钢桁梁和钢板梁：钢桁梁和钢板梁作用作用：减小顶推过程中梁的前端悬臂负弯矩：减小顶推过程中梁的前端悬臂负弯矩 导梁导梁长度一般为顶推跨径的0.60.7倍，可减少主梁悬臂负弯矩，但过长则会导致导梁与箱梁接头处负弯矩和支座反力的相应增加导梁过短，则增加主梁的施工负弯矩 3.梁体施工梁体施工 连续箱梁在小里程侧边跨连续箱梁在小里程侧边跨130m+425m 简支简支梁及连续梁梁及连续梁30m 边跨处采用满堂支架现浇施工，边跨处采用满堂支架现浇施工，支架应进行预压以保证足够的刚度和强度，箱梁支架应进行预压以保证足够的刚度和强度，箱梁模板应做到表面平整，标高准确，主梁浇筑期间模板应做到表面平整，标高准确，主梁浇筑期间不发生下沉，确保梁体线形满足要求。连续箱梁不发生下沉，确保梁体线形满足要求。连续箱梁浇筑采用商品砼，罐车运送，泵机泵送，一次浇浇筑采用商品砼，罐车运送，泵机泵送，一次浇注完成。浇筑时应特别注意导梁与箱梁连接部位注完成。浇筑时应特别注意导梁与箱梁连接部位混凝土的振捣要密混凝土的振捣要密4.预应力张拉预应力张拉 混凝土强度达到设计的要求混凝土强度达到设计的要求80后，脱模、拆除导梁安装支架，后，脱模、拆除导梁安装支架，对预应力筋进行常规张拉作业。张拉顶板预应力筋对预应力筋进行常规张拉作业。张拉顶板预应力筋T1、T2、TL和底和底板预应力筋板预应力筋B1。导梁与箱梁联接部位的预应力钢束采用单端张拉，张。导梁与箱梁联接部位的预应力钢束采用单端张拉，张拉端及固定端分别采用拉端及固定端分别采用M15-12和和M15-12P锚具，每束张拉力为锚具，每束张拉力为2187KN。预应力采用张拉力和伸长量双控，以张拉控制力为主。预应力采用张拉力和伸长量双控，以张拉控制力为主。5.孔道压降：孔道压降：七、顶推梁体：作用作用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。特别当顶推跨径超过50m以上，或者顶推其他形式的桥梁，如斜拉桥，钢 管系杆拱桥，或连续刚构桥梁时采用。临时墩与桥台、塔墩间设联系构件，形成稳定的空间结构，确保顶推过程的安全性。临时墩与桥台、塔墩间设联系构件，形成稳定的空间结构，确保顶推过程的安全性。临时墩临时墩 设置在墩上的混凝土临时垫块上，由光滑的不锈钢板与组合的聚四氟设置在墩上的混凝土临时垫块上，由光滑的不锈钢板与组合的聚四氟乙烯滑块组成，其中的滑块由四氟板与具有加劲钢板的橡胶块构成。乙烯滑块组成，其中的滑块由四氟板与具有加劲钢板的橡胶块构成。顶推时，组合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，顶推时，组合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，通过在滑道后方不断喂入滑块，带动梁身前进。通过在滑道后方不断喂入滑块，带动梁身前进。滑动支座滑动支座滑动支座滑动支座滑道板滑道板导梁与第一节块相连导梁与第一节块相连顶推前移顶推前移液压千斤顶液压千斤顶逐段顶推就位逐段顶推就位八、后期预应力张拉：张拉完毕后，对孔道进行压浆处理张拉完毕后，对孔道进行压浆处理九、更换支座十、质量检验十一、应急预案顶推平台沉降量大的处理方法顶推平台沉降量大的处理方法 对于顶推平台沉降的处理，采用在各滑道上增设钢板的方法进行。临时墩沉降量大的处理方法临时墩沉降量大的处理方法 临时墩沉降采用垫钢板处理，每个临时墩所垫钢板的厚度需根据监控人员对各临时墩的沉降量的计算结果决定。十二、安全质量保证措施 1各工种的安全技术工作应严格执行各现行安全规则；2各工点施工脚手架及平台必须牢靠，不得有翘翘板或搭 接不良的不安全情况，使用前应经安全员检查认可；3夜间施工应有足够的照明设施；4上、下桥板和在梁上作业时，均应设置扶手，检好安全 带并设安全网；5严禁从梁上或平台上向下扔东西；6灌注混凝土时，技术人员应到现场值班，严格把关；7严禁混凝土直接由导管往上冲；8顶推时，应统一指挥，分工负责，行时中若发现阻力太 大应立即查明原因，严禁硬拉硬顶；
