板金件加工简介.ppt

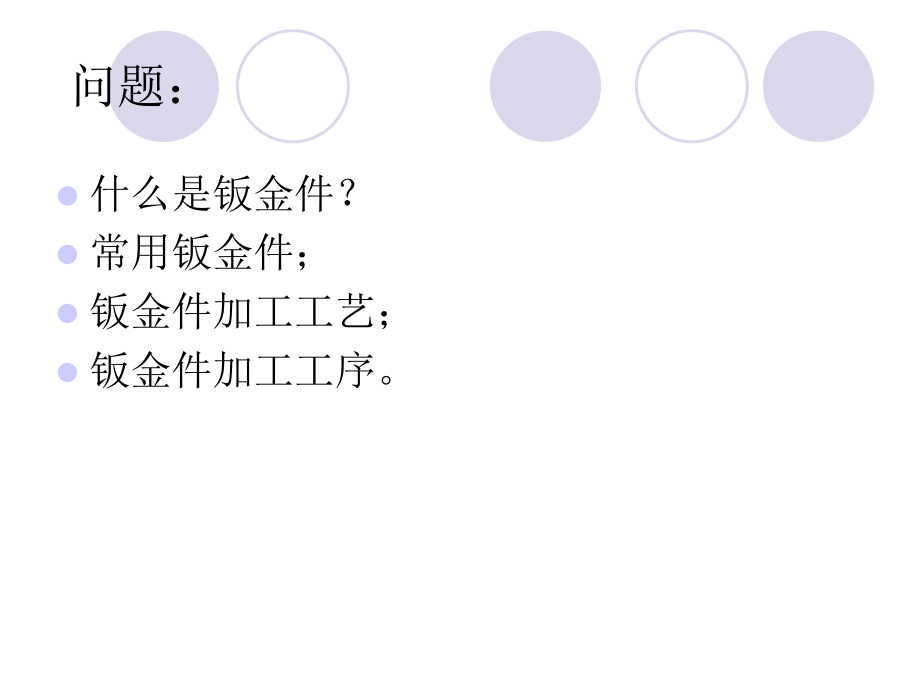

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,钣金件加工简介,作者：吕家瑜,2006-11-14,问题：,什么是钣金件？,常用钣金件；,钣金件加工工艺；,钣金件加工工序。,1,、什么是钣金件？,可以通过冲压、弯曲、拉伸等手段来加工的零件；,定义：在加工过程中厚度不变的零件。相对应的是铸造件、锻压件、机械加工零件等。,2,、常用钣金件,冷轧钢板：,SPCC,特性：硬度高，加工困难，不易变形，强度较高。,表面处理：电镀、喷涂（喷油、粉末静电涂料）。,热轧钢板：,特性：硬度低，加工容易，延展性能好。,表面处理：电镀、喷涂（喷油、粉末静电涂料）。,不锈钢板：,特点：硬度高，加工困难，成本高，强度高。,表面处理：镜面、拉丝。,铝板：,特点：硬度低，加工容易，成本低。,表面处理：氧化拉丝。,氧化工艺：导电氧化（化学氧化）、阳极氧化。,2,、常用钣金件（续）,常用钣金件厚度：,1.0mm,1.2mm,1.5mm,2.0mm,3,、钣金件加工工艺,折弯；,翻边；,落料；,冲孔；,弯曲；,胀型；,拉深；,装配工艺有焊接、铆接和螺钉紧固。,3,、钣金件加工工艺（续）,1U,数字录音机机箱钣金件实例介绍。,4,、钣金件加工工序,落料：原材料切割。,激光切割机；,数控冲床。,折弯：数控折弯机,冲孔、小零件加工：冲床，需要模具配合。,焊接：烧焊、点焊（两板之间）,压铆：压铆机。,喷涂：表面全处理。,装配：整机装配、组装。,5,、其它加工方法：,线切割；,水切割。,小结：,什么是钣金件？,常用钣金件；,钣金件加工工艺；,钣金件加工工序。,谢谢大家！,
