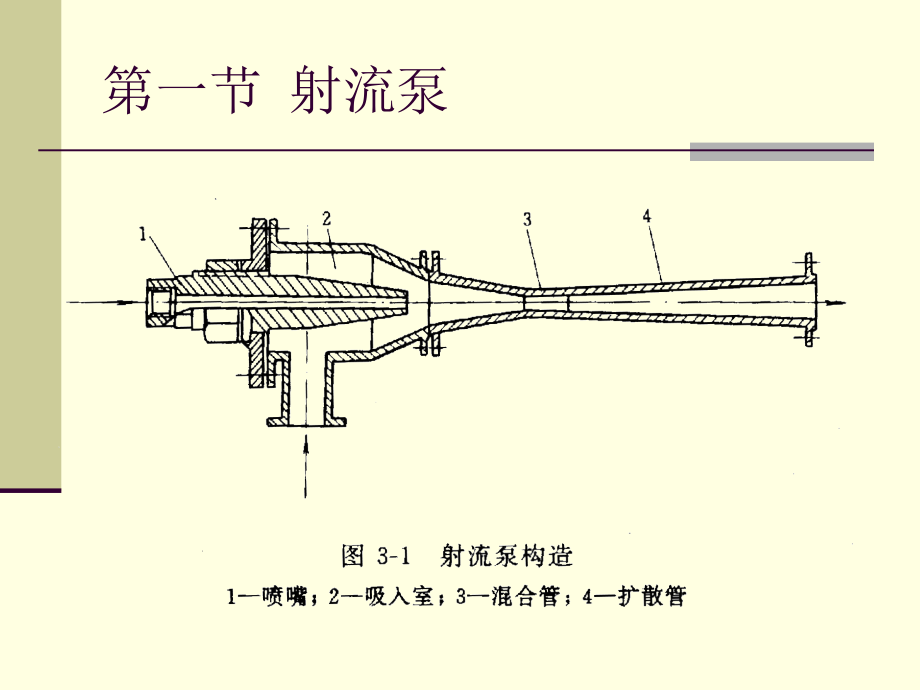

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 其它水泵,第一节 射流泵,第一节 射流泵,一、工作原理,H,1,喷嘴前工作液体具有比能,(mH,2,0),；,H,2,射流泵出口液体具有比能射流泵的扬程,(mH,2,0),；,Q,l,工作液体的流量,(m,3,s),Q,2,被抽液体的流量,(m,3,s),F,1,喷嘴的断面积,(m,2,),；,F,2,混合室的断面积,(m,2,),。,第一节 射流泵,射流泵的工作性能一般可用下列参数表示：,第一节 射流泵,第一节 射流泵,射流泵优点：,(1),构造简单、尺寸小、重量轻、价格便宜；,(2),便于就地加工，安装容易，维修简单；,(3),无运动部件，启闭方便，断流时无危险；,(4),可以抽升污泥或其它含颗粒液体；,(5),可与离心泵联合串联下作从大口井或深井中取水。,射流泵缺点：效率较低。,在给水排水工程中用途：,(1),用作离心泵的抽气引水装置，达到离心泵起动前抽气引水目的。,(2),在,水厂中利用射流泵来抽吸液氯和矾液。,(3),在地下水除铁曝气的充氧工艺中，利用射流泵作为带气、充气装置。,(4),在排水工程中，作为污泥消化池中搅拌和混合污泥用泵。,(5),与离心泵联合工作以增加离心泵装置的吸水高度。,(6),在土方工程施工中，用于井点来降低基坑的地下水位等。,第一节 射流泵,第一节 射流泵,第四节 螺旋泵,第四节 螺旋泵,第四节 螺旋泵,影响螺旋泵效率的参数主要以下几个：,（,1,）倾角,：螺旋泵轴对水平面的安装夹角。它直接影响泵的扬水能力，太大时，流量下降。,（,2,）泵壳与叶片间隙：间隙越小，水流失越少，泵效率越高。为了保持微量间隙，要求螺旋叶片外圆的加工精度。,（,3,）转速：螺旋泵外径越大，转速宜越小。,（,4,）扬程：螺旋泵是低扬程泵。扬程低时，效率高；扬程太高时，泵轴过长，桡度大，对制造、运行都不利。,（,5,）泵直径：泵流量取决于泵的直径。一般认为：泵直径越大，效率越高。泵直径与泵轴直径之比以,2,：,1,为宜。,（,6,）螺距：沿螺距叶片环绕泵轴呈螺旋形旋转,360,0,所经轴向距离。,第四节 螺旋泵,（,7,）流量：,式中：,d,一泵轴直径,(m,）,D,一水泵叶轮外径,(m),；,S,螺距,m),；,n,转速,(r,mm),。,叶片的扬水断面率。,优点：,1,、提升流量大，省电。,2,、螺旋泵只要叶片接触水面就可把水提升上来，并,可按进水位的高度，自行调节出水量，水头损失小。,3,泵站设施简单，减少土建费用。,第四节 螺旋泵,4,、泵前无须设拦污装置。,5,结构简单、制造容易。,6,、,螺旋泵缓慢地提升活性污泥，对绒絮破坏较少。,是提升活性污泥的最佳选择。,缺点：,1,扬程低，在使用上受到限制。,2,其出水量直接与进水水位有关，故不适用于水,位变化较大的场合。,3,、螺旋泵必须斜装。占地较大些。,第 五 节 水环式真空泵,水环式真空泵可供抽吸空气或其他无腐蚀性、不,溶于水、不含 固体颗粒的气体的一种流体机械。特别,适合于大型泵引水。,1,、水环式真空泵的构造和工作原理,由泵体和泵盖组成的圆形工作室，工作室内偏心,装置一个呈放射状均匀分布的叶片和叶轮毂组成的叶轮。,第 五 节 水环式真空泵,第 五 节 水环式真空泵,2,、水环式真空泵的性能,主要有,SZ,型、,SZB,型和,SZZ,型。,S,水环式,Z,真空泵,B,悬臂式,3,、水环式真空泵的选择,主要依据泵和吸水管所需的抽气量和真空值的大小而定。,第 六 节 插 桶 泵,是一种广泛应用于诸多行业的手提式化工泵。可用于各种不同黏度化学液体的输送，可将桶装化学液体安全的输送到所需的工作地点。,1,、结构和原理,由驱动装置、带机械密封的轴承、容易拆卸的泵管、自由运转的传动轴、转子、吸液口和出液口。,2,、使用方法,（,1,）先将导料管正确放入所要输送的料桶内。,（,2,）将耐腐蚀软管连接出料口接至送料地点。,（,3,）进气阀呈关闭状态，然后启动电机或将气源管连接进气阀接头，根据所需浆料流量来开启进气阀调节气动浆料泵运行频率。,
