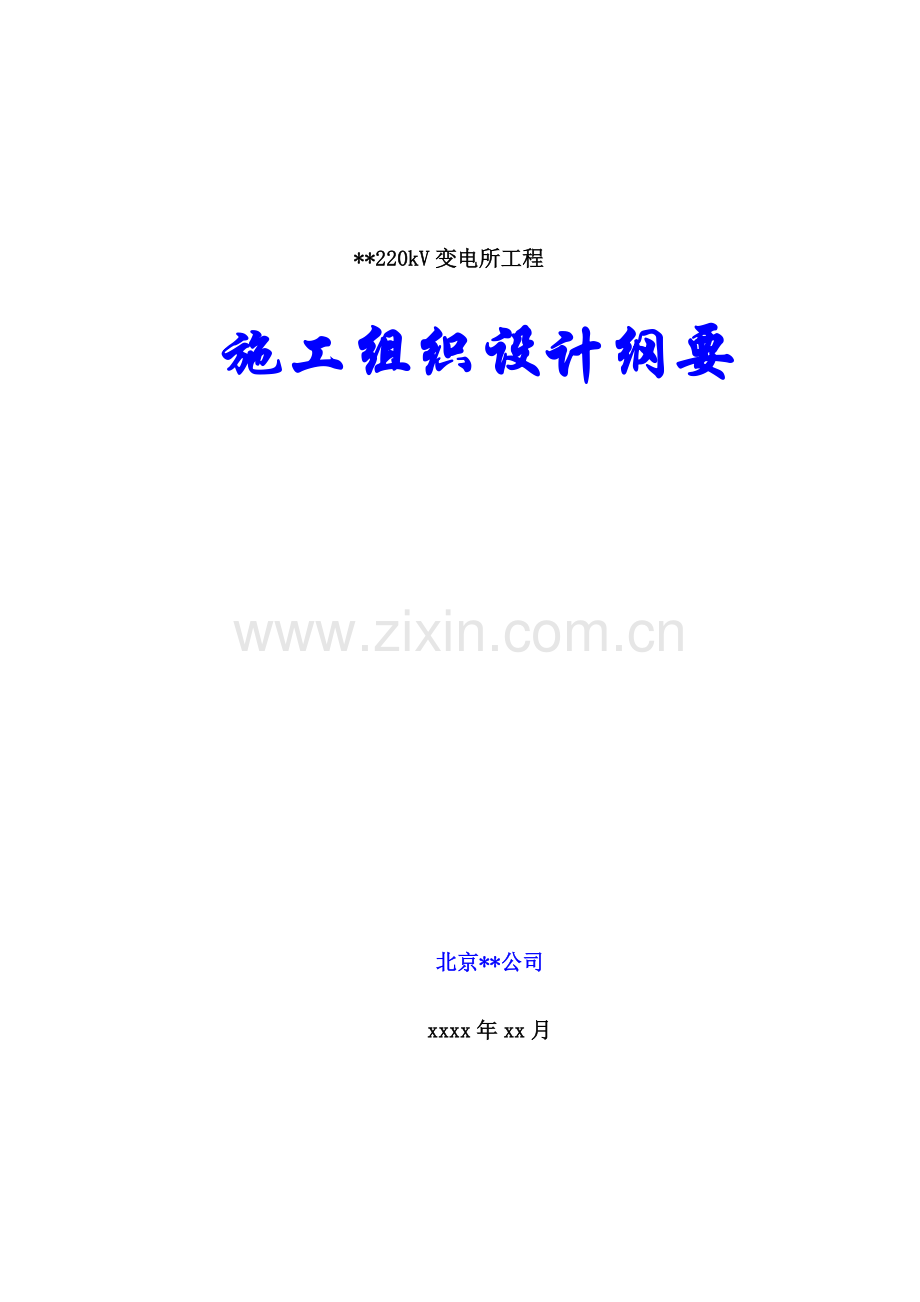

承德某220kv变电站土建工程施工组织设计.doc

**220kV变电所工程

北京**公司

xxxx年xx月

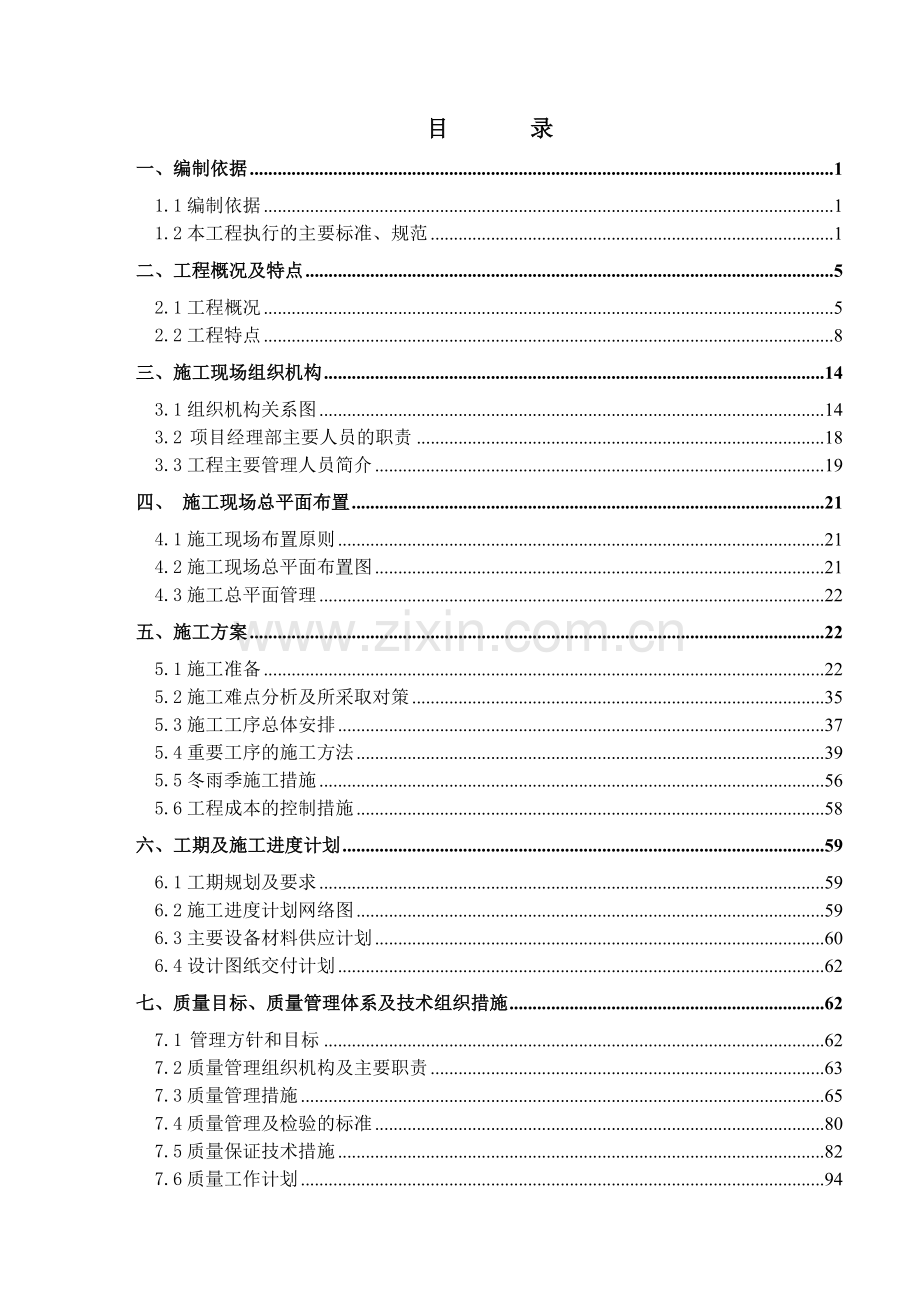

目 录
一、编制依据 1
1.1编制依据 1
1.2本工程执行的主要标准、规范 1
二、工程概况及特点 5
2.1工程概况 5
2.2工程特点 8
三、施工现场组织机构 14
3.1组织机构关系图 14
3.2 项目经理部主要人员的职责 18
3.3工程主要管理人员简介 19
四、 施工现场总平面布置 21
4.1施工现场布置原则 21
4.2施工现场总平面布置图 21
4.3施工总平面管理 22
五、施工方案 22
5.1施工准备 22
5.2施工难点分析及所采取对策 35
5.3施工工序总体安排 37
5.4重要工序的施工方法 39
5.5冬雨季施工措施 56
5.6工程成本的控制措施 58
六、工期及施工进度计划 59
6.1工期规划及要求 59
6.2施工进度计划网络图 59
6.3主要设备材料供应计划 60
6.4设计图纸交付计划 62
七、质量目标、质量管理体系及技术组织措施 62
7.1 管理方针和目标 62
7.2质量管理组织机构及主要职责 63
7.3质量管理措施 65
7.4质量管理及检验的标准 80
7.5质量保证技术措施 82
7.6质量工作计划 94
八、安全目标、职业健康安全管理体系及技术组织措施 101
8.1职业健康安全管理目标 101
8.2职业健康安全管理组织机构及主要职责 102
8.3职业健康安全管理制度及方法 103
8.4安全组织技术措施 112
8.5重要施工方案和特殊工序的安全过程控制 114
8.6安全工作计划 116
九、工程分包管理 118
9.1工程分包的原因及范围 118
9.2分包商选择条件 118
9.3分包工程管理 118
十、环境保护及环境建设 119
10.1环境管理 119
10.2环境保护及环境建设 121
十一、文明施工 122
11.1文明施工的目标、组织机构和实施方案 122
11.2文明施工考核、管理办法 122
11.3对外协调方案 129
十二、计划、统计和信息管理 130
12.1计划、统计报表的编制与传递 130
12.2计划、统计和信息管理 130
十三、与监理单位的配合 131
13.1接受工程监理单位对工程项目的管理 131
附件
变电所地理位置图
施工现场总平面布置图
承德500千伏变电所工程施工时标网络图

一、 编制依据
1.1编制依据
**220kV变电所工程施工组织设计纲要是在认真领会和熟悉招标文件的基础上进行编写，与招标文件中的所有规定、要求、条件、条款和规范相符。我公司本着确保工程质量，满足国家施工验收规范，达到《国家电力公司**优质工程评选办法》（2004年版）标准、国家电力公司《**工程移交生产达标考核评定方法》（2000年版）和《输变电工程达标投产考核评定标准》（2000年版）的标准，编写本工程施工组织设计纲要。其编写依据是：
(1) 本工程施工图纸；
(2) 本工程设计说明书；
(3) 本工程施工图纸进度、设备计划到货进度表；
(4) 国家、部颁有关标准、规程、规范；
(5) 我公司质量、环境、职业健康安全管理体系管理手册、程序文件；
(6) 本工程的现场调查所收集的资料；
(7) 我公司技术力量、机械设备和施工水平；
(8) 我公司以往施工的220kV变电所工程成熟的施工方案，施工经验和工程总结；
(9) 《中华人民共和国安全生产法》；
(10)《电力建设安全工作规程》（变电所部分）；
(11)《电业安全工作规程》（发电厂和变电所部分）。
1.2本工程执行的主要标准、规范
本工程执行的主要标准、规范 表1-1
专业
序号
规 程、规 范 名 称
规 范 编 号
备注
建筑专业
1
建设工程质量管理条例
国务院令第279号令

2
工程测量规范
GB50026-93

3
普通砼用碎石或卵石质量标准及检验方法
JGJ53-92

4
普通砼用砂质量标准及检验方法
JGJ52-92

5
混凝土强度检验评定标准
GBJ107－87

6
地下工程防水技术规范
GB50108－2001

7
混凝土质量控制标准
GB50164-92

8
火灾自动报警系统施工及验收规范
GB50166-92

9
建筑地基基础工程施工验收规范
GB50202－2002

10
砌体工程施工验收规范
GB50203－2002

11
混凝土结构工程施工验收规范
GB50204－2002

12
钢结构工程施工验收规范
GB50205－2001

13
屋面工程施工验收规范
GB50207－2002

14
地下防水工程施及验收规范
GB50208－2002

15
建筑地面工程施及验收规范
GB50209－2002

16
建筑给水排水及采暖工程施工验收规范
GB50242－2002

17
通风及空调工程施工及验收规范
GB50243－2002

18
硅酸盐水泥、普通硅酸盐水泥
GB175－1999

19
混凝土外加剂应用技术规程
GB50119-2003

20
混凝土泵送施工技术规程
JGJ/T10-95

21
建筑钢结构焊接技术规程
JGJ81-2002

22
建筑工程冬期施工规程
JGJ104-97

23
建筑基坑支护技术规程
JGJ120-99

24
外墙饰面砖工程施工及验收
JGJ126-2000

25
压缩机、风机、泵安装工程施工及验收规程
GB50275-97

26
建筑装饰装修工程质量验收规范
GB50210-2002

27
建筑电气工程施工质量验收规范
GB50303-2002

28
建筑施工质量验收统一标准
GB50300-2001

29
钢筋焊接及验收规程
JGJ18-2003

30
火电施工质量检验及评定标准（土建工程篇）

电气专业
31
电气装置安装工程低压电气施工及验收规范
GB50254－96

32
电气装置安装工程电缆线路施工及验收规范
GB50168-92

33
电气装置安装工程接地装置施工及验收规范
GB50169-92

34
电气装置安装工程盘、柜及二次回路接线施工及验收规范
GB50171-92

35
电气装置安装工程电气设备交接试验标准
GB50150-91

36
电气装置安装工程高压电气施工及验收规范
GBJ147-90

37
电力变压器、油浸电抗器、互感器施工及验收规范
GBJ148-90

38
电气装置安装工程母线装置施工及验收规范
GBJ149-90

39
电力设备交接和预防性规程
2002版

40
电气装置安装工程质量检验及评定规程
DL/T5161.1~17-02

41
钢芯铝铰线
GB/T3428-97

42
跨越电力线路架线施工规程

安全专业
43
建设工程施工现场供用电安全规程
GB50194-93

44
建筑施工扣件钢管架手架安全技术规程
JGJ130-2001

45
电力建设安全健康与环境管理工作规定
国家电网公司

46
防止电力生产重大事故的25项重点要求
国电发[2000]589号

47
北京市建设工程施工现场安全标准

48
起重机械安全规程

49
电力建设安全工作规程（变电所部分）
Dl5009.3-97

50
电力建设安全健康环境评价管理办法(试行)
国家电网工[2004]488号

其它
51
建设工程文件归档整理规范
GB/T50328-2001

52
建设工程监理规范
GB50319-2000

53
建筑安装工程资料管理规程
DBJ01-51-2003

54
建设工程监理规程
DBJ01-41-2002

55
电力建设工程质量管理（质量监督检查典型大纲）

56
110kV及以上**工程启动及竣工验收规程
DL/T782-2001

57
输变电工程达标投产考核评定标准
2000版

除执行上述施工招标书要求的内容以外，还包括以下内容：
国家标准
《建设工程项目管理规范》GB/T 50326---2001
《木结构工程施工质量验收规范》GB50206-2002
《水泥砼路面施工及验收规范》GBJ97-87
《电力建设施工及验收规范》(建筑工程篇)SDJ69-87
《建筑防腐蚀工程施工及验收规范》GB50212-1991
《低碳钢热轧圆盘条》GB/T701-1997
《钢筋混凝土用热轧光圆钢筋》GB13013-1991
《钢筋混凝土用热轧带肋钢筋》GB1499-1998
《建筑边坡工程技术规范》GB50330-2002
《智能建筑工程质量验收规范》GB50339-2003
《建筑工程冬季施工规程》JGJ104—97
行业标准
《电力设备典型消防规范》DL5027-93
《电业安全操作规程（发电厂和变电所部分）》DL408-91
《钢筋机械连接通用技术规程》JGJ107-2003
《建筑地基处理技术规范》JGJ79-2002
《组合钢模板技术规范》JGJ18-2003
《施工现场临时用电安全技术规程》JGJ 46-88
《建筑机械使用安全技术规程》JGJ 33-2001
《建筑施工高处作业安全技术规范》JGJ 80-91
《建筑变形测量规程》JGJ/T 8-97
《建筑施工扣件式钢管脚手架安全技术规程》JGJ 130-2001
《电力建设工程施工技术管理导则》国家电网工[2003]153号
《防止电力生产重大事故的二十五项重点要求实施细则》华北电力集团公司2002年3月
《建筑施工安全检查评分标准》JGJ59-99
《国家电力公司**优质工程评选办法》2004年版
主要图集
《国家建筑构造通用图集》88J1-1，88JX1-3
《混凝土结构施工图平面表示法构造详图》03G101
《建筑物抗震构造详图》03G329(一)
《预制过梁构造图集》92G21
主要法规
国家
《中华人民共和国建筑法》中华人民共和国主席令第91号
《中华人民共和国计量法与实施细则》中华人民共和国主席令第28号
《中华人民共和国环境保护法》中华人民共和国主席令第22号
《中华人民共和国环境噪声污染防治法》
《中华人民共和国安全生产法》
《建筑工程安全生产条例国务院令第393号令》
《中华人民共和国合同法》

《工程建设标准强制性条文(房屋建筑部分) 》建标[2002]219号
《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》建设部第78令
《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》建标(2000)211号
二、 工程概况及特点
2.1工程概况
2.1.1工程简述
新建**220kV变电所工程使承德西北部地区形成220kV环网，将大大加强承德220kV电网结构，改善**和**县的供电质量，提高供电可靠性；同时满足承德地区经济发展的需要。
本期工程安装180MVA主变压器2台，220kV出线2回，至兴州Ⅰ1回，至营子Ⅰ1回； 110kV出线4回，至**2回，至西地2回；每台主变低压侧设10kV电容器5×8.016MVar。
最终规模安装180MVA主变压器3台，220kV出线10回；110kV出线12回；每台主变低压侧设10kV电容器5×8.016MVar。
本期工程的主要内容包括：
建筑部分：
（1） 主变基础、事故油池；
（2） 220kV构、支架及基础；110kV构、支架及基础；
（3） 10kV电容器组基础；
（3） 综合管线及所区电缆沟；
（4） 设备支架柱周围沥青砼绝缘地面和砼巡视小路；
（5） 所区场坪及道路
电气二次、保护及监控部分：
主变压器保护， 220kV线路、母线、母联保护，故障录波设备，微机监控系统、微机防误闭锁装置、远方电量计量系统等。
项目法人：
设计单位：
计划开工日期：2005年5月1日
计划竣工日期：2005年12月15日
工程质量目标：保证贯彻和实施工程主要设计的技术原则及国家、行业颁发的规范、规程；杜绝重大质量事故和质量管理事故的发生；工程施工质量达到超过质量评级优良标准。满足国家电力公司《输变电工程达标投产考核评定标准》（2000年版）及《国家电力公司**优质工程评定办法》（2004版）标准，同时要争创电网公司优质工程。
2.1.2工程规模
(1)新安装主变压器为三卷有载调压变压器2组，型号SFPSZ-18000/220，主变中性点直接接地；
(2)500kV屋外配电装置采用悬吊式管母线，断路器三列式布置，2号主变采用低架横穿进串，间隔宽度28m，相间距离8m，相地距离6m，间隔内的跨线弧垂取3.0m。出线架构及中间架构高度27m，主变进线架构高度20m。悬吊式管母线相间距离6.5m，相地距离5.5m，管母线架构宽度24m，管母线架构高度20m，管母线高度16m。500kV SF6柱式断路器9台；
(3)220kV屋外配电装置采用断路器双列式布置，间隔宽度13m，相间距离4m，相地距离2.5m，间隔内的跨线弧垂取1.7m。出线及进线架构高度14m。支持式管母线相间距离3m，管母线架构高度6.5m，管母线高度约9.2m；
(4)35kV配电装置采用单列式布置，支持式管母线。
1.1. 3工程承包范围
建筑施工招标范围 表1-1
序号
主要生产过程
工作内容
备 注
1
屋外配电装置建筑
建筑施工

1-1
主变压器基础及油池
建筑施工

1-2
220kV架构、设备支架基础
建筑施工
含保护帽
1-3
110kV架构、设备支架基础
建筑施工

1-4
10kV无功补偿装置设备支架及设备基础
建筑施工
含保护帽
1-5
所用变基础
建筑施工

2
综合管线及电缆沟
建筑施工

3
所内道路
建筑施工

4
场坪
建筑施工

电气安装施工范围 表2-2
序 号
主要生产过程
工作内容
备 注
1
主变压器系统
安装及调试

2
220kV架构、设备支架安装
安装
含杯口二次灌浆
3
220kV配电装置
安装及调试

4
110kV架构、设备支架
安装
含杯口二次灌浆
5
110kV配电装置
安装及调试

6
控制及直流系统
安装及调试

7
所用电系统
安装及调试

8
无功补偿装置
安装及调试

9
全所电缆
安装、敷设及二次接线及调试
含电缆封堵等
10
远动及通信系统
安装及调试

11
接地网
安装及调试

12
所区照明
安装及调试

承包内容
（1）全部招标项目中的建筑施工、安装、调试、维护、保修、验收、移交、配合整套系统调试和参加联合试运行；
（2）投标人自购设备、材料的采购、运输及保管；
（3）发包商提供的设备、材料在施工现场的验收和保管。
2.1.4所址条件
所址自然标高在360m左右(黄海高程)，所址百年一遇洪水位为360.50～362.37m；海拔高度：1000m以下；最高气温：+41.3℃；最低气温：-27.9℃；导线覆冰厚度：10mm；最大风速：30m/S，50年一遇离地面10m高，10mⅠn平均最大设计风速25.3m/s；日照强度：0.1w/cm。所址所在区域地震动峰值加速度为0.05g，对应的地震基本烈度为6度，土壤标准冻结深度为1.1m。
2.1.5交通情况
承德500kV变电所位于承德县县城东北约16km的西山嘴附近，西侧为王家沟门村，东侧为南河套沟，东南为南河套沟、老牛河、老牛河支流的交汇处（见附图—承德500kV变电所工程所在地位置图），距101国道约3km，地势平坦，交通便利。
2.2工程特点
2.2.1设计特点
建筑部分
主变架构、220kV架构基础、220kV设备支架基础、110kV架构基础、110kV设备支架基础、无功补偿设备基础均为杯口式连接离心杆结构，少量钢结构支架，柱脚四周为绝缘地面。
C25素砼电缆沟1.2×1.3,749米；1.0×1.1,418米； 0.6×0.7,168米。
所区地坪为300厚3：7灰土和100厚C25混凝土面层。
所区道路为300厚3：7灰土和250厚C25混凝土面层。
电气主接线型式
1) 220kV电气主接线：采用双母线接线，终期10回，本期2回。
2) 110kV电气主接线：采用双母线接线，终期12回，本期4回。
3) 35kV电气主接线：采用单母线接线，2号主变低压侧装设总断路器，电容器、电抗器组回路断路器装设在电抗器前，所用电回路断路器装设在限流电抗器后。
电气平面布置
500kV配电装置采用悬吊式管母线，断路器三列式布置；220kV配电装置采用断路器双列式布置；主变压器按远景4组750MVA主变压器布置，采用单相变压器，变压器单列排列，变压器间设置防火墙，主变出口处采用管母线；35kV配电装置采用单列式布置，支持式管母线，35kV主变进线通过过渡架构进线，为方便设备运输及检修，将无功补偿设备沿环形道路边沿排列。户外型电气设备按照国标III级污秽等级选取，抗震按照6度地震烈度选取。
二次部分
承德变电所采用保护下放方式，500kV系统最终设3个保护小室，220kV系统最终设2个保护小室，分别对应一次配电装置，其中500kV系统第1、2串设小室Ⅰ，第3串设小室Ⅱ，第4、5串设置小室Ⅲ，220kV系统根据分段断路器分设小室Ⅰ和小室Ⅱ。本期500kV系统建设小室Ⅰ和小室Ⅲ，220kV系统设小室Ⅰ和小室Ⅱ。主变保护设置在主变小室中。监控系统等设备安装在主控楼的主控室。
电气设备的控制在主控制室内，用计算机网络将各单元连接，实现综合自动化功能。远动信息由所内综合自动化系统共采直送，全部采用交流采样技术，取消常规变送器，提高实时性和可靠性。综合自动化系统采用网络式分层分布式结构和双机双冗余配置热备用的工作方式。
2.2.2 工程特点
本工程的质量除要求满足国家施工验收规范，达到质量评级的优良标准外，还要达到“达标投产”以及“精品工程”的要求，争创国家优质工程，因此对工程质量和工程管理的要求更高。
本工程实行电气建筑总承包，有利于工程管理和内部协调，可更合理安排施工生产，减少交叉施工的相互影响。
本工程所址场平已完成，地形平坦，有利于架构工程排组的要求。
本工程所采用的设备为国产，我们有成熟的施工经验、施工工艺做保证，能够达到较高的安装质量，确保工程质量的优良。
本工程实行监理制，实行“大监理、小业主”，现场监理工程师行使建设单位职责。因此，我们要在各方面与监理工程师配合好，接受监理工程师的监督指导，严格按照监理工程师所认可的我公司的工艺标准和作业指导书统一施工。
2.2.3 自然环境
所区周围村庄较少，所址无需拆迁的建筑物及其他设施，无严重污染源，所址区无墓穴、通讯电缆等对施工有影响的古迹或设施存在。
2.2.4主要工作量
由于大部分施工图纸没有正式出版，以招标图纸为依据，初步统计本工程的工作量，实际工作量同施工图纸可能有些许出入。工作量如下表所示。

建筑施工主要工程量一览表 表1-3
序号
分部分项工程
工 程 量
单位
数 量
1.1
主变压器系统

平整场地
㎡
245

C25混凝土
m3
520

C10混凝土垫层
㎡
23

油池内卵石
m3
144

基础土石方
m3
323
1.2
架构及基础

平整场地
㎡
1008

基础土石方
m3
2352

C25混凝土基础
m3
1081

C25二次灌浆
m3
28

钢构件
t
54
1.3
设备支架基础

平整场地
㎡
337

基础土石方
m3
494

C25混凝土基础
m3
280

C20二次灌浆
m3
15

钢构件
t
8
1.4
无功补偿设备基础

平整场地
㎡
35

垫层(C10混凝土)
m3
2

C25混凝土基础
m3
15

预埋铁件
t
2
1.5
所区电缆沟

C25素混凝土1.2×1.2
m3
749

C25素混凝土1.0×1.2
m3
418

砖砌0.6×0.6
m3
168
1.6
地坪

C25砼地坪
m3
900
1.9
所区道路

C25混凝土行车道路
㎡
3392

C25预制块人行道
㎡
1500

电气安装主要工程量一览表 表1-4
序号
名 称
规 格 及 技 术 数 据
单位
数量
生 产
厂 家
到货
日期
一
主变压器系统安装
1
主变压器
SFPSZ-180MVA/220kV
台
2

2
避雷器
HY5W-17/45kV
台
6

3
主变中性点设备
隔离开关GW13-126W
组
2

隔离开关GW13-72.5W
组
2

电流互感器LJW2-10
台
4

4
软母线
220kV： LGJ-500/35
跨/三相(米)
2(46)

110kV：2×LGJ-500/35
2(46)

5
引下线及设备连线
220kV： LGJ-500/35
组/三相(米)
3(8)

110kV：2×LGJ-500/35
3(8)

6
矩形铜母线
TMY-125×10
单相米
70

7
支柱绝缘子
ZSW-24/30
柱
180

ZSW16-126/8
柱
8

8
悬式(耐张)绝缘子
15(XWP-100)
串
12

8(XWP-100)
12

二
220kV屋外配电装置
1
断路器
3AP1-F1-245kV
台
5

2
氧化锌避雷器
Y10W-200/520W
台
12

3

隔离开关
垂直断口
组
6

水平断口
10

接地开关
3

4
电压互感器
WVB220-10H
台
6

WVL220-5H
2

5
电流互感器
LB-220W2
台
15

6
阻波器
2挂/4支撑
台
6

7
软母线
LGJ-500/35
跨/三相(米)
3(135)

2×LGJ-500/35
1(45)

8
管母线
6063G- D134/120
米
80

6063G -D100/90
150

9
引下线及设备连线
LGJ-500/35
组/三相(米)
14(8)

2×LGJ-500/35
23(8)

LGJ-400/35
4(8)

10
支持管母线
6063G- D150/1136
米
1300

11
支柱绝缘子
ZSW24-252/8
柱
12

ZSW5-220/4
84

ZSW24-252/8
10

12
悬式(耐张)绝缘子
15(XWP-100)
串
40

三
110kV屋外配电装置
1
断路器
LW35-126
台
7

2
氧化锌避雷器
Y10W-100/260W
台
12

3
隔离开关
GW5-126 双接地

组
8

GW5-126 单接地
6

GW22-126 单接地
2

GW22-126 不接地
6

4
接地开关
JW2-126W
组
4

5
电流互感器
LB6－110W
台
21

6
电压互感器
WVB110-20H
台
6

7
管型母线
6063G-T6-D100/D90
单相米
950

6063G-T6-D88/D78
60

8
引下线及设备连线
LGJ-500/35
组/三相(米)
23(6)

LGJ-300/25
36(6)

9
软母线
2×LGJ-500/35
跨/三相(米)
4(110)

10
支柱绝缘子
ZSW16-126/8
柱
96

11
悬式(耐张)绝缘子
8(XWP-100)
串
38

8(XWP-160)
18

12
阻波器
悬挂式
个
8

四
10kV屋内配电装置
1
成套高压配电柜

面
17

2
带形母线

三相米
8

五
10kV电容器装置
1
电容器成套装置

组
8

2
串联电抗器

组
8

六
10kV电抗器装置
1
电抗器

组
2

2
隔离开关
GN10-20/5000
GN
组
2

3
电流互感器
LMZB6-10
台
4

4
支持绝缘子
ZSW-24/30
支
80

ZB-10T
30

七
所用变压器安装
1
所用变压器
SCB9-400/10.5
台
2

2
锅炉变压器
SCB9-1600/10.5
台
1

3
电流互感器
LQG-0.5
台
19

八
所用配电装置安装
1
配电屏

面
10

2
控制箱

个
15

九
电缆安装
1
动力电缆

米
10050

2
控制电缆

米
54190

十
计算机监控系统
1
监控系统测控柜

面
7

2
监控系统屏柜

面
1

3
监控系统网络柜

面
2

十一
继电保护安装
1
继电保护屏、柜

面
22

2
故障录波器柜

面
5

3
控制屏、柜

面
1

4
转接柜

面
2

5
电度表屏

面
4

十二
直流系统
1
蓄电池

组
2

2
不停电电源装置
UPS主机柜
套
2

UPS馈线柜
面
1

3
直流屏

面
10

十三
微机五防系统安装

微机五防

套
1

十四
通信
1
载波机

台
12

2
调度程控交换机

台
1

4
交流配电屏

台
1

5
直流配电屏

台
2

6
蓄电池

组
4

十五
远动
1
电能量计费表屏

面
1

2
电能量采集装置

套
1

十七
架构
1
主变架构

吨
4.112

2
220kV架构
220kV架构

吨
41.637

3
110kV架构

吨
17.446

4
220kV设备支架

吨
4.33

5
110kV设备支架

吨
3.01

三、施工现场组织机构
3.1组织机构关系图
为实现本工程的经济效益管理目标，并达到贯彻执行安全技术管理措施的目的，做到文明施工，安全生产。我公司在本工程成立项目经理部，实行项目经理负责制，建立施工现场管理机构体系， 并严格执行《建设工程项目管理规范》GB/T50326---2001及我公司《项目经理部管理办法》。
在项目经理部中选派年富力强、经验丰富、认真负责的同志担任项目经理，作为公司法定代表人。在本工程上全权委托代理人，代表我公司履行合同，负责工程的全面管理；选派项目副经理二名，协助项目经理工作；选派技术过硬的同志担任总工，负责技术管理工作。

3.1.1公司工程管理机构

合同关系
管理关系
合同关系
项目法人
监理工程师
施工生产处

科

技

处

质

量

处

安

监

处

企

管

部

综
合
计
划
处

财

务

处

劳

人

处

固定
资
产
处
保

卫

处
物

资

处

机

械

处

公司经理
公司副经理：
公司总工程师：
设计单位
协作指导关系
指导现场施工关系
政

治

处

项目经理

3.1.2项目部现场组织机构

项目经理部
项目经理:
项目副经理:
项目总工:
项目副总工:
办公室：
（外事及后勤）
1人
工程部：
（技术质量安全）
7人
计财部：
（施工计划报表）
（财务管理）
2人
运输班

供应部：
（设备材料供应）
4人
建筑工程部

瓦工班

木工班

钢筋班

架子工班

水暖
班

起重班

一次班

二次班

焊工班

钳工班

调试班

变电工程部

电工班

办公室：负责外事及后勤，共1人。
工程部: 负责工程的技术、质量、安全，共7人，其中技术负责：**（建筑）、杨国利（安装）；质量负责：**（安装）、**（建筑）；安全负责：田福勤（安装）、**（建筑）。
计财部：负责施工进度调整及报表，现场的财务管理，共2人。
供应部: 负责工程的管理、计划、设备接受、材料供应、生活后勤；建筑负责人成华，电气安装负责人肖春宝。
运输班：负责全站设备材料的的运输，共5人。
建筑工程部：负责全所建筑工程量，共有人员170人。
变电工程部: 负责全所架构及设备支架组立、设备的安装和调试，母线的制作及安装，电气焊施工，电缆支架安装，表盘安装，电缆敷设，二次接线，设备调试工作，共128人。
3.2 项目经理部主要人员的职责
3.2.1项目经理：
全权处理本工程中的各项事务，并对公司经理负责。
（1）维护公司及职工的权益，确保工程按期竣工及公司下达的各项经济技术指标的全面完成。
（2）组织编制本工程《施工组织设计》，并报送监理工程师审批；根据发包人(监理)编制的一级网络计划编制二级网络计划并在施工过程中及时调整，施工过程中科学组织和调配参加工程施工的人、财、物，保证工程进度按计划完成。
（3）对本工程的安全负责，组织制定项目经理部各类管理人员职责、权限和各项规章制度，搞好与公司各职能部门的业务联系。
（4）协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。
（5）贯彻上级有关安全的法规和条例，组织制定和执行保障施工安全的措施。‍
（6）定期向发包人、监理工程师、公司汇报工程进展情况。
3.2.2项目副经理：
全面协助项目经理的各项工作，完成项目经理交给的任务。项目副经理常驻现场。
3.2.3项目总工（项目副总工）：
全面负责本工程中的施工技术工作。
（1）执行国家有关施工技术政策和颁发的有关规程、规范及各项技术管理制度。
（2）领导和组织施工组织设计和施工技术资料的编制。
（3）处理本工程的技术问题。
（4）贯彻执行北京**公司管理体系文件，对工程质量安全在技术上负全责。
（5）执行国家有关施工安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中的有效运行。
3.2.4各部门领导：
实行岗位负责制，全面管理本部门的各项工作，并对项目经理负责。
3.2.5 项目经理部主要人员联系电话：

序号
姓名
职务
手机号
单位电话
1

项目经理

2

项目副经理

3

项目总工

4

设备保管负责人

3.3工程主要管理人员简介
3.3.1项目经理简介
图-1项目经理证书(略)
项目经理简历 表3－2
姓 名

性 别
男
年 龄
41
职 务
三公司项目
经理
学 历
中专
技术职称
工程师
参加工作时间
1978年5月
从事项目经
理工作年限
5年
专 业
**
已完成主要工程项目情况
项目名称
建设规模
开／竣工日期
所担任
的职务
获奖情况

2001.2.16～2001.6
项目经理

1999.03～2000.09
项目经理

2000.10～2001.05
项目经理

工程主要经历和在所参与工程中担任的职务：

3.3.2项目总工简介
图-2项目总工技术职称证书（略）
项目总工简历 表3－3
