51单片机矩阵键盘按键C语言程序.doc

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int

uchar smg_du[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71} ;
uchar smg_we[]={0x08,0x18,0x28,0x38,0x48,0x58,0x68,0x78} ;
//有一篇74HC573必须为高电平

//*************************8
//12M频率下大约50US延时
//**************************
void delay_50us(uint t)
{
uchar j;
for(;t>0;t--)
for(j=19;j>0;j--) ;
}
void delay_50ms(uint t)
{
uchar j;
for(;t>0;t--)
for(j=6245;j>0;j--);
}
/*这个程序可以不用松手检测，因为我们程序首选判断键是否按下
然后发现按下后我们延时5MS，然后再检测。确实是按下啦。我们再执行
在第二个循环假如我们继续检测，那么消耗时间10MS这个短时间中
我们的按键已经松手啦。不会在执行后面的。
*/
void main()
{
uchar key_l,key_h;
uchar key;
while(1)
{
P3=0xf0; //首先给P3口赋值
key_l=P3; //从p3口读一个数据到key_l
key_l=key_l&0xf0;
if(key_l!=0xf0) //如果不等于的话，说明有按键按下去
{
delay_50us(100);//稍微延时一下
if(key_l!=0xf0)
{

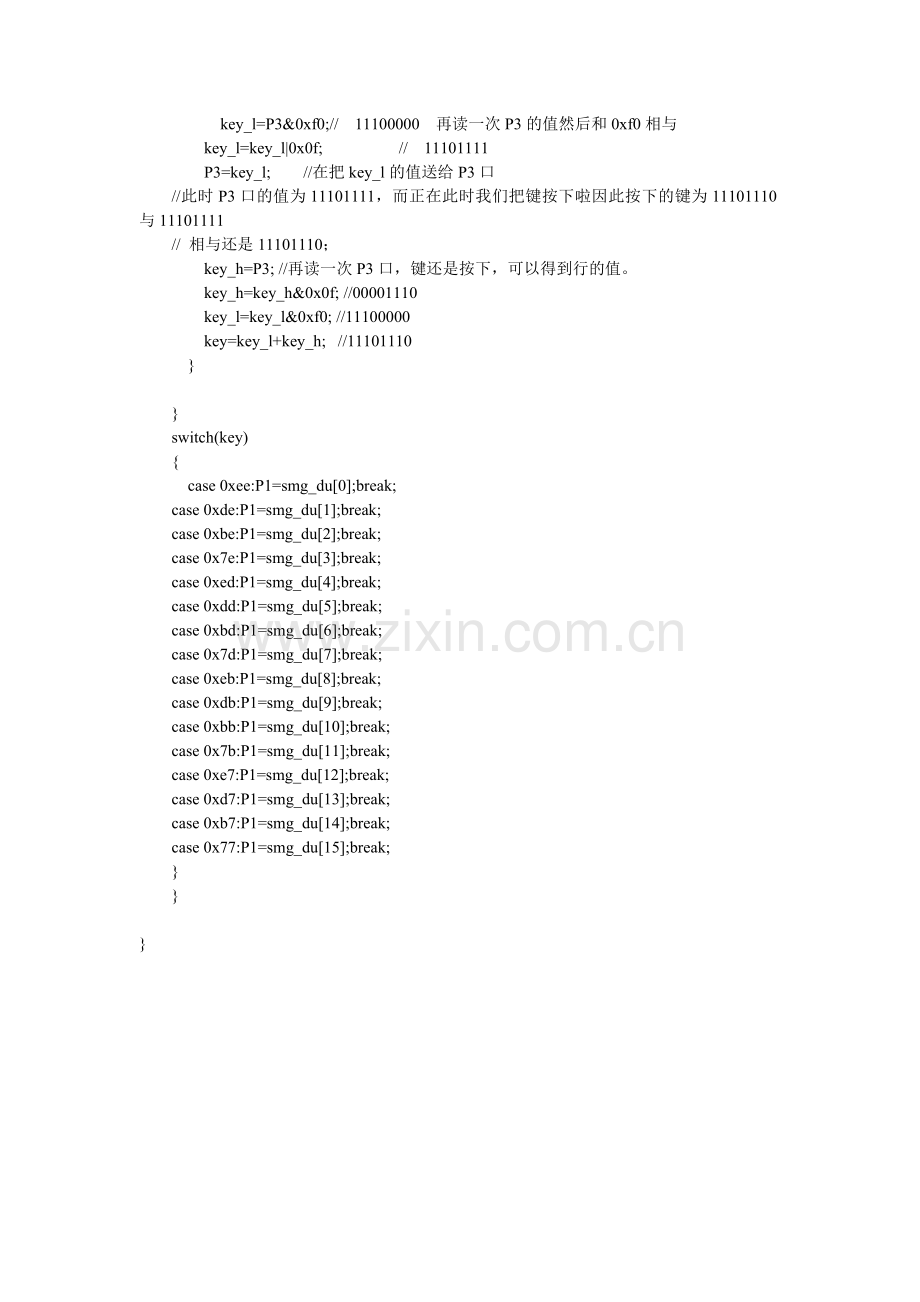

key_l=P3&0xf0;// 11100000 再读一次P3的值然后和0xf0相与
key_l=key_l|0x0f; // 11101111
P3=key_l; //在把key_l的值送给P3口
//此时P3口的值为11101111，而正在此时我们把键按下啦因此按下的键为11101110与11101111
// 相与还是11101110；
key_h=P3; //再读一次P3口，键还是按下，可以得到行的值。
key_h=key_h&0x0f; //00001110
key_l=key_l&0xf0; //11100000
key=key_l+key_h; //11101110
}

}
switch(key)
{
case 0xee:P1=smg_du[0];break;
case 0xde:P1=smg_du[1];break;
case 0xbe:P1=smg_du[2];break;
case 0x7e:P1=smg_du[3];break;
case 0xed:P1=smg_du[4];break;
case 0xdd:P1=smg_du[5];break;
case 0xbd:P1=smg_du[6];break;
case 0x7d:P1=smg_du[7];break;
case 0xeb:P1=smg_du[8];break;
case 0xdb:P1=smg_du[9];break;
case 0xbb:P1=smg_du[10];break;
case 0x7b:P1=smg_du[11];break;
case 0xe7:P1=smg_du[12];break;
case 0xd7:P1=smg_du[13];break;
case 0xb7:P1=smg_du[14];break;
case 0x77:P1=smg_du[15];break;
}
}

}
