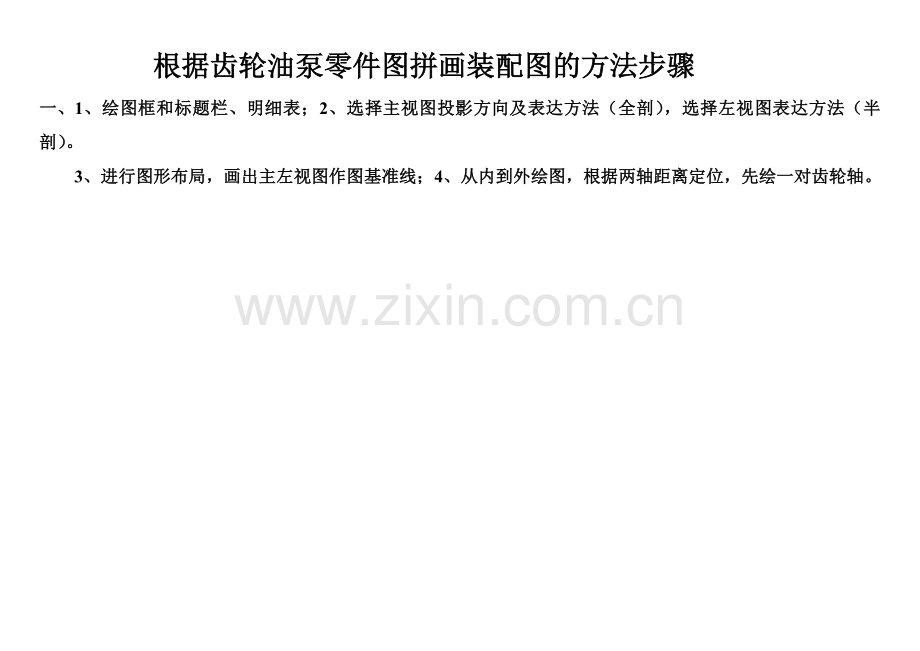

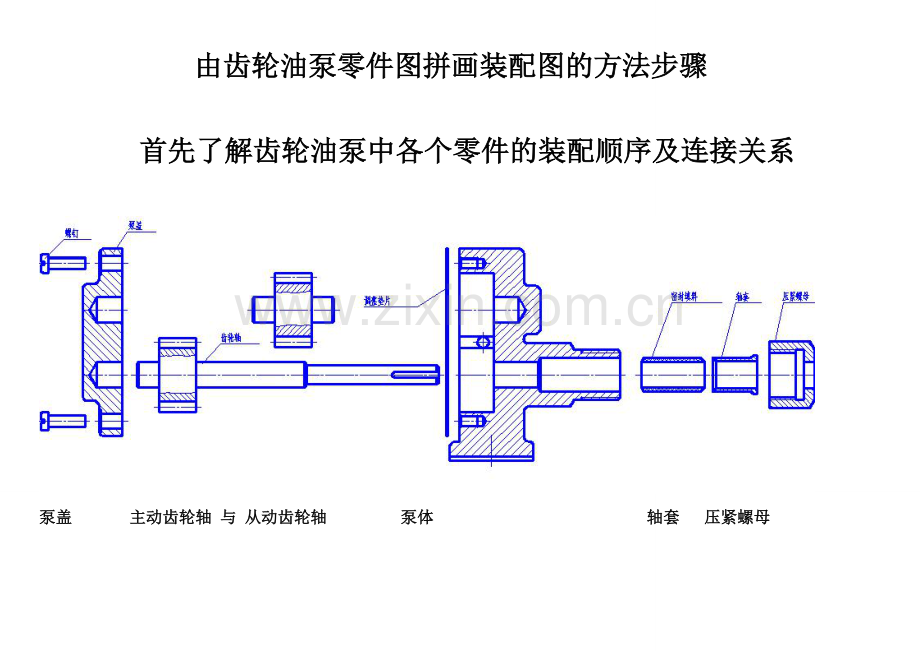

由齿轮油泵零件图拼画装配图的方法步骤 首先了解齿轮油泵中各个零件的装配顺序及连接关系 泵盖 主动齿轮轴 与 从动齿轮轴 泵体 轴套 压紧螺母 根据齿轮油泵零件图拼画装配图的方法步骤一、 1、绘图框和标题栏、明细表；2、选择主视图投影方向及表达方法（全剖），选择左视图表达方法（半剖）。3、进行图形布局，画出主左视图作图基准线；4、从内到外绘图，根据两轴距离定位，先绘一对齿轮轴。详见教材P268 单个齿轮画法见图8-25，装配啮合画法见 图8-26规定画法和简化画法（在零件测绘中，齿轮表达错误较多）5、 根据零件图尺寸，绘泵盖 主视图（全剖） 左视图（沿泵体泵盖结合面剖切）（画出半个泵盖外型）6、 根据螺钉代号（M6X20 GB/T 67-2000），查出尺寸（或按比例），绘制螺钉。 参见教材P260 图8-13 螺钉的画法 和 螺钉连接的画法 参见教材P260 图8-13 螺钉的画法 和 螺钉连接的画法7、 根据泵体零件图尺寸，绘泵体外轮廓参见教材P265 图8-22（a) 双头螺柱旋入端画法完成螺钉连接的画法8、 绘泵体剖面线加垫片 参见教材P260 图8-13 螺钉连接的画法9、 根据轴套尺寸，绘制填料和轴套（没打剖面线时,轴套的定位，相当于压紧螺母全部旋紧位置）加上填料，轴套打剖面线后10、 根据零件图尺寸，绘压紧螺母（轴套和压紧螺母要留有压紧旋紧的余地） 参见教材P330 图10-7（a) 密封装置的画法绘制压紧螺母，注意轴套的位置。11、 左视图 （沿泵体和泵盖的结合面剖切后，齿轮轴横断面、螺钉横断面画法） 参见教材P339 图10-14 齿轮油泵装配图 12、 左视图，进油孔局部剖切画法二、 尺寸标注：1. 性能尺寸 （兼连接尺寸）： G1/4 进油管口尺寸2. 装配尺寸：（1）配合尺寸 ： 齿轮与泵体配合尺寸： 直径40H8/f7, 齿轮轴与泵体泵盖孔配合尺寸：直径14H7/f6, 轴套与泵体配合尺寸：直径18H7/f6. （2）连接尺寸：M263. 安装尺寸： 35，46，63，70； 4. 4. 总体尺寸：172，90，115。三、 零件编号：四、技术要求，标题栏和明细表 参见教材P330 图10-14齿轮油泵装配图参见教材P330 图10-14齿轮油泵装配图
