2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案一
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
1.1 J329继电器线圈损坏故障
1.2 SC10保险丝熔断故障
2. 起动机转发动机无法起动
1.3 J538电源正极(SC36断路)故障
1.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
1.5 N276的T2/2至J623的T60/19线路断路
1.6 J757-86#至J623-T94/28断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
1.1 SC13虚接
1.2 近光灯M29线路断路
1.3 近光灯M29线路虚接
2.舒适控制系统故障
1.4 LIN通讯故障
1.5 CAN-BUS通讯故障
1.6 E712触点无法闭合故障故障
3.理论考核

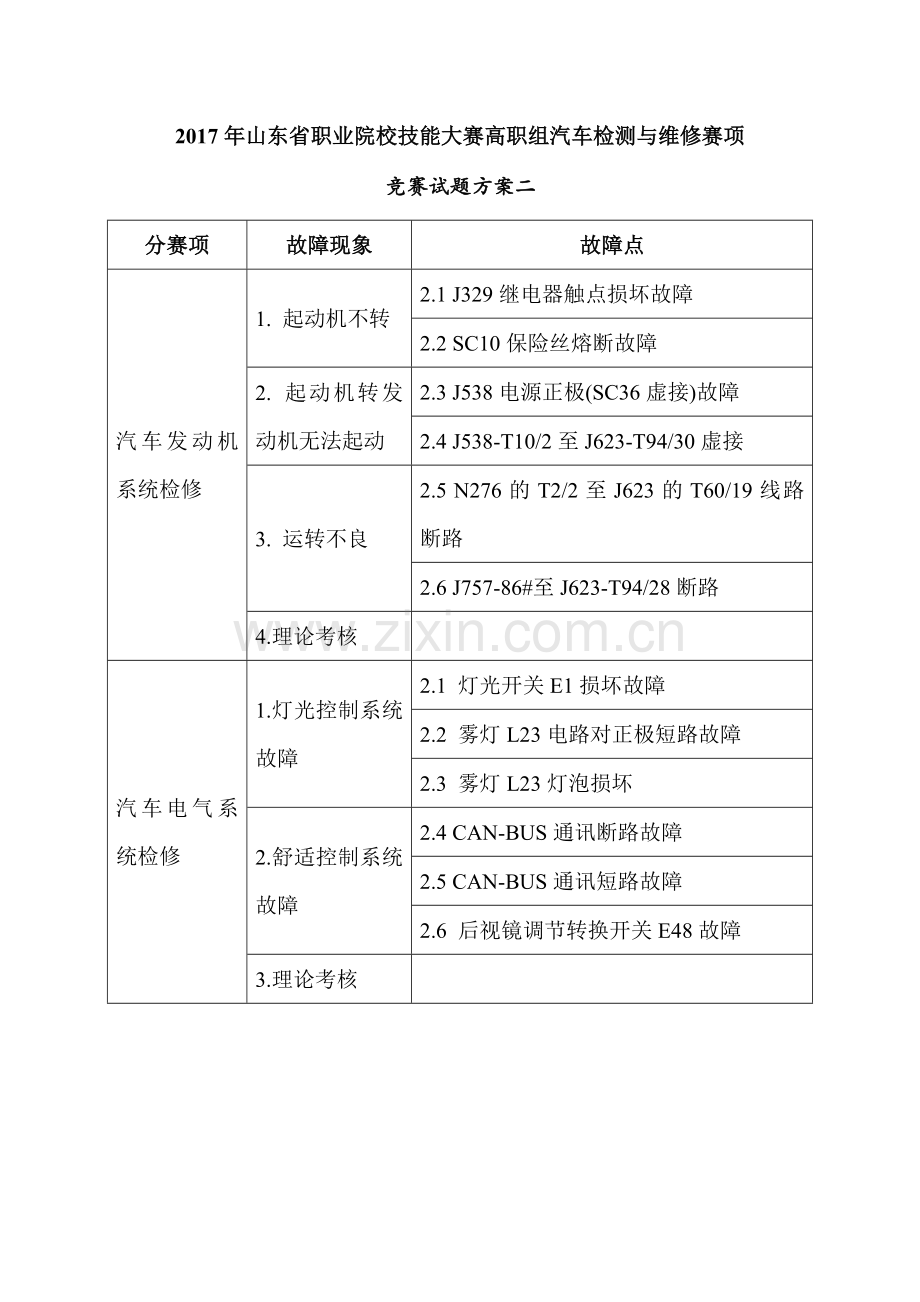

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案二
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
2.1 J329继电器触点损坏故障
2.2 SC10保险丝熔断故障
2. 起动机转发动机无法起动
2.3 J538电源正极(SC36虚接)故障
2.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
2.5 N276的T2/2至J623的T60/19线路断路
2.6 J757-86#至J623-T94/28断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
2.1 灯光开关E1损坏故障
2.2 雾灯L23电路对正极短路故障
2.3 雾灯L23灯泡损坏
2.舒适控制系统故障
2.4 CAN-BUS通讯断路故障
2.5 CAN-BUS通讯短路故障
2.6 后视镜调节转换开关E48故障
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案三
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
3.1 J329继电器线圈损坏故障
3.2 SC10保险丝对地短路故障
2. 起动机转发动机无法起动
3.3 J538电源正极(SC36虚接)故障
3.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
3.5 N276的T2/2至J623的T60/19线路虚接
3.6 J757-86#至J623-T94/28断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
3.1 灯光开关E18损坏故障
3.2 行车灯灯M1电路对正极短路故障
3.3 行车灯灯M1损坏故障
2.舒适控制系统故障
3.4 LIN通讯故障
3.5 CAN-BUS通讯故障
3.6 J926与VX23之间电路断路故障
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案四
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
4.1 J329继电器线圈断路故障
4.2 SC10保险丝对地短路故障
2. 起动机转发动机无法起动
4.3 J538电源正极(SC36断路)故障
4.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
4.5 J757继电器触点损坏故障
4.6 N276的T2/2至J623的T60/19线路断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
4.1 灯光开关E7损坏故障
4.2 E1至J519的58线路断路
4.3 近光灯M29线路至J519线路断路
2.舒适控制系统故障
4.4 J927的搭铁线路虚接
4.5 LIN通讯故障
4.6 E713输入信号故障
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案五
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
5.1 J329继电器触点损坏故障
5.2 SC10保险丝对地短路故障
2. 起动机转发动机无法起动
5.3 J538电源正极(SC36虚接)故障
5.4 J538-T10/2至J623-T94/30断路
3. 运转不良
5.5 N276的T2/2至J623的T60/19线路断路
5.6 J757-86#至J623-T94/28虚接
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
5.1 警报灯开关E229损坏
5.2 右后转向灯线路对正极短路
5.3 右后转向灯灯泡M8损坏
2.舒适控制系统故障
5.4 LIN通讯故障
5.5 J926的搭铁线路虚接
5.6 E712输入信号故障
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案六
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
6.1 J329继电器触点损坏故障
6.2 SC10保险丝对地短路故障
2. 起动机转发动机无法起动
6.3 J538电源正极(SC36断路)故障
6.4 J538-T10/2至J623-T94/30断路
3. 运转不良
6.5 N276的T2/2至J623的T60/19线路断路
6.6 J757-86#至J623-T94/28断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
6.1 E1-T10j/3至J519-T52a/19线路断路
6.2 MX2-T10/5至搭铁点线路断路
6.3 J519-T52c/50至M7-T10/9线路断路
2.舒适控制系统故障
6.4 LIN通讯故障
6.5 J926-T20l/8至B柱T28a/6线路断路
6.6 J387-T20h/8至A柱-T28/4与J387-T20h/9至A柱-T28/5线路反接
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案七
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
7.1 J329继电器触点损坏故障
7.2 SC10保险丝对地短路故障
2. 起动机转发动机无法起动
7.3 J538电源正极(SC36虚接)故障
7.4 J538-T10/2至J623-T94/30断路
3. 运转不良
7.5 N276的T2/2至J623的T60/19线路断路
7.6 J757-86#至J623-T94/28虚接
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
7.1 警报灯开关E229损坏
7.2 J519-T52c/47至L46-3#线路断路
7.3 E229-T6dh/6至J519T52c/7线路断路
2.舒适控制系统故障
7.4 J927-T20k/8至B柱-T28b/6线路断路
7.5 E308内部损坏
7.6 E48-T6aq/5至J386-T32a/6线路断路
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案八
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
8.1 J329继电器线圈损坏故障
8.2 SC10保险丝对地短路故障
2. 起动机转而发动机无法起动
8.3 J538电源正极(SC36虚接)故障
8.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
8.5 N276的T2/2至J623的T60/19线路虚接
8.6 J757-86#至J623-T94/28断路
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
8.1 灯光开关E1损坏故障
8.2 E1-T10j/5至J519-T52a/21线路断路
8.3 M6-T4y/3至J519-T52c/51线路断路
2.舒适控制系统故障
8.4 J927-T20k/9至B柱T28b/3线路断路
8.5 E713-T4an/4至T20k/2线路断路
8.6 E714-T10t/7至J386-T32a/7线路断路
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案九
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
9.1 J329继电器触点损坏故障
9.2 SC10保险丝熔断故障
2. 起动机转发动机无法起动
9.3 J538电源正极(SC36虚接)故障
9.4 J538-T10/2至J623-T94/30虚接

9.5 N276的T2/2至J623的T60/19线路断路
3. 运转不良
9.6 油门踏板的两根角度电位计的线路交叉反接（T94/61接T6q/4,T94/83接T6q/6）
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
9.1 E1-T10j/5至J519-T52a/21线路断路
9.2 J519-T52c/25至L23-2#线路断路
9.3 J519-T52c/25至L23-3#线路断路
2.舒适控制系统故障
9.4 J926内部LIN对正极短路
9.5 J387-T20h/8至A柱-T28/4线路断路
9.6 J926-T20l/14至VX23-T6u/6线路断路
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案十
分赛项
故障现象
故障点
汽车发动机系统检修
1. 起动机不转
10.1 J329继电器线圈损坏故障
10.2 SC10保险丝熔断故障
2. 起动机转发动机无法起动
10.3 J538电源正极(SC36断路)故障
10.4 J538-T10/2至J623-T94/30虚接
3. 运转不良
10.5 N276的T2/2至J623的T60/19线路断路
10.6 喷油器负极电路虚接
4.理论考核

汽车电气系统检修
1.灯光控制系统故障
10.1 灯光开关E1损坏故障
10.2 J519-T52a/22至E1-T10j/1线路断路
10.3 M3-T10/10至J519-T52a/44线路断路
2.舒适控制系统故障
10.4 J927-T20k/19至B柱T28b/21线路断路
10.5 J927内部LIN 对正极短路
10.6 J386-T32a/8至E43-T6aq/1线路断路
3.理论考核

2017年山东省职业院校技能大赛高职组汽车检测与维修赛项
竞赛试题方案抽签确认表

抽中方案
竞赛试题方案四
人员类别
签名
时间
竞赛监督

专家组长

裁判长
