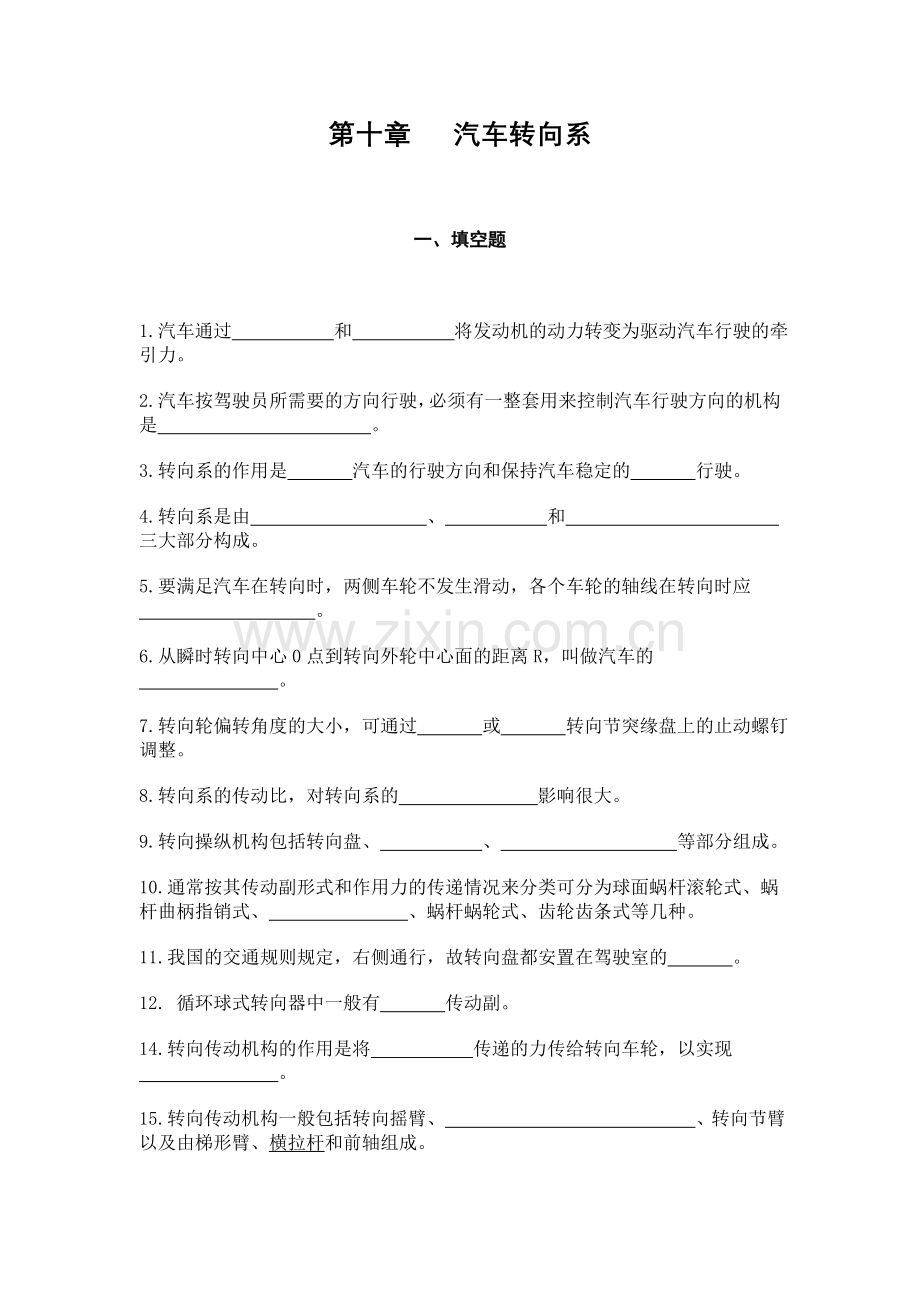

第十章  汽车转向系

一、填空题

1.汽车通过      和      将发动机的动力转变为驱动汽车行驶的牵引力。
2.汽车按驾驶员所需要的方向行驶，必须有一整套用来控制汽车行驶方向的机构是            。
3.转向系的作用是    汽车的行驶方向和保持汽车稳定的    行驶。
4.转向系是由      、 和            三大部分构成。
5.要满足汽车在转向时，两侧车轮不发生滑动，各个车轮的轴线在转向时应          。
6.从瞬时转向中心0点到转向外轮中心面的距离R，叫做汽车的        。
7.转向轮偏转角度的大小，可通过    或    转向节突缘盘上的止动螺钉调整。
8.转向系的传动比，对转向系的        影响很大。
9.转向操纵机构包括转向盘、      、          等部分组成。
10.通常按其传动副形式和作用力的传递情况来分类可分为球面蜗杆滚轮式、蜗杆曲柄指销式、        、蜗杆蜗轮式、齿轮齿条式等几种。
11.我国的交通规则规定，右侧通行，故转向盘都安置在驾驶室的    。
12. 循环球式转向器中一般有    传动副。
14.转向传动机构的作用是将      传递的力传给转向车轮，以实现        。
15.转向传动机构一般包括转向摇臂、              、转向节臂以及由梯形臂、横拉杆和前轴组成。

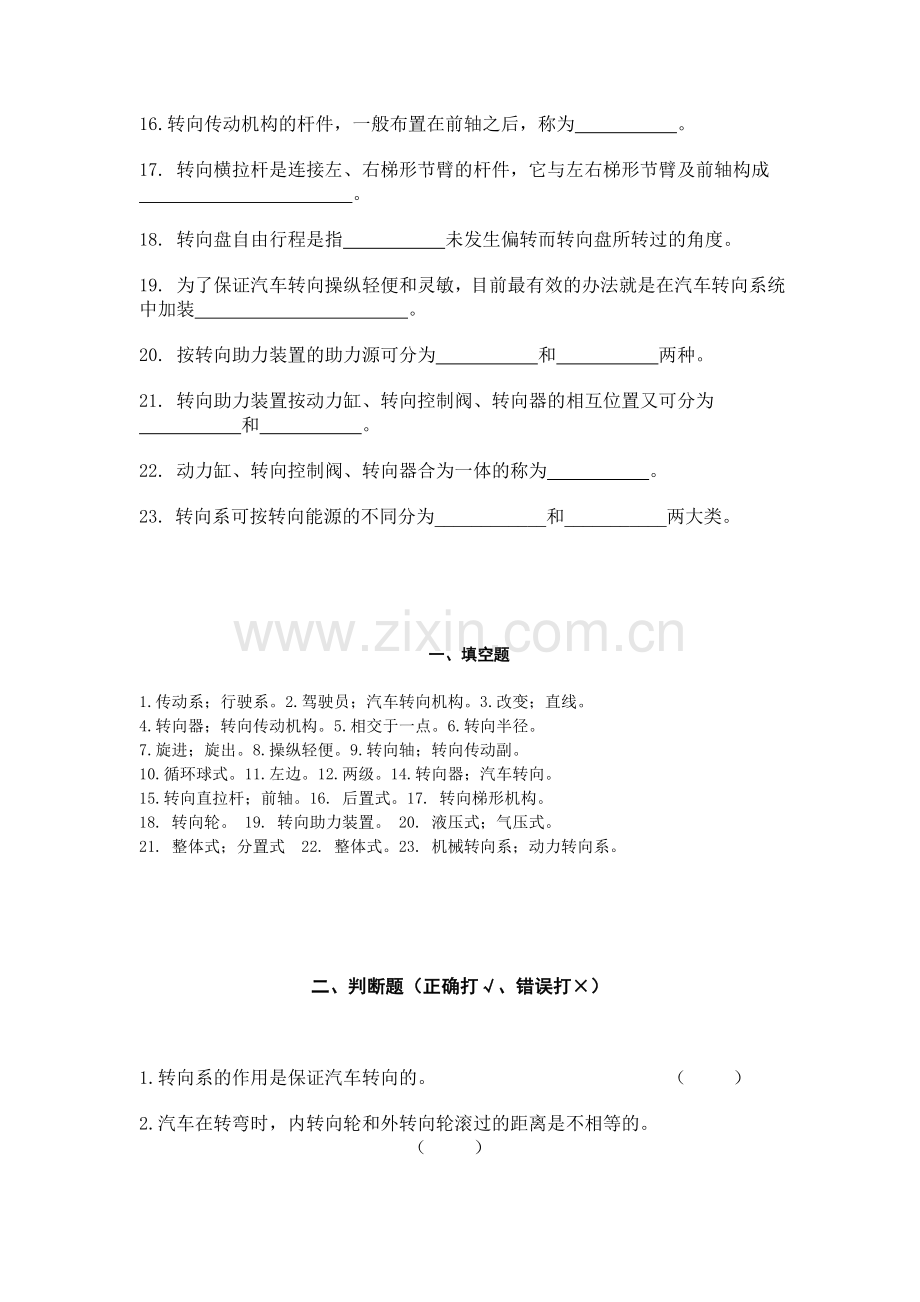

16.转向传动机构的杆件，一般布置在前轴之后，称为      。
17. 转向横拉杆是连接左、右梯形节臂的杆件，它与左右梯形节臂及前轴构成            。
18. 转向盘自由行程是指      未发生偏转而转向盘所转过的角度。
19. 为了保证汽车转向操纵轻便和灵敏，目前最有效的办法就是在汽车转向系统中加装            。
20. 按转向助力装置的助力源可分为      和      两种。
21. 转向助力装置按动力缸、转向控制阀、转向器的相互位置又可分为      和      。
22. 动力缸、转向控制阀、转向器合为一体的称为      。
23. 转向系可按转向能源的不同分为____________和___________两大类。

 一、填空题

1.传动系；行驶系。2.驾驶员；汽车转向机构。3.改变；直线。
4.转向器；转向传动机构。5.相交于一点。6.转向半径。
7.旋进；旋出。8.操纵轻便。9.转向轴；转向传动副。
10.循环球式。11.左边。12.两级。14.转向器；汽车转向。
15.转向直拉杆；前轴。16. 后置式。17. 转向梯形机构。
18. 转向轮。 19. 转向助力装置。 20. 液压式；气压式。
21. 整体式；分置式 22. 整体式。23. 机械转向系；动力转向系。

二、判断题（正确打√、错误打×）

1.转向系的作用是保证汽车转向的。             （   ）
2.汽车在转弯时，内转向轮和外转向轮滚过的距离是不相等的。               （   ）
3.两转向轮偏转时，外轮转角比内轮转角大。                               （   ）
4.转向半径R愈小，则汽车在转向时，所需要的场地面积就愈小。             （   ）
5. 为了提高行车的安全性，转向轴可以有少许轴向移动。      （   ）
6. 当作用力从转向盘传到转向摇臂时称为逆向传动。            （   ）
7. 可逆式转向器有利于转向轮和转向盘自动回正，但汽车在坏路面上行驶时易发生转向盘打手现象。            （   ）
8. 转向轴在车架上位置和倾斜角度是与汽车总体布置、悬架和转向桥结构有关。 （   ）
9. 摇臂轴的端部刻有标记，装配时应与转向摇臂的刻度标记对正。 （   ）
10. 当转向轮为独立悬架时，转向桥、横拉杆必须是整体式。        （   ）
11. 转向盘自由行程对于缓和路面冲击，使操纵柔和以及避免使驾驶员过度紧张是有利的。（   ）
12. 转向横拉杆都是直的。                       （   ）
13. 汽车在转向时，所遇阻力的大小与转向轮定位角有关。    （   ）
14. 转向桥负荷在3～4t以上的汽车，大多加装转向助力装置。    （   ）
15. 常流式是指汽车不能转向时，分配阀总是关闭的。         （   ）
16. 动力缸和转型控制阀组合一个部件，与转向器分开布置的称为转向加力器。              （   ）
17. 整体式转向器多用于前桥负荷在15t以下的重型汽车。       （   ）

三、解释术语

1. 瞬时转向中心

2. 正传动效率

3. 极限可逆式转向器

4. 转向盘自由行程

5. 转向助力装置
 为了保证转向灵敏和操纵轻便省力，借助于汽车发动机的动力驱动油泵或空气压缩机，以液力或气力增大驾驶员操纵前轮转向的力量，把这一装置叫做转向助力装置。

四、选择题

1. 要实现正确的转向，只能有一个转向中心，并满足（   ）关系式；
A、    B、    C、
2. 一般中型载货汽车转向器的传动比为（   ）。
A、＝14    B、＝28～42    C、＝20～24
3. 转向轴一般由一根（   ）制造。
A、无缝钢管    B、实心轴
4. 为了适应总布置的要求，有些汽车在转向盘和转向器之间由（   ）连接。
A、轴    B、万向传动装置
5. 转向盘自由行程一般不超过（   ）。
A、10°～15°    B、25°～30°
6. 转向盘自由行程过大原因是（   ）。
A、转向器传动副的啮合间隙过大    B、转向传动机构各连接处松旷    C、转向节主销与衬套的配合间隙过大
7. 液压式转向助力装置按液流的形式可分为（   ）。
A、常流式    B、常压式
8. 转向助力装置的安全阀是（   ）。
A、限制转向油泵的最大的压力    B、保护油泵及装置中其它机构不致过载而损坏
9．在动力转向系中，转向所需的能源来源于（ ）。
A．驾驶员的体能 B．发动机动力 C．A，B均有 D．A，B均没有
10．设转向系的角传动比为iw，转向器的角传动比为iw1，转向传动机构的角传比为iw2，则下式正确的为（ ）。
A．iw= iw1+ iw2 B． iw= iw1* iw2 C． iw= iw1- iw2 D． iw= iw1/ iw2

五、问答题

1.为什么转动转向盘能使两前轮同时偏转？

2.对转向系有什么要求。

3.蜗杆曲柄指销式转向器是怎样工作的？

4.循环球式转向器如何调整传动副啮合间隙。

5.与独立悬架配用的转向传动机构应注意什么？

6.转向器与转向传动机构是怎样连接的？
