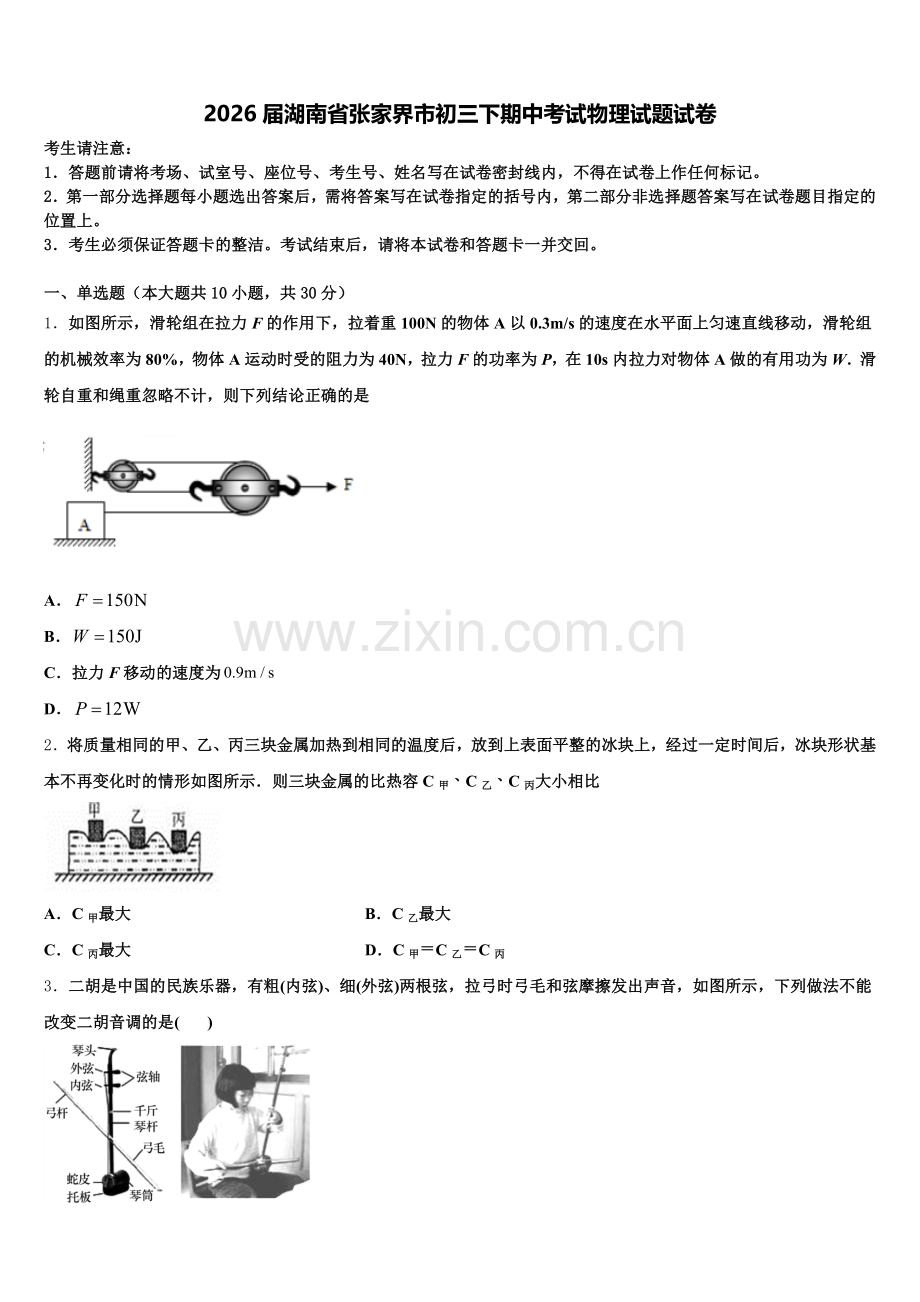

2026届湖南省张家界市初三下期中考试物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示，滑轮组在拉力F的作用下，拉着重100N的物体A以0.3m/s的速度在水平面上匀速直线移动，滑轮组的机械效率为80%，物体A运动时受的阻力为40N，拉力F的功率为P，在10s内拉力对物体A做的有用功为W．滑轮自重和绳重忽略不计，则下列结论正确的是

A．
B．
C．拉力F移动的速度为
D．
2．将质量相同的甲、乙、丙三块金属加热到相同的温度后，放到上表面平整的冰块上，经过一定时间后，冰块形状基本不再变化时的情形如图所示．则三块金属的比热容C甲、C乙、C丙大小相比

A．C甲最大 B．C乙最大
C．C丙最大 D．C甲＝C乙＝C丙
3．二胡是中国的民族乐器，有粗(内弦)、细(外弦)两根弦，拉弓时弓毛和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是( )

A．用手指按压同一根弦的不同位置
B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦
C．加大摩擦弦的力量
D．旋转弦轴，增加弦的紧张度
4．如图所示的四个实验，下列说法中不正确的是
A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的
B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度
C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声
D．用毛皮摩擦过的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电
5．现代武器中的新型电磁炮是利用电磁技术制成的，具有速度大、命中率高的特点，其原理是磁场对通电导体有力的作用。下图中与此原理相同的是
A．手摇发电机 B．电磁铁
C．扬声器 D．磁悬浮列车
6．科学家研发了一种“激光橡皮”，用它发出的激光照射显示字迹的黑色碳粉，可让字迹消失，这是由于黑色碳粉发生了
A．熔化 B．汽化 C．升华 D．凝固
7．现有用同一种材料做成的四个正方体，其中有一个是空心的，它们的边长和质量如图所示，空心的是（ ）
A． B． C． D．
8．如图所示，A1、A2是完全相同的两个电流表，都有3 A和0.6 A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则

A．R1:R2=4:1 B．R1:R2=1:4 C．R1:R2=1:5 D．R1:R2=5:1
9．在实验的基础上进行科学推理是研究物理问题的基本方法之一．例如牛顿第一定律就是运用这种研究方法得出的，在下列物理规律的得出过程中，也运用了这一方法的是
A．欧姆定律 B．真空不能传声 C．光的反射规律 D．阿基米德原理
10．下列物态变化的过程中，吸收热量的是 （ ）春天，冰雪熔化 夏天，从冰箱里面拿出来的饮料罐“出汗”秋天，清晨出现的雾 冬天，早晨在太阳照射下，草地上的霜消失．
A．（1）（2） B．（1）（4） C．（2）（3） D．（2）（4）
二、多选题（本大题共3小题，共12分）
11．在图甲所示的电路中，电源电压不变，R1是定值电阻，R2是规格为“20Ω，3A”的滑动变阻器，在电路中正确连接一个电压表（图中未画出），闭合开关S，移动变阻器的滑片从一端到另一端。当滑片P在中点时，电流表的示数为0.8A，电压表示数如图乙所示；当滑片P在最右端b处时，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是

A．电源电压是9V
B．电压表并联在R2两端
C．定值电阻R1阻值是5Ω
D．电路消耗的最大功率是28.8W
12．下列有关大气压的说法和现象中，表述正确的是
A．在高山上用普通锅煮不熟饭，因为高山上大气压小，锅内的水更容易沸腾
B．马德堡半球实验测出了大气压，其大小等于76cm高水银柱产生的压强
C．用吸管喝瓶装饮料时，实际上是靠大气压把饮料从瓶中“压”上来的
D．人潜水的深度不能太大，这是因为大气压随着水的深度的增加而增大
13．如图所示，为了解白纸和黑纸的吸热性能，小明将质量都是1kg、初温相同的水分别倒入两个完全相同的瓶中，再用大小、形状和厚薄相同的白纸和黑纸将瓶包起来，然后将两个瓶子放在太阳光下．在30min内，小明每隔3min测一次水的温度，记录在下面的表格中．根据小明的实验和记录可知[水的比热容c＝4.2×103J/（kg•℃）]
日照时间t/min
0
3
6
9
12
15
18
21
24
27
30
白纸瓶水温t1/℃
23
24
25
25
26
27
27
28
29
29
30
黑纸瓶水温t2/℃
23
25
26
27
28
29
30
31
32
33
34

A．白纸的吸热性能好于黑纸
B．黑纸的吸热性能好于白纸
C．30min内，白纸瓶中的水内能增加了1.26×105J
D．30min内，黑纸瓶中的水内能增加了4.62×104J
三、填空题（本大题共5小题，共10分）
14．如图所示，电源电压不变，R0为定值电阻，灯L1、L1分别标有“6V6W”和“6V3W”字样。设灯丝的电阻不变，当开关S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P1．P1：P1＝9：4，则灯L1的电阻为_____Ω，S分别与a、b接触时，电路的总功率之比为_____，电源电压为_____V，S与b接触时，通电1min电阻R0产生的热量为_____J。

15．“小小竹排江中游，巍巍青山两岸走”这两句歌词，前句是以_____为参照物的，后句是以_____为参照物的．
16．带滴墨水装置的小车每隔相等时间滴一滴墨水，把小车放在铺有纸带的水平面上做直线运动，会在纸带上留下一系列墨水“滴痕”．小车先后两次向左做直线运动，得到两条带有“滴痕”的纸带，各截取一段如图．

（1）小车每隔相等时间滴一滴墨水，表明纸带上任意相邻两个“滴痕”的时间间隔_____．
（2）纸带甲的“滴痕”表明，小车在这段时间做_____运动，此时小车在水平方向受_____（填“平衡力”或“非平衡力”）．
（3）纸带乙的“滴痕”表明，小车这段时间的速度逐渐_____（填“减小”或“增大”）．
17．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水的茶杯看此图片，茶杯到图片的距离相同．产生图丙情形是因为光发生折射形成_________（选填“正立”或“倒立”）放大的像．若要使像缩小一些应将茶杯适当_________（选填“靠近”或“远离”）此图片．

18．大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，其中主要成份是水，这是利用了水的_____的特点．配制防冻冷却液时将乙二醇加入水中，二者混合后实际的总体积小于混合前水和乙二醇的总体积，这说明分子是运动的，同时也说明_____．
四、计算题（本大题共3小题，共29分）
19．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求
通过输电代的电流是多大？若输电线的总电阻r为，则供电设备的输出电压为多大？输电线上损失的电功率为多大？
20．随着科技的发展，各种新型电动汽车进入人们的视野。小明家里最近购进了一台新型电动汽车，新车的相关信息如下表所示：
车身质量
2t
车身长度
5.5m
核载人数
5人
最大车速
220km/h
每个轮胎与地面接触面积
1000cm2
额定功率
90kW
试回答以下问题：
（1）该汽车停放在停车场时，汽车对地面的压强有多大？
（2）若汽车以额定功率作直线运动，运动过程中受到的阻力不变，假设汽车运动的速度v与时间t的关系如图所示，则在15～25s时间内，汽车发动机做的功是多少？汽车运动过程中受到的阻力是多少？

（3）汽车行驶的0～30s时间里，汽车牵引力是否恒定不变，请作简单解释。
21．如图甲所示的电路，在滑动变阻器R2的滑片P从B端向A端滑动的过程中，电压表与电流表示数的变化关系如图乙所示。求：
电源电压和R1的阻值电路中消耗的最小功率通电1分钟，此电路能产生的最大热量。
五、作图题（本大题共2小题，共4分）
22．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，向右移动变阻器的滑片，电流表的示数变小．
（____）

23．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．

六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．

（1）请按要求合理连接上图甲中电路．
（______）
（2）连接电路时开关应处于_____状态，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示为_____V，此时应将滑片P向_____（选填“A”或“B”）端移动到合适位置，读出电流表示数，即可算出小灯泡的额定功率．
（5）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率．图丙、丁是设计好的两种不同方案的电路图．则以下判断正确的是_____（填字母）．

A．两种方案都能 B．两种方案都不能 C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
25．小张为了研究“通过小灯泡的电流与小灯泡两端电压的关系”，选取额定电压为 2.5V 的小灯泡，连接如图所示的部分电路。请按要求完成下列问题:
请添加一条导线将图中的实物图连接完整。连好电路后开始实验，闭合开关前，滑动变阻器的滑片 P 应置于____端。（选填“A”或“B"）闭合开关后发现小灯泡不发光。电流表无示数，电压表有示数，则可能是（______）
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路小张记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（_____）

26．小华利用图示装置来研究凸透镜成像的规律．

（1）为使像成在光屏中央，应调整烛焰、透镜的中心和光屏的中心位于_______上．
（2）如图甲所示，光屏上能呈现清晰的像，此像的性质是倒立、________的实像．其实际应用是_______．（选填“放大镜”、“幻灯机”或“照相机”）
（3）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，如图乙所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是（______）．
①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜；
A．①③ B．①④ C．②③ D．②④
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
滑轮自重和绳重忽略不计，滑轮组在拉力F作用下时，由η= 可得，，故A正确；
拉力F的功率为P，P==F•v拉=F•vA=150N××0.3m/s=15W，故D错误，
在10s内拉力对物体A做的有用功为：
W有用=f•sA=f∙vA∙t=40N×0.3m/s×10s=120J，故B错误；
拉力F移动的速度：v拉=vA=×0.3m/s=0.1m/s，故C错误；
2、C
【解析】
由图知，三金属块末温（为冰的熔点）相同，∵三金属块的初温相同，∴由图中情景可以看出，三金属块降低相同的温度，放出的热量不同，冰熔化得越多表示金属块放出的热量越多，故：Q甲＜Q乙＜Q丙，∵Q放=cm△t，三金属块的质量相同，△t相同，∴三金属块的比热容：c甲＜c乙＜c丙．故选C．
3、C
【解析】
A．用手指按压同一根弦的不同位置，弦振动部分的长度不同，振动的频率不同，发声的音调不同，故A不合题意；
B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦，由于两根弦的粗细不同，振动的频率不同，发声的音调不同，故B不合题意；
C．加大摩擦弦的力量，可使弦的振幅不同，从而发声的响度不同，不能影响音调，故C符合题意；
D．旋转弦轴，增加弦的紧张度，可使弦振动的频率加快，音调提高，故D不合题意；
4、B
【解析】
A．图中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的N极与N极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；故A正确，不符合题意；
B．同一只密度计放在甲、乙液体中都漂浮，所以，F浮甲＝F浮乙＝G，由图可知密度计排开液体的体积V排甲＞V排乙，又因为F浮＝ρ液V排g，所以，ρ甲＜ρ乙，故B错误，符合题意；
C．声音由右边的音叉传播到左边的音叉，是借助它们之间的介质（空气）实现的，故C正确，不符合题意；
D．用毛皮摩擦过的橡胶棒带负电，图中轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电，故D正确，不符合题意．
5、C
【解析】
明确通电导体在磁场中受力的作用这一原理，主要应用于电动机．对选项中各电器的工作原理进行分析，最后做出判断．
【详解】
A、手摇发电机的工作原理是电磁感应现象，故A不符合题意；
B、图中实验装置是电磁铁，其原理是电流的磁效应，故B不符合题意；
C、图中的装置是扬声器，音圈（线圈）安放在磁铁磁极间的空隙中，按音频变化的电流通过音圈时，音圈受到磁场力而运动，纸盆与音圈连接，随音圈振动而发声；所以，其原理是通电导体在磁场中受到力的作用，故C符合题意；
D、磁悬浮列车利用“同名磁极相斥，异名磁极相吸”的原理，使列车实现悬浮，故D不符合题意。
故选C。
6、C
【解析】
激光照射显示字迹的黑色碳粉，可让字迹消失．这是由于固态的黑色碳粉直接升华为气态．故C正确．
故选C．
7、C
【解析】
A．
B．
C．
D．
所以选C．
8、A
【解析】
A1测量R1的电流，A2测量干路电流，并联电路干路电流等于各支路电流之和，指针偏转角度相同，两个电流表使用的量程一定不同．A2是使用0﹣3A的量程，A1是使用的0﹣0.6A的量程．A2的示数是A1示数的5倍，所以I=5I1，
根据并联电路干路电流等于各支路电流之和得：I2=4I1，
根据R=得：
∴R1：R2=：=I2：I1=4I1：I1=4：1．
故选A．
9、B
【解析】
在实验的基础上进行科学推理是研究物理问题的基本方法之一．
在研究真空不能传声时，真空罩内的空气逐渐抽出时，听到的声音会越来越小，但现有的设备是不可能将空气抽干净的，即不可能完全为真空状态，但根据实验现象再经过推理可得出真空不能传声的结论，故此实验也用了此方法；
而欧姆定律、光的反射规律、阿基米德原理，这几个实验可以由实验直接得出结论，不需要推理的方法．
故选B．
10、B
【解析】
（1）春天，冰雪融化，物质由固态变成液态，属于熔化现象，熔化吸热；
（2）夏天，从冰箱里面拿出来的饮料罐“出汗”，是空气中的水蒸气遇到温度较低的饮料罐凝结成的小水滴，属于液化现象，液化放热；
（3）秋天，清晨出现的雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热；
（4）冬天，早晨在太阳照射下，草地上的霜消失，由固态直接变成气态，属于升华现象，升华吸热；
因此吸收热量的是（1）（4）。

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
根据题中“在图甲所示的电路中，……下列说法正确的是”可知，本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是电压表位置的确定和两次电压表量程的判断。
【详解】
乙图中，电压表的量程为0～3V时，分度值为0.1V，示数为0.8V；电压表的量程为0～15V时，分度值为0.5V，示数为4V；
当滑片P位于中点时，接入电路中的电阻为10Ω，此时电路中的电流为0.8A，
由可得，R2两端的电压：
U2＝IR2＝0.8A×10Ω＝8V，
因R2两端的电压与乙电压表的示数不相等，
所以，电压表应并联在R1两端，故B错误；
当滑片P在最右端b处时，电路中的电流最小，电压表的示数最小，
因乙、丙两电压表的量程不同，且丙电压表指针的偏角大于乙电压表指针的偏角，
所以，丙电压表的量程为0～3V时，示数为2.4V。
因此乙电压表的示数即R1两端的电压U1＝4V，
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U1+U2＝4V+8V＝12V，故A错误；
R1的阻值：，故C正确；
当滑片位于a端时，R1消耗的功率最大，则
，故D正确；
12、AC
【解析】
A．大气压随着高度变化，高度越高，大气压越小，所以在高山上用普通锅煮不熟饭，因为高山上大气压小，锅内的水更容易沸腾，故A正确；
B．马德堡半球实验证明的大气压的存在，托里拆利实验测出了大气压，其大小等于76cm高水银柱产生的压强，故B错误；
C．用吸管吸饮料时，嘴里的压强小于外界的大气压，是大气压把饮料压入到嘴里，故C正确；
D．人潜水的深度不能太大，这是因为液体压强随着水的深度的增加而增大，而不是大气压，故D错误．
13、BD
【解析】
由题知，两瓶内水的质量相同、初温相同，
∵Q吸＝cm△t，在相同的时间内（30min），白纸瓶水温升高的少，水吸热少，
∴黑纸的吸热性能好于白纸，故A错、B正确．
白纸瓶中的水吸热：
Q吸＝cm（t1﹣t0）＝1kg×4.2×103J/（kg•℃）×（30℃﹣23℃）＝2.94×104J，故C错；
黑纸瓶中的水吸热：
Q吸′＝cm（t2﹣t0）＝1kg×4.2×103J/（kg•℃）×（34℃﹣23℃）＝4.62×104J，故D正确．

三、填空题（本大题共5小题，共10分）
14、63：13.614.4
【解析】
由P＝UI＝可得，灯L1的电阻：R1＝＝＝6Ω；
灯L1的电阻：R1＝＝＝11Ω；
当S与a接触时，R0与L1串联，电流表测电路中的电流，则电路中的电流I1＝0.3A，
当S与b接触时，R0与L1串联，电流表测电路中的电流，设此时电路中的电流为I1；
由题知，两种情况下R0消耗的电功率之比P1：P1＝9：4，
由P＝UI＝I1R可得，两种情况下电路中的电流之比：===，
所以，I1＝I1＝×0.3A＝0.1A，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R1+R0）＝I1（R1+R0），
即0.3A×（6Ω+R0）＝0.1A×（11Ω+R0），解得：R0＝6Ω，
电源的电压：U＝I1（R1+R0）＝0.3A×（6Ω+6Ω）＝3.6V；
（3）S分别与a、b接触时，电路的总功率之比：
P总1：P总1＝UI1：UI1＝I1：I1＝0.3A：0.1A＝3：1；
（4）S与b接触时，通电1min电阻R0产生的热量：
Q0＝I11R0t＝（0.1A）1×6Ω×60s＝14.4J。
15、青山 竹排
【解析】
竹排相对于青山的位置不断变化，则“竹排江中游”是以青山为参照物；
两岸的青山相对于竹排的位置不断变化，则“青山两岸走”是以竹排为参照物．
16、相同 平衡力 减小
【解析】
(1)因为小车每隔相等时间滴一滴墨水，所以相邻两个“滴痕”的时间间隔是相同的；
(2)纸带甲每相邻的两个“滴痕”的距离和时间都是相等的，根据V=可知，小车的速度是相等的，做的是匀速运动，由滴痕的路径可知，小车做的是直线运动，所以说小车做的是匀速直线运动；匀速直线运动是一种平衡状态，平衡状态时受到的就是平衡力，故此时小车在水平方向受平衡；
(3)纸带乙每相邻两个“滴痕”之间的距离是逐渐变小的，说明小车做的是减速运动，即小车这段时间的速度逐渐减小；
17、倒立 远离
【解析】
茶杯装水后，相当于凸透镜，属于凸透镜成像，是由光的折射形成的．由图知，看到的是倒立放大的实像．要使此像缩小一些，根据凸透镜成像规律“物远像近像变小”可知，应将茶杯适当远离此图片．
18、比热容大 分子之间有间隙
【解析】
分析：（1）水的比热容比较大；
（2）乙二醇与水充分混合后，得到溶液的体积小于混合前水和酒精的总体积，是因为分子之间有间隙．
解答：（1）因为水的比热容大，质量相同时升高相同的温度，吸收的热量多，故大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，其中主要成份是水，就是利用了水的比热容大的特点；
（2）水和乙二醇充分混合后的总体积小于混合前水和乙二醇的总体积，说明分子之间有间隙．
故答案为比热容大；分子之间有间隙．
【点睛】本题考查水的比热容的特点和分子运动的知识，相对比较简单，属于基础题．

四、计算题（本大题共3小题，共29分）
19、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．
20、（1）5×104Pa；（2）9×105J； 3×103N；（3）详见解析
【解析】
（1）停放在停车场时，即汽车空载时，汽车对水平地面的压力：F＝G＝mg＝2000kg×10N/kg＝2×104N；轮胎与地接触面积：S＝4×1000cm2＝0.4m2，汽车对水平地面的压强：p＝＝5×104Pa；
（2）由图可知，轿车在15s～25s内速度为30m/s不变，即做匀速直线运动，已知发动机的恒定功率P＝90kW＝9×104W，轿车发动机做的功：W＝Pt＝9×104W×10s＝9×105J；
由图可知，轿车匀速直线运动时，v＝30m/s，
则由P＝＝Fv，可得牵引力：F＝＝3×103N，
轿车匀速直线运动时阻力和牵引力是一对平衡力，则轿车运动过程中受到的阻力：f＝F＝3×103N；
（3）由图象可知，0～15s和15～30s运动速度不同，由于汽车以恒定功率行驶，由P＝Fv可知，汽车行驶的0～30s时间里，汽车牵引力不是恒定不变。
答：（1）该汽车停放在水平的停车场时，汽车对地面的压强有5×104Pa；
（2）在15～25s时间内，汽车发动机做的功是9×105J；轿车运动过程中受到的阻力是3×103N；
（3）0～15s和15～30s的发动机牵引力不同。
21、（1）18V， 20Ω；（2）3.6W；（3）972J。
【解析】
由电路图可知，R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流。
(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1＝0.9A，由I＝可得，电源的电压：
U＝I1R1＝0.9A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，
I2＝0.2A，U2＝14V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R1+U2＝0.2A×R1+14V，
因电源的电压不变，所以，
0.9A×R1＝0.2A×R1+14V，
解得：
R1＝20Ω；
电源的电压：
U＝I1R1＝0.9A×20Ω＝18V；
(2)当电路中的电流最小时，电路消耗电功率最小，则：
P＝UI2＝18V×0.2A＝3.6W.
(3)由图可知，当R2＝0时，电路中的电阻最小，功率最大，此电路1分钟能产生的最大热量：
Q＝t＝60s＝972J.

五、作图题（本大题共2小题，共4分）
22、
【解析】
闭合电键S，向右移动变阻器的滑片，电流表的示数变小表明电路中电阻变大，据此可知滑动变阻器应该选择左下边的接线柱，电路连接如下：

23、
【解析】
试题分析：第一次折射：光从空气斜射入玻璃，折射光线向法线偏折，先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角．第二次折射：光从玻璃斜射入空气，折射光线远离法线．先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角．
【考点定位】光的折射

六、实验探究题（本大题共3小题，共15分）
24、 断开 B ② ① 1.4 A D
【解析】
（1）小灯泡的额定功率为2.5V＜3V，电压表选用小量程，电表连接要使电流从正接线柱流入，从负接线柱流出，滑动变阻器一上一下接入电路，如图所示；

（2）为了保护电路，在连接电路时，开关处于断开状态，图中滑动变阻器滑片以左下的方式连入电路，闭合开关前，为了保护电路，滑动变阻器滑片应置于最大阻值处，即图中的B端；
（3）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数；
②如果小灯泡的灯丝断了，则电压表与电路中其它元件串联，因电压表内阻很大，根据欧姆定律和分压原理，电流表示数接近0，电压表示数接近电源电压，小灯泡分得的电压很小，不发光；
③如果滑动变阻器断路，则电压表、电流表均无示数，小灯泡不发光；所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；如果观察到电流表有示数，则猜想①是正确的；
（4）电压表使用小量程，电压表小量程的分度值为0.1V，示数为1.4V，所以，应增加灯两端的电压减小滑动变阻器的电压，根据分压原理，就要减小变阻器连入电路中的电阻，所以，应将滑片P向A端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率；
（5）图丙中，无论S接a还是接b都无法得知小灯泡是否正常发光，丙方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测灯泡两端的电压，S接b时测灯和定值电阻的总电压，可以确定小灯泡是否正常发光，也能求出定值电阻两端电压，故而求出对应电流值，丁图能测定小灯泡的额定电功率，所以答案选D．
25、 A B C
【解析】
（1）电压表测灯泡两端的电压，所以电压表要与灯泡并联。因为灯泡额定电压为2.5V，所以应使用小量程。将灯泡与电压表“3”接线柱连接即可。如图：

（2）由图可知，滑动变阻器接的是右下端接线柱，即接入电路使用的是右段电阻丝。为了保护电路，闭合开关前，滑动变阻器阻值应最大，所以滑片 P 应远离右下端接线柱而置于左端，即A端。
（3）闭合开关后小灯泡不发光、电流表无示数，说明电路不通，即发生了断路。而电压表有示数，说明与电压表并联的元件断路，这样相当于电压表测电源电压，所以电压表有示数。与电压表并联的是小灯泡，所以故障是小灯泡断路。故B正确。
（4）由于灯泡电压越高，灯泡实际功率越大，灯丝温度就越高，使得灯丝电阻R变大。根据I==可知， R变大，则变小，即I-U图像斜率在减小，故C正确。
26、同一高度 放大 幻灯机 D
【解析】
（1）在实验中，应使烛焰的中心、凸透镜的光心、光屏的中心的中心大致在同一高度，像才能成在光屏的中心；
（2）由图甲可知，物距小于像距，说明2f＞u＞f，此时成倒立、放大的实像，投影仪或幻灯机应用此原理制成的；
（3）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前方，戴凹透镜使光线发散一些，使像呈在视网膜上；若“取”下近视眼镜（即取下凹透镜），又恢复到原来的状态，为使光屏上的像再次清晰，需减小像距或减小物距，所以需要光屏靠近透镜或蜡烛靠近透镜，故②和④符合题意．
