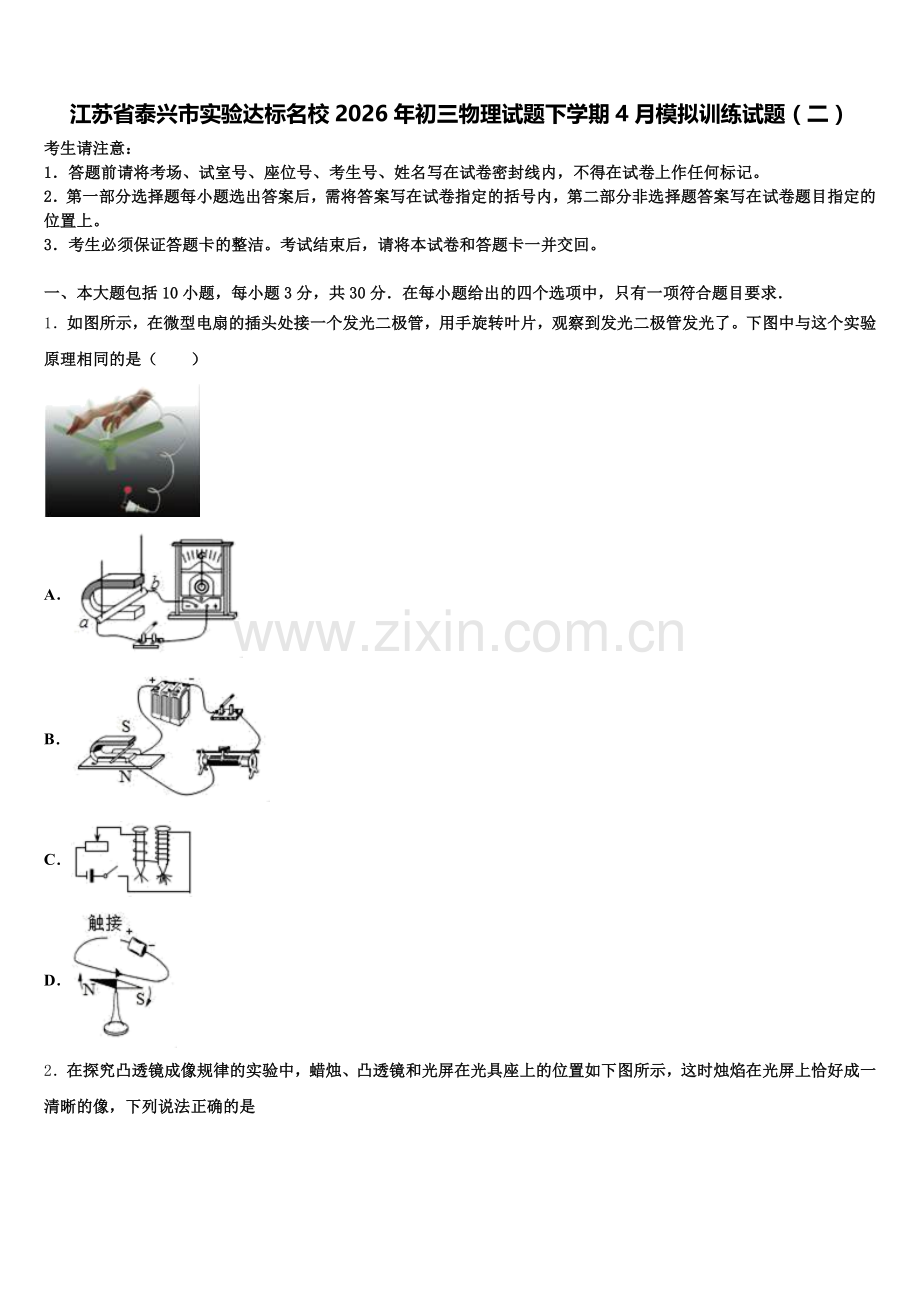

江苏省泰兴市实验达标名校2026年初三物理试题下学期4月模拟训练试题（二）
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了。下图中与这个实验原理相同的是（　　）

A．
B．
C．
D．

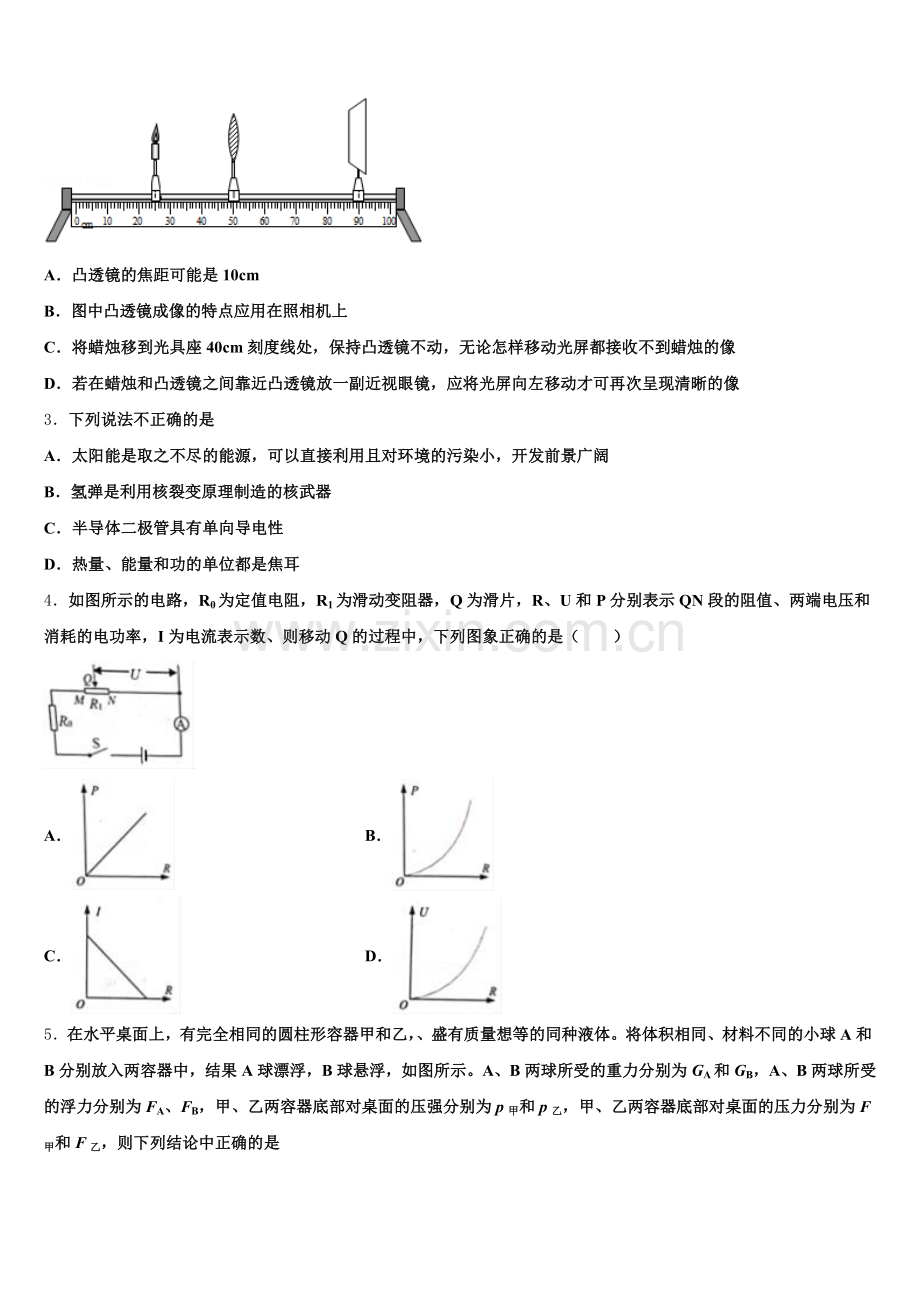

2．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是

A．凸透镜的焦距可能是10cm
B．图中凸透镜成像的特点应用在照相机上
C．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像
D．若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像
3．下列说法不正确的是
A．太阳能是取之不尽的能源，可以直接利用且对环境的污染小，开发前景广阔
B．氢弹是利用核裂变原理制造的核武器
C．半导体二极管具有单向导电性
D．热量、能量和功的单位都是焦耳
4．如图所示的电路，R0为定值电阻，R1为滑动变阻器，Q为滑片，R、U和P分别表示QN段的阻值、两端电压和消耗的电功率，I为电流表示数、则移动Q的过程中，下列图象正确的是（　　）

A． B．
C． D．
5．在水平桌面上，有完全相同的圆柱形容器甲和乙，、盛有质量想等的同种液体。将体积相同、材料不同的小球A和B分别放入两容器中，结果A球漂浮，B球悬浮，如图所示。A、B两球所受的重力分别为GA和GB，A、B两球所受的浮力分别为FA、FB，甲、乙两容器底部对桌面的压强分别为p甲和p乙，甲、乙两容器底部对桌面的压力分别为F甲和F乙，则下列结论中正确的是

A．GA＝GB B．FA＞FB
C．p甲＞p乙 D．F甲＜F乙
6．水平桌面上放置的两个圆柱形容器中盛有甲和乙两种不同液体，将一支密度计分别放入这两种不同液体种，静止后的情形如图所示，两液面相平．则下列判断正确的是

A．甲液体的密度比乙液体的密度大
B．甲液体对容器底部的压强比乙液体对容器底部的压强小
C．密度计越靠上的刻度，对应的密度值越大
D．密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
7．下列说法正确的是( )
A．法拉第通过实验证实了电流的周围存在着磁场
B．电磁波的传播不需要介质，在真空中的传播速度为340m/s
C．实现全球通信至少需要4颗同步卫星
D．能量的转化和转移是有方向性的，我们能利用的能源是有限的，所以需要节约能源
8．一凡同学用如图所示装置探究“物体动能大小跟哪些因素有关”，她经过思考设计了以下两个实验方案．方案一：用同一钢球将同一弹簧压缩至不同程度，撞击同一木块，比较木块被撞击的距离；方案二：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离．关于他的实验方案

A．两个方案均可行 B．两个方案均不可行
C．只有方案一可行 D．只有方案二可行
9．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）

A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
10．图表示了：家庭电路中四种用电器正常工作40小时的耗电情况．则

A．甲用电器可能是笔记本电脑
B．乙和丙产生的电热肯定相同
C．电流通过乙做功7.2×107J
D．丁的实际功率最大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．明参加校运动会百米赛跑，站在起跑线上静止时所受重力与________是一对平衡力；鞋底上有许多花纹是为了________摩擦；起跑时用力蹬地是利用了力的作用是__________；跑完全程用时13.5 s，他的平均速度是________m/s.(结果保留一位小数)
12．小明将托盘天平放在_____桌面上，调节天平平衡，测出小石块质量，天平平衡时，右盘所加砝码和游码的位置，如图所示，则小石块的质量为____g；接着测出小石块的体积为10cm1，则小石块的密度为___kg/m1．

13．如图甲所示的敞口饮料瓶装满水，在侧面扎一小孔a，会有水喷出，此时，若用盖子将瓶口盖紧密封，则孔中的水将_____（选填“继续喷”、“停止喷”或“喷一段时间，停止喷”），原因是_____．

14．银川滨河黄河大桥4月28日正式通车，大桥全长6587米，设计时速每小时80公里，该桥最大跨度为218米，是目前世界上最大跨度的多塔连跨钢混叠合梁自锚式悬索桥。

（1）小明坐在小汽车里通过大桥，当以_____为参照物时会看到大桥的栏杆快速向后移动，
（2）若该小汽车用时6分钟通过了该桥，请计算说明该车通过大桥时，是否违反了交通规则________。
15．已知天然气的热值为4.2×107J/m3，水的比热容为4.2×103J/(kg·℃).
(1) 完全燃烧0.08 m3天然气可放出热量为________J.
(2) 某天然气灶烧水的效率为50%，完全燃烧0.08 m3天然气可使初温25℃、5kg的水温度升高到______℃.
16．用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，由图可知动滑轮重为____N，当某次运送4件货物时，绳子的拉力F是_________N，滑轮组的机械效率为_____．（不考虑绳重和摩擦）

17．武汉东湖绿道是国内首条城区内级旅游景区绿道。
（1）春天到了，绿道上花香四溢，能闻到花香说明分子在_____________。
（2）在一段长的绿道上，某位游客前半程骑行的平均速度是，后半程骑行的平均速度是。这位游客通过这段绿道所用的时间是____________，全程的平均速度是_____________。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中画出力F1的力臂和力臂L1对应的力F1．

19．如图所示，用力F踩汽车脚踏板，画出F的力臂．
（_____）

20．小金同学做“测定小灯泡的电功率”实验，现有器材：电源（电压3伏、6伏、8伏三档）、电流表、电压表、标有“3.5伏”字样的待测小灯、滑动变阻器、电键及导线若干．他选择实验器材连接电路进行实验．先将滑动变阻器的滑片置于某一端，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯几乎不发光，此时电压表、电流表的示数如图所示．

① 根据题中的信息，判断出小金实验过程中存在两个问题：
问题一：_______；
问题二：_______．
② 小金经过思考后，纠正了错误重新实验．当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，求小灯泡额定功率（写出计算过程）．________
21．小华通过实验“探究水沸腾前后温度变化的特点”．请根据要求回答下列问题：

时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
98
98
98
（1）组装实验装置时，放置石棉网的铁圈位置和悬挂温度计的铁夹位置非常重要，应当先调整固定______的位置（选填“铁圈”或“铁夹”）．
（2）实验时，小华向烧杯中倒入热水而不用冷水，这种做法的优点是_______．
（3）他将实验数据记录在上表中．根据数据可以可知，水的沸点是98℃，没有达到100℃的原因是当地气压________（选填“高于”或“低于”）1标准大气压．
（4）若烧杯中水的质量为0.1kg，则从计时开始到水开始沸腾的过程中，水的内能______（选填“增大”、“减小”或“不变”），水所吸收的热量为________J．[ c水= 4.2×103J/（kg·℃）]
（5）在标准大气压下，水银的凝固点和沸点分别为-39℃和357℃，酒精的凝固点和沸点分别为-117℃和78℃．在“探究水沸腾前后温度变化的特点”的时，应选用______温度计（选填“水银”或“酒精”）．
22．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是_______W．当壶中水的温度升髙时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个插脚中，较长的插脚是_______．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图甲所示，两个电阻R1、R2并联后与电阻R3串联，可以等效成电阻R12与R3串联，其中电阻R12的阻值大小就等于电阻R1、R2并联后的总电阻．如图乙所示，电源电压保持不变，图中的电阻R1=30Ω，滑动变阻器R2上标有“12Ω”字样．闭合开关S．当滑动变阻器的滑片P移到B端时，电流表的示数为0.8A．求：

（1）电源电压；
（2）滑动变阻器的滑片P滑至中点时电流表的示数；
（3）请你分析：滑片P从A向B移动过程中，R1两端的电压变化范围．
24．如图，一质量为40g。体积为50cm3的铁制小球放入盛水的薄玻璃容器中，在玻璃容器下方有一已经接入电路的螺线管，小灯泡标有“6V3W“字样，通过螺线管的电流I与螺线管对铁制小球的作用力F的关系如表，假设灯丝电阻保持不变，不考虑小球与螺线管距离的远近对力F的影响。

I/A
0.1
0.2
0.3
0.4
0.5
F/N
0.05
0.1
0.15
0.2
0.25
（1）闭合开关后，通电螺线管A端是______极，调节滑动变阻器，滑片向右移动，则通电螺线管的_____会增强。闭合开关，调节滑动变阻器使铁制小球能够悬浮在水中，此时，小灯泡消耗的功率是多少W____？闭合开关，调节滑动变阻器使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多少N__？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A．图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可从电流表指针发生偏转来体现），这是电磁感应现象，故A符合题意．
B．图中直导体通电后在磁场中运动，说明磁场对通电导体有力的作用，是电动机的工作原理，故B不符合题意；
C．图中是电磁铁，是电流的磁效应，故C不符合题意；
D．图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故D不符合题意；
故选A。
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的，而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
2、C
【解析】
（1）光屏上能承接到的像是实像。凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像。
（2）凸透镜成实像时，物距减小，像距增大，像变大。
（3）凹透镜对光线有发散作用，能使光线的会聚点推迟延后，可以用来矫正近视眼；根据凹透镜的作用和物远像近小的特点可判断应进行的操作。
【详解】
A、由图可知，物距u＝25cm，v＝40cm，物距u＜v，f＜25cm＜2f，解得，12.5cm＜f＜25cm，40cm＞2f，解得，f＜20cm，由以上解得可得，12.5cm＜f＜20cm，故A错误；
B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；
C、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u＝10cm＜f，焦点内不成像，故C正确；
D、近视眼镜的镜片为凹透镜，对光有发散作用，可使光线的会聚点推迟延后。因此，不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以将光屏向远离凸透镜的方向移动适当距离，故D错误。
故选：C。
根据物距和焦距，像距和焦距能判断凸透镜成像情况：
u＞2f，成倒立、缩小的实像，2f＞v＞f。
2f＞u＞f，成倒立、放大的实像，v＞2f。
u＜f，成正立、放大的虚像。
3、B
【解析】
A、太阳能是一种新型的无污染的能源，太阳能是取之不尽的能源，可直接利用且对环境的污染小，前景广阔，故A正确；
B、氢弹是利用核聚变原理制造的核武器，氢弹的杀伤破坏因素与原子弹相同，但威力比原子弹大得多，故B不正确；
C、半导体二极管具有单向导电性，即仅允许电流由一个方向通过元件，故C正确；
D、热量是热传递过程中内能变化的量度，功是能量转化的量度，故单位都是焦耳，故D正确。
4、A
【解析】
R、U和P分别表示QN段的阻值、两端电压和消耗的电功率,移动Q的过程中，则R随QN的长度增加而增加，电路中的电阻不变，由欧姆定律知，电路中的电流不变，故C错误，根据串联电路的分压原理可知，QN段的电压U与R成正比，故D错误，由P=I2R可知，QN段消耗的电功率P与R成正比,故A正确，B错误．
5、D
【解析】
由题意可知A和B两球的体积相等，由图可知A球排开液体的体积小于B球，
由F浮=液gV排可知,A球受到的浮力小于B球受到的浮力,即FA<FB，故B错误；
因物体漂浮或悬浮时受到的浮力和自身的重力相等,FA=GA,FB=GB，
所以,GA<GB，故A错误；
因水平面上物体的压力和自身的重力相等，且两容器相同，液体的质量相等，
所以，由F=G=mg可知，甲容器对桌面的压力小于乙容器对桌面的压力，即F甲＜F乙，故D正确；
由p=可知,p甲<p乙，故C错误。
6、A
【解析】
AD、同一支密度计放在甲、乙两种液体中都漂浮，则，即：密度计在甲、乙两种液体中受到的浮力都等于密度计的重力G，故D错误；
由图知密度计排开液体的体积，且，根据可得，则，故A正确；
B、由图可知两液体液面相平，，甲液体对容器底部的压强比乙液体对容器底部的压强大，故B错误；
C、密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠近上方的刻度，其相应的密度数值越小，故C错误．
7、D
【解析】
A．第一位证实电流周围存在着磁场的科学家是奥斯特，故A不符合题意；
B．电磁波的传播不需要介质，电磁波的传播速度为3×108m/s，声音在15℃空气中的传播速度为340m/s，故B不符合题意；
C．实现全球通信至少需要3颗同步卫星，故C不符合题意；
D．能量的转化和转移是有方向性的，具有不可逆性，并不是所有的能量都可以被利用，所以我们需要节约能源，故D符合题意。
8、C
【解析】
方案一：质量相同的钢球将同一弹簧压缩不同程度后静止释放，钢球的速度不同，撞击同一木块，将木块撞出一段距离进行比较，可以研究钢球的动能大小与速度的关系；方案二：若用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此，木块最终移动的距离相同，不能说明动能的大小与质量的关系，所以不能完成实验．故C正确．
9、D
【解析】
A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
10、C
【解析】
A．由图可知，甲用电器40h消耗电能40kW•h，则其功率为==1kW=1000W，而笔记本电脑的功率大约为40W左右．故A错误．
B．由图可知，乙和丙两用电器在相同时间内消耗了相同的电能，即两用电器功率相同．但两用电器有可能不都是电热器，所以它们产生的电热可能不相同．故B错误．
C．用电器消耗的电能即电流所做的功．由图可知，乙用电器消耗电能W=20kW•h=7.2×107J，即电流通过乙做功7.2×107J．故C正确．
D．由可知，用电器在相同时间内消耗的电能越多，其功率越大．由图可知，在相同时间内甲用电器消耗的电能最多，则甲用电器功率最大．故D错误．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、支持力 增大 相互的 7.4
【解析】
小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；他的平均速度v==≈7.4m/s．
12、水平 26 2.6×101
【解析】
根据天平的使用规则，使用前应放在水平桌面上，再调节天平平衡；天平再次平衡时，物体质量等于砝码质量与游码指示的质量数之和；根据来求密度．
【详解】
天平使用时，应将托盘天平放在水平桌面上，再调节天平平衡；
由图知，标尺的分度值是0.2g，其示数为1g，
则石块的质量为：20g+5g+1g=26g；
根据得，石块的密度：
．
13、停止喷 存在大气压
【解析】
液体对容器的侧璧有压强，所以在开口的矿泉水瓶上扎一个小孔，水便从小孔喷出；当用盖子将瓶口盖紧密封，由于在流出一部分水后，瓶内上方空气的体积变大，气压就变小，当小于外界大气压时，水就停止从小孔中射出，所以，这一现象说明了大气压的存在．
14、汽车 没有违反交通规则
【解析】
（1）以汽车为参照物，大桥的栏杆相对与小汽车发生了位置的变化，会看到大桥的栏杆快速向后移动。
（2）t＝6min＝0.1h，s＝6587m＝6.587km；
v＝＝＝65.87km/h＜80km/h，
该车通过大桥时没有违反交通规则。
15、3.36 ×106 1
【解析】
（1）天然气完全燃烧放出的热量：Q放=Vq=0.08m3×4.2×107J/m3 =3.36×106J；
（2）由得水吸收的热量：Q吸=ηQ放=50%×3.36×106J=1.68×106J，
由Q吸=cm△t得水升高的温度：；
水吸收热量后升高到的温度：t=25℃+80℃=105℃；
因一标准大气压下水的沸点为1℃，且水沸腾以后温度不再升高，所以水的温度只能升高到1℃．
故答案为（1）3.36×106；（2）1．
16、100 250 80%
【解析】
（1）由图乙可知，运送一件货物时，机械效率，解得： G动=100N
（2）当某次运送4件货物时，G’=400N，则绳子的拉力，滑轮组的机械效率．
17、不停地做无规则运动 4.8
【解析】
（1）能闻到花香说明花香分子在不停地做无规则运动；
（2）根据可得，游客前半程所用时间：；
游客后半程所用时间：，
则这位游客通过这段绿道所用的总时间：t＝t1+t2＝2000s+3000s＝5000s，
所以全程的平均速度：。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、见解析
【解析】
力臂是由支点向力的作用线所引的垂线段的长，也就是说力和对应的力臂所在的直线是垂直的，根据这一规则可画出如下图所示的力和力臂：

19、
【解析】
从支点O作力F作用线的垂线即为力F的力臂；示意图如下图所示：

20、选用的电源电压太小 闭合电键之前，把滑片放置在滑动变阻器阻值最小值 0.875W
【解析】
①灯在额定电压3.5伏时正常发光，由题知，在移动变阻器的滑片的过程中，电压表的示数1伏，电流表示数0.1安，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯泡几乎不发光，说明滑动变阻器的电阻由小变大，小灯亮度虽然变化，但是一直较暗，这说明小金实验过程中存在两个问题：
问题一：选用的电源电压太小，电源电压是3伏；
问题二：闭合电键之前，把滑片放置在滑动变阻器阻值最小值的一端了；
② 小金经过思考后，会选择电源电压是6伏．选电源电压是3伏时，小灯泡两端电压是1伏，滑动变阻器两端电压是：U=3伏-1伏=2伏，滑动变阻器电阻的最大值：，当选择电源电压是6伏，当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，此时动变阻器的电阻是10欧，两端电压是：U1=6伏-3.5伏=2.5伏，电路电流是：，故小灯泡额定功率：.
21、铁圈 缩短加热时间 低于 增大 3360 水银
【解析】
（1）在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度；
（2）在实验中，向烧杯中倒入热水而不用冷水，这样可以缩短将水加热至沸腾所需的时间；
（3）1标准大气压下水的沸点为100℃，根据数据可知，此时水的沸点是98℃，由气压越低沸点越低可知水的沸点没有达到100℃的原因是当地气压低于1标准大气压．
（4）烧杯中水的质量为0.1kg，则从计时开始到水开始沸腾的过程中，温度升高，水的内能增大，水所吸收的热量为 Q吸=c水m水△t = 4.2×103J/（kg·℃）×0.1kg×（98℃－90℃）=3360J
（5）水的沸点是100℃，而酒精的沸点是78℃，所以不能用酒精温度计探究水沸腾前后温度变化的特点．水银的沸点高于水的沸点，所以可以用水银温度计探究水沸腾前后温度变化的特点
22、要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
【解析】
在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600r/(kW·h)知，每消耗1kW·h的电能，电能表转1600圈，所以，电能表转80圈，电水壶消耗的电能为：W=kW·h=0.05kW·h，电热水壶实际功率：P===1kW=1000W；电热水壶烧水时消耗了电能，从而使电热丝的温度升高，水从电热丝吸收热量，温度升高、内能增加，是通过热传递改变了水的内能；插座是“左零右火上接地”，B插头对应三孔插座的左边，即应该是零线，C插头对应三孔插座的右边，应该是火线；当插头插入插座的瞬间，因为长插脚比其它两脚稍长一些，所以长插脚先接触地线；使金属外壳先与地线相连，然后才是火线和零线的连接；拔插头时，由于火线和零线的这两脚短，刚刚断开火线和零线时，长插脚稍长一些，仍处于连接状态，金属外壳仍未离开地线，因此如果用电器“漏电”，在插插头或拔插头的过程，人不会触电，在这三个插脚中，较长的插脚是A．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）24V；（2）0.364A；（3）0-24V．
【解析】
（1）由图乙知，P在B端时，R1与RAB并联，电流表测通过R1的电流，
由并联电路特点和欧姆定律可得，电源电压：U=U1=I1R1=0.8A×30Ω=24V；
（2）由图知，滑动变阻器的滑片P滑至中点时，R1与RAP并联再与RBP串联，
R1与RAB并联后的等效电阻：R并===5Ω，
所以电路的总电阻：R=R并+RBP=5Ω+×12Ω=11Ω，
串联电路中电流处处相等，所以=，即：===，
所以：U1=U并=U=×24V=V，
所以电流表的示数，即通过R1的电流：IA==≈0.364A；
（3）由图知，当滑片在A点时，R1短路，所以其电压为0；P向B端滑动时，RAP部分阻值不断增大，R并逐渐增大，U并逐渐增大，当P滑到B端时，R1与RAB并联，此时R1两端的电压等于电源电压24V，即R1两端的电压变化范围为0-24V．
答：（1）电源电压为24V；
（2）滑动变阻器的滑片P滑至中点时电流表的示数为0.364A；
（3）滑片P从A向B移动过程中，R1两端的电压变化范围0-24V．
24、N 磁性 0.48W 0.15N
【解析】
（1）根据安培定则，螺线管中电流从B端流入、A端流出，则螺线管的A端为N极；滑动变阻器P向右移动时，接入电路中的电阻变小，电路中电流变大，再线圈匝数一定时，螺线管中电流越大，磁性越强。
（2）小球受到的重力G=mg=40×10-3kg×10N/kg=0.4N。S闭合后，小球悬浮，此时F浮=G+F。此时小球所受浮力F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×50×10-6m3=0.5N，则F= F浮-G=0.5N-0.4N=0.1N。查表可知，此时电路中的电流I=0.2A。根据灯的铭牌可知RL===12Ω，此时灯泡消耗的功率是PL=I2RL=（0.2A）2×12Ω=0.48W。
（3）当小灯泡正常发光时，电路中电流为I=IL===0.5A，查表可知此时通电螺线管对小球的吸引力F=0.25N，此时小球受到向下的力为F+G=0.25N+0.4N=0.65N，而受到向上的力为F浮= 0.5N，0.65N>0.5N，所以小球将沉底。当小球沉底静止时，除了受到F、G、F浮之外，还受到容器底的支持力F支，由受力分析可知：F+G=F浮+F支，则F支=F+G-F浮=0.25N+0.4N-0.5N=0.15N。因容器底对小球的支持力与小球对容器底的压力为一对相互作用力，所以小球对容器底的压力F压= F支=0.15N。
