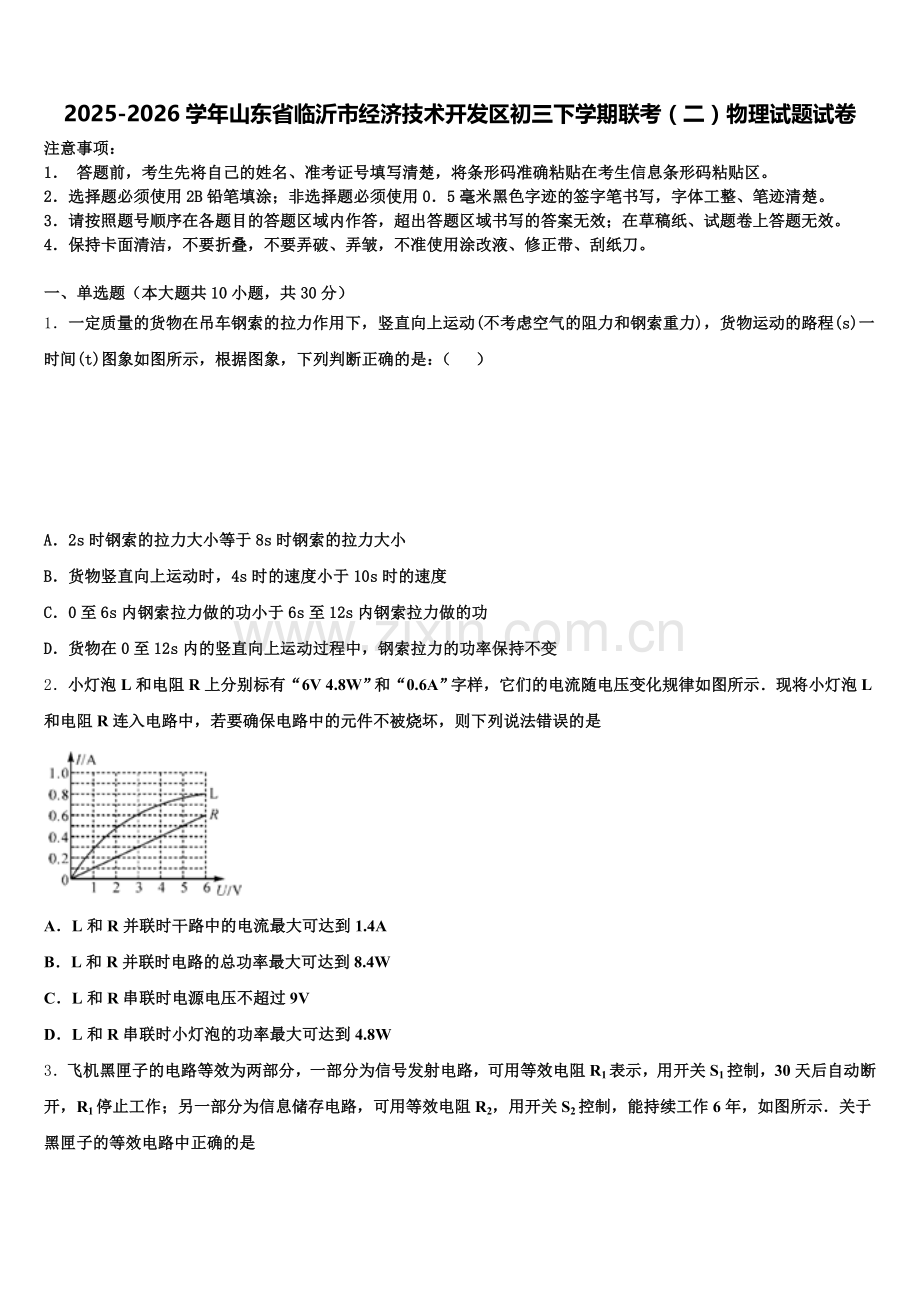

2025-2026学年山东省临沂市经济技术开发区初三下学期联考（二）物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．一定质量的货物在吊车钢索的拉力作用下，竖直向上运动(不考虑空气的阻力和钢索重力)，货物运动的路程(s)一时间(t)图象如图所示，根据图象，下列判断正确的是：（ ）

A．2s时钢索的拉力大小等于8s时钢索的拉力大小
B．货物竖直向上运动时，4s时的速度小于10s时的速度
C．0至6s内钢索拉力做的功小于6s至12s内钢索拉力做的功
D．货物在0至12s内的竖直向上运动过程中，钢索拉力的功率保持不变
2．小灯泡L和电阻R上分别标有“6V 4.8W”和“0.6A”字样，它们的电流随电压变化规律如图所示．现将小灯泡L和电阻R连入电路中，若要确保电路中的元件不被烧坏，则下列说法错误的是

A．L和R并联时干路中的电流最大可达到1.4A
B．L和R并联时电路的总功率最大可达到8.4W
C．L和R串联时电源电压不超过9V
D．L和R串联时小灯泡的功率最大可达到4.8W

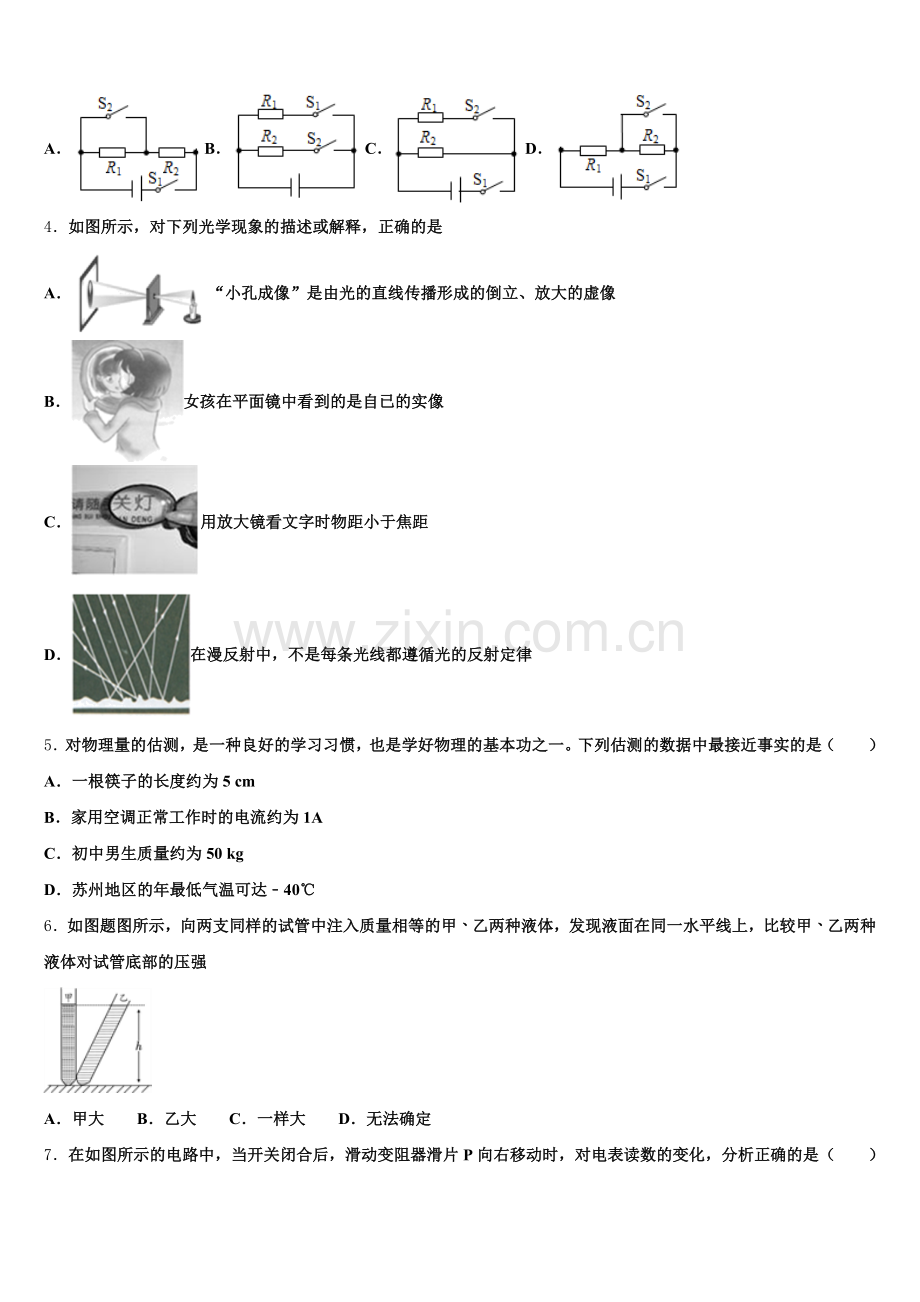

3．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是
A． B． C． D．
4．如图所示，对下列光学现象的描述或解释，正确的是
A． “小孔成像”是由光的直线传播形成的倒立、放大的虚像
B．女孩在平面镜中看到的是自已的实像
C．用放大镜看文字时物距小于焦距
D．在漫反射中，不是每条光线都遵循光的反射定律
5．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列估测的数据中最接近事实的是（　　）
A．一根筷子的长度约为5 cm
B．家用空调正常工作时的电流约为1A
C．初中男生质量约为50 kg
D．苏州地区的年最低气温可达﹣40℃
6．如图题图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强

A．甲大 B．乙大 C．一样大 D．无法确定
7．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（　　）

A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
8．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时

A．电压表V1示数与电流表A示数的比值变大
B．电压表V 示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A 示数的乘积变小
9．物理与我们的实际生活密切相关,下列身边的物理量估测的结果符合实际的是( )
A．手电筒中的电流大约为3A
B．一枚鸡蛋的质量约200g
C．人体的正常体温为370C
D．一般中学生的身高约155mm
10．以下单色光中，属于三原色光之一的是
A．蓝光 B．橙光 C．黄光 D．紫光
二、多选题（本大题共3小题，共12分）
11．“影”是我们日常生活中常见的光现象，如“手影”游戏，电影院放映的“电影”；河边树木在水中形成的“倒影”，春游时留下美好记忆的照片（“摄影”）等，以下列出的“影”与物理知识对应关系正确的是
A．手影…光的直线传播 B．倒影…光的折射
C．电影…凸透镜成像 D．摄影…光的反射
12．如图所示，若要让反射光线射中天花板上的新目标，下列方法可行的是（ ）

A．只将平面镜竖直向上平移一段距离
B．只将平面镜水平向右平移一段距离
C．只将平面镜绕点顺时针转动一定角度
D．只将激光笔的入射光绕点逆时针转过一定角度
13．下列关于电和磁的说法正确的是
A．用磁感线可以描述磁场的强弱
B．电磁起重机利用了电流的磁效应
C．只要导体在磁场中做切割磁感线运动，该导体中就会产生感应电流
D．扬声器是利用通电导体在磁场中受到力的作用来工作的
三、填空题（本大题共5小题，共10分）
14．小丽闻到烧饵块的香味，是因为烧饵块分子在做_____运动；把一壶2kg的水从25℃加热到75℃，水吸收_____J热量（c水＝4.2×103J/（kg•℃））。
15．如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示．闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏．正常发光的小灯泡是_____，其额定功率为_____W，滑动变阻器的最大阻值是_____Ω．

16．取一根直筒形塑料管，在底部扎上橡皮膜，将它竖直放入水槽中，向塑料管内倒入某种液体后，观察到橡皮膜恰好变平，如图所示，则细管内液体的密度_____水的密度（选填“大于”“小于”或“等于”）。若在水槽内撒入食盐并搅拌均匀，塑料管静止时底部的橡皮膜受到盐水的压力_____（选填“变大”“变小”或“不变”）。

17．搓手是通过_____方式改变内能的；运动员打乒乓球，球弹出，这主要是表明力可以改变物体的_____；山顶的气压比山脚的气压_____（填高或低）。
18．如图所示是奥斯特实验的示意图．接通电路后观察到的现象是_____，由此实验得到的结论是_____．如果移走小磁针，该结论_____ （选填“成立”或“不成立”）．

四、计算题（本大题共3小题，共29分）
19．（4分）小明家用燃气灶烧水时，把质量为2kg，初温为20℃的水加热到100℃，共燃烧了0.02m3 的天然气（假设天然气完全燃烧），已知水的比热容为c水 =4.2×103 J/（kg·℃），天然气的热值为q=8.4×107 J/m3 。求
（1）水吸收的热量；
（2）燃气灶烧水时的效率是多少？
20．如图所示，L为标有“6V、3W”的小灯泡，滑动变阻器R最大阻值为12欧，R0为定值电阻。求：

（1）小灯泡正常发光时的电阻。
（2）当S1、S2都断开，滑片P滑到变阻器R的中点时，灯L恰好正常发光，求电源的电压。
（3）当S1、S2都闭合，滑片P滑到b端时，电流表的示数为1.0安，求R0阻值。
21．某电动观光车的技术参数如下表：根据以上技术参数，解答下列问题：（g取10N/kg）
空车质量
1180kg
车身长度
3.8m
满载人员
12人
额定电压
48V
满载时轮胎与地接触面积
4×250 cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
（1）设乘员质量平均为60kg，求满载时车对水平路面的压强？
（2）求观光车在水平路面上以最大速度匀速行驶5×103m所用的时间？
（3）若观光车在水平路面匀速行驶时受到的阻力为2×103N，求观光车匀速行驶5×103m过程中，牵引力所做的功？
五、作图题（本大题共2小题，共4分）
22．如图所示,氢气球下吊一物体,不计空气阻力,物体沿MN方向做匀速直线运动，请画出物体所受力的示意图．

23．根据下列电路图连接实物图连接．

六、实验探究题（本大题共3小题，共15分）
24．学习了光学知识后．李红对有关探究实验进行了回顾和思考：

（1）如图甲是探究光的反射规律的装置；应将一可沿ON折转的白色硬纸板_____放置在平面镜上．
（2）让一束光紧贴硬纸板射向镜面上的O点，可在平面内看到反射光线，实验中使用可折转的硬纸板．除了能呈现光路外，另一个目的是_____．
（3）如图乙是探究平面镜成像特点的实验
①用玻璃棒代替平面镜的目的是_____．
②用两支完全相同的蜡烛A、B的目的是_____．
③细心的李红透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是_____．
④如果在图乙中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将_____（填写“有”或“没有”）蜡烛的像．
25．如图甲是小华同学探究二力平衡条件时的实验情景．
小华将小卡片(重力可忽略不计)两边的线分别跨过滑轮，在线的两端挂上钩码，使作用在小卡片上的两个拉力方向______，并通过调整______来改变拉力的大小．当小卡片平衡时，小华将小卡片转过一个角度，并且保持两根细线平行，松手后小卡片______(选填“能”或“不能”) 在此位置平衡．设计此实验步骤的目的是为了探究__________．为了验证只有作用在同一物体上的两个力才能平衡，在图甲所示情况下，小华下一步的操作是：_______．在探究同一问题时，小明将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小华的实验优于小明的实验．其主要原因是______．
A．减少摩擦力对实验结果的影响 B．小卡片是比较容易获取的材料
C．容易让小卡片在水平方向上保持平衡 D．小卡片容易扭转
26．小刚观察了市场上的“测重仪“后，画出了如图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端已知R0＝10Ω．R的最大阻值为20Ω，电源电压恒为6V，请你综合应用所学知识解答下列问题：

（1）图中的质量表与电阻R、R0_____（选填“串联”或“并联”）接入电路，所以质量表是用_____选填“电流表”或“伏特表”）改装的：
（2）当开关S闭合，不称量物体时，此时电路中的电流是多少A？__________
（3）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少J？_________
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】0-6s和6-12s根据路程时间图像判断，运动状态都是匀速直线运动，速度分别为0.5m/s和0.167m/s，两个时间段都是匀速直线运动，都处于平衡状态，即拉力等于重力，A对。4s的速度根据刚才的计算0.5m/s大于10s时的速度0.167 m/s 。拉力相等，根据功的计算公式，0-6s运动距离为3m，6-12s运动距离为1m，因此0至6s内钢索拉力做的功大于6s至12s内钢索拉力做的功，C错。功率由于拉力等于重力不变，但是速度在6s前后变小，因此功率变小，D错。
2、D
【解析】
(1)灯泡的额定电压UL=6V,电阻R允许通过的最大电流IR,=0.6A,
由图象可以知道,电阻两端允许所加的最大电压UR=6V,,
因为并联电路中各支路两端的电压相等,所以L和R并联时,电路中的最大电压:
U=UL= UR=6V,
由图象可以知道,通过L的电流IL=0.8A ,
因为并联电路中干路电流等于各支路电流之和,所以干路中的最大电流:
I=IL+IR=0.8A+0.6A=1.4A,所以A选项正确的；
电路的最大总功率:
P=UI=6V×1.4A=8.4W，所以B选项是正确的；
(2)因为串联电路中各处的电流相等,且IL,=0.8A,IR=0.6A,
所以L和R串联时,电路中的最大电流:I′=IR=0.6A
由图象可以知道,L两端的电压UL′=3V,
因串联电路中总电压等于各分电压之和,所以电源的最大电压:
U′=UL′+UR=3V+6V=9V,所以C选项是正确的;
小灯泡的最大功率:
PL′=UL′I′=3V×0.6A=1.8W,故D错误，符合题意
3、B
【解析】
A图中的开关S1控制整个电路，故不符合题意；B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意；C图中的开关S1控制整个电路，故不符合题意；D图中的开关S1控制整个电路，故不符合题意；故应选B．
4、C
【解析】
A．小孔成像实验，在光屏上能接收到倒立，放大、等大或缩小的实像，故A错误；
B．在平面镜中看到的是自己的虚像，故B错误；
C．当物距小于焦距时，凸透镜成正立、放大的虚像，放大镜就是利用该原理工作的，故C正确；
D．在漫反射中，每条光线都遵循光的反射定律，故D错误．
5、C
【解析】
A．物理课本的长度约26cm，一根筷子的长度略小于此数值，在25cm左右。故A不符合实际；
B．家用空调额定功率在1100W左右，正常工作时的电流约为I＝＝＝5A。故B不符合实际；
C．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故C符合实际；
D．苏州位于我国南方，最低气温在0℃以上。故D不符合实际。
6、A
【解析】分析：由于乙管的倾斜，判断甲乙两试管中液体的体积的大小，再判断密度的大小，根据判断液体对试管底的压强。
解答：由于甲试管是竖直放置，乙试管倾斜，液体相同深度，所以V乙＞V甲，甲、乙两相同的试管装有质量相等的液体，根据再根据，甲的密度大，甲乙两液面相同，深度相同，甲的压强大。
故选：A。
【点睛】根据试管的倾斜判断甲乙的体积是本题的关键，然后根据密度公式判断液体的密度，最后根据压强公式判断压强的大小。
7、A
【解析】
滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压。电压表V2测得的是滑动变阻器两端的电压；
当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小，即电流表的示数变小；灯泡的电阻不变，电流变小，由U=IR可知，U1变小，即电压表V1的示数变小；总电压不变，故U2变大，即电压表V2的示数变大。
故选A。
8、B
【解析】
由电路图知道，当电键S1 闭合、S2 断开时，R1 与R2 串联，电压表V测电源两端的电压，电压表V1 测R1 的电压，电流表A测电路中的电流．当电键S2 由断开到闭合时，R2被短路，电路为R1 的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2 断开时，电压表V1 测R1 的电压，而电键S2 闭合时，电压表V1测量的是电源电压，故电压表V1 示数变大；电压表V测电源两端的电压，其示数保持不变；
A．电压表V1示数变大，电流表A示数变大，其比值为定值电阻R1的阻值，保持不变，故A错误；
B．电压表V示数不变，电流表A示数变大，其比值变小，故B正确；
C．电压表V1 示数变大，电流表A示数变大，其乘积变大，故C错误；
D．电压表V示数不变，电流表A示数变大，其乘积变大，故D错误．
9、C
【解析】
A、手电中的电流大约0.3A，故A错误；
B、一斤（500g）鸡蛋可称8--10个，那么一个较小的鸡蛋质量约为50g，故B错误；
C、人体的正常体温为37℃左右，故C正确；
D、中学生的身高约155cm，故D错误；
故选C。
此类型的题目要求对所学的物理量有熟悉的认知，特别是单位大小要认识清楚，能对生活中常见的物理量进行估计，要多注意理论联系实际，生活中留心积累。
10、A
【解析】
用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选A.
彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A正确；
B、倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，光的反射形成的，故B错误；
C、电影是利用凸透镜成倒立、放大、实像的原理工作的，故C正确；
D、摄影是利用凸透镜成倒立、缩小、实像，是光的折射形成的，故D错误。
故选：AC。
12、ACD
【解析】
A．将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，可以射中新目标，符合题意；
B．将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，不能射中目标，不符合题意；
C．只将平面镜绕O点顺时针转动一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，则反射光线向右移动，光斑会向上移动，能中目标，符合题意；
D．只将激光笔的入射光绕O点逆时针转过一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，反射光线向右移动，光斑会向上移动，能中目标，符合题意。
13、ABD
【解析】
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．电磁铁应用了电流的磁效应，而电磁起重机的主要部件是电磁铁，因此电磁起重机利用了电流的磁效应；故B正确；
C．导体中产生感应电流的条件是：闭合电路、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中运动，不一定会产生感应电流，故C错误；
D．扬声器是将电信号转化成声信号，即其内部有磁铁和线圈，当线圈中通过变化的电流时，该线圈会在磁场中受力而有规律的振动，进而产生声音，故受利用通电导线在磁场中受力的作用的原理工作的，故D正确．

三、填空题（本大题共5小题，共10分）
14、无规则的 4.2×105J
【解析】
小丽闻到烧饵块的香味，这是因为饵块在不停的做无规则的运动，进入鼻孔的缘故，属于扩散现象；
水吸收的热量：Q吸＝c水m（t﹣t0）
＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）
＝4.2×105J。
15、L1， 0.45W， 20 Ω
【解析】
试题分析：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，
因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，
所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W；
（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U-U1-U2=6V-3V-1.5V=1.5V，
由可得，滑动变阻器接入电路中的电阻：，
则滑动变阻器的最大阻值为20Ω；
（3）由图象可知，当电流和电压增大时，电流的变化量△I小于电压的变化量△U，
由可知，L2的电阻增大，反之，将滑动变阻器的滑片向右移动时，通过L2的电流减小，两端的电压减小，L2的电阻减小．
【考点定位】欧姆定律的应用；电功率的计算
16、小于 不变
【解析】
橡皮膜恰好变平，说明橡皮膜内外压强相等，由图可知，塑料管内液体的深度大于塑料管浸入水中的深度，由p＝ρgh可知玻璃管内液体密度小于水的密度；若在水槽内撒入食盐并搅拌均匀，液体的密度变大，塑料管将上浮，静止时仍然漂浮，其重力不变，则所受浮力不变，根据浮力产生的原因可知，橡皮膜受到盐水的压力大小不变。
17、做功运动状态低
【解析】
力可以改变物体的运动状态和形状；大气压随着高度的增加而减小。改变内能的两种方式是做功和热传递；
【详解】
在搓手的过程中，要克服摩擦做功，使手的温度升高，内能增加，故搓手是通过做功的方式改变内能的；运动员打乒乓球，球弹出，这主要是表明力可以改变物体的运动状态；
由于大气压随着高度的增加而降低，山顶的气压比山脚的气压低；
故答案为：做功；运动状态；低。
此题重点考查了改变内能的方式、力的作用效果和大气压与高度的关系，要认真分析。
18、小磁针偏转；通电导线周围存在磁场；成立；
【解析】
解：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；
故答案为小磁针偏转；通电导线周围存在磁场；成立；
【点评】本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．

四、计算题（本大题共3小题，共29分）
19、（1）6.72×105 J（2）40%
【解析】
试题分析：
解：（1）水吸收的热量：Q吸=cmΔt=4.2×103 J/（kg·℃）×2kg×（100-20）℃=6.72×105 J；（2）燃气灶烧水时的效率是η=Q吸/Q放=6.72×105 J/（8.4×107 J/m3 ×0.02m3 ）=40%。
【考点定位】热量的计算；效率
20、（1）12Ω；（2）9V；（3）36Ω。
【解析】
（1）∵UL＝6V，PL＝3W，∴小灯泡正常发光时的电阻为：RL＝＝12Ω。
（2）当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联（如图1所示）。

∵此时灯L正常发光，
∴此时灯泡两端的电压为6V，电路中的电流为：I串＝IL＝＝0.5A，
滑动变阻器R最大阻值为12Ω，则滑动变阻器此时进入电流知道电阻为＝6Ω，
则滑动变阻器两端的电压为U滑＝I串R滑＝0.5A×6Ω＝3V，
则电源电压为：U＝UL+U滑＝6V+3V＝9V。
（3）当S1、S2都闭合且滑片P滑到b端时，电阻R0和滑动变阻器的最大阻值并联（如图2所示），

∵滑动变阻器的最大阻值接入电路R＝12Ω，
∴通过滑动变阻器的电流为：IR＝＝＝0.75A，
而干路中的总电流I并＝1.0A，
∴通过电阻R0的电流为：I0＝I并-IR＝1.0A-0.75A＝0.25A，
电阻R0的阻值为：R0＝＝＝36Ω。
答：（1）小灯泡正常发光时的电阻约为12Ω；
（2）电源的电压为9V；
（3）R0阻值约为36Ω。
21、（1）1.9×105Pa。（2）400s。（3）1×107J。
【解析】
（1）满载时车对地的压力：F＝G＝mg＝（m1+m2）g＝（1180kg+12×60kg）×10N/kg＝1.9×104N;
车对地的压强：P＝＝＝1.9×105Pa。
（2）最大车速：v＝45km/h＝12.5m/s，所用时间：t＝＝＝400s。
（3）牵引力所做的功：W＝F牵•S＝F阻•S＝2×103N×5×103m＝1×107J。

五、作图题（本大题共2小题，共4分）
22、
【解析】
分析：①若匀速直线运动或静止状态的物体受力，则受到的力一定是平衡力；
②二力平衡的条件是：大小相等，方向相反，作用在同一物体上，作用在同一条直线上；
③地面附近的物体受到重力的作用，重力的方向始终是竖直向下的，与物体的运动情况无关
解答：不计空气阻力，重物在空中沿MN斜向上做匀速直线运动时，处于平衡状态，在运动中重物受到重力、细线的拉力的作用，重力的方向总是竖直向下的，拉力的方向应竖直向上；所以氢气球和重物应该在同一条竖直线上，因此过重心沿竖直向下的方向画出重力G，沿竖直向上的方向画出拉力F拉，而且大小相等，如图所示：

【点睛】画力的示意图，是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．
23、
【解析】
试题分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．
解：根据电流流向法，先从正极出发依次串联开关S3、开关S2、灯泡L2回到负极，然后开关S1和灯泡L1串联以后，把灯泡L1的右端与开关S2的右端相连、开关S1的左端和灯泡L2的左端相连即可，如下图所示：

【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．

六、实验探究题（本大题共3小题，共15分）
24、竖直 探究反射光线、入射光线与法线是否在同一平面内 方便确定像的位置 便于比较像和物的大小关系 玻璃板太厚 没有
【解析】
（1）在探究光的反射规律时，应将白色硬纸板垂直放置在平面镜上，这样可以使反射光线和入射光线在硬纸板上呈现；
（2）实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内；
（3）①为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板代替平面镜；
②选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A的像，来比较像和物的大小关系；
③玻璃板较厚时有两个反射面，玻璃的两个表面同时发生反射，两个反射面各成一个像，所以成两个像；
④在蜡烛像的位置上放一张白纸板，白纸板上不会接到平面镜所成的像，因为平面镜成虚像，虚像不能承接到白纸板上．
25、相反 钩码数量 不能 不在一条直线上的二力是否平衡 剪开纸片 A
【解析】
（1）小卡片两端通过滑轮各挂一个钩码，两个钩码由于重力的作用，通过绳子对小卡片施加了两个向相反方向的拉力，拉力的大小等于钩码的重力，钩码的数量越多，拉力就越大；
（2）小卡片转过一个角度，小卡片两端的拉力就不在同一条直线上，松手后小卡片不能平衡，卡片就会转动，设计此实验步骤的目的是为了探究：不在同一直线上的两个力能否平衡；
（3）为了验证只有作用在同一物体上的两个力才能平衡，应该用剪刀把小卡片剪成两个更小的卡片，观察两个更小卡片是否平衡；
（4）小慧实验用的小卡片重力小，悬在空中时绳子与滑轮间的摩擦力较小；小宇实验用的木块放在水平桌面上，木块和桌面之间的摩擦力较大，摩擦力对实验结果的影响较大；所以，小慧的实验优于小宇的实验，其主要原因是减小了摩擦力对实验结果的影响，故选A．
26、串联 电流表 0.2A 240J
【解析】
由图知，R与R0串联，质量表与电阻串联，所以质量表由电流表改装；不称量物体时，R与R0串联，由电源电压和总电阻求出电流，再根据W＝求出电阻R消耗的电能．
【详解】
（1）由图知，R与R0串联，质量表与电阻串联：故为电流表；
（2）当开关S闭含，不称量物体时，R与R0串联，10Ω+20Ω=30Ω
此时电路中的电流为I===0.2A；
（3）R消耗的电能为：W==(0.2A)2Ω5240J
