2026年山东省青岛市城阳区第九中学初三下学期第八次月考物理试题含解析.doc

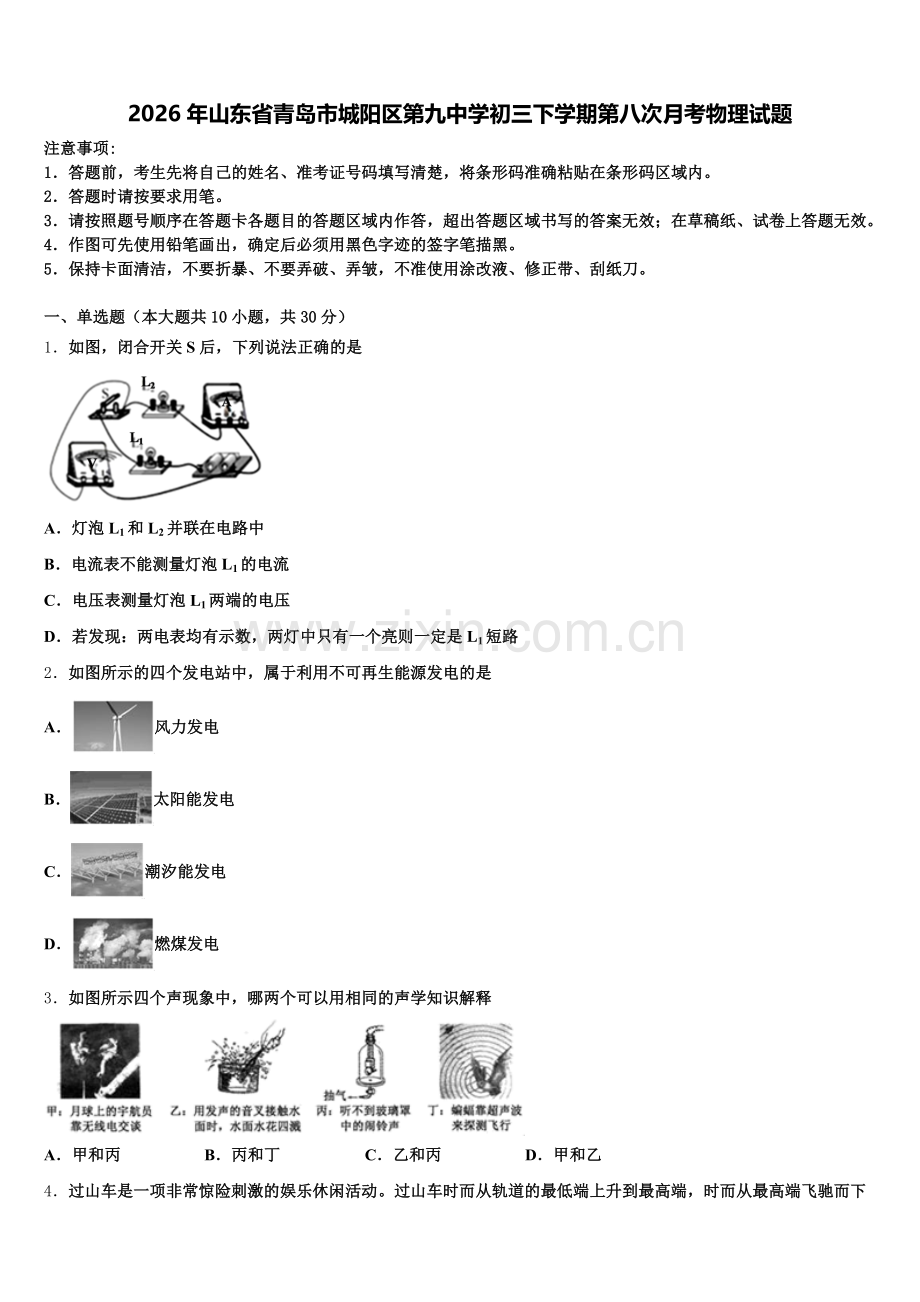

2026年山东省青岛市城阳区第九中学初三下学期第八次月考物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．如图，闭合开关S后，下列说法正确的是

A．灯泡L1和L2并联在电路中
B．电流表不能测量灯泡L1的电流
C．电压表测量灯泡L1两端的电压
D．若发现：两电表均有示数，两灯中只有一个亮则一定是L1短路
2．如图所示的四个发电站中，属于利用不可再生能源发电的是
A．风力发电
B．太阳能发电
C．潮汐能发电
D．燃煤发电
3．如图所示四个声现象中，哪两个可以用相同的声学知识解释

A．甲和丙 B．丙和丁 C．乙和丙 D．甲和乙

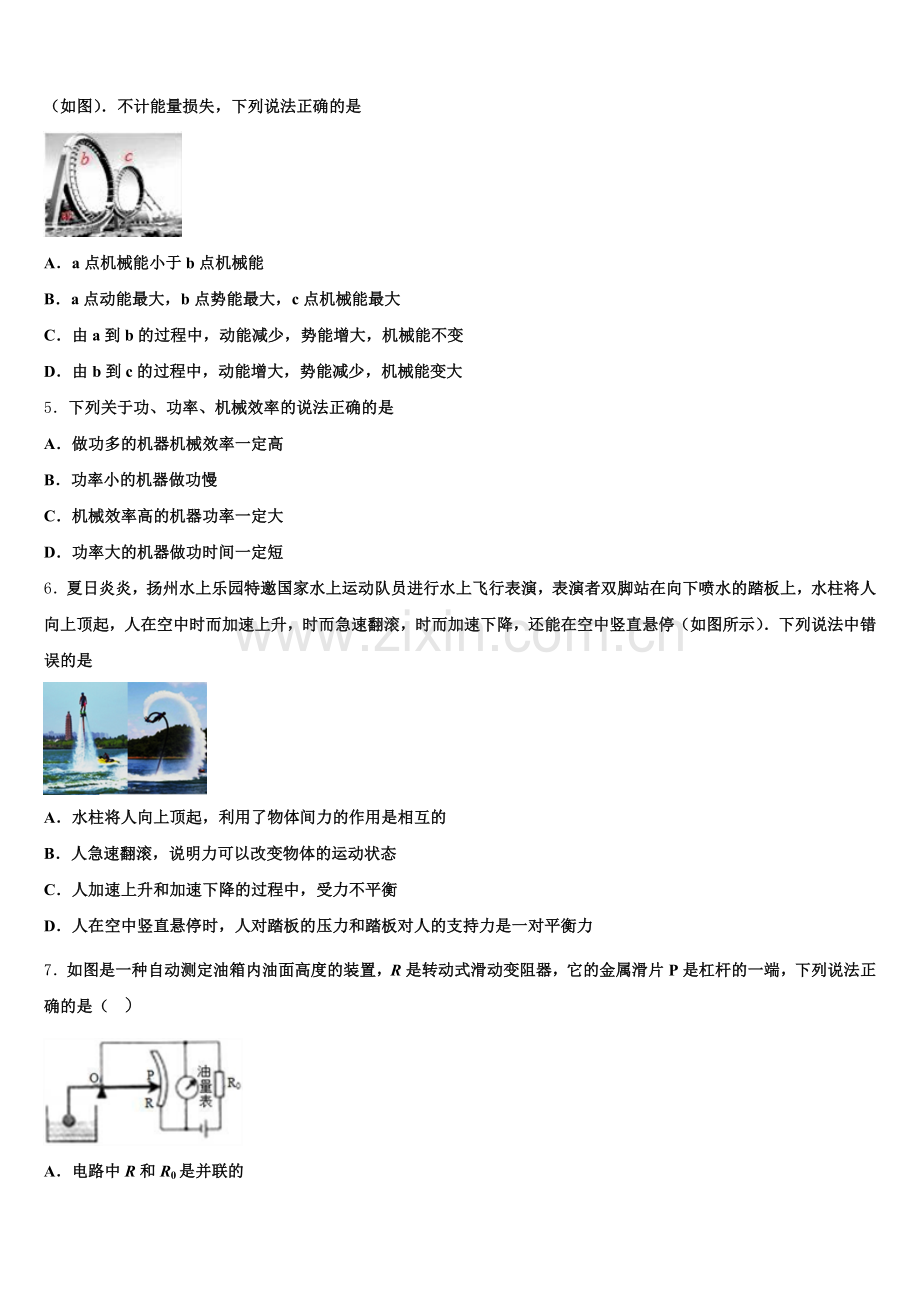

4．过山车是一项非常惊险刺激的娱乐休闲活动。过山车时而从轨道的最低端上升到最高端，时而从最高端飞驰而下（如图）．不计能量损失，下列说法正确的是

A．a点机械能小于b点机械能
B．a点动能最大，b点势能最大，c点机械能最大
C．由a到b的过程中，动能减少，势能增大，机械能不变
D．由b到c的过程中，动能增大，势能减少，机械能变大
5．下列关于功、功率、机械效率的说法正确的是
A．做功多的机器机械效率一定高
B．功率小的机器做功慢
C．机械效率高的机器功率一定大
D．功率大的机器做功时间一定短
6．夏日炎炎，扬州水上乐园特邀国家水上运动队员进行水上飞行表演，表演者双脚站在向下喷水的踏板上，水柱将人向上顶起，人在空中时而加速上升，时而急速翻滚，时而加速下降，还能在空中竖直悬停（如图所示）．下列说法中错误的是

A．水柱将人向上顶起，利用了物体间力的作用是相互的
B．人急速翻滚，说明力可以改变物体的运动状态
C．人加速上升和加速下降的过程中，受力不平衡
D．人在空中竖直悬停时，人对踏板的压力和踏板对人的支持力是一对平衡力
7．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
8．电动机通电后带动其他机器运转，一段时间后，电动机的外壳就会变得烫手，则下列关于能的转化和守恒的说法中正确的是
A．电能全部转化为机械能，总的能量守恒
B．电能一部分转化为机械能，另一部分转化为内能，总的能量守恒
C．电能全部转化为内能，内能守恒
D．电能转化为机械能和内能，机械能守恒
9．下列与声现象有关的说法，正确的是
A．“闻其声而知其人”是根据声音的音色来辨人的
B．声音在真空中的传播速度比在空气中的传播速度大
C．高速公路两旁设置隔音板，是在声源处减弱噪声
D．用超声波能清洗眼镜是因为超声波的速度快
10．如图所示，木块A与小车在水平地面上一起向右运动，各接触面均粗糙，下列说法正确的是( )

A．木块A和小车的总重力与地面对小车的支持力是一对平衡力
B．木块A受到的重力与小车对木块A的支持力是一对相互作用力
C．若小车突然加速时，木块A受到平衡力的作用
D．若木块A随小车一起向右做匀速直线运动，木块A受到向右的摩擦力
二、多选题（本大题共3小题，共12分）
11．小明进行了如图所示的四次测量，其中读数正确的是（　　）
A． 铅笔的长度为7.23cm
B． 物体的重力为2.6N
C． 烧杯与液体的总质量为60g
D．液体的体积为26cm3
12．如图所示，一个小球从某一高度下落，在接触轻质弹簧并压缩弹簧竖直向下运动的过程中，不计空气阻力，下列关于此过程说法正确的是

A．小球的机械能一直在减小
B．当小球向下的速度为0时所受的弹力最大
C．小球从刚开始接触弹簧时开始做减速运动
D．小球不再下降时所受的合力为0
13．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（　　）

A．木块受到的浮力一样大
B．木块在甲液体中受的浮力较大
C．甲液体对容器底部的压强较大
D．盛甲液体的容器对桌面的压强较小
三、填空题（本大题共5小题，共10分）
14．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水的茶杯看此图片，茶杯到图片的距离相同．产生图丙情形是因为光的____（直线传播/反射/折射）所形成的____（实像/虚像）．此成像特点类似于____（放大镜/幻灯机/照相机）．

15．初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、_______定律和_______定律．
16．小明家的常热牌足浴盆额定功率为750W．某次正常工作20min，将10L、20℃的水加热至40℃，此过程中足浴盆消耗电能_____J，水吸收热量_____J，消耗电能转化为水吸收热量的效率为_____％．（c水=4.2×103J/（kg·℃）
17．有一种新型自拍神器（如图），可用手机发出的电磁波来遥控它在空中悬停、飞行、拍照．其镜头部分相当于一个______．拍照时，物体通过镜头成倒立、______的实像．现使自拍神器远离自己，同步传播到手机上自己的像会变______．

18．如图所示滑轮组，每个滑轮重50N，用这个滑轮组把质量为45kg的重物在2s内匀速提升2m，不计绳重和摩擦，在2s内做的有用功为____J，该滑轮组的机械效率为_____，若增加所挂物体的重力，该滑轮组机械效率将____（选填“变大”、“变小”或“不变”）。（g取10N/kg）

四、计算题（本大题共3小题，共29分）
19．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示.滑动变阻器的规格为“ ”，当滑片从最右端向最左端移动的过程中，的图象如图乙所示.求：

（1）的阻值；
（2）电路消耗的最大功率；
（3）当消耗的电功率为时，的阻值.
20．一带阀门的圆柱形容器，底面积是200cm2，装有12cm深的水，正方体M边长为10cm，重20N，用细绳悬挂放入水中，有的体积露出水面，如图所示。试求：

（1）正方体M的密度；
（2）图示状态正方体M受到的浮力；
（3）若从图示状态开始，通过阀门K缓慢放水，当容器中水面下降了2cm时，细绳刚好被拉断，则细绳承受的最大拉力是多少？
21．电动自行车轻便、实用、无污染，很受人们喜爱．若某人骑电动自行车在一段平直的公路上匀速行驶了150m，用时30s，电动自行车的牵引力为20N，在此过程中：电动自行车速度的大小；牵引力所做的功；牵引力做功的功率．
五、作图题（本大题共2小题，共4分）
22．如图所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及力臂L；

23．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′。
（______）

六、实验探究题（本大题共3小题，共15分）
24．小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：
A．电流表
B．电压表
C．滑动变阻器R(阻值1～21Ω)
D．电阻为5Ω的待测灯泡L，(电阻不随温度变化)
E．电源E(电压4.5V并保持不变)
F．开关S及导线若干

(1)根据电路图和实验室提供的器材，可判断出：闭合开关，通过灯泡的最小电流为________A；加在灯泡两端的最大电压为________V；
(2)若小明所选电压表的量程为1～3V、电流表的量程为1～1．6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一．则测出的灯泡的功率范围只能是_______．
(3)小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无示数．为查出电路故障，小明进一步观察并检查电路．当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可判断出电路的故障：
如果小明观察到___________，则故障是______________；
如果小明观察到___________，则故障是____________．
(4)排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是__________(正确／错误)的．
次数
U/V
I/A
P/W
平均值P/W
1

2

3

25．用绳子拉着一个小球在光滑的水平桌面做圆周运动，绳子拉力大小与什么因素有关？小明认为与小球的运动速度有关。于是他用一根橡皮筋连接一个小球，让小球在光滑的水平桌面上以一定速度作圆周运动（如图所示）。改变小球的运动速度，做几次实验，记录现象如表。
小球质量/克
小球速度
橡皮筋长度/厘米
15
慢
10
15
较快
15
15
很快
18

（1）小球在桌面作圆周运动时，其运动状态_____改变（选填“可能”、“一定”或“一定不”）。
（2）小明用橡皮筋代替绳子进行实验的目的是_____。
（3）小玲查阅资料后知道作圆周运动的小球受到的拉力与小球的运动速度、小球的质量以及圆周的半径有关。据此，小玲认为用橡皮筋代替绳子存在着明显的缺陷，请说出理由_____。
26．小明在探究电流与电阻关系的实验中，使用的电源为两节新干电池．

（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替导线将电路改正（导线不允许交叉）；
（________）
（2）电路改正后闭合开关，发现电流表示数几乎为零，电压表有示数，出现这种现象的原因可能是______．
（3）小明进行了三次实验，记录数据如下表所示：
实验序号
电阻
电流
1
5
0.40
2
10
0.20
3
20
0.10
通过表中的数据，可以得出结论______________．
（4）根据上表数据及相关的已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为_______．
（5）小明在桌子上发现一个未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的，调节滑动变阻器，两电表的示数如图乙所示，此定值电阻的阻值为_______．同组的小刚说小明所测得电阻误差较大，原因是__________．
（6）实验中，如果电流表突然损坏，已知滑动变阻器的最大阻值为，被测电阻的阻值为，电源电压未知且保持不变，请你利用剩下的器材测出，在方框内画出此时的实验电路图．
（_________）

参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、由电路图可知，开关S闭合，L1与L2首尾相接，两灯是串联的，S控制所有灯泡，故A错误
B、两灯是串联的，电流表可以测量灯泡 L1 的电流，也可以测量灯泡 L2的电流，故B错误；
C、电压表并联在灯泡L2两端，测量灯泡 L2两端的电压，故C错误；
D、由于两灯泡串联，电流表有示数，只有一个灯泡亮，说明电路是通路，由于电压表并联在灯泡L2两端，电压表也有示数，则不可能是L2短路，一定是L1短路，故D正确．
2、D
【解析】
煤是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、潮汐可以源源不断的得到，是可再生能源；
所以利用不可再生能源发电的是燃煤发电，故D符合题意、ABC不符合题意。
3、A
【解析】
图甲：月球上没有空气，宇航员不能直接交谈，说明真空不能传声；
图乙：说明声音是由物体的振动产生的；
图丙：说明声音的传播需要介质，真空不能传声；
图丁：说明声音能够传递信息．
因此声学知识相同的是图甲和图丙，A选项符合题意．
4、C
【解析】
A、不计摩擦时，过山车从a﹣b﹣c时机械能守恒。不符合题意。
B、a点的动能最大，b点的重力势能最大，a﹣b的过程中，动能转化为重力势能；b﹣c过程中，重力势能转化为动能。不计摩擦，a、b、c三点的机械能相等。不符合题意。
C、a﹣b的过程中，动能转化为重力势能，动能减小，重力势能增大。a、b机械能不变。符合题意。
D、b﹣c过程中，重力势能转化为动能。重力势能减小，动能增大。机械能不变。不符合题意。
5、B
【解析】
A．机械效率是有用功在总功中所占的比例，与做功的多少无关，故A错；
B．功率反映做功的快慢程度，所以功率越小，做功越慢，故B正确；
C．机械效率与功率是两个完全不同的概念，它们之间没有必然的联系，故C错；
D．功率大的机器如果做的功非常多，做功时间也不一定短，故D错．
6、D
【解析】
A．踏板向下喷水，踏板对水有一个向下的力，同时水柱对踏板有一个向上的力，人向上升起，利用了物体间力的作用是相互的原理，故A正确．
B．人急速翻滚时，人运动的速度和方向都发生变化，说明力可以改变物体的运动状态，故B正确；
C．加速上升或加速下降的过程中，运动状态改变，受力不平衡，故C正确；
D．人在空中竖直悬停时，处于平衡状态，人受到的重力和踏板对人的支持力是一对平衡力，而人对踏板的压力和踏板对人的支持力是一对相互作用力，故D错误．
7、C
【解析】
A.由电路图可知，R0与R依次连接即为串联，故A错误；
B.由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；D.油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；
C.同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．
8、B
【解析】
电动机工作时，消耗电能输出机械能，但根据电流的热效应，电机绕圈具有电阻，所以通过电流时会发热，即产生一定的热量，即电动机工作时电能转化为机械能和内能．根据能量守恒的定律，能量不会凭空产生，也不会凭空消失，只会从一种形式转化为另一种形式或在物体间转移，所以消耗的电能等于机械能加上内能．B符合题意．
选B．
重点要理解电能向其它形式的能转化时，除了超导现象以外，都会有内能的产生．
9、A
【解析】
A. “闻其声知其人”是因为不同人的声带结构特点不同，发出声音的音色不同，因此是根据音色来辨别的，故A正确；
B. 声音不能在真空中传播，故B错误；
C. 减弱噪声的途径有：在人耳处减弱、在声源处减弱、在传播过程中减弱，设置隔音板是为了在传播过程中减弱噪声，故C错误；
D. 用超声波能清洗眼镜是利用了超声波能够传递能量，故D错误。
10、A
【解析】
A．木块A和小车的总重力与地面对小车的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，所以是一对平衡力，故A符合题意；
B．木块A受到的重力与小车对木块A的支持力是作用在同一个物体上的两个力，所以不是一对相互作用力，故B不符合题意；
C．若小车突然加速时，木块A由于具有惯性会保持原来的运动状态不变，会有相对于小车向左运动的趋势，故木块A在水平方向上会受到与相对运动趋势相反（即水平向右）的摩擦力，此时木块A处于非平衡状态，故受到非平衡力的作用，故C不符合题意；
D．若木块A随小车一起向右做匀速直线运动，木块A与小车之间没有相对运动的趋势，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用，故D不符合题意。

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．物体左侧与2.00cm对齐，右侧与7.23cm对齐，所以物体的长度为7.23cm-2.00cm=5.23cm，故A错误；
B．弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，此时指针指在“2.6”处，所以物重为2.6N，故B正确；
C．砝码的总质量为60g，但游码没有在0刻线处，所以物体的质量大于60g，故C错误；
D．量筒上0—10ml之间有5个小格，所以每个小格代表2ml，此时凹液面最低处指在26ml处，又因为1ml=1cm3，即液体的体积是26cm3，故D正确．
12、AB
【解析】
A. 小球下落时压缩弹簧，弹簧的形变量逐渐增大，其弹性势能在增大，弹簧的弹性势能是由小球的动能、重力势能转化而来的；因此，小球的机械能一直在减小，故A正确；B. 当小球向下的速度为0时，即弹簧形变达到最大，因此弹簧的弹力最大，所以此时小球所受的弹力最大，故B正确；C. 小球下落时，当接触到弹簧后，重力大于弹力时，仍会继续加速；当重力等于弹力时，小球停止加速；当重力小于弹力时，小球开始减速；故C错误；D. 小球不再下降时，下降到了最低点，此时弹簧的弹性势能最大，弹力大于重力，因此所受的合力不为0，故D错误．故选AB.
（1）小球压缩弹簧时，会将自身的动能、重力势能转化成弹簧的弹性势能，据此判断；（2）小球所受弹性来自弹簧的弹性形变，据此进行分析；（3）小球下落时，当接触到弹簧后，重力大于弹力时，仍会继续加速；（4）小球下降到最低点时，所受弹力最大，弹力大于重力，据此判断．
13、AD
【解析】
试题分析：木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确；故应选AD．
【考点定位】物体的浮沉条件及其应用；压强大小比较；液体压强计算公式的应用

三、填空题（本大题共5小题，共10分）
14、折射 实像 幻灯机
【解析】
茶杯装水后，相当于凸透镜，属于凸透镜成像，是由光的折射形成的。由图知，看到的是倒立放大的实像，幻灯机是根据这个原理制成的。
15、焦耳 帕斯卡（或光的折射）
【解析】
根据物理学史和所学的物理知识可知：
初中学过的物理定律有：牛顿第一定律、光的反射定律、光的折射定律、欧姆定律、焦耳定律、帕斯卡定律等．
要了解一定的物理学史，牢记所学习的定律、原理、公式等，并注意多了解掌握著名的物理学家及其主要成就，作为物理常识，是考试中经常出现的题目．
16、9×105 8.4×105 93.3%
【解析】
此过程中足浴盆消耗电能为W=Pt=750W×1200s=9×105J；
水吸收的热量为Q=cmΔt=4.2×103J/（kg·℃）×10kg×20℃=8.4×105J；
消耗电能转化为水吸收热量的效率为η=Q/W=8.4×105J/9×105J=93.3%．
17、凸透镜缩小小
【解析】
自拍神器前面有一个镜头，镜头就相当于一个凸透镜，并且根据凸透镜成像的规律，照相时，物体离照相机镜头比较远，像是倒立、缩小的实像；现使自拍神器远离自己，根据凸透镜成实像时，物远像近像变小，可知，物距增大，像距变小，像变小．
18、900；90℅；变大
【解析】
试题分析：物体的重力：，有用功：，动滑轮绕3段绳，不计绳重和摩擦，绳子的拉力：，总功：，滑轮组的机械效率：，不计绳重和摩擦，动滑轮重力一定，滑轮组提起的物重越大，有用功越多，但额外功不变，所以机械效率越高。
考点：有用功；滑轮组的机械效率
点评：不计绳重和摩擦，作用在绳子自由端的拉力是物重和动滑轮重的n分之一；滑轮组的机械效率等于有用功和总功的比值。

四、计算题（本大题共3小题，共29分）
19、（1）（2）（3）.
【解析】
（1）由R1的U-I图像可知，通过R1的电流与电压成正比，R1为定值电阻，当U1=6V时，I1=0.6A，由欧姆定律可知：；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率；
（3）当R2消耗的电功率为0.5W时，，----①而，代入①得：，解得R2的阻值：R2=2Ω或R2=50Ω，由图乙可知，当R2最大时，I最小=0.15A，电路总电阻，R2的最大值R最大=R-R1=40Ω-10Ω=30Ω，所以R2=50Ω舍去，R2=2Ω．
20、（1）正方体M的密度为2×103kg/m3；
（2）正方体M受到的浮力为8N；
（3）当容器中水面下降了2cm时，细绳刚好被拉断，细绳能承受的最大拉力是14N．
【解析】
试题分析：（1）根据正方体M边长为10cm，可求其体积大小，利用密度公式ρ=求密度．
（2）由于用细绳悬挂放入水中，有的体积露出水面，求出V排，利用F浮=ρ水gV排可以求出浮力；
（3）根据容器的底面积和水面下降2cm时正方体M浸入水中的体积，利用F浮=ρ水gV排即可求出此时M受到的浮力；由正方体重力和浮力即可求出细绳所能承受的最大拉力
解：（1）正方体M的质量M===2kg，
体积为VM=L3=（10cm）3=1000cm3=1×10﹣3m3，
所以，密度ρM===2×103kg/m3；
（2）由于用细绳悬挂放入水中，有的体积露出水面，则：
V排1=（1﹣）VM=×1×10﹣3m3=8×10﹣4m3，
受到的浮力为：
F浮1=ρ水gV排1=1.0×103kg/m3×10N/kg×8×10﹣4m3=8N；
（3）放入水中后水深为h′，则有Sh′=Sh+V排1，
则h′=h+=0.12m+=0.16m．
原来石块M浸入水中深度为h1=（1﹣）L=×10cm=8cm，
水面下降2cm时正方体M浸入水中深度为h2=h1﹣2cm=8cm﹣2cm=6cm，
则V排2=h2L2=6cm×（10cm）2=600cm3=6×10﹣4m3，
F浮2=ρ水gV排2=1.0×103kg/m3×10N/kg×6×10﹣4m3=6N；
当绳子刚被拉断时有：Fm+F浮2=G，
所以细绳能承受的最大拉力Fmax=G﹣F浮′=20N﹣6N=14N．
答：（1）正方体M的密度为2×103kg/m3；
（2）正方体M受到的浮力为8N；
（3）当容器中水面下降了2cm时，细绳刚好被拉断，细绳能承受的最大拉力是14N．
【点评】此题综合性很强，且难度很大；此题的难点在（3）算出绳子断的临界拉力，增加的拉力就是排出水的重力，根据F浮=ρ水gL2h可求出此时物体浸入水中深度，然后问题可解．
21、（1）5m/s （2）3000J (3)100W
【解析】
（1）电动自行车行驶的速度v=s/t=150m/30s=5m/s；
（2）牵引力所做的功W=Fs=20N×150m=3000J；
（3）牵引力做功的功率P=W/t=3000J/30s=100W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O为支点，要使杠杆平衡且动力最小，就应该让力F作用在A点，OA是最长的力臂，则力F应与OA垂直且向上．如图所示：

23、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图：

六、实验探究题（本大题共3小题，共15分）
24、1.18 4.5 1.24-1.5W 电流表无示数 滑动变阻器断路 电流表有示数 灯泡短路 错误
【解析】
（1）滑动变阻器接入电路的阻值为滑动变阻器最大阻值时，电路电流最小，为I最小=U/RL+R最大=4.5V/6Ω+21Ω≈1.18A；当滑动变阻器接入电路的阻值为零时，加在灯泡两端的电压最大，等于电源电压，为4.5V；
（2）由题意知道，流过电路的最小电流等于电流表量程的三分之一，为I最小 =1.6A/3=1.2A，灯泡的最小功率P最小=I最小2 RL =（1.2A）2 ×6Ω=1.24W，当灯泡两端电压等于电压表最大值3V时，灯泡功率最大，灯泡最大功率是：P最大=U最大2/RL=(3V)2/6Ω=1.5W；则灯泡的功率范围是1.24W～1.5W；
（3）如果电流表无示数，则电路存在断路，电路只有一处故障，故断路位置可能是灯泡断路或滑动变阻器断路，如果灯泡断路，电压表与电源两极相连，电压表示数不为零，如果滑动变阻器断路，电路中无电流，电压表与电源两极不能相连，则电压表示数为零，所以，电路故障是滑动变阻器断路；如果电流表有示数，电路不存在断路，如果灯泡短路，则与灯泡并联的电压表示数为零，所以电路故障是灯泡断路；
（4）灯泡电压增大，电流增大，实际功率增大，灯泡在不同电压下的实际功率不同，求不同电压下功率的平均值是错误的，所以这张表格的设计是错误的．
点睛：本题考查的是“测量灯泡的电功率”的实验，涉及实物电路的连接、求电路电流、灯泡电阻、电路故障分析、实验表格设计评价等问题，需要熟练应用串联电路特点、欧姆定律及电功率公式．
25、一定 通过橡皮筋的伸长来比较拉力的大小 实验中小球速度和圆周半径都在发生改变
【解析】
（1）速度大小和运动方向的变化，都属于运动状态的变化，当小球做圆周运动时，速度方向时刻改变，所以运动状态一定改变；
（2）橡皮筋伸长的长度越大，说明其产生的弹力越大，小明用橡皮筋替代绳子进行实验的目的是通过橡皮筋的伸长来比较拉力的大小；
（3）橡皮筋受力，就会变长，要探究小球所受到的拉力与运动速度及质量的关系，需保持小球运动半径不变，而实验中小球运动速度发生变化时，橡皮筋就会变长，圆周半径就会发生改变；
26、 电阻断路 电压一定时，通过导体的电流与导体的电阻成反比 10 4 没有多次测量取平均值，减小误差
【解析】
（1）由图知，电压表在电阻R与滑动变阻器两端，应将电压表与电阻R并联，电路如图：

（2）后闭合开关，发现电流表示数几乎为零，说明电路中几乎无电流通过，有可能断路也有可能接入滑动变阻器阻值过大，电压表有示数，说明一定是电阻R某处发生断路；
（3）分别将5Ω、20Ω的电阻接入电路，调节滑动变阻器的滑片，保持电压表的示数不变，使定值电阻两端的电压不发生变化，定值电阻两端的电压：U=IR=0.4A×5Ω=0.2A×10Ω=20Ω×0.1A=2V，可见电压一定时，通过导体的电流与导体的电阻成反比；
（4）定值电阻两端的电压保持2V不变，根据串联电路分压原理可知，当定值电阻最大时，滑动变阻器连入电路的阻值最大：，即，解得R变=10Ω；
（5）如图乙电压表量程3V，最小分度值为0.1V；图中示数为2V，电流表量程为0.6A，最小分度值为0.02A，图中示数为0.5A；根据欧姆定律可知该定值电阻阻值为；但由于只做了一次实验，没有多次测量取平均值来减小误差，所以最终结果的误差可能较大；
（6）电压表测量滑动变阻器R两端电压，分别调节滑片将滑动变阻器接入最大阻值处，读出电压表示数，结合欧姆定律计算电路中的电流，再根据串联分压原理计算电阻Rx两端电压，最终根据欧姆定律求出Rx两端电压即可,具体电路图如下：
