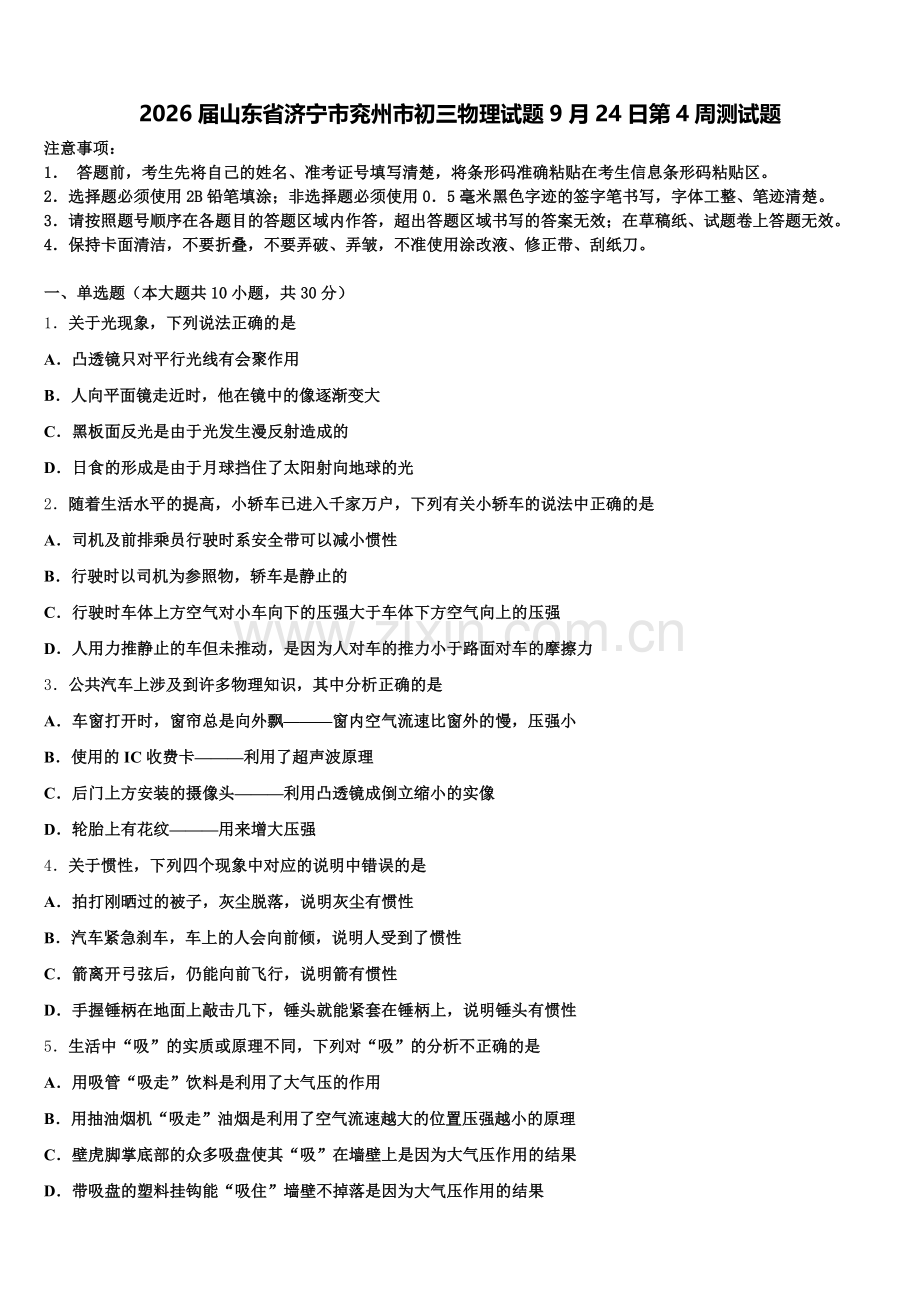

2026届山东省济宁市兖州市初三物理试题9月24日第4周测试题含解析.doc

2026届山东省济宁市兖州市初三物理试题9月24日第4周测试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．关于光现象，下列说法正确的是
A．凸透镜只对平行光线有会聚作用
B．人向平面镜走近时，他在镜中的像逐渐变大
C．黑板面反光是由于光发生漫反射造成的
D．日食的形成是由于月球挡住了太阳射向地球的光
2．随着生活水平的提高，小轿车已进入千家万户，下列有关小轿车的说法中正确的是
A．司机及前排乘员行驶时系安全带可以减小惯性
B．行驶时以司机为参照物，轿车是静止的
C．行驶时车体上方空气对小车向下的压强大于车体下方空气向上的压强
D．人用力推静止的车但未推动，是因为人对车的推力小于路面对车的摩擦力
3．公共汽车上涉及到许多物理知识，其中分析正确的是
A．车窗打开时，窗帘总是向外飘———窗内空气流速比窗外的慢，压强小
B．使用的IC收费卡———利用了超声波原理
C．后门上方安装的摄像头———利用凸透镜成倒立缩小的实像
D．轮胎上有花纹———用来增大压强
4．关于惯性，下列四个现象中对应的说明中错误的是
A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性
B．汽车紧急刹车，车上的人会向前倾，说明人受到了惯性
C．箭离开弓弦后，仍能向前飞行，说明箭有惯性
D．手握锤柄在地面上敲击几下，锤头就能紧套在锤柄上，说明锤头有惯性
5．生活中“吸”的实质或原理不同，下列对“吸”的分析不正确的是
A．用吸管“吸走”饮料是利用了大气压的作用
B．用抽油烟机“吸走”油烟是利用了空气流速越大的位置压强越小的原理
C．壁虎脚掌底部的众多吸盘使其“吸”在墙壁上是因为大气压作用的结果
D．带吸盘的塑料挂钩能“吸住”墙壁不掉落是因为大气压作用的结果
6．在如图所示的电路中，电源电压保持不变.闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后15s内定值电阻R1产生的热量为60J.下列结果正确的是

A．电源电压为10V
B．R1的阻值为9Ω
C．滑动变阻器R的最大阻值为12Ω
D．R1先后两次消耗的电功率之比4:3
7．下列符合家庭电路用电安全原则的是
A． B．​
C． D．​
8．如图所示的物态变化实例中，由于液化形成的是（ ）
A．立春时节冰化成的水 B．白露时节草叶上的露珠
C．大雪时节落在地上的雪 D．冬至时节房檐上的冰挂
9．甲、乙两小车同时同地沿同一直线匀速直线运动，它们的s­t图象分别如图所示，根据图象分析可知( )

A．v甲＝0.6 m/s，v乙＝0.4 m/s B．经过6 s两小车一定相距6.0 m
C．经过6 s两小车一定相距4.8 m D．经过6 s两小车可能相距2.4 m
10．下列物理知识不正确的是
A．“帕斯卡裂桶实验”说明水的压强随着水的深度的增大而增大
B．玩具不倒翁之所以不倒，是因为物体重心越低，就越稳定
C．桌面对书的支持力和书对桌面的压力是一对平衡力，大小总是相等的
D．浮力产生的原因是液体对浸入液体中的物体有竖直向上的压力差
二、多选题（本大题共3小题，共12分）
11．如图所示，将一个小球先后放入甲、乙两个盛满不同液体的溢水杯中，小球在甲杯中漂浮，在乙杯中沉底，甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，则下列说法不正确的是（　　）

A．小球在甲杯中受到浮力作用，在乙杯中不受浮力作用
B．小球在甲杯中受到的浮力为0.5N，在乙杯中受到的浮力小于0.4N
C．小球的质量为50g
D．甲杯液体的密度小于乙杯液体的密度
12．.水平桌面上放置一底面积为S的薄壁圆筒形容器，内盛某种液体，将质量分别为mA、mB、mc，密度分别为A、B、c的均匀实心小球A、B、C放入液体中，A球漂浮，B球悬浮，C球下沉，如图所示，它们所受的浮力分别为FA、FB、Fc。下列选项正确的是

A．若mA = mB = mc，则FA = FB > Fc
B．将C球截去部分后，剩余部分可能上浮
C．只取出A球，容器中液面的高度降低了
D．三球放入液体前后，液体对容器底部的压强变化了
13．如图甲所示电路，电源电压保持不变．电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”．滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示．下列说法正确的是（　　）

A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
三、填空题（本大题共5小题，共10分）
14．在图所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好．
（1）请判断该电路中存在的故障可能是_____（请将几种可能填写完整）．
（2）若将一个电压表正确并联在灯的两端，闭合电键S，若电压表有示数，说明故障是_____；若电压表无示数，说明故障是_____．

15．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．

16．如图所示，“马踏飞燕”是汉代艺术家高度智慧、丰富想象、浪漫主义精神和高超艺术的结晶。有一“马踏飞燕”工艺品其质量为8 kg，若飞燕与水平桌面的接触面积为20cm2，则对水平桌面的压强为 ___________ Pa．

17．从MP3耳机中听到的乐曲声是由耳机膜片的_____产生的．音量太大会使耳膜受损，为此需要减小声音的_____（填“音调”“响度”或“音色”）．
18．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲_____F乙、两杯液体的密度ρ甲_____ρ乙、两个烧杯底部所受液体的压强p甲_____p乙（选填”大于”、“小于”或”等于“）

四、计算题（本大题共3小题，共29分）
19．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：

（1）将2kg水从20℃加热到75℃需要吸收多少热量；
（2）用高档将2kg水从20℃加热到75℃需要多少时间；
（3）只闭合S、S2时，电热水器的电功率是多少．
20．如图为目前国内最大吨位薄膜太阳能动力豪华游船，排水量为43.9t，航速为最大18km/h。（海水密度约为1.0×103kg/m3）
游船满载时受到海水的浮力是多少？以最大航速匀速航行时所受海水阻力为游船重力的0.1倍，那么该游船以最大航速匀速航行时，推力的功率为多少？
21．如图所示，L为标有“6V、3W”的小灯泡，滑动变阻器R最大阻值为12欧，R0为定值电阻。求：
小灯泡正常发光时的电阻。当S1、S2都断开，滑片P滑到变阻器R的中点时，灯L恰好正常发光，求电源的电压。当S1、S2都闭合，滑片P滑到b端时，电流表的示数为1.0安，求R0阻值。
五、作图题（本大题共2小题，共4分）
22．如图所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L。

23．在通电螺线管附近有个小磁针，小磁针静止时N极所指的方向如图所示，请在图中标出通电螺线管的N、S极及电源的正、负极；

六、实验探究题（本大题共3小题，共15分）
24．在做“研究凸透镜成像规律”的实验过程中．
（1）实验装置正确安装并调节后，小芳同学某次实验情景如图甲所示，此时她在光屏上看到了烛焰清晰的像，生活中的________________就是利用这一原理制成的

（2）若凸透镜的位置固定不动，将蜡烛向左移动．应向___________（选填“左”或“右”）移动光屏才能在光屏上得到清晰的像．
（3）实验结束后，小芳想：如果将1中的凸透镜换成凹透镜，光屏上会得到一样的像吗？请你在图乙中作出物体AB通过凹透镜所成的像，以便帮助小芳解决疑惑．
（_____）
25．某实验小组的同学通过图甲所示的电路进行实验探究．

（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝_____Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为_____W．
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____．
26．某同学想测一块圆柱形实心铝锂合金的密度，他找来天平（含砝码）、量筒、足量的水和细线（不计质量和体积）按照表格中的顺序进行了测量。
把天平放在水平台上，游码移动到标尺左端零刻线处，发现指针的位置如图甲所示，他把平衡螺母向______（选填“左”或“右”）调节，使天平横梁在水平位置平衡；请把表中空白之处补充完整。
合金质量
m/g
量筒中水的体积V /cm3
水和合金的总体积
V总/cm3
_____
合金的密度
_____
50
90
40
_____
（3）如图乙该同学在测量体积过程中，把合金放入量筒时，不慎掉入量筒水中，发现有水溅出，则这样测出的密度_____（选填“偏大”或“偏小”），正确的操作是_____。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
凸透镜对任何光线都有会聚作用，故A错误；平面镜所成的像与物大小相等，故人向平面镜走近时，他在镜中的像不变，故B错误；当黑板表面太光滑，光射到这里发生了镜面反射，反射光线朝着同一方向射出，反射光线方向的同学看不清黑板上的字，这就是黑板反光问题，故C错误；光在同一种均匀介质中是沿直线传播的，故日食的形成是由于月球挡住了太阳射向地球的光导致的，故D正确，故选D．
2、B
【解析】
A．惯性是物体本身固有的一种性质，惯性大小与物体质量有关，司机及前排乘员行驶时系安全带可以减轻因突然减速时，由于惯性造成的伤害。故A错误；
B．我们说物体运动还是静止是以参照物来说的，小轿车行驶过程中以司机为参照物，轿车位置没有变化，所以是静止的。故B正确；
C．轿车行驶时车体上方空气流动速度快，下方空气流动速度慢，空气对小车向下的压强小于车体下方空气向上的压强。故C错误；
D．当人推静止的物体时，物体与地面之间会产生一个静摩擦力，人用力推静止的车但未推动，是因为人对车的推力等于路面对车的摩擦力。故D错误。
3、C
【解析】
A. 车窗打开时，遮阳的窗帘总是往外飘，说明车窗外空气流速快，压强小。故A错误；
B. 公交车上使用的IC收费卡内嵌有一组特别的感应线圈，在这种卡片靠近读卡器时，读卡器内发出的特别的射频载波在IC卡片的感应线圈周围形成一个具有一定强度的交变磁场， 所以IC卡是利用电磁感应来工作的，故B错误；
C. 摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像，故C正确；
D. 轮胎上有花纹是增大接触面的粗糙程度增大摩擦力，故D错误。
4、B
【解析】
A．用力拍打被子，被子运动，而灰尘由于惯性要保持原来的静止状态，所以灰尘就和被子分离了，利用了灰尘的惯性，故A正确；
B．汽车急刹车时，人由于惯性仍然保持原来的运动状态，因此人会向前倾，这说明人有惯性。惯性是物体保持原来运动状态不变的性质，不是一种力，不能说受到了惯性，故B错误；
C．箭离开弓弦后，仍能向前飞行，是因为箭具有惯性，故C正确；
D．把锤柄在地面上撞击，当锤柄遇到地面停下后，锤头因为惯性，继续保持运动状态，所以能紧紧地套在锤柄上，是利用了锤头的惯性，故D正确。
5、C
【解析】
A． 我们能利用吸管把瓶中的饮料吸到嘴里，是利用大气压强，将饮料压入口中；故A正确；
B． 抽油烟机是空气流速加快，油烟机内的空气压强减小，外界压强大，从而把油烟抽走，故B正确；
C. 壁虎脚掌底部的众多吸盘使其“吸”在墙壁上是因为分子引力作用的结果，故C不正确；
D．吸盘要固定在墙上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，故D正确．
6、B
【解析】
由电路分析可知，定值电阻R1与滑动变阻器R串联，电压表测R两端的电压．因串联电路中各处的电流相等，所以，当滑片在中点时，电流中电流：I1=，串联电路中总电压等于各分电压之和，电源电压：U=I1R1+UR=+4V，当滑片滑到b端时，R接入电路的电阻变大，电压表示数应增大，即滑片滑到b点时，滑动变阻器两端电压为U2=4V+2V=6V，此时电路中的电流：I2=，则电源电压：U=I2R1+UR′=+6V，因电源的电压不变，所以，+4V=+6V，解得：R1=R，则电源的电压：U=I1R1+UR=+4V=12V，故A错误；、
当滑片滑到b点时，R1两端电压为U1=12V-6V=6V，R1的阻值：R1== 9Ω，故B正确；
因R2=R，故R的最大阻值为9Ω，故C错误；
滑片在中点时和滑片在b点时，电路中的电流之比：，R1先后两次消耗的电功率之比：，故D错误．
7、C
【解析】
试题分析：火线首先进入开关，是避免当开关断开时，灯泡仍然和火线相连接，人再去接触灯泡时，仍然有触电的危险，因此家庭电路中开关只能接在火线上，三孔插座的用法是左零右火上接地，故C符合题意．
考点：安全用电原则
8、B
【解析】
A. 立春时节冰化成的水，即固态变为液态的过程，是凝固现象，故A不符合题意；
B. 白露时节草叶上的露珠，是水蒸气遇冷液化形成的小水珠，故B符合题意；
C. 大雪时节落在地上的雪，雪是水蒸气遇冷凝华形成的，故C不符合题意；
D. 冬至时节房檐上的冰挂，是水凝固而变成冰，故D不符合题意；
故选B．
点睛：物质通常存在三种状态，物质由一种状态变为另一种状态的过程，叫物态变化，总共有六种变化过程，像这类的题目，只要记清楚物态变化过程即可正确解题．
9、D
【解析】
图象中横纵坐标表示的是时间，纵坐标上表示路程；
A．由图可知，当t=6s时，甲通过的路程为s甲=3．6m，乙车通过的路程为s乙=3．3m，
则，，故A错误；
BCD．由图象可看出：经过6s，甲车的路程是3．6m，乙车的路程是3．3m，
若两车运动方向相同，则两车相距3．6m﹣3．3m=3．4m，
若两车运动方向相反，则两车相距3．6m+3．3m=4．8m，故BC错误，D正确；
故选D．
10、C
【解析】
A．帕斯卡裂桶实验，说明水的深度影响水产生压强的大小，深度越大，压强越大，故A正确；
B．物体的重心越低，稳定性越好，“不倒翁”之所以不倒是因为重心很低，故B正确；
C．桌面对书的支持力和书对桌面的压力作用在不同物体上，不是一对平衡力，故C错误；
D．浮力产生的原因是液体对物体向上的压力大于向下的压力，向上、向下的压力差即浮力，故D正确．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
AB.小球先后放入甲、乙两个盛满不同液体的溢水杯中，根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，则：甲杯中小球受到的浮力F甲＝G排甲＝0.5N；在乙杯中受到的浮力F乙＝G排乙＝0.4N；故AB错误；
C.由于小球在甲杯漂浮，根据漂浮条件可知：G甲＝G排甲＝0.5N；小球的质量m＝＝0.05kg＝50g，故C正确；
D.小球在甲杯漂浮，则：ρ甲＞ρ球，小球在乙杯下沉，沉入水底，则：ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故D错误．
12、ACD
【解析】分析：A、知道A球漂浮、B球悬浮（三球的质量相等、重力相等），根据物体的浮沉条件来判断；
B、C球下沉，可知C球密度大于液体密度，从而进行判断；
C、取出A球，排开水的体积减小；
D、三球放入液体前后，液体的深度变化了，所以压强变化。
解答：A、由题知，三球的质量相等、重力相等，A球漂浮，B球悬浮，受到的浮力相等，C球下沉，浮力小于重力，所以，故A正确；
B、C球下沉，可知C球密度大于液体密度，将C球截去部分后，剩余部分密度不变，还是大于液体密度，所以下沉，故B错误；
C、取出A球，排开水的体积减小了，所以容器中液面的高度降低了，故C正确；
D、三球放入液体前后，液体的深度变化了，所以压强变化了，正确。
故选：ACD。
【点睛】本题综合考查了学生对阿基米德原理、物体的浮沉条件的掌握和运用，灵活运用物体漂浮（F浮=G）、悬浮（F浮=G、ρ液=ρ）、沉底（F浮＜G、ρ液＜ρ）的特点是本题的关键。
13、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率．
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流．
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确．
故选ACD．
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度．

三、填空题（本大题共5小题，共10分）
14、（1）L短路、L断路、R断路；（2）L断路； R断路、L短路．
【解析】
试题分析：（1）根据电路图可知，灯泡与电阻串联，闭合电键S，灯L不亮，说明故障可能为L短路或L断路或R断路．
（2）当L断路时，电压表的正负接线柱与电源两极相连，故电压表有示数；
当L短路时，电压表测量导线两端电压，示数为零；当R断路时，电压表不能与电源两极相连，示数仍然为零．
考点：电流表、电压表在判断电路故障中的应用
15、电流表 不是 右
【解析】
由图知，电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，
由电路图可知，左侧的变阻器和Rx串联（Rx起保护电路的作用），
串联电路中的总电阻：R＝R滑+Rx，
则电路中的电流I＝=，
由于物体对托盘施加的压力等于物体的重力，物体的重力与质量成正比，而缩短的长度与弹簧所受的压力成正比，所以，缩短的长度与物体的质量成正比；
由于变阻器连入电路的电阻与电阻线的长度成正比，所以质量越大，变阻器连入电路的电阻越小，
由I＝可知，I与R滑不成正比或不成一次函数关系；
故电路中的电流与物体的质量不成正比，即电流表的示数不是均匀的．
由上面分析可知，不放物体时即指针“零刻度”上时，是变阻器的电阻全连入电路，则此时电路中的电流最小为：Imin＝；
如果使用一段时间后，电池两端电压降低，则根据欧姆定律可知，电路中电流变小；为了使不放物体时指针仍在“零刻度”上，即应使电路中电流变大，所以应减小Rx的阻值，即把滑片P向右移动合适距离，使电路中的电流保持为原来的Imin值．
16、4.0×104
【解析】
工艺品的重力： ；
工艺品放在水平桌面上，对水平地面的压力等于工艺品的重力： ；
工艺品对水平地面的压强： 。
17、振动 响度
【解析】
声音是由振动产生的，耳机中乐曲是由耳机膜片振动产生的．MP3耳机声音响度过大时会导致耳机音量过大，需要减小声音的响度．
18、 等于 小于 小于
【解析】解：由图可知，密度计在甲、乙液体中处于漂浮状态，此时所受浮力等于其重力，即F浮=G，
两密度计完全相同，重力相等，所以密度计在两种液体中所受的浮力相等，F甲=F乙；
甲中密度计排开液体的体积大于乙中密度计排开液体的体积，根据F浮=ρ液gV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据P=ρgh可知，甲烧杯底部受到的压强小，即P甲＜P乙；
点睛：本题考查了阿基米德原理、物体的浮沉条件和液体压强公式的应用，利用好物体浮沉条件F浮=G是解题的关键。

四、计算题（本大题共3小题，共29分）
19、（1）4.62×105J；（2）525s；（3）220W
【解析】
（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；
（2）由η=×100%可得，消耗的电能：W===5.775×105J，由P=可得，需要的加热时间：t′===525s；
（3）由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1===880W，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W．
20、（1）4.39×105N；（2）2.195×105W。
【解析】
（1）由阿基米德原理可得，游船满载时受到海水的浮力：F浮=G排=m排g=43.9×103kg×10N/kg=4.39×105N；
（2）因为游船漂浮，所以游船的重力：G=F浮=4.39×105N，
匀速航行时受到的阻力：f=0.1G=0.1×4.39×105N=4.39×104N，
匀速航行时，推力和阻力是平衡力，由二力平衡条件得到推力F=f=4.39×104N，
最大航速v=18km/h=5m/s，
则以最大航速匀速航行时，推力的功率：P==Fv=4.39×104N×5m/s=2.195×105W。
答：（1）游船满载时受到海水的浮力是4.39×105N；
（2）推力的功率为2.195×105W。
21、（1）12Ω；（2）9V；（3）36Ω。
【解析】
（1）∵UL＝6V，PL＝3W，∴小灯泡正常发光时的电阻为：RL＝＝12Ω。
（2）当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联（如图1所示）。

∵此时灯L正常发光，
∴此时灯泡两端的电压为6V，电路中的电流为：I串＝IL＝＝0.5A，
滑动变阻器R最大阻值为12Ω，则滑动变阻器此时进入电流知道电阻为＝6Ω，
则滑动变阻器两端的电压为U滑＝I串R滑＝0.5A×6Ω＝3V，
则电源电压为：U＝UL+U滑＝6V+3V＝9V。
（3）当S1、S2都闭合且滑片P滑到b端时，电阻R0和滑动变阻器的最大阻值并联（如图2所示），

∵滑动变阻器的最大阻值接入电路R＝12Ω，
∴通过滑动变阻器的电流为：IR＝＝＝0.75A，
而干路中的总电流I并＝1.0A，
∴通过电阻R0的电流为：I0＝I并-IR＝1.0A-0.75A＝0.25A，
电阻R0的阻值为：R0＝＝＝36Ω。
答：（1）小灯泡正常发光时的电阻约为12Ω；
（2）电源的电压为9V；
（3）R0阻值约为36Ω。

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据杠杆的平衡条件可知，当力臂最大时，所用的力最小，最大的力臂就是力的作用点与支点连线的距离，最小的力是通过力的作用点垂直于力臂的；如下图所示。

23、
【解析】
试题分析：小磁针静止时N极所指方向为该处磁场方向，由此可以确定螺线管的N极、S极，然后根据安培定则可知螺线管上电流方向向上，电源“+”极在右“-”极在左．
考点：安培定则

六、实验探究题（本大题共3小题，共15分）
24、照相机 左
【解析】
（1）由图知，像距小于物距，此时成倒立、缩小的实像，照相机是根据这个原理制成的；
（2）若凸透镜的位置固定不动，将蜡烛向左移动，相当于增大了物距，根据凸透镜成像规律，像距会随之减小，故应向左移动光屏才能得到清晰地像；
（3）根据折射定律做出物体AB通过凹透镜所成像的光路图，如下图，由图可知光线不能会聚到一起，故光屏上得不到像，站在凹透镜右侧通过凹透镜可以看到缩小的正立的虚像．

25、C 10 减小误差 0.8 灯丝电阻会随温度而发生变化
【解析】
（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；
（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化．
【详解】
（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；
B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；
故选C；
（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：
R＝＝10Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；
（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线．
26、右 92 合金的体积V金/cm3 2.3×103 偏大 用细线悬挂合金缓慢浸没在水中
【解析】
根据题中“某同学想测一块圆柱形实心铝锂合金的密度”可知，本题考查密度的测量。考查了有关天平的使用及读数，密度的计算。根据天平的使用规则和实验原理完成实验。
【详解】
（1）如图甲所示指针偏左，平衡螺母向右调节，使横梁在水平位置平衡；
（2）游码标尺的分度值是0.2g，合金的质量为m＝50g+20g+20g+2g＝92g；
合金的体积V＝90cm3﹣50cm3＝40cm3；故表头为“合金的体积V金/cm3”
则合金的密度。
（3）测量合金体积的操作中，放入合金时，不慎掉入量筒的水中，这样引起求得的合金的体积偏小，从而引起密度测量值偏大；正确的操作是用细线悬挂合金缓慢浸没在水中（既能防止水溅出，还可以避免损坏量筒）。
