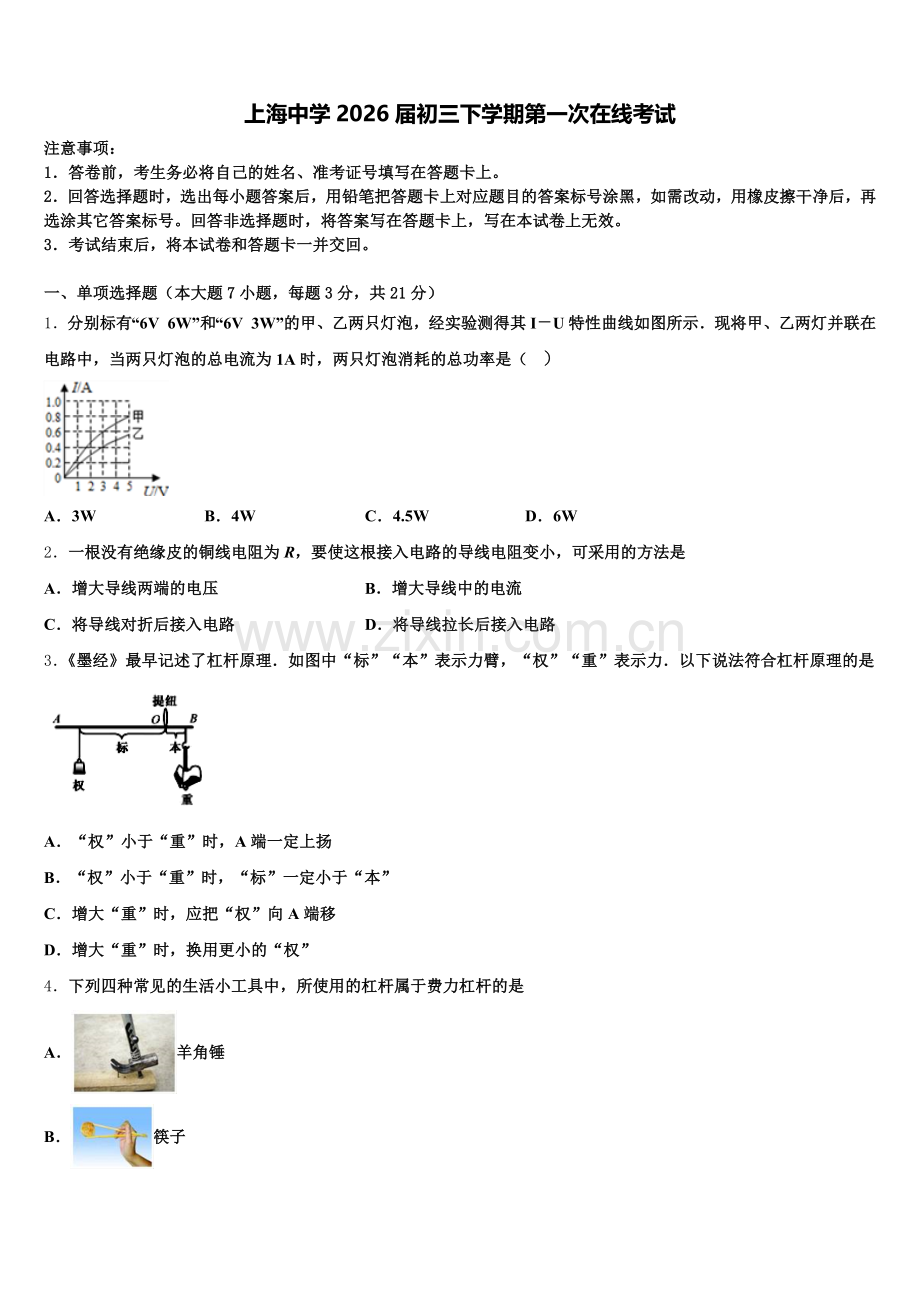

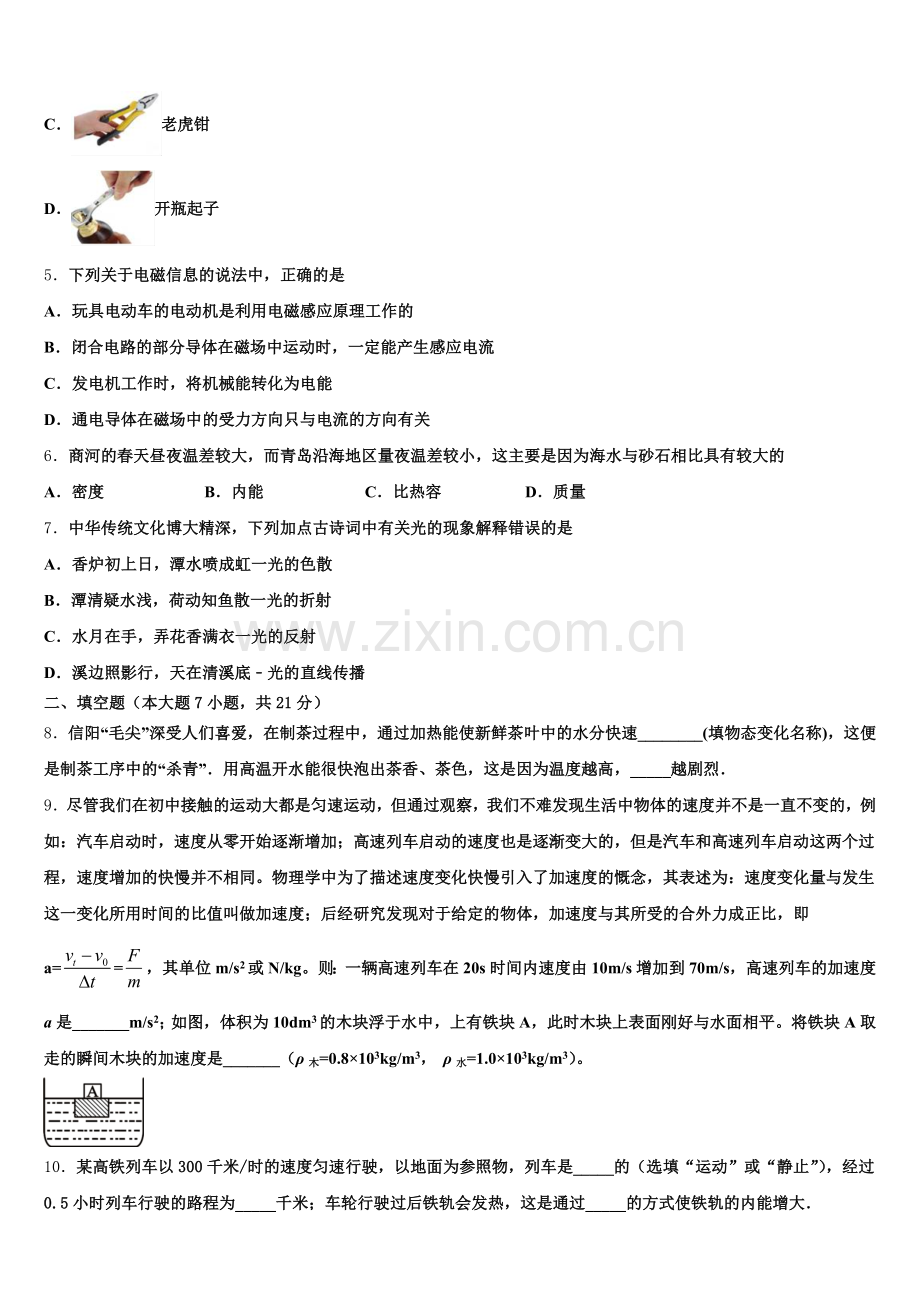

上海中学2026届初三下学期第一次在线考试含解析.doc

上海中学2026届初三下学期第一次在线考试
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．分别标有“6V  6W”和“6V  3W”的甲、乙两只灯泡，经实验测得其I－U特性曲线如图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（ ）

A．3W B．4W C．4.5W D．6W
2．一根没有绝缘皮的铜线电阻为R，要使这根接入电路的导线电阻变小，可采用的方法是
A．增大导线两端的电压 B．增大导线中的电流
C．将导线对折后接入电路 D．将导线拉长后接入电路
3．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是

A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
4．下列四种常见的生活小工具中，所使用的杠杆属于费力杠杆的是
A．羊角锤
B．筷子
C．老虎钳
D．开瓶起子
5．下列关于电磁信息的说法中，正确的是
A．玩具电动车的电动机是利用电磁感应原理工作的
B．闭合电路的部分导体在磁场中运动时，一定能产生感应电流
C．发电机工作时，将机械能转化为电能
D．通电导体在磁场中的受力方向只与电流的方向有关
6．商河的春天昼夜温差较大，而青岛沿海地区量夜温差较小，这主要是因为海水与砂石相比具有较大的
A．密度 B．内能 C．比热容 D．质量
7．中华传统文化博大精深，下列加点古诗词中有关光的现象解释错误的是
A．香炉初上日，潭水喷成虹一光的色散
B．潭清疑水浅，荷动知鱼散一光的折射
C．水月在手，弄花香满衣一光的反射
D．溪边照影行，天在清溪底﹣光的直线传播
二、填空题（本大题7小题，共21分）
8．信阳“毛尖”深受人们喜爱，在制茶过程中，通过加热能使新鲜茶叶中的水分快速________(填物态变化名称)，这便是制茶工序中的“杀青”．用高温开水能很快泡出茶香、茶色，这是因为温度越高，_____越剧烈．
9．尽管我们在初中接触的运动大都是匀速运动，但通过观察，我们不难发现生活中物体的速度并不是一直不变的，例如：汽车启动时，速度从零开始逐渐增加；高速列车启动的速度也是逐渐变大的，但是汽车和高速列车启动这两个过程，速度增加的快慢并不相同。物理学中为了描述速度变化快慢引入了加速度的慨念，其表述为：速度变化量与发生这一变化所用时间的比值叫做加速度；后经研究发现对于给定的物体，加速度与其所受的合外力成正比，即a==，其单位m/s2或N/kg。则：一辆高速列车在20s时间内速度由10m/s增加到70m/s，高速列车的加速度a是_______m/s2；如图，体积为10dm3的木块浮于水中，上有铁块A，此时木块上表面刚好与水面相平。将铁块A取走的瞬间木块的加速度是_______（ρ木=0.8×103kg/m3， ρ水=1.0×103kg/m3）。

10．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．
11．如图所示是我国发射的中国首辆月球车“玉兔”号的图片，它是迄今为止人类所发射的工作时间最长的月球机器人。“玉兔”号月球车是通过__________向地球传递信息的，当月球车静止在月球表面上时，它相对于地球是________________的，月球车的太阳能电池帆板能量转化是__________。

12．自行车是非常方便的交通工具，它运用了许多物理知识．小智用力蹬脚踏板，自行车前进是因为受到地面对它的_____，上坡前他用力猛蹬脚踏板来加速，自行车的惯性大小_____（选填“变大”、“变小”、或“不变”）．
13．电子式电能表表盘上标有“3200imp/（kw•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为____kw•h，该用电器的额定功率是____W．
14．对于现代生活给人们带来的紧张症，可以用“漂浮疗法”减轻它．“漂浮疗法”是在漂浮池内加入大量的__________（选填“酒精”或“盐”），当人进入池内时都会漂浮起来，从而使人放松消减紧张感．当质量为50kg的“病人”漂浮在池中时，受到的浮力为____________N．
三、作图题（共7分）
15．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
（_______）

16．如图，根据图中所给的信息标出：通电螺线管的 N 极和电源的“+”“-”极及磁感线的方向。
（_______）

17．如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；

四、实验题（本大题共5小题，共20分）
18．小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物体所受的浮力进行了研究，如图表示探究过程及有关数据；

（1）分析图B、C、D，说明浮力大小跟____有关；
（2）分析图____，说明浮力大小跟液体密度有关；
（3）物体完全浸没在煤油中所受的浮力是________N；
（4）小明还想探究浮力大小与物体形状是否有关，请你简述实验方法_______。（可自选一种器材）
19．在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。
该实验的原理是______________________。连接电路时，应将开关_________；闭合开关前，滑动变阻器的滑片应滑到最___________（选填“左”或“右”）端。连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于____________断路造成的。调节滑动变阻器，把测量的几组数据描成如图乙所示的图象，则该电阻的阻值R＝________Ω。完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏。于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图丙所示的电路。电源电压未知且恒定不变。

请把下列实验步骤补充完整：
①只闭合开关S1，_________________________；
②_______________________________________________。
电阻表达式：Rx＝____________。
20．探究阻力对运动的影响

①让小车从斜面上同一位置由静止开始下滑．这样的目的是让小车进入平面时的________相同．
②实验中小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最__________．
③推理：若水平面光滑，运动的小车不受任何阻力，则它会在水平面上做________运动．
④该实验可以证明：物体的运动___________（填“需要”或“不需要”）力来维持．
21．如图是小明同学探究“电流与电压关系”的电路图．
请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
22．如图甲所示是研究“导体电流与电阻关系”的电路图，小明利用了阻值分别为5Ω、10Ω、20Ω、50Ω、100Ω的定值电阻和变阻器进行了探究，变阻器规格是“25Ω 1A”，电源电压4.5V并保持不变。

（1）他在连接电路前，发现电流表如图乙所示，则接下来的操作是_______；
（2）纠正错误，连接电路后，他闭合开关，移动滑动变阻器的滑片到A点（图中未标出）时电压表示数为3V，读出电流表的示数，并记录在表格中。接着断开开关，用10Ω的电阻替代5Ω的电阻接入电路，并将滑动变阻器的滑片移至最大阻值位置；闭合开关，移动变阻器滑片，当_______时，停止调节，读出电流表示数，此时滑动变阻器的滑片的位置应在A点的_______侧（选填“左”或“右”）
（3）按照小明的实验设计，可选的定值电阻最大值为_______Ω；
五、计算题（本大题共2小题，共13分）
23．近年来，电动平衡车深受年轻人的喜爱，如图，它采用站立式的驾驶方式，人通过身体的前倾、后仰实现驾驶，表格为某型号独轮电动车平衡车的部分数据，（g=10N/kg）。则：
质量
10kg
最大速度
16km/h
充满电行程
24km

（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是多少？
（2）小王驾驶该车，在平直路面上以最大速度匀速行驶，若该车受到的牵引力为100N，则平衡车的行驶功率是多大？
（3）质量为50kg的小王驾驶该车等候红灯时，轮胎与地面接触面积为30cm2，车对水平地面的压强是多大？
24．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。 当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？ 太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？ 若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
六、综合能力题（本大题共3小题，共18分）
25．当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示．已知某太阳能热水器在冬季有效日照时段里，能将8 ℃、100 L水加热到38 ℃．请解答:[水的比热容为4. 2 ×103 J/ ( kg·℃)，水的密度为1.0×103 kg/m3]

(1)太阳能属于________(填“一次”或“二次”)能源.
(2)热水器中水的质量是多少____-?
(3)在此过程中，水吸收了多少热量____?
(4)若此期间太阳辐射到热水器的热量为4. 2 ×107 J，则该热水器的效率是多少_____?
26．如图所示，平面镜前立有一旗杆．请画出旗杆顶A点在平面镜中的像；
（_______）
将平面镜远离旗杆，旗杆的像大小_____（选填“变大”、“变小”或“不变”）；举行升旗仪式时，旗子沿旗杆匀速上升，此时旗子的像相对旗子_____（选填“静止”或“运动”）．

27．如题1图所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I﹣U关系图象如图所示，求：
R2的最大阻值；滑动变阻器的滑片位于中点时，V2的示数；在图2中画出滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由题意知，两灯泡并联，则它们两端的电压相等，且两个灯泡的电流之和为1A，由图象知，当两灯泡两端的电压为3V，通过甲灯泡的电流为0.6A，通过乙灯泡的电流为0.4A时符合，
则两个灯泡消耗的总功率为：
P=UI=3V×1A=3W．
故选A．
2、C
【解析】
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越短、横截面积越大电阻越小．故选C.
3、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
4、B
【解析】
A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、老虎钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、开瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
5、C
【解析】
A、玩具电动车的电动机是利用通电导线在磁场中受力的作用的原理制成的，故A错误；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，故B错误；
C、发电机工作时，消耗机械能，产生电能，故是将机械能转化为电能的装置，故C正确；
D、通电导体在磁场中受力的方向与电流的方向和磁场方向有关，故D错误．
6、C
【解析】
沿海地区水多，内陆沙漠地区水少、沙石多。因为水的比热容较大，白天，相同质量的水和沙石相比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，故ABD错误，C正确。
7、D
【解析】
A．彩虹是由光的色散形成的，光的色散的实质是光的折射，故A正确；
B．潭底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得潭底变浅了，故B正确；
C．“掬水月在手﹣﹣手中月”是平面镜成像，是由光的反射形成的，故C正确；
D．天在清溪底是平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的，故D错误．

二、填空题（本大题7小题，共21分）
8、汽化 分子的无规则运动
【解析】
在制茶过程中，通过加热能使新鲜茶叶中的水分快速以水蒸气的形式离开茶叶，即发生汽化；用高温开水能很快泡出茶香、茶色，这是因为温度越高分子的无规则运动越剧烈。
9、3 2.5N/kg
【解析】
一辆高速列车在20s时间内速度由10m/s增加到70m/s，高速列车的加速度a是：；木块质量： =0.8×103kg/m3×10×10-3m3=8 kg，木块重力： =8 kg×10N/kg=80N，木块受到的浮力： =103kg/m3×10N/kg×10×10-3m3=100N，木块浮于水中，处于平衡状态，F浮=G木+GA，所以A的重力：GA=F浮−G木=100N−80N=20N，将铁块A取走的瞬间，木块受到的合力：F= F浮−G木100N−80N=20N，因此将铁块A取走的瞬间木块的加速度是： .
10、运动 150 做功
【解析】
以地面为参照物，列车和地面之间的位置在发生变化，所以列车以地面为参照物是运动的．由v 得列车行驶的路程：s＝vt＝300千米/小时×0.5小时＝150千米；列车通过时，车轮和铁轨之间相互摩擦，要克服摩擦做功，使铁轨的内能增大，温度升高；所以通过做功的方式改变物体的内能．
点睛：（1）判断列车的运动状态要看相对于参照物的位置是否发生了改变；（2）根据公式s＝vt即可算出高铁行驶的路程；（3）做功可以改变物体的内能，外界对物体做功，物体的内能增大，温度升高．
11、电磁波 运动 太阳能转化成电能
【解析】
电磁波可以在真空中传播，月球车向地球是通过电磁波传递信息的，当月球车静止在月球表面上时，月球是不停的绕地球转动的，所以它相对于地球也是运动的，月球车的太阳能电池帆板能量转化是将太阳辐射产生的太阳能转化为电能，以供应月球车使用。
12、摩擦力不变
【解析】
用力蹬脚踏板，自行车前进是因为受到地面的向前的摩擦力；上坡时用力紧蹬几下脚踏板后，自行车的速度增大，因此自行车的动能就会增大，这样就可以有更多的动能转化为重力势能，惯性是物体本身的一种性质，惯性的大小只和质量有关，所以惯性不变．
13、0.1 200
【解析】
电能表是测量家庭电路中消耗电能多少的仪表．
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次．
根据题目所给条件和电功率的公式P=，进行解答．
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kw•h，
t=30min=0.5h
用电器的额定功率P===0.2kw=200W．
14、盐 490
【解析】
加盐可以使液体的密度增大，“漂浮疗法”是在漂浮池内加入大量的盐，使池内液体的密度大于人体密度，当人进入池内时都会漂浮起来，从而使人放松、消减紧张感，漂浮时浮力等于重力，人受到的浮力为F浮=G=mg=50kg×9.8N/kg=490N．

三、作图题（共7分）
15、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：

16、
【解析】
根据磁感线的形状知是异名磁极相互吸引的磁感线，故通电螺线管的左端为N极，右端为S极；根据安培定则知电源的右端为正极，左端为负极；在磁体外部，磁感线从N 极出来，到达S极，判断出磁感线的方向，如图所示：

17、
【解析】
试题分析：从O做F2的垂线段就是F2的力臂L2，如图所示：

考点：力臂作图．
点评：关键是会找出作用在杠杆上的动力和阻力，会根据力臂的画法做出动力臂和阻力臂．

四、实验题（本大题共5小题，共20分）
18、物体排开液体的体积 D和E 2.4 见详解
【解析】
(1)[1]分析图B、C、D，排开液体的体积不同，受到的浮力不同，说明浮力大小跟排开液体的体积有关。
(2)[2]分析图D E可知，排开液体的体积相等，而液体密度不同，受到的浮力不同，说明浮力大小跟液体密度有关。
(3)[3]由图A知物体重为10N，物体完全浸没在煤油中时，测力计的示数为7.6N，所受的浮力是
。
(4)[4]要探究浮力大小与物体形状是否有关，应该找形状容易改变的物体进行实验，可以找一块橡皮泥，用弹簧测力计测出重，将橡皮泥捏成不同的形状，然后分别浸没水中，求出浮力大小进行比较，若浮力相同，则浮力与形状无关，若浮力不同，则浮力与形状有关。
19、或欧姆定律 断开 右 电阻R 3 读出电压表的示数为U1 再闭合开关S2，读出电压表的示数为U2； 或
【解析】
伏安法测量定值电阻实验的原理是利用测得的量计算出电阻，即；为安全起见，连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片应滑到最右端，这样在闭合开关后电路中的电流最小，对元件起到保护的作用；连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，说明电路中没有电流，即电路可能断路，电压表的指针有明显的偏转，说明从电压表到电源两极的线路是通的，故断路部分可能是由于电阻R断路造成的；调节滑动变阻器，把测量的几组数据描成如图乙所示的图象，取其中任一组数据即可得到该电阻的阻值R＝U/I=1.8V/0.6A=3Ω；电流表损坏后缺少电流表，故设计成串联电路，可根据串联电路电压分配原则公式进行未知电阻的测量；即用尽办法测量出两电阻两端的电压，故步骤为只闭合开关S1，读出电压表的示数为U1 ；再闭合开关S2，读出电压表的示数为U2；。
电阻表达式：。
20、初速度 小 匀速直线 不需要
【解析】
①用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时小车的初速度相同；
②木板表面最光滑，阻力就最小，小车运动的距离就最远，这说明小车受到的阻力越小，速度减小得越慢；
③由上述实验可推理得：若水平面光滑，运动的小车不受任何阻力，即运动的物体在没有受到力的作用时，将做匀速直线运动．
④该实验可以证明：物体的运动不需要力来维持．
21、 断开 左 电阻R断路 保持定值电阻两端的电压不变
【解析】
因滑片P向左滑时电阻变大，应将滑动变阻器滑片右边的电阻连入电路，如图所示；

小华连接电路时，开关应断开，滑动变阻器的滑片P应放在左端；
闭合开关后小华发现，无论怎样移动滑动变阻器，电流表指针几乎不动即电流表示数为，说明电路中存在断路故障；而电压表指针有示数且不变，说明电压表与电源两极是连通的，即电压表与电路中的其它元件串联了；所以，造成这一故障的原因可能是定值电阻R断路；
小华取来三只阻值分别、、的电阻，探究“电流与电阻关系”，他将电阻换成，根据分压原理，定值电阻的电压变大，根据串联电路电压的特点，应移动滑动变阻器的滑片使其分得电压变大，从而保持定值电阻两端的电压不变．
22、将电流表指针调零 电压表示数为3V 右 50
【解析】
（1）在连接电路前，由图乙可知电流表的指针偏向零刻度线的左侧，接下来将电流表指针调零；
（2）研究电流与电阻关系时，要控制电阻的电压不变，定值电阻R的阻值由5Ω更换为10Ω时，根据串联电路分压的特点可知，定值电阻两端电压变大，因此需增大滑动变阻器两端电压，即增大滑动变阻器接入电路的阻值，故将滑片向右移动，直到电压表的示数为3V，故此时滑动变阻器的滑片应在A点的右侧；
（3）电阻两端电压为3V，由串联电路电压的规律，滑动变阻器两端电压为：4.5V-3V=1.5V，根据串联分压特点，定值电阻的电压与变阻器的电压之比3V:1.5V=2:1，由串联分压原理，定值电阻与变阻器连入电路中的电阻之比也是2:1，当滑动变阻器最大阻值25Ω，则定值电阻最大阻值为2×25Ω=50Ω。

五、计算题（本大题共2小题，共13分）
23、（1）1.5h；（2）444.4W；（3）2×105Pa。
【解析】
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间：t==1.5h；
（2）平衡车的行驶功率：P==Fv=100N×≈444.4W；
（3）人和电动平衡车的总重力：G总=（m人+m车）g=（50kg+10kg）×10N/kg=600N，
车对水平地面的压力：F压=G总=600N，
对水平地面的压强：p==2×105Pa。
答：（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是1.5h；
（2）平衡车的行驶功率是444.4W；
（3）车对水平地面的压强是2×105Pa。
24、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源

六、综合能力题（本大题共3小题，共18分）
25、一次 100kg 1.26×107J 30%
【解析】
（1）太阳能是能够从自然界直接获得的，属于一次能源；
（2）太阳能热水器中水的体积：V=100L=100dm3=0.1m3，根据公式ρ=可得，水的质量：m=ρV=1.0×103kg/m3×0.1m3=100kg；
（3）在此过程中，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（38℃﹣8℃）=1.26×107J；
（4）该热水器的效率：η===30%．
26、 不变 静止
【解析】
平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出旗杆顶A点在平面镜中的像．根据平面镜成像特点，物像等大分析解答；在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．
【详解】
作旗杆顶A点关于平面镜对称点A′，A′即为A在平面镜中的像，如图所示：
；
因为平面镜成像特点之一是物像等大，与物体到平面镜的距离无关，所以将平面镜远离旗杆，旗杆的像大小不变；举行升旗仪式时，旗子沿旗杆匀速上升，根据平面镜成像特点可知，此时旗子的像也以相同速度沿旗杆匀速上升，旗子的像相对旗子没有位置变化，因此此时旗子的像相对旗子是静止的．
此题考查平面镜作图、平面镜成像特点、运动和静止的相对性，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．
27、（1）40Ω；（2）9V；（3）见解答。
【解析】
由电路图可知，R1、R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流，已知R1的I﹣U关系图象如图2所示。
（1）当滑片P位于最左端时，只有R1工作，电路中的电流最大，由图象可知最大电流I1＝0.9A，此时R1的电压为18V，则电源电压：U＝U1＝18V，R1的阻值： ；由图知，当滑片P位于最右端时，R1与R2的最大阻值串联，电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：；
（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串＝R1+R2′＝20Ω+20Ω＝40Ω，此时电路中的电流为：，此时R2两端的电压： ＝0.45A×20Ω＝9V，即V2表的示数为9V；
（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由 可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：
