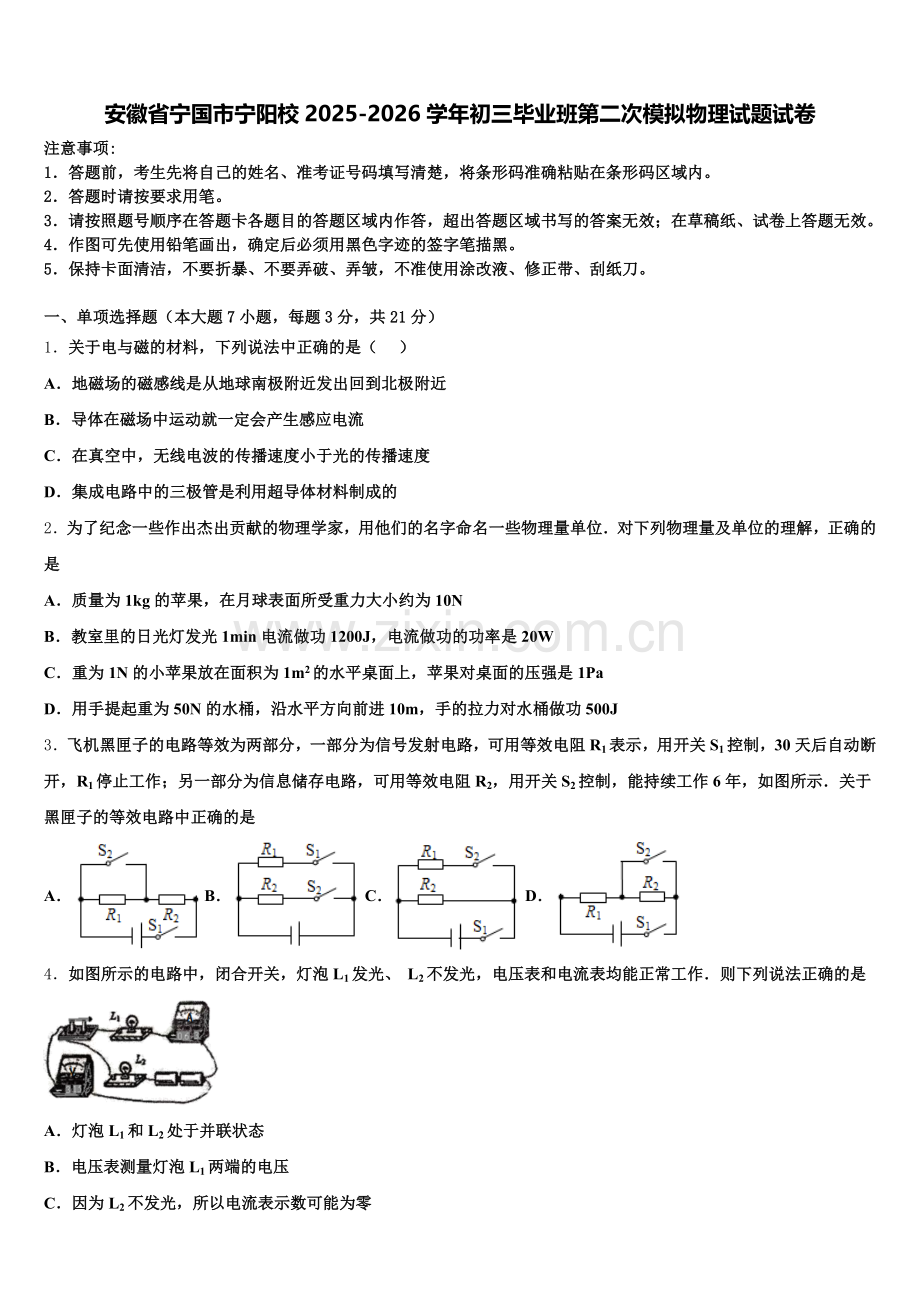

安徽省宁国市宁阳校2025-2026学年初三毕业班第二次模拟物理试题试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于电与磁的材料，下列说法中正确的是（ ）
A．地磁场的磁感线是从地球南极附近发出回到北极附近
B．导体在磁场中运动就一定会产生感应电流
C．在真空中，无线电波的传播速度小于光的传播速度
D．集成电路中的三极管是利用超导体材料制成的
2．为了纪念一些作出杰出贡献的物理学家，用他们的名字命名一些物理量单位．对下列物理量及单位的理解，正确的是
A．质量为1kg的苹果，在月球表面所受重力大小约为10N
B．教室里的日光灯发光1min电流做功1200J，电流做功的功率是20W
C．重为1N的小苹果放在面积为1m2的水平桌面上，苹果对桌面的压强是1Pa
D．用手提起重为50N的水桶，沿水平方向前进10m，手的拉力对水桶做功500J
3．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是
A． B． C． D．
4．如图所示的电路中，闭合开关，灯泡L1发光、 L2不发光，电压表和电流表均能正常工作．则下列说法正确的是

A．灯泡L1和L2处于并联状态
B．电压表测量灯泡L1两端的电压
C．因为L2不发光，所以电流表示数可能为零
D．因为L2不发光，所以电压表示数一定为零
5．如图所示电路中，闭合开关，将滑动变阻器的滑片P从a向b滑动时，灯的亮度

A．变亮
B．变暗
C．先变亮后变暗
D．先变暗后变亮
6．将蜡烛、光屏放在如图所示的位置．假设光屏上下足够长，根据光路，下列说法正确的是

A．透镜的焦距大于20cm
B．此时光屏上能看见一个缩小、倒立的像
C．移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像
D．将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移动
7．2008年奥运会在北京举行，在奥运会相关比赛项目中，下列说法错误的是
A．赛艇比赛运动员用的船桨属于省力杠杆
B．游泳比赛运动员向后划水是应用力的相互作用
C．3m跳板跳水运动员起跳时用力蹬跳板是要利用跳板的弹性势能
D．在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员尽可能做到相对静止
二、填空题（本大题7小题，共21分）
8．用如图装置，在20s内将80N的水桶提升3m，拉力为50N，则拉力的功率为_____W；若不计绳重和摩擦，则动滑轮的重力为_____N。

9．如图是我国设计制造的大型水陆两用飞机AG1．机身采用了多项新技术、新材料，使机身更坚固、轻颕．该新材料具有硬度大，______小的特点．机翼利用了空气流速越大，压强越______的原理，从而产生向上的升力，使飞机翱翔天空．

10．实验课上老师要求在黑板上画出一条水平线，聪明的小华和小刚找来一根透明软管，将软管的两端向上抬起后加入适量的水，待里边的水不动时，在两边液面处各点一点作为标记，利用直尺将两点用一条直线相连，画出了水平线，如图所示。他们的方法是利用了________的原理。

11．一个正方体金属块，为了测量它的密度，采取如下的做法：
用刻度尺测量金属块的底面边长．如图所示，边长是_____cm．先将天平测质量时，使天平平衡，砝码如图所示．可计算金属块的密度_____kg/m1．
12．如图所示，是一个木块放在斜铁板上匀速下滑，使木块下滑的力的施力物体是______，下滑过程中能量转化情况是______。

13．用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，当某次运送4件货物时，绳子的拉力F是_____N，滑轮组的机械效率为_____．（不考虑绳重和摩擦）

14．打开自来水龙头，使自来水流过如图2所示的玻璃管，在A、B、C三处，水的流速较大的是_____处，压强较小的是_____处（选填“A”“B”或“C”）．如图3所示，是喷雾器的原理示意图，当空气从小孔迅速流出，小孔附近空气的流速较大，压强_____（填“大于”、“小于”或“等于”）容器里液面上方的空气压强，液体就沿细管上升，从管口中流出后，受气流的冲击，被喷成雾状．

三、作图题（共7分）
15．图甲是车门迎宾灯，其内部结构示意图如图乙，点亮光源后，在地面上出现清晰的像．
①在图乙中标示出物距； ②画出图乙中所示两条光线经过凸透镜之后的光线； 请完整说明地面上的像的特点________．
16．在图中用箭头标出磁感线的方向和电源的正、负极．
（______）

17．如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：

①同时闭合声控开关和光控开关电灯才能亮；
②三孔插座单独接入．
四、实验题（本大题共5小题，共20分）
18．如图所示，在探究物体动能的大小与哪些因素有关时，两辆小车分别从同一斜面的相同高度由静止释放，撞击水平面上同一木块。

（1）甲、乙两图探究的是小车的动能与_____的关系，实验中是通过观察_____来比较动能的大小。
（2）若要探究动能与另一个因素的关系时，让同一辆小车从_____（选填“相同”或“不同”）的高度静止释放，推动木块在水平面上移动。
（3）在该装置基础上，添加毛巾、玻璃可以完成探究“阻力对物体运动的影响”的实验，为了便于推理，以下水平面材料放置顺序中最合理的是_____。
A．木板、玻璃、毛巾 B．木板、毛巾、玻璃
C．毛巾、玻璃、木板 D．毛巾、木板、玻璃
19．五一假期时，小明同学从一废弃的矿坑里捡回了一块坚硬的矿石，他利用实验室的器材测出了这块矿石的密度．测量过程中，他选用的器材有：天平（最大称量为200g）、量筒、烧杯、杠杆、弹簧测力计（量程为0—5N）、细线、水．

（1）小明同学首先进行估测，他感觉矿石比一瓶500ml的矿泉水还沉，于是他没有直接用天平来测矿石的质量．你认为他不用天平的理由是 ________．
（2）小明借助杠杆来测量矿石质量，他安装好杠杆，调节杠杆平衡时，发现杠杆左端下沉，应将平衡螺母向_______调节（选填“左”或“右”）．
（1）小明同学将杠杆调至水平位置平衡，按照图甲所示的装置进行测量，读出的弹簧测力计示数为2.4N，则该矿石的质量m=_______kg．（g=10N/kg）
（4）接着他用如图乙所示的方法测出了矿石的体积，他的做法是：
A．将矿石放入烧杯，往烧杯中加入适量的水，让矿石浸没，在水面到达的位置做上标记；取出矿石；用量筒往烧杯中加水，直至达到标记位置为止．
B．在用量筒往烧杯中加水时，他先加了100mL水，接着又取了50mL水，继续往烧杯中加，水面达到标记位置后，量筒中剩余的水如图丙所示．则矿石的体积V=______ cm1，矿石的密度ρ=_______kg/m1．
20．如图所示，在“探究平面镜成像特点”的实验中：
把一张白纸平铺在水平桌面上，将玻璃板___________立在桌面上。若蜡烛A到玻璃板的距离为5cm，则蜡烛B到玻璃板的距离为___________cm时才能与蜡烛A的像完全重合，这说明像与物的大小___________。实验结束后，小明无意间从平面镜中看到对面墙上的石英钟的像(如图乙所示)，这时的实际时间是___________。小明患有近视眼，请在图丙中的虚线框内填入矫正近视眼所需的透镜，并完成光路图。
21．在研究液体压强规律时．

（1）老师在空心玻璃管一端套上橡皮膜，并向管内注入适量的水（如图甲），你观察到的现象是______，这说明：______．
（2）如图乙是压强计，将压强计的橡皮膜放入液体中时，我们是通过______来判断液体压强大小的．为了使这一现象更明显，你认为U型管应______．（填字母）
A．注入酒精B．注入水银C．用内径更细的U型管
（3）小明认为，不用压强计用图甲装置同样可以探究液体内部压强．具体操作是：将玻璃管中的水倒出，将有橡皮膜的一端向下竖直放入液体中，随着橡皮膜所在深度的改变，橡皮膜的凹陷程度也随之发生变化（如图丙）．对比压强计，你认为上述探究装置两大主要缺陷表现在：
①______；②______．
22．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
五、计算题（本大题共2小题，共13分）
23．我国“辽宁”号航空母舰满载时的排水量m=6.8×107kg，它以54km/h的速度匀速航行，受到的阻力ƒ=1.0×107N．取海水密度ρ=1.0×103kg/m3，g=10N/kg，求：
（1）航行2h通过的路程；
（2）航母受到的浮力和排开海水的体积；
（3）航母航行2h推进力做的功。
24．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：

整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）无人机从起飞到火场上空，这一过程共耗时多少秒？无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
六、综合能力题（本大题共3小题，共18分）
25．直流输电和交流输电
“直流电”（简称DC）是大小和方向都不变的电流．实验室里常用的干电池形成的电流就是直流电流．交流电（简称AC）的电流方向随时间作周期性变化．我们常见的电灯、电动机等用的电都是交流电．
输电过程中，要输送较大的电功率，可以增大电流，也可以增大电压（根据电功率公式）．而电流愈大，输电线路发热就愈厉害，损失的功率就愈多，因而输电时通常采用增大电压的方法．交流电可以方便地通过变压器升高和降低电压，这给配送电能带来极大的方便，这也是交流电与直流电相比所具有的独特优势．我国使用的交流电，一般频率是50Hz，意思就是1s内完成周期性（完全重复）性变化的次数为50次．交流输电要求所有的发电机保持同步运行并且有足够稳定性，这不易解决，但直流输电在这方面具有调节快速，运行可靠的优势．
随着科学的发展，为了解决交流输电存在的问题，寻求更合理的输电方式，人们现在开始尝试采用直流超高压输电．发电站发出的电和用户用的电仍然是交流电，只是在远距离输电中，采用换流设备，把交流高压变成直流高压进行输电．
根据上述材料回答问题．骑自行车时，左脚踏脚蹬的运动可以看做是周期性运动，假如某人骑自行车时左脚踏着脚蹬在1s内转了2圈，则他左脚运动的频率为________Hz． 未来会采用________________输电，其优点是______________．（写出一条即可）
26．清明节期间，小志随家人一起驾车来到泾河智慧农业园观赏郁金香．下表列出了他家小轿车的相关数据（g=10N/kg）．
行驶过程中遇到紧急情况要及时刹车，这是通过增大__________来增大摩擦力的，刹车后汽车由于__________不能立即停下，还要滑行一段距离．不计油箱中油的质量，停在停车场的小轿车空载时对地面的压强是多少______？若小志爸爸在高速路上驾车时以额定功率匀速直线运动，速度为72km/h，试计算10min钟内该车克服阻力所做的功____和小轿车的阻力_____．从小志家到泾河智慧农业园的距离为50km，若轿车油量表上此时显示所剩油量为6L，小志爸爸至少需要加多钱油才能顺利完成一次旅程，回到家中_______？
27．阅读短文，回答文后的问题
按压式瓶盖
在日常生活中，装有洗手液或洗发液的瓶子，其瓶盖都是按压式的，如图所示。按压式瓶盖的工作原理是什么呢？液体是怎么“吸”上来的?
洗手液瓶中有个按压式吸液结构，它由导液管、进液阀门、弹簧、活塞、出液阀门、出液管、储液筒等组成，如图所示，其中进液阀门和出液阀门是塑料小球，进液阀门位于弹簧下端，出液阀门位于活塞上端。使用的时候，通过手向下按压，活塞向下移动，弹簧被压缩使得进液阀门关闭，出液阀门打开，储液筒里的液体从出液管流出瓶外；当手松开时，弹簧恢复原来的自然状态，使得活塞向上移动，出液阀门关闭，进液阀门打开，液体从导液管通过进液阀门进入到储液筒。这样活塞在圆筒中上下往复运动，不断地把液体“吸”出瓶外。

（1）按压式瓶盖的工作原理和_______原理相同。
A．钢笔灌墨水 B．吸尘器 C．帕斯卡裂桶实验 D．汽油机
（2）洗手液能被“吸”上来是利用了_______。
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，是因为瓶中气压_______储液筒中气压。（选填“大于”、“小于”或“等于”）
（4）如果宇航员在太空舱中按压这种瓶装洗手液瓶盖，_______挤出洗手液。（选填“能”或“不能”）
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故A正确；
B、闭合电路中的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故B错误；
C、无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故C错误；
D、集成电路中的三极管是利用半导体材料制成的，故D错误．
2、B
【解析】
A．质量为1kg的苹果，在地球表面所受重力大小约为10N，由于月球表面的g比地球小，故质量为1kg的苹果在月球表面受到的重力小于10N，故A项错误．
B．日光灯功率P===20W，故B项正确．
C．1Pa相当于重为1N的物体均匀的放在面积为1m2的水平桌面上所产生的压力作用效果；但重为1N的苹果放在面积为1m2的水平桌面上，受力面积不是1m2，故C项错误．
D．功等于力与力的方向上通过距离的乘积，因为手对水桶的力竖直向上，而水桶运动方向是水平方向，所以力对水桶不做功，故D项错误．
3、B
【解析】
A图中的开关S1控制整个电路，故不符合题意；B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意；C图中的开关S1控制整个电路，故不符合题意；D图中的开关S1控制整个电路，故不符合题意；故应选B．
4、B
【解析】
A. 根据电路可知，电流只有一条路径，两灯泡串联，故错误；
B. 读图可知，电压表并联在灯L1两端，故测的是灯L1两端电压，故正确；
C. 两灯泡串联，灯泡L1发光，电流表能正常工作，电流表示数不可能为零，故错误；
D. 两灯泡串联，灯泡L1发光，电压表测量灯泡L1两端的电压，电压表能正常工作，电压表示数不是零，故错误。
5、D
【解析】
由电路图可知，滑动变阻器滑片左右两部分电阻丝并联，然后与灯泡串联；根据电阻的并联和串联可得，电路的总电阻： ；()由二次函数知识可知，当滑时，电路的总电阻最大；所以，当变阻器的滑片P从a滑向b的过程中，电路的总电阻先变大后变小，由 可知，电路中的电流先变小后变大，所以，灯泡的亮度先变暗，然后变亮。
6、D
【解析】
A．平行光经凸透镜后会聚到一点，出现一个最小最亮的光点便是凸透镜的焦点，图中凸透镜的焦距f=20cm，故A错误；
BC．物距u=10cm，u＜f，成正立、放大的虚像，光屏上不成像，移动光屏至凸透镜的左侧并左右移动，不能在光屏上找到蜡烛的像，故BC错误；
D．将蜡烛移到刻度尺左侧30cm处，2f＞u＞f，v＞2f，为了在光屏上找到清晰的像，需要将图中光屏向右移动到40cm以外，故D正确．
7、A
【解析】
A、赛艇比赛运动员用的船桨在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、游泳比赛运动员向后划水，给水一个向后的力，因为物体间力的作用是相互的，水就会对运动员一个向前的力，这个力使运动员向前运动，故B正确；
C、跳板跳水运动员起跳时用力蹬跳板，使跳板发生弹性形变，具有弹性势能，当跳起时，跳板的弹性势能转化为运动员的动能，使运动员跳的更高，故C正确；
D、在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员就应当尽可能做到速度相同，处于相对静止状态，故D正确．

二、填空题（本大题7小题，共21分）
8、15 20
【解析】
绳子自由端移动的距离s＝2h＝2×3m＝6m，
拉力做的总功：W总＝Fs＝50N×6m＝300J，
则拉力的功率：P＝。
拉力做的有用功：W有＝Gh＝80N×3m＝240J，
不计绳重及摩擦，由F＝（G+G动）可得动滑轮的重力：
G动＝2F﹣G＝2×50N﹣80N＝20N。
9、密度 小
【解析】
AG1采用的新材料除硬度大外、还具有密度小的物理属性，这样可以在体积不变的情况下，减小其质量，便于起飞．由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，飞机起飞时，机翼上表面空气流速大，下表面空气流速小，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力；
10、连通器
【解析】
透明软管两端开口，底部连通，这是连通器，根据连通器原理可知软管两端的水面是相平的。
11、2．00 8g/cm1
【解析】
试题分析：（1）刻度尺测物体的长度要先看最小分度值，再用末刻度减去开始的刻度得出物体的边长；
（2）物体的质量等于砝码的质量加游码的质量，物体的体积等于边长的立方，根据ρ=计算出密度．
解：
（a）刻度尺的最小分度值为1mm，边长L=5.00cm﹣1.00cm=2.00cm；
（b）砝码的质量为50+10g=60g，游码的质量为4g，所以该金属块的质量为64g．
金属块的体积为V=（2.00cm）1=8cm1；
金属块的密度ρ===8g/cm1=8×101kg/m1．
故答案为（a）2.00；（b）8×101．
12、地球 机械能转化为内能
【解析】
木块在斜面上匀速下滑，使木块下滑的力是物体的重力，因此其施力物体是地球； 木块下滑时，克服摩擦力做功，将机械能转化为内能。
13、250 80%
【解析】
由乙图知，当时，，所以，

解得；运送4件货物时，，由甲图知，滑轮组由段绳子承担物重，所以
机械效率：
故答案为：250 80%
14、B B 小于
【解析】
在相等的时间内通过粗管和细管的流量相同，通过粗管A、C的流速小，压强大；通过细管B的流速大，压强小．
由于小孔喷出的快速气流使细管的上端开口处形成了一个低压区，此处压强小于容器内液面上方气体压强．水就在容器内液面上方气体的这个较大压强的作用下，沿着细管上升到上端开口处，受气流的冲击，被喷成雾状．

三、作图题（共7分）
15、 倒立放大的实像．
【解析】
（1）物体到凸透镜的距离叫物距，用字母u来表示，如图所示：
（2）过光心的光线传播方向不变；过焦点的光线经凸透镜折射后平行射出，由此作出折射光线如图所示：
；
（3）物体发出光经折射后会聚于一点，由图知道，像点相对物体在主光轴两侧，像点距离凸透镜远些，所以所成的是倒立放大的实像．
16、
【解析】
如图，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为S极，左端为N极．
根据安培定则，伸出右手使大拇指指示螺线管的左端，即N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，故电源的右端为正极，左端为负极．
如图：

17、
【解析】
同时闭合声控开关和光控开关电灯才能亮，所以灯泡与两个开关串联．且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座单独接入，所以三孔插座应该与灯泡并联，其接法为：左零右火上接地，如下图所示：

四、实验题（本大题共5小题，共20分）
18、质量木块移动的距离不同D
【解析】
（1）由图知，两质量不相同小车分别从同一斜面同高度由静止滑下，小车的质量不同，初速度相同，所以可探究动能与小车的质量的关系；
实验中通过小车推动木块移动的距离来反映动能的大小；
（2）探究动能大小与速度的关系时，应控制质量相同，速度不同，故应使相同的小车从斜面的不同高度滑下；
（3）在探究“阻力对物体运动的影响”的实验中，平面越光滑，小球运动的距离越长，说明小球受到的阻力越小，速度减小得越慢，所以水平面材料放置顺序应该是由粗糙到光滑，故D符合要求。
19、石块的质量超过天平的最大称量（或量程） 右 0.72 120 6×101
【解析】
（1）500mL矿泉水的质量：m=ρV=1g/cm1×500cm1=500g，因为矿石的质量大于500g，而天平的最大称量为200g，因此不使用天平是因为矿石的质量超过了天平的最大称量值；
（2）杠杆左端下沉，右端上翘，说明左端重，应将平衡螺母向右调节；
（1）∵L1:L2=1:1，F1=2.4N，并且F1L1=GL2 ∴G==7.2N，由G=mg可得，矿石的质量m= =0.72kg=720g；
（4）矿石从烧杯中取出前后体积的变化量等于矿石的体积，矿石的体积等于从量筒倒入烧杯标记位置所用水的体积，由图丙可知，量筒中液体的凹液面的底部与10mL刻度线相平，当水面到达标记位置，从量筒倒入烧杯中水的体积：100mL+50mL−10mL=120mL=120cm1.所以矿石的体积为120cm1.矿石的密度：ρ==6g/cm1=6×101kg/m1.
20、竖直 5 相等 10：35
【解析】
(1)平面镜所成的像和物体关于平面镜对称，如果玻璃板没有与桌面垂直，蜡烛的像与蜡烛不在同一水平面上，不便于确定像的位置，所以，实验时应使玻璃板与水平桌面垂直，即竖直放置玻璃板；
根据镜面对称的性质，物距和相距相等，所以蜡烛B到玻璃板的距离为5cm；
两个蜡烛重合，说明物象重合，即像与物的大小相等；
(2)根据镜面对称的性质，在平面镜中的像与现实中的事物恰好左右颠倒，且关于镜面对称，分析可得：图中显示的时间10：35。
(3)近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，光路图如图所示：

21、橡皮膜凸起 液体对容器底部有压强 U型管两端液面高度差 A 橡皮膜凹陷程度不明显 只能探究液体向上的压强
【解析】
（1）甲装置，没有倒水时，橡皮膜是平的，向装置中加入一定量的水，水对橡皮膜有向下的压力，观察到橡皮膜向外凸，这说明液体对容器底有压强；
（2）压强计是通过U形管中液面的高度差来反映被测压强大小的．，液面高度差越大，液体的压强越大，如果被测压强大小相同，U形管中液体密度越小，液面高度差越大，为了使实验现象更明显，小明应该选择染色的酒精装入U形管中，故A正确．
（3）丙装置在水中橡皮膜向内凹，现象不容易观察，同时该装置只能探究液体向上的压强，无法探究压强与方向的关系．
22、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：

(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．

五、计算题（本大题共2小题，共13分）
23、（1）108km（2）6.8×104 m3（3）1.08×1012 J
【解析】解：（1）匀速航行2h的路程s=vt=54km/h×2h=108km （2分）
（2）“辽宁”号受到的浮力
F浮=G排液=mg=6.8×107kg×10N/kg=6.8×108N （2分）
排开海水的体积V排液= =6.8×104 m3 （2分）
（3）因为航母匀速，所以推进力F与阻力是一对平衡力F=ƒ=1.0×107 N （1分）
推进力做的功W=Fs=1.0×107 N×1.08×105 m=1.08×1012 J （2分）
（1）由速度的计算公式，已知速度的大小、时间的大小，可求路程；
（2）由于航母是漂浮物体，故浮力等于航线的重力；
（3）求功的大小时，用力乘距离，由于航线做匀速直线运动，故推力就等于阻力，距离又是已知的，故功可求。
24、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。

六、综合能力题（本大题共3小题，共18分）
25、2 直流超高压 高压输电输电线上损失的电功率小（或直流调节快速、运行可靠）
【解析】
根据频率是50Hz，意思就是1s内完成周期性（完全重复）性变化的次数为50次．可知脚蹬在1s内转了2圈，则他左脚运动的频率为2Hz．随着科学的发展，为了解决交流输电存在的问题，寻求更合理的输电方式，人们现在开始尝试采用直流超高压输电．故未来采用直流超高压输电；优点具有调节快速，运行可靠的优势．
26、压力 惯性 7.5×106Pa 3.6×107J 3000N 25.2元
【解析】
(1)行驶过程中遇到紧急情况要及时刹车，这是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；刹车后汽车由于惯性，仍要保持原来的运动状态，所以不能立即停下，还要滑行一段距离．
(2)不计油箱中油的质量，停在停车场的小轿车空载时对地面的压力：F=G=1.5×103kg×10N/kg=1.5×104N，对地面的压强：p===7.5×106Pa；
(3)因为P===Fv,P=60kW=6×104W，v=72km/h=20m/s，所以牵引力F== =3000N，汽车匀速行驶时牵引力和阻力是一对平衡力，所以阻力f=F=3000N，所以阻力所做的功W=Pt=6×104W×10×60s=3.6×107J；
(4)回到家中，往返一次的路车程s=50km×2=100km，由表可知，百公里耗油量为10L，需要耗油的体积为10L，需加油的体积为10L−6L=4L，需加油的钱数6.3元/L×4L=25.2元．
27、A 大气压 大于 能
【解析】
（1）按压瓶盖，瓶内气体被压缩，压强变大，大于外界大气压，洗手液在内外气压差的作用下被“吸”上来，利用的是大气压。
A、在钢笔吸墨水的过程中，挤出管内空气，松开手后，管内气压小于外界大气压，墨水在外界大气压的作用下压入管内，符合题意；
B、吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，不符合题意；
C、帕斯卡裂桶实验是利用了液体压强与深度的关系，与大气压无关，不符合题意；
D、汽油机是将空气与汽油的混合气，在吸气冲程中被吸入汽缸，混合气经压缩点火燃烧而产生内能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能，与大气压无关，不符合题意；
（2）由（1）可知，洗手液能被“吸”上来是利用了大气压；
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，说明瓶中气压大于储液筒中气压；
（4）因为太空舱内也有空气，而这种瓶装洗手液瓶盖是利用大气压工作的，所以如果宇航员在太空舱中按压这种瓶装洗手液瓶盖能挤出洗手液。
