江苏省无锡市桃溪中学2026届高中毕业生四月调研测试物理试题含解析.doc

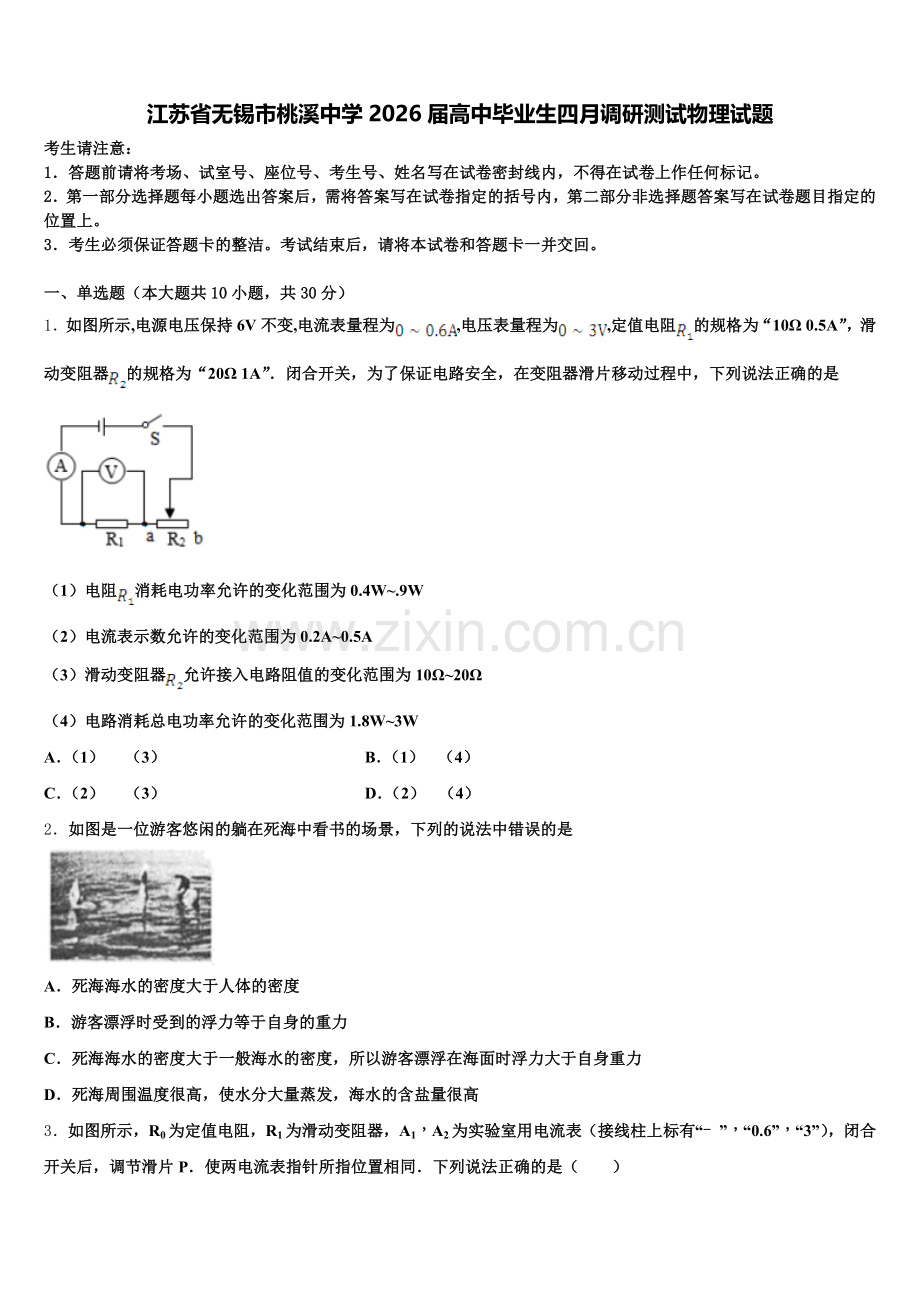

江苏省无锡市桃溪中学2026届高中毕业生四月调研测试物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示,电源电压保持6V不变,电流表量程为,电压表量程为,定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是

（1）电阻消耗电功率允许的变化范围为0.4W~.9W
（2）电流表示数允许的变化范围为0.2A~0.5A
（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω
（4）电路消耗总电功率允许的变化范围为1.8W~3W
A．（1） （3） B．（1） （4）
C．（2） （3） D．（2） （4）
2．如图是一位游客悠闲的躺在死海中看书的场景，下列的说法中错误的是

A．死海海水的密度大于人体的密度
B．游客漂浮时受到的浮力等于自身的重力
C．死海海水的密度大于一般海水的密度，所以游客漂浮在海面时浮力大于自身重力
D．死海周围温度很高，使水分大量蒸发，海水的含盐量很高

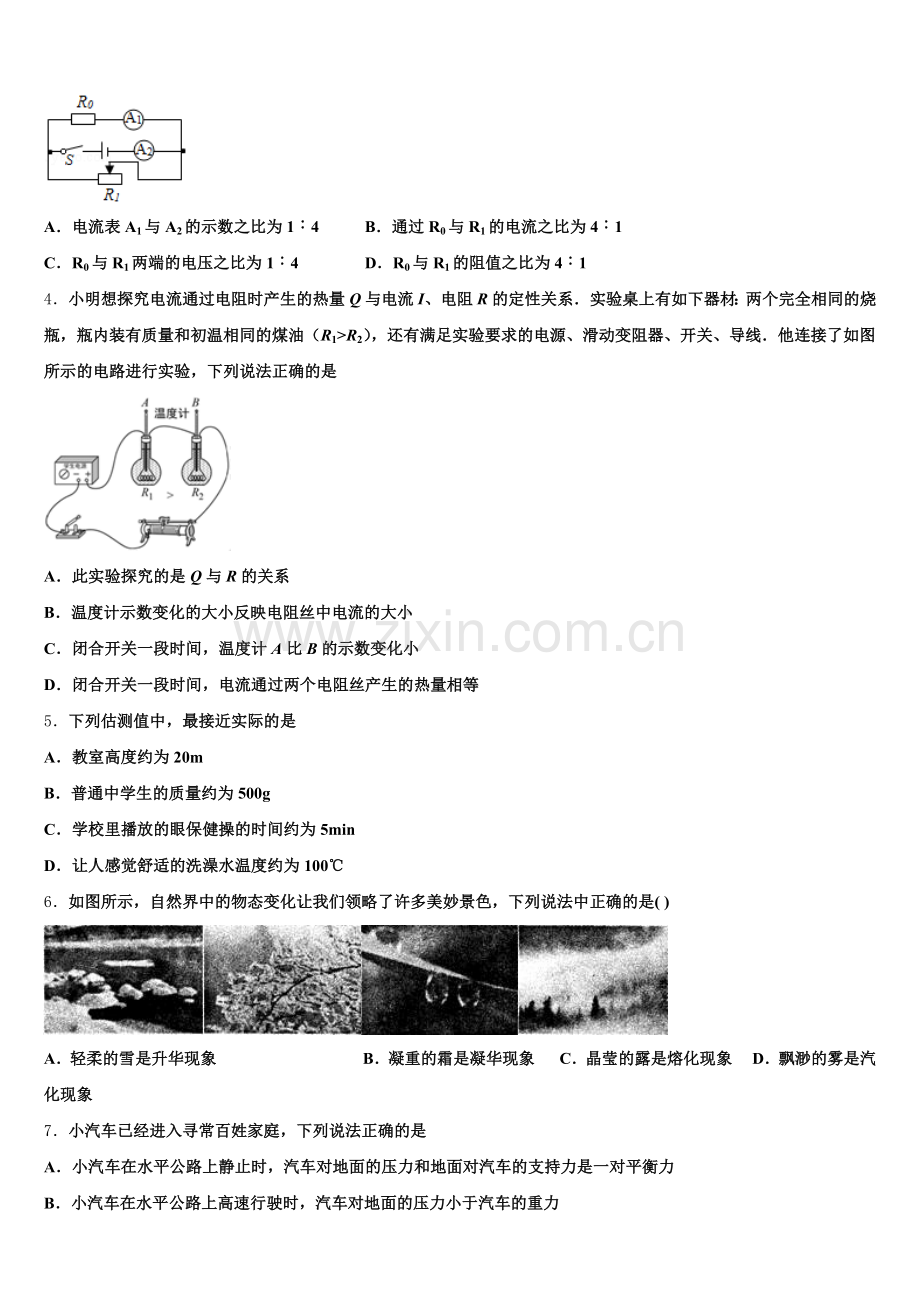

3．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（　　）

A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1
C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：1
4．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是

A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
5．下列估测值中，最接近实际的是
A．教室高度约为20m
B．普通中学生的质量约为500g
C．学校里播放的眼保健操的时间约为5min
D．让人感觉舒适的洗澡水温度约为100℃
6．如图所示，自然界中的物态变化让我们领略了许多美妙景色，下列说法中正确的是( )

A．轻柔的雪是升华现象 B．凝重的霜是凝华现象 C．晶莹的露是熔化现象 D．飘渺的雾是汽化现象
7．小汽车已经进入寻常百姓家庭，下列说法正确的是
A．小汽车在水平公路上静止时，汽车对地面的压力和地面对汽车的支持力是一对平衡力
B．小汽车在水平公路上高速行驶时，汽车对地面的压力小于汽车的重力
C．小汽车在水平公路上匀速直线行驶时，车轮不受摩擦力作用
D．使用安全带和安全气囊是为了减小惯性
8．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（　　）

A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
9．小明想设计一种能反映并调节温度高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”(电压表)示数变大．下列电路图符合设计要求的是(　　)
A． B． C． D．
10．如图为一种握力计和它的工作原理图．电源电压保持不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．握力计测量范围为0～300N，电路中电流表变化范围0.1～0.6A，则下列说法正确的是

A．握力300N时电路中电流为0.6A
B．R1连入电路阻值变化的范围是0～30Ω
C．R2消耗的最小功率为0.5W
D．电路消耗的总功率变化范围是0.3W～1.8W
二、多选题（本大题共3小题，共12分）
11．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，在光屏上呈现一个清晰的烛焰的像。下列说法正确的是

A．此时成正立、放大的实像，与投影仪原理相同
B．透镜不动，蜡烛和光屏都向右移动，光屏上的像变小
C．透镜左移10cm后，眼睛在光屏和透镜间，通过透镜能看到正立的像
D．若在透镜和蜡烛之间放远视镜片，则将光屏适当左移，可再次出现清晰的像
12．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中

A．电压表示数变小 B．电流表A1示数变大
C．灯泡亮度不变 D．电流表A2示数变小
13．我国智能科技飞速发展．如图所示,展示的是地铁服务机器人在工作,以下关于机器人的说法正确的是

A．自动充电的过程把化学能转化为电能
B．音响发声时只要通电不振动就能发声
C．电动机原理是磁场对电流有力的作用
D．内部集成电路主要使用了半导体材料
三、填空题（本大题共5小题，共10分）
14．小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它充满电后存储的电能为_____J；经查，该手机的待机电流为15mA，则该手机最长待机时间为_____h。
15．下面是有关生活用电的描述，请将空白处补充完整：
将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_________(“火”、“零”或“地”)线相连，防止发生触电事故．如图所示是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW·h计算，他家本月应缴纳电费_________元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为__________W．
16．如图甲所示是我国研发的平流层飞艇“圆梦”号首飞成功照片，飞艇依靠浮力可升到20km高的平流层，其推进系统由太阳能电池提供能量。推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停。

（1）若飞艇的气囊体积为3×105m3，则飞艇在平流层受到的浮力约为_____N．（平流层空气密度取0.06kg/m3）
（2）飞艇所受的空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为_____W。
17．在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统。白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为_____能；若中午时段太阳能电池板的输出电压为500V，输出电流为20A，则3h可以为电网提供电能_____kW•h；若该系统输电导线电阻为2Ω，则输电线上发热损失功率为_____W。
18．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____，如果用较小的电阻替换R2电梯可乘人数将变_____（多/少）．

四、计算题（本大题共3小题，共29分）
19．如图所示，用拉力F将重为20牛的物体匀速上提，物体在5秒内上升了1米。（不计滑轮重力和摩擦），求：

（1）这段时间内拉力所做的功。
（2）物体上升过程中拉力的功率。
20．如图所示，电源电压一定．已知灯泡L标有“6V，7.2W”字样（灯泡电阻不受温度影响），R＝10Ω，滑动变阻器R0的最大阻值为40Ω．开关S、S1闭合后，滑动变阻器R0的滑动端P在a端时，灯泡L正常发光．
求灯泡L的电阻阻值；求电源的电压；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最小，请求出电路总功率的最小值；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最大，请求出电路总功率的最大值
21．继共享单车之后，电动共享汽车也陆续登陆济南．物理杨老师租用如图所示的共享汽车外出家访，人车总质量为800kg，汽车轮胎与地面总接触面积为0.05m1．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了10min到达小明家，汽车电动机的功率为4×l03W．取g＝l0N/kg，通过计算回答：
小明家距离学校的路程是多少？这辆汽车的总重力是多少？这辆汽车对地面的压强多大？此过程中电动机做了多少功？
五、作图题（本大题共2小题，共4分）
22．如图所示为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电流正负极．

23．如图所示，一物体随小车在水平面上向右匀速运动，请画出该物体的受力示意图．

六、实验探究题（本大题共3小题，共15分）
24．甲、乙两位同学一起做探究杠杆平衡条件的实验，以杠杆中点为支点，如图、如图所示。

实验过程中应将杠杆调节到水平位置平衡，这样做的目的是为了消除杠杆自重对实验的影响和______；若杠杆右端低左端高，为使其在水平位置上静止，应将左端的平衡螺母向端调节______填“左”或“右”。
如图所示，杠杆在水平位置平衡，记录数据。根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是：______。
如图所示，乙同学设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为；第二种弹簧测力计倾斜拉，其读数为，第______填“一”或“二”种实验方案更方便。在同等条件下，两次弹簧测力计读数______填“”、“”或“”。
杠杆在生活中有很多应用。现欲使如图所示的静止跷跷板发生转动，小女孩乙可采取的做法是______。
25．测小石块密度：实验原理：______；

①用调节好的天平测小石块的质量，当天平平衡时，放在右盘中的砝码与游码位置如图甲所示，则石块质量m为_____g；
②将小石块没入盛有水的量筒中，如图乙、丙所示，测得小石块的体积V；
③计算小石块的密度ρ；
请你对该实验进行评估：__________．
26．小军同学在做“探究平面镜成像”的实验时,将一块玻璃板竖直架在水平台上,再取两段完全相同的蜡烛A和B,点燃玻璃板前的蜡烛A,进行观察,如图．

a、移去后面的蜡烛B,并在其所在位置上放一光屏,则光屏上______ (选填“能”或“不能”)接收到蜡烛烛焰的像,由此说明物体经平面镜所成的像是_______ (选填“实像”或“虚像”)；
b.当蜡烛A向玻璃板靠近,蜡烛A的像________（选填“变大”、“不变”或“变小”）；
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电压表的示数最大为3V时，电路中的电流：，因电流表的量程为0∼0.6A，定值电阻R1允许通过的最大电流为0.5A，滑动变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流为0.3A，故(2)错误；此时电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小=R−R1=20Ω−10Ω=10Ω，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω∼20Ω，故(3)正确；
电阻R1消耗的最大功率：P1=U1I1=3V×0.3A=0.9W，
电路消耗的最大功率：P=UI1=6V×0.3A=1.8W，故(4)错误；
当滑动变阻器R2接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，电路消耗的总功率也最小，此时电路中的电流：，
电阻R1的最小功率：P1′=I22R1=(0.2A)2×10Ω=0.4W，则电阻R1消耗功率允许的变化范围为0.4W∼0.9W，故(1)正确，故A正确．
2、C
【解析】
A、此因为死海海水的密度大于人体的密度，由物体的浮沉条件可知，人在死海中不会下沉，处于漂浮状态，故本选项正确；
B、人躺在死海中看书，可知人处于漂浮状态，浮力等于人的重力，故本选项正确；
C、死海海水的密度大于一般海水的密度，但游客漂浮在海面时浮力等于自身重力，故本选项错误；
D、死海海水的含盐量很高的原因主要是死海周围温度很高，使水分大量蒸发，故本选项正确．
3、D
【解析】
A. 如图电路，两电阻并联，电流表A1测量R0的电流，电流表A2测量干路电流．
因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，干路电流为R0电流的5倍，即电流表A1与A2的示数之比为1：5，故A错误；
B. 得：，则
即通过R0与R1的电流之比为1：4，故B错误；
C. 两电阻并联，电压相等，故C错误；
D. R0与R1的阻值之比为：
，故D正确；
故选D．
点睛：解题的关键是明白电流表两个量程的倍数关系，即大量程是小量程的5倍，并能根据电路图确定电流表分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
4、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
5、C
【解析】
A．教室的高度约为3m，故A不符合实际；
B．普通中学生的质量约为50kg，故B不符合实际；
C．中小学课间活动时间一般是20min，做一遍眼保健操的时间大约是课间活动时间的四分之一，在5min左右，故C符合实际；
D．人的正常体温为37℃，洗澡的热水温度比人体温度略高，在40℃左右，故D不符合实际．
6、B
【解析】
雪和霜都是水蒸气遇冷凝结形成的，由气体直接变为固体，属于凝华现象，故A错误，B正确；
露和雾则是由于水蒸气遇冷凝结成小液滴，附着在树叶上聚集称露，漂浮在空气中就是雾，均属于液化现象，故C、D错误．
7、B
【解析】
（1）二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体上；
（2）流体压强与流速的关系：流速越大，压强越小；
（3）小汽车在水平公路上匀速直线行驶时，所受牵引力与摩擦力平衡；
（4）一切物体都有惯性，惯性只有与质量有关．
【详解】
A、汽车静止在路面上时，汽车对地面的压力和地面对汽车的支持力，二力作用在不同的物体上，因此二力不是一对平衡力，故A错误；
B、小汽车高速行驶时，小汽车上方空气流动大于下方的空气流动，因此小汽车在竖直方向上受支持力和空气向上的托力的作用，因此小汽车对路面的压力小于汽车的重力，故B正确；
C、根据摩擦力产生的条件可知，汽车在水平公路上匀速直线行驶时，受到摩擦力的作用，只是所受牵引力与摩擦力大小相等、方向相反、在同一直线上，在同一物体上是一对平衡力，故C错误；
D、惯性只有与质量有关，质量不变，惯性不变，故使用安全带和安全气囊不是为了减小惯性，而是为了减小由于惯性带来的危害，故D错误．
故选B．
8、A
【解析】
滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压。电压表V2测得的是滑动变阻器两端的电压；
当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小，即电流表的示数变小；灯泡的电阻不变，电流变小，由U=IR可知，U1变小，即电压表V1的示数变小；总电压不变，故U2变大，即电压表V2的示数变大。
故选A。
9、D
【解析】
A．图中电压表与电热丝并联，变阻器将全部电阻连入电路，转动旋钮型变阻器触片，不改变变阻器连入的阻值，故通过电热丝的电流不变，故A错误；
B．图中电压表与电热丝并联，变阻器的右边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变大，根据欧姆定律可知通过电热丝的电流变小，根据Q=I2Rt可知产热变慢，故B错误；
C．图中电压表与电源并联，示数不变，故C错误；
D．图中电压表与电热丝并联，变阻器的左边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变小，根据欧姆定律可知通过电热丝的电流变大，根据Q=I2Rt可知产热变快，故D正确，故选D．
10、D
【解析】
A. 由图可知，当滑片在电阻R1的最上端时（即不用力时），R1连入电路阻值为零，此时电路中电流最大，为0.6A；当滑片在电阻R1的最下端时（即握力300N时），R1连入电路阻值最大，此时电路中电流最小，为0.1A．故A错误．
B. 当滑片在电阻R1的最上端时，R1连入电路阻值为零，电路中只有R2工作，电流为0.6A，则电源电压为U=IR2=0.6A×5Ω=3V．当滑片在电阻R1的最下端时，R1连入电路阻值最大，此时电路中R1与R2串联，电流为0.1A，根据欧姆定律有I=，则R1===25Ω．即R1连入电路阻值变化的范围是0～25Ω．故B错误．
C. 当滑片在电阻R1的最下端时，R1连入电路阻值最大，此时R2两端电压最低，电路中电流最小，为0.1A，R2消耗的功率最小．则R2消耗的最小功率为P=I2R2=（0.1A）2×5Ω=0.05W．故C错误．
D. 电路消耗的总功率最大为P最大=UI最大=3V×0.6A=1.8W；最小为P最小=UI最小=3V×0.1A=0.3W，即总功率变化范围是0.3W～1.8W．故D正确．

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A．凸透镜成的实像都是倒立的，虚像才是正立的，由图可知，此时像距大于物距，成的是倒立、放大的实像，所以A选项错误；
B．图示位置在光屏上呈现一个清晰的烛焰的像，此时像距大于物距，成的是倒立、放大的实像，若透镜不动，蜡烛和光屏都向右移动，物距变小，像距变大，像变大，所以可以看到像变大，所以B选项错误；
C．由图知，此时物距为20cm，此时蜡烛处于一、二倍焦距之间，透镜向左移动10cm，蜡烛就处于焦点以内，当蜡烛位于一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，所以C选项正确；
D．远视镜片是凸透镜，凸透镜对光线有会聚作用，若在透镜和蜡烛之间放远视镜片，由于远视镜对光线有会聚作用，透镜成像提前，光屏应适当向左移，光屏上才可再次出现清晰的像，所以D选项正确。
12、CD
【解析】
A.由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；因为电源的电压不变，所以滑片移动时，电压表的示数不变，故不正确；
B.当滑动变阻器R的滑片P从中点向b端滑动的过程中，接入电路中的电阻变大，由 可知，该支路的电流变小，即电流表A1的示数变小，故不正确；
C.因为并联电路中各支路独立工作、互不影响，所以灯泡两端的电压和通过的电流不变，实际功率不变，亮度不变，故正确；
D.因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2示数变小，故正确．
故选CD
由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；根据电源的电压可知电压表示数的变化，根据滑片的移动可知该支路接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路各支路独立工作可知通过灯泡的电流，根据并联电路的电流特点可知干路电流的变化．
13、CD
【解析】
A. 机器人在自动充电过程中主要把电能转化为化学能的过程，故A错误；
B．物体的振动才能发声，只通电不振动不能发声，故B错误；
C. 机器人内电动机制作原理是磁场对通电导体有力的作用，故C正确；
D．集成电路主要是利用二极管，三极管和电阻，电容等元件直接做在硅单晶片上，而二极管和三极管都是利用半导体材料制作的，所以机器人内部的集成电路主要使用了半导体材料．故D正确；

三、填空题（本大题共5小题，共10分）
14、39960 200
【解析】
根据W=UIt求出电流做的功即为储存的电能。根据电池容量求出待机的时间。
【详解】
充电电流所做的功即储存的电能为：W=UIt=3.7V×3000×10-3A×3600s=39960J，
该手机最长待机时间为：。
15、地 41 800
【解析】
（1）电冰箱属于有金属外壳的用电器，应使用三孔插座，使与电冰箱外壳相连接的是地线，这样当金属外壳带电时，电流会通过地线导入大地，防止造成触电事故的发生；
（2）由图知道，本月消耗的电能是：W=1469.5kW•h-1387.5kW•h=82kW•h，故本月应缴纳的电费是0.5元/kW•h×82kW•h=41元；电能表的转盘转400转消耗的电能是： ，接在该电能表上的用电器总功率是： .
16、1.8×105 1.44×105
【解析】
（1）飞艇在平流层受到的浮力：F浮＝ρ空气gV排＝0.06kg/m3×10N/kg×3×105m3＝1.8×105N；
（2）由乙图可知，当v2＝400m2/s2时，飞艇受到的阻力f＝360N，
设平流层风速为v′＝40m/s时，飞艇受到的阻力为f′，
由乙图可知，飞艇所受的空气阻力f与速度的平方v2成正比，
则有：，即，
所以，当平流层风速为40m/s时，飞艇受到的阻力f′＝4×360N＝1440N；
飞艇悬停在空中，因此飞艇受到的水平推力和阻力是一对平衡力，
所以，水平推力：F＝f′＝1440N；
由题意可得＝0.01N/W，则此时飞艇推进器的功率为：
P＝＝＝1.44×105W。
17、电 30 800
【解析】
太阳能的利用有两个方面：发电和加热。白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为电能；
太阳能电池板的输出电压为500V，输出电流为20A，3h可以为电网提供电能：
W＝UIt＝500V×20A×3h＝10000W×3h＝10kW×3h＝30kW•h；
输电线发热功率为P热＝I2R＝（20A）2×2Ω＝800W。
18、不能 S 减小 少
【解析】
试题分析：工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少．
考点：电磁继电器的组成、原理和特点

四、计算题（本大题共3小题，共29分）
19、（1）20J（2）4W
【解析】
（1）不计滑轮重力和摩擦，定滑轮不省力，拉力F=G=20N，拉力移动的距离s=h=1m，
拉力所做的功W=Fs=20N×1m=20J；
（2）拉力F所做功的功率：。
答：（1）这段时间内拉力所做的功20J；
（2）物体上升过程中拉力的功率4W。
20、（1）5Ω（2）6V（3）0.72W（4）10.8W
【解析】
（1）设灯泡电阻为R灯，由P＝可知灯泡L的电阻值是：R灯＝=5.0Ω；
（2）当S、S1闭合，且滑片P在a端时，电路为L的简单电路，灯正常发光，说明电源电压和灯泡的额定电压相同，则电源电压是：U＝6V；
（3）电源电压一定，要使电路总功率最小，电路总电流最小，即电路总电阻最大，需要将两个较大的电阻串联，因为电阻R的阻值大于灯泡L的电阻，所以S、S2 闭合，S1断开，滑动变阻器调节到b端时，此时滑动变阻器R0的最大值与电阻R串联，
则电路总功率的最小值是：P最小＝；
（4）电源电压一定，要使电路总功率最大，电路总电流最大，电路总电阻最小，需要将两个电阻并联，
所以S、S1、S2均闭合，滑动变阻器调节到a端，此时灯泡L与电阻R并联，
则电路总功率的最大值是：P最大＝PR+P灯额＝＝10.8W．
21、⑴9×103m；⑵8×103N；⑶1.6×105Pa；⑷ 1.4×106J．
【解析】
（1）由v=s/t得s=vt，所以小明家距离学校的路程：s=vt=15m/s×10×60s=9×103m；
（1）这辆汽车的总重力：G=mg=800kg×10N/kg=8×103N；
（3）这辆汽车对地面的压强：P=F/S=G/S=(8×103N)/0.05m1=1.6×105Pa;
（4）此过程中电动机做功：W=Pt=4×103W×10×60s=1.4×106J；
答：
（1）小明家距离学校的路程是9×103m．
（1）这辆汽车的总重力是8×103N．
（3）这辆汽车对地面的压强是1.6×105Pa．
（4）此过程中电动机做功1.4×106J．

五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
据图能看出，当指针指示的数值增大时，此时的指针应向左偏，故该通电螺线管应排斥小磁片，据同名磁极相互排斥可知，该螺线管的左端应该是N极，右端是S极；
根据安培定则可知，电流应从电磁铁的右端流入，左端流出，所以电源的右端为正极，左端为负极；如图所示：

23、
【解析】
物体随小车在水平面上向右匀速运动，匀速直线运动时是平衡状态；
物体在水平方向上不受力的作用，在竖直方向上受到重力和支持力的作用，二力平衡，如图：

关键是受力分析，要明白物体随小车一起匀速运动时，之间没有相对运动的趋势，没有摩擦力，所以只受到一对平衡力的作用．

六、实验探究题（本大题共3小题，共15分）
24、 便于测量力臂 左 仅凭一次实验的数据得出的结论具有偶然性 一 向远离支点方向移动
【解析】（1）在探究杠杆平衡条件时，要调节杠杆在水平位置平衡，这样力臂在杠杆上，便于测量力臂，同时消除了杠杆自重对杠杆平衡的影响；在调节杠杆平衡时，平衡螺母应向上翘的一端移动，若杠杆右端低左端高，则应将杠杆右端的平衡螺母向左端调节，才能使杠杆在水平位置平衡；
（2）仅凭一次实验的数据得出的结论具有偶然性，是不合理的，所以要多进行几次实验，实验结论才具有普遍性；
（3）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，所以，第一种实验方案更方便；由于第一种实验方案的动力臂要大于第二种方案的动力臂，根据杠杆的平衡条件知道，在阻力和阻力臂都相同的情况下，动力臂越大的越省力，所以两次弹簧测力计读数是F1 ＜F2；
（4）跷跷板是杠杆的应用，它是通过改变力的大小或者力臂的长度使杠杆发生转动的；要使图中翘翘板转动，小女孩乙可采取的做法是：男孩不动，向远离支点方向移动（或者女孩不动，男孩向靠近支点方向移动；或者女孩不动，男孩蹬地，减小男孩对跷跷板的压力等可以使翘翘板转动）
点睛：本题考查的是探究杠杆平衡条件的实验，考查了杠杆的调平及杠杆平衡的条件的应用，难度不大，属于常见题目。
25、 52.4 仰视造成所测石块的体积偏小，密度偏大
【解析】
在“测石块的密度”实验中，其实验原理是：；
①由图甲知，石块的质量m＝50g+2.4g＝52.4g；
③量筒读数时视线与凹形液面的底部相平，而仰视造成所测石块的体积偏小，由可知，密度偏大．
26、不能 虚像 不变
【解析】
a．平面成的像是虚像，所以移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像．
b．平面镜成的像是正立的、等大的虚像，当蜡烛A向玻璃板靠近，蜡烛A的像也靠近玻璃板，但大小不变．
