湖南省长沙市长郡双语实验中学2026年初三下学期期中联考物理试题文试题含解析.doc

湖南省长沙市长郡双语实验中学2026年初三下学期期中联考物理试题文试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是
A．眼睛 B．放大镜 C．望远镜 D．显微镜
2．我们所学习的每一条物理结论都是无数科学家经过反复实验论证的心血结晶，学习物理也应该了解物理学漫长且波澜壮阔的发展历史，以下说法中正确的是
A．托里拆利用转化法的思想为指导，测出了大气压的具体数值
B．卢瑟福通过散射实验发现了中子
C．安培总结出安培定律，从而第一个制造了电动机
D．焦耳通过大量的实验证明了在非纯电阻电路中焦耳定律的不正确性
3．a、b是两个由同种材料制成的金属球，它们的质量分别为128g、60g，体积分别为16 cm3、12 cm3。在这两个金属球中，如果有一个是实心的，那么
A．这个实心球是a，金属的密度是 8 g/cm3 B．这个实心球是a，金属的密度是 5 g/cm3
C．这个实心球是b，金属的密度是 8 g/cm3 D．这个实心球是b，金属的密度是 5 g/cm3
4．如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（　　）

A．该冲程中活塞往复运动两次
B．该冲程是机械能转化为内能
C．该冲程是内能转化为机械能
D．随着汽油的燃烧，汽油的热值会减小
5．下列关于电学知识说法正确的是（ ）
A．验电器的工作原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻大小只跟导体的长度、横截面积有关
D．电学中规定正电荷的运动方向为电流的方向

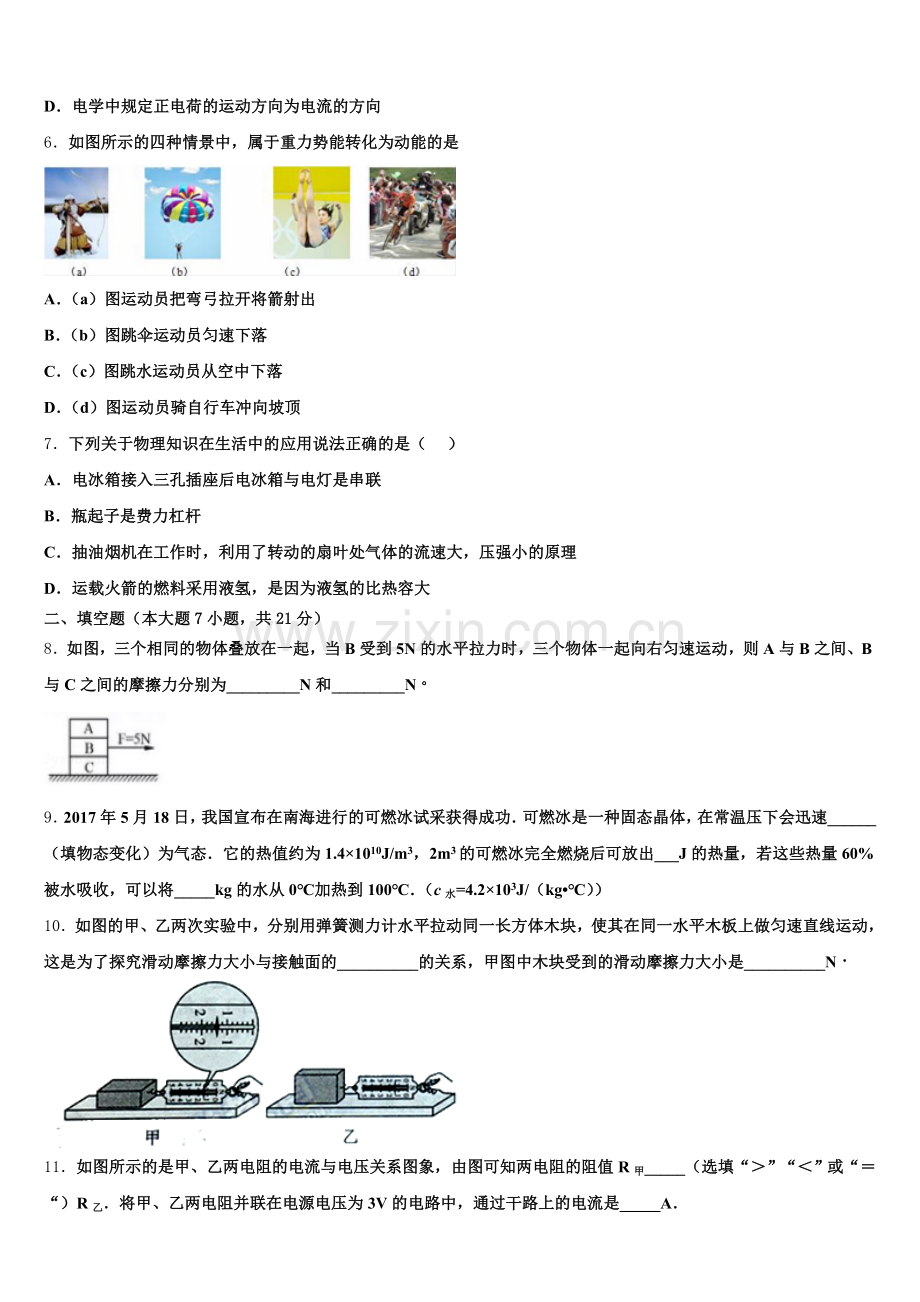

6．如图所示的四种情景中，属于重力势能转化为动能的是

A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶
7．下列关于物理知识在生活中的应用说法正确的是（ ）
A．电冰箱接入三孔插座后电冰箱与电灯是串联
B．瓶起子是费力杠杆
C．抽油烟机在工作时，利用了转动的扇叶处气体的流速大，压强小的原理
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
二、填空题（本大题7小题，共21分）
8．如图，三个相同的物体叠放在一起，当B受到5N的水平拉力时，三个物体一起向右匀速运动，则A与B之间、B与C之间的摩擦力分别为_________N和_________N。

9．2017年5月18日，我国宣布在南海进行的可燃冰试采获得成功．可燃冰是一种固态晶体，在常温压下会迅速______（填物态变化）为气态．它的热值约为1.4×1010J/m3，2m3的可燃冰完全燃烧后可放出___J的热量，若这些热量60%被水吸收，可以将_____kg的水从0℃加热到100℃．（c水=4.2×103J/（kg•℃））
10．如图的甲、乙两次实验中，分别用弹簧测力计水平拉动同一长方体木块，使其在同一水平木板上做匀速直线运动，这是为了探究滑动摩擦力大小与接触面的__________的关系，甲图中木块受到的滑动摩擦力大小是__________N．

11．如图所示的是甲、乙两电阻的电流与电压关系图象，由图可知两电阻的阻值R甲_____（选填“＞”“＜”或“＝“）R乙．将甲、乙两电阻并联在电源电压为3V的电路中，通过干路上的电流是_____A．

12．如图所示是定值电阻R0和灯泡L的U-I图象，灯泡额定电压为8V．若将R0与灯L串联后接在6V的电源两端，灯泡的功率为_____W ；若将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，电路中的总电流为_____A；若把两个相同的灯L串联后接入9V电路，总功率为_____W．

13．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．

14．如图所示的电表是用来测量电能的仪表；这只电表此时的读数是____________kW·h；当电路中只有一只电饭煲接入电路，正常工作 0.5h，发现此电能表的转盘转过了1000转，则这只电饭煲的额定功率是________W．

三、作图题（共7分）
15．完成如题图所示的光路图。
（______）

16．在通电螺线管附近有个小磁针，小磁针静止时N极所指的方向如图所示，请在图中标出通电螺线管的N、S极及电源的正、负极；

17．物理学中，力可以用带箭头的线段来表示，线段是按一定比例（标度）画出的，其长短表示力的大小，箭头指向表示力的方向，线段的起点通常表示力的作用点，此即为力的图示．如图所示，物体在水平方向上受到水平拉力F和地面摩擦力f的作用（不计空气阻力），向右做加速直线运动．已知在水平方向上该物体所受的合力大小为，请按照图中摩擦力f的图示，用相同的比例（标度）在图中画出拉力F的图示．
（_____________）

四、实验题（本大题共5小题，共20分）
18．在探究“水沸腾时温度变化的特点”实验时：
小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是_____．纠正错误操作后，开始计时．第3min温度计的示数如图乙所示，该示数为_____℃，从记录数据的表格可以分析出：水沸腾的特点是温度_____，继续_____．
时间/min
0
1
2
3
4
5
6
…
温度/℃
90
92
94

98
98
98
…
（3）根据水的沸点可判断当时当地的气压_____（选填“是”或“不是”）1标准大气压．小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的沸腾图象如图丙所示，其中水的质量较大的图象为_____（选填“a“”或“b”）．
19．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
用笔画线代替导线将图甲中的实物连接完整．把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
20．李燕在“探究凸透镜成像规律”的实验中：

（1）首先将烛焰、凸透镜、光屏三者中心调到_____，她这样做是为了使烛焰的像成在_____。
（2）当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上出现了明亮清晰的像，此像大小、正倒、虚实是_____，应用这个原理可制成_____。
（3）实验中某同学将自己的近视眼镜放在了图中蜡烛与凸透镜之间，且靠近凸透镜的位置时，看到光屏上的像变得模糊了，为使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜的前提下，他应该将光屏向_____（填“左”或“右”）移动。
21．小明用如图甲所示的装置测量小灯泡的电功率，已知小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
在图甲中，用笔画线代替导线将电路连接完整。闭合开关前，应将滑动变阻器的滑片移到最_____（选填“左”或“右”）端。闭合开关，移动滑片，当电压表的示数达到2V时，电流表的示数如图乙所示，此时小灯泡消耗的电功率为_____。为使小灯泡正常发光，接下来应将滑片向_____移动，但无论怎么调节滑片都无法使电压表示数达到2.5V．为了用该灯泡继续完成实验，你的做法是_____。另一组同学在测量小灯泡额定功率时，电压表出现了故障不能使用，他们向老师借了一只定值电阻R0，设计了如图丙所示的电路，按下面的顺序测量额定电压为U额的小灯泡的额定功率：
①只闭合开关S和S1，调节滑动变阻器的滑片，当电流表的示数为_____时，小灯泡正常工作；
②只闭合开关S和S2，保持滑片P的位置不动，读出电流表的示数为_____；
③该小灯泡的额定功率P额＝_____（用I、U额和R0表示）。
22．某小组同学们设计实验“探究影响导体和电阻大小的因素”，他们找到如图所示的实验器材和若干导线，AB、CD、GH上为三根相同长度、粗细的镍铬合金导线．

甲方案
乙方案
分别测量了一根、两根、三根导线串联后的电流，并记录下来．
三根导线串联时，电流表示数在这三次示数中最____（填“大”或“小”）．
分别测量了一根、两根、三根导线并联后的电流，并记录下来．
三根导线并联时，电流表示数在这三次示数中最____（填“大”或“小”）．
（1）乙方案实验是为了探究导体电阻与__________的关系．
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，还需要从下列器材选择_______（不定项）
A．与AB镍铬合金导线长度相同的锰铜导线
B．与AB镍铬合金导线长度和横截面相同的铁导线
C．与CD镍铬合金导线长度和横截面相同的锰铜导线
D．与GH镍铬合金导线横截面相同的铜导线
五、计算题（本大题共2小题，共13分）
23．在5秒内物体在20牛的拉力作用下沿拉力方向匀速前进了30米．求此过程中
①拉力做的功W；
②拉力的功率P．
24．如图所示，两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱，下表是某型号两轮自平衡电动车的主要技术参数，求：

整车质量
20kg
锂电池电压
48V
锂电池容量
12A•h
电动车额定电压
48V
电动机额定功率
480W
（1）该电动车在额定功率下行驶时的电流；
（2）若电动机的工作效率为80%，锂电池充足一次电后，电动车在额定功率下行驶的最长时间为多少小时；
（3）锂电池充足一次电所消耗的电能，若用热值为7.2×107J/kg的某新型燃料提供，至少所需的燃料质量。
六、综合能力题（本大题共3小题，共18分）
25．如图甲是某校科技小组自制电子秤的原理图，其中电源电压恒为定值U，定值电阻的阻值为R0 ， 总长为L的电阻丝总阻值为R，此电阻丝上的滑片与托盘、弹簧上端固定在一起，并能随弹簧的伸缩沿电阻丝上下滑动（接触良好），且不称重物时滑片恰好在电阻丝的最上端，若托盘、弹簧的质量以及弹簧的电阻可以忽略不计，电阻丝接入电路的阻值与其连入电路的长度成正比，弹簧压缩的长度△L与所受压力F的关系为F=k△L（其中k为已知常量），请根据上述内容和条件解答如下问题：

1．指出当闭合开关S、盘中没有放物体时，电压表的示数值；
2．推导出此电子秤工作时，电压表示数Ux与被测物体质量m之间的关系式；
3．若把电压表的表头改装成能直接读出质量值的电子秤表头时，为了使电子秤表头示数均匀，可以利用原有器材在如图乙的基础上进一步改进，请你画出改进后电压表的连接位置．
26．如图所示为自制潜水艇模型，A为厚壁玻璃广口瓶，瓶的容积是V0，B为软木塞，C为吸、排水管，D为进气细管，E为圆柱形盛水容器，F为通气阀。当瓶中空气的体积为V1时，潜水艇模型可以停在液面下任何深处。若通过细管D再向瓶中压入空气，潜水艇模型上浮，当瓶中空气的体积为2V1时，潜水艇模型恰好有1/3的体积露出水面。(水的密度为，软木塞B、细管C、D的体积和重以及瓶中的空气重都不计）求：
图中瓶内封闭的气体的压强____外界大气压（填“大于”、“等于”或“小于”）；潜水艇模型的体积____；
27．（2016·绥化卷）仔细阅读材料，根据材料提供的信息回答问题：
我们已经学过杠杆的力臂和杠杆的平衡条件，如果把这些知识稍加拓宽和延伸，就可尝试用新的方法来解决一些实际问题．有固定转动轴的物体在力的作用下处于静止或匀速转动的状态称为力矩平衡状态．物理学中把力和力臂的乘积叫做力对转动轴的力矩．力矩用M表示，即M=FL,式中L为力臂，力臂是转动轴到力的作用线的距离．在国际单位制中，力矩的单位是牛顿•米，符号为N•m．引入力矩概念后，杠杆的平衡条件可叙述为：使杠杆沿顺时针转动的力矩与使杠杆沿逆时针转动的力矩相等．用公式表示为：M顺=M逆
（1） 力矩的表达式为：M=____________，力矩的国际单位为______ ．
（2）用垂直于门的力推门，推力F=80N，手到门轴的距离为0.3m,则F对门轴的力矩M为___________N•m．
（3）如图所示，一根均匀木棒OA可绕过0点的水平轴自由转动，现有一方向不变的水平力F作用于该棒的A点，使棒从竖直位罝缓慢转到偏角0<90°的某一位罝（缓慢转动可视为匀速转动），设M为力F对转轴的力矩，对此过程中M和F判断正确的是____________．（选填字母）
A． M不断变大，F不断变大％ B． M不断变大，F不断变小
C． M不断变小，F不断变大 D． M不断变小，F不断变小

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、眼睛的原理和照相机相似，物体的光经晶状体在视网膜上成倒立、缩小的实像．A符合题意为答案．
B、放大镜是凸透镜，当u<f时，放大镜成正立、放大的虚像，B不符合题意．
C、望远镜的物镜相当于照相机成倒立、缩小的实像，目镜相当于放大镜成正立、放大的虚像．C不符合题意．
D、显微镜的物镜相当于投影仪成倒立、放大的实像，目镜相当于放大镜成正立、放大的虚像，故D不符合题意．
2、A
【解析】
A. 托里拆利最先借助水银实验，用转化法的思想为指导，即水银柱的压强等于大气压强，利用平衡法测出了大气压的数值，故A正确；
B. 卢瑟福在用a粒子轰击金箔的实验中发现了质子，提出原子核式结构学说，故B错误；
C. 安培定则，也叫右手螺旋定则，是描述通电螺线管的极性跟电流方向之间的关系的，是由安培总结出来的，但电动机不是安培发明的，故C错误；
D. 焦耳定律适用于任何电路，故D错误．
3、A
【解析】
ρA= m/V=128g/16cm3=8g/cm3；
ρB= mB/VB=60g/12cm3=5g/cm3；
所以，A球是实心的，
4、C
【解析】
（1）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（2）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
（3）热值是物质的一种属性，只与物质的种类有关．
【详解】
A、在四冲程汽油机的一个工作循环中，活塞往复运动两次，由四个冲程组成，因此做功冲程中活塞从汽缸顶端运动到下端，故A错误；
BC、汽油机在做功冲程中，内能推动活塞向下运动，内能转化为机械能，故B错误、C正确；
D、热值是物质的一种属性，只与物质的种类有关，因此当汽油不断减少时，汽油的热值不变，故D错误．
故选C．
四冲程内燃机的四个冲程：吸气、压缩、做功、排气，其中做功和压缩冲程有能量的转化．
5、B
【解析】
分析：（1）用电器的原理：同种电荷相排斥；
（2）电荷的定向移动会形成电流；
（3）影响电阻大小的因素有：材料、长度、横截面积和温度．
（4）物理学中电流方向的规定；
解答：A、用电器的原理：同种电荷相排斥，故A错误；
B、金属靠自由电子定向移动形成电流导电，故B正确；
C、导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故C错误．
D、电学中规定正电荷定向移动的方向为电流的方向，故D错误．
故选B．
【点睛】本题考查了用电器的原理，电流的形成、影响电阻大小的因素，是一道基础题，应熟记相关的基础知识．易错点是正电荷定向移动的方向为电流的方向．
6、C
【解析】
运动员把弯弓拉开将箭射出，是弹性势能转化为动能的过程．A不符合题意．
跳伞运动员匀速下落，质量不变，速度不变，动能不变，高度变小，重力势能减小，总机械能减小．B不合题意．
跳水运动员从空中下落，质量不变，速度增大，动能增大，高度减小，重力势能减小，此过程中，重力势能转化为动能．C符合题意．
运动员骑自行车冲向坡顶，运动员和自行车的质量不变，速度减小，动能减小，高度增大，重力势能增大，此过程中，动能转化为重力势能．D不符合题意．
7、C
【解析】
A．家庭电路中各个用电器互不影响，所以用电器都是并联的，故A错误；
B．瓶起子在使用时，动力臂大于阻力臂，是省力杠杆，故B错误；
C．转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出，故C正确；
D．运载火箭的燃料采用液氢，是因为液氢的热值大，密度小，而和它的比热容无关，故D错误．

二、填空题（本大题7小题，共21分）
8、 0 5
【解析】试题分析：对A受力分析，A受竖直方向的重力和B对A的支持力，三个物体一起向右匀速运动，A与B相对静止，故AB之间不受摩擦力，摩擦力为0N；同理对AB整体进行受力分析，受重力、C对BA的支持力，水平的拉力，以及C对B的摩擦力，由于三个物体一起向右匀速运动，处于平衡状态，BC之间的摩擦力等于拉力，fBC=F=5N。
【考点定位】摩擦力的大小
9、升华 2.8×1010 4×104
【解析】
[1]可燃冰在常温压下会迅速变为气态，此过程为升华过程；
[2]2m3的可燃冰完全燃烧释放的热量：
Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J，
[3]由×100%可得，水吸收的热量：
Q吸=ηQ放=60%×2.8×1010J=1.68×1010J，
由Q吸=cm（t﹣t0）可得，加热水的质量：

10、面积（或大小） 1.4
【解析】
解：（1）分别用弹簧测力计水平拉动同一长方体木块，使其在同一水平木板上做匀速直线运动，测力计示数等于滑动摩擦力的大小，因接触面粗糙程度相同，压力大小相同，只改变了接触面大小，故这是为了探究滑动摩擦力大小与接触面的面积（或大小）的关系；
（2）由图所知，弹簧测力计分度值为0.2N，示数为1.4N，即滑动摩擦力大小为1.4N．
点睛：本题探究滑动摩擦力的大小与哪些因素有关，考查了实验原理及控制变量法的运用，注重了对过程与方法的考查．
11、＜ 0.65
【解析】
由图象可知，当时通过的电流为，时通过的电流为，由可得，甲乙的电阻分别为：，，两电阻的阻值 ；
并联电路中干路电流等于各支路电流之和，所以干路电流：．
12、0.8 1.45 5.4
【解析】
串联电路电流处处相等,由图示图象可知,若将R0与灯L串联后接在6V的电源两端，电路电流为0.4A，灯泡两端电压为2V，则灯泡的功率：P＝UI＝2V×0.4A＝0.8W；并联电路电压相等,由图示图象可知,电阻与灯泡并联,当电路电压为两端电压为7V时,通过电阻R0的电流为0.7A,通过灯泡的电流为0.75A,此时电阻R0功率为：7V×0.7A＝4.9W,由此可知,若将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时，电路中的电流：I＝0.7A+0.75A＝1.45A；两相同灯泡串联接入9V电路，每个灯泡两端电压都是4.5V，由图示图象可知，灯泡电压为4.5V时通过灯泡的电流为0.6A，总功率：P＝UI＝9V×0.6A＝5.4W.
13、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
14、1．6 822
【解析】
从表盘上可以看出此时的读数为1.6kW•h，电表的转盘在2.5h内消耗的电能
W=1/2522kW•h×1222=2．4kW•h，
该取暖器的电功率
P=W/t=2.4kw•h/2.5h=2.8kW=822W．

三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；
过光心的光线经凹透镜折射后传播方向不改变．如图所示：

16、
【解析】
试题分析：小磁针静止时N极所指方向为该处磁场方向，由此可以确定螺线管的N极、S极，然后根据安培定则可知螺线管上电流方向向上，电源“+”极在右“-”极在左．
考点：安培定则
17、
【解析】
由于物体向右加速运动，故合外力方向水平向右，大小为2N，图中摩擦力的大小为4N，方向水平向左，物体在水平方向上受到水平拉力F和地面摩擦力f的作用，根据力的合成得到F合=F-f=2N，拉力F=F合+f=2N+4N=6N，拉力的方向水平向右，按照题目所给的标度，从物体的重心沿水平向右画出拉力的图示，如图所示：

四、实验题（本大题共5小题，共20分）
18、温度计的玻璃泡与容器底接触； 96； 不变； 吸热； 不是； b
【解析】
（1）测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不能接触容器底和容器壁；读数时视线与液柱上表面所对刻线相平；
（2）温度计读数时，先确定是零上还是零下，认清分度值，再读数；液体沸腾时，不断吸收热量，温度保持不变；
（3）根据沸点与气压之间的关系，气压越高，沸点越高，气压越低，沸点越低解答．
（4）在装置相同的情况下，水的质量越大，升温会越慢．
【详解】
（1）使用温度计测量流体温度时，玻璃泡不能碰着容器的底或壁，所以图甲中温度计测液体温度的错误为：温度计的玻璃泡与容器底接触；
（2）温度计的分度值是，此时是零上，液柱上表面对准了上面第6个小格处，示数为；
从记录数据的表格可得：液体沸腾时，温度不变，继续吸热，这是流体沸腾最显著的特点；
（3）由记录数据知，当水的温度达到时，温度不再变化，说明此时是水的沸腾过程，沸点是，沸点低于标准大气压下的沸点，由此可判断当地的气压不是1个标准大气压；
（4）读图丙可以看出，在同样加热的情况下，b的升温较慢，其原因应该是水的质量多于a的缘故，升高相同的温度时需要的时间长，即水的质量较大的图象为b．
19、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：

（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
20、同一高度处 光屏的中央 倒立缩小的实像 照相机 右
【解析】
（1）在实验前，为使像能成在光屏的中央，应将烛焰、透镜和光屏三者的中心调到同一高度处。
（2）由图知道，物距大于像距，所以，此时成倒立缩小的实像，应用这个原理可以制成照相机。
（3）近视镜是凹透镜，对光线有发散作用，所以通过凸透镜后的光线会聚得更晚了，像向右移动，所以他应该将光屏向右移动。
21、 左 0.48W 右 增加1节电池 I1 I U额×（I﹣）
【解析】
（1）伏安法测灯泡功率的实验中，电压表应并联在灯泡两端，使用0﹣3V量程，实物电路如下：

（2）为保护电路，闭合开关前，滑动变阻器的滑片处于最大阻值处的左端；
（3）如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.24A，此时小灯泡的电压为2V，则小灯泡的功率为P＝UI＝2V×0.24A＝0.48W；
（4）电压表的示数为2V，小于小灯泡的额定电压，要使灯泡正常工作，灯泡两端电压应从2V增大到2.5V，电路电流要增大，总电阻要减小，则滑动变阻器的电阻要减小，滑片应向右端移动，使电压表的示数为2.5V为止；但无论怎么调节滑片都无法使电压表示数达到2.5V，说明电源电压较小，为了用该灯泡继续完成实验，应增大电源电压，具体做法是增加1节电池；
（5）①测量时，应闭合开关S和S1，当电流表示数为I1＝时，灯泡两端电压等于额定电压，灯泡正常发光。
②只闭合开关S和S2，保持滑片P的位置不动，读出电流表的示数为I；
③由并联电路特点知，灯泡正常发光的电流：IL＝I﹣I1＝I﹣，则灯泡的额定功率：P＝U额IL＝U额×（I﹣）。
22、小 大 导体横截面积 B或C
【解析】
甲方案中，三根导线串联时，电阻长度最大，电阻最大，电流表示数在这三次示数中最小；乙方案中，三根导线并联时，电阻横截面积最大，电阻最小，电流表示数在这三次示数中最大；
（1）乙方案实验中，分别测量了一根、两根、三根导线并联后的电流，此时导线横截面积改变了，电流随之改变，是为了探究导体电阻与导体横截面积的关系；
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，应该选用与上面导体材料不同，长度和横截面积相同的导体，故B或C均符合题意．

五、计算题（本大题共2小题，共13分）
23、①600J②120W
【解析】
解：①拉力做的功：W=Fs=20N×30m=600J；
②拉力的功率：P===120W．
24、（1）10A；（2）0.96h；（3）0.0288kg。
【解析】
（1）由P＝UI得，该电动车在额定功率下行驶时的电流：I===10A；
（2）锂电池容量为12A•h，锂电池电压为48V，则锂电池充足一次电储存的电能：
W电＝UI′t＝48V×12A×3600s＝2.0736×106J，
电动机做的功：W＝80%W电＝2.0736×106J×80%＝1.65888×106J，
由可得最多可骑行的时间：===3456s=0.96h；
（3）根据题意可知，燃料燃烧放出的热量： Q＝W电＝2.0736×106J，
由Q＝mq得，需要燃料的质量：m===0.0288kg

六、综合能力题（本大题共3小题，共18分）
25、（1）0；（2）Ux=U﹣；（3）
【解析】
（1）由图可知，滑动变阻器与定值电阻R0串联，电压表测量滑动变阻器两端的电压，所以，当闭合开关S、盘中没有放物体时，滑动变阻器连入的电阻为0，分压为0，电压表的示数为0；
（2）当在托盘上放质量为m的物体时，设弹簧缩短的长度为△L依据胡可定律F=k△L得： △L =mg/k，由题意可知，滑片向下移动的长度和弹簧缩短的长度相同则电阻丝接入电路的阻值为R接 =△L R / L，电压表示数Ux =U-IR0 =U-（UR0/R0+mg R /kL）；
（3）电路图如图所示：
根据胡克定律，有：x=mg/k，
滑动变阻器的连入电阻：Rx =x R / L，根据电流相同，有：Ux/Rx=U/R+R0，则Ux =U Rx /R+R0 =U/R+R0×xR /L=U/R+R0×mgR/kL=UgR/(R+R0)kLm，即Ux与托盘上的物体质量成正比,这样，可使电子称表头示数均匀.
26、大于
【解析】
（1）如图，瓶口软木塞B下表面受到向上的压强p向上等于外界大气压与B在水桶E中所处深度的水的压强之和。软木塞B上表面受到向下的压强p向下等于瓶内封闭的气体压强与瓶内水柱产生的压强之和。此时p向上=p向下，B在水桶E中所处深度比瓶内水柱大，所以瓶内封闭的气体的压强大于外界大气压。
（2）模型总体积为；G1为模型里水重，
由题，A悬浮，中空部分有部分气体，体积为V1；
A漂浮，有三分之一体积露出水面，中空部分为2V1的气体， 根据漂浮条件列式，
将公式展开：；
；
①－，
可得，
27、FL N•m 24 A
【解析】
试题分析：（1）由材料提供的信息可知，力矩的表达式为：M=FL，力矩的国际单位为N•m；（2）用垂直于门的力推门，推力的力臂等于手到门轴的距离，L=1．3m，推力F对门轴的力矩M=FL=81N×1．3m=24N•m；（3）以O点为转轴，重力的力臂增大，其力矩增大，根据力矩平衡条件可知，水平力F的力矩与重力的力矩平衡，则力F对转轴的力矩M不断变大．力F对转轴的力臂L减小，由力矩M=FL，分析可知，F不断变大，故A正确．故答案为（1）FL；N•m；（2）24；（3）A．
【考点定位】杠杆的平衡分析法及其应用；杠杆的平衡条件
