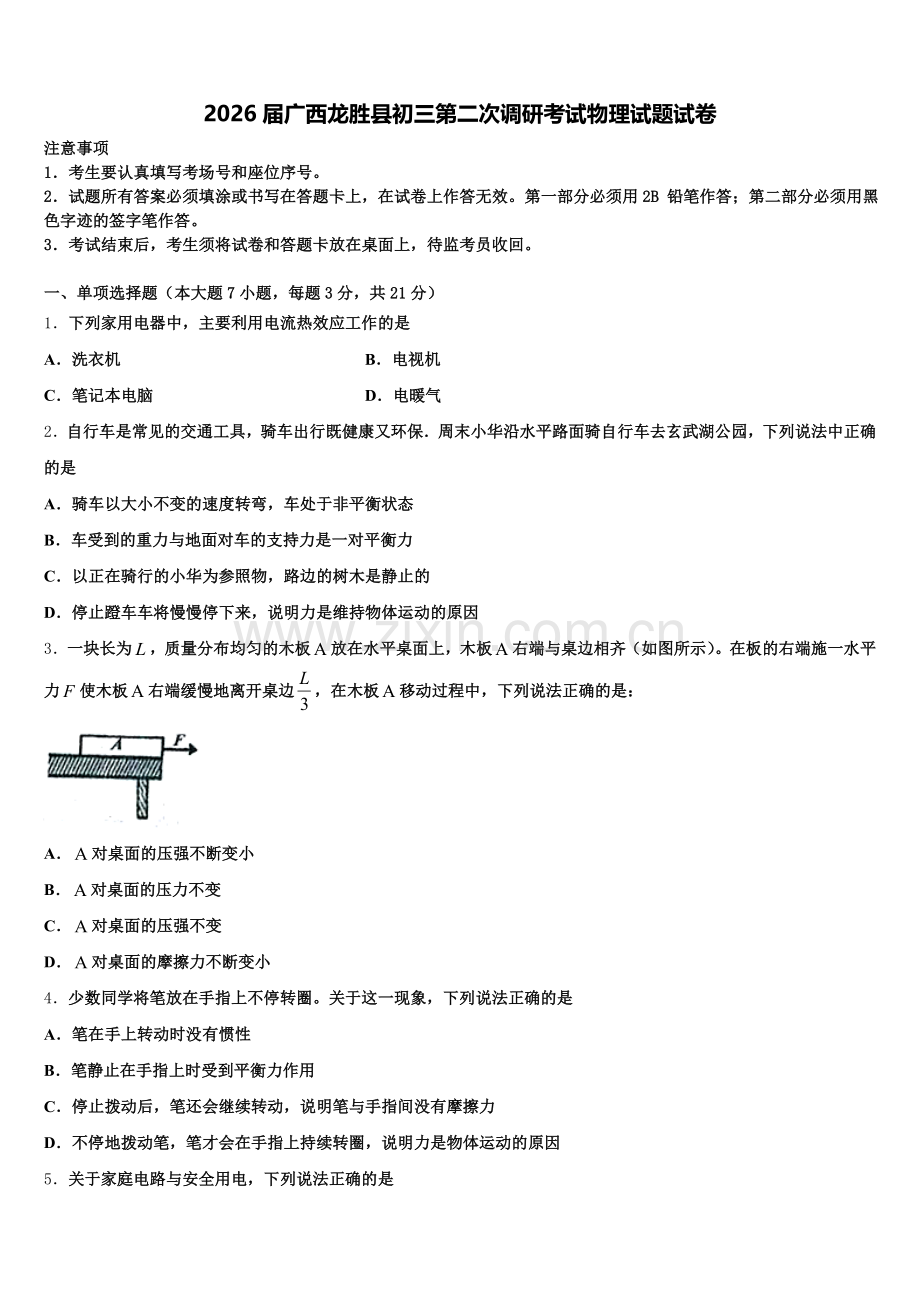

2026届广西龙胜县初三第二次调研考试物理试题试卷含解析.doc

2026届广西龙胜县初三第二次调研考试物理试题试卷
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列家用电器中，主要利用电流热效应工作的是
A．洗衣机 B．电视机
C．笔记本电脑 D．电暖气
2．自行车是常见的交通工具，骑车出行既健康又环保．周末小华沿水平路面骑自行车去玄武湖公园，下列说法中正确的是
A．骑车以大小不变的速度转弯，车处于非平衡状态
B．车受到的重力与地面对车的支持力是一对平衡力
C．以正在骑行的小华为参照物，路边的树木是静止的
D．停止蹬车车将慢慢停下来，说明力是维持物体运动的原因
3．一块长为，质量分布均匀的木板放在水平桌面上，木板右端与桌边相齐（如图所示）。在板的右端施一水平力使木板右端缓慢地离开桌边，在木板移动过程中，下列说法正确的是：

A．对桌面的压强不断变小
B．对桌面的压力不变
C．对桌面的压强不变
D．对桌面的摩擦力不断变小
4．少数同学将笔放在手指上不停转圈。关于这一现象，下列说法正确的是
A．笔在手上转动时没有惯性
B．笔静止在手指上时受到平衡力作用
C．停止拨动后，笔还会继续转动，说明笔与手指间没有摩擦力
D．不停地拨动笔，笔才会在手指上持续转圈，说明力是物体运动的原因
5．关于家庭电路与安全用电，下列说法正确的是
A．熔丝是由熔点较高的材料制成的 B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在零线上 D．电路连接处接触不良可能引起火灾
6．如图甲所示的电路中，电源电压保持不变，小灯泡的额定电压是．闭合开关后，当滑片从右向左移动的过程中，小灯泡的关系图象如图乙所示．下列判断正确的是

A．滑动变阻器接入电路的最小阻值是
B．滑动变阻器接入电路的最大阻值是
C．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率
D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率
7．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表示数为零，则该电路故障可能是

A．灯泡 L1断路 B．灯泡 L2断路
C．灯泡 L2短路 D．电流表短路
二、填空题（本大题7小题，共21分）
8．在“挑战自我”节目里，挑战者用穿在鼻孔里的绳子拉着质量是2000千克的车，在平路上用了5分钟将车拉动了400米，做了3×105焦的功，则他的水平拉力是________牛，他的功率为________W．
9．音乐小组的几位同学自己动手制作了各自的乐器，乐器发声的波形图如下图所示：

根据波形图可以知道：三种乐器具有相同的_________，不同的_________．(填“音色”或“音调”)
10．如图所示，电源电压不变，Ω，Ω，只闭合S1，电流表示数为，电压表示数为4V，电源电压为___V，闭合S1、S2、S3，电流表A1、A2示数之比为___.

11．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。当S1、S2闭合时，电饭锅处于_____状态，当S1闭合、S2断开时，电饭锅处于_____状态（两空分别选填“加热”或“保温”）。

12．如图，2个相同的玻璃瓶a、b中灌入不同高度的水，敲击它们，就可以发出不同的声音，其声源是__________（瓶和水/空气柱）．其中敲击__________（a/b）瓶发出的声音的音调较高．

13．如图，该图演示的是汽油机的__________冲程；若汽油机的能量利用率为20%，完全燃烧10g汽油可输出_____________J的有用能量.（汽油的热值为4.5×107J/kg）

14．某实验小组分别用如图所示的甲、乙两个滑轮组匀速提起相同的重物。每个滑轮的重量相同，不计绳重及摩擦，则拉力的大小关系为F1_____F2，机械效率的大小关系为η甲_____η乙（两空均选填“＞”、“＜”或“＝”）。

三、作图题（共7分）
15．如图所示，请画出使杠杆在图示位置保持平衡时所施加的最小力的示意图．

16．在一列水平向右匀速行驶的火车车厢桌面上，有一杯水和一个小球，水杯中的水突然发生了如图所示的现象，画出此时小球的受力示意图。

17．如图，重为20N的物块静止在斜面上，请画出该物块所受重力的示意图．
（______）

四、实验题（本大题共5小题，共20分）
18．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
19．图14甲是 “探究平面镜成像的特点”实验装置．

(1)选用薄玻璃板代替平面镜原因是玻璃板透光，便于确定像______．
(2)在竖立的玻璃板前点燃蜡烛A，拿外形相同但不点燃的蜡烛B竖立着在玻璃板后面移动，直至看上去它与蜡烛A的像完全重合，这说明像与物大小______（选填“相等”或“不相等”）．
(3)记录蜡烛B的位置，用刻度尺在白纸上测得蜡烛B到玻璃板的距离s如图14乙所示，是______cm．通过多次实验、对比分析，得出结论：像和物体到平面镜的距离_________（选填“相等”或“不相等”）．
(4)移去蜡烛B，在其原来位置上放置一块光屏，光屏上______（选填 “能”或“不能”）呈现蜡烛的像，这说明平面镜成的是_______（选填 “虚”或“实”）像．
20．小明用光具座、F光源、凸透镜镜、光屏等器材，探究“凸透镜成像规律”
(1)如图甲所示，将光源放在30cm刻度处时，移动光屏可得倒立、等大的清晰像，此时光屏在______cm刻度处，凸透镜的焦距是_____cm.
(2)把光源向左移至20cm刻度处时，将光屏向_____(左/右)调节，可得______(倒立/正立)、______(缩小/放大)的清晰像.

(3)把光源放在45cm刻度处时，移去光屏，人眼通过透镜看到的像是图乙中的____
21．为了模拟研究汽车超载和超速带来的安全隐患，小明同学设计了如图甲、乙、丙所示的探究实验，将A、B、C三个小球先后从同一装置，高度分别为hA、hB、hC的位置滚下（mA=mB＜mC，hA=hC＞hB），推动小木块运动一段距离后静止，请你根据生活经验和所学的物理探究方法，对以下问题进行解答：
用来研究超速安全隐患时，需要控制的变量是__，实验时应选择___两个图所示实验进行比较；用来研究超载安全隐患时，应选择___两个图所示实验进行比较，通过这个实验得到的结论是______．
22．小羊同学探究“冰的熔化特点”的实验装置如图甲所示。

（1）实验中某时刻观察到温度计示数如图乙所示，其示数为_____℃。
（2）小羊绘制的温度﹣时间图象如图丙所示。根据图象特征可判断冰是_____。（选填“晶体”或“非晶体”）：当冰熔化一段时间后，试管中冰的质量_____（选填“增加”、“减少”或“不变”）；
（3）小羊实验后，小朱重新加冰、温水，也做了该实验，绘制的温度﹣时间图象如图丁所示，丙、丁图象的差异是因为小朱在实验中_____（回答一点即可）。
五、计算题（本大题共2小题，共13分）
23．如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S1断开、滑动变阻器滑片P移到a端时，电压表的示数为1．4V，电流表示数为2．3A（灯泡灯丝电阻不随温度的变化而改变）．求：

（1）滑动变阻器的最大阻值．
（1）此时灯泡的实际功率．
（3）电源电压．
（4）当开关S1和S1都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
24．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．将这种半导体材料电阻连入电路如图乙所示，定值电阻R0为10Ω，则

（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（2）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少
（3）电流表的读数为0.4A时通电10分钟, R0产生的热量是多少
六、综合能力题（本大题共3小题，共18分）
25．如图所示，在我省新农村建设中体重为的工人师傅用的拉力向下拉绳时，在内使重680N的重物匀速上升到三楼（每层楼高）：
画出图中滑轮组的绕线；在提升物体的过程中，工人双脚与地面的接触面积为250cm3，求此时工人对地面的压强；求工人拉力所做功的大小；求滑轮组的机械效率．
26．某实验小组的同学对A、B两根长度相同粗细不同的橡皮筋测力计，将橡皮筋的一端固定，另一端悬挂钩码（图甲所示），记录橡皮筋受到的拉力大小F和橡皮筋伸长量△x，根据多组测量数据做出的图线如图乙所示．
当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为 cm，橡皮筋B的伸长量为 cm．分别用这两根橡皮筋制成的测力计代替弹簧秤，则用橡皮筋 制成的测力计量程大，用橡皮筋 制成的测力测量的精确程度高（均选填“A”或“B”）．将本实验中相同的两根橡皮筋并联起来代替弹簧秤，能够测量力的最大值为 N．
27．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
ABC．洗衣机工作时主要是把电能转化为机械能，电视机、笔记本电脑在工作时，主要将电能转化为光能和声能，都不是利用电流的热效应，故不合题意；
D．只有电暖气是把电能转化为内能，是利用电流的热效应，故符合题意．
2、A
【解析】
A. 以大小不变的速度转弯，方向不断变化，所以自行车和人构成的整体处于非平衡状态，故A错误；
B. 地面对车的支持力大小等于人和车的总重力，故车受到的重力与地面对车的支持力大小不相等，不是一对平衡力，故B错误；
C. 以正在骑行的小华为参照物，路边的树木与小华之间的位置发生了变化，所以是运动的，故C错误；
D. 停止蹬车，由于受到地面对自行车的摩擦力作用，而慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误．
3、B
【解析】
木板A放在水平桌面上，木板被拉出的过程中，对桌面的压力大小始终等于木板A重力，即压力大小不变，故B正确；
在拉动过程中，受力面积逐渐减小，压力不变，由可得，A对桌面的压强逐渐增大，故A、C错误；
木板A与桌面接触面没变，压力没变，所以摩擦力不变，故D错误。
4、B
【解析】
A、一切物体在任何时候都有惯性，笔在手上转动时同样具有惯性，故A错误；
B、笔静止在手指上时，处于平衡状态，所以笔受到平衡力作用，故B正确；
C、停止拨动后，笔还会继续转动，是因为笔具有惯性，笔与手指间仍然有摩擦力，故C错误；
D、在手指上不停地拨动笔，笔受到了力的作用，笔的运动状态发生了变化，这说明力是改变物体运动状态的原因，故D错误。
5、D
【解析】
A. 熔丝是由电阻率大、熔点较低的材料制成的，这样电路中电流过大时才能及时熔断，从而保护电路．故A错误．
B. 正常情况下火线与大地间的电压为220V．故B错误．
C. 为避免发生触电，用电器的开关必须安装在火线上．故C错误．
D. 若电路连接处接触不良，会导致连接处电阻较大．由Q=I2Rt可知，当电路中电流稍大时，会在接触不良的连接处产生过多的热量，容易引起火灾．故D正确．
6、C
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．
当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，小灯泡两端的电压UL＝2.5V时（正常发光），通过的电流IL＝0.28A，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：UR＝U﹣UL＝6V﹣2.5V＝3.5V，
由可得，滑动变阻器接入电路中的最小阻值：，故A错误；
此时灯泡的电阻：；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，
由图乙可知，小灯泡两端的最小电压UL′＝0.4V时，通过的电流IL′＝0.16A，
此时滑动变阻器两端的电压：UR′＝U﹣UL′＝6V﹣0.4V＝5.6V，
则滑动变阻器接入电路中的最大阻值：，故B错误；
此时灯泡的电阻：，
因滑动变阻器接入电路中的最小阻值为12.5Ω，灯泡的最大阻值为8.9Ω，即灯泡的阻值始终小于变阻器接入电路的阻值，且同一时刻通过两者的电流相等，
所以，由P＝UI＝I2R可知，小灯泡消耗的电功率总小于滑动变阻器消耗的电功率，故C正确、D错误．
7、A
【解析】
由图可知，闭合开关后，两灯串联，电压表测量L1两端的电压；L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路，故A选项符合题意。

二、填空题（本大题7小题，共21分）
8、750牛 1000W
【解析】
由W=FS可得拉力：F===750N，
功率为：P===1000W。
9、音调和响度 音色
【解析】
[1][2]声音的三个特性：音调、响度和音色，音调与发声体的振动频率有关；响度与振幅有关；音色与发声体有关．由图知道，甲乙丙的振动的频率相同，所以音调相同；甲乙丙的波形是不同的，即乐器发声的音色不同；甲乙丙的振幅相同，所以乐器发声的响度相同．
本题考查的是对声音的特征的了解与掌握，解题的关键是能够区分音色、音调和声音的响度及影响它们的因素．
10、6 5:2
【解析】
只闭合S1时，R1和R3串联在电路中，电压表测量R1两端的电压，电流表示数为，R3两端的电压为，根据串联电路的电压特点可得；电阻R1的阻值为闭合S1、S2、S3时，R1和R2并联在电路中，R3被短路，电流表A1是测干路的电流，A2是测电阻R2的电流，通过R1的电流为，通过R2的电流为，干路中的电流为，则电流表A1、A2示数之比．
11、加热保温
【解析】
当S1、S2闭合时，R1短路，电路为R2的简单电路；
当S1闭合、S2断开时，两电阻串联，根据串联电阻大于其中任一电阻，由P＝可知：
当S1、S2闭合时，电饭锅功率较大，处于加热状态；
当S1闭合、S2断开时，电饭锅功率较小，处于保温状态。
12、瓶和水 b
【解析】
当用相同的力敲击瓶子时，振动的物体是水和瓶；瓶中盛水越多，瓶子和水的质量越大，故瓶子中的水会阻碍瓶子振动，音调越低，水越少，音调越高，所以b瓶发出音调高．
13、做功
【解析】
(1)根据图中气门的开关情况和活塞的运动方向判断出是哪一个冲程；
(2)知道汽油的质量和热值,利用燃料完全放热公式 求汽油完全燃烧产生的热量(总能量)；知道汽油机的效率,利用效率公式求有用机械能．
【详解】
(1)根据图示可以知道,两个气门都关闭,火花塞点火,活塞向下运动,气缸容积增大,因此是做功冲程；
(2)10g汽油完全燃烧产生的热量： ；
根据 可以知道，汽油机输出的有用机械能：
．
因此，本题正确答案是：做功；
14、＜ ＝
【解析】
（1）不计绳重及摩擦，
则拉力F＝（G物+G动），由图可知n1＝3，n2＝2，
则绳子受的拉力：F1＝（G物+G动），F2＝（G物+G动），
故F1＜F2；
（2）动滑轮重相同，提升的物体重和高度相同，根据W额＝G动h、W有用＝G物h可知，利用滑轮组做的有用功相同、额外功相同，则总功也相同，
则由η＝可知，两滑轮组的机械效率相同，即η甲＝η乙。

三、作图题（共7分）
15、
【解析】
在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，由图示可知，OB是最大动力臂，当力F与OB垂直向上时，力F最小，如图所示．

16、
【解析】
试题分析：由于火车水平向右匀速行驶和水杯中的水突然发生了如图所示的现象可知，火车在减速或刹车。小球由于惯性也会继续向右滚动，此时的小球除了受到重力和支持力外，还受到向左的摩擦力。
考点：惯性；力的示意图
17、如图所示

【解析】
试题分析：重力的作用点画在物块的重心处，重力的方向竖直向下，标上向下的箭头表示方向，再写上G=20N表示出重力的大小为20N，如图所示．

考点：作物体所受重力示意图

四、实验题（本大题共5小题，共20分）
18、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
19、的位置 相等 7.60 相等 不能 虚
【解析】
(1)因为玻璃板是透明的，能在观察到A蜡烛像的同时．还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置；(2)在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B在竖直在玻璃板后面移动，直至它与蜡烛A的像完全重合，说明像与物的大小相等；(3)记录蜡烛B的位置，用刻度尺在白纸上测得蜡烛B到玻璃板的距离s如图乙所示，是7.60cm；通过多次实验，对比分析，得出结论：像和物到平面镜的距离相等；(4)平面镜所成的像是虚像，虚像不会呈现在光屏上．
点睛：（1）在平面镜成像特点实验中采用玻璃板代替平面镜，其目的是为了确认物像的位置及大小．（2）用两只相同的蜡烛比较像与物的大小利用的是等效替代法，等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法．（3）平面镜成像时，像与物到镜面的距离相等．（4）平面镜所成的像是虚像，不会出现在光屏上．
20、70 10 左 倒立 缩小 C
【解析】
(1)[1][2]由图可知，将光源放在30cm刻度处时，物距
u=50cm-30cm=20cm
移动光屏可得倒立、等大的清晰像，则此时
u=v=2f
凸透镜的焦距
F=u=20cm=10cm
此时光屏的位置在
50cm+v=50cm+20cm=70cm
(2)[3]把光源向左移至20cm刻度处时，根据凸透镜成实像时“物远像近像变小”，像距变小，应将光屏向左调节，此时u，是照相机的成像原理，光屏上可得倒立、缩小的清晰像。
(3)[4]把光源放在45cm刻度处时，此时物距
u=50cm-45cm=5cm＜f
成正立、放大的虚像，移去光屏，人眼通过透镜看到的像是图乙中的C。
本题考查凸透镜成像规律，当物距等于像距等于二倍焦距时成倒立、等大的实像，应用这一特点可以得出焦距的大小，这一点很重要。
21、速度 甲乙 甲丙 汽车的速度一定时，质量越大动能越大
【解析】
（1）超速是指汽车的质量一定，速度越大，动能越大．选择质量相等到达水平面速度不同的AB小球，即甲、乙两图符合题意；．
（2）超载是指汽车的速度一定时，质量越大动能越大．选择到达水平面的速度相等，质量不同的AC小球进行实验，即甲、丙两图符合题意；可以得出结论：汽车的速度一定时，质量越大，动能越大．
22、﹣2晶体减少冰质量较大
【解析】
（1）由图可知，温度在0℃以下，分度值为1℃，故温度计示数为﹣2℃；
（2）由乙图知，从第5分钟到15分钟，冰的温度保持0℃不变，所以冰是晶体；当冰熔化一段时间后，一部分冰熔化为水，所以冰的质量减少；
（3）丁图象中熔化较晚，熔化过程时间较长，说明冰质量较大。

五、计算题（本大题共2小题，共13分）
23、（3）8Ω；（3）3．28W；（3）6V；（4）4．5W．
【解析】
试题分析：（3）当开关S3闭合，S3断开，滑动变阻器滑片P移至a端时，R最大=U/I=3．4V/2．3A=8Ω；（3）由灯泡的规格可知，灯泡的电阻为RL=U额3/P额=（6V）3/3W=33Ω，所以此时灯泡的实际功率为：P实=I3RL=（2．3A）3×33Ω=3．28W；（3）电源电压为：U=I（RL+R最大）=2．3A×（33Ω+8Ω）=6V；（4）当开关S3和S3都闭合、滑动变阻器滑片移至b端时，灯正常发光P总=P额+U3/R最大=3W+（6V）3/8Ω=4．5W．
【考点定位】欧姆定律；电功率
24、（1）12V；（2）1．2W；（1）962J
【解析】
试题分析：（1）由图乙可知，温度为22℃时，半导体电阻为52Ω，所以电源电压；
（2）当电流表示数为2．4A时，电路总电阻，则半导体的阻值为，根据图乙可知半导体阻值为22Ω时，温度为42℃，此时半导体的电功率；
（1）电流表的读数为2．4A时，通电12分钟，R2产生的热量．
考点： 欧姆定律的应用，电功率的计算，焦耳热的计算

六、综合能力题（本大题共3小题，共18分）
25、（1）见解析所示（2）Pa（3）J（4）85%
【解析】
（1）滑轮组的绕线如下图：
；
（2）工人受重力支持力和拉力作用，三力平衡，则支持力等于G人-F=600N-400N=200N，根据相互作用等大，工人对地面压力FN=200N，工人对地面的压强：；
（3）重物匀速上升到三楼，升高的高度是h=2×3m=6m，由图可知，滑轮组承担物重的绳子段数n=2，绳子自由端移动的距离是s=2×6m=12m，工人拉力所做的功：
W=Fs=400N×12m=J；
（4）滑轮组的机械效率：．
答：（1）滑轮组的绕线见上图．
（2）工人对地面的压强Pa；
（3）工人拉力所做的功J；
（4）求滑轮组的机械效率85%．
26、（1）①16；②8；（2）①B；②A；（3）①21
【解析】
试题分析：（1）由图乙可知，A橡皮筋在受到的接力不大于11N的情况下，B橡皮筋在受到的接力不大于15N的情况下，橡皮筋伸长量△x与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长△x与受到接力F成正比例函数的关系，FA=kA△xA，FB=kB△xB，由图知，当FA=5N，△XA=11cm，；FB=11N，△XB=11cm，将上面的数据分别代入FA=kA△xA、FB=kB△xB，得：kA=1．5N/cm、kB=1N/cm，因此FA=1．5△xA，FB=△xB，所以，当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为△xA=8/1．5cm=16cm，橡皮筋B的伸长量为△xB=8/1cm=8cm；（2）测力计是根据在测量范围内，橡皮筋的伸长与受到的接力成正比的原理制成的，由图乙知，A的量程为1﹣11N，B的量程为1﹣15N，则用橡皮筋 B制成的测力计量程大；由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长11cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高；（3）将本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，因作用在每根橡皮筋上的力相等，所以应以A的测量范围为基准，每根橡皮筋最大受到11N的拉力，根据合力的知识，“两根橡皮筋并联起来的弹簧测力计”能够测量力的最大值为2×11N=21N．
【考点定位】弹性势能
27、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
