2025-2026学年福建省莆田市砺成中学中考物理试题各地优质试题含解析.doc

2025-2026学年福建省莆田市砺成中学中考物理试题各地优质试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．关于运动和力，下列说法正确的是（ ）
A．汽车速度越大越难以停下来，说明物体速度越大，惯性越大
B．甲乙两队进行拔河比赛甲队获胜，说明甲队拉乙队的力大于乙队拉甲队的力
C．推门时手离门轴越远越省力，说明力的作用效果与力的作用点有关
D．汽车可处于静止状态，也可处于运动状态。但房子总处于静止状态
2．用弹簧测力计竖直拉着一个空心铁球浸入水中，当铁球露出水面体积时，弹簧测力计示数为4N：当铁球浸入水中体积时，弹簧测力计示数为1N；取下该铁球放入水中，铁球静止时受到的浮力是
A．18N B．16N C．12N D．10N
3．如图是我市惠民的“共享单车”，它不仅给市民出行带来方便，而且低碳环保．下面有关“共享单车”结构及使用的说法中正确的是

A．座垫宽大能减小对人体的压强
B．“共享单车”转弯时受到平衡力的作用
C．把手上的花纹是为了增大接触面积，从而增大摩擦力
D．“共享单车”下坡时速度越来越大，是由于惯性越来越大

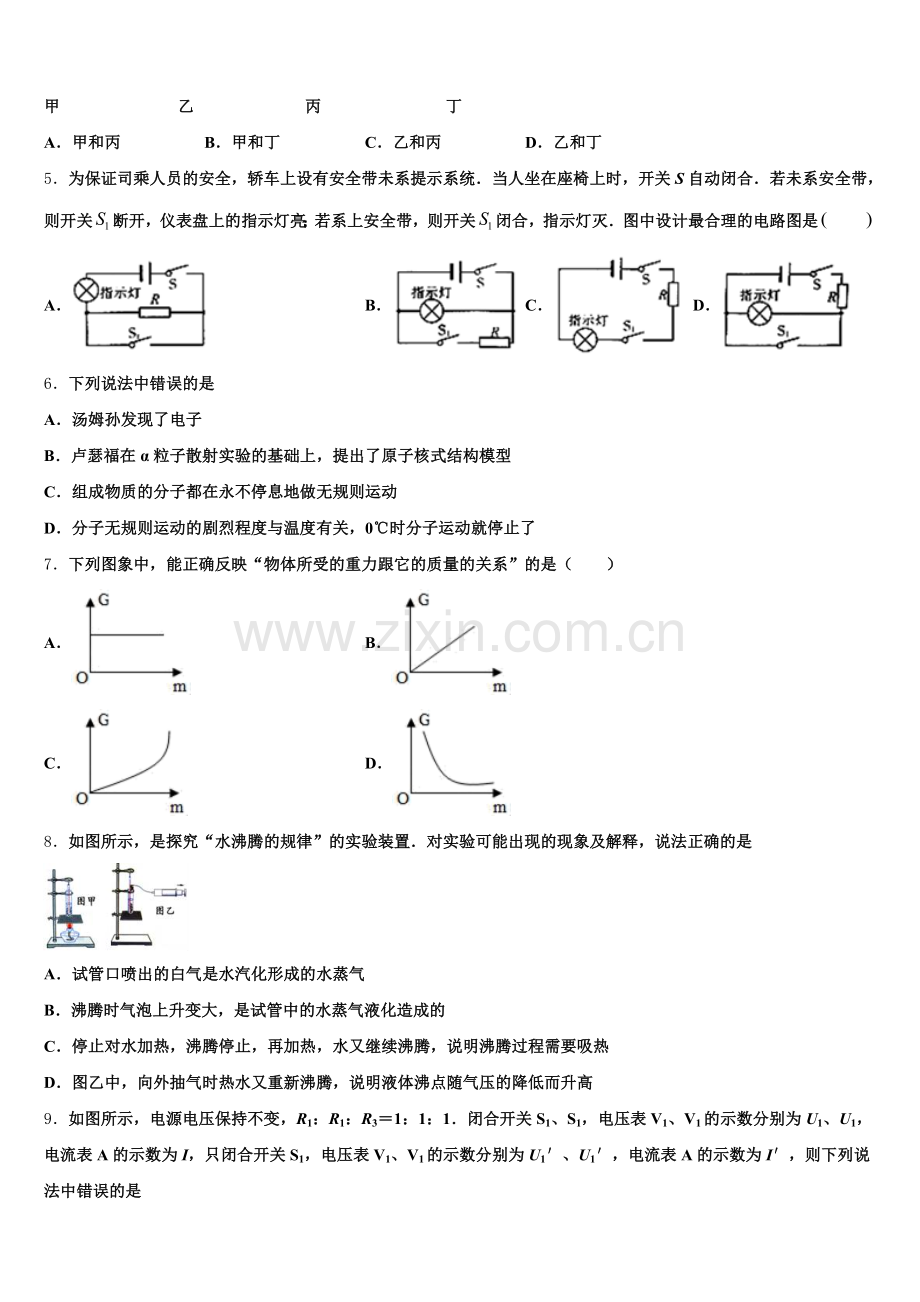

4．如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是

甲 乙 丙 丁
A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
5．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭．图中设计最合理的电路图是　　
A． B． C． D．
6．下列说法中错误的是
A．汤姆孙发现了电子
B．卢瑟福在α粒子散射实验的基础上，提出了原子核式结构模型
C．组成物质的分子都在永不停息地做无规则运动
D．分子无规则运动的剧烈程度与温度有关，0℃时分子运动就停止了
7．下列图象中，能正确反映“物体所受的重力跟它的质量的关系”的是（　　）
A． B．
C． D．
8．如图所示，是探究“水沸腾的规律”的实验装置．对实验可能出现的现象及解释，说法正确的是

A．试管口喷出的白气是水汽化形成的水蒸气
B．沸腾时气泡上升变大，是试管中的水蒸气液化造成的
C．停止对水加热，沸腾停止，再加热，水又继续沸腾，说明沸腾过程需要吸热
D．图乙中，向外抽气时热水又重新沸腾，说明液体沸点随气压的降低而升高
9．如图所示，电源电压保持不变，R1：R1：R3＝1：1：1．闭合开关S1、S1，电压表V1、V1的示数分别为U1、U1，电流表A的示数为I，只闭合开关S1，电压表V1、V1的示数分别为U1′、U1′，电流表A的示数为I′，则下列说法中错误的是

A．U1：U 1＝1：1 B．U 1′：U 1′＝1：3
C．I：I′＝4：1 D．U 1：U 1′＝1：3
10．如图所示的电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向右移至中点过程中，下列判断正确的是

A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．灯泡变亮，电路中总功率变小
D．灯泡变暗，电路中总功率变小：
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是（ ）
A．物体吸热时，温度不一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．柴油机的做功冲程是将机械能转化为内能
D．在高山上烧水时，温度不到90℃水就沸腾了，是因为水的沸点与气压有关
12．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示.他继续向水凸透镜内注水，使水凸透镜的焦距变小，要在光屏上再次成清晰的像

A．如果不改变蜡烛和凸透镜的位置，光屏应向右移动
B．如果不改变蜡烛和凸透镜的位置，光屏应向左移动
C．如果不改变光屏和凸透镜的位置，蜡烛应向左移动
D．如果不改变光屏和凸透镜的位置，蜡烛应向右移动
13．下列说法正确的是
A．禁止鸣笛主要是从声音的产生环节来减弱噪声的
B．太阳能、风能、潮汐能都属于可再生能源
C．物体吸收热量，温度一定升高
D．物体尺度由小到大顺序排列的是：质子、原子核、原子、夸克
三、填空题（本大题共5小题，共10分）
14．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为_____Ω，电源电压为_______V。

15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___A．

16．图甲是建筑工地上常见的塔式起重机示意图。这种起重机主要用于房屋建筑施工中物料的竖直或水平输送。

（1）由杠杆的平衡条件可知，塔式起重机的起重量随起吊幅度而变化，起吊幅度越大，起重量_____。
（2）某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的。已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1.5m/s。试求：
①电动机作用在滑轮组上的水平拉力F________；
②这次起吊时滑轮组的机械效率_________。
17．通过某导体的电流为0.5安，10秒内通过该导体横截面的电荷量为_____库。若这段时间电流做功为20焦，则该导体两端的电压为_____伏，导体的电阻为_____欧。
18．语句“枯藤老树昏鸦。小桥流水人家”中，以流水为参物，小桥是_____；以老树为参用物，小桥是_____（填“运动”或“静止“）的。
四、计算题（本大题共3小题，共29分）
19．为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点。质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）。
请解答下列问题：小明骑车的速度是多少？若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？

20．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。甲足够高、底面积为3S，其内盛有体积为3×10﹣3米的水；乙的底面积为S，所受重力为G。

①求甲中水的质量。
②求乙对水平地面的压强P乙。
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A中水的深度之比为h乙'：h水'为3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度ρ乙。
21．如图甲所示，把一质量为8kg，棱长为0.1m的正方体实心金属块，放入水平放置装水的平底圆柱形容器中，金属块静止后沉在容器底部（未与容器底部紧密接触）此时水面到容器底的高度为0.25m．（ρ水＝1.0×103kg/m3，g＝10N/kg）求：
金属块受到的浮力：金属块的密度：水对金属块下表面的压强：若用图乙所示的滑轮组，把金属块在水中匀速提升（金属块未露出水面，忽略水对物体的阻力）时，此过程绳子自由端的拉力F为50N，求滑轮组的机械效率．
五、作图题（本大题共2小题，共4分）
22．如右图所示，将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，请画出小球压缩弹簧到最低点时的受力示意图（忽略空气阻力）
（_________）

23．重20牛的物体静止在水平地面上，用力的图示法在图中画出物体受到的支持力F．
（____）

六、实验探究题（本大题共3小题，共15分）
24．为了测量标有“2.5V”小灯泡的额定功率，小华同学设计了图甲所示的电路图，电源电压为6V，小灯泡电阻约为10Ω．

（1）为了完成实验，在标有“10Ω 1A”、“50Ω 2A”的两种滑动变阻器中应选用_____的滑动变阻器．
（2）图乙为小华同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”．
（______）
（3）拆除多余导线后，闭合开关又发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填选项前的字母）
A．更换小灯泡                B．检查电路是否断路 C．移动滑动变阻器的滑片
（4）实验中，小华看到电压表示数为2V，则要使灯泡L正常发光，应向______（选填“左”或“右”）端移动滑片P，同时视线应注意观察_________（选填“电流表”或“电压表”）示数，当灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是
______W．
（5）小华还想探究电流与电阻的关系，于是将图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于______Ω．
25．爱米设计如图A所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为3V）、电流表（0～0.6A，0～3A）、电压表（0～3V0～15V）、开关各一个、导线若干、滑动变阻器

（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是_____
（2）正确连接电路后闭合开关，改变滑动变阻器的阻值，多次测量，爱米画出了小灯泡中电流随其两端电压变化的关系图象如图C，则小灯泡的额定功率为_____W。
（3）在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1_____△R2（选填“＞”、“＜”或“＝”）
26．如图所示是小明同学探究“阿基米德原理”的实验，其中桶A为圆柱形。

（1）小明同学先用弹簧测力计分别测出空桶A、B的重力，如图甲、乙所示：然后将空桶A轻放入盛满水的溢水杯中，用桶B接住溢出的水，如图丙所示。则空桶A受到的浮力为_____N；
（2）再测出桶B和溢出水的总重力，如图丁所示，则桶A排开水的重力为_____N；
（3）接着小芳同学往桶A中加入沙子进行实验，得到4组数据，如下表所示，其中数据有明显错误的是第_____次；
次数
1
2
3
4
桶A与沙子的总重量/N
2.4
2.8
3.2
3.4
桶B与水的总重量/N
4.0
4.4
4.6
5.0
（4）分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于它排开的液体所受的_____；
（5）小芳同学进一步探究，她将装有适量沙子的桶A分别放入足够多的水中和另一未知液体中，桶A浸入水中的深度为h1，浸入另一液体中的深度为h2（两次桶A均没有被浸没）。设水的密度为ρ水，则另一液体的密度表达式为ρ液＝_____（用题中所给和所测物理量的字母表示）。
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
惯性是一切物体的固有属性，惯性的大小只与物体的质量有关。相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。力的三要素：力的大小、方向、作用点，力的三要素影响力的作用效果。静止是相对的，运动是绝对的，静止是相对的。
【详解】
A、惯性的大小只与物体的质量有关，与速度大小无关，所以汽车速度越大越难以停下来，不能说明物体速度越大，惯性越大。故A错误；
B、甲拉乙的力和乙拉甲的力是相互作用力，故相互作用力大小相等，方向相反。甲方胜了乙方，是因为甲受到的最大静摩擦力大于乙的最大静摩擦力，故B错误；
C、推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关，故C正确；
D、静止是相对的，运动是绝对的，在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。所以汽车可处于静止状态，也可处于运动状态。房子同样如此。故D错误。
故选：C。
本题考查力的作用效果、力作用的相互性、运动和静止的相对性、惯性等知识，是一道综合性较强的题目；难点是掌握牛顿第三定律得内容，由此题的知识我们可以知道，在拔河比赛中要挑选一些体重大的同学，以增加与地面之间的最大静摩擦力．
2、D
【解析】
设物体的体积为V，当铁球露出水面 体积时，则V排1=V，根据物体受力平衡和阿基米德原理可知：G=F浮1+F拉1=ρ水gV +4N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当铁球浸入水中体积时，则V排2＝V，
根据物体受力平衡和阿基米德原理可知：G=F浮2+F拉2=ρ水gV+1N﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②得：ρ水gV=3N，
所以ρ水gV＝18N，即铁球全部浸没在水中时受到的浮力为18N；
则铁球的重力：G=F浮1+F拉1=ρ水gV+4N=×18N+4N=10N，
当取下该铁球将它放入水中，因为铁球全部浸没时受到的浮力大于其重力，所以铁球将上浮，最终漂浮，此时铁球受到的浮力F浮′=G=10N。
3、A
【解析】
A、座垫宽大，是在压力一定时，通过增大受力面积来减小压强，故A正确；
B、自行车转弯时其方向发生了改变，不是平衡状态，所以没有受到平衡力的作用，故B错误；
C、把手的花纹，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦的，而不是增大接触面积，故D错误．
D、下坡时自行车速度越来越大，是动能增大，而不是由于惯性越来越大；惯性的大小只与质量有关，与速度大小无关，故C错误．
4、A
【解析】
甲图，给磁场中的直导线通电，导线运动，说明了磁场对电流有作用力；乙图，说明电流周围存在磁场；丙图，给磁场中的线圈通电，线圈转动，说明磁场对电流有作用力；丁图，说明闭合回路的一部分导体在磁场中做切割磁感线运动，会有感应电流的产生．所以选择A．
5、D
【解析】
根据题意可知，S闭合、开关S1断开指示灯亮，S2闭合，指示灯被短路熄灭；
A．电阻R与开关S1并联后与指示灯、开关S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯亮，故A不符合题意；
B．电阻R与开关S1串联后与指示灯并联，开关S在干路上，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，对指示灯没有影响，指示灯仍然亮，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带，即两开关都闭合时指示灯才会发光，故C不符合题意；
D．指示灯与S1并联，与电阻R、S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯被短路熄灭，电阻R为保护电阻，不会出现电源短路，故D符合题意．
6、D
【解析】
A、汤姆孙发现了电子，说明原子有自身的结构，故A正确，不符合题意；
B、1911年，卢瑟福根据α粒子散射实验提出了原子的核式模型，即原子是由带正电的原子核和带负电的电子组成，故B正确，不符合题意；
C、由分子的热运动可知分子都在不停地做无规则运动，故C正确，不符合题意；
D、分子永不停息地做无规则运动，温度降低，分子运动剧烈程度减缓，但仍然是运动的，所以0℃时分子仍然运动，故D错误，符合题意。
7、B
【解析】
A．物体质量增大时，物体的重力不变．不符合题意．
B．物体的重力和物体的质量是一个一次函数图象，物体的重力跟物体的质量成正比．符合题意．
C．物体的重力跟物体的质量之间是二次函数图象．不符合题意．
D．物体的质量增大时，物体的重力减小．不符合题意．
8、C
【解析】
A、试管口喷出的白气是水蒸气液化成的小水滴，故A错误；
B、沸腾时气泡上升变大，是试管中的水汽化形成的，故B错误；
C、停止对水加热，水不再吸热，沸腾停止，再加热，水将继续吸热，此时水又继续沸腾，说明沸腾过程需要吸热，故C正确；
D、据图可知，当从瓶中向外抽气时，瓶内的气压减小，水的沸点随气压的减小而降低，所以会导致水重新沸腾．故D错误．
9、C
【解析】
闭合开S1、S1,等效电路图如图1所示;只闭合开关S1，等效电路图如图1所示：

已知R1：R1：R3＝1：1：1，由I＝可得：,故A正确；,故B正确；,故C错误；,故D正确．故选C.
10、A
【解析】
AB．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测量串联电路的电流，滑片P向右移动时，滑动变阻器接入电路的阻值变小，滑动变阻器的分压变小，电压表示数变小；当滑动变阻器接入电路的阻值变小时，电路总电阻变小，电源电压不变，根据I=可知电路中的电流变大，即电流表示数变大，故A正确，B错误；
CD．根据公式P=I2R可知，电流变大，灯泡的功率变大，灯泡变亮，根据公式P=UI可知，电源电压不变，电流变大，总功率变大，故CD错误．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．晶体熔化吸热，但温度保持不变，全部溶化后，继续吸热，温度又会上升。故此选项正确；
B．粉尘在空中飞舞是固体小颗粒所做的机械运动，不属于分子运动。故此选项错误；
C．柴油机的做功冲程是将内能转化为机械能。故此选项错误；
D．高山上气压低，水的沸点降低。所以在高山上烧水，不到90℃就沸腾了。故此选项正确。
故选AD。
12、BD
【解析】
当他继续向水凸透镜内注水，使水凸透镜的焦距变小，即凸透镜对光的偏折能力变强，则像距会变小；
所以如果不改变蜡烛和凸透镜的位置，即物距不变时，应使光屏应向左移动，减小像距可以两次成清晰的像，故B正确，A错误；
如果不改变光屏和凸透镜的位置，应减小物距，此时像距会增大，所以蜡烛应向右移动可以两次成清晰的像，故D正确，C错误；
故选BD。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
13、AB
【解析】
A、禁止鸣笛是在声源处防止噪声产生。故A正确；
B、太阳能、风能、潮汐能都能够源源不断地从自然界直接获得，所以都是可再生能源，故B正确；
C、物体吸收热量，温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故C错误；
D、夸克可组成质子，质子可组成原子核，原子核可组成原子，故物体尺度由小到大顺序排列的是：夸克、质子、原子核、原子，故D错误。

三、填空题（本大题共5小题，共10分）
14、10 3
【解析】
由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图象可知，Ia＝0.6A，由可得，电源的电压U＝IaR1＝0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，Ib＝0.2A，Ub＝2V，则滑动变阻器的最大阻值：，因串联电路中总电压等于各分电压之和，所以，电源的电压U＝IbR1+Ub＝0.2A×R1+2V，因电源的电压不变，所以0.6A×R1＝0.2A×R1+2V，解得：R1＝5Ω，电源的电压U＝IaR1＝0.6A×5Ω＝3V。
15、b 0.3
【解析】
[1][2]闭合开关前滑动变阻器的滑片应滑到接入电路阻值最大处，根据电路图滑动变阻器的滑片P应滑到b端接入电路阻值最大．电流表A的示数如乙图所示，电流表使用量程为0～0.6A，分度值为0.02A，通过灯L的电流为0.3A．
16、越小 2×104N 75%
【解析】
（1）由杠杆的平衡条件F1L1＝F2L2（动力×动力臂＝阻力×阻力臂）可知，当动力与动力臂不变时，阻力与阻力臂成反比，即阻力臂越大，阻力越小；阻力臂越小，阻力越大。本题中动力与动力臂不变，则起吊幅度越大，起吊重量越小；
（2）①由图可知，绳子运动速度为物体运动速度的2倍，则由W=Fs可得：F======2×104N。
②机械效率为：η＝×100%＝×100%＝×100%＝×100%＝75%。
17、548
【解析】
10秒内通过该导体横截面的电荷量：Q＝It＝0.5A×10s＝5C；由公式W＝UQ 得U＝＝4V；导体的电阻： R＝＝8Ω；
18、运动 静止
【解析】
诗句“小桥流水人家”中，小桥和流水之间发生了位置的改变，所以以流水为参照物小桥是运动的，以老树为参用物，小桥的位置不发生改变，所以小桥是静止的；

四、计算题（本大题共3小题，共29分）
19、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W。
【解析】
（1）已知路程和时间。利用计算小明骑车的速度；
（2）小明骑车时车对地面的压力等于车和自身的重力之和，根据F=G=mg求出其大小，受力面积为两个轮胎与地面的接触面积之和，根据求出对地面的压强。
（3）共享单车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据阻力与人和车总重的关系求出阻力，进而可知牵引力大小，然后根据求出小明骑车的功率。
【详解】
（1）由题意知，t=5min=300s，
则小明骑车的速度：；
（2）小明骑车时车对地面的压力：
，
S=0.005m2×2=0.01m2，
则小明骑车时车对地面的压强：；
（3）因为单车做匀速直线运动，处于于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，所以牵引力：
F牵=f=0.1G总=0.1×700N=70N，
则小明骑车的功率：。
20、①3kg。②Pa。③2×103kg/m3。
【解析】
①由ρ＝可得：m水＝ρ水V水＝1.0×103kg/m3×3×10﹣3m3＝3kg；
②乙对水平面的压力F＝G，对水平面产生的压强：p＝＝。
③剩余部分对地面的压力：＝ρ乙gS
水对容器底的压力：F水＝ρ水gh水3S，h乙′：h水′＝3:2，
因为乙剩余部分对水平地面的压力等于水对容器甲底部的压力，
所以：ρ乙gS＝ρ水gh水3S，
则：ρ乙＝ρ水×3＝ρ水×3＝×1×103kg/m3×3＝2×103kg/m3。
21、（1）10N：（2）8×103kg/m3；（3）2500Pa：（4）70%．
【解析】
（1）金属块的体积：V金=（0.1m）3=1×10﹣3m3，
由于金属块下沉后静止在容器底部，则V排=V金=1×10﹣3m3，
金属块受到的浮力：F浮=ρ水V排g=1×103kg/m3×1×10﹣3m3×10N/kg=10N；
（2）金属块的密度：ρ金==8×103kg/m3；
（3）水对金属块下表面的压强：p=ρ水gh=1×103kg/m3×10N/kg×0.25m=2500Pa；
（4）金属块的重力：G=mg=8kg×10N/kg＝80N，
由图知，n=2，
滑轮组的机械效率：η==70%．
答：（1）金属块受到的浮力为10N：
（2）金属块的密度为8×103kg/m3；
（3）水对金属块下表面的压强为2500Pa：
（4）滑轮组的机械效率为70%．

五、作图题（本大题共2小题，共4分）
22、
【解析】
忽略空气阻力，小球压缩弹簧到最低点时，共受到重力和弹力两个力的作用，此时弹力最大，弹力大于重力，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F弹表示，且G＜F弹，如图所示：

23、
【解析】
先画出标度表示力的大小，物体静止在水平面上，处于平衡状态，所以受到的重力和地面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上，由此可以用力的图示法表示出物体受到的支持力．如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、50Ω C 左 0.6 25
【解析】
(1)测灯泡功率实验的原理是： ，由串联电路电压特点知，灯正常发光时变阻器两端电压： ，根据分压原理有： ，所以变阻器连入电路的阻值： ，故应选用50Ω1A的变阻器；
(2)由电路图知，灯泡、开关、滑动变阻器应串联在电路中，电压表并联在小灯泡的两端，连接灯泡的右接线柱与电压表的左接线柱之间的导线有误，应去掉此根导线，如图所示：

（3）拆除多余导线后，闭合开关发现小灯泡不亮，但电流表有示数，说明电路是通路，只是电流太小，不用更换小灯泡，向左移动滑动变阻器的滑片，使电流逐渐变大，小灯泡就会逐渐亮起来，故C正确，AB错误．
故选C.
（4）电压表示数为2V，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向左端移动，使电压表的示数等于2.5V；将电压表示数调到2.5V时小灯泡正常发光，电流表分度值为0.02A，示数为0.24A，则小灯泡的额定功率： ；
（5）电压表的示数始终保持 2V 不变，滑动变阻器分到的的电压是：，电路中的最小电流： ，故更换的定值电阻 R 的阻值不能大于： .
25、把指针调零 0.625 ＞
【解析】
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是把指针调零；
（2）根据图C，灯在额定电压2.5V下工作的电流为0.25A，小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（3）滑动变阻器电阻变小，由分压原理可知，变阻器两端电压减小，则灯泡两端电压增大，电流也增大，（由欧姆定律，总电阻变小），因灯丝温度升高，灯泡电阻变大；根据R＝R滑+R灯，只有当R滑的减小量大于R灯的增加量才会让总电阻变小，即△R1＞△R2。
26、223重力
【解析】
（1）如图丙，小桶A处于漂浮状态，由物体漂浮的条件可知，小桶A受到的浮力与小桶的重力相同，即F浮＝GA＝2N；
（2）由图知，弹簧测力计的分度值为0.2N，甲图中弹簧测力计的示数为2N，即桶A重为2N，乙图中弹簧测力计的示数为1.6N，即桶B重为1.6N，由图丁可知，小桶B和排开的水的总重力为G总＝3.6N，所以小桶A排开的水重：G排＝G总﹣G桶＝3.6N﹣1.6N＝2N；
（3）由表格数据可知，桶A与沙子的总重量从2.4N增加到2.8N，增加量△G沙＝2.8N﹣2.4N＝0.4N；桶A与水的总重量从4N增加到4.4N，增加量△G水＝4.4N﹣4N＝0.4N，即△G沙＝△水，而第3次实验中桶A与沙子的总重量从2.8N增加到3.2N，增加量△G沙＝3.2N﹣2.8N＝0.4N；桶A与水的总重量从4.4N增加到4.6N，增加量△G水＝4.6N﹣4.4N＝0.2N；即△G沙≠△水，故错误的是第3次；
（4）由图丙可知，空桶A受到的浮力为2N，小桶A排开的水重：G排＝2N；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于该物体排开的液体受到的重力；
（5）装有适量沙子的桶A始终处于漂浮状态，所受浮力等于本身的重力，则F浮水＝F浮液＝G，由于V排水＝SH，V排液＝Sh，根据得：，所以另一液体的密度： .
