2025-2026学年江苏省句容市华阳片区初三4月中考模拟测试物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，正确表示小磁针N极指向的是
A． B．
C． D．
2．现代衣业利用喷药无人机喷酒农药，安全又高效，如图所示，喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷酒农药．此过程中，喷药无人机的

A．动能减小、重力势能减小
B．动能减小、重力势能不变
C．动能不变、重力势能减小
D．动能不变、重力势能不变
3．走进鲜花店里，会闻到浓郁的花香，这表明
A．分子很小
B．分子间有斥力
C．分子在不停地运动
D．温度越高，分子运动越快
4．如图所示的四种现象中，属于光的反射现象的是
A．三棱镜分解白光 B．笔在水面处“折断”
C．水面上山的“倒影” D．手影游戏

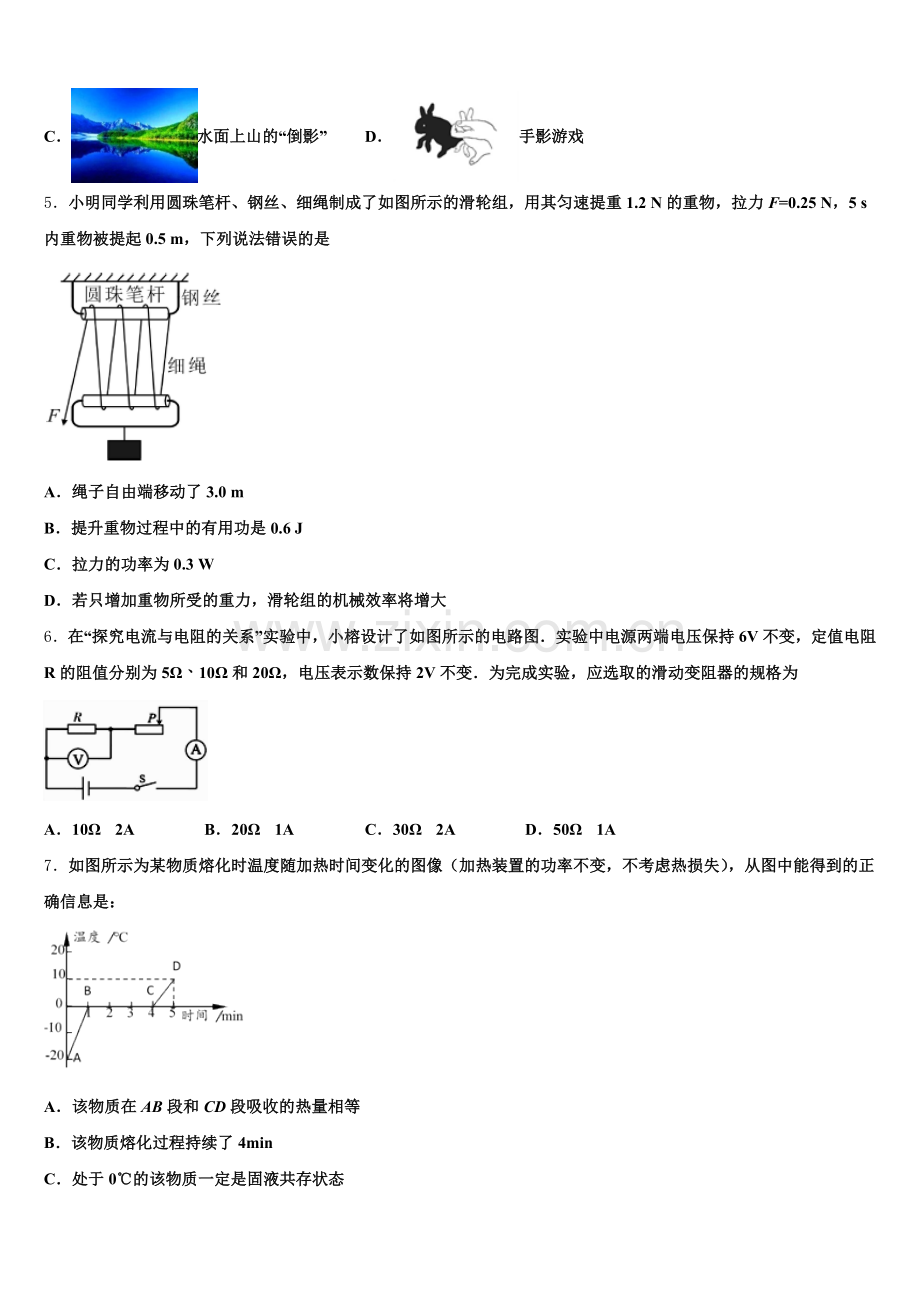

5．小明同学利用圆珠笔杆、钢丝、细绳制成了如图所示的滑轮组，用其匀速提重1.2 N的重物，拉力F=0.25 N，5 s内重物被提起0.5 m，下列说法错误的是

A．绳子自由端移动了3.0 m
B．提升重物过程中的有用功是0.6 J
C．拉力的功率为0.3 W
D．若只增加重物所受的重力，滑轮组的机械效率将增大
6．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为

A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A
7．如图所示为某物质熔化时温度随加热时间变化的图像（加热装置的功率不变，不考虑热损失），从图中能得到的正确信息是：

A．该物质在AB段和CD段吸收的热量相等
B．该物质熔化过程持续了4min
C．处于0℃的该物质一定是固液共存状态
D．该物质在B、C两点时温度、内能都相等
8．下列作图中，有错误的是（ ）
A．自由下滑物体的受力 B．杠杆力臂
C．经凹透镜的光线 D．经凸透镜的光线
9．物体在水平拉力的作用下沿水平面向右做直线运动，物体运动的路（s）﹣时间（t）图象如图所示，根据图象，下列判断正确的是

A．物体10s时的速度大于4s时的速度
B．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力
C．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功
D．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率
10．2018年7月28日，以来持续时间最长的月全食，呈现“血月”奇观，如图所示。月全食形成主要是由于

A．光的直线传播 B．光的反射
C．平面镜成像 D．光的折射
二、填空题（本大题包括7小题，每小题2分，共14分）
11．空中加油机在空中给歼击机加油的过程中，若以_____为参照物，他们都是运动的，若以加油机为参照物，歼击机是_____的．
12．某品牌太阳能热水器的光热转换效率为50%，该太阳能热水器内装有100kg、温度为20℃的水，阳光照射一天后，水温升高到70℃，则热水器内的水吸收了_____J的热量，热水器接收_____J太阳能。这些太阳能相当于完全燃烧了_____m1的天然气。（已知水的比热容为4.2×101J/（kg•℃），天然气的热值约为8.4×107J/m1．）
13．在科学活动课上小明做了“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，如图所示；然后，他将锌片换成铝片，另一个电极的材料不变，同样连接到电压表上，发现电压表的示数发生了变化。请根据以上的实验现象，提出一个可探究的科学问题：_____。

14．笑树能发出笑声是因为果实的外壳上有许多小孔，经风一吹，壳里的籽撞击壳壁，使其__________发声；这种笑声与人的笑声有明显区别，主要是这两种声音的__________不同．
15．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点向左滑动的过程中，两个电压表示数随电流表示数变化的图像如图乙所示．

（1） 电源电压为__________V．
（2） 滑动变阻器的最大阻值为__________Ω．
（3） 滑动变阻器滑片P从b点向左滑动的过程中，定值电阻R0消耗的最小功率为__________W．
16．在一标准大气压下，把一壶盛有质量为2kg，温度为20℃的水烧开（不计热损失），需要吸收的热量为_____J；如果这些热量由天然气燃烧来提供，需要完全燃烧_____m3天然气（c水＝4.2×103J/（kg•℃），q天然气＝3.0×107J/m3）．
17． “粘”字常用来表述一些物理现象，例如：表面平滑的铅块紧压后会粘在一起，这是因为分子间有_____．吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到_____的作用；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了_____的缘故．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据平面镜成像特点，在图中画出物体AB所成的像；

19．如图所示，请根据小磁针静止时的指向，标出通电螺线管的N、S极以及电源的正、负极。

20．小明同学在利用光具座“探究凸透镜成像规律”的实验中：

（1）元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，由此可知透镜焦距为________cm；
（2）保持透镜和光屏的位置不变，把蜡烛放在刻度尺的15cm处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的______透镜，仍能在光屏上承接到烛焰清晰的像；若不添加透镜，适当向______（ 填“左”或“右”）移动光屏可承接一个倒立的、______的实像；生活中的________就是利用这个原理制成的。
（3）在实验中，蜡烛因燃烧变短，要使像仍能够成在光屏的中央，应将凸透镜向_______（填“上”或“下”）调整。
21．小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．
在图甲中，闭合开关后，通电螺线管的右端为____极．（选填“N”或“S”）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和_____有关．图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针___（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做__运动时，导体中会产生感应电流．小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．
装置改进：___________________操作改进：_____________
22．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。

（1）为了完成实验，你认为应该选用的滑动变阻器是_____。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整_________。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，灯L标有“6 V  3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：
灯L正常发光时的电流和电阻各是多少？ 电源电压是多少？ 当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
24．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。 当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？ 太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？ 若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
螺线管中的电流方向向上，根据安培定则可知：螺线管左端为N极，如下图所示：

根据磁极间的相互作用可得，小磁针左端为N极，右端为S极．
2、A
【解析】
喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷酒农药．此过程中，无人机的速度不变，高度不变，质量变小，所以喷药无人机的动能减小、重力势能减小，故A符合题意，选项BCD不符合题意．
根据影响动能和重力势能大小的因素判断动能和重力势能的变化是解题的关键．
3、C
【解析】
两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象，扩散现象表明分子不停地做无规则的运动．
【详解】
从物理学角度来看，走进鲜花店里，会闻到浓郁的花香，属于扩散现象，这个现象表明分子在永不停息地做无规则运动．且虽然温度越高，分子运动越快，本题没有涉及温度的变化．
故选C．
4、C
【解析】
光的反射现象，知道平面镜成像是由于光的反射形成的．光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像、三棱镜的色散都是光的折射．光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
【详解】
A、白光通过三棱镜，由于七色光的折射率不同，因此通过三棱镜将其分解为七种颜色的色光，属于折射现象，故与题意不符；
B、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C、水面上山的“倒影”，属于平面镜成像，是由于光的反射形成的，符合题意；
D、手影是影子，影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符．
故选C．
考点：本题考查光的反射
点评：光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；光遇到物体表面会发生反射：平面镜成像就是光的反射形成的；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、筷子变折、海市蜃楼，凸透镜成像等都属于光的折射现象．
5、C
【解析】
由图可知：滑轮组的物重是由6段绳子承担；
A、绳子自由端移动的距离s=6h=6×0.5m=3m，故A正确，不符合题意；
B、提升重物过程中的有用功W有=Gh=1.2N×0.5m=0.6J，故B正确，不符合题意；
C、总功W总=Fs=0.25N×3m=0.75J，拉力的功率P==0.15W，故C错误，符合题意；
D、影响滑轮组的机械效率的因素主要是物重的大小和动滑轮的重力的大小，动滑轮的重力不变，增加重物所受的重力，滑轮组的机械效率增大，故D正确，不符合题意。
6、D
【解析】
由图知定值电阻和滑动变阻器串联，根据串联电路的分压原理可知，电压表示数保持2V不变，则滑动变阻器两端的电压是4V,则R滑与R的比值是，当定值电阻阻值为20欧时 滑动变阻器连入电路的阻值最大是40欧，所以ABC都不符合要求，故D正确．
7、A
【解析】
A、加热装置的功率不变，不考虑热损失，加热时间相同，物质吸收的热量相同，由图象可知该物质在AB段和CD段加热时间相同，所以吸收的热量相等，故A正确；
B、从图象可知，该物质第1min时开始熔化，到第4min时结束，则该物质熔化的时间为3min，故B错误；
C、由图象可知，该物质有一定的熔化温度，则该物质为晶体；且熔化对应的温度是0℃，即熔点为0℃，处于0℃的该物质可能是固态也可能是液态也可能是固液共存状态，故C错误；
D、整个过程中该物质吸热，内能不断增大，所以该物质在B点的内能要比C点的内能小，故D错误．
故选A．
8、B
【解析】
试题分析：A、物体受重力、斜面的支持力及摩擦力的作用．在作图时，可以将三个力的作用点都画在重心上．
B、力臂是指从支点到力的作用线的垂直距离，据此判断；
C、平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴来作图．
D、过焦点的光线经凸透镜折射后折射光线平行于主光轴．
解：
A、物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．故A正确；
B、从支点O到F1作用线的垂直距离叫F1的力臂，如图，故B错；
C、由图可知，入射光线指向另一侧焦点，则经凹透镜折射后折射光线平行于主光轴，故C正确；
D、由图可知，入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D正确．
故选B．

点评：（1）有关力的示意图的画法，在作图时一定要注意力的方向．压力方向垂直于接触面指向被压的物体，摩擦力与物体相对运动的方向相反，重力方向竖直向下．
（2）凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．
（3）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
9、C
【解析】
A、由s﹣t图象可知，0～6s和6s～12s物体以不同的速度做匀速直线运动，而0～6s过程中通过的路程是3m，6～12s的过程中通过路程为1m，因为相同时间内通过的路程越多，速度越大，所以0～6s过程中的速度大于6～12s的过程中的速度，即4s时的速度大于10s时的速度，故A错误；
B、因为物体做匀速直线运动，所以拉力等于摩擦力；而物体对水平面的压力一定（等于其重力），接触面的粗糙程度相同，所以物体在0～6s和6﹣12s受到的摩擦力相等，则0～6s物体所受的拉力等于6﹣12s物体所受的拉力，故B错误；
C、由s﹣t图象可知，0～6s过程中通过的路程为3m，6～12s的过程中通过的路程为1m，即前6s通过的路程较大；而拉力相同，由W＝Fs可知，0至6s内拉力做的功大于6s至12s内拉力做的功；故C正确；
D、由于0～6s过程中的速度大于6～12s的过程中的速度，且拉力相同，根据P＝Fv可知，0﹣6s拉力对物体做功的功率大于6﹣12s拉力对物体做功的功率，故D错误。
10、A
【解析】
当太阳、地球、月球在同一直线上，地球位于太阳与月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，光线照不到月球上，在地球上完全看不到月球的现象就是月全食，故月全食是由光的直线传播形成的。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、地面 静止
【解析】
试题分析：如果物体相对于参照物的位置保持不变，则物体是静止的，如果物体相对于参照物位置不断变化，则物体是运动的，据此分析答题．
解：
空中加油机在空中给歼击机加油的过程中，相对于地面的位置不断变化，以地面作为参照物，它们都是运动的；
空中加油机在空中给歼击机加油的过程中，歼击机相对于加油机位置保持不变，以加油机为参照物，歼击机是静止的．
故答案为地面；静止．
【点评】本题考查了参照物的选择及根据参照物判断物体的运动状态，是一道基础题．
12、2.1×107 4.2×107 0.5
【解析】
（1）水吸收的热量：Q吸=cm△t=4.2×101J/（kg•℃）×100kg×（70℃-20℃）=2.1×107J；（2）由η=Q吸/E得热水器接收的太阳能：E=Q吸/E=2.1×107J /50%=4.2×107J；（1）由题知Q放=E=4.2×107J，由Q放=Vq得需要天然气的体积：V=Q放/q=4.2×107J/（8.4×107J／m1）=0.5m1。
13、水果电池电压的大小与电极的材料是否有关？
【解析】
其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化，所以可提出探究的问题为：水果电池电压的大小与电极的材料是否有关？
14、振动 音色
【解析】
[1][2]经风一吹，笑树壳里的籽撞击壳壁，壳壁振动发声，因为不同物体发出的声音音色是不同的，笑声与人的笑声有明显区别，主要是这两种声音的音色不同．
声音是由物体振动产生的，不同物体发出的声音音色是不同的．
15、12 100 0.2
【解析】
滑动变器的滑片P从b点滑到a点的过程中，变阻器连入电路的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，R0两端的电压变大，即V1的示数变大，由串联电路中总电压等于各分电压之和可知，R两端的电压变小，即V2的示数变小，所以，图乙中dc是表示电压表V2的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线；
(1)当滑片位于b点时，变阻器接入电路中的电阻较大，电路中的电流较小，由图乙可知，此时电路中的电流I=0.1A，此时R两端的电压UR=10V，R-0两端的电压UR0=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压U=UR+UR0=10V+2V=12V；
(2) 由可得，滑片位于b点时变阻器接入电路的阻值：;
(3)滑动变阻器滑片在b点时，接入电路阻值最大，电路中的电流最小，且R0此时分压最小，其消耗的电功率最小：Pmin=UminImin=2V×0.1A=0.2W。
16、6.72×1052.24×10﹣2
【解析】
水吸收的热量：；
由题知，天然气完全燃烧放出的热量：Q放＝Q吸＝6.72×105J，根据可得所需天然气的体积：.
17、引力 大气压 电荷
【解析】
两块表面平整干净的铅块压紧会粘在一起，这是因为分子间存在着引力作用的结果；
吸盘式挂衣钩能够“粘”在墙上，是由于排净吸盘内的空气使里面成为真空，外界大气压将吸盘压在墙上；
穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体；

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

19、
【解析】
小磁针的右端为N极，自由静止时靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极。如下图所示：

20、10 凸 右 放大 投影仪 下
【解析】
（1）由图可知，此时u=v=20cm=2f，所以透镜焦距为10cm；
（2）保持透镜和光屏的位置不动，把蜡烛放在刻度尺的15cm处，像将向右移动，要仍能在光屏上承接到蜡烛清晰的像，就要使光线提前会聚，所以可在蜡烛和凸透镜间合适位置添加一个焦距适当的凸透镜。若不添加透镜，由于物距大于一倍焦距，小于二倍焦距，适当移动光屏可承接到一个倒立的、放大的实像；生活中的投影仪就是利用这个原理制成的。
（3）在实验中，蜡烛因燃烧变短，要使像仍能够成在光屏的中央，根据过光心的光心不改变方向，因此应将凸透镜向下调整。
21、N； 电流方向； 会； 切割磁感线； 换强磁铁（或绕制线圈）； 快速移动导体（或磁铁）。
【解析】
（1）在图甲中，闭合开关后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极；
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，即电流方向影响磁场的方向，所以这样操作是为了探究通电螺线管外部磁场方向和电流方向有关；
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，导体能切割磁感线，所以灵敏电流计的指针会偏转．这说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，从实验装置上的改进为：换用磁性更强的磁体或用多匝线圈代替导体进行实验，这样产生的感应电流大，现象明显；
从操作上的改进建议为：加快导体（或磁体）切割磁感线运动的速度，因为速度越快，产生的感应电流也越大，现象明显。
22、 R2 C 右 0.65 灯的电阻随温度的升高而变大
【解析】分析：（1）灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律求灯的额定电流，当灯正常发光时，由串联电路的规律和欧姆定律求变阻器连入电路中的电阻确定选用的滑动变阻器；
（2）根据滑动变阻器滑片向右移动时，灯泡变亮，确定变阻器的连接与灯串联；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电压表大小量程之比为5：1读数，灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；根据电流表选用小量程确定分度值读数，根据求灯的功率；
（5）灯的电阻随温度的升高而变大，由欧姆定律分析。
解答：灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：选用的滑动变阻器“20Ω 1A”的R2。
（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：

（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，
故选C；
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
故答案为： (1). R2 (2). (3). C (4). 右 (5). 0.65 (6). 灯的电阻随温度的升高而变大
【点睛】本题探究小灯泡亮度与实际功率的关系，考查器材的选择、电路的连接、故障分析、操作过程及影响电阻大小的因素。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.5A、12Ω
（2）6V
（3）7.5W
【解析】
(1)由P＝UI得灯泡的额定电流：IL＝＝0.5A；由I＝得：RL＝＝12Ω；
(2)当开关S1闭合,S2、S3断开,滑动变阻器滑片P在a端时,只有灯泡连入,Ia＝，滑片P在b端时,滑动变阻器与灯泡串联,Ib＝，由于电流表的示数变化了0.2A,则Ia−Ib＝0.2A，即：−＝0.2A,所以,− ＝0.2A，解得：U＝6V.
(3)当开关S1、S2、S3都闭合,滑动变阻器R2的滑片P到b端时,R1与R2并联，则I1＝ ＝0.5A，I2＝＝0.75A，根据并联电路干路电流等于各支路电流之和可知：电流表示数为I＝I1+I2＝0.5A+0.75A＝1.25A；则功率为P＝UI＝6V×1.25A＝7.5W.
24、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
