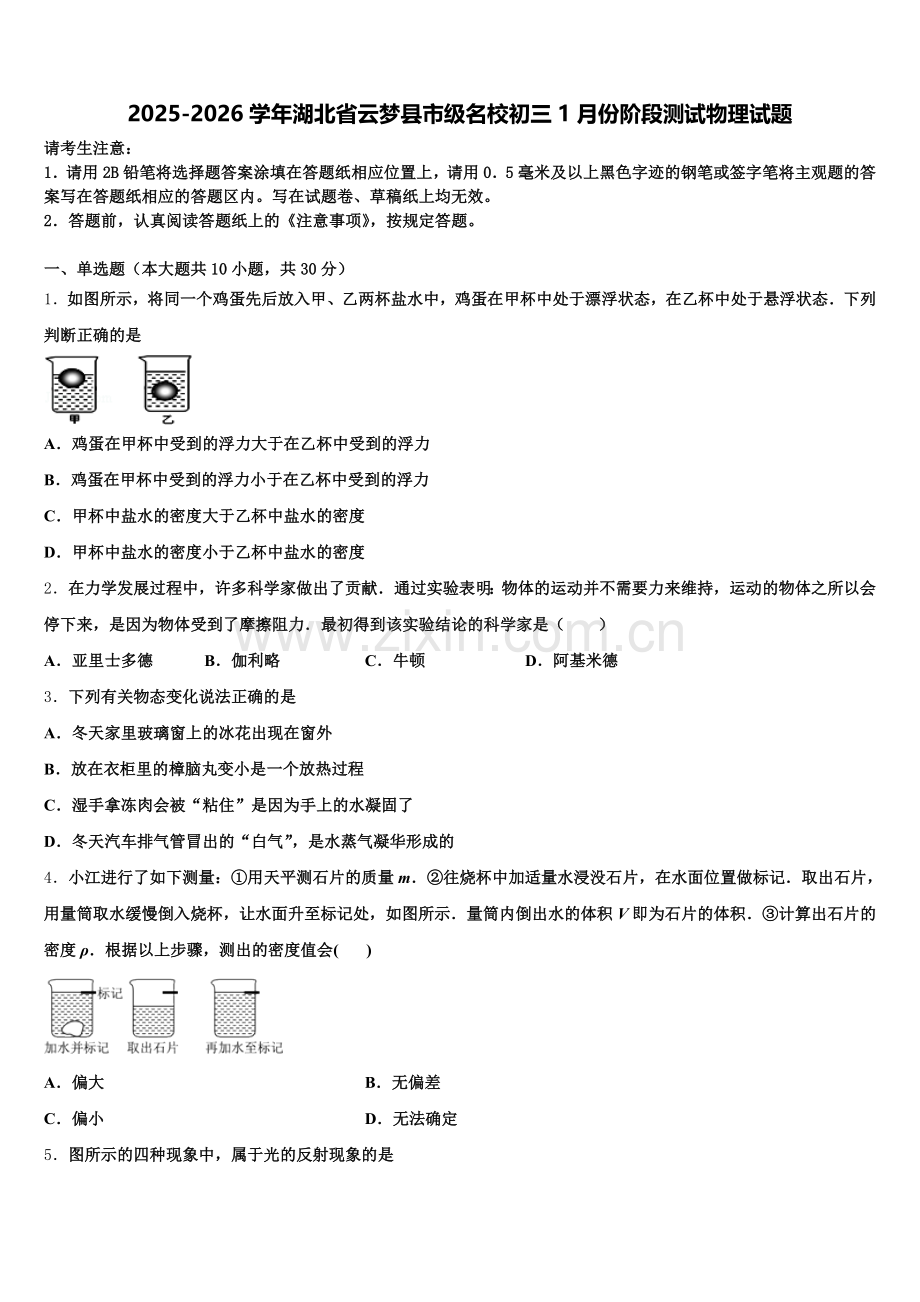

2025-2026学年湖北省云梦县市级名校初三1月份阶段测试物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．如图所示，将同一个鸡蛋先后放入甲、乙两杯盐水中，鸡蛋在甲杯中处于漂浮状态，在乙杯中处于悬浮状态．下列判断正确的是

A．鸡蛋在甲杯中受到的浮力大于在乙杯中受到的浮力
B．鸡蛋在甲杯中受到的浮力小于在乙杯中受到的浮力
C．甲杯中盐水的密度大于乙杯中盐水的密度
D．甲杯中盐水的密度小于乙杯中盐水的密度
2．在力学发展过程中，许多科学家做出了贡献．通过实验表明：物体的运动并不需要力来维持，运动的物体之所以会停下来，是因为物体受到了摩擦阻力．最初得到该实验结论的科学家是（　　）
A．亚里士多德 B．伽利略 C．牛顿 D．阿基米德
3．下列有关物态变化说法正确的是
A．冬天家里玻璃窗上的冰花出现在窗外
B．放在衣柜里的樟脑丸变小是一个放热过程
C．湿手拿冻肉会被“粘住”是因为手上的水凝固了
D．冬天汽车排气管冒出的“白气”，是水蒸气凝华形成的
4．小江进行了如下测量：①用天平测石片的质量m．②往烧杯中加适量水浸没石片，在水面位置做标记．取出石片，用量筒取水缓慢倒入烧杯，让水面升至标记处，如图所示．量筒内倒出水的体积V即为石片的体积．③计算出石片的密度ρ．根据以上步骤，测出的密度值会( )

A．偏大 B．无偏差
C．偏小 D．无法确定
5．图所示的四种现象中，属于光的反射现象的是
A．人在屏幕上的影子
B．蜡烛通过小孔成像
C．荷花在水中的倒影
D．铅笔好像在水面处折断了
6．现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所示，鸡蛋在甲、乙两杯液体中所受的浮力分别为F甲浮和F乙浮 ，两杯液体对容器底部的压力分别是F甲和F乙，压强分别是p甲和p乙 ， 以下判断正确的是（   ）

A．F甲浮＜F乙浮 F甲=F乙 p甲＜p乙            B．F甲浮＞F乙浮 F甲＜F乙 p甲＜p乙
C．F甲浮=F乙浮 F甲＞F乙 p甲＞p乙            D．F甲浮=F乙浮 F甲＜F乙 p甲＞p乙
7．如图，水母身体外形像一把透明伞．水母身体内有一种特别的腺，腺能产生一氧化碳改变自身体积，从而能在水中上浮与下沉．下列判断正确的是

A．水母漂浮时，所受浮力大于自身重力
B．水母悬浮时，若体积变大时则会上浮
C．水母在下沉过程中受到水的压强不变
D．水母漂浮时比沉在水底时排开水的重力小
8．调节手机的音量，是为了改变声音的
A．响度 B．音调
C．频率 D．音色
9．如图所示，一名运动员投掷铅球的过程示意图，铅球在b点离手，c点是铅球移动的最高点，不计空气阻力，下列说法不正确的是

A．只有在a到b的过程中，运动员对铅球做了功
B．在a到d的过程中，铅球的运动状态在不断的变化
C．在c到d的过程中，铅球的重力势能减少
D．在b到d的过程中，铅球的机械能先增加后减少
10．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小。图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2，滑片p向左移动时，电表的变化情况是

A．Ⓐ表和Ⓥ表示数均变小
B．Ⓐ表和Ⓥ表示数均变大
C．Ⓐ表示数变小，Ⓥ表示数变大
D．Ⓐ表示数变大，Ⓥ表示数变小
二、多选题（本大题共3小题，共12分）
11．初中物理常有一些科学研究方法，回顾初中物理我们还学到科学研究方法，关于这些方法下列说法正确的是
A．用磁感线来形象描述磁场，这是利用了模型法
B．牛顿第一定律的得出，采用了实验法
C．由电生磁联想到磁能否生电，采用的是逆向思维法
D．由声音能传递信息联想到光也能传播信息，采用了对比法
12．为了将放置在水平地面上重为100N的物体提升一定高度，设置了如图所示的滑轮组装置。当用图甲所示随时间变化的竖直向下的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图乙和丙所示。（不计绳重和绳与轮之间的摩擦）下列计算结果正确的是（　　）

A．0s～1s内，地面对物体的支持力是10N
B．1s～2s内，拉力F做的功是187.5J
C．2s～3s内，拉力F的功率是100W
D．2s～3s内，滑轮组的机械效率是83.3%
13．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是
A．司南能够指南北是利用了磁体受地磁场的作用
B．孔明灯在上升过程中，只受重力
C．紫砂壶属于连通器
D．正在发声的编钟一定在振动
三、填空题（本大题共5小题，共10分）
14．如图所示为小磁针静止时的位置，由此可以判断出通电螺线管的B端是_____（选填“北极”或“南极”），接线柱a连接的是电源的_____（选填“正极”或“负极”）．

15．如图所示是汽油机的_____过程；完全燃烧0.1kg的汽油，放出的热量为_____J．如果这些热量被质量为100Kg、初温为20℃的水完全吸收，可以使水的温度升高_____℃．（q油＝4.62×107 C水＝4.2×103J/（Kg•℃））

16．如图所示，AOB为一轻质杠杆，O为支点，AO=OB.在杠杆右端A处用细绳悬挂重为20N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1=__N；若在B端施加一竖直向下的力F使杠杆AOB匀速转动到BO处于水平位置，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将______（选填“小于”、“等于”或“大于”） F1。

17．使用弹簧测力计之前，要先观察弹簧测力计的______。若在某次测量中弹簧测力计的示数如图所示，则所测得的拉力大小为______N。

18．温度计的测温原理是_____，小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图1所示，其中正确的是_____。如图2所示的是用温度计分别测得的冰和温水的温度，那么冰的温度是_____℃。

四、计算题（本大题共3小题，共29分）
19．图是某太阳能热水器，向其中注入50 kg的水，阳光照射一段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J／（kg·℃）．试求：
这段时间该热水器中的水吸收的热量是多少? 如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少?若用煤燃烧来提供2.8×107J的热量，需完全燃烧多少千克煤? （煤的热值约为3.5×107J／kg）
20．上体育课时，小强在练习投掷铅球，他将铅球掷出手后，铅球在空中的运动轨迹如图所示。若铅球的质量是4kg，从最高点到接触水平地面的过程中，铅球下降的高度为3m。（不计空气阻力，g取10N/kg）

（1）铅球受到的重力是多少？
（2）铅球下降过程中，重力对铅球做的功是多少？
（3）若铅球离开手时具有的机械能为288J，已知物体动能的计算公式为Ek＝mv2，请计算铅球落地时的速度。
21．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求
通过输电代的电流是多大？若输电线的总电阻r为，则供电设备的输出电压为多大？输电线上损失的电功率为多大？
五、作图题（本大题共2小题，共4分）
22．如图，请作出凸透镜的入射光线和进入水中的折射光线．

23．为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．

六、实验探究题（本大题共3小题，共15分）
24．小明利用两个灯泡，探究“影响电流做功多少的因素”。如图a所示。电源由四节干电池串联，每节电压恒为1.5V，灯L1额定电压为3.8V，灯L2额定电压为2.5V。

（1）请用笔画线代替导线，将图中的实物电路连接完整，使滑片在最右端时滑动变阻器连入电路的阻值最大。
（_____________）
（2）L1、L2两灯应选择电阻________（选填“相同”或“不同”）的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，应比较两灯泡亮暗和__________。总结发现：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越____（选填“多”或“少”），灯泡就越亮。
（3）小明为测出L1灯的额定电功率，在原电路中串联一只电流表如图b，正确连接电路后闭合开关，读出甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，当滑片移动至阻值最小处时，甲表示数如图c所示为_______V，小明对电路进行改进，取走L2灯和乙表，正确连接电路后，发现还是无法测量L1灯的额定功率。小明思考后，在不增加电路元件的情况下又对实验进行改进，顺利完成了实验，他的做法是_________。
（4）小明改进实验，顺利完成了实验，并记录5组实验数据在下表中，同时还记录了小灯泡的亮度变化情况，请仔细分析实验数据和实验现象，回答下列问题
实验次数
1
2
3
4
5
电压（V）
3
3.2
3.8
4
4.2
电流（A）
0.28
0.29
0.31
0.32
0.33
电功率
0.84
0.928
1.178
1.28
1.386
亮度
由暗到亮
①小灯泡的亮度由________决定。
②对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结_______。
25．某实验小组的同学们用图甲所示器材测量小灯泡的电功率，待测小灯泡的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器的规格为“20Ω1A”。

（1）请你用笔画线代替导线，把图甲中电路连接完整。
（_____）
（2）连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因是_____________。
（3）排除故障后，继续实验。当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_______W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是__________。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测________（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的。
26．为探究“通过导体的电流与导体两端的电压关系” 小明同学设计了如图甲所示的电路，电流表A的量程选用0-0.6A，电压表V1的量程选用0-3V，电压表V2的量程选用0-15V，滑动变阻器R标有“50Ω 1A”字样．

（1）请根据电路图甲，用笔画线代替导线连接实物图乙．
（_______）
（2）闭合开关前，滑动变阻器滑片应放在_______________端（填选“A”或“B”）．
（3）闭合开关后，发现电流表A和电压表V1都没有示数，电压表V2有示数．则电路存在的故障是___
（4）排除故障后，继续做实验，记录电流表A和电压表V1的示数，得到三组实验数据如下表 ；分析表中的数据可得结论：_____________．
序 号
1
2
3
电压表V1的示数/V
1.0
2.0
3.0
电流表A的示数/A
0.1
0.2
0.3
拓展：实验中，小明记录了三组电流表A和电压表V2的实验数据，并绘制了图丙所示的图像，则电源电压是_________V, 在保证各实验器材安全的前提下，滑动变阻器连入电路的阻值不小于_____________Ω．小明对本次试验数据进行了综合分析，得出了串联电路电路电压的特点：__________________
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
AB．鸡蛋在甲中漂浮，所以浮力等于重力，在乙中悬浮，所以浮力等于重力，所以甲乙中受到的浮力相等，则AB错误；
CD．同一个鸡蛋在甲中漂浮，所以鸡蛋的密度小于甲盐水的密度；在乙中悬浮，所以鸡蛋的密度等于乙盐水的密度，所以甲盐水的密度大于乙盐水的密度，故C正确，D错误．
2、B
【解析】
最初得到该实验结论的科学家是伽利略
3、C
【解析】
A．冬天家里玻璃窗上的冰花，是由于室外温度较低，当室内温度较高的水蒸气遇到温度低的玻璃窗直接凝华而形成的，形成的冰花在窗内，故A错误；
B．放在衣柜里的樟脑丸时间长了会变小，这是由于樟脑丸直接升华为樟脑气体造成的，升华吸热，故B错误；
C．我们用湿手拿冻肉时，由于冻肉温度很低，手上的水会凝固而结冰，所以手会被“粘住”，故C正确；
D．冬天汽车排气管排出的废气中含有大量水蒸气，水蒸气排出后遇到外界的冷空气就会液化成小水滴，从而形成“白气”，故D错误。
4、C
【解析】
采用“补水法”测石片的体积，由于石片上附着水，使得所测体积偏大，密度偏小，故C符合题意为答案．
5、C
【解析】
A．人在屏幕上的影子是由于光的直线传播形成的，不符合题意；
B．小孔成像是利用光的直线传播得到物体的像，不符合题意；
C．荷花在水中的倒影是平面镜成像现象，是利用光的反射原理，符合题意；
D．铅笔在水中弯折，是光线从水中进入空气中时，发生了折射造成的，不符合题意．
6、C
【解析】
由图示可知，鸡蛋漂浮在甲杯中，受到液体的浮力等于鸡蛋重力；鸡蛋悬浮在乙杯中，受到液体的浮力也等于鸡蛋重力；所以鸡蛋在甲、乙两杯中所受浮力大小相等，F甲浮=F乙浮；鸡蛋在甲杯液体中漂浮，液体对容器底的压力
F甲=G鸡蛋+G甲液体=G鸡蛋+m甲液体g=G鸡蛋+ρ甲Vg
鸡蛋在乙杯液体中悬浮，液体对容器底的压力
F乙=G鸡蛋+G乙液体=G鸡蛋+m乙液体g=G鸡蛋+ρ乙Vg
由于F甲浮=F乙浮，所以ρ甲＞ρ乙，所以液体对容器底的压力F甲＞F乙，因为容器相同、容器底面积相同，由压强公式可知液体对容器底部的压强相等，即：p甲＞p乙．综上分析，ABD错误，C正确。
故选C。
7、B
【解析】
A、根据物体漂浮条件可知，水母漂浮时，所受浮力等于自身重力，故A错误；
B、水母悬浮时，浮力等于其重力；若体积变大时，其排开水的体积变大，根据F浮＝ρgV排知，浮力变大，浮力大于重力，则水母会上浮，故B正确；
C、水母在下沉过程中，深度增大，根据p＝ρgh知，受到水的压强变大，故C错误；
D、水母漂浮时，浮力等于其重力，水母沉在水底时，浮力小于其重力，所以水母漂浮时受到的浮力大于其沉在水底时受到的浮力，由F浮＝G排可知，水母漂浮时比沉在水底时排开水的重力大，故D错误．
8、A
【解析】
调节音量时，扬声器的振幅发生改变，所以发出声音的响度发生改变．
9、D
【解析】
试题分析：A、在a到b的过程中，运动员对铅球有一个推力的作用且铅球在推力作用下移动了一段距离，所以在这个阶段，运动员对铅球做了功；铅球离开手，由于惯性继续运动，所以手就不做功了，故A正确；
B、在a到d的过程中，铅球的运动方向和运动快慢都发生了改变，所以运动状态是在不断变化的，故B正确；
C、在c到d的过程中，铅球的质量不变，高度减小，故重力势能减小，故C正确；
D、在b到d的过程中，由于不计空气阻力，所以铅球的机械能不变，故D错误．
故选D．
10、D
【解析】
分析电路的连接，根据滑片P向左移动时，变阻器连入电路中的电阻变小，左侧电路中的电流变大判断电磁铁磁性变化，根据已知条件分析巨磁电阻的阻值变化，根据电阻的串联和欧姆定律，分析电流表示数与电压表示数的变化。
【详解】
由图知，右侧电路中巨磁电阻GMR与定值电阻R串联，电流表测电路中的电流，电压表测巨磁电阻的电压；滑片P向左移动时，变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁的磁性增强（周围的磁场增强），由题意可知巨磁电阻的阻值变小，则右侧电路的总电阻变小，由欧姆定律可知电流表示数变大，根据 可知，定值电阻R的电压变大，根据串联电路电压的规律，巨磁电阻的电压变小，即电压表示数变小，故D正确，ABC错误。
故选：D。

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、磁场客观存在，但看不到摸不着，用磁感线来形象地描述磁场，这是利用了模型法．故A正确；
B、牛顿第一定律是在实验的基础上通过推理得出的，不单是实验．故B错误；
C、根据电生磁，联想到磁能否生电，采用的是逆向思维法．故C正确；
D、由声音能传播信息联想到光也能传播信息，采用了类比法．故D错误．
12、BD
【解析】
（1）由图乙可知，在0～1s内，拉力F=30N．取动滑轮和重物为研究对象，受到向下的重力G和G动，向上的支持力F支，及三根绳子向上的拉力F′作用，处于静止状态；
地面对重物的支持力F支=G﹣F′=G﹣3F拉+G动=100N﹣3×30N+G动=G动+10N；故A错误；
（2）在1～2s内，拉力F2=50N，重物上升高度h2=1.25m，拉力F的作用点下降的距离s2=3h2=3×1.25m=3.75m，
拉力做的功：W=F2s2=50N×3.75m=187.5J；故B正确。
（3）由图可知在2～3s内，重物做匀速运动，v3=2.50m/s，拉力F3=40N，因为从动滑轮上直接引出的绳子股数（承担物重的绳子股数）n=3，
则拉力F的作用点下降的速度v3′=3v3=3×2.50m/s=7.5m/s，
拉力做功功率（总功率）：P总=F3v3′=40N×7.5m/s=300W，故C错误；
滑轮组的机械效率：
，故D正确；
故选：BD。
13、ACD
【解析】
A、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用。故A正确；
B、孔明灯在上升过程中，受到重力和浮力的作用，浮力大于重力。故B错误；
C、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理。故C正确；
D、正在发声的物体都在振动，所以发声的编钟一定在振动。故D正确。

三、填空题（本大题共5小题，共10分）
14、南极 正极
【解析】
由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S极，即南极；用右手握住螺线管，让大拇指指向N极一端（螺线管的左端），则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知接线柱a连接的是电源的正极．
15、做功 4.62×10611
【解析】
试题分析：（1）图中，两个气门关闭，火花塞喷出电火花，活塞向下运动，是做功冲程；
（2）完全燃烧0.1kg汽油放出的热量：
；
（3）∵，
∴水温度升高值：

考点：内燃机的四个冲程；水的比热容的特点及应用；热量的计算；燃料的热值．
点评：本题考查了学生对汽油机四个冲程、水的比热容大的应用、公式和的了解与掌握，计算时注意升高了（△t）、升高到（末温）和升高（△t）的区别．
16、20 小于
【解析】
∵在B处施加力的最大力臂长度为OB，
又∵OA=OB，
∴根据杠杆的平衡可得，需在B端施加最小的力为：
F1==20N，
∵当BO段在水平位置时，重物在A端对杠杆拉力的力臂变小，而物体的重力不变，所以此时在B端施加最小的力为F2将小于F1。
17、量程和分度值 3.4
【解析】
在使用弹簧测力计测力前首先要对弹簧测力计进行观察，明确量程和分度值，然后看指针是否指在零刻度线处；
由图可知：弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“3.4”处，所以拉力为3.4N。
18、液体热胀冷缩的性质 D ﹣22
【解析】
温度计根据液体的热胀冷缩的性质制成的；根据使用温度计时的注意事项，应使温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底和容器壁，故D正确；该温度计的分度值是1℃，左侧温度计中液柱的液面在0℃以下，﹣20℃下两格处，示数为：﹣22℃；右侧温度计中液柱的液面在30℃以上8格处，所以示数为：38℃，因为冰的熔点是0℃，所以冰的温度是﹣22℃。

四、计算题（本大题共3小题，共29分）
19、 (1) 8.4×106 J；(2) 30%；(3) 0.8 kg
【解析】
（1）水吸收的热量：Q吸=cm（t-t0）
代入数据Q吸=4.2×103J/（kg•℃）×50kg×（50℃-10℃）=8.4×106J．
（2）热水器的效率：;
（3）由题意得，煤完全燃烧放出的热量Q放=Q=2.8×107J，
由Q=mq得需完全燃烧煤的质量：．
20、（1）40N；（2）120J；（3）12m/s。
【解析】
（1）铅球的质量是4kg，则铅球的重力：
G＝mg＝4kg×10N/kg＝40N；
（2）从最高点到接触水平地面的过程中，铅球下降的高度为3m，则铅球重力对铅球做的功：
W＝Gh＝40N×3m＝120J；
（3）由于不计空气阻力，所以铅球的机械能是守恒的，
若铅球离开手时具有的机械能为288J，则铅球刚接触地面时的机械能也是288J，且此时只有动能，
根据Ek＝mv2可得：288J＝×4kg×v2，
解得v＝12m/s，即铅球刚接触地面时的速度为12m/s。
21、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
经凸透镜折射后过凸透镜焦点的光线，入射光线一定平行于主光轴，光由空气斜射入水中，折射角小于入射角，作图如图所示：

23、
【解析】
把三节干电池的正极相连作为电源的正极，负极相连作为电源的负极，电压表的正接线柱和电源的正极相连，负接线柱和电源的负极相连．
开关串联在电路中控制电路的通断．如图．

把三节干电池符号并联，再把电压表符号、开关符号串联在电路中．如图．

六、实验探究题（本大题共3小题，共15分）
24、 不同 电压表示数 多 3.5 减掉一节干电池 实际电功率 灯泡的电阻随两端电压的增大而增大。
【解析】
（1）将滑动变阻器串联在电路中，滑片位于最右端时，滑动变阻器接入电路的电阻值最大，则滑动变阻器的下面应接左边的接线柱，如图所示：

（2）探究电流做功和电压的关系，改变灯泡的电压，L1、L2两灯应选择电阻不同的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，比较两灯泡亮暗和电压表示数；可以得到：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越多，灯泡就越亮；
（3）由图c可知，电压表量程0～15V，分度值0.5V，电压表示数为3.5V；
开始正确连接电路后闭合开关，甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，L1灯的电阻R1==20Ω， L2灯的电阻R2=≈13Ω，电源电压U= 4×1.5V=6V，总电阻R=≈43Ω，滑动变阻器最大阻值为R滑=R-R1-R2=43Ω-20Ω-13Ω=10Ω，当滑片移到阻值最小时，甲表示数为3.5V，无法使L1正常发光，那么取走L2后，假设滑片移到阻值最大位置，电阻为10Ω，L1电阻大于20Ω，根据分压关系，L1两端电压不低于4V，所以滑动变阻器最大阻值偏小，或者说电源电压偏大，在不允许增加器材的条件下，只能去掉一节电池；
（4）①分析表格中的数据，小灯泡的实际功率越大，小灯泡越亮，说明小灯泡的亮度由实际功率决定；
②由表中数据可知，灯泡两端的电压增大时，灯泡的电阻增大，即灯泡的电阻随两端电压的增大而增大。
25、 小灯泡的灯丝断了 0.76 右 不需要 灯泡在不同电压下的功率不同 电流
【解析】
（1）灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：

（2）连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，可以判断出电路为断路，电压表示数明显，说明电压表两接线柱到电源两极的电路是通的，故断路只能发生在灯泡位置，则出现该状况的原因是小灯泡的灯丝断了。
（3）当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯两端电压，减小变阻器两端电压，由分压原理，减小滑动变阻器接入电路中的电阻，即应将滑动变阻器的滑片向右端滑动。
（5）灯在不同电压下的功率不同，故不需要多次测量求平均值；
（6）根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。
26、见解析 B 滑动变阻器断路 电阻一定时，电流与电压成正比 6 10 总电压等于分电压之和（U=U1+ U2）
【解析】
（1）题目已明确了电流表、电压表的量程，只要将电阻、滑动变阻器、开关、电源串联，电压表V1与电阻并联、电压表V2与滑动变阻器并联即可．如图：
；
（2）为保护电路，闭合开关前，滑片应位于最大阻值处，也就是位于B端；
（3）闭合开关，电流表A 与电压表V1的示数为零，说明与他们串联的电路是断路状态，但不可能是R1（如果R1断路，电压表V1有示数）；电压表V2有示数，说明与V2串联的电路是通路，所以电路故障为滑动变阻器断路；
（4）由实验数据可以看出：电压成倍增大，电流也成倍增大，且两者增大的倍数相同，所以实验结论为：在电阻一定时，通过导体的电流与两端电压成正比；
拓展：定值电阻的阻值为，由丙图知，滑动变阻器两端电压为5V时，滑动变阻器接入电路的电阻为，所以电源电压为U=IR=0.1A×（10Ω+50Ω）=6V；
已知电源电压为6V，所以对电压表V2不会造成损害；已知电源电压和电阻R1的阻值，可得电路最大电流为0.6A，对电流表也不会造成损害；当电压表V1电压达到3V时，电路电流为，所以滑动变阻器接入电路电阻为；
根据实验数据分析得出， 串联电路的总电压等于各部分电压之和，即U=U1+U2 ．
