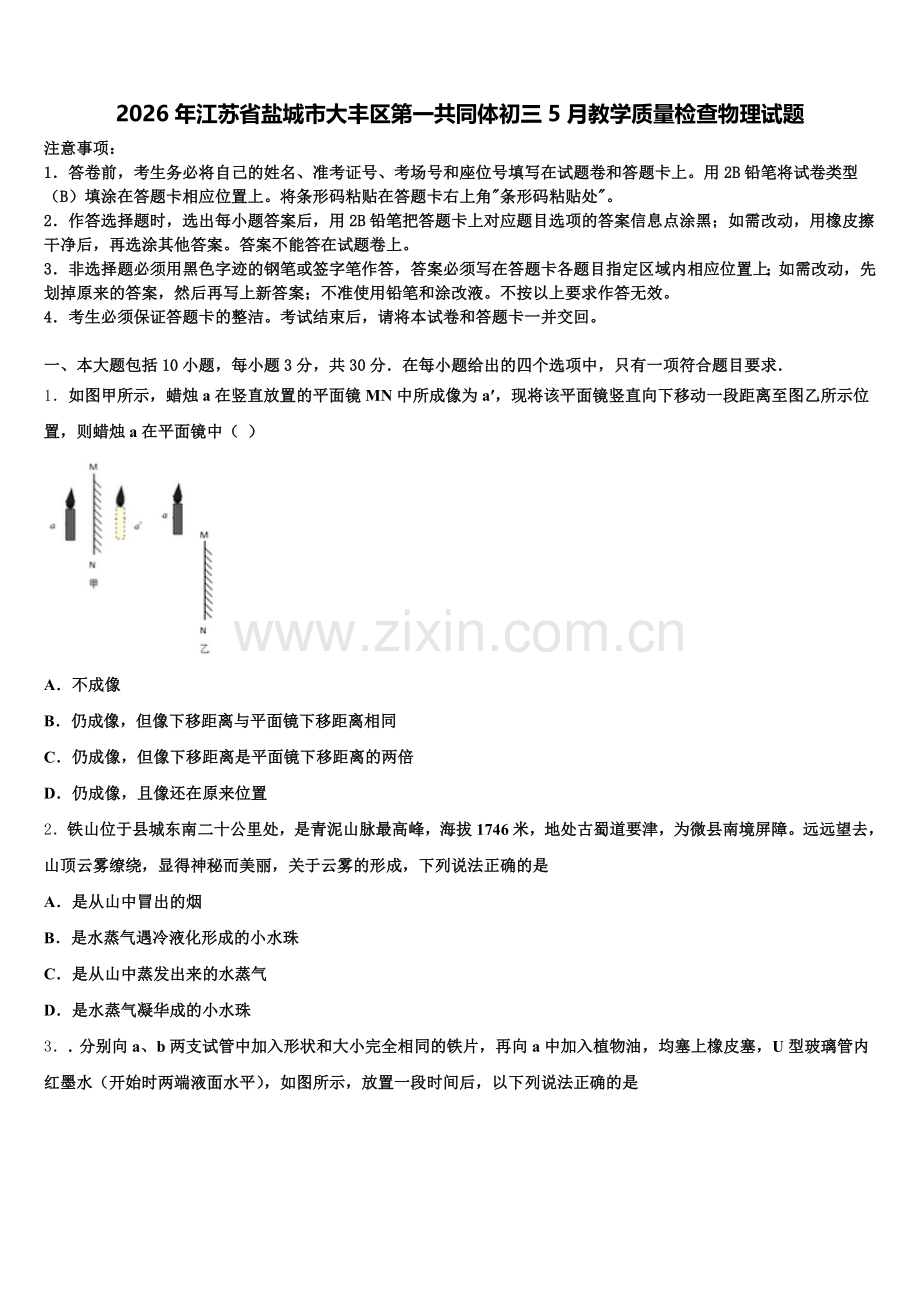

2026年江苏省盐城市大丰区第一共同体初三5月教学质量检查物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（ ）

A．不成像
B．仍成像，但像下移距离与平面镜下移距离相同
C．仍成像，但像下移距离是平面镜下移距离的两倍
D．仍成像，且像还在原来位置
2．铁山位于县城东南二十公里处，是青泥山脉最高峰，海拔1746米，地处古蜀道要津，为微县南境屏障。远远望去，山顶云雾缭绕，显得神秘而美丽，关于云雾的形成，下列说法正确的是
A．是从山中冒出的烟
B．是水蒸气遇冷液化形成的小水珠
C．是从山中蒸发出来的水蒸气
D．是水蒸气凝华成的小水珠

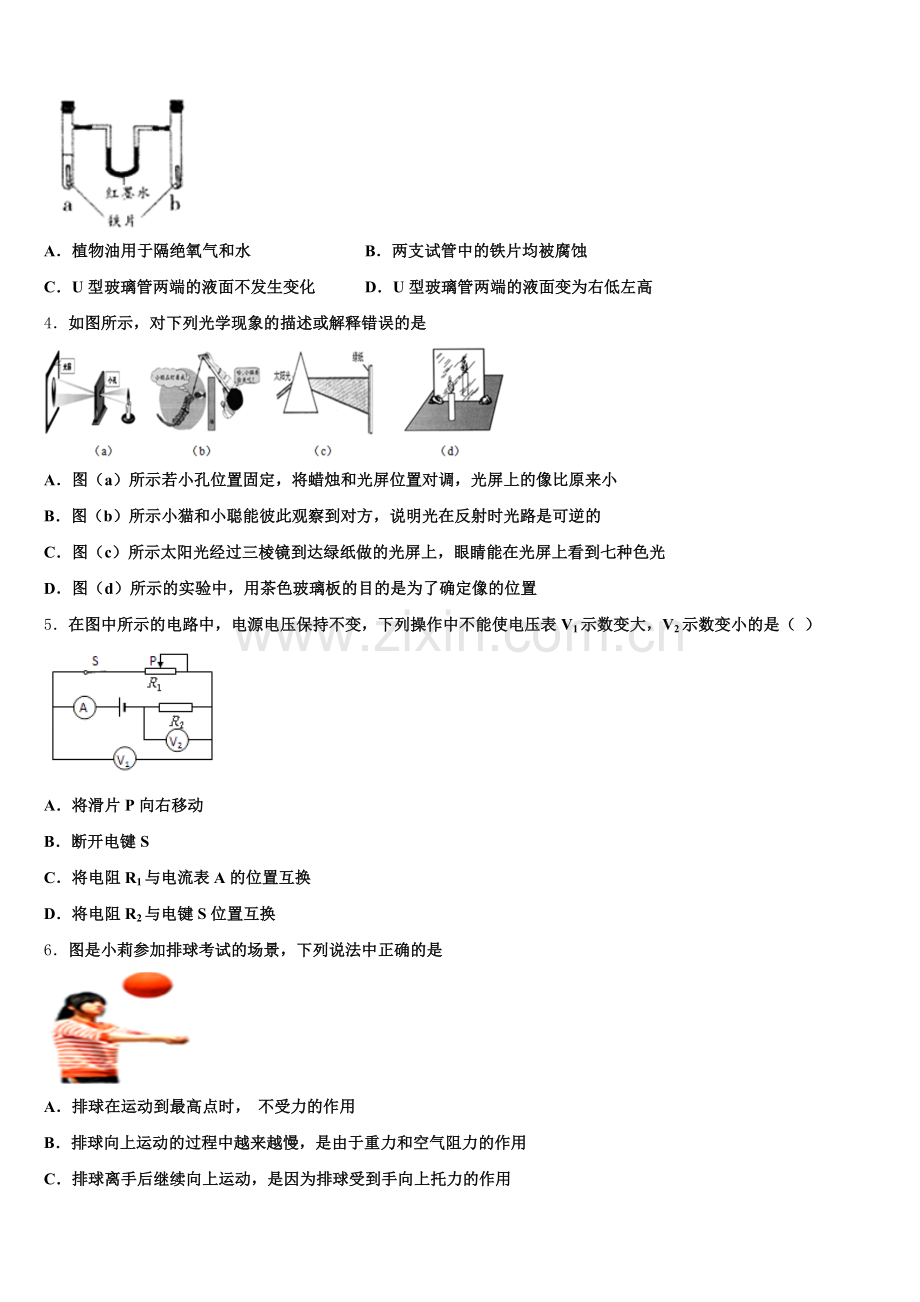

3．. 分别向a、b两支试管中加入形状和大小完全相同的铁片，再向a中加入植物油，均塞上橡皮塞，U型玻璃管内红墨水（开始时两端液面水平），如图所示，放置一段时间后，以下列说法正确的是

A．植物油用于隔绝氧气和水 B．两支试管中的铁片均被腐蚀
C．U型玻璃管两端的液面不发生变化 D．U型玻璃管两端的液面变为右低左高
4．如图所示，对下列光学现象的描述或解释错误的是

A．图（a）所示若小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来小
B．图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的
C．图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛能在光屏上看到七种色光
D．图（d）所示的实验中，用茶色玻璃板的目的是为了确定像的位置
5．在图中所示的电路中，电源电压保持不变，下列操作中不能使电压表V1示数变大，V2示数变小的是（ ）

A．将滑片P向右移动
B．断开电键S
C．将电阻R1与电流表A的位置互换
D．将电阻R2与电键S位置互换
6．图是小莉参加排球考试的场景，下列说法中正确的是

A．排球在运动到最高点时， 不受力的作用
B．排球向上运动的过程中越来越慢，是由于重力和空气阻力的作用
C．排球离手后继续向上运动，是因为排球受到手向上托力的作用
D．排球在向上运动的过程中，受到的合力方向始终竖直向上
7．如图所示，是某家庭电路的一部分，下列说法中正确的是

A．电冰箱接入三孔插座后电灯与电冰箱串联
B．电冰箱的三脚插头接入电路能保证其外壳接地
C．为用电安全，应在甲处安装电灯，乙处安装开关
D．站在地上的人若用手直接接触A点，不会有触电危险
8．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
9．发现电流磁效应的科学家是
A．安培 B．奥斯特 C．库仑 D．伏特
10．A、B两个薄壁轻质圆柱形容器放置在水平桌面上，它们内部分别盛有质量相等的甲、乙两种液体，如图所示．若再向两容器内分别注入体积相同的各自原有液体后（都没有液体溢出）．关于甲、乙的密度和容器底部压强增加量的正确判断的是

A．ρ甲＞ρ乙，Δp甲＞Δp乙．
B．ρ甲＜ρ乙，Δp甲＞Δp乙．
C．ρ甲＜ρ乙，Δp甲＜Δp乙．
D．ρ甲＞ρ乙，Δp甲＜Δp乙．
二、填空题（本大题包括7小题，每小题2分，共14分）
11．在2012年国际田联钻石联赛上海站110米栏比赛中，刘翔在家乡父老面前一马当先冲过终点，再次夺冠．刘翔起跑时用力蹬地，这是利用了力的作用是__的．起跑后，以刘翔为参照物，栏架是__（填“静止”或“运动”）的，到达终点后不能立即停下来，是因为刘翔__．
12．2019年4月1日钦州市一产业园区中发生一起越野车失控撞上隔离带的事故，经调查，是由于雨天路滑车辆速度过快所致。事故原因是因车辆在马路上行驶过快，_____过大造成的。
13．在如图所示的电路中，电源电压为U．闭合电键S，发现电路有故障，且只有一处故障，发生在电阻R1、R2上．现将电阻R1与电流表A位置互换，发现电表示数均不变．请根据相关信息写出电表示数情况及对应的故障．_____．

14．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．

15．图甲为一磁悬浮地球仪．它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉．球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙．

（1）地球仪工作时，球体悬浮于空中，此时球体的重力与________（选填“浮力”或“磁力”）平衡．停止工作时，应先__________（选填“拿开球体”和“切断电源”）；
（2）图乙中A端应连接电源的__________极；
（3）地球仪的额定功率为1W．则其连续正常工作一个月（30天）将耗电__________kW•h．
16．阳春三月，正是油菜花盛开的季节．游人们走在金黄色的花海中，阵阵清香扑鼻，这是花中芳香油分子在_____；骑行者穿梭花海中，感觉油菜花扑面而来，这是以____为参照物；耳边传来孩子们的欢声笑语，这说明声音可以在____中传播．
17．小明测量食用油密度步骤如下：①将天平放在水平桌面，游码归零，调节平衡螺母使指针静止时指向分度盘中央刻度线；②天平调好后，在质量为20g的空烧杯内倒入适量油，天平平衡时，右盘内的砝码和游码在标尺上的位置如图所示，烧杯和油的总质量是____g；③将烧杯内的油倒入量筒，读出量筒内油的体积为20mL．则测得油密度为____kg/m1．按此方法测得油密度____（选填“小于”、“ 等于” 或“大于”）油真实密度.

三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；
（____）

19．在图中，标出磁感线方向、小磁针的N极、S极和电源的正、负极．

20．利用如图装置探究阻力对物体运动的影响。

（1）在实验中换用棉布和毛巾是通过改变_____来改变阻力大小的。
（2）探究阻力对小车运动的影响时，让小车从斜面的同一高度由静止滑下的目的是_____。
（3）实验现象是：小车受到的阻力越_____，滑行的距离越远，速度减小得越_____。
（4）根据实验现象推理可得出：水平面上运动的小车不受阻力，小车将做_____。
（5）伽利略通过下图所示的实验和推理也得出类似结论，请写出图中各实验和推理的合理顺序：_____。（用字母表示）

21．如图小明在甲、乙两个完全相同的玻璃瓶内放入两电阻丝，瓶中插入温度计，完成下列实验。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时：
①本实验使用了控制变量的科学方法：通过两电阻丝串联的方式，控制通电时间和_____相同；还使用了转换的科学方法：把产生的热量转换为_____，为了保证这种转换的科学性，实验中采取的措施是：在两玻璃瓶内放入_____和初温相同的_____（选填“同种”或“不同”）液体，转换的理论依据是公式Q＝cm△t。
②对于甲、乙两电阻丝，小明分别选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜为甲电阻丝与_____为乙电阻丝进行对比。
③加热一段时间后，乙瓶温度计示数上升较快，由此，得出的结论是_____。
长1m、横截面积1m2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻/Ω
0.0175
0.029
0.053
1.0
（2）小明想利用该装置继续探究不同物质的吸热能力：
①实验器材需要作出的调整是：在甲、乙两瓶中放入质量、初温都相同的_____（选填“同种”或“不同”）液体，将两瓶中的电阻丝换成电阻值_____（选填“相同”或“不同”）的电阻丝。
②一段时间后，小明观察到乙瓶内温度计示数高一些，据此判断“乙瓶内液体吸收的热量多”。他的判断是_____（填“正确”或“错误”）的，判断的理论依据是公式Q＝_____。

22．小明爱钻研物理，爸爸特意网购了天平（250g，0.2g）和量筒（100mL，2mL）．周末他想鉴别铜钥匙是不是纯铜的，于是他做了如下实验：（计算结果保留一位小数）

（1）将天平放在水平台面上，把游码移至零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向_______（选填“左”或“右”）调．
（2）如图用天平测出铜钥匙的质量，在量筒中倒入适量水，再放入钥匙，测得钥匙体积为2cm1，则可算出该铜钥匙的密度为________g/cm1．小明觉得用这种量筒测出的结果很不精确，原因是___________．

（1）小明想起可以只用天平和水测量固体密度的特殊方法，于是找来一个玻璃杯装满水，想测出其总质量，结果超出天平量程．于是在厨房找到妈妈做烘焙用的电子秤，面板如右图．测得铜钥匙质量不变；在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g；在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g．据此算出该铜钥匙的密度为________g/cm1．为了进一步减小误差，你建议小明可以换用一个杯口更_______（选填“大”或“小”）容器进行实验．
（4）聪明的小明仍用原来的玻璃杯改进实验，想到了最巧妙简单的方案．如图所示，他将玻璃杯装适量水放上秤台，按下电子秤的“归零”按钮，再把钥匙用细线悬挂并浸没于水中，此时示数显示为1.6g, 则能算出该铜钥匙的密度为_______g/cm1．对比用量筒测量钥匙体积后，这个方案中体积的精确程度大约提高到了原来的______（选填“2”、“20”、“50”或“100”）倍．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．小芸爸爸在商店选中一款速热式电热水器，小芸阅读说明书后知道该电热水器的额定功率是4400W．额定电压是220V，工作电路图如图所示（图中R是给水加热的电阻），小芸向爸爸指出该电热水器夏天4400W的额定功率过大，浪费电能，冬天4400W的额定功率过小，不能满足人对热水的需要．两人交流讨论后根据自家的实际情况，从节约、低碳、环保的角度，提出了以下选购要求：①该电热水器额定电压是220V；②夏天额定功率是2200W，春、秋两季额定功率是4400W，冬季额定功率是6600W．求：

（1）如图所示，该电热水器正常工作15min，加热电阻R消耗的电能？
（2）如图所示，该电热水器正常工作时，电路中电流强度是多大？
（3）请你用两个加热电阻R1，R2和两个开关S1，S2设计出符合小芸以上①、②两个选购要求的电热水器加热工作电路图（画在答题卡的指定位置），并计算出加热电阻R1和R2的阻值各是多大？
24．如图1所示，电源电压保持不变，R1、R1为定值电阻，R3为滑动变阻器．调节R3的滑片P从一端到另一端，电压表V1、V1的示数随电流表A示数变化的图象如图1．求：
R1的阻值；滑片P在b端时，R3的电功率；R1的阻值和电源电压．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
平面镜所成的像与物体是关于镜面对称的，由题意可知，平面镜只是下移了，并没有改变蜡烛到平面镜的距离，所以也不会改变所成的像到平面镜的距离，像仍会在原来的位置，故应选D．
2、B
【解析】
雾是液态小水滴，由于山顶的温度较低，水蒸气遇冷液化成小水滴，浮在空气中，形成雾，故ACD错误，B正确。
3、A
【解析】
1
4、C
【解析】
A.由A图可见蜡烛距离小孔较近，在光屏上成的像比实际烛焰小；将蜡烛和光屏位置对调后，烛焰距离小孔比越来远了，所以成的像也就变小了．故A正确；B. 图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的，故B正确；C. 图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛只能在光屏上看到绿光，因为绿纸只反射绿光，故C错误；D. 平面镜成像实验中，用茶色玻璃板的目的是为了确定像的位置，故D正确．故选C.
5、C
【解析】
A．将滑片P向右移动，滑动变阻器接入电路的阻值变大，由串联电路分压的规律可知，滑动变阻器分得的电压变大，R2分得的电压减小，因此电压表V1示数变大，V2示数变小，故A不符合题意；
B．断开电键S后，电压表V1的正负接线柱与电源两极相连，因此电压表V1示数变大，电压表V2的正负接线柱不能与电源两极相连，即电压表V2示数为零，即示数变小，故B不符合题意；
C．将电阻R1与电流表A的位置互换后，电压表V1测量电流表两端电压，因此示数减小为零，电压表V2示数不变，故C符合题意；
D．将电阻R2与电键S位置互换后，电压表V1测量电源电压，因此示数变大；电压表V2测量电键两端电压，因此减小为零，故D不符合题意．
6、B
【解析】
A．排球在运动到最高点时，仍然受到重力的作用，故A错误；
B．排球向上运动的过程中受到两个力的作用，重力和空气阻力，这两个力方向都向下，所以排球越来越慢，故B正确；
C．排球离开手时，处于向上运动的状态，离开手后，由于惯性仍然保持原来的运动状态，所以会继续向上运动，此时排球受重力和阻力，故C错误；
D．排球向上运动时受到重力和阻力，两个力的方向都是竖直向下的，所以其所受的合力方向也向下．故D错误．
7、B
【解析】
A．由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故C错误；
D．A点在火线上，站在地上的人接触A点是会触电的，故D错误．
8、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
9、B
【解析】
A．安培提出了分子电流假说，研究了磁场对电流的作用力规律，故A错误；
B．丹麦的物理学家奥斯特发现了电流的磁效应，即电流周围存在磁场的现象，故B正确；
C．库仑是电荷量单位，它是为纪念法国物理学家库仑而命名的，故C错误；
D．伏特是国际单位制中表示电压的基本单位，为纪念意大利物理学家亚历山德罗•伏特而命名，故D错误．
10、A
【解析】
BC．由图知道，容器底面积S甲<S乙，液体的体积V甲<V乙，又因为甲、乙两液体的质量相等，所以，由知道，甲、乙两种液体的密度是：ρ甲 >ρ乙 ，故BC错误；
由知道，此时液体对容器底部压强是：p甲>p乙，在两容器中分别注入体积AD．相同的液体时，由于S甲<S乙，所以，分别中液体增加的高度△h 是：△h甲>△h乙，则甲、乙的容器底部压强增加量是：△p甲 =ρ甲 g△h甲，△p乙 =ρ乙 g△h乙，又因为ρ甲 >ρ乙，即△p甲>△p乙，故A正确，D错误．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、相互；运动；（具）有惯性
【解析】
试题分析：
刘翔起跑时用力蹬地，地给刘翔一个力，利用了力的作用的相互性；起跑后，以刘翔为参照物，栏架相对于刘翔是运动的，到达终点后不能立即停下来，是因为刘翔具有惯性，保持原来的运动状态．
考点：力的概念；运动和静止的相对性；惯性
12、动能
【解析】
动能与速度有关，车辆在马路上行驶过快，速度越大，则动能越大。
13、当电压表示数为0，电流表示数为0时，R2断路；当电压表示数为0，电流表有示数时，R1短路．
【解析】
将电阻R1与电流表A位置互换以后，电压表测电流表两端的电压，电压表无示数，即示数为零．根据变换前后两表示数均不变，可知互换之前电压表示数也为零，如电流表示数为零，则电路故障是R2断路；如果互换之前电压表示数为零，电流表示数不为零，则电路是连通的，电路故障为R1短路．
14、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．
15、磁力 拿开球体 正极 0.72
【解析】
(1)通电后，电磁铁具有磁性，由于同名磁极排斥，所以球体在空中静止，因此球体受力平衡，即球体的重力与磁力是一对平衡力；
当磁悬浮地球仪停止工作时，应先“拿开球体”再“切断电源”，防止地球仪在重力作用下会落下来而摔坏。
(2)因为球体的下方磁极为N极，因此螺线管的上方为N极，由右手定则可知，电流从A流入，B流出，因此A端接电源正极；
(3)地球仪连续工作一个月消耗的电能：W=Pt=1×10−3kW×30×24h=0.72kW⋅h.
16、不停地做无规则运动 车（自行车、骑行者、自己） 空气
【解析】
游人们走在花海中，阵阵清香扑鼻，这是因为花的芳香分子扩散到空气中，是扩散现象，扩散现象表明分子不停地做无规则运动；骑行者相对于油菜花的位置不断变化，以骑行者为参照物，可以感觉油菜花扑面而来；声音的传播是需要介质的，通常听到的声音是通过空气传播的，能听到孩子们的欢声笑语，说明声音可以在空气中传播．
17、19 0.95×101 大于
【解析】
将天平放在水平桌面，游码归零，指针静止时指向分度盘中央刻度线左侧，此时应将平衡螺母向右调节；②天平调好后，在质量为20g的空烧杯内倒入适量油，测得烧杯和油的总质量为20g+10g+5g+4g=19g，则食用油的质量：m=19g−20g=19g；将烧杯内的油倒人量筒，读出量筒内油的体积为20mL，测得油密度：ρ===0.95g/cm1=0.95；把烧杯中的油倒入量筒中，有部分油附着在烧杯壁上，所测体积偏小，由ρ=可知，测得油的密度大于油的真实密度．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出。从而可以确定电源的左端为正极。如下图所示。

19、
【解析】
螺线管的左端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从左向右的．
当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁S极的一定是小磁针的N极，由此可知小磁针的左端为N极，右端为S极．
根据螺线管的左端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的右端流入左端流出．
根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为负极，右端为正极．如下图所示：

20、接触面的粗糙程度 使小车运动到斜面底端时的速度相等 小 慢 匀速直线运动 C、A、B
【解析】
（1）在做“斜面小车实验”时，给水平桌面铺上粗糙程度不同的物体，目的是探究阻力对物体运动的影响，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；
（2）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
（3）表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
（4）假如小车受到的阻力为零，即小车不受力，小车的运动状态将不会改变，做匀速直线运动；
（5）牛顿第一定律的形成过程采用了逐渐逼近的方法，即先实验再推理；图C中有空气阻力，图A中没有空气阻力，所以先是C再是A，而图B中，是推理得出了在无空气阻力和无摩擦的情况下，物体将做匀速直线运动，故正确的顺序应该是C、A、B。
21、电流 温度计的示数变化量 质量 同种 镍络合金 在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多 不同 相同 错误 I2Rt
【解析】
（1）①图中两电阻串联，通过的电流和通电时间相同；通过比较液体升高的温度大小来显示产生的热量多少；要比较产生热量的多少，根据Q＝cm△t可知，玻璃瓶内应放入质量和初温相同的同种液体；
②选用长度和横截面积都相同的两种材料，电阻丝阻值相差越大，实验现象越明显，对于甲、乙两电阻丝，由表中数据知，在相同条件下，镍络合金的电阻更大，为了使实验现象最明显，可以选用表中的铜与镍络合金进行对比；
③加热一段时间后，乙瓶温度计示数上升较快，根据转换法，说明乙电阻丝产生的热量越多，由此得出的结论是：在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多；
（2）①根据比较吸热能力的方法，应让初温和质量相同的不同液体在相同时间内吸收相同的热量，通过比较升高的温度确定比热容的大小，根据Q＝I2Rt可知，要控制电阻丝的阻值相同，在甲、乙两瓶中放入质量、初温都相同的不同液体，将两瓶中的电阻丝换成电阻值相同的电阻丝；
②他的判断是错误的；根据Q＝I2Rt可知，两电阻丝相同，加热相同的时间，放出的热量相同，所以a、b两种液体吸收的热量相等。
22、左 6.8 量筒分度值较大，所测体积误差较大 9.1 小 8.5 20
【解析】
(1)将天平放在水平台上，把游码放在零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调节；
(2)由图可以知道,横梁标尺的分度值是0.2g，游码示数是1.6g，则铜钥匙的质量：m=1.6g+10g=11.6g，该铜钥匙的密度为： ，量筒分度值是2 cm1，测得钥匙体积为2cm1，量筒分度值较大，所测体积误差较大；
(1) 铜钥匙质量不变，是11.6g，在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g，在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g，同体积的铜钥匙比水质量多：175.5g-161.4g=12.1g，同体积的水质量是：11.6g-12.1g=1.5g，水的体积是： ，因此钥匙的密度是：；为了进一步减小误差，可以换用一个杯口更小的容器进行实验；
(4) 由已知条件分析知，铜钥匙排开水的质量是1.6g，排开水的体积是：，因此钥匙的密度是：；用量筒测量钥匙体积，精确度是2 cm1，这个方案中体积的精确程度是0.1 cm1，因此精确程度大约提高到了原来的20倍。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）该电热水器正常工作15min，加热电阻R消耗的电能为3.96×106J；
（2）该电热水器正常工作时，电路中电流强度是20A；
（3）符合小芸以上①、②两个选购要求的电热水器加热工作电路图如上图所示，加热电阻R1和R2的阻值分别为220Ω、11Ω．
【解析】试题分析：（1）知道速热式电热水器的功率和工作时间，根据W=Pt求出加热电阻R消耗的电能；
（2）根据P=UI求出该电热水器正常工作时，电路中电流强度；
（3）由题意可知两个加热电阻利用两个开关控制时有三个档位，则可以设计成两电阻并联且两开关分别控制两个电路来实现，根据P=分别求出两电阻的阻值
（1）正常工作15min加热电阻R消耗的电能：
W=Pt=4400W×15×60s=3.96×106J；
（2）由P=UI可得，电热水器正常工作时电路的电流强度：
I===20A；
（3）由题意可知，两加热电阻并联，分别用一个开关控制电路，如下图所示：

夏季：只闭合开关S1时，电路为R1的简单电路，总功率P1=2200W，
由P=可得：
R1===22Ω，
春、秋两季：只闭合开关S2时，电路为R2的简单电路，总功率P2=4400W，
则R2===11Ω，
冬季：同时闭合开关S1和S2，总功率P总=P1+P2=2200W+4400W=6600W
考点：电功率的计算；串、并联电路的设计；电功的实质
点评：本题考查了电功公式、电功率公式的灵活应用，关键是根据题意设计出符合要求的电路图，要注意电路的总功率等于各用电器的功率之和
视频
24、（1）1Ω（1）7W（3）0.4Ω ；8.4V
【解析】
（1）分析电路图，滑动变阻器、三电阻串联，电压表V1测量R1两和R3两端的总电压，电压表V1测量R1两端的电压，电流表测量电路中的电流；当滑片P向左移动时，滑动变阻器连入的电阻变小，电路中的电流变大，根据欧姆定律可知，R1、R1两端的电压变大，电压表V1示数变大，电压表V1示数变小，R3两端的电压变小，R1和R3两端的总电压变小，由此可知图象中上半部分为R1和R3的I﹣U图象，下半部分为R1的I﹣U图象；R1的阻值：R1＝＝＝1Ω；
（1）b点时滑动变阻器的电阻最大，电流最小，R1、R3的总电阻：R＝＝＝8Ω，R3的电阻：R3＝R﹣R1＝8Ω﹣1Ω＝7Ω，R3的电功率：P＝I1R3＝（1A）1×7Ω＝7W；
（3）由图象可知：P在b点时，Ib＝1A，电源电压为：
U＝8V+IR1＝8V+1A×R1＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
P在a时，R3＝0，U1a＝6V，Ia＝6A
电源电压为：U＝6V+I′R1＝6V+6A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：
R1＝0.4Ω，U＝8.4V．
