消防主机现场实际操作.pptx

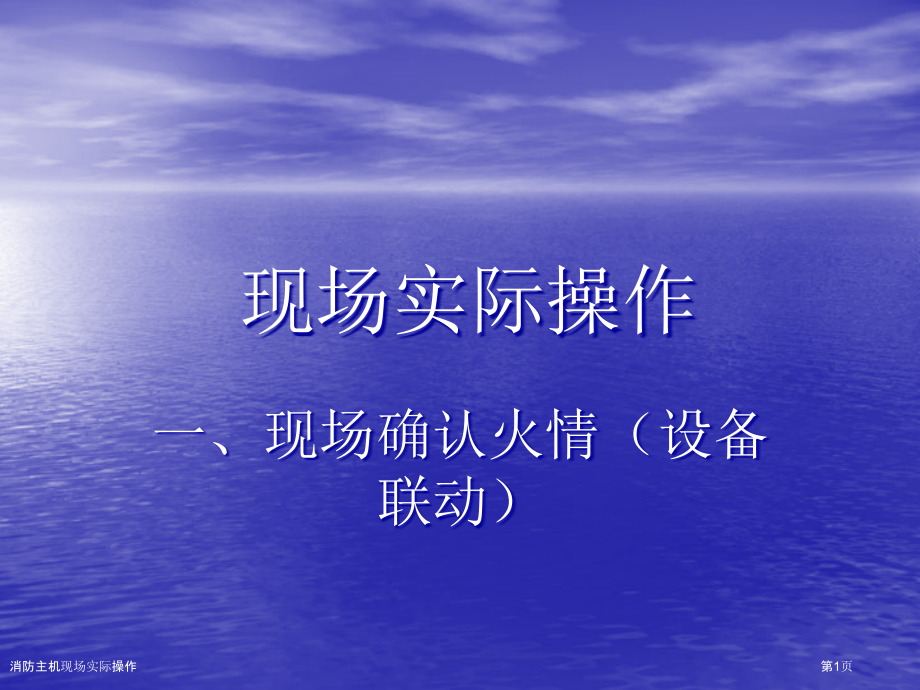

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,现场实际操作,一、现场确认火情（设备联动）,消防主机现场实际操作,第1页,第一步：手动摁下开启方式摁钮；,第二步：屏幕会显示请输入密码，输入（密码：123789）,选择确认屏幕会显示：,设置开启方式,手动方式：允许,自动方式：不允许,提醒方式：无；,消防主机现场实际操作,第2页,第三步：（系统默认为手动方式选择）用上下翻页键将手动方式由允许选择成不允许；第四步：之后，用Tab键将光标移动至自动方式位置，用上下翻页键将自动方式不允许改为允许，而且摁下确认键；,消防主机现场实际操作,第3页,第五步：将此控制盘中三个钥匙控制全部由禁止档位改为允许允许档位，即可实现现场设备联动。,消防主机现场实际操作,第4页,二、设备分体操作,消防主机现场实际操作,第5页,对于CRT火警监视系统操作,此处为四项显示，分别为：火警、动作、故障和隔离。,分别点击是可显示出火警、动作、故障和隔离每个动作详细信息,点击控制器操作会出现以下对话框：,消防主机现场实际操作,第6页,屏幕会出现检验对话框，只要继续点击检验即可（记住不用键入任何密码）,屏幕则会出现以下菜单：,消防主机现场实际操作,第7页,点击复位能够对整个火灾报警控制系统进行除去排烟阀和防火阀，以及故障、隔离现场复位操作；,点击消音是对于火灾报警控制系统中火警、动作和故障进行消音处理；,点击控制器状态能够直观看到火灾报警控制系统开启方式状态，并对其进行选择,点击系统日志能够查看整个系统各项运行统计,消防主机现场实际操作,第8页,对于火灾报警控制器分体操作,消防主机现场实际操作,第9页,工作 指示灯,火警 指示灯,故障 指示灯,联动 指示灯,隔离 指示灯,主电工作 指示灯,主电故障 指示灯,备电工作 指示灯,备电故障 指示灯,手动允许 指示灯,自动允许 指示灯,消音 指示灯,喷洒请求、喷洒允许和气体喷洒（本项目无用）,各 类 指 示灯,消防主机现场实际操作,第10页,消音键：,是针对于主机各类报警进行消音操作。（不过同一个报警在短距离时间报警情况下绝对不允许连续进行消音操作，一定要进行现场检验！预防发生无须要后果！,消防主机现场实际操作,第11页,复位键：,摁下复位键后，屏幕出现输入密码，输入123789后，摁确认键，即可对于整个系统进行复位操作,消防主机现场实际操作,第12页,分屏/全屏、窗口切换键：,是对于显示器所显示整体内容进行分项目显示;,取消键：是取消所选择内容,上下键：翻动查询信息,Tab键：切换输入选择内容,消防主机现场实际操作,第13页,隔离键,设备操作：,1、摁下隔离摁钮屏幕会出现输入密码，输入密码：123789；,2、键入密码后点击确认键，屏幕最下方会出现请输入隔离设备号和设备编码；,3、输入隔离设备号后，摁Tab切换输入设备编码并点击确认即可完成对此设备隔离。,消防主机现场实际操作,第14页,释放键,设备操作：,1、摁下释放摁钮屏幕会出现输入密码，输入密码：123789；,2、键入密码后点击确认键，屏幕最下方会出现请输入释放设备号和设备编码；,3、输入释放设备号后，摁Tab切换输入设备编码并点击确认即可完成对此设备释放。,消防主机现场实际操作,第15页,开启方式键：,摁下此键后屏幕会出现请输入密码，（密码：123789）,屏幕会显示：,设置开启方式,手动方式：允许,自动方式：不允许,提醒方式：无,再经过上下键、确认键、取消键、Tab键选择即可,消防主机现场实际操作,第16页,开启、停动键：,摁下开启或停动键后，屏幕会显示请输入密码，输入（密码：123789）,之后屏幕最下方会出现请输入开启或停动设备号和设备编码；,输入开启或停动设备号后，摁Tab切换输入设备编码并点击确认即可完成对此设备开启或停动控制。,消防主机现场实际操作,第17页,喷洒控制键：在本项目无用,现场编程键：此功效是设备厂家人员使用，其它人员不用动,锁键：是对于屏幕进行锁定预防误操作,系统设置键：此功效是设备厂家人员使用，其它人员不用动,消防主机现场实际操作,第18页,打印控制键：,摁下打印控制键屏幕会出现输入密码，输入密码：123789；,键入密码后点击确认键，屏幕会出现,设置打印方式,关闭打印机,选择打印,即时打印,即时火警,经过Tab键、上下键、确认和取消键能够选择需要打印内容,消防主机现场实际操作,第19页,设备检验键：,摁下此键后屏幕会显示请输入密码，输入（密码：123789）确认后，屏幕会显示出现场全部安装设备及其详细信息,消防主机现场实际操作,第20页,统计检验键：,摁下此键后屏幕会显示请输入密码，输入（密码：123789）确认后，屏幕会显示出全部运行统计和火警统计,消防主机现场实际操作,第21页,手动控制盘（见下列图）,消防主机现场实际操作,第22页,消防主机现场实际操作,第23页,（白色方块区域）能够对于现场：,地下应急广播、排烟风机、卷帘门、声光报警、消防 电话；,地上应急广播、电源切换、应急照明、电梯。,等设备手动分体操作,消防主机现场实际操作,第24页,能够对于消防泵、喷淋泵、排烟风机、正压送风机（补风机）进行手动控制,在控制消防泵和喷淋泵起停一行中除非现场确认火情不然一律放置禁止档位置，禁止私自放置允许档位置，因为这么能够有效预防对消防泵和喷淋泵起停误操作）,消防主机现场实际操作,第25页,消防电话：,经过手持对讲器和现场消防插孔电话能够实现互通对讲,而且此盘还能够进行实时录音、放录音功效,消防电话,消防主机现场实际操作,第26页,消防应急广播,放应急疏散广播录音带,电源开关,音量选择,监听现场声音选择,消防应急广播开关,消防主机现场实际操作,第27页,操作流程：,先将音量选择钮调至最小位置；,之后打开电源开关、监听现场声音选择、消防应急广播开关，并将音量选择钮调至适当位置；,然后手持对讲器直接演讲或放录制好应急疏散广播录音即可。,注意事项：,不过注意消防应急广播只有主管或经理才能够开启，其它人员没有权利开启。,消防主机现场实际操作,第28页,谢 谢 大 家！再 见,消防主机现场实际操作,第29页,
