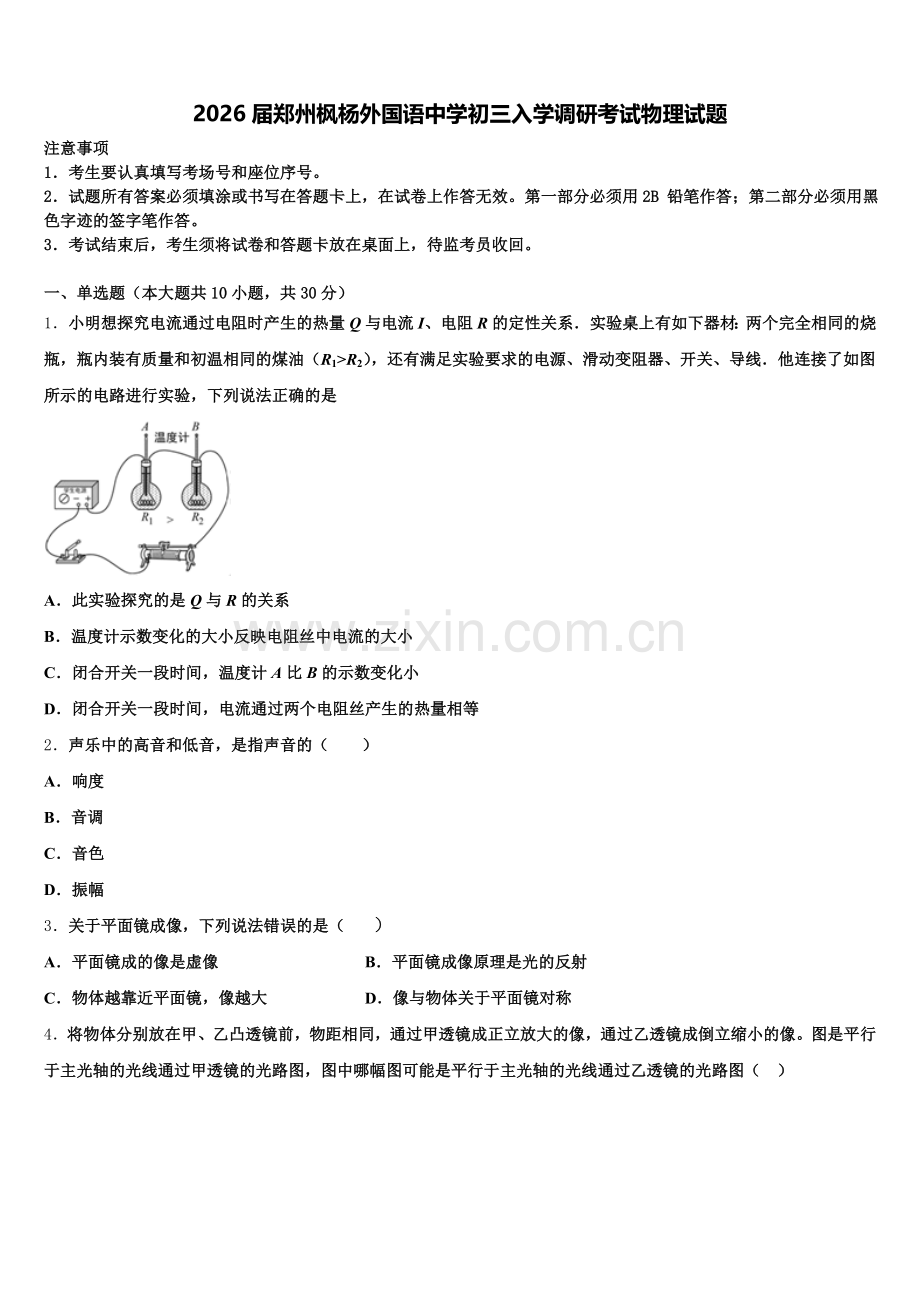

2026届郑州枫杨外国语中学初三入学调研考试物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是

A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
2．声乐中的高音和低音，是指声音的（　　）
A．响度
B．音调
C．音色
D．振幅
3．关于平面镜成像，下列说法错误的是（ ）
A．平面镜成的像是虚像 B．平面镜成像原理是光的反射
C．物体越靠近平面镜，像越大 D．像与物体关于平面镜对称

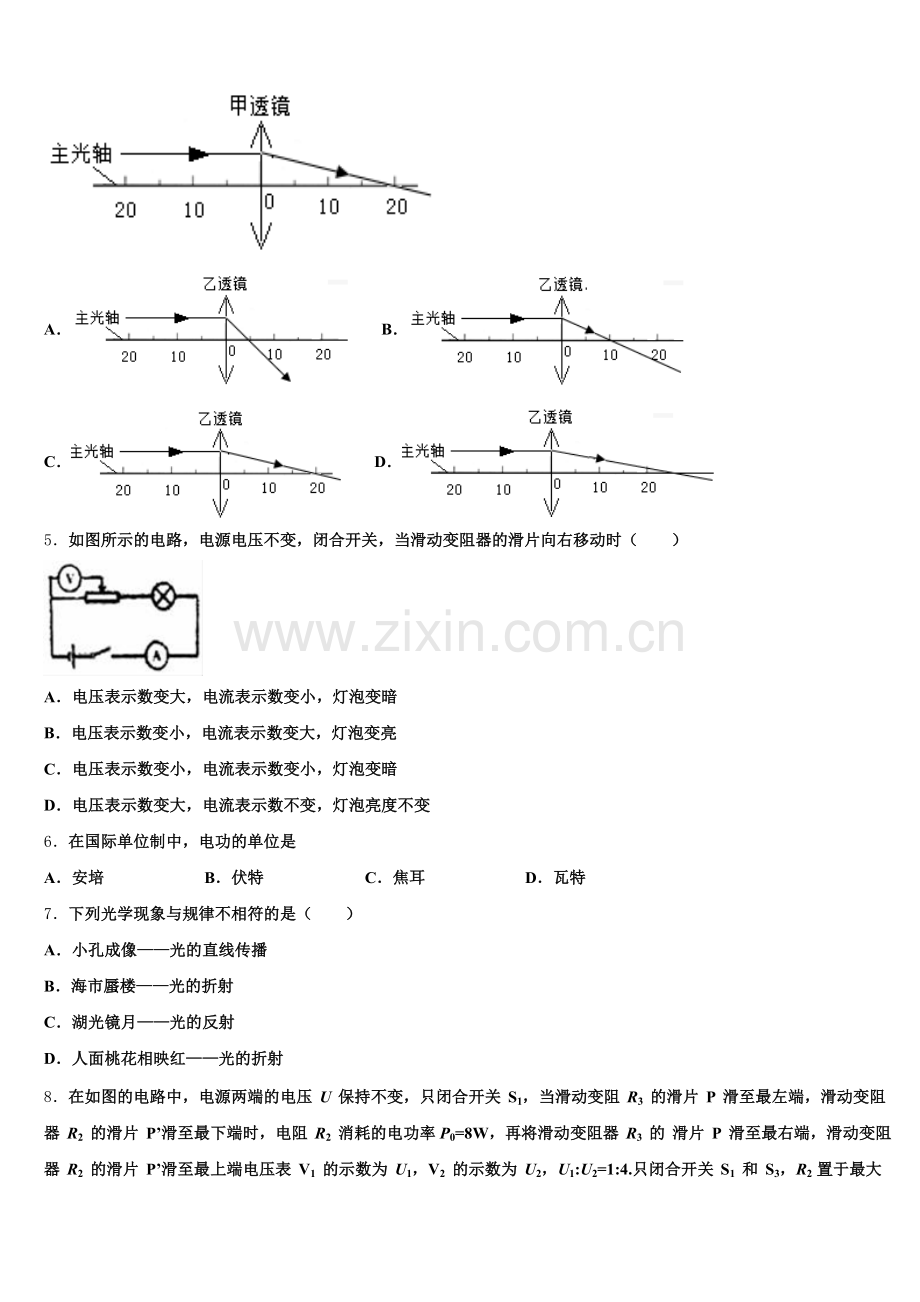

4．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。图是平行于主光轴的光线通过甲透镜的光路图，图中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（ ）

A． B．
C． D．
5．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（　　）

A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
6．在国际单位制中，电功的单位是
A．安培 B．伏特 C．焦耳 D．瓦特
7．下列光学现象与规律不相符的是（　　）
A．小孔成像——光的直线传播
B．海市蜃楼——光的折射
C．湖光镜月——光的反射
D．人面桃花相映红——光的折射
8．在如图的电路中，电源两端的电压 U 保持不变，只闭合开关 S1，当滑动变阻 R3 的滑片 P 滑至最左端，滑动变阻器 R2 的滑片 P’滑至最下端时，电阻 R2 消耗的电功率P0=8W，再将滑动变阻器 R3 的 滑片 P 滑至最右端，滑动变阻器 R2 的滑片 P’滑至最上端电压表 V1 的示数为 U1，V2 的示数为 U2，U1:U2=1:4.只闭合开关 S1 和 S3，R2 置于最大阻值处，电路消耗的总功率为 P1；只闭合开关 S1和 S2，电路消耗的总功率为 P2，P1:P2=1:2，则下列判断正确的是

A．电阻 R1 与滑动变阻器 R2 的最大阻值之比为 2：1
B．闭合 S1，P 置于 R3 的最左端，P’置于 R2 的最下端时，电路的总功率为 16W
C．只闭合 S1，P 置于 R3 的最左端，当 P’分别置于 R2 的最下端和中点时，电压表 V1 的示数之比 2:3
D．若因操作不当使 R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最小值是 40W
9．下列物态变化中属于放热现象的是哪一组
①初春，冰封的湖面解冻 ②盛夏，旷野里雾的形成
③深秋，路边的小草上结了一层霜 ④严冬，冰冻的衣服逐渐变干．
A．①② B．②③ C．③④ D．①④
10．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）

A．4：5 B．5：4 C．2：3 D．1：3
二、多选题（本大题共3小题，共12分）
11．如下图所示，利用了电磁感应的设备是（　　）
A．扬声器 B． 动圈式话筒
C．直流电动机 D．交流发电机
12．在“探究凸透镜成像规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法不正确的是

A．此时蜡烛在光屏上成倒立、放大的实像
B．照相机应用了这一成像规律
C．蜡烛燃烧一段时间后，光屏上的像会向下移
D．蜡烛不动，将透镜移至30cm处，移动光屏可能得到倒立的清晰的像
13．如图所示的生活用具中，使用时属于省力杠杆的是
A．钓鱼竿 B．开瓶器
C．灭火器压把 D．钢丝钳
三、填空题（本大题共5小题，共10分）
14．刻度尺的使用方法：
（1）使用前先看0刻度线在哪里、认清分度值、看清_____．
（2）读数时_____要与尺面垂直；
（3）记录测量结果时要记上数字和_____．
15．被细绳拴着的小球在光滑水平面内绕O点做圆周运动，轨迹如图所示，小球所受空气阻力忽略不计.某时刻细绳突然断开，此时小球速度大小为v1，一段时间后小球运动到水平面上的P点，速度为v2，则v1_______v2（选填“>”、“=”或“<”），细绳断开时小球的位置可能是在圆周上的_______（选填“A”、“B”或“C”）点处.

16．(1)如图圆柱形容器杯中100g水，放在水平桌面上，小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明_________．此时水对杯底的压强_________（填“变大”或“不变”或“变小”），若忽略加盐过程中溶液体积变化，则盐水的密度是_________kg/m1．
小明记录一杯100g清水温度随时间变化并绘制出了图像，如图，但14分钟后图像遗忘了，他补充了a，b两条图像，其中正确的图线是_________．
17．在水平地面上有一长方体木箱．小林用水平推力F把木箱向前推动，如图甲所示．此过程中，推力F随时间t的变化情况如图乙所示，木块前进的速度v的大小随时间t的变化情况如图丙所示，则木箱运动时所受的摩擦力为__________N，在匀速运动中，推力对木箱所做的功为______J，推力的功率为______W.

18．夏天常用的电热驱蚊器是利用电流的___________效应工作的.其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作1h消耗的电能是________________J.
四、计算题（本大题共3小题，共29分）
19．小轿车电动机启动时车灯会瞬时变暗，其原因可用如图所示电路解释。在打开车灯的情况下，电动机未启动时，电流表示数为I＝10A，电动机启动时电流表示数为I′＝58A，如果电源电压为U＝12.5V，电阻r＝0.05Ω，电流表电阻忽略不计，求：（小灯泡电阻不随温度变化）
电动机未启动时，车灯的电功率为多少？因电动机启动，车灯的电功率减少了多少？如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是多少？（故障对车灯没有影响，且电路满足欧姆定律）
20．2119年3月11日，一架从埃塞俄比亚首都飞往肯尼亚首都的客机失事，机上载有157人，无人生还，其中包括8名中国人，目前失事客机的黑匣子已经找到．据了解该黑厘子质量31kg，是一个长1.5m，宽1．lm，高1.2m的长方体，现沉在距海面31m的海底（黑匣子未与海底紧密接触），搜救人员将其匀速托出海面后依然完好，为破解事故真相提供了最有力的证据．根据以上信息请计算（ρ海水近似取1.1×113kg/m3）黑匣子在海底时下表面受海水的压强是多少？黑厘子在海水中浸没时受到的浮力是多大？搜救人员在海水中托起黑匣子上升到海平面做了多少功？
21．在水中放入质量为3kg的木块，木块静止时有3/5的体积浸入水中．g取10N/kg，求：木块受到的浮力．木块的体积．
五、作图题（本大题共2小题，共4分）
22．如图通过滑轮组向下用力提升物体，请画出滑轮组的绕线。

23．自行车尾灯利用了“角反射器” 的光学装置，如图是它的内部结构示意图，有一束光沿ab 方向入射到平面镜MO上．试在图中作出经平面镜MO、NO 反射后的光路, 并保留必要的作图痕迹．
（______）

六、实验探究题（本大题共3小题，共15分）
24．小明把乒乓球由静止释放，球落地后会立即反弹．多次操作后小明发现球反弹的高度总是小于开始下落时的高度．
（1）在整个过程中乒乓球的机械能_________（选填“变大”、“变小”或“不变”）．
（2）若将乒乓球运动过程中受到的重力和阻力等效成一个力，则下落过程中等效力的大小______（选填“大于”、“小于”或“等于”）上升过程中等效力的大小，球反弹到最高点时，_____（选填“是”或“不是”）平衡状态．
（3）要使球能弹跳到原来抛球的位置，可行的方法是__________________________．
25．如图所示，在“探究凸透镜成像规律”实验中：
为了使烛焰的像完整地成在光屏中央，只需要调整高度一个元件是_____．若不调整，会使烛焰的像成在光屏的_____（选填“上”或“下”）方．若实验中使用的凸透镜焦距为10cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，发现光屏上无像，此时应该向_____（选填“左”或“右”）移动光屏，将会在光屏上呈现一个倒立、_____的实像．
26．如图甲所示是小刚“测小灯泡电功率”的实验电路．其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω．滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选．

（1）本实验应该选择_____规格的滑动变阻器．连接电路时开关应断开，闭合开关前，图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．
（2）请用笔画线代替导线将图甲的实验电路连接完整．
（______）
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是_____．
（4）排除故障后闭合开关，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_____
（5）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_____V．要测小灯泡的额定功率，应将滑片P向_____（选填“A”或“B”）端移动，使电压表示数为2.5V．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
2、B
【解析】
声音的三个特征分别就是：音调、响度、音色，把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色。
【详解】
声乐中的高音和低音，这里的“高”“低”指声音的音调不同，是物体振动快慢不同所致。故选：B。
3、C
【解析】
根据平面镜成像规律分析即可
【详解】
AB．平面镜成像是由于光的反射形成的，像是虚像，故AB正确；
C．平面镜所成的像与物体大小相等，与物体到镜面的距离无关，故C错；
D．平面镜所成的像与物体关于镜面是对称的，故D正确；
应选C。
4、A
【解析】将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像说明Uf，通过乙透镜成倒立缩小的像。说明Uf，又因为物距相等，所以可判断甲的焦距大于乙透镜的焦距且f甲大于2f乙，由光线通过甲透镜的光路图可知甲的焦距是20.所以乙透镜的焦距肯定小于10，根据平行于主光轴的光经过透镜以后会聚到凸透镜的焦点可知A图是正确的。
5、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑片左侧部分电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，变阻器接入电路中的电阻不变，电路中的总电阻不变，
由I＝可知，电路中的电流不变，即电流表的示数不变，故ABC错误；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝I2R可知，滑片移动时，灯泡的实际功率不变，亮暗不变，
当滑动变阻器的滑片向右移动时，滑片左侧部分电阻丝的阻值变大，
由U＝IR可知，滑片左侧部分电阻丝两端的电压变大，即电压表的示数变大，故D正确．
6、C
【解析】
A. 安培是电流的主单位；B. 伏特是电压的主单位；C. 焦耳是功和各种能量的主单位，当然也是热量的主单位；D. 瓦特是功率的主单位．故选C.
7、D
【解析】
知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的；了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折；平面镜成像或平静水面成像是光的反射原理。
【详解】
A．小孔成像是由于光的直线传播形成的，故A正确，不符合题意；
B．海市蜃楼是由于光的折射造成的，故B正确，不符合题意；
C．湖光镜月是由于光的反射形成的，故C正确，不符合题意；
D．人面桃花相映红是由于光的反射形成的，故D错误，符合题意。
故选D。
此题主要考查了光的反射、折射及直线传播现象，在学习过程中要注意区分，对于生活中的现象要善于总结，要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象。
8、C
【解析】
A. 只闭合开关 S1 和 S3，R2 置于最大阻值处，此时R1 、R3被短路，电路中只有R2 工作，即P1只是R2的功率；只闭合开关 S1和 S2，此时R2 、R3被短路，电路中只有R1工作，即P2只是R1的功率。根据P=得R=可知，当电压相等、P1:P2=1:2，则R2:R1=2: 1，所以R1:R2=1: 2。故A错误。
B. 闭合 S1，R1、R3、R2串联。P 置于 R3 的最左端，则R3 电阻为零；P’置于 R2 的最下端，则R2 阻值最大。即此时相当于电路中只是R1、R2串联，则通过R1、R2的电流相等。因R1:R2=1: 2，且R2功率P0=8W，根据P=I2R得R=，则，所以PR1=P0=×8W=4W。则此时电路的总功率为 8W+4W=12W。故B错误。
C. 只闭合 S1，P 置于R3 的最左端，R3 阻值为零，R1、R2串联。当 P’置于 R2 的最下端时，A选项分析结论为R1:R2=1: 2，则UR1:UR2=R1:R2=1: 2，即电压表V1 的示数为总电压的。当 P’置于 R2 的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中点=1: 1，则UR1:UR2中点=R1:R2中点=1: 1，即电压表V1 的示数为总电压的。所以两次电压表 V1 的示数之比为:=2:3。故C正确。
D. 只闭合开关 S1，R3的滑片P滑至最右端，R3阻值最大，R2 的滑片 P’滑至最上端时，R2阻值为零，相当于电路中只有R1与R3串联。电压表 V1测R1两端电压，V2 测R3两端电压。因U1:U2=1:4，根据串联电路电压规律，则R1:R3= U1:U2=1:4，即R3=4R1。另，B选项分析结论为R1与R2串联的总功率为12W，根据P=得U2=P总R总=P总（R1+R2）= P总（R1+2R1）= P总•3R1=12W•3R1。综上分析，目前的条件有：R3=4R1、U2=12W•3R1。当R2 断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小。此时R1功率为PR1===36W，R3功率为PR3====9W。所以此时电路的总功率最小值应为36W+9W=45W。故D错误。
9、B
【解析】
解决此题要掌握：
物质在发生物态变化时必然要伴随着吸放热的进行．
其中熔化、汽化、升华过程需要吸收热量，凝固、液化、凝华过程需要放出热量．
【详解】
①初春，冰封的湖面解冻是物质由固态变为液态的过程，是熔化过程，熔化吸热；故A不符合题意；
②盛夏，旷野里雾是空气中的水蒸气遇冷液化为小水珠，是液化过程，液化放热，故B符合题意；
③深秋，路边的小草上结了一层霜是空气中的水蒸气遇冷凝华成的小冰晶，是凝华过程，凝华放热，故C符合题意；
④严冬，冰冻的衣服逐渐变干是物质直接由固态变成气态的过程，是升华过程，升华吸热，故D不符合题意．
综合分析②③符合题意．
故选B．
本题考查熔化与熔化吸热特点，液化及液化现象，生活中的升华现象，生活中的凝华现象，熟记常识是解决该题的关键．
10、A
【解析】
由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A、扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理；
B、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应原理；
C、电动机的前提是供电，结果是产生运动，利用了通电导体在磁场中受力的原理；
D、发电机的前提是运动，结果是产生电流，是利用电磁感应原理工作的。
故选：BD。
12、BCD
【解析】
根据题中“在“探究凸透镜成像规律”实验中……，下列说法不正确的是”可知，本题考查凸透镜成像的规律。根据实验的探究过程及成像规律的应用进行分析判断。
【详解】
A．由图可知，此时的像距大于物距，成倒立、放大的实像，故A正确。
B．照相机是根据凸透镜成倒立、缩小的实像的原理制成的，故B不正确。
C．蜡烛燃烧一段时间后变短，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，故C不正确。
D．由图可知，物距为30cm，此时f＜30cm＜2f，则15cm＜f＜30cm；蜡烛不动，将透镜移至30cm处，此时的物距为10cm，小于焦距，成虚像，所以光屏上不能承接到像，故D不正确。
13、BCD
【解析】
钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆；灭火器压把在使用过程中，动力臂大于阻力臂，是省力杠杆；钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，即符合题意的是BCD．

三、填空题（本大题共5小题，共10分）
14、量程； 视线； 单位
【解析】
（1）刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值，即使用前先看0刻度线在哪里、认清分度值、看清量程；
（2）使用刻度尺读数时，视线应与尺面垂直，在精确测量时，要估读到分度值的下一位；
（3）记录测量结果时，既要记录数字，又要注明单位，而且测量值应包括准确值和估读值．
15、= C
【解析】
被细绳拴着的小球在光滑水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，球在水平方向上不受力的作用，竖直方向上受重力和支持力，但小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，故小球在断开时的速度与P点的速度相同；细绳断开时小球速度沿切线方向飞出，故细绳断开时小球的位置可能是在圆周上的C点处，如图所示：

16、分子间有空隙 变大 1.04×101 kg/m1 a
【解析】
（1）小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明分子间有空隙；
小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，即液体的体积不变，但液体总质量变大，所以液体的密度变大，
根据p=ρgh可知，此时水对杯底的压强变大；
根据ρ=可得，水的体积：
V水===1×10﹣4m1，
忽略加盐过程中溶液体积变化，则盐水的体积：
V盐水=V水=1×10﹣4m1，
则盐水的密度：
ρ盐水====1.04×101 kg/m1．
（2）根据图象可知，14分钟后水全部凝固成冰，该过程中质量不变，但冰的比热容比水的比热容小，由Q=cm△t可知，在放出相同热量的情况下，比热容越小，温度降低的越快，所以冰降温要快；
由图可知，b段比水降温要慢些，a段比b段温度降低的要快些，所以正确的图线是a．
17、204020
【解析】
由丙图可知，在1～3s内木箱做加速运动，在5～6s内木箱做减速运动，只有在3～5s内木箱做匀速运动，处于平衡状态，受到的推力和摩擦力是平衡力，由乙图可知，在3～5s内推力F=20N，则木箱受到的滑动摩擦力f=F=20N；由丙图知，木箱3～5s内做匀速运动，v=1.0m/s，该过程中木箱通过的距离：s=vt=1.0m/s×2s=2m，推力做功：W=Fs=20N×2m=40J，推力对木箱所做功的功率：．
18、热 1.98×104
【解析】
电热驱蚊器工作时将电能转化为内能，利用电流的热效应工作的；正常工作1h消耗的电能W==1.98×104J。

四、计算题（本大题共3小题，共29分）
19、（1）120W（2）43.2W（3）0.4Ω
【解析】
（1）由题意可知，电源的电阻r＝0.05Ω，电动机没有启动时，车灯与电源的电阻串联，由欧姆定律和电阻的串联可得电路中的电流：，则车灯的电阻：；电动机未启动时，车灯的电功率为：
；
（2）电动机启动后，电动机与车灯并联后再与电源的电阻串联，设此时灯的电压为U′L，根据串联电路电压的规律及欧姆定律可得，此时灯的电压：
，此时车灯消耗的电功率为：，车灯的功率减小量：；
（3）由欧姆定律可得，此时通过车灯的电流：，根据并联电路电流的规律，通过电动机线圈的电流：，根据可得，电动机线圈的电阻：。
答：（1）电动机未启动时，车灯的电功率为120W；
（2）因电动机启动，车灯的电功率减少43.2W；
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是0.4Ω。
20、（1）3×115Pa；（2）111N；（3）6111J；
【解析】
(1)黑匣子在海底受到海水的压强：p＝ρgh＝1×113kg/m3×11N/kg×31m＝3×115Pa，
(2)黑匣子浸没海水中排开海水的体积：V＝1.5m×1.1m×1.2m＝1.11m3，黑匣子在海水中受到的浮力：F浮＝ρgV＝1×113kg/m3×11N/kg×1.11m3＝111N；
(3)潜水员匀速托起此黑匣子时，黑匣子受到的竖直向上的托力和浮力与竖直向下的重力是平衡力，则F托力＝G﹣F浮＝mg﹣F＝31kg×11N/kg﹣111N＝211N．搜救人员在海水中托起黑匣子上升到上表面海平面做的功：W＝F托力s＝211N×31m＝6111J．
21、（1）10N（2）
【解析】
试题分析：（1）木块受到的重力：G=mg=1kg×10N/kg=10N，
因为木块漂浮，
所以木块受到的浮力：F浮=G=10N；
（2）根据F浮=ρ水V排g可得，
V浸=V排===1×10﹣1m1，
由题知，V浸=V木，
则V木=V浸=×1×10﹣1m1=5×10﹣1m1．

五、作图题（本大题共2小题，共4分）
22、如下图所示

【解析】
用一个定滑轮和一个动滑轮组成滑轮组，通过滑轮组向下用力提升物体，说明绳子自由端的拉力方向向下，所以绳子由定滑轮开始绕起，如图所示：

23、
【解析】
根据光的反射定律可知，反射角等于入射角：

六、实验探究题（本大题共3小题，共15分）
24、变小 小于 不是 用力向下抛出乒乓球
【解析】
（1）由题知，多次操作后小明发现球反弹的高度总是小于开始下落时的高度，因为乒乓球受到空气阻力的作用，故在整个过程中乒乓球的机械能变小；
（2）乒乓球上升时，受到向下的重力和空气阻力，二者方向相同，其等效力为二力之和，而下落时受到向下的重力和向上的空气阻力，其等效力为二力之差，故下落过程中等效力小于上升过程中等效力；球反弹到最高点时，虽然速度为零，但受到向下的重力作用（合力不为零），因此不是平衡状态；
（3）用力向下抛出乒乓球，乒乓球有初速度，具有动能，在碰撞过程中会有能量的损失，但如果给的初动能等于这个能量损失，即能量补给等于能量损失，那么球就能弹到原先高度．
25、凸透镜 上方 右 放大
【解析】
（1）为了使烛焰的像完整地成在光屏中央，实验时应将烛焰、凸透镜、光屏三者的中心调整到同一高度，如图中只需要调整高度一个元件是凸透镜；成像时，物体、凸透镜、像是在一条直线上的，所以若不调整，会使烛焰的像成在光屏的上方．
（2）若实验中使用的凸透镜焦距为10 cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，如图物距为12cm，在一倍到二倍焦距之间，像距应大于二倍焦距，成倒立放大的实像所以，发现光屏上无像，此时像距小于二倍焦距，所以应该向右移动光屏，将会在光屏上呈现一个倒立、放大的实像．
26、B B 灯泡断路 滑动变阻器连入电路中的电阻太大，灯泡的实际电功率很小 1.2 A
【解析】
（1）灯泡正常发光时的电压等于额定电压UL＝2.5V，根据欧姆定律可知此时电路电流约为

滑动变阻器两端电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，
此时滑动变阻器接入电路的阻值
所以本实验中应该选择规格为“50Ω 1A”的B滑动变阻器；在连接电路时，为保护电路，开关应断开；为保护电路，在闭合开关前，滑片应置于最大阻值处，由图可知，P应处于B端；
（2）电流表串联接入电路中，电流表选择的量程是0﹣0.6A，滑动变阻器采用一上一下的接法，如图所示：
；
（3）闭合开关S，灯泡不亮，电流表示数几乎为零，说明电路此时为断路，电压表示数接近电源电压，说明电压表并联部分断路，故其电路故障可能是灯泡断路；
（4）闭合开关后，电流表和电压表有示数但都很小，此时有电流流过灯泡，而看不到小灯泡发光，说明灯泡的实际功率太小，故其原因是滑动变阻器连入电路中的电阻太大，灯泡的实际功率很小；
（5）电压表使用0～3V量程，分度值为0.1V，电压为1.2V；要使灯泡正常工作，灯泡两端电压从1.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向A端移动，使电压表的示数为2.5V为止．
