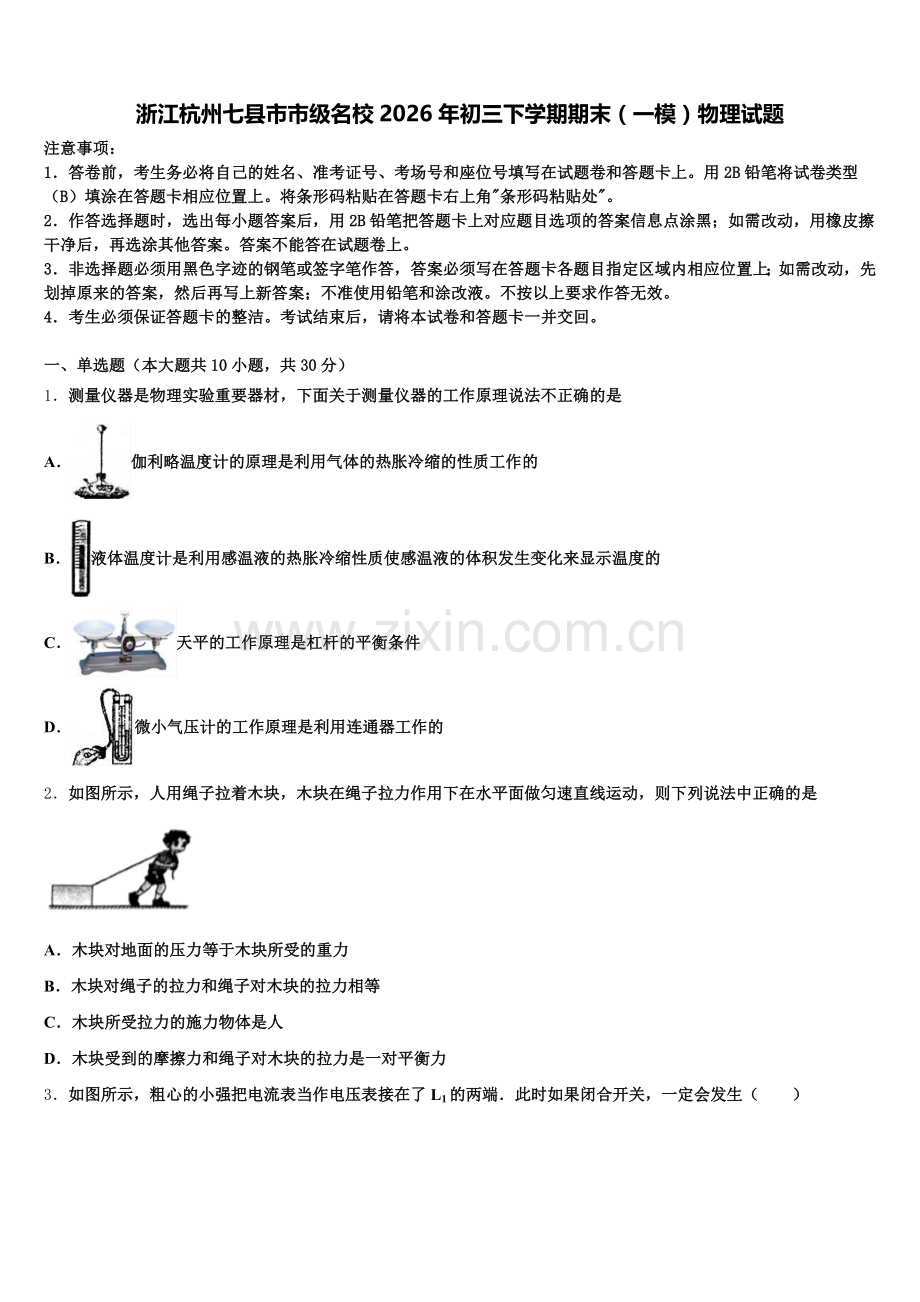

浙江杭州七县市市级名校2026年初三下学期期末（一模）物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．测量仪器是物理实验重要器材，下面关于测量仪器的工作原理说法不正确的是
A．伽利略温度计的原理是利用气体的热胀冷缩的性质工作的
B．液体温度计是利用感温液的热胀冷缩性质使感温液的体积发生变化来显示温度的
C．天平的工作原理是杠杆的平衡条件
D．微小气压计的工作原理是利用连通器工作的
2．如图所示，人用绳子拉着木块，木块在绳子拉力作用下在水平面做匀速直线运动，则下列说法中正确的是

A．木块对地面的压力等于木块所受的重力
B．木块对绳子的拉力和绳子对木块的拉力相等
C．木块所受拉力的施力物体是人
D．木块受到的摩擦力和绳子对木块的拉力是一对平衡力

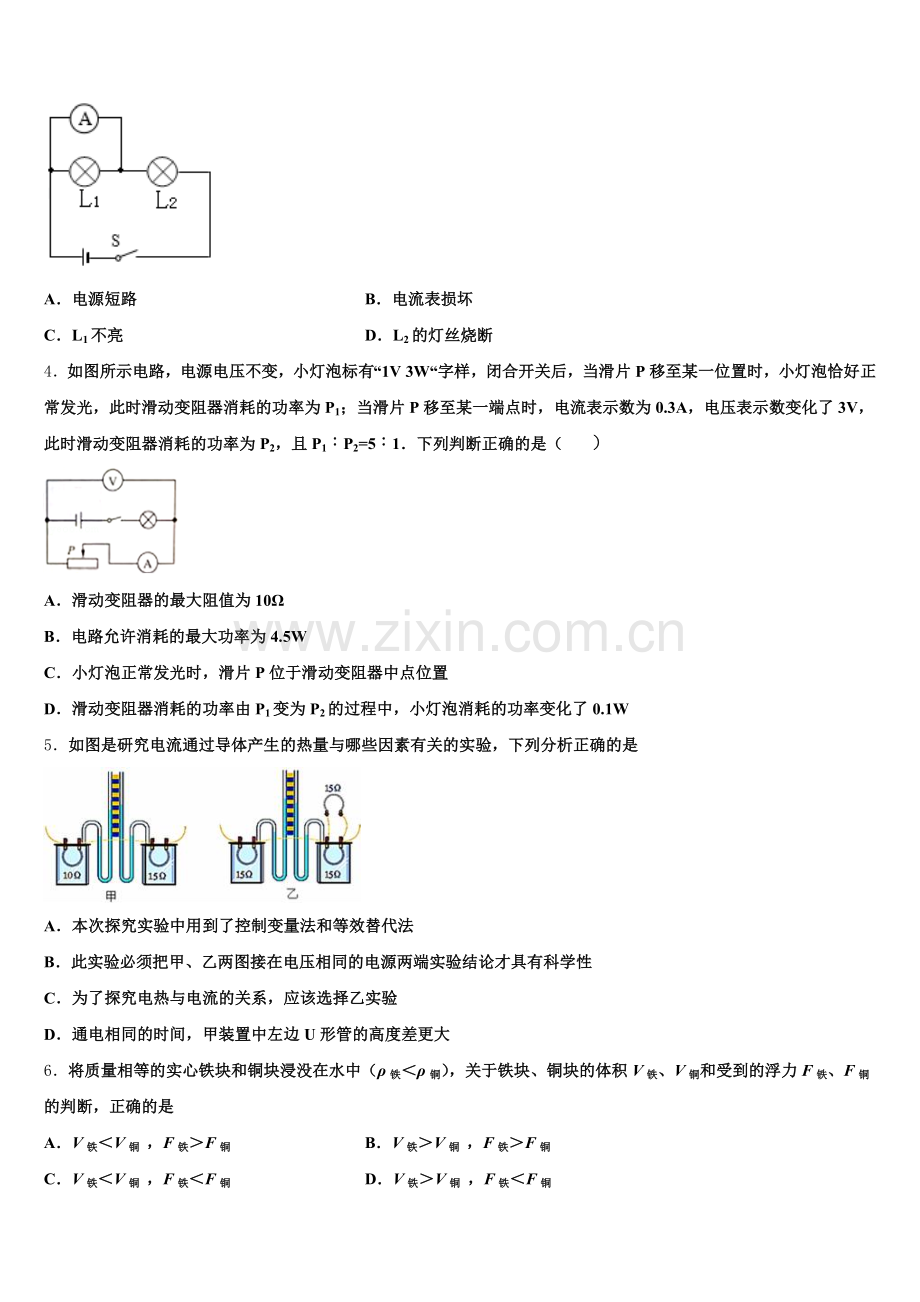

3．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（　　）

A．电源短路 B．电流表损坏
C．L1不亮 D．L2的灯丝烧断
4．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）

A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W
5．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是

A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U形管的高度差更大
6．将质量相等的实心铁块和铜块浸没在水中（ρ铁＜ρ铜），关于铁块、铜块的体积V铁、V铜和受到的浮力F铁、F铜的判断，正确的是
A．V铁＜V铜 ，F铁＞F铜 B．V铁＞V铜 ，F铁＞F铜
C．V铁＜V铜 ，F铁＜F铜 D．V铁＞V铜 ，F铁＜F铜
7．小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如 图所示，其中 R 是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时， 下列分析正确的是

A．开始输液时，电流表示数最大
B．输完药液时，电压表示数最小
C．输完药液时，电铃响的原因是其两端电压最大
D．开始输液时，电铃不响的原因是电铃没有电流通过
8．如图，水平地面ABOCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N，物体经A点开始计时，此后各段路程及耗时见下表．以下说法正确的是（　　）
区间
AB
BO
OC
CD
距离
1m
1m
1.5m
2.5m
耗时
1s
1s
1s
1s

A．物体在CD区间运动的平均速度为2m/s
B．物体在BO区间运动时物体受到水平向左4N縻擦力
C．物体在OC区间运动过程中，拉力F做的功为3J
D．物体在BO区间运动过程中，拉力F做功的功率为1W
9．如图是直流电动机的结构示意图，要改变直流电动机的转向，应采取的办法是

A．只改变线圈中的电流方向或磁场方向
B．同时改变线圈中的电流方向和磁场方向
C．适当改变线圈中的电流大小
D．适当升高或降低电流电压
10．小华利用带钉的木块、沙土、钩码来探究“压力的作用效果跟什么因素有关”，分析比较下图，说法错误的是： （ ）

A．该实验通过比较钉子陷入沙土中的深度来比较压力的作用效果
B．由图可知压力的作用效果与受力面积的大小有关
C．本实验用到了控制变量法
D．由图可知压力的作用效果与压力的大小有关
二、多选题（本大题共3小题，共12分）
11．关于声音，下列说法中正确的是
A．声音能够在真空中传播
B．一切发声的物体都在振动
C．击鼓时用的力越大，鼓声的响度越大
D．公路旁安装隔音墙是为了在声源处减弱噪声
12．有人设计了一种太阳能汽车，车上有两个大气囊，气囊从前面的开口处吸入空气，利用太阳能将其加热，加热后的热空气从后面喷出，从而推动汽车前进，如图所示，关于这种汽车，下列说法中正确的是（　　）

A．汽车是将太阳能转化为内能进而转化为机械能的装置
B．汽车主要的能量转化过程和热机的压缩冲程是相同的
C．该汽车是利用“力的作用是相互的”知识使其前进的
D．机械能不能再转化回太阳能说明能量转化具有方向性
13．如图所示，将已校对好的弹簧测力计挂上物块，轻轻的浸没于水中后，空烧杯中收集到100ml的水，g=10N/kg,关于该实验能得出的结论错误的是

A．物块浸没后弹簧测力计示数是1N
B．在物块逐渐设没过程中，A 点处受到水的压强先变大后不变
C．物块的体积小于100cm
D．物块受到的浮力是1N
三、填空题（本大题共5小题，共10分）
14．一个密封的圆台形容器，其横截面如图所示，内装一定质量的水，若把它倒置，液体对容器底的压强_______；容器对桌面的压力_________．（选填“增大”、“不变”点“减小”）

15．如图所示，地铁南京站站台上画有一条醒目的黄色标志线，当列车进站前，工作人员会督促旅客站在线的右侧．旅客站在线的左側，当列车进站时其附近的气体流速_____，压强_____，空气对人总的压力方向向_____（选填“左”、“右”），会发生危险

16．寒冬，坐满人的汽车门窗紧闭，水蒸气_____（填物态变化名称）成水珠附着在玻璃车窗上，在此过程中需要_____（选填“吸热”或“放热”）；小水珠会出现在车窗_____（选填“内侧”或“外侧”）。
17．如图，温度计的示数为_____℃。

18．如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将_____，电压表V的示数与电流表A2的示数之比将_____。（均填“变大”“变小”或“不变”）

四、计算题（本大题共3小题，共29分）
19．环保部门为了保持城市的清洁，定期使用洒水车对主干道洒水保洁．已知洒水车自身的质量为5t，满载时可以装水8t．某日清晨，洒水车满载时在马路上匀速行驶，8min 内行驶了4800 m，消耗燃油6kg（假设燃油完全燃烧），已知洒水车满载行驶时的牵引力大约是其总重的 0.1 倍，g =10N/kg，燃油的热值是3×107J/kg．求上述过程中：洒水车运动的速度；牵引力对洒水车做的功；牵引力对洒水车做功的功率；汽车发动机的效率．（精确到1%）
20．如图所示，闭合开关后，标有“6V 3W”的小灯泡正常发光，电流表的示数为0.8A．

求：（1）通电1min，电灯消耗的电能；
（2）电阻R的阻值．
21．现在城区很多家庭都用上了燃气，那么燃气的热值是多少呢？小雨经过上网搜索，找到了如下一组数据：把100kg的水从10℃加热到70℃，燃气热水器需要消耗1m3燃气，已知燃气热水器的效率约为80%，请你帮助小雨计算：100kg水从10℃加热到70℃需要吸收的热量；燃气的热值。[气体的热值以J/m3为单位，水的比热容为4.2×103J/（kg•℃）]
五、作图题（本大题共2小题，共4分）
22．手机自拍已成一种时尚．如图乙所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在乙图中画出力F1和F1的力臂l1和l1．

23．闭合开关，螺线管右侧的小磁针立即转动，最后静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示．

六、实验探究题（本大题共3小题，共15分）
24．小明同学在“探究浮力大小与哪些因素有关”的实验中：（已知ρ水＝1.0×101kg/m1）

（1）如图甲、乙，先用弹簧测力计吊着石块，弹簧测力计的示数为l.8N，然后让石块完全浸没在水中，弹簧测力计的示数变为1N．则石块受到水的浮力为_________N；
（2）如图丙，用弹簧测力计缓慢将石块拉出水面，随着石块露出水面的体积越来越大，观察到弹簧测力计的示数也越来越大，则石块受到水的浮力越来越____（选填“大”或“小”）．说明浮力的大小与_____有关；
（1）通过比较图乙和图______，可以探究浮力大小跟液体密度是否有关；
（4）他通过上述实验又计算出该小石块的密度为___________g/cm1．
（拓展）同组的小红同学，继续用如图所示的方法测出了物块B的密度，她的具体操作如下：将物块B放入漂浮于水面的小烧杯中，小烧杯杯底距水面高度h1=25cm； 将物块B取出后系在烧杯底静止后，小烧杯杯底距水面高度h2=15cm；剪断细绳后物块B沉入杯底，此时小烧杯杯底距水面高度h1=10cm，则物块B的密度为____________kg/m1．

25．小明同学利用A、B两物体、砝码、泡沫等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_______________来比较压力作用效果的．比较甲、乙两图所示实验，能够得到的结论是___________．若要探究“压力的作用效果与受力面积大小的关系”，应通过比较图______所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是 ___
26．在做“探究水的沸腾”实验中，小红同学所用的实验装置如图甲所示：

⑴ 实验前，小红与同学们就器材的选取等进行了讨论，提出了许多观点，小红把他们的观点整理记录如下：其中合理的是_____________（至少有一个观点正确，将正确观点的序号填在横线上）。
A．选择量程为20 -110℃的实验温度计；
B．为了便于观察，在烧杯中加满水；
C．为了节省加热时间，在烧杯中加入lcm深的水；
D．烧杯上加盖纸板主要目的是防止水沸腾时溅出；
E．烧杯上加盖纸板主要目的是减少热量散失；
F．在组装过程中首先调整的是B部分
⑵ 实验前，小红从暖瓶向烧杯中倒入一些热水。该同学用温度计测量水温，如图乙所示，此时水温是_____________℃。
⑶ 实验中，小红记录的实验数据如下表。根据表中的数据，可知本实验中水的沸点为 __________℃。
时间t/min
0
1
2
3
4
5
6
7
8
9
温度t/℃
90
95
98
100
101
102
101
102
102
102
气泡情况
少量气泡，上升过程气泡逐渐变小
大量气泡，上升过程气泡逐渐变大
⑷撤掉酒精灯后，水不会立刻停止沸腾，小红由此得出结论：水的沸腾不需要吸热，你认为他的结论是正确吗？请说明原因________________________。
⑸通过学习，小红终于明白妈妈用炉火炖汤时，在汤沸腾后总是调为小火，请说明其中的道理_______________。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、伽利略温度计的是利用气体的热胀冷缩的性质制成的，故A正确；
B、液体温度计的原理是液体热胀冷缩的性质，故B正确；
C、天平是一个等臂杠杆，故C正确；
D、微小气压计是利用液体压强工作的，故D错误。
2、B
【解析】
A．绳子斜向上拉物体，对物体有一个向上的分力，所以木块对地面的压力小于木块所受的重力，故A错误；
B．木块对绳子的拉力和绳子对木块的拉力是一对相互作用力，二者大小相等，故B正确；
C．绳子斜向上拉物体，对物体有一个力的作用，所以木块所受拉力的施力物体是绳子，故C错误；
D．木块受到的摩擦力和绳子对木块的拉力不在一条直线上，因此不是一对平衡力，故D错误．
3、C
【解析】
把电流表当作电压表接在了L1的两端．此时如果闭合开关，电流表把灯泡短接了灯泡不亮．所以选C ．
4、B
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A．设电源电压为U，当滑片P移至某位置时，小灯泡正常发光，由P＝UI可得，此时电路中的电流为：
I＝IL＝＝0.5A，
滑动变阻器消耗的功率为：
P1＝（U﹣UL）I＝（U﹣1V）×0.5A﹣﹣﹣﹣﹣①，
当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数增大了3V，此时滑动变阻器两端的电压为：
U滑＝U﹣1V3V＝U﹣3V，
此时滑动变阻器消耗的功率为：
P2＝U滑I′＝（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②，
已知
P1：P2＝5：1﹣﹣﹣﹣③，
联立①②③解得，电源电压U＝9V；则滑动变阻器的最大阻值为：
R滑大＝＝20Ω，
故A错误；
B．电路中的最大电流为灯泡的额定电流:0.5A，电路的最大功率：
P大＝UI大＝9V×0.5A＝4.5W，
故B正确；
C．小灯泡正常发光时，滑动变阻器的电压为：
U滑′＝U﹣1V＝9V﹣1V＝3V，
此时滑动变阻器的电阻为：
R滑′＝＝1Ω，
因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；
D．由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率
PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压
UL′＝1V﹣3V＝3V，
此时灯泡消耗的电功率：
PL′＝UL′I′＝3V×0.3A＝0.9W，
则灯泡消耗的功率变化了：
△P＝PL﹣PL′＝3W﹣0.9W＝2.1W，
故D错误。
5、C
【解析】
控制变量法：在研究物理问题时,某一物理量往往受几个不同物理的影响，为了确定各个不同物理量之间的关系，就需要控制某些量，使其固定不变，改变某一个量，看所研究的物理量与该物理量之间的关系；
甲图中两个电阻串联，电阻的大小不同，分析探究电流产生的热量与哪个因素有关；乙图中两个电阻相同，通过它们的电流不同，分析探究电流产生的热量与哪个因素有关．由焦耳定律Q=I2Rt分析通电相同的时间，甲装置中左边U型管的高度差的变化．
【详解】
A．探究电流产生热量与电阻关系中，控制了电流和通电时间相同；探究电流产生热量与电流关系中，控制了电阻和通电时间相同，实验中用到了控制变量法，没有用到等效替代法，故A错误；
B．甲实验探究电流产生热量与电阻关系，乙实验探究电流产生热量与电流关系，两次实验没有必要控制电压相同，故B错误；
C．乙实验中，两个电阻相同，通过电阻的电流不同，研究电流产生的热量与电流的关系，故C正确；
D．甲实验两电阻丝串联，通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多，右边U型管的高度差更大，故D错误．
故选C．
本题考查电流产生的热量的影响因素，需要知道电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，这个规律叫焦耳定律．
6、B
【解析】
质量相等的实心铁块和铜块，已知ρ铜＞ρ铁，由密度公式可知，二者体积关系为V铁＞V铜；当二者浸没在水中时，铁块浸在水中的体积较大，所以铁块受到的水的浮力较大．
7、C
【解析】
由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流 ，由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大，由I=U/R可知，开始输液时，电路中的电流较小，电流表示数最小，故AD错误， 输完药液时，电压表示数最大，故B错误，C正确．
8、C
【解析】
（1）利用速度公式计算CD段的平均速度；
（2）已知拉力大小，根据动滑轮的省力特点，计算摩擦力的大小；摩擦力的方向是与物体相对运动的方向相反；
（3）知道物体移动的距离，根据动滑轮特点计算出拉力F移动的距离，根据功的计算公式W＝Fs计算拉力F做的功；
（4）根据W＝Fs计算拉力所做的功，根据计算拉力的功率．
【详解】
A、由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为＝2.5m/s；故A错误；
B、由图知，拉力作用在动滑轮的轴上，则摩擦力f＝F＝×4N＝2N；物体向右运动，摩擦力的方向向左；故B错误；
C、拉力F移动的距离s1＝OC＝×1.5m＝0.75m，拉力F做的功W1＝Fs1＝4N×0.75m＝3J；故C正确；
D、拉力F移动的距离s2＝BO＝×1m＝0.5m，拉力F做的功W2＝Fs2＝4N×0.5m＝2J，拉力F做功的功率＝＝2W；故D错误．
故选C．
本题考查了速度的计算、动滑轮的特点、摩擦力大小与方向、功和功率的计算等知识，综合性较强，要细心解答，避免出错．
9、A
【解析】
线圈在磁场中的受力方向与电流方向和磁场方向有关．
A、当只改变线圈中电流方向或改变磁场方向时，线圈中受力的方向将变化，则直流电机的转向将发生变化，故A正确；
B、若同时改变电流方向及磁场方向，线圈的受力方向是不变的，故B错误；
C、适当改变线圈中的电流大小只会改变力的大小，不会改变力的方向，故不会改变电机的转向；故C错误；
D、适当升高或降低电流电压时也只能改变线圈受力的大小，不能改变力的方向，故D错误；
故选A．
10、B
【解析】
A．压力的作用效果就是压强，钉子陷入的越深，说明受到的压强越大，钉陷入的越浅，说明受到的压强越小，故A正确；
BD．图中的受力面积大小相等，只是压力大小不同，所以由图可知压力的作用效果与压力的大小有关，故B错误，D正确；
C．本题是保持受力面积不变，研究压力的作用效果与压力大小的关系，所以是控制变量法，故C正确．

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．声音传播需要介质，真空不能传声，故错误；
B．声音是由物体振动产生的，不振动的物体不能发出声音，故正确；
C．打鼓用的力越大，鼓的振幅越大，鼓声的响度就越大，故正确；
D．安装隔音墙是为了在传播过程中减弱噪声，故错误．
12、ACD
【解析】
A、太阳能汽车工作时，太阳能转化为气囊中空气的内能，热空气从后面喷出对外做功推动汽车前进，将内能转化为机械能，故A正确；
B、太阳能汽车主要的能量转化过程是内能转化为汽车的机械能；热机的压缩冲程活塞向上运动，活塞对燃料混合物做功，使得燃料混合物的内能增大，温度升高，因此是将机械能转化为内能，故B错误；
C、太阳能汽车前进时，热空气从后面喷出，对周围的空气施加向后的力，由于力的作用是相互的，周围的空气对汽车产生向前的推动力，故C正确；
D、由于能量转化和转移具有方向性，太阳能可以转化为机械能，而机械能不能再转化回太阳能，故D正确。
13、ACD
【解析】
ACD、由图可知，物块的重力G=2N，假如溢水杯中装满水，则排开水的体积V排=V=100×10-6m3=1×10-4m3，根据阿基米德原理可知，物块完全浸没时受到的浮力：F浮=G排=m排g=ρ水V排水g=1×103kg/m3×1×10-4m3×10N/kg=1N，根据F浮=G-F示可得，弹簧测力计下的物块浸没后示数F示=G-F浮=2N-1N=1N；
因为溢水杯中的水没有装满，排开水的体积大于溢出水的体积，即浮力应大于1N，测力计示数应小于1N，物体的体积应大于100cm3，故ACD错误，符合题意；
B、在物块逐渐浸没过程中，空烧杯中的水不断增多，A点处水的深度不断增加，当物块全部浸没后，空烧杯中的水不再增多，A点处水的深度不再增加，根据p=ρgh得到，A点处受到水的压强先变大后不变，故B正确，不符合题意．
故选ACD．

三、填空题（本大题共5小题，共10分）
14、增大 不变
【解析】
将容器倒置后，此时液体深度增加，据 可知，液体对容器底的压强增大，容器对桌面的压力等于容器的重力加液体的重力，因为液体重力及容器重力均不变，因此容器对桌面的压力不变．
15、大 小 左
【解析】
旅客站在线的右侧，当列车进站时其附近的气体流速大，压强小，远处的气体流速小，压强大，故空气对人总的压力方向向左，会发生危险．
16、液化放热内侧
【解析】
寒冬，车内水蒸气温度较高，遇到温度较低的玻璃，会对其放热液化形成小水珠，附着在车窗的内侧。
17、﹣11
【解析】
由图知：10℃之间有10个小格，所以分度值为1℃；温度计的示数20℃在10℃下面，所以是零下，此时的温度为﹣11℃。
18、不变 变大
【解析】
由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测R1支路电流，电流表A2测R2支路电流；因电源电压保持不变，所以滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A1的示数将不变，当滑动变阻器R2的滑片P向左端移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因电压表V的示数不变，电流表A2示数变小，所以电压表V示数与电流表A2示数的比值变大。

四、计算题（本大题共3小题，共29分）
19、（1）10m/s；（2）6.24107J；（3）1.3×105W；（4）35% ．
【解析】
（1）洒水车运动的速度：；
（2）牵引力F=0.1(m车+m水)g=0.1(51000kg+81000kg) 10N/kg =13000N，牵引力对洒水车做的功：W=Fs=13000N4800m=6.24107J；
（3）牵引力对洒水车做功的功率：；
（4）燃油完全燃烧产生的热量：Q=mq=6kg3×107J/kg=1.8×108J，则汽车发动机的效率：．
答：（1）洒水车运动的速度：10m/s；
（2）牵引力对洒水车做的功：6.24107J；
（3）牵引力对洒水车做功的功率：1.3×105W；
（4）则汽车发动机的效率：35% ．
20、（1）180J；（2）20Ω．
【解析】
（1）由可得通电1min，电灯消耗的电能：

（2）已知小灯泡正常发光，则流经灯泡的电流：

电流表测量干路中的电流：
I=0.8A，
则流经电阻R的电流：

电阻R与灯泡并联：

由可得电阻R的阻值：

答：（1）通电1min，电灯消耗的电能为180J；
（2）电阻R的阻值为20Ω．
21、 (1)2.52×107J (2) 3.15×107J/ m3
【解析】
（1）100kg水从10℃加热到70℃需要吸收的热量Q吸=cm△t=4.2×103J/（kg•℃）×100kg×（70℃-10℃）=2.52×107J；
（2）燃气完全燃烧放出的热量Q放===3.15×107J，燃气的热值q===3.15×107J/ m3。

五、作图题（本大题共2小题，共4分）
22、如下图所示

【解析】
试题分析：力臂是支点到力的作用线的距离，从支点O分别向两个力的作用线作垂线，支点到垂足的距离就是力臂，如上图所示．
【考点定位】力臂的画法
23、
【解析】
试题分析：根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的右端是N极，左端是S极；用右手握住螺线管，大拇指指向N极，四指就是电流方向，可以判断电流从螺线管的左端流入，如上图所示．
【考点定位】通电螺线管的磁场

六、实验探究题（本大题共3小题，共15分）
24、0.8 小 石块浸入水中的体积（或排开液体的体积） 丁 2.25 1.5×101
【解析】
（1）由称重法知道，石块受到的浮力是：F浮 =G-F=1.8N-1N=0.8N；
（2）由于石块受到的浮力是F浮=G-F，而石块的重力G不变，所以，随着用弹簧测力计缓慢将石块拉出水面，测力计示数F越来越大，即石块受到的浮力越来越小；由此说明浮力的大小与石块浸入水中的体积有关；
（1）由图乙和丁知道，物体都浸没在液体中，所排开液体的体积相同，但液体的密度不同，所以可以探究浮力与液体密度的关系；
（4）根据基米德原理F浮=ρ液gV排知道， ，又因为当石块浸没在水中时，V石 =V排 ，G=mg=ρVg，所以石块密度是： =2.25×101 kg/m1=2.25 g/cm1
【拓展】
由下图甲知道，金属块B和小烧杯做为一个整体，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，即G杯 +GB =ρ水 gV排 =ρ水gSh1 -----①，
由图乙知道，金属块B和小烧杯做为一个整体，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，即G杯 +GB =ρ水gVB +ρ水 gSh2 -----②，
由图丙知道，以杯为研究对象，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，G杯 =ρ水 gV排′=ρ水 gSh1----③
由①②③解得： ，ρ水gSh1 =ρ水gVB +ρ水 gSh2，即 ，
所以，金属块B的密度是： =1.5×101 kg/m1．
25、泡沫的凹陷程度 受力面积一定时，压力越大，压力的作用效果越明显 甲和丙 没有控制压力不变
【解析】
实验中小明是通过观察泡沫的型变量的大小来比较压力作用效果的．比较甲、乙两图所示实验，能够得到的结论是在受力面积一定时，压力越大，压力的作用效果越明显．要探究“压力的作用效果与受力面积大小的关系”，应通过比较图甲丙所示实验．小华同学实验时将物体B沿竖直方向切成大小不同的两块，如图（2）所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．他在探究过程中存在的问题是没有控制压力一样．
26、AEF 84 102 不正确，继续吸热，温度不变。 见解析
【解析】
（1）A为了研究水的沸点，宜选择量程为20的实验温度计，故A符合题意；
B在烧杯中加满水会溢出，故B不符合题意；
C烧杯中水过多或过少，都会影响实验结果的准确性，在烧杯中加入1cm深的水太少，其做法是错误的，故C不符合题意；
DE烧杯上加盖纸板，主要目的是减少热量散失，故D不符合题意，E符合题意。
F“探究水的沸腾”实验中，装置要从下到上安装，所以先要调整B的高度，故F符合题意。
故AEF符合题意。
（2）温度计的分度值是1，则此时温度计的示数为84。
（3）加热过程中，水的温度与时间的关系是：，水的温度从90℃上升到102℃，在这段时间内温度随时间增加而上升，且上升得越来越慢；，水温保持102℃不变。所以水的沸点是102。
（4）刚移走酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，水不会马上停止沸腾。
(5)汤处于沸腾状态，而水沸腾时的温度不变，即使加大火力，也不能提高水温和使食物煮熟得快，只是加快了水的汽化，浪费了燃料。所以先用大火将食物烧开，就改用小火炖，保持锅内的水一直沸腾就行了。
