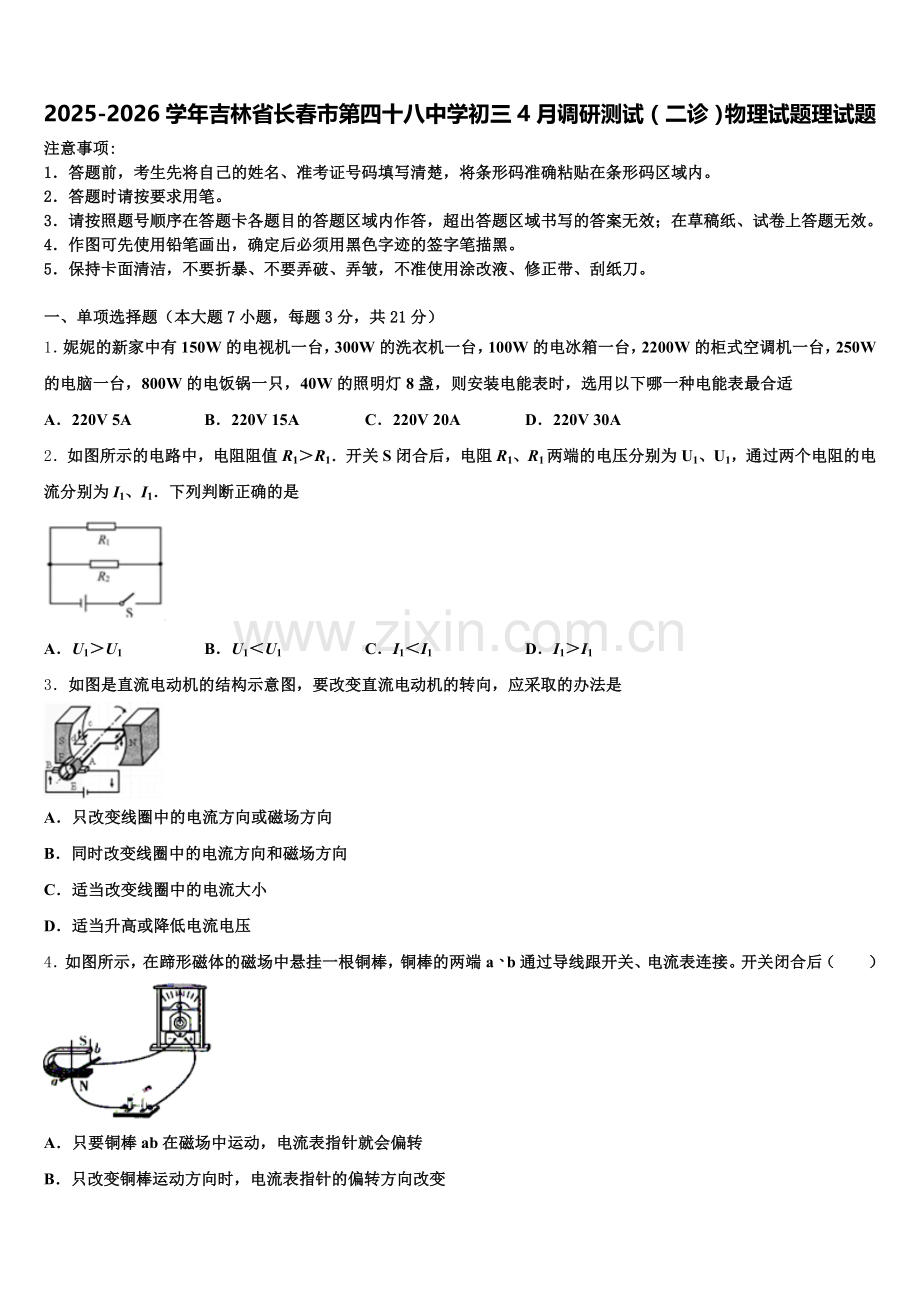

2025-2026学年吉林省长春市第四十八中学初三4月调研测试（二诊）物理试题理试题含解析.doc

2025-2026学年吉林省长春市第四十八中学初三4月调研测试（二诊）物理试题理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A．220V 5A B．220V 15A C．220V 20A D．220V 30A
2．如图所示的电路中，电阻阻值R1＞R1．开关S闭合后，电阻R1、R1两端的电压分别为U1、U1，通过两个电阻的电流分别为I1、I1．下列判断正确的是

A．U1＞U1 B．U1＜U1 C．I1＜I1 D．I1＞I1
3．如图是直流电动机的结构示意图，要改变直流电动机的转向，应采取的办法是

A．只改变线圈中的电流方向或磁场方向
B．同时改变线圈中的电流方向和磁场方向
C．适当改变线圈中的电流大小
D．适当升高或降低电流电压
4．如图所示，在蹄形磁体的磁场中悬挂一根铜棒，铜棒的两端a、b通过导线跟开关、电流表连接。开关闭合后（　　）

A．只要铜棒ab在磁场中运动，电流表指针就会偏转
B．只改变铜棒运动方向时，电流表指针的偏转方向改变
C．只改变磁场方向时，电流表指针的偏转方向不变
D．同时改变磁场方向和铜棒运动方向时，电流表指针的偏转方向改变
5．如图所示，某市民正站在平面玻璃制的地铁安全门外候车．地铁到站后，安全门向两侧打开，该市民在左右两侧安全中成像的情况分析正确的是 （ ）

A．都成完整的像，且两个像的位置与原来像的位置重合
B．都成完整的像，且两个像在不同位置，两个像的距离等于两侧安全门之间的间距
C．在两侧安全门中成的像越来越小，直至不成像
D．各成半个像，合起来成一个完整的像
6．下列说法正确的是（　　）
A．电饭煲是利用电流的磁效应工作的
B．城市中建设人工湖可以调节气温，利用了水的比热容大的原理
C．飞机在天空飞行时，机翼上方的压强大于下方的压强
D．在微观粒子中，空间尺度从大到小的排列是：电子、原子核、原子、分子
7．下列与压强有关的事例的解释中正确的是
A．书包的背带较宽，是为了增大压强
B．用吸管喝饮料，利用了大气压强
C．拦河大坝修成上窄下宽，利用了连通器原理
D．起风时，常看见屋内的窗帘飘向窗外，这是因为窗外空气流速大，压强大
二、填空题（本大题7小题，共21分）
8．某同学站在竖直放置的平面镜前2m处，镜中的像与他相距______m．当该同学走近平面镜时，镜中像的大小将______ （填“变大”、“变小”或“不变”）．
9．在测量盐水密度的实验中，将烧杯中质量为33g的盐水全部倒入量筒中，如图所示，盐水的体积是_____cm3，则盐水的密度是_____kg/m3，采用这种方法测量的盐水密度将_____（选填“偏大”或“偏小”）。

10．某人利用如图所示的滑轮组从井中提水，在某次操作中，人在绳端所用拉力F=50N，在t=10s内将重为90N的水匀速提升6m。这段时间内，拉力做功的功率为_____；此次操作中装置的机械效率为_____%（摩擦和绳重不计）。

11．如下图，将一个边长为12cm，重72N的均匀正方体放在水平桌面上静止．
如图甲所示，正方体对桌面的压强是__________Pa．如果用50N竖直向上的拉力拉此正方体，正方体受到的合力是_______N．如图所示（图乙），若沿水平方向截下一部分A立放在桌面上，且使A对桌面的压强是剩余部分B对桌面压强的1.5倍，则剩余部分B的高度为__________cm．
12．许多轮船都有排水量的标记，“青岛号”导弹驱逐舰满载时的排水量是4800t，表示它浮在海面上排开的海水质量是4800t，此时舰船所受的浮力是______当舰船从海洋驶入长江时，吃水深度______选填“变大”、“变小”或“不变”
13．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示.若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻大小为______________Ω，消耗的功率为___________W.

14．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率过大。

三、作图题（共7分）
15．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．

16．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．

17．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.

四、实验题（本大题共5小题，共20分）
18．小明用如图甲所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。实验中，必须取________（选填“体积”或“质量”）相等的A、B两种液体。根据实验测得的数据描绘出A、B两种液体的温度随加热时间变化的图象如图乙所示，分析图乙可知__________（选填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，已知A的比热容为2.4×103J/（kg•℃），则B的比热容为__________J/（kg•℃）。

19．要上物理实验课了，作为物理可代表的小明去帮实验老师准备实验器材，他刚将两个条形磁体放在实验桌上，就听到老师说：“重新换两个磁体吧，那两只我昨天检查了，已经消磁了，需重新充磁后才能用。”小明陷入了沉思，老师是如何判断消磁的？请你选择合适的器材，帮他设计实验方案，判断磁体是否有磁性。实验器材。实验步骤。
20．某同学为了“测量小灯泡的电功率”，准备了以下实验器材：额定电压为2.5V的小灯泡（正常发光时电阻约为）、滑动变阻器、开关、电流表和电压表各一个，两节干电池、导线若干。实验需要测量小灯泡两端电压分别为、、这三种情况下的电功率。在虚线框内画出实验电路图；
在图中，根据电路图用笔画线代替导线连接实物图；
根据实验需求在虚线框内设计一个记录实验数据的表格。

21．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。

（1）请画出对应的电路图（电阻箱符号为）
（___）
（2）连接电路时，开关应_____。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_____。
（3）改变电阻箱的阻值，调节滑动变阻器的滑片，使_____，并记录相应数据。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是_____。
（5）重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0＝_____V。
（6）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____。
（7）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是_____。
22．如图是“探究光的折射规律”的实验装置，某同学通过实验得到下表中所示的数据．

（1）从实验现象可以看出，光从空气斜射入水面时，将同时发生_____和_____现象；
（2）分析表中的数据可得出折射规律：光从空气斜射入水面时，折射角随入射角的增大而_____（选填“增大”或“减小”），且折射角_____（选填“大于”、“等于”或“小于”）入射角；当光从空气中垂直射到水面时，折射角等于零．
入射角 α
0°
15°
30°
45°
60°
反射角 β
0°
15°
30°
45°
60°
折射角 γ
0°
11.3°
22.1°
35.4°
40.9°
（3）在交流讨论中发现该同学根据上述的实验得出光的折射规律时存在着一个不足之处是______．
五、计算题（本大题共2小题，共13分）
23．在弹簧测力计下悬挂一个金属零件，示数是2.7N．当把零件浸没在水中时，测力计的示数是1.7N．求：该零件浸没在水中时受到的浮力F浮；该金属零件的密度ρ金.
24．某太阳能热水器内盛有20℃的水50kg，在阳光照射下水温升高到60℃．试计算：
（1）在此过程中这些水吸收了多少热量？[c水＝4.2×103J/（kg•℃）]
（2）相当于完全燃烧多少kg的汽油放出的热量？（汽油的热值q＝3×107J/kg）
六、综合能力题（本大题共3小题，共18分）
25．请阅读无处不在的静电并回答下列各题。
无处不在的静电在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱，这就是发生在人体的静电现象。这些神奇的静电是怎样产生的呢？原来物质都是由分子构成，分子是由原子构成，原子由原子核和核外电子构成，原子核内带正电的质子数与核外带负电的电子数相等，所以对外表现出不带电的现象。但是电子环绕于原子核周围，一经外部因素影响即脱离轨道，离开原来的原子A而侵入其他的原子原子因减少电子而带有正电，B原子因增加电子而带负电，从而造成电子分布不平衡。这些外部因素包括各种能量如机械能、内能、化学能等。在日常生活中，任何两个不同材质的物体接触后就会发生电子的转移，若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电。从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。各类物体都可能由于移动或摩擦而产生静电，所以说静电现象无处不在。静电的危害很多，它的第一种危害来源于带电体的相互作用。在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在播放电视节目时，荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图象的清晰程度和亮度降低；混纺衣服上常见而又不易拍掉的灰尘，也是静电捣的鬼。静电的第二种危害，是有可能因静电火花点燃某些易燃物体而发生爆炸。漆黑的夜晚，人们脱尼龙、毛料衣服时，会发出火花和“噼啪”的响声，而穿全棉衣服时就不易发生该现象；在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，导致工人死伤，矿井报废。然而，任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼，只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂和静电除尘技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手。
请根据上述材料，回答下列问题：
从能量转化的角度来看，摩擦起电是______能转化为电能。
下列所列举的四种微粒中，其中尺度最大的应该是______
A.分子         电子         原子        质子
根据你的生活经验判断，下列事例中比较容易产生静电的是______
A.穿全棉的衣服     使用加湿器增加房间湿度    使用尼龙围巾
静电现象产生的原因是______
A.质子发生了转移     电子发生了转移      原子核发生了转移
26．阅读《超导材料》
超导材料
1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。
根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。20 世纪 80 年代是超导电性探索与研究的黄金年代。1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。
高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。请根据上述材料回答下列问题:
许多金属和合金具有在低温下会失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为_____温度。超导体_____（选填“适合”或“不适合”）用来制作电饭锅的发热装置。如图所示，在甲、乙两图中能表示“迈斯纳效应”的是_____图。高温超导材料的超导电性可以应用于_____。
27．无线充电技术
随着科技的不断发展，无线充电已经进入人们的视线．小到手表、手机、电动牙刷，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化．常见的无线充电技术有电磁感应、磁共振、无线电波等方式．
市场上支持无线充电的智能手机和充电器大部分都符合“”规格．“”源自汉语“气功”中的“气”．技术的原理即为电磁感应，在发射端和接收端各有一个线圈，如图甲所示为手机无线充电原理示意图，电流流过发射线圈会产生变化的磁场，当接收线圈靠近该变化的磁场时就会产生感应电流给手机充电．采用电磁感应技术实现无线充电的优点是原理简单，适合短距离充电，但需特定的摆放位置才能精确充电．

磁共振方式的原理与声音的共振原理相同−−排列好振动频率相同的音叉，一个音叉发声，其他音叉也会共振发声．同样，排列在磁场中的相同“振动”频率的线圈，也可从一个向另一个供电，如图乙所示．相比电磁感应方式，利用磁共振可延长传输距离，无需使线圈间的位置完全吻合．这种方式有望广泛应用于电动汽车，但在技术上实现小型化、高效率化比较难，现在的技术能力大约是直径的线圈，在左右的距离供电功率约为．
无线电波方式主要由微波发射装置和微波接收装置组成，其原理类似于无线电广播的发射与接收．“太空太阳能发电技术”就是利用了该原理：利用铺设在巨大平板上的太阳能电池，在太阳光照射下产生电流，转换成无线电微波，发送给地面接收站．地面接收后，将微波恢复为直流电或交流电，送给用户使用．
请根据上述材料，回答下列问题：下图中四个实验与技术原理相同的是__________．（选填选项前的字母，只有一个选项正确）
A． B．
C． D．根据文中所述，利用磁共振方式，直径的线圈在左右的距离范围内，内可提供的电能约为__________．关于无线充电技术，下列说法正确的是__________．（选填选项前的字母，只有一个选项正确）
A．采用电磁感应方式的无线充电技术无需特定位置就能精确充电
B．相比电磁感应方式，利用磁共振方式传输距离更短
C．采用无线电波方式的无线充电技术的实现说明电磁波可以传递能量
D．太空太阳能发电技术是将电能转化为化学能发送给地面接收站
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
小敏家中所用用电器同时工作时的总功率为：
P总=150W+300W+100W+2200W+250W+800W+40W×8=4120W；
A．电能表的最大功率：P=UI=220V×5A=1100W＜4120W，故该选项不符合题意；
B．电能表的最大功率：P=UI=220V×15A=3300W＜4120W，故该选项不符合题意；
C．电能表的最大功率：P=UI=220V×20A=4400W＞4120W，故该选项符合题意；
D．电能表的最大功率：P=UI=220V×30A=6600W＞4120W，太大，故该选项不符合题意；
2、C
【解析】
由图可知，电阻R1、R1并联在电路中，
AB．并联电路中各支路电压与电源电压相等，即U1＝U1＝U，故AB错误；
CD．由题知，R1＞R1，电压相等，由I＝可知I1＜I1，故D错误，C正确。
3、A
【解析】
线圈在磁场中的受力方向与电流方向和磁场方向有关．
A、当只改变线圈中电流方向或改变磁场方向时，线圈中受力的方向将变化，则直流电机的转向将发生变化，故A正确；
B、若同时改变电流方向及磁场方向，线圈的受力方向是不变的，故B错误；
C、适当改变线圈中的电流大小只会改变力的大小，不会改变力的方向，故不会改变电机的转向；故C错误；
D、适当升高或降低电流电压时也只能改变线圈受力的大小，不能改变力的方向，故D错误；
故选A．
4、B
【解析】
（1）产生感应电流的条件：闭合电路中的部分导体，在磁场中做切割磁感线运动，就会产生感应电流．（2）感应电流的方向与导体运动方向和磁场方向有关．
【详解】
A. 产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。只有铜棒在磁场中做切割磁感线运动时，才能产生感应电流，电流表指针才会偏转，故A错误；BCD、感应电流的方向与导体运动方向有关，也与磁场方向有关，只改变铜棒运动方向或磁场方向，电流表指针的偏转方向发生改变，同时改变导体运动方向和磁场方向，电流表指针的偏转方向不变，故B正确，CD错误。故选B.
5、A
【解析】
两扇玻璃门向两侧分开后，人可以在两扇门中成两个完整的像，由于人的位置没变，所以像的位置也不变，A正确．
6、B
【解析】
试题分析：A.家用电饭煲加热食物主要利用了电流的热效应，而不是磁效应，故A错误；
B.因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气候；故B正确；
C.由于机翼都做成上凸下平的形状，在相同的时间内，通过机翼的上方气流通过时经过的路程大，速度大；下方气流通过时经过的路程小，速度小，根据流速大的地方压强小，机翼下方压强大于上方压强，机翼在压强差下产生向上的升力，故C错误；
D.在微观粒子中，空间尺度从小到大的排列是：电子、原子核、原子、分子，选项中的说法搞反了，故D错误。故选B
考点：电流的热效应 比热容 流体压强与流速的关系 从微观到宏观的尺度
7、B
【解析】书包的背带较宽，是为了压力一定时，通过增大受力面积来减小压强，故A错误；当用吸管吸饮料时，首先是把吸管内的空气吸走，然后在外界大气压的作用下，饮料就被压进吸管里，所以，用吸管喝饮料是利用大气压强，故B正确；液体内部压强随着深度的增加而增大，所以水坝下部比上部建造的宽，是由于液体压强随着深度的增加而增大，故C错误；由于流体流速越大的位置压强越小，所以起风时，常看见屋内的窗帘飘向窗外，这是因为窗外空气流速大、压强小，故D错误，故选B。

二、填空题（本大题7小题，共21分）
8、4,不变
【解析】
由平面镜成像的特点可知：平面镜成的像与物体是等大的，由于物到平面镜的距离与像到平面镜的距离相等，所以当这位同学站在竖直放置的平面镜前2m处，那么他的像与平面镜的距离也是2m，则镜中的像与本人相距2m+2m=4m；当人靠近平面镜，像也靠近平面镜，平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小．
9、301.1×103偏大
【解析】
由图可知，量筒分度值1mL，盐水的体积：V＝30mL＝30cm3，所以盐水的密度：ρ＝＝＝1.1g/cm3＝1.1×103kg/m3；由步骤可知，将烧杯中的盐水全部倒入量筒中，烧杯壁不可避免地会有残留的盐水，使得测量的盐水的体积变小，所以采用这种测量方法得到的结果将偏大。
10、90 60
【解析】
根据题中“求拉力做功的功率为 ，此次操作中装置的机械效率为_____%”可知，本题考查了功、功率、机械效率的计算。根据P=Fv求功率，根据计算机械效率。
【详解】
由图知，承担重物的绳子股数n＝3，在t=10s内将重为90N的水匀速提升6m，则，拉力端移动的速度，
则拉力F做功的功率。
由可得，装置的机械效率为
。
11、5000 0 8
【解析】
已知正方体的边长L=12cm=0.12m，则其面积S=L2=(0.12m)2=0.0144m2，
正方体对桌面的压力F=G=72N，
正方体对桌面的压强；
用50N竖直向上的拉力拉此正方体时，由于50N拉力小于72N的重力，所以物体静止，合力是0N；
因为是规则物体，沿水平方向裁下一部分A，立放A对桌面压强：，
B对桌面压强pB=ρghB，已知pA=1.5pB，即ρgL=1.5ρghB，所以L=1.5hB，
则hB= L=×12cm=8cm．
12、 变大
【解析】
此舰满载时所受的浮力F浮=G排=m排g=1800×103kg×10N/kg=1．8×107 N；
因为物体漂浮，所受浮力等于重力，驱逐舰在海洋、长江上都漂浮，自重不变，所以，驱逐舰从海洋驶入长江时，所受的浮力大小不变，即排开水的重力不变，所以排开水的质量不变，即排水量不变，但由于海水的密度大于江水的密度，所以吃水深度将变大。
13、20 0.8
【解析】
∵两只灯泡串联且规格相同，∴它们的电流和电阻都相同，即这两只灯泡两端分得的电压都相同，因此两只灯泡串联接在8V的电源两端时，每只灯泡两端的电压都为U=4V；由图象可知，当U=4V时，I=0.2A，∴小灯泡的电阻为：R==20Ω，小灯泡的实际电功率：P=UI=4V×0.2A=0.8W。
14、甲 短路
【解析】
用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；空气开关立刻跳闸，说明电路中的电流过大，电流过大的原因有：①电热水壶插头内部可能发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。

三、作图题（共7分）
15、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：

【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
16、
【解析】
先画出法线，光从空气斜射入玻璃，折射角小于入射角，再折射进入空气时，拆解角大于入射角，据此大致确定折射光线的方向．故答案：

17、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．

四、实验题（本大题共5小题，共20分）
18、质量 A 1.2×103
【解析】
根据c=可知实验中应该控制不同物质的质量相同，所以必须取质量相等的A. B两种液体；根据如图乙,A、B两种液体的温度随加热时间变化的图象可知,加热相同的时间即吸收相同的热量,A升温：30℃−10℃=20℃,B升温：50℃−10℃=40℃,可知 A的吸热能力更强;若加热过程中无热量损失,已知A的比热容为2.4×103J/(kg⋅℃),B升温是A升温的2倍,根据c=，在吸热热量Q与质量m相同的条件下，比热容与升高的温度成反比，则B的比热容为：×2.4×103J/(kg⋅℃)=1.2×103J/(kg⋅℃)。
19、见解析。
【解析】
方法一，
(1)实验器材：待检测是否有磁性的磁棒、铁钉。
(2)实验步骤：用磁棒靠近铁钉，根据磁棒是否吸引铁、钴、镍等物质判断，如果吸引，磁棒具有磁性，否则没有磁性。
方法二，
(1)实验器材：待检测是否有磁性的磁棒、细线。
(2)实验步骤：将磁棒悬挂起来，使其能在水平面内自由转动，如果静止时总是一端指南，另一端指北，则磁棒具有磁性；如果静止时会指向各个方向，则没有磁性。
方法三，
(1)实验器材：待检测是否有磁性的磁棒、小磁针。
(2)实验步骤：用磁棒的一端靠近小磁针两端时，如果小磁针有一端和磁棒相互排斥，则磁棒有磁性；如果小磁针有两端都和磁棒吸引，则没有磁性。
20、
实验次数
电压U/V
电流I/A
功率P/W
1

2

3

【解析】
根据题中“为了“测量小灯泡的电功率”，画出电路图，连接实物图，并设计一个记录实验数据的表格”可知，本题考查用伏安法测小灯泡电功率的电路图及连接实物图。根据P＝UI，确定电压表与电流表的连接，将变阻器与灯串联，据此设计电路图；根据小灯泡额定电压为2.5 V确定电压表选用小量程与灯并联；由欧姆定律求出灯的额定电流确定流表选用小量程与灯串联，根据电路图连接实物图。根据实验目的和要求设计实验表格。
【详解】
（1）根据P=UI，为了测量小灯泡的电功率，应用电压表测小灯泡两端的电压，用电流表测通过小灯泡的电流，要测量不同电压下小灯泡的电功率，将滑动变阻器串联在电路中，移动滑片P，改变灯泡两端的电压和通过灯泡的电流，电路图如下：

（2）因小灯泡额定电压为2.5 V，故电压表选用小量程0~3V与灯并联，由欧姆定律，灯的额定电流约为：，故电流表选用小量程0~0.6A与灯串联，变阻器按一下一上接入电路中，实物图连接如下：

（3）为了测量不同电压下小灯泡的电功率，应记录灯泡的电压值、电流值，从而计算出灯泡的电功率，实验表格如下：
实验次数
电压U/V
电流I/A
功率P/W
1

2

3

21、（1）； （2）断开； 电阻箱的阻值； （3）电压表的示数仍为U0； （4）电阻箱的电阻调得太大了； （5）6； （6）当电压一定时，电流与电阻成反比； （7）这两个小组所控制的电阻箱两端电压不相同。
【解析】
（1）根据实物图的连接的顺序，画出对应的电路图；
（2）为保护电路，在连接电路的过程中，开关应处于断开状态，根据实验的目的，确定要记录的数据；
（3）本题是“探究电流与电阻的关系”的实验，需要保持电阻两端电压不变；
（4）根据串联电路的分压原理解答；
（5）根据图乙的数据，由U=IR求解；
（6）分析图象，分析清楚横轴和纵轴所表示的物理量，据此即可解答；
（7）根据U=IR判断乙、丙图的差异性。
【详解】
（1）由图甲知道，电路各元件是依次顺序连接，电压表测量电阻箱的电压，故电路图如下：

（2）为了保护电路，在连接电路的过程中，开关应处于断开状态；由于要探究电流与电阻的关系，所以必须记录电流及电阻的数据，然后进行分析，即要记录电流表的示数和电阻箱的阻值；
（3）要探究电流与电阻的关系，需要控制电阻箱两端的电压不变，即调节滑动变阻器的滑片时，电压表的示数不变仍为U0 ；
（4）电阻越大，分得的电压越多，但电阻箱的电阻不断变大时，要使电阻箱两端电压达到U0 ，需要使变阻器的电阻值变大，当不能达到U0 时，表明滑动变阻器提供的电阻已达最大值，即电阻箱的电阻调得太大了；
（5）由图乙知道，当I=3.0A时，R=2Ω，所以，由欧姆定律知道，U0 =IR=3.0A×2Ω=6V；
（6）由图乙知道，其横轴和纵轴所表示的物理量分别为电阻R及通过的电流I，图线上的任一点和坐标轴围成的矩形“面积”大小都相等，即IR的乘积不变，说明：当电压一定时，电流与电阻成反比；
（7）由图丙知道，电阻箱两端的电压是：U0 '=I'R'=3A×1Ω=3V≠U0 ，即：两个小组所画出的图象不同，是因为他们所控制的电阻箱两端电压不同。
22、反射折射增大小于没有换用其他透明介质做此实验
【解析】
（1）光从空气斜射到水面时，将同时发生反射和折射现象；
（2）由表中数据可知，光从空气斜射到水面时，当入射角不断增大时，折射角也随之增大，故折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于入射角．
（3）从实验过程可以看出，实验中存在不足：应该换用其他透明介质再做此实验，这样得出的结论将更具有普遍性．

五、计算题（本大题共2小题，共13分）
23、 (1) 1N (2) 2.7×103kg/m3
【解析】
（1）∵在弹簧测力计下悬挂一个金属零件，示数是2.7N，当把零件浸没在水中时，弹簧测力计的示数是1.7N，
∴零件浸没在水中时收到的浮力为：
F浮=GF示=2.7N1.7N=1N；
（2）∵该零件浸没时排开水的体积为：
V排===110-4m3，
∴该零件的体积为：
V=V排=110-4m3，
∵该零件的质量为：
m===0.27kg，
∵该金属零件的密度为：
===2.7103kg/m3.
24、（1）8.4×106J；（2）0.28kg。
【解析】
（1）水吸收的热量是：Q吸＝cm1△t＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）＝8.4×106J；
（2）因为Q吸＝Q放＝m2q，所以，这些热量相当于完全燃烧m2千克煤油是：
m2＝=＝0.28kg。

六、综合能力题（本大题共3小题，共18分）
25、机械 A C B
【解析】
在摩擦起电的过程中，消耗了机械能，同时产生了电能，故从能量转化的角度分析摩擦起电的实质是将机械能转化为电能的过程；
分子是由原子组成的，原子由原子核和电子构成，原子核几乎占了原子的绝大部分质量，原子核由质子和中子构成，因此，尺度最大的应该是分子，故A正确；
容易得失电子材料，并且不容易导电的材料，容易静电产生现象，据此可知：A、全棉的衣服不容易得失电子，不容易产生静电，故A不符合题意；B、水是导体，使用加湿器增加房间湿度，不容易产生静电，故B不符合题意；C、尼龙围巾容易得失电子，并且尼龙是绝缘体，容易产生静电，故C符合题意；
静电现象产生的原因是，两个物体相互摩擦时，由于不同物体的原子核对电子的束缚能力不同，在摩擦的过程中得电子而带负电，失去电子而带正电，所以静电现象产生的实质是电子发生了转移，故B正确。
26、临界 不适合 乙 大电流应用：超导发电、输电和储能
【解析】
（1）许多金属和合金，当温度下降到某一值时，其电阻完全消失。这一温度称为临界温度。
（2）超导体没有电阻。根据焦耳定律，导体没有电阻，通电时就不会发热，所以超导体不适合用来制作电饭锅的发热装置。
（3）文中提到：“如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为‘迈斯纳效应’。”故能表示“迈斯纳效应”的是乙图。
（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。
27、B 3600 C
【解析】
（1）由短文可知，Qi技术的原理即为电磁感应；
AD、D图中开关闭合后，电路中有电流，通电导体在磁场中受到磁场力的作用发生运动；A图有电源，通电后线圈在磁场中受力转动，这是电动机的原理图，故AD不符合题意；
B、开关闭合后，在外力作用下使导体左右移动，做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，是电磁感应现象，B符合题意；
C、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，C不符合题意．
（2）由短文可知，利用磁共振方式，现在的技术能力大约是直径0.5m的线圈，在1m左右的距离供电功率约为60W，所以1min内可提供的电能约为：W=Pt=60W×60s=3600J；
（3）A、由短文知，采用电磁感应技术实现无线充电的优点是原理简单，适合短距离充电，但需特定的摆放位置才能精确充电，故A错误；
B、由短文知，相比电磁感应方式，利用磁共振可延长传输距离，故B错误；
C、无线电波方式主要由微波发射装置和微波接收装置组成，微波属于电磁波，说明电磁波可以传递能量，故C正确；
D、太空太阳能发电技术就是利用无线电波方式：利用铺设在巨大平板上的太阳能电池，在太阳光照射下产生电流，此过程中太阳能转化为化学能再转化为电能，转换成无线电微波，发送给地面接收站．故D错误．
故答案为（1）B；（2）3600；（3）C．
