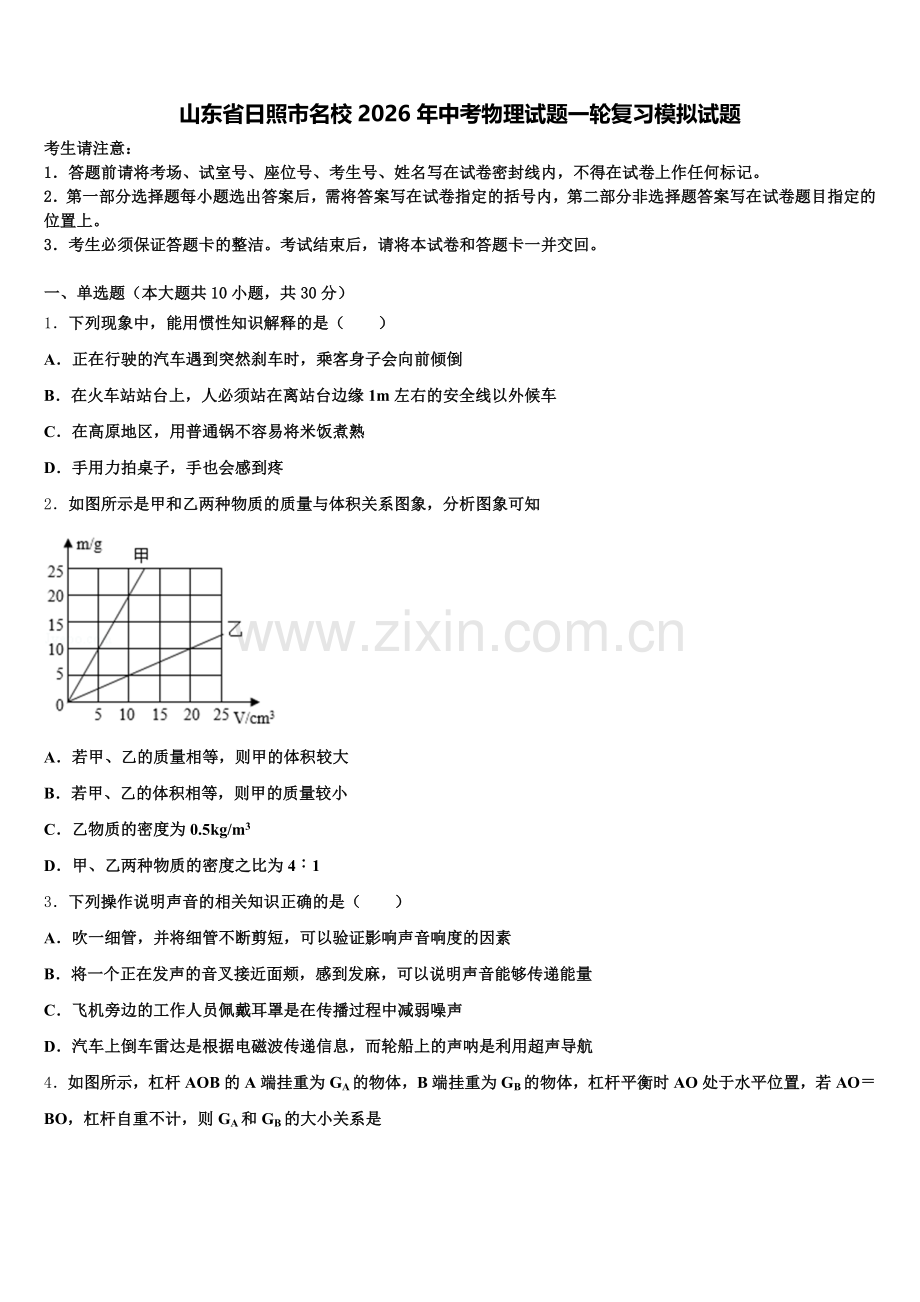

山东省日照市名校2026年中考物理试题一轮复习模拟试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列现象中，能用惯性知识解释的是（　　）
A．正在行驶的汽车遇到突然刹车时，乘客身子会向前倾倒
B．在火车站站台上，人必须站在离站台边缘1m左右的安全线以外候车
C．在高原地区，用普通锅不容易将米饭煮熟
D．手用力拍桌子，手也会感到疼
2．如图所示是甲和乙两种物质的质量与体积关系图象，分析图象可知

A．若甲、乙的质量相等，则甲的体积较大
B．若甲、乙的体积相等，则甲的质量较小
C．乙物质的密度为0.5kg/m3
D．甲、乙两种物质的密度之比为4：1
3．下列操作说明声音的相关知识正确的是（　　）
A．吹一细管，并将细管不断剪短，可以验证影响声音响度的因素
B．将一个正在发声的音叉接近面颊，感到发麻，可以说明声音能够传递能量
C．飞机旁边的工作人员佩戴耳罩是在传播过程中减弱噪声
D．汽车上倒车雷达是根据电磁波传递信息，而轮船上的声呐是利用超声导航

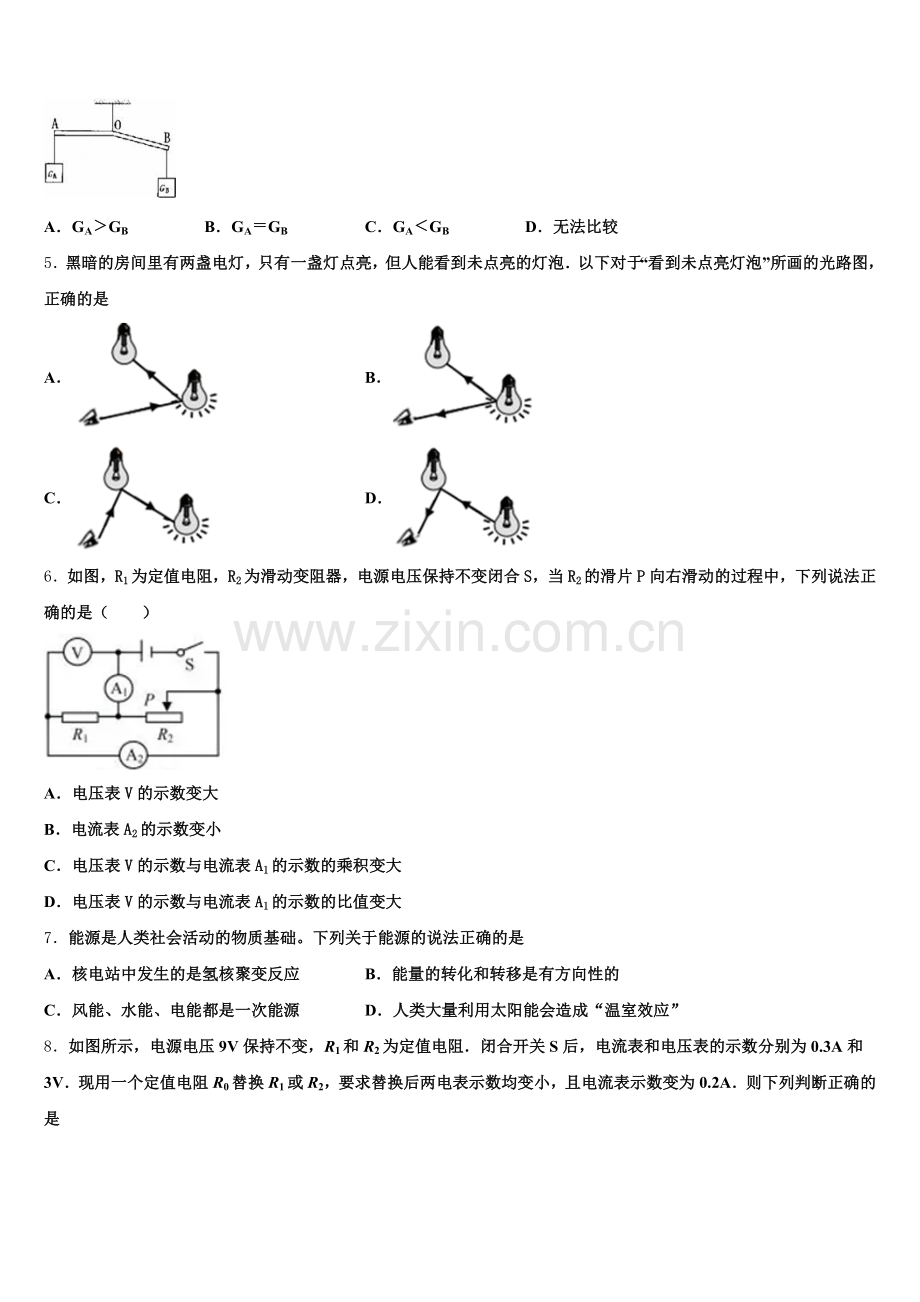

4．如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是

A．GA＞GB B．GA＝GB C．GA＜GB D．无法比较
5．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡．以下对于“看到未点亮灯泡”所画的光路图，正确的是
A． B．
C． D．
6．如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）

A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变大
D．电压表V的示数与电流表A1的示数的比值变大
7．能源是人类社会活动的物质基础。下列关于能源的说法正确的是
A．核电站中发生的是氢核聚变反应 B．能量的转化和转移是有方向性的
C．风能、水能、电能都是一次能源 D．人类大量利用太阳能会造成“温室效应”
8．如图所示，电源电压9V保持不变，R1和R2为定值电阻．闭合开关S后，电流表和电压表的示数分别为0.3A和3V．现用一个定值电阻R0替换R1或R2，要求替换后两电表示数均变小，且电流表示数变为0.2A．则下列判断正确的是

A．R1的阻值为10Ω
B．R2的阻值为20Ω
C．电阻R0替换R1，阻值为35Ω
D．电阻R0替换R2，阻值为35Ω
9．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重力和摩擦），其中所需动力最大的是
A． B．
C． D．
10．单板滑雪项目的重头戏之一是U型池场地比赛，图甲是U型池场地．在2018年平昌冬奥会单板滑雪女子U型池场地决赛中，中国选手刘佳宇获得中国代表团的首枚奖牌．图乙是她在决赛中完成某个动作的一瞬间，下列说法中正确的是

A．她从离开池沿腾空至最高点的过程中，动能减少，势能增加
B．她腾空到最高点时，合力为零
C．她在下落过程中，惯性逐渐增大
D．她沿内壁下滑过程中，只受重力
二、多选题（本大题共3小题，共12分）
11．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示.他继续向水凸透镜内注水，使水凸透镜的焦距变小，要在光屏上再次成清晰的像

A．如果不改变蜡烛和凸透镜的位置，光屏应向右移动
B．如果不改变蜡烛和凸透镜的位置，光屏应向左移动
C．如果不改变光屏和凸透镜的位置，蜡烛应向左移动
D．如果不改变光屏和凸透镜的位置，蜡烛应向右移动
12．下列做法中，不符合安全用电要求的是（　　）
A．使用测电笔时，手要接触笔尖金属体
B．发现有人触电时，立即用手把人拉开
C．在电线上晾晒湿的衣服
D．电灯的开关装在火线上
13．放在水平桌面上的两个容器中分别盛有甲、乙两种不同的液体．将体积相等的物体A、B先后放到两种液体中，静止后两个物体在液体中的情况如图所示．已知甲、乙液体的密度分别为ρ甲、ρ乙，物体A、B的密度分别为ρA、ρB，下列关系正确的是

A．ρ甲＜ρ乙 B．ρA＞ρB C．ρ乙＞ρB D．ρ甲＞ρA
三、填空题（本大题共5小题，共10分）
14．科学兴趣小组的学生在野生动物园游玩时，发现了大象行走时留在平整沙地上的一串大小、深度基本相同的脚印，如何通过脚印来估测大象的质量呢?同学们找来平底圆柱形容器，将它放在脚印边同样的沙面上，不断往容器中装小钢珠，使容器陷入沙面的深度和脚印深度相等，然后又做了脚印的石膏模型.回到学校后测得该容器的底面积为10 cm2，容器和小钢珠的总质量为25kg．把石膏模型放在一张纸片上画出脚印形状，剪下“脚印”，测得质量为40克.在同一张纸上剪下一块边长10cm的正方形，测出质量为5 g．（ g=10N/kg）利用平底圆柱形容器可以算出行走（两脚着地）时大象对地面的压强为_______帕．大象的质量约为_________千克．
15．用如下图所示的水银体温计测量某高烧病人的体温时，则体温计内水银的质量____,密度 ___ (选填“变大”、“不变”或“变小”)

16．小明在做电学实验中需要一个量程为9V的电压表，可是他只能找到量程为0～3mA的电流表一只。通过查资料，小明知道电流表可以改装成电压表，这是因为电流表本身也有电阻，当电流通过电流表时，它的两接线柱之间具有一定的电压，这个电压的大小可从电流表的示数反映出来。已知该电流表的电阻为Rg＝10Ω。
（1）若将这个电流表当作电压表使用，它所能测量的最大电压值为_____V。
（2）若要将该电流表改装成量程是9V的电压表，应_____联一个_____Ω的定值电阻。
17．如图重10N的物块放在水平而上，某时刻用竖直向上的5N的力F作用在物体的上端，则此时物块受到的合力为_________．

18．（1）通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相 当于一个_____透镜．
（2）如图乙所示，烛焰恰好在光屏上成清晰的像，此实验现象与_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同．保持透镜位置不变，将 蜡烛向左移，光屏必须向_____（选填“左”或“右”）移动，才能再次呈现清晰的实像．

四、计算题（本大题共3小题，共29分）
19．近几年环保低碳风劲吹，混合动力汽车已成为车展上的“常客”．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电．当混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的一半转化为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了7.2×106J．试求：
（1）汽油完全燃烧所释放能量是多少焦耳？
（2）牵引力做功多少焦耳？牵引力的功率是多少？
（3）汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）
20．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”。其中控制电路电源电压为12V，R为可变电阻，R1为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50Ω．已知当控制电路的电流达到0.02A时，继电器的衔铁被吸合；当控制电路的电流减小到0.015A时，衔铁会被释放。加热器的规格是“220V 1000W”，恒温箱内部空间大小是2m3，空气的密度是1.29kg/m3，比热容是103 J/（kg·℃）。
如图甲所示状态，通过加热器的电流是多少？ 加热器产生的热量有80%转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到35℃，加热器需要正常工作多长时间？若要使恒温箱内可获得上限为40℃的“恒温”， 则应将可变电阻R的阻值调节到多大？这时恒温箱内的下限温度是多少？
21．当某电动机两端的电压为12V时，通过电动机线圈的电流为3A，已知电动机线圈的电阻为0.4Ω（保持不变），通电2min，问：
（1）电流通过电动机所做的功为多少？
（2）电流通过电动机的线圈产生的热量为多少？
（3）该电动机的机械效率是多少？
五、作图题（本大题共2小题，共4分）
22．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．

23．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．

六、实验探究题（本大题共3小题，共15分）
24．学习了物理知识后，小红利用身边的铅笔等器材做了一些实验．

（1）如图甲铅笔的长度为_________cm，
（2）她将细线大致系在铅笔的中部位置，铅笔静止后如图乙所示，若想调节铅笔水平平衡，她应将细线向______（选填“左”或“右”）移动．调节铅笔水平平衡可以消除铅笔重力对实验的影响，在实验测量时还有一个优点，请你写出：_________．
（3）调节水平平衡后，她用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图丙所示．她所测数据记录在下表中：
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
F1l1/N•m
F2l2/N•m
0.2
0.02
0.1
0.04
0.004
0.004
记录数据后，同桌的小亮按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，这个结论与杠杆平衡条件不相符．为了进一步完善实验，得出普遍规律，小红接下来的做法应该是_________．
A．改变力的大小 B．改变力的方向 C．改变力的作用点
（4）学习了功的知识后，小红回看之前杠杆记录的数据，她想能否将表格中F1L1/N•m单位N•m换成J？根据功的定义，你觉得可以换吗？_________（选填“可以”或“不可以”）．
25．爱米探究“杠杆的平衡条件”实验．
（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态．如图甲中，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了_____．
（1）在此基础上，爱米同学用图乙所示的方法，使杠杆又在水平位置处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F1L1．
请你找到原因后，把正确的画在乙图上．
（________________）

26．如图所示，是某验小组在做在“观察水沸腾”的实验，根据实验现象，回答下列问题：

①如图甲所示安装实验器材时应按照_____（“自上而下“或“自下而上”）的顺序进行；
②实验小组观察到水沸腾前和水沸腾时水中气泡的情况如图乙所示，图中_____（填“A”或B）是水在腾时的情况．
③在实验过程中，每隔1min记录温度计示数（见表），该实验小组测得水的沸点是_____℃．
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
88
90
92
94
96
97
98
98
98
④实验小组通过实验及数据分析，得出水沸腾条件：_____且继续吸热，但他发现撤掉酒精灯时，烧杯内的水没有立即停止沸腾，你认为可能的原因_____（写出一条即可）
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A．当汽车紧急刹车时，乘客向前倾倒，是因为乘客和车都要保持原来的运动状态，汽车刹车速度慢了，乘客的下身随汽车速度减慢，而上身由于具有惯性仍要保持原来的运动状态，所以要向前倾倒，故A符合题意；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向列车，易出现危险，故B不符合题意；
C．大气压随高度的增加而减小，在高原地区，海拔较高，气压较小，所以如果使用普通锅，由于普通锅密封性能差，会使锅内气压低于一个标准大气压，沸点与气压有关，气压低沸点低，与惯性无关，故C不符合题意；
D．用手拍桌子，手会感到痛。这是因为手对桌子施加了力的作用，同时也受到了桌子对手的作用力，说明了物体间力的作用是相互的，故D不符合题意。
2、D
【解析】
（1）图像的横轴表示体积，纵轴表示质量，由图像可知，当甲和乙的质量相同时，甲、乙的体积大小关系：
（2）由图可知，当甲和乙的体积相同时，甲、乙的质量大小关系；
（3）由图可知，体积为10cm3的乙物质的质量为5g，利用密度公式求乙物质的密度；
（4）由图可知，体积为10cm3的甲物质的质量为20g，可求甲物质的密度，进而求出甲乙的密度之比。
【详解】
A、图像的横轴表示体积，纵轴表示质量，由图像可知，当甲和乙的质量相同时，乙物质的体积大，A错误：
B、由图像可知，当甲和乙的体积相同时，甲的质量大，故B错误；
C、体积为10cm3的乙物质的质量为5g，则乙物质的密度，故C错误；
D、体积为10cm3的甲物质的质量为20g，则甲物质的密度：，则，故D正确。
故选：D。
本题考查了密度公式的应用，利用好物体的m-V图像，从中得出相关信息是关键。
3、B
【解析】
A、用力吹细管空气振动产生声音，不断剪短细管，空气柱减小，频率增大，音调变高，研究的是音调和频率的关系，故A错误；
B、由于声音能够传递能量，所以正在发声的音叉接近面颊，会感到发麻，故B正确；
C、飞机旁边的工作人员佩戴耳罩是在人耳处减弱噪声，故C错误；
D、汽车倒车雷达是利用超声波的回声定位原理制作的，轮船上的声呐采用的是超声波传递信息的，故D错误。
4、C
【解析】
根据题意，杠杆平衡时AO处于水平位置，如图所示，得GA×L1=GB×L2；由于OA=OB，所以L1＞L2；所以GA＜GB，故选C.

解决本题的关键是会根据杠杆的平衡条件进行判定
5、D
【解析】
点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了为点亮的灯泡．
我们之所以看到物体，是因为物体发出或反射的光线进入人的眼睛，据此分析
6、D
【解析】
由电路图分析知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，
【详解】
由电路图知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，由于电源电压保持不变，所以电压表示数保持不变，故A错误；由于并联电路各支路互不影响，所以，当R2的滑片P向右滑动的过程中，通过R1支路的电流大小不变，即电流表A2的示数不变，故B错误；当R2 的滑片P向右滑动的过程中，滑动变阻器连入电路中的电阻变大，由欧姆定律知道，通过变阻器的电流变小，由并联电路电流的规律知道，A1示数变小，电压表V的示数与电流表A1 的示数的乘积变小，故C错误；又因为A1示数变小，而电压表示数不变，故电压表V的示数与电流表A1的示数的比值变大，故D正确，故选D。
本题考查的是并联电路的规律及欧姆定律的运用，解题的关键是电路的分析，得出电路的连接方式及各个电表的测量对象。
7、B
【解析】
A．核电站是利用核能发电的，它的核心设备是核反应堆，通过可控裂变反应释放核能，故A错误；
B．能量可以从某一种形式转化为另一种形式，或从一个物体转移到另一个物体，在转化或转移的过程中能量的总量保持不变，能量的转化、能量的转移，都是有方向性的，故B正确；
C．可以从自然界直接获取的能源，统称为一次能源，常见的有风能、太阳能、水能以及核能等，电能属于二次能源，故C错误；
D．温室效应指的是空气中的二氧化碳含量比较大，地球不断的从太阳中吸收热量，但不能很好的将这些热量散发出去，导致地球的温度变高；太阳能的利用不会放出二氧化碳，不会加剧温室效应，故D错误。
8、C
【解析】
A.由图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由串联分压可得，R1两端电压是U1=U-U2=9V-3V=6V，由欧姆定律可得： ，故错误；
B. R2的阻值为：，故错误；
C. 当电阻R0替换R1，阻值为35Ω，电流为：，故正确：
D. 当电阻R0替换R2，阻值为35Ω，，故错误。
9、C
【解析】
不计机械重和摩擦，设物体重G：
A．由图知n＝3，不计机械自重和摩擦，F1＝G；
B．根据杠杆的平衡条件：F2×（L+3L）＝G×L，所以F2＝G；
C．不计机械自重和摩擦，F3＝2G；
D．不计机械自重和摩擦，则F4s＝Gh，所以F4＝G＝G＝G。
10、A
【解析】
分析：（1）动能指物体由于运动而具有的能量，和物体运动的速度以及物体的质量有关；重力势能指物体由于高度而具有的能量，和物体的质量以及所处的高度有关；
（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
（3）惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（4）内壁下滑过程中，受重力，支持力、摩擦力．
解答：A、当她从离开池沿腾空至最高点的过程中，速度会越来越慢，则她的动能在减小，高度增大，势能增大；故A正确；
B、她腾空到最高点时，只受到重力的作用，受力不平衡，合力不为零，故B错误．
C、惯性的大小只与物体的质量有关，下落过程中运动员的质量不变，所以惯性大小不变，故C错误；
D、她沿内壁下滑过程中，受重力、支持力、摩擦力的作用，不是只受重力，故D错误．
故选A．
【点睛】此题考查能的转化、惯性、平衡力的辨别和力与运动的关系等，是一道综合性较强的题目，关键是知道二力平衡的条件，知道相互作用力的条件，会区分开平衡力和相互作用力．

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
当他继续向水凸透镜内注水，使水凸透镜的焦距变小，即凸透镜对光的偏折能力变强，则像距会变小；
所以如果不改变蜡烛和凸透镜的位置，即物距不变时，应使光屏应向左移动，减小像距可以两次成清晰的像，故B正确，A错误；
如果不改变光屏和凸透镜的位置，应减小物距，此时像距会增大，所以蜡烛应向右移动可以两次成清晰的像，故D正确，C错误；
故选BD。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
12、ABC
【解析】
A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A错误。
B．遇到有人触电时，直接用手将人拉开，人体也会发生触电。故B错误
C．在电线上搭晾衣服是非常危险的，导线的绝缘外皮一旦老化，人接触不干燥的衣服就会很容易触电，故C错误。
D．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故D正确。
13、AD
【解析】
由题图可知，A在甲、乙两种液体中都处于漂浮状态，则受到的浮力都等其重力，即受到的浮力相等；又由图可知A在甲、液体中排开的液体较多，根据阿基米德原理可知，ρ甲<ρ乙，故A正确，又据A漂浮在甲液体中，故ρ甲>A,故D正确；由B在乙液体中沉底可知，ρ乙ρB ，故C错误；由以上分析可知ρAρB ，故B错误．故选AD．

三、填空题（本大题共5小题，共10分）
14、2.5 ×105， 4000
【解析】
大象对地面的压强和钢珠对地面的压强相同，所以P=F/S=25×10N/0.001㎡="2.5" ×105Pa
大象脚印的面积为：40×1/5×100cm2=800cm2=0.08㎡
由P="F" /s 得F="Ps=2.5" ×105Pa×0.08㎡×2=2×104N，
由G=mg得m="G" /g =4×104N/ 10N/kg =4×103kg．
15、不变 变小
【解析】
当用体温计测量病人的体温时，在温度计示数上升的过程中，它的质量不变，由于体积变大，由公式ρ=可知密度变小．
16、0.03 串 2990
【解析】
（1）当通过的电流表的电流I大＝3mA＝3×10﹣3A时，电流表两端的最大电压：U大＝I大Rg＝3×10﹣3A×10Ω＝0.03V，即能测量最大电压值是0.03V；
（2）由题知，要串联电阻分担的电压：UR＝U﹣U大＝9V﹣0.03V＝8.97V，∵＝，∴R＝＝＝2990Ω。
17、1
【解析】
由图知道，当重11N的物体受到竖直向上5N拉力作用时，物体仍然处于静止状态，所以，物体受到的合力为1．
18、凸 照相机 左
【解析】
（1）利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，凸透镜成倒立、缩小的实像；
（2）如图可知，物距大于像距，可以成倒立、缩小的实像，照相机就是利用此原理制成的．当凸透镜的位置不变时，只向左移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向左移动光屏，才能再一次成像，并且此时的像比刚才的像小．

四、计算题（本大题共3小题，共29分）
19、（1）5.52×107J（2）3.4×104W（3）
【解析】
试题分析：根据燃料燃烧放出热量公式Q=mq可计算汽油完全燃烧所释放能量．牵引力做功等于汽油完全燃烧所释放能量的一半减去动力电池储存的电能，根据功率公式可计算牵引力的功率．根据W=FS可计算汽车受到的阻力．
（1）Q=mq=1.2kg×4.6×107J/kg=5.52×107J
（2）W电=－7.2×106J=2.04×107J
10min=600s
3.4×104W
（3）汽车匀速直线运动，F阻=F牵引
V=72km/h=20m/s
F阻=F牵引
考点：热量的计算、功的计算、功率的计算
点评：解决本题的关键是对燃料燃烧放出热量公式，功率公式，做功公式的熟练掌握，并且会灵活应用．
20、（1）4.55A（2）32.25s（3）350Ω 20℃
【解析】
(1)如图甲所示状态，由 得通过加热器的电流： ；
(2)恒温箱内空气的质量：=1.29kg/m3 ×2m3=2.58kg，温度从25℃升高到35℃，吸收的热量： =103 J/（kg·℃）×2.58kg×（35℃-25℃）=2.58×104 J，加热器产生的热量有80%转化为恒温箱内空气的内能，得Pt×80%=Q，1000W×t×80%=2.58×104 J，解得t =32.25s；
(3)当温度达到40℃时，加热电路就要断开，此时继电器的衔铁要被吸合，即控制电路的电流要到达0.02A，根据闭合电路欧姆定律可得 ,由图甲可知，40℃时热敏电阻的阻值为R1=200Ω，所以 ；当控制电路的电流减小到0.015A时，衔铁会被释放，此时，由图甲可知，20℃时热敏电阻的阻值为R1=400Ω，因此这时恒温箱内的下限温度是20℃.
21、（1）4320J，（2）432J，（3）90%。
【解析】
（1）电流通过电动机所做的功：W总＝UIt＝12V×3A×2×60s＝4320J，
（2）这台电动机2min内产生的热量：Q＝I2Rt＝（3A）2×0.4Ω×2×60s＝432J；
（3）电动机提供的机械能：W机＝W总﹣Q＝4320J﹣432J＝3888J，这台电动机的效率：η＝×100%＝×100%＝90%。

五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
先对滑块进行受力分析，根据光滑斜面可得，滑块不受摩擦力作用，因此滑块只受重力和支持力作用；
根据规则物体的重心在物体的几何中心，做竖直向下的重力和垂直于斜面向外的支持力即可．
23、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：

考点：凸透镜的光路图

六、实验探究题（本大题共3小题，共15分）
24、5.22cm 左 便于测量力臂 B 不可以
【解析】
(1) 由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；
铅笔左侧与2.00cm对齐，右侧与7.22cm对齐，所以铅笔的长度为L=7.22cm−2.00cm=5.22cm.
(2)由图可知，铅笔静止后左端下沉，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动；调节铅笔水平平衡可以消除铅笔重力对实验的影响，同时可从杠杆上直接读取力臂的大小；
(3)“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，也就是实验过程中没有改变动力或阻力的方向，故B正确；
(4)功等于力与物体在力的方向上通过距离的乘积,功的单位是焦耳(J),杠杆平衡条件中力与力臂垂直,所以力与力臂的乘积FL/N⋅m不是功,所以不能把表格中F1L1/N⋅m单位N⋅m换成J.
25、平衡 右 便于测量力臂大小
【解析】
（1）杠杆静止时，杠杆处于平衡状态；图甲中，杠杆右高左低，应将右端的平衡螺母向右调节，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，杠杆重心通过支点，可以消除杠杆自重对杠杆平衡的影响；
（1）图中，拉力F1的方向与水平杠杆不垂直，只有力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论．力臂示意图如下：

26、自下而上 A 98 达到沸点 铁圈和石棉网的温度高于水的沸点，水能继续吸热
【解析】
①酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
②A图气泡在上升过程中气泡体积增大，所以是沸腾时的情况，B图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；
③水从第6min开始就保持98℃不再改变，所以沸点就是98℃；
④水沸腾的条件：达到沸点，且继续吸热；酒精灯加热时，铁圈和石棉网的温度升高，高于水的温度，当移开酒精灯时，水还会从铁圈和石棉网吸收热量，继续沸腾．
