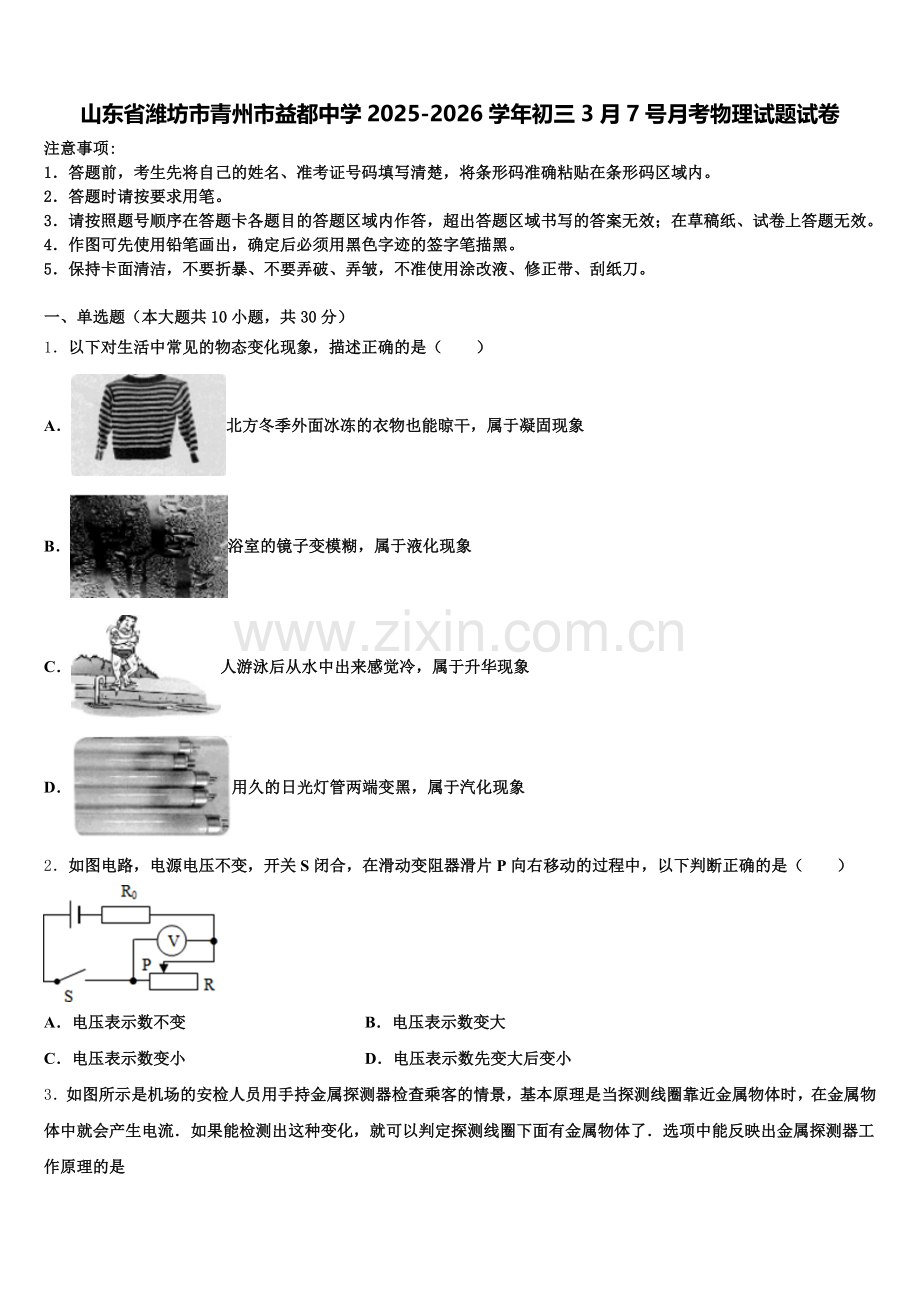

山东省潍坊市青州市益都中学2025-2026学年初三3月7号月考物理试题试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．以下对生活中常见的物态变化现象，描述正确的是（　　）
A．北方冬季外面冰冻的衣物也能晾干，属于凝固现象
B．浴室的镜子变模糊，属于液化现象
C．人游泳后从水中出来感觉冷，属于升华现象
D．用久的日光灯管两端变黑，属于汽化现象
2．如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（　　）

A．电压表示数不变 B．电压表示数变大
C．电压表示数变小 D．电压表示数先变大后变小

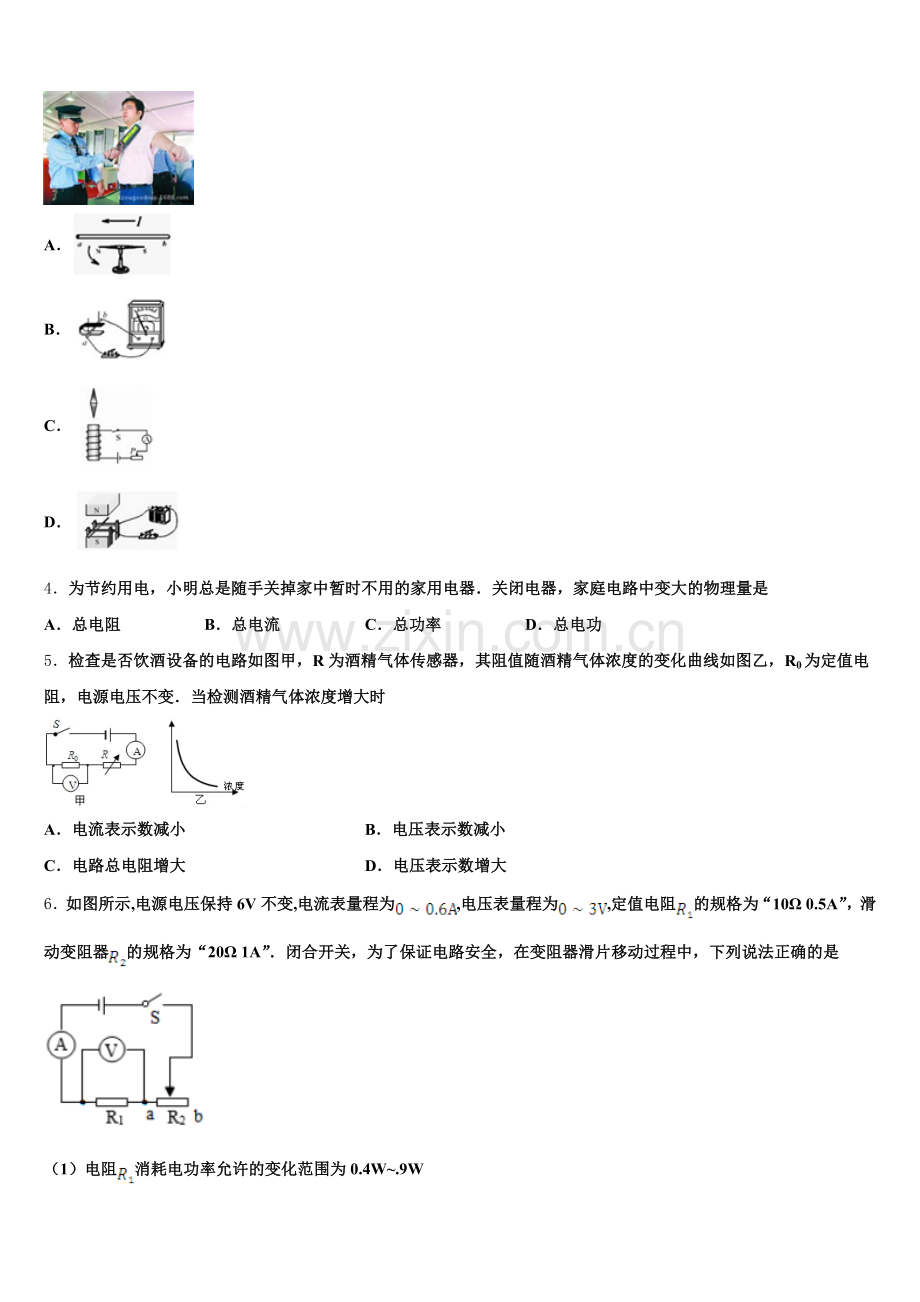

3．如图所示是机场的安检人员用手持金属探测器检查乘客的情景，基本原理是当探测线圈靠近金属物体时，在金属物体中就会产生电流．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．选项中能反映出金属探测器工作原理的是

A．
B．
C．
D．
4．为节约用电，小明总是随手关掉家中暂时不用的家用电器．关闭电器，家庭电路中变大的物理量是
A．总电阻 B．总电流 C．总功率 D．总电功
5．检查是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变．当检测酒精气体浓度增大时

A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电压表示数增大
6．如图所示,电源电压保持6V不变,电流表量程为,电压表量程为,定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是

（1）电阻消耗电功率允许的变化范围为0.4W~.9W
（2）电流表示数允许的变化范围为0.2A~0.5A
（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω
（4）电路消耗总电功率允许的变化范围为1.8W~3W
A．（1） （3） B．（1） （4）
C．（2） （3） D．（2） （4）
7．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 500 W，乙的额定功率为1 200 W．下列说法中正确的是
A．甲电热水壶电阻大
B．正常工作时，电流通过甲电热水壶做功较快
C．正常工作时，通过两个电热水壶的电流相等
D．正常工作时，甲电热壶做功比乙电热壶做功多
8．第二届全国青年运动会于2019年在山西省举办，届时将会有精彩纷呈的比赛呈现在观众面前。下列有关运动项目的说法正确的是
A．竖直上抛的排球离开手之后，动能逐渐变大
B．运动员骑自行车匀速转弯时，自行车的运动状态不变
C．跳远时，脚要用力向后蹬地，是利用物体间力的作用是相互的
D．人双手握住单杠静止时，人对杠的拉力和杠对人的拉力是一对平衡力
9．一块长为，质量分布均匀的木板放在水平桌面上，木板右端与桌边相齐（如图所示）。在板的右端施一水平力使木板右端缓慢地离开桌边，在木板移动过程中，下列说法正确的是：

A．对桌面的压强不断变小
B．对桌面的压力不变
C．对桌面的压强不变
D．对桌面的摩擦力不断变小
10．下列关于物态变化的说法中正确的是
A．擦在皮肤上的酒精很快变干，这是升华现象，需要吸热
B．夏天，揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象，需要吸热
C．秋天的早晨，花草上出现小露珠，这是液化现象，需要放热
D．冬天的早上，有时地面上会出现白色的霜，这是凝固现象，需要放热
二、多选题（本大题共3小题，共12分）
11．精细陶瓷以硬度大、耐高温、绝缘性好、透光性高等特点成为当代新材料之一。下列陶瓷制品中主要利用硬度大这一物理属性的是：
A．陶瓷制成的汽油机火花塞 B．陶瓷刀具
C．陶瓷制成的光导纤维 D．陶瓷制成的人工膝关节
12．如图所示的押加是我国少数民族体育项目之一，又称为大象拔河。比赛中，甲、乙双方通过腿、腰、肩和颈用“力”拖动布带互拉，以决胜负。以下关于比赛过程中的说法正确的是

A．甲、乙拖动布带的两个力始终大小相等
B．在僵持状态下，甲拉布带的力与乙拉布带的力是一对平衡力
C．甲获胜是因为甲拖动布带拉乙的力大于乙拖动布带拉甲的力
D．在僵持状态下，甲对布带的拉力与乙受到地面的摩擦力是一对平衡力
13．下列关于声音的说法正确的是
A．一切发声的物体都在振动
B．振动的空气柱一定在发声
C．在10m2的小房间里说话听不到回声，是因为“空间小，没有产生回声”
D．在同一宇宙飞船的太空舱内，两名宇航员可以直接对话
三、填空题（本大题共5小题，共10分）
14．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲_____F乙、两杯液体的密度ρ甲_____ρ乙、两个烧杯底部所受液体的压强p甲_____p乙（选填”大于”、“小于”或”等于“）

15．雨滴在空气中竖直下落时，受到的阻力与速度平方成正比，雨滴的速度越大所受阻力也越大，最终在落地之前变为匀速下落．则质量之比为1:4的两雨滴，落地时的速度之比为__________，落地时重力做功的功率之比为__________．
16．如图所示，小汽车的后视镜是一个凸面镜，凸面镜成像是光的_____现象（选填“反射”、“折射”或“直线传播”）；汽车进入小区后禁止鸣喇叭，这是在_____（选填“声源处”、“传播过程中”或“人耳处”）减弱噪声。

17．太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，将电能转化为__________能储存起来；太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是__________J；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的50%被水吸收，则需燃烧天然气__________m3(c水=4.2×103J/(kg·℃)，q天然气=7.2×107J/m3)。
18．我县凤鸣湖湿地公园以“一堤一湖一花洲”为设计理念，打造宜人亲水环境和北方公园湿地典范，这是利用了水的比热容较________的性质来调节温度．若其中一个人工湖湖水的质量为1×108kg，水温升高1℃，则湖水会吸收________J的热量．[水的比热容为4.2×103J/（kg•℃）]

四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V．

求：（1）R1、R2的阻值定值电阻R的阻值和电源电压．
20．如图所示是某型号的电热水壶，有关参数如表，将电热水壶装入最大容量的水 后，放置于面积为 1.2m2 的水平桌面上，求：

（1）该热水壶受到的总重力为多少 N？
（2）该热水壶对桌面的压强多大？
（3）若正常工作 7 分钟即可将该壶中初温为 20℃的水加热到 100℃，则电热水壶正常工作 时的效率多大？（c 水=4.2×103J/（kg·℃））
21．如图所示是某种家用电吹风的原理图，它有“热风”、“温热风”、“冷风”及“停”四挡，R1与R2是电热丝（R1>R2）．图中S为“双刀四掷”开关，“双刀”在拨动时一起转向图中“1”、“2”、“3”或“4”中的某一位置，从而实现各档位间的转换．电吹风的部分参数如下表所示．

吹热风功率（W）
900
吹温热风功率（W）

吹冷风功率（W）
20
额定电压（V）
220
（1）开关的“双刀”拨动到_____（选填“1”“2”“3”或“4”）位置时，电吹风处于“热风”档．
（2）接在“热风”档上的电热丝的阻值是多少_____？
（3）标有“吹温热风功率（W）”后面的数值被磨损，某同学为测量它的具体数值，先断开其它家用电器，并将电吹风的开关调至“温热风”档后接入220V的家庭电路中，发现他们家用的电子式电能表[3000imp/（kW·h）]在2min内指示灯恰好闪了46次．试计算该电吹风吹温热风功率的大小_____．（“3000imp/（kW·h）”指的是接在这个电能表上的用电器每消耗1kW·h的电能，电表上的指示灯闪烁3000次．）
五、作图题（本大题共2小题，共4分）
22．如图甲，入射光线AO与水平面成40°角斜射向水面，请作出反射光线．并大致作出折射光线的大致位置．

23．如图所示，小磁针静止，标出电源的“+”、“﹣”极及小磁针的N极．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．如图甲所示，是“探究物质的熔化规律”的实验装置，实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．

（1）某同学根据实验记录数据，描绘出该物质的温度随时间变化的图象（如图乙所示），可知该物质是_________（选填“晶体”或“非晶体”），若继续熔化周围的温度应_________该物质熔点，该物质在第5 min时处于______态．
（2）图象中DE段吸热但温度保持不变，这是______过程．
25．在“探究凸透镜成像规律的实验”中：
（1）小明让凸透镜正对着太阳，得到图甲所示的光路图，该透镜的焦距为_____cm。
（2）利用图乙装置进行以下操作：
①如果烛焰在光屏上的像偏低，应将蜡烛向_____（选填“上”或“下”）调节。
②把烛焰放在距凸透镜17cm处时，移动光屏，可以在光屏上得到一个清晰的倒立_____（选填“放大”或“缩小”）的实像，
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到像，这时观察者应该从_____（选填“左”或“右”）侧透过凸透镜直接观察。

（3）小明换用了另一块凸透镜进行实验，发现如图所示，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AO＜OB．已知OB＝10cm，该凸透镜的焦距可能是_____
A．f＝4cm B．f＝5cm C．f＝8cm D．f＝12cm
26．在“探究凸透镜成像规律”的实验中．
如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图甲可知，凸透镜的焦距为_____cm．把烛焰放在如图乙所示，在凸透镜另一侧移动光屏，光屏上呈现了烛焰清晰的像．在光屏上得到一个倒立、_____（选填“放大”、“等大”或“缩小”）的实像，_____（选填“投影仪”、“照相机”或“放大镜”）就是利用这一成像规律工作的．如果撤掉光屏，眼睛在A处_____（选填“能”或“不能”）看到这个像．如图丙，把蜡烛放在二倍焦距以外的a点，移动光屏找到清晰的像；接着光屏和凸透镜不动，把蜡烛从a点移到b点，要使烛焰的像还能清晰地呈在光屏上，可以将光屏_____（靠近/远离）凸透镜，或者光屏不动，在凸透镜和蜡烛间再加一个_____（选填“凸透镜”或“凹透镜”）．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
A、北方冬季外面冰冻的衣物也能晾干，是冰直接变成水蒸气，是升华现象，故A错误；
B、浴室的镜子变模糊，是水蒸气遇冷形成的小水珠，属于液化现象，故B正确；
C、人游泳后从水中出来感觉冷是人身上的水蒸发吸热造成的，属于汽化（蒸发）现象，故C错误；
D、用久的日光灯管两端会发黑是钨丝先升华后凝华形成的，故D错误．
故选B．
2、B
【解析】
试题分析：两个电阻是串联，电压表测滑动变阻器R两端的电压；当滑片向右移动时，滑动变阻器连入电路的电阻变大，由欧姆定律知，电路中的电流随电阻的变大而变小，由U=IR知，定值电阻R0两端的电压变小；而串联电路中总电压等于各个用电器的电压之和，故滑动变阻器两端的电压变大，即电压表的示数变大，故选B．
考点：电路的动态分析；滑动变阻器的使用；欧姆定律的应用
3、B
【解析】
手持金属探测器的原理是发电机原理，导体切割磁感时产生感应电流；
A．是说明通电导线周围存在磁场；
B．是导体切割磁感时产生感应电流；
C．是研究电磁铁特点的；
D．是通电电导体在磁场中受力运动；应选B．
4、A
【解析】
A．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故A符合题意；
B．由I＝可知，总电流变小，故B不符合题意．
C．由P＝UI可知，电路的总功率变小，故C不符合题意；
D．由于总功W＝Pt，总功率变小，而时间未知，所以无法比较电路的总功变化，故D不符合题意；
5、D
【解析】
解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流，由图乙可知，当检测酒精气体浓度增大时传感器的电阻减小，电路中的总电阻减小，故C不正确；由I＝可知，电路中的电流增大，即电流表的示数增大，故A不正确；由U＝IR可知，R0两端的电压增大，即电压表的示数增大，故B不正确，D正确．故选D．
点睛：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流，由图乙可知检测酒精气体浓度增大时传感器电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化．
6、A
【解析】
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电压表的示数最大为3V时，电路中的电流：，因电流表的量程为0∼0.6A，定值电阻R1允许通过的最大电流为0.5A，滑动变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流为0.3A，故(2)错误；此时电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小=R−R1=20Ω−10Ω=10Ω，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω∼20Ω，故(3)正确；
电阻R1消耗的最大功率：P1=U1I1=3V×0.3A=0.9W，
电路消耗的最大功率：P=UI1=6V×0.3A=1.8W，故(4)错误；
当滑动变阻器R2接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，电路消耗的总功率也最小，此时电路中的电流：，
电阻R1的最小功率：P1′=I22R1=(0.2A)2×10Ω=0.4W，则电阻R1消耗功率允许的变化范围为0.4W∼0.9W，故(1)正确，故A正确．
7、B
【解析】
A．根据P=UI，I=，得R=，两电热水壶的额定电压相同，甲的额定功率大于乙的额定功率，所以甲的电阻小于乙的电阻，故A错误；
B．甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；
C．两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；
D．两个电热水壶都正常工作，根据W=Pt可知，由于甲、乙的通电时间不能确定，所以甲、乙的做功多少不确定，故D错误．
8、C
【解析】
A、竖直向上抛出的排球，离开手后会继续向上运动的过程中排球的质量不变，排球的速度在不断的减小，动能减小，故A错误；
B、当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故B错误；
C、立定跳远时，脚要用力向后蹬地，利用物体间力的作用是相互的，故C正确；
D、人双手握住单杠静止时，人对杠的拉力与杠对人的拉力是一对作用力和反作用力，故D错误。
9、B
【解析】
木板A放在水平桌面上，木板被拉出的过程中，对桌面的压力大小始终等于木板A重力，即压力大小不变，故B正确；
在拉动过程中，受力面积逐渐减小，压力不变，由可得，A对桌面的压强逐渐增大，故A、C错误；
木板A与桌面接触面没变，压力没变，所以摩擦力不变，故D错误。
10、C
【解析】
擦在皮肤上的酒精变干，是属于汽化现象，汽化过程吸热，故A错误；
夏天揭开冰棒包装后会看到冰棒冒“白气”，是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，故B错误；
秋天的早晨花草上出现小露珠，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故C正确；
初冬的早晨地面上出现白色的霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故D错误。

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A. 陶瓷制成的汽油机的火花塞是利用陶瓷耐高温的特点，故A不符合题意；
B. 用纳米陶瓷材料制成切割硬物的刀具利用坚硬、耐磨的特性，故B符合题意；
C. 光导纤维不能导电，但可以导光是利用了高透光性的特点，故C不符合题意；
D. 用纳米陶瓷制成的人工膝关节是利用了其坚硬、耐磨的特性，故D符合题意。
12、AB
【解析】
AC、甲、乙拖动布带互拉的力是一对相互作用力，所在始终大小相等，故A说法正确，C说法错误；
B. 在僵持状态下，绳处于静止状态，在水平方向上，甲与乙对布带的拉力作用在同一物体上，且大小相等方向相反，作用在同一条直线上，二者相互平衡，是一对平衡力，故B正确；
D. 在僵持状态下，甲对布袋的拉力与乙受到的地面的摩擦力是作用在不同物体上的两个力，所以它们不可能是一对平衡力，故D错误。
13、ABD
【解析】
（1）声音是物体的振动产生的，一切声音都是由振动产生的；
（2）声不能在真空中传播，声传播需要介质；
（2）回声是指声音在传播过程中，碰到障碍物，有一部分声能被反射回来这种反射回来的声叫“回声”．
【详解】
A、声音是物体的振动产生的，一切声音都是由振动产生的，故A正确；
B、声音是物体的振动产生的，所以振动的空气柱一定在发声，故B正确；
C、在小房间里说话听不到回声，是因为房间太小，回声和原声混在一起，不容易区分，故C错误；
D、宇宙飞船的太空舱内充满空气，所以在同一宇宙飞船的太空舱内，两名宇航员可以直接对话，故D正确．
故选ABD．
题考查了声音的传播以及回声的相关知识，属于基础知识的考查，相对比较简单．

三、填空题（本大题共5小题，共10分）
14、 等于 小于 小于
【解析】解：由图可知，密度计在甲、乙液体中处于漂浮状态，此时所受浮力等于其重力，即F浮=G，
两密度计完全相同，重力相等，所以密度计在两种液体中所受的浮力相等，F甲=F乙；
甲中密度计排开液体的体积大于乙中密度计排开液体的体积，根据F浮=ρ液gV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据P=ρgh可知，甲烧杯底部受到的压强小，即P甲＜P乙；
点睛：本题考查了阿基米德原理、物体的浮沉条件和液体压强公式的应用，利用好物体浮沉条件F浮=G是解题的关键。
15、1:2 1:8
【解析】
当重力与阻力相等时，雨滴做匀速直线运动，又因为受到的阻力与速度平方成正比，设比例系数为k，阻力为F，则有F=kv2=mg，则落地时速度可表示为；所以质量为1:4的两雨滴落地时速度比为
根据P=Fv落地时重力的功率可表示为：，所以落地时重力做功的功率之比为
16、反射 声源处
【解析】
凸面镜成像是光的反射现象，由于凸面镜对光的发散作用，故可以扩大视野；汽车进入小区后禁止鸣喇叭，属于在声源处减弱噪声。
17、 化学 1.512×107 0.42
【解析】太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，充电时将电能转化为化学能储存起来；
太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是：
；
天然气完全燃烧放出热量的50%被水吸收，天然气放出的热量为：
；
需要燃烧的天然气为：
。
点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算。
18、大4.2×1011
【解析】
因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气候；
水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×1×108kg×1℃=4.2×1011J，

四、计算题（本大题共3小题，共29分）
19、（1）5Ω、20Ω；（2）10Ω、6V
【解析】
试题考查知识点：电路分析；欧姆定律；
思路分析：不同的开关闭合与断开，使电路发生变化．
具体解答过程：
（1）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
R1===5
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
R2===20
（2）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
I==0.4A……………………………………………①
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
I′==0.2A…………………………………………②
结合R1=5R2=20,联立①、②式解得：
R=10Ω， U=6V
试题点评：不同的开关闭合与断开，电路处于不同的状态．这是电学计算中最典型的题例之一．
20、（1）20N （2）8000Pa （3）80%
【解析】
（1）水的质量为m水==1.0kg/1.5=1.5kg;
则水重为G水==1.5kg10N/kg=15N.空壶重为G壶=0.5kg10N/kg=5N,
热水壶受到的总重力G总=G水+G壶 =15N+5N=20N．
（2）热水壶对水平桌面的压力F=G总=20N，热水壶对水平桌面的压强P==8;
（3）水吸收的热量为：Q=cmΔt=4.2J/(kg•℃)1.5kg(100℃-20℃)=5.04J,
消耗的电能为W=Pt=1500W760s=6.3J,
电热水壶正常工作 时的效率为：=100==80；
21、1 55Ω 460W
【解析】
（1）开关的“双刀”拨动到位置“1”时，电热丝R2和电动机M并联；“双刀”拨动到位置“2”时，电热丝R1和电动机M并联；已知R1＞R2，电压一定，由可知，接“1”时，电热丝R2的电功率大，所以此时电吹风处于“热风”档；
（2）吹热风时，电热丝R2和电动机M并联；吹冷风时只有电动机工作；根据表中数据可得，电热丝R2消耗的电功率：P2=P热风-P冷风=900W-20W=880W；由可得电热丝R2的阻值：
（3）由题意可得，电吹风吹温热风时消耗的电能：
则吹温热风的功率：

五、作图题（本大题共2小题，共4分）
22、
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：

23、
【解析】
因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，左端为S极，根据磁体间的相互作用规律知道，小磁针的右端为N极，由安培定则知道，电源的左端为正极，右端为负极，如图：

六、实验探究题（本大题共3小题，共15分）
24、晶体 高于 固液共存 沸腾
【解析】
（1）由图乙可知，物质在熔化过程中不断吸收热量，温度保持不变，故该物质是晶体；若继续熔化周围的温度应高于该物质熔点，有了温度差，才会发生热传递； 物质在第5min时处于熔化过程中，所以物质处于固液共存状态．
（2）如图，BC段是物质的熔化过程，CD段是液态，DE段是物质的沸腾过程．
25、10.0 ①下 放大 右 A
【解析】
（1）凸透镜对光线有会聚作用，可把平行光线会聚到凸透镜的焦点，焦距指的是焦点到光心的距离。由此可知该凸透镜的焦距为60.0cm﹣50.0cm＝10.0cm。
（2）①为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上，由于烛焰在光屏上像的位置偏低，要想使像成在光屏中央，根据过光心的光线传播方向不变，应将蜡烛向下调节。②因为物距u＝17cm，此时f＜u＜2f，所以物体通过凸透镜成倒立、放大的实像；③当物距u＝5cm＜f时，物体通过凸透镜成放大的虚像，并且虚像和物体在同一侧，所以应从右侧透过凸透镜直接观察。
（3）根据题意可知，AO＜OB，A点成像在B点，则像距大于物距，满足f＜u＜2f，成倒立、放大的实像；像距OB＝10cm，且v＞2f，即10cm＞2f，解得f＜5cm，故选A。
26、11 缩小 照相机 能 靠近 凹透镜
【解析】
(1)如图平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，光屏上的光点是凸透镜的焦点，光心到焦点的距离叫凸透镜的焦距，焦距是11cm；
(2) 把烛焰放在如图乙所示，光屏上呈现了烛焰清晰的像，由图知，物距大于像距，物体在二倍焦距以外，成倒立缩小的实像．应用于照相机．如果撤掉光屏，眼睛在A处，光线继续传播射入人眼，人眼能看到这个像．
(3)蜡烛放在二倍焦距以外的a点，移动光屏找到像，蜡烛从a点移到b点，物距变大，像距变小，像会成在光屏的左侧，要使光屏和凸透镜位置不动，在光屏上仍能得到清晰的像，可以将光屏靠近凸透镜，或在凸透镜和蜡烛之间再加一个凹透镜，凹透镜对光线有发散作用，使会聚成像的光线错后会聚到光屏上．
