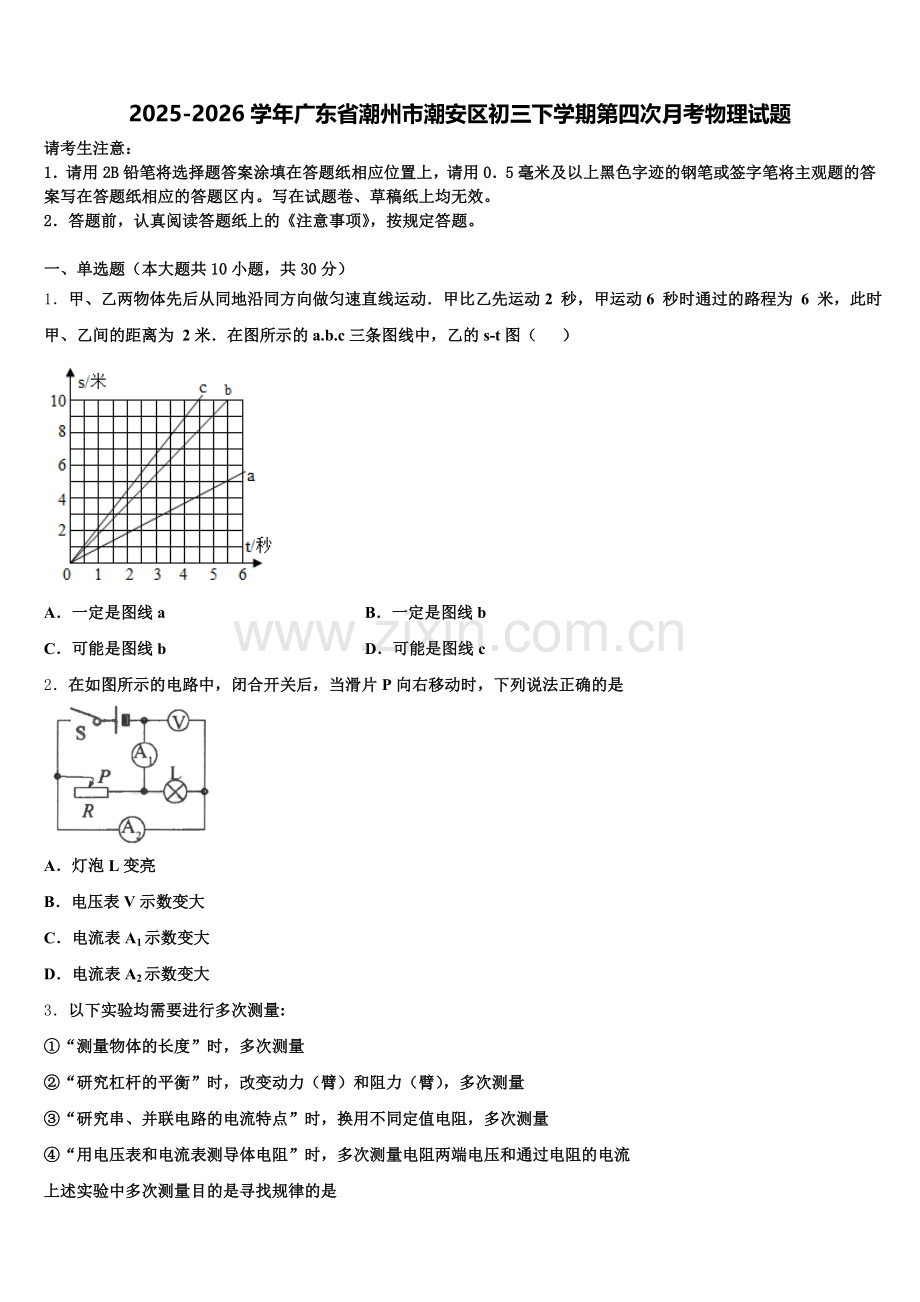

2025-2026学年广东省潮州市潮安区初三下学期第四次月考物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2 秒，甲运动6 秒时通过的路程为 6 米，此时甲、乙间的距离为 2米．在图所示的a.b.c三条图线中，乙的s-t图（ ）

A．一定是图线a B．一定是图线b
C．可能是图线b D．可能是图线c
2．在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是

A．灯泡L变亮
B．电压表V示数变大
C．电流表A1示数变大
D．电流表A2示数变大
3．以下实验均需要进行多次测量:
①“测量物体的长度”时，多次测量
②“研究杠杆的平衡”时，改变动力（臂）和阻力（臂），多次测量
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
④“用电压表和电流表测导体电阻”时，多次测量电阻两端电压和通过电阻的电流
上述实验中多次测量目的是寻找规律的是
A．②③ B．①③ C．①② D．②④
4．2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是

A． B． C． D．
5．从微观世界到无垠的宇宙，存在着各种各样的物质，科学家一直在探索．下列科学家中，在实验基础上提出“原子核式结构模型”的是（　　）
A．阿伏伽德罗 B．道尔顿 C．汤姆孙 D．卢瑟福
6．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(　　)

A．I2＝I1、U2＜U1 B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1 D．I2＜I1、U2＜U1
7．某实验小组在探究“浮力大小跟排开液体所受重力的关系”时，做了如图所示的四次测量，弹簧测力计的示数分别为F1、F2、F3和F4，则( )

A．F浮＝ F3－ F1 B．F浮＝ F4－ F1
C．F浮＝F3－ F2 D．F浮＝ F2－ F4
8．汽油机在压缩冲程中，汽缸中空气的温度、内能和体积的变化情况是
A．温度升高，内能增加，体积减小
B．温度升高，内能增加，体积增大
C．温度降低，内能减少，体积减小
D．温度降低，内能减少，体积增大
9．火车站并列停着两列客车，突然，坐在甲车上的小明看到乙车正在后退．则下列判断中一定错误的是
A．甲车静止不动，乙车正在后退
B．甲乙两车都在前进，且乙车运动的快
C．甲车正在前进，乙车静止不动
D．甲车正在前进，乙车正在后退
10．发现电流磁效应的科学家是
A．安培 B．奥斯特 C．库仑 D．伏特
二、多选题（本大题共3小题，共12分）
11．嗑瓜子不用牙？真的么？如图所示，利用这个瓜子剥壳器，专业对付黑瓜子、开心果、白瓜子的坚硬外壳，轻轻松松剥瓜子。下面的几组机械中，和这种“瓜子剥壳器”的种类和作用相同的有（　　）

A．钢丝钳 B．瓶起子
C．钓鱼竿 D．螺丝钉
12．如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程中(不计空气阻力)，说法正确的是

A．从A点下落到B点的过程中，小石块受到重力和弹力的作用
B．从B点下落到C点的过程中，橡皮筋的弹性势能一直在增大
C．从B点下落到C点的过程中，小石块的动能先增大后减小
D．从B点下落到C点的过程中，石块所受合力先减小后增大
13．有人设计了一种太阳能汽车，车上有两个大气囊，气囊从前面的开口处吸入空气，利用太阳能将其加热，加热后的热空气从后面喷出，从而推动汽车前进，如图所示，关于这种汽车，下列说法中正确的是（　　）

A．汽车是将太阳能转化为内能进而转化为机械能的装置
B．汽车主要的能量转化过程和热机的压缩冲程是相同的
C．该汽车是利用“力的作用是相互的”知识使其前进的
D．机械能不能再转化回太阳能说明能量转化具有方向性
三、填空题（本大题共5小题，共10分）
14．如图所示，电源电压6V保持不变，小灯泡标有“2.5V 0.3A”字样，滑动变阻器的规格是“50Ω 1A”，电流表的量程应选择_____A，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是_____Ω。

15．有一杠杆经过调节，处于水平平衡状态．如图所示，在A点悬挂三个钩码（每个钩码重均为0.5N），要使杠杆水平平衡，需在B点悬挂_____个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆水平平衡，测力计的拉力为_____N；如改变测力计拉力的方向，使之斜向右上方，杠杆仍然水平平衡，测力计的读数将_____．

16．太阳是巨大的“核能火炉”，在其内部，氢原子核在超高温下发生_____（选填“聚变”或“裂变”），放出巨大的能量。从可否再生来说，核能属于_____能源。
17．如图所示，将体积为5×10-4m3、重为6N的实心物体A用线吊着浸没在水中，物体A对细线的拉力______N，剪断细线后物体A下沉，它的惯性将______（选填“变大”、“不变”或“变小”）g=10N/kg

18．今年1月3日，嫦娥四号月球探测器实现了人类首次在月球背面登陆．中继卫星“鹊桥”号用______为嫦娥四号提供地月通信支持．在发射升空过程中，以火箭为参照物，嫦娥四号月球探测器是______（“运动”“静止”）的．
四、计算题（本大题共3小题，共29分）
19．现有一个用超薄材料制成的圆柱形容器,如图甲,它的下端封闭，上端开口,底面积S=200cm2,高度h=20cm,质量为100g;另有一个实心均匀圆柱体,如图乙,它的密度ρ=0.6×103kg/m3,底面积S1=120cm2,高度与容器高度相同。二者均放置在水平地面上.

(1)图乙中,圆柱体的质量是多少？
(2)将圆柱体竖直放在圆柱形容器内(如图丙),此时容器对地面的压强是多少?
(3)向容器内缓缓注水直至圆柱体对容器底部的压力刚好为零,此时水对容器底的压强是多少
20．2017年12月24日，我国自主研发的全球最大水陆两栖飞机AG600首飞成功，可为“海上丝绸之路”航行安全提供最快速有效的支援与安全保障。它的最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h。某次起飞前，飞机静止在水平跑道上，总质量为51t，轮胎与跑道的总接触面积为0.6m2（ρ水=1.0×103kg/m3，g=10N/kg）。求：
飞机静止在跑道上时对跑道的压强是多少？起飞后，飞机在空中直线飞行1400km，所需要的最短时间是多少？飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力是多少？舱底某处距水面1.5m，水对该处产生的压强是多少？
21．某次物理活动举行了“造船”比赛，他们用的材料是密度为1.5×103kg/m3的橡皮泥，其中王强同学选了一块竖立在水平桌面上的圆柱体橡皮泥，它的底面积为1.0×10-3 m2、高为0.2m，最后造出了最大排水体积为6.0×10-4m3的小船．（ρ水=1.0×103kg/ m3，g取10N/kg）求：王强同学所选橡皮泥的质量以及橡皮泥对桌面产生的压强．王强同学造的船在水中最大排水时受到的浮力．
五、作图题（本大题共2小题，共4分）
22．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
（______）

23．小玲妈妈在某商场买鞋，她选了一款新鞋在竖直的“试鞋镜”前试穿，如图所示．请画出小玲妈妈的眼睛（A点）能看到自己新鞋（B点）像的光路图．

六、实验探究题（本大题共3小题，共15分）
24．小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯的额定电压可能是“1.5V”、“2.0V”或“2.8V”，小灯泡功率相差不大

（1）如图1是小张同学没有连接完的实物电路，请你用笔画线代替导线，将实物电路连接完整（要求滑片向右滑时，灯泡变暗）
（_____）
物理量
实验序号
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.17A
暗
2
2.0V
0.22A
正常发光
3
3.0V
0A
不发光
（2）小张正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示。则他们所用电源的电压为_____伏，甲同学所用小灯的额定功率为_____瓦。
（3）同座位的小明实验时，当他连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的小张一惊，提醒小明实验中有问题。请你帮助小明找出实验中两个操作不当之处：
①_____；
②_____。
（4）小明同学改正了操作错误重新连接好电路后，当小明同学所选用的小灯正常发光时，电压表的示数如图2所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_____欧，小明同学所选用小灯泡正常发光时的电流为_____安。
25．在“探究物体的动能大小跟哪些因素有关”的实验中．

（1）让钢球从高为h的斜面由静止释放，碰上水平面上静止的木块B，如图甲所示．实验时通过观察木块移动的距离来判断钢球动能的大小．若斜面光滑，钢球从静止滚到斜面底端的过程中，钢球的机械能____（填“守恒”或“不守恒”）．若不用木块B，在桌面上铺一条毛巾，______（填“可以”或“不可以”）用钢球A在毛巾表面滚动的距离来体现．
（2）实验表明，让同一钢球A从同一斜面的不同高度由静止释放，高度h越高，木块B被撞得越远，由此可以得出结论：__________．
（3）让两个不同质量的钢球分别从同一斜面的同一高度由静止释放．质量_____（填“大”或“小”）的钢球把木块撞得远．两次实验中，木块B所受的滑动摩擦力_______（填“相同”或“不同”）．
（拓展）若斜面光滑，钢球从斜面静止滑下碰撞木块后，木块在水平面上滑动一段距离后停下来．增大斜面的倾角，仍让钢球从同一高度处由静止滑下，如图乙所示，则木块在水平面上移动的距离_______（填“变大”、“不变”或“变小”）（不计空气阻力）．
26．小萃同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0〜0. 6A、0〜3A）、电圧表（0〜3V、0〜15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干，根据图甲所示的电路图进行实验.
用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整. 连接电路前，发现电流表指针如图丙所示，则接下来应_______________；连接好电路闭合开关前，滑动变阻器滑片P应处于____________（选填“A”或“B”）端. 开关闭合，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________.
A．电阻R短路 B．电阻R断路 C．滑动变阻器短路 D．滑动变阻器断路实验记录的多组数据如表所示. 分析数据可得出结论：当电阻一定时，通过导体中的电流与电压成____________比.
实验次数
1
2
3
电压表示数（V）
1. 0
1. 5
2. 0
电流表示数（A）
0. 2
0. 3
0. 4
（5）善于思考的小雪用图甲电路测未知电阻Rx的阻值，她用Rx替换了定值电阻R. 连接好电路闭合开关后，把滑动变阻器滑片滑到阻值最大的地方，观察电压表读数如图丁所示为____________V，然后他将滑动变阻器滑片移动至中点位置，观察到电压表示数增大至2. 4V，则未知电阻Rx的阻值为____Ω。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
由于甲运动6 秒时通过的路程为 6 米，可判断出图线a为甲的运动图像；甲比乙先运动2 秒，所以此时乙的运动时间为4s，在图上另外两条图线4s时的路程分别为6m、8m，根据此时甲、乙间的距离为 2米，可知乙的s-t 图可能是图线c，故应选D．
2、C
【解析】
由电路图可知,灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流,电流表A2测L支路的电流。因电源的电压不变，所以滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，故A错误；
当滑片P向右移动时，变阻器接入电路中的电阻变小，由可知，通过R的电流变大，
因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大，由P=UI可知，整个电路消耗的总功率变大，故C正确，D错误。
3、A
【解析】
①“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；
②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量是为了探究杠杆的平衡条件，总结出“动力×动力臂=阻力×阻力臂”一般规律；
③“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；
④“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。
故A符合题意，BCD不符题意。
4、C
【解析】
A.电路为并联电路，电流表测量变阻器的电流，当滑片向右滑动时，滑动变阻器接入电路的阻值增大，根据欧姆定律电流表的示数减小，故选项错误；
B.电路为并联电路，并联电路两支路互不影响，电流表测量定值电阻的电流，当滑片向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律变阻器所在的支路的电流变小，但电流表的示数不变，故错误；
C.电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，根据串联电路的分压特点，所以变阻器分得的电压变大，电压表的示数变大，故选项正确；
D.电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，电路中电流变小，定值电阻的阻值不变，根据欧姆定律电压表的示数变小，故选项错误．
故选C．
5、D
【解析】
A．1811年，意大利物理学家阿伏加德罗将组成物质的仍能保持其化学性质不变的最小微粒命名为分子；故A错误；
B．1808年，道尔顿继承古希腊朴素原子论和牛顿微粒说，提出原子学说；故B错误
C．英国物理学家汤姆孙发现了电子；故C错误；
D．1909年，著名科学家卢瑟福在进行了α粒子散射实验后，提出了“原子核式结构模型”；故D正确．
6、C
【解析】
当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】
AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
7、B
【解析】
由图知道：F1 测空桶的重力，F2测物体的重力，F3是物体浸没在液体中时的测力计的拉力，F4测排出的水和空桶的总重力；根据称重法可知物体的浮力是：F浮=F2 -F3；由阿基米德原理知道，物体所受浮力等于其排开水的重力，所以，F浮=F4-F1综上所述ABD错误，C正确，故选C．
8、A
【解析】
汽油机在压缩冲程中，气缸中空气的温度升高、内能增加和体积变小，故应选A．
9、B
【解析】
由“坐在甲车上的小明看到乙车正在后退”可知，此题研究的是乙车的运动状态，根据运动和静止的相对性，欲判断乙车是向后运动的，首先应考虑到乙车与所选参照物之间的相对位置肯定发生了变化，并存在以下几种情况：
甲车静止不动，乙车正在后退；甲车正在前进，乙车静止不动；甲车正在前进，乙车正在后退；甲乙两车都在后退，但乙车的速度大于甲车的速度；甲乙两车都在前进，但乙车的速度小于甲车的速度．故ACD选项都是正确的，不符合题意．
若甲乙两车都在前进，且乙车运动的快，则坐在甲车上的小明会看到乙车正在前进，故B错误，符合题意．
10、B
【解析】
A．安培提出了分子电流假说，研究了磁场对电流的作用力规律，故A错误；
B．丹麦的物理学家奥斯特发现了电流的磁效应，即电流周围存在磁场的现象，故B正确；
C．库仑是电荷量单位，它是为纪念法国物理学家库仑而命名的，故C错误；
D．伏特是国际单位制中表示电压的基本单位，为纪念意大利物理学家亚历山德罗•伏特而命名，故D错误．

二、多选题（本大题共3小题，共12分）
11、AB
【解析】
题干中的“瓜子剥壳器”为省力杠杆，省力但要多移动距离。
AB、我们在使用钢丝钳、瓶起子时都是为了省力，并且在使用的过程中都是动力臂大于阻力臂，所以它们都是省力杠杆，符合题意；
C、我们在使用钓鱼竿时，动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，不符合题意；
D、螺丝钉实际上是变形的斜面，不属于杠杆，不符合题意。
故选：AB。
12、BCD
【解析】
A. B点是橡皮筋不系小石块自然下垂时下端所在的位置，在小石块未到达B点之前绳子没有发生形变，故从A点下落到B点的过程中，小石块只受到重力的作用，故A错误；
B. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，因此弹性势能一直在增大，故B正确；
C. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，弹力逐渐变大，当重力大于弹力时，小石块受到的合力方向与运动方向相同，做加速运动，动能不断变大，当重力小于弹力时，小石块受到的合力方向与运动方向相反，做减速运动，动能不断变小，因此小石块的动能先增大后减小，故C正确；
D. 从B点下落到C点的过程中，重力不变方向向下，弹力逐渐变大方向向上，因此石块所受合力先减小后增大，故D正确。
13、ACD
【解析】
A、太阳能汽车工作时，太阳能转化为气囊中空气的内能，热空气从后面喷出对外做功推动汽车前进，将内能转化为机械能，故A正确；
B、太阳能汽车主要的能量转化过程是内能转化为汽车的机械能；热机的压缩冲程活塞向上运动，活塞对燃料混合物做功，使得燃料混合物的内能增大，温度升高，因此是将机械能转化为内能，故B错误；
C、太阳能汽车前进时，热空气从后面喷出，对周围的空气施加向后的力，由于力的作用是相互的，周围的空气对汽车产生向前的推动力，故C正确；
D、由于能量转化和转移具有方向性，太阳能可以转化为机械能，而机械能不能再转化回太阳能，故D正确。

三、填空题（本大题共5小题，共10分）
14、0～0.6 11.7
【解析】
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，∵灯泡额定电流为0.3A，∴电流表的量程为0～0.6A；灯泡正常发光时即两端的电压为2.5V时，滑动变阻器接入电路中的电阻最小，∵串联电路的总电压等于各分电阻两端的电压之和，∴滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，R滑＝＝≈11.7Ω。
15、2 3 变大
【解析】
本题考查探究杠杆的平衡条件
【详解】
由杠杆的平衡条件动力乘以动力臂等于阻力乘以阻力臂可知，当在A点悬挂三个钩码时，需要在B点悬挂2个同样的钩码才能让杠杆在水平位置保持平衡；若取走悬挂在B点的钩码，则在C点的测力计的示数应为3N时，杠杆才能在水平位置平衡；当改变测力计的方向时，拉力的力臂会变小，而作用于A点的力和力臂的大小不变，根据杠杆的平衡条件可知，当力臂变小时，拉力将会变大．
16、聚变 不可再生
【解析】
在太阳的内部，氢原子核在超高温下发生聚变，较轻的原子核结合成较重的原子核时，放出巨大的能量，所以说太阳是一个巨大的“核能火炉”；
从可否再生来说，核能需要核燃料，而核燃料不能循环获得，因此核能属于不可再生能源。
17、1 不变
【解析】
物体A浸没在水中，则排开水的体积V排=V=5×10-4m3， 所以物体A受到的浮力： F浮=ρ水gV排=1.0×103kg/m3×10kg×5×10-4m3=5N， 物体A对细线的拉力： F拉=G-F浮=6N-5N=1N； 剪断细线后物体A下沉，物体A的质量不变，则它的惯性不变。
18、电磁波 静止
【解析】
电磁波可以在真空中传播，中继卫星“鹊桥”号是用电磁波为嫦娥四号提供地月通信支持的． 在发射升空过程中，嫦娥四号月球探测器相对于火箭位置不变，所以火箭为参照物探测器是静止的．

四、计算题（本大题共3小题，共29分）
19、 (1) 1.44kg (2) 770Pa (3) 1.2×103Pa
【解析】
(1)圆柱体的高度与容器高度相同为h=20cm=0.2m，则圆柱体的体积为V=S1h=120×10-4m2×0.2m=2.4×10-3m3，则圆柱体的质量为m=ρV=0.6×103kg/m3×2.4×10-3m3=1.44kg。
(2)将圆柱体竖直放在圆柱形容器内，此时容器对水平地面的压力等于容器和圆柱体的总重力，即F=G总=m总g=（m容器+m）g=（0.1kg+1.44kg）×10N/kg=15.4N，则此时容器对水平地面的压强为p===770Pa。
(3)注水后圆柱体对容器底部的压力刚好为零，则此时圆柱体受到水的浮力等于其重力，且此时容器中水的深度刚好等于圆柱体浸在水中的深度。根据F浮=ρ水gV排可得，圆柱体浸在水中得体积为V排=====1.44×10-3m3，则圆柱体浸在水中的深度为h’===0.12m，所以此时水对容器底的压强为p=ρ水gh’=1×103kg/m3×10N/kg×0.12m=1.2×103Pa。
20、（1）8.5×105Pa；（2）2.5h；（3）4.6×105N； 1.5×104Pa。
【解析】分析：（1）飞机在水平地面上，对地面的压力，然后根据 计算飞机对跑道的压强；
（2）确定飞机飞行的最大速度，根据公式可得飞机所需的最短时间；
（3）根据及可得飞机的重力；根据可得水对舱底的压强。
解答：（1）飞机静止在跑道上，对跑道的压力为：；则飞机对跑道的压强为：；
（2）飞机的最大飞行速度为560km/h，由得，飞机所需的最短时间为：；
（3）飞机到达目的地降落后，漂浮在水面上，由漂浮条件可得，由阿基米德原理可得，飞机受到的浮力为：，所以，可得此时飞机的重力为：；水对舱底的压强为：；
答：（1）飞机静止在跑道上时对跑道的压强是8.5×105Pa；
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间是2.5h；
（3）飞机受到的重力是4.6×105N；水对舱底产生的压强是1.5×104Pa。
【点睛】本题主要考查了压强、速度的应用计算，关键要掌握相关的计算公式，同时也用到了漂浮时浮力与重力的特点。
21、（1）0.3 kg ；3×103 Pa （2）6 N
【解析】
（1）根据题意知道，圆柱体橡皮泥的底面积是S=1.0×10-3 m2，高是h=0.2m，所以，橡皮泥的体积是：V=Sh=1.0×10-3 m2 ×0.2m=2×10-4 m3，
由 知道，橡皮泥的质量是：m=ρV=1.5×103 kg/m3 ×2×10-4 m3 =0.3kg；
由G=mg知道，橡皮泥的重力是：G=mg=0.3kg×10N/kg=3N，
即橡皮泥对桌面的压力是：F=G=3N，
故橡皮泥对桌面产生的压强是：=3×103Pa；
（2）因为小船的最大排水体积是：V大=6.0×10-4m3 ，
所以，该船在最大排水时受到的浮力是：F浮=ρ水gV排大=1.0×103 kg/m3 ×10N/kg×6.0×10-4 m3 =6N．

五、作图题（本大题共2小题，共4分）
22、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：

23、
【解析】
先作新鞋B点关于镜面的对称点B′，即为新鞋B点在平面镜中的像，连接AB′与镜面交于一点，即为入射点O（反射点），连接B与入射点O就得到入射光线，光路如下：

六、实验探究题（本大题共3小题，共15分）
24、 3.0 0.44 连接电路时开关没有断开 滑动变阻器的滑片没有移到电阻值为最大的位置 5 0.3
【解析】
（1）当滑片右移时，灯变暗说明连入电阻变大，下面的接线柱选择A，如图所示：

（2）由第3组数据可知，电压表示数为3.0V，电流表示数为0，说明问题出在电压表两接线柱之间的电路，小灯泡灯丝断了，此时电压表测量的是电源电压为3.0V；当小灯正常发光时记录了第2组数据（额定电压及额定电压下的电流），额定功率为：P=UI=2.0V×0.22A=0.44W；
（3）当他连接完最后一根导线，立即看到灯泡发出明亮的光，说明连接电路时开关没有断开，没有将变阻器的滑片调到阻值最大位置；
（4）第一次实验中滑片处于最大阻值处，闭合开关得到第一组数据，滑动变阻器电压为：U1=U总-UL=3.0V-1.3V=1.7V，滑动变阻器最大阻值为：R==10Ω，小明同学实验时，灯泡与滑动变阻器串联，使用的滑动变阻器相同，滑片恰好在滑动变阻器的中点上，所以滑动变阻器接入电路的电阻：R′=0.5R=0.5×10Ω=5Ω；电压表选择0～3V量程，分度值0.1V，则电压为1.5V，根据串联电路的总电压等于各部分电压之和可得：变阻器两端的电压U′=U﹣UL=3.0V-1.5V=1.5V，根据串联电路电流处处相等，所以灯泡电流为：IL＝I′＝==0.3A。
25、守恒 可以 质量相同时，物体的速度越大，动能越大 大 相同 不变
【解析】
（1）因为是光滑的斜面，没有摩擦，所以在斜面上滑下的小球没有能量的损耗，在能量转化过程中能量是守恒的；若不用木块B，在桌面上铺一条毛巾，接触面的粗糙程度相同，小球克服摩擦力做功，可以用小球在毛巾表面滚动的距离来体现动能的大小；
（2）同一钢球从不同的高度滚下，位置高的滚到斜面底端的速度就大，把木块推得越远说明运动的木块做功多，动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，钢球的速度越大，动能就越大；
（3）让质量不同的钢球从同一高度滚下，小球到达斜面底端时的速度就是一定的，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大；两次实验中，木块B对水平面的压力和接触面的粗糙程度不变，木块B所受的滑动摩擦力不变；
【拓展】
斜面光滑，钢球从斜面静止滑下后，重力势能全部转化为动能，增大斜面的倾角，钢球从同一高度处由静止滑下，重力势能全部转化为动能，重力势能不变，动能不变，钢球的速度不变，撞击木块后，木块在水平面上移动的距离不变．
26、 将电流表指针调零 B B 正 2.0 40
【解析】
（1）根据表中电流大小，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中与电阻串联，如下图所示：

（2）连接电路时，发现电流表指针如图丙，则接下来应将电流表指针调零；连接好电路闭合开关前，滑动变阻器滑片P应处于阻值最大处的B端；
（3）A．若电阻R短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
 B．若电阻R断路，电流表示数为0，则电压表串联在电路中，电压表与电源连接，测电源电压，有示数，符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D、若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
（4）实验记录的多组数据如表所示。纵向分析表数据知，电压为原来的几倍，通过的电流为原来的几倍，可得出結论：当电阻一定时，通辻导体中的电流与电压成正比；
（5）滑动变阻器的最大阻值为20Ω，如图丁所示，电压表选用小量程，分度值为0.1V，电压表的示数为2V；由串联电路电流的规律可知①，将滑动变阻器滑片移动至中点位置，电压表示数增大至2. 4V，由串联电路电流的规律可知②，由①②得到Rx=40Ω。
