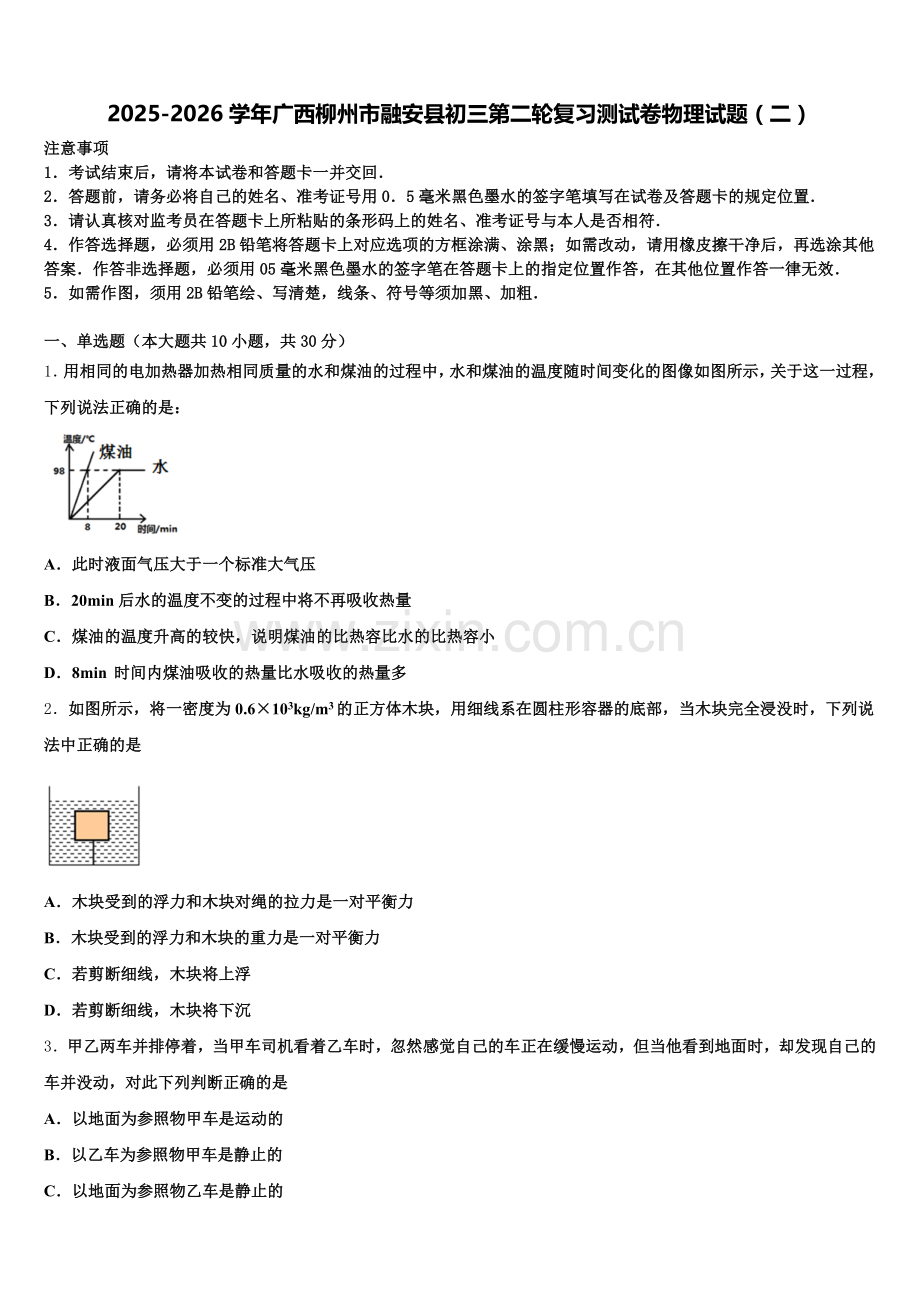

2025-2026学年广西柳州市融安县初三第二轮复习测试卷物理试题（二）
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．用相同的电加热器加热相同质量的水和煤油的过程中，水和煤油的温度随时间变化的图像如图所示，关于这一过程，下列说法正确的是：

A．此时液面气压大于一个标准大气压
B．20min后水的温度不变的过程中将不再吸收热量
C．煤油的温度升高的较快，说明煤油的比热容比水的比热容小
D．8min 时间内煤油吸收的热量比水吸收的热量多
2．如图所示，将一密度为0.6×103kg/m3的正方体木块，用细线系在圆柱形容器的底部，当木块完全浸没时，下列说法中正确的是

A．木块受到的浮力和木块对绳的拉力是一对平衡力
B．木块受到的浮力和木块的重力是一对平衡力
C．若剪断细线，木块将上浮
D．若剪断细线，木块将下沉
3．甲乙两车并排停着，当甲车司机看着乙车时，忽然感觉自己的车正在缓慢运动，但当他看到地面时，却发现自己的车并没动，对此下列判断正确的是
A．以地面为参照物甲车是运动的
B．以乙车为参照物甲车是静止的
C．以地面为参照物乙车是静止的
D．以甲车为参照物乙车是运动的
4．小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是

A．DE段是冰的熔化过程，水的凝固点是100℃
B．AB、CD段物质在吸热，BC、DE段物质没有吸热
C．BC段温度保持不变，说明冰是晶体
D．AB段物质为固态，B时刻物质一定是固液共存态
5．如图所示，关于电磁现象，下列说法正确的是

A．甲图，把小磁针放在地理赤道附近，小磁针静止时磁针N极指向地理南极附近
B．乙图，通电线圈在磁场作用下转动，机械能转化为电能
C．丙图，利用“电生磁”将铁钉磁化，利用安培右手定则可判定铁钉上端为S极
D．丁图，当用力让线圈发生转动时，电流表就有电流通过，利用此原理可制成电动机
6．为了提高全民健身意识，增强国民体质，居民区里安装了图所示的健身器材．健身器材的下列特点在使用过程中可以减小摩擦的是
A．划船器座椅上的凸起圆点
B．背部按摩器上的凸起圆点
C．漫步机上的脚踏滚动圆环
D．腿部按摩器上的楞条形花纹
7．北京时间2006年1月20日，新视野号探测器从美国卡纳维拉尔角发射升空，踏上近10年，超过50亿公里飞往冥王星的漫漫征程。2015年7月14 日，北京时间凌晨4点新视野拍摄了最新的冥王星图象，这也是迄今清晰度最高的图象。下列说法不正确的是（　　）
A．火箭的燃料是氢气，通常情况下通过压缩体积的方法使氢气液化后使用
B．火箭发射升空时其尾部的“白气”是雾状小水滴
C．图象是通过超声波传回地面的
D．以地球为参照物冥王星是运动的
8．如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（ ）

A．电流表A的示数发生变化，电阻R断路
B．电压表V的示数发生变化，小灯泡L短路
C．电压表V的示数发生变化，小灯泡L断路
D．电流表A的示数发生变化，电阻R短路
9．2018年4月30日东坡国际半程马拉松比赛在眉山市湿地公园隆重举行，若甲、乙两位运动员同时从起跑线起跑并做匀速直线运动，他们的路程时间s﹣t图象是如图所示，a、b、c三条图线中的两条，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m，则（ ）

A．甲的s﹣t图象一定为aB．乙的s﹣t图象一定为c
C．甲的s﹣t图象可能为bD．乙的s﹣t图象可能为a
10．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
二、多选题（本大题共3小题，共12分）
11．如图所示，小伟家的水平桌面上有一个圆柱形油桶，油桶高40cm，底部直径为30cm，装满油后总重300N。下列说法中正确的是

A．要使底部O稍稍离开地面，他至少应对油桶施加90N的力
B．他用水平力没推动油桶，但他用了力，所以他对油桶做了功
C．他用水平力没推动油桶，此时推力等于摩擦力
D．油桶在桌面上运动时，桌面对油桶的支持力和油桶对桌面的压力是一对平衡力
12．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中正确的是

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发 光时，滑动变阻器接入电路的阻值为3Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
13．如图所示，两个底面积相同的薄壁容器甲乙分别装有密度为ρa，ρb的液体，放置在水平桌面上，现将同一物块(密度为ρ)分别放入两容器中，物块静止时两容器中液面等高．下列说法正确的是

A．液体密度与物体密度的关系为ρa＜ρb＜ρ
B．放入物块后，乙容器底受到液体的压强较大
C．放入物块后，乙容器底受到液体的压力较大
D．放入物块后，甲容器对桌面的压强增加量较大
三、填空题（本大题共5小题，共10分）
14．已知ρ铝＜ρ铜，体积相等的实心铝球和实心铜球，_____球的质量大．冰的密度小于水的密度，冰熔化成水后质量_____，体积_____．（选填“变大”“变小”或“不变”）
15．发射“嫦娥四号”的长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的_____大的优点：探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，整流罩温度迅速升高，在这个过程通过_____（选填：“做功”或“热传递”）增大了它的内能，由于整流罩不善于导热并且熔点高，因此能对探测器起到保护装置．
16．商场里的保洁员在拖过地后，常用电风扇对着地面吹，这样做的目的是通过加快空气流动来加快 （填物态变化的名称），使地面尽快变干。
17．小明学习了磁的相关知识，回到家里，他取下台灯灯罩，把一个U形磁铁放到正在发光的白炽灯泡外面（如图所示），他惊讶地发现了灯丝在晃动；移去磁铁后，灯丝不再晃动，由此小明猜想到：
灯丝的晃动可能是因为_____。家庭电路电流的特点是_____。
18．如图所示，一束太阳光通过三棱镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫_____；如果在白色光屏前放置一块红色玻璃，我们在白屏上能看到_____；如果将白色光屏换成绿色纸板．我们能看到_____．

四、计算题（本大题共3小题，共29分）
19．在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V10W”的字样，滑动变阻器R标有“30Ω 1A”的字样。（灯丝电阻不随温度变化）求：
灯正常发光时的电阻。若电流表的示数为0.4A，求滑动变阻器接入电路的阻值。用电阻替换小灯泡L，移动滑片P由距离左端三分之一的位置逐渐向右移动，当恰好使两个电表偏离零刻度线的角度相同时（电流表、电压表的表盘如图乙所示），求定值电阻的阻值。
20．某次物理活动举行了“造船”比赛，他们用的材料是密度为1.5×103kg/m3的橡皮泥，其中王强同学选了一块竖立在水平桌面上的圆柱体橡皮泥，它的底面积为1.0×10-3 m2、高为0.2m，最后造出了最大排水体积为6.0×10-4m3的小船．（ρ水=1.0×103kg/ m3，g取10N/kg）求：王强同学所选橡皮泥的质量以及橡皮泥对桌面产生的压强．王强同学造的船在水中最大排水时受到的浮力．
21．如图所示，一边长为10cm的正方体A浸没在水中，绳端所需拉力为15N,在物体浸没在水中的过程中，该滑轮组的机械效率为80%，在不计绳重和摩擦的情况下，请计算：
物体A对动滑轮的拉力F’；物体A的密度。
五、作图题（本大题共2小题，共4分）
22．使用撬棒，把滚落在公路上的石块1移动，如图所示，若要求用力最小．请在撬棒上标出支点0的位置，并画出这个最小的力F．

23．如图，请作出凸透镜的入射光线和进入水中的折射光线．

六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡电功率”的实验中，选用如图甲所示的实验器材，其中电源电压为，小灯泡额定电压为（其灯丝电阻约为）。

（1）为了顺利完成该实验探究，下列三种规格的滑动变阻器肯定可以选用的是__________（选填“A”、“B”或“C”）；
A．“10Ω 1.0A”的滑动变阻器
B．“15Ω 0.5A”的滑动变阻器
C．“20Ω 1.0A”的滑动变阻器
（2）闭合开关，将滑片移动到某一位置时，发现电压表的示数如图乙所示；为了测量小灯泡的额定功率，接下来的详细的操作步骤是__________________；
（3）已知通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：该小灯泡的额定功率为_______W.
（4）用如图甲所示的方法测量小灯泡的电功率，为减小测量误差，所选用的电压表的内阻值应________（选填“远小于”、“接近”或“远大于”）小灯泡的灯丝阻值。
25．有下列A、B两组器材：
A组：天平（ 量程0～200g，分度值0.2g ），量筒（ 量程0～100ml，分度值1ml ），弹簧测力计（量程0～5N，分度值0.2N ）
B组：细线、水、盐水、小石块（体积约10cm3）、正方体木块（边长a＝10cm）、两个相同的烧杯
请在A组只选一种器材，B组中可以任选若干种所需器材，将所选的器材组合使用，设计一种精确测量盐水密度的实验方法．
要求：写出选用的实验器材；写出实验步骤和用已知量和测量量表示的盐水密度表达式．
26．小聪同学为了测量酱油的密度，进行以下实验：
将待测酱油倒入烧杯中，用已调好的天平测量烧杯和酱油的总质量（如图甲所示）．由图可知烧杯和酱油的总质量是_________g；将烧杯中的酱油倒入一部分到量筒中（如图乙），量筒中酱油的体积是_________cm1；用已调好的天平测量剩余酱油和烧杯的总质量（如图丙所示），由此可知酱油的密度是_______kg/m1．小刚设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度值_________（选填“偏大”或“偏小”）．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 由图可以看出，水的沸点小于100℃，所以此时液面气压小于一个标准大气压，故A错误；
B. 20min后，水沸腾，继续吸收热量，但水的温度不变，故B错误；
C. 根据可知，用相同的电加热器加热相同质量的水和煤油的过程中，煤油的温度升高的较快，说明煤油的比热容比水的比热容小，故C正确；
D. 用相同的电加热器加热相同质量的水和煤油，8min 时间内煤油吸收的热量跟水吸收的热量一样多，故D错误。
2、C
【解析】
AB．因为木块在绳子拉力、浮力和重力三个力的作用下而处于静止状态的，所以木块受到的绳子拉力、浮力和重力三个力平衡，所以木块受到的浮力和木块对绳的拉力不是一对平衡力，木块受到的浮力和木块的重力也不是一对平衡力，故AB选项错误；
CD．剪断细线前，F浮=G+F拉 即F浮＞G，所以剪断细线后，木块将上浮，故选C正确，D错误．
3、D
【解析】
甲乙两车并排停着，当甲车司机看着乙车时，以甲车为参照物时，乙车是运动的，以地面为参照物时，发现自己的车并没动，故ABC错误，D正确．
4、C
【解析】
A．BC段是冰水混合物，是冰的熔化过程，水的凝固点是0℃，DE段是水的沸腾过程，水的沸点是100℃，故A选项错误．
B．AB、CD段物质在吸热，BC是冰的熔化过程、DE段是水的沸腾过程，温度虽保持不变，但都要吸热，故B选项错误．
C．晶体在熔化过程中吸收热量，温度保持不变，BC段温度保持不变，说明冰是晶体，故C选项说法正确．
D．B时刻物质可能是固态或固液共存态．故D选项错误．
5、C
【解析】
A.甲图，把小磁针放在地理赤道附近，小磁针静止时磁针N极指向地理北极附近，故错误；
B.乙图，通电线圈在磁场作用下转动，电能转化为机械能，故错误；
C.丙图，利用电生磁将铁钉磁化，利用安培定则可判定铁钉下端为N极，上端为S极，故正确；
D.丁图，当用力让线圈发生转动时，电流表就有电流通过，工作原理是法拉第电磁感应现象，利用此原理可制成发电机，故错误。
6、C
【解析】
A、划船器座椅上的凸起圆点，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不符合题意；
B、背部按摩器上的凸起圆点，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不符合题意；
C、漫步机上的脚踏滚动铁管，是用滚动代替滑动来减小摩擦．故C符合题意；
D、腿部按摩器上的楞条形花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不符合题意．
7、C
【解析】
A、火箭的燃料氢就是用压缩体积的方法使它液化的，液化后的好处是可以大大的减小体积，可以节省空间。故A正确；
B、发射台下是水池，而让火焰喷射到水中，则水是从液态变为气态的水蒸气，即发生汽化，从而能从周围吸取热量；这些水蒸气散发到空气中，遇到冷空气液化成的小水珠就是我们看到的“白气”，故B正确。
C、声波、超声波、次声波不能在真空中传播，新视野号探测器是通过电磁波向地面传输信息的，故C错误。
D、选择地球为参照物，冥王星和地球之间发生位置的变化，以地球为参照物，冥王星是运动的。故D正确。
8、C
【解析】
如果电阻R断路，当开关S闭合后，两表示数均无变化，故A错；如果小灯泡L短路，当开关S闭合后，两表示数都有变化，故B错；如果小灯泡L断路，当开关S闭合后，只有电压表示数变化，电流示数不变，故C正确；如果电阻R短路，当开关S闭合后，两表均有示数变化，故D错；应选C．
9、A
【解析】
【解答】解：由s﹣t图象可知， vavbvc；t＝5s时，a、b、c 通过的路程分别约为1m、2.5m、5m 所以sa﹣sb2m，sa﹣sc2m，sb﹣sc2m；由题目条件知，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m；可判断，甲的s﹣t图象一定是图线a；乙可能是图线b，也可能是图线c；故选：A。
点睛：根据s﹣t图象找出同一时刻a、b、c对应的路程，然后由速度公式判断三图象对应速度的大小关系；由图象判断5s内，三图象的路程差；根据图象a、b、c的速度及它们5s的路程差，根据题意选择答案。
10、C
【解析】
A．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A项错误；
B．由题意和图像可知该同学研究的是电流和电阻的关系，实验中要控制两端的电压不变（即电压表示数不变），由图乙知，电流与电阻之积（即两端的电压）：
，
即电压表示数保持2.5V不变，故B项错误；
C．由图乙知，电流最大为0.5A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：

由图乙知，电流最小为0.1A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：

所以，滑动变阻器阻值变化范围为，故C项正确；
D．根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大（大于2.5V），探究电流与电阻关系的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压使电压表的示数减小为2.5V，根据分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D项错误。

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
如图所示：

A、要使底部O稍稍离开地面，应该以D为支点，阻力和阻力臂不变，要对油桶施加的力最小，根据杠杆平衡条件可知动力臂最大，应以AD为动力臂，AD===50cm；此时动力为F，阻力为G=300N，阻力臂l2=OD=×30cm=15cm，根据杠杆平衡条件得到F×AD=G×l2，F==90N，故A正确；
B、他用水平力没推动油桶，没在力的方向上通过距离，故不做功，故B错误；
C、他用水平力没推动油桶，油桶处于静止状态，推力和摩擦力是平衡力，由二力平衡的条件得到推力等于摩擦力，故C正确；
D、地面对油桶的支持力和油桶对地面的压力没有作用在同一个物体上，不是平衡力，故D错误。
12、ABC
【解析】
A.当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，由图象可知,当电压表示数为1.5V时，电路中的电流I＝0.3A，由 可得，滑动变阻器两端的电压： =0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝UL+U滑＝1.5V+3V＝4.5V，故正确；
B.由图象可知，灯泡两端的电压为3V时，电路中的电流I′＝0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以灯泡的额定功率： ＝3V×0.5A＝1.5W，故正确；
C. 小灯泡正常发 光时，滑动变阻器两端的电压：U滑′＝U﹣UL额＝4.5V﹣3V＝1.5V，滑动变阻器接入电路中的电阻： ，故正确；
D. 小灯泡正常发 光时，滑动变阻器消耗的电功率： =1.5V×0.5A=0.75W，故不正确．
13、BC
【解析】
A.根据浮沉条件可知，甲中物块悬浮，所以ρa=ρ，乙中物块漂浮，所以ρb＞ρ，即ρb＞ρa=ρ，故A错误；
B.由选项A分析可知ρb＞ρa，根据液体压强公式 可知乙容器底受到液体的压强较大，故B正确；
C.由选项B分析可知乙容器底受到液体的压强较大，根据公式 可知乙容器底受到液体的压力较大，故C正确；
D. 容器对桌面的压强增加量 ，因为甲乙容器中增加的重力均来自同一小物块，所以容器对桌面的压强增加量相同，故D错误．

三、填空题（本大题共5小题，共10分）
14、铜球 不变 变小
【解析】
单位体积的某种物质的质量叫做这种物质的密度；质量是物体本身的一种属性，与状态无关；密度是物质本身的一种特性，与状态和温度有关，与质量、体积无关．
【详解】
由公式m=，体积相等的实心铝球和实心铜球，，所以，铜球的质量大；冰的密度是0.9×103kg/m3，它表示的物理意义是体积是1m3的冰，质量为0.9×103kg；冰熔化成水时，它的质量不变，密度变大，由公式V=知，体积变小；
15、热值 做功
【解析】
长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的热值大的优点，同样质量的氢燃料与其它燃料相比，释放内能大，做功多，故用氢做燃料；
探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，克服摩擦做功，机械能转化为内能，使整流罩温度迅速升高，所以在这个过程是通过做功的方式增大了内能．
16、汽化或蒸发。
【解析】拖过地后地面的水变成水蒸气蒸发到空气中，有液态到气态为汽化。汽化两种方式蒸发和沸腾。影响蒸发的因素有三种：温度，表面积和表面空气流动速度。
17、 (1)磁场对电流有力的作用 (2)电流的方向发生周期性的改变
【解析】
发光的灯泡中有电流通过，电流处于磁场中，要受到力的作用，会引起灯丝运动；但是家庭中用电器通过的是交流电，也就是电流的方向发生周期性的改变，所以灯丝受到的力的方向不断改变，于是会引起灯丝晃动。
18、光的色散 红光 黑色
【解析】
太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；如果在白屏与棱镜之间竖直放一块红色玻璃，红色玻璃只能透过红光，则白屏上其他颜色的光消失，只留下红色；在如果将白色光屏换成绿色纸板，因绿色纸板将吸收红光，所以白屏上将没有光反射出来，将看到黑色。

四、计算题（本大题共3小题，共29分）
19、（1）10Ω（2）20Ω（3）15Ω
【解析】
（1）由小灯泡L标有 “10V 10W”可得灯正常发光时的电阻：===10Ω；
（2）若电流表的示数为0.4A，电路的总电阻：===30Ω，滑动变阻器接入电路的阻值：=-=30Ω-10Ω=20Ω；
（3）因电源电压为12V，且滑片P由距离左端三分之一的位置逐渐向右移动，电压表与电流表指针位置相同，所以=7.5V，=0.3A，定值电阻的阻值：===15Ω.
20、（1）0.3 kg ；3×103 Pa （2）6 N
【解析】
（1）根据题意知道，圆柱体橡皮泥的底面积是S=1.0×10-3 m2，高是h=0.2m，所以，橡皮泥的体积是：V=Sh=1.0×10-3 m2 ×0.2m=2×10-4 m3，
由 知道，橡皮泥的质量是：m=ρV=1.5×103 kg/m3 ×2×10-4 m3 =0.3kg；
由G=mg知道，橡皮泥的重力是：G=mg=0.3kg×10N/kg=3N，
即橡皮泥对桌面的压力是：F=G=3N，
故橡皮泥对桌面产生的压强是：=3×103Pa；
（2）因为小船的最大排水体积是：V大=6.0×10-4m3 ，
所以，该船在最大排水时受到的浮力是：F浮=ρ水gV排大=1.0×103 kg/m3 ×10N/kg×6.0×10-4 m3 =6N．
21、（1）24N（2）3.4×103kg/m3
【解析】
(1)绕过动滑轮的绳是两股，n=2，滑轮组的机械效率为80%，即，则F’=2F✖0.8=2✖15N✖0.8=24N；
(2) 物体浸没在水中的过程中，有GA=F浮+F’=ρ水gV+ F’=103kg/m3✖10N/kg✖(10✖10-2m)3+ F’=10N+24N=34N，所以物体的密度：。
答：(1) 物体A对动滑轮的拉力F’24N；
(2)物体A的密度是3.4×103kg/m3。

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：杠杆的支点是指杠杆围绕转动的固定点，因此，找到在杠杆转动时，那个不动的点尤为重要．要使杠杆更省力，杠杆动力臂就得更长，因此，分析出哪种用法时动力臂更长，就说明此时最省力．
解：
读图可知，当用力撬石块1时，杠杆围绕A点（撬棒与地面接触的那个点）转动，即以A为支点；
以A为支点时，杠杆最长的动力臂为AB，根据杠杆平衡条件可知，此时动力最小；过点B作垂直于最长力臂AB的力，方向斜向左上方，如图所示：

23、
【解析】
经凸透镜折射后过凸透镜焦点的光线，入射光线一定平行于主光轴，光由空气斜射入水中，折射角小于入射角，作图如图所示：

六、实验探究题（本大题共3小题，共15分）
24、C 将滑动变阻器的滑片慢慢向左移动，使电压表示数为，并记下电流表示数 0.5 远大于
【解析】
（1）电源电压U=6V，灯泡正常工作时，灯泡额定电压：UL=2.5V，滑动变阻器两端电压：U滑=6V-2.5V=3.5V，灯泡的电阻约为RL=12Ω，电路中电流为，此时滑动变阻器连入阻值R滑==≈16.7Ω，所以应选“20Ω 1.0A”的滑动变阻器，故C符合题意；
（2）由图乙可知，电压表使用0-3V量程，分度值0.1V，示数为2.2V，要测量小灯泡的额定功率，需增大灯泡两端的电压，根据串联电路的分压原理，应减小滑动变阻器连入阻值，即向左端移动，使灯泡两端的电压为2.5V，记录电流表的示数；
（3）由小灯泡的电流随它两端电压变化的关系图象可知：当电压为2.5V时，电流为0.2A，所以灯泡额定功率为：P=UI=2.5V×0.2A=0.5W；
（4）由图可知，电压表与灯泡并联在一起，电流表接在电路中，测量的是通过灯泡和电压表的总电流；在数据处理时，把电流表的示数作为灯泡的电流，故通过电压表的电流越小越好，根据并联分流原理可知所选用的电压表的阻值应远大于小灯泡的阻值。
25、（1）选用的实验器材：天平，两个烧杯，水，盐水，细线，石块
（2）①将天平放在水平桌面上调节横梁平衡，用调好的天平测出烧杯和适量水的总质量M1
②保持烧杯仍在天平左盘，把石块用细线吊着浸没在烧杯内水中（石块不接触烧杯且水无溢出）向天平右盘添加砝码或移动游码使天平重新平衡，测出此时总质量m2；
③用调好的天平测出另一只烧杯和适量盐水的总质量m3；
④保持烧杯仍在天平左盘，把石块用细线吊着浸没在烧杯内盐水中，石块不接触烧杯且盐水无溢出，向天平右盘添加砝码或移动游码使天平重新平衡，测出此时总质量ml4；
⑤则盐水的密度为ρ盐水=ρ水
【解析】
（1）根据实验原理，若没有量筒，液体体积无法直接测量时，需要借助水，用细线吊着石块浸没在水中和液体中时，所受浮力与液体的密度成正比．即石块排开液体的质量与液体的密度成正比，利用水的密度是已知的，即可求出液体的密度．
所以在A组选天平，在B组选两个相同的烧杯、水、盐水、细线、石块．
（2）实验步骤：
①将天平放在水平桌面上调节横梁平衡，用调好的天平测出烧杯和适量水的总质量m1
②保持烧杯仍在天平左盘，把石块用细线吊着浸没在烧杯内水中（石块不接触烧杯且水无溢出）向天平右盘添加砝码或移动游码使天平重新平衡，测出此时总质量m2；
③用调好的天平测出另一只烧杯和适量盐水的总质量m3；
④保持烧杯仍在天平左盘，把石块用细线吊着浸没在烧杯内盐水中，石块不接触烧杯且盐水无溢出，向天平右盘添加砝码或移动游码使天平重新平衡，测出此时总质量m4；
⑤根据 ，则盐水的密度为．
26、72.4 40 1.11×101 偏大
【解析】
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯和酱油的总质量是m1＝50g20g2.4g＝72.4g；(2)量筒的分度值为2cm1,量筒中酱油的体积为V＝40cm1；(1)剩余酱油和烧杯的质量为m2＝27.2g，量筒中酱油的质量为m＝m1−m2＝72.4g−27.2g＝45.2g，酱油的密度为ρ＝＝1.11g/cm1＝1.11×101kg/m1(4)小刚不可能把烧杯内的酱油全部倒入量筒内,导致测量的酱油的体积偏小,由公式ρ＝知：密度测量结果偏大．
