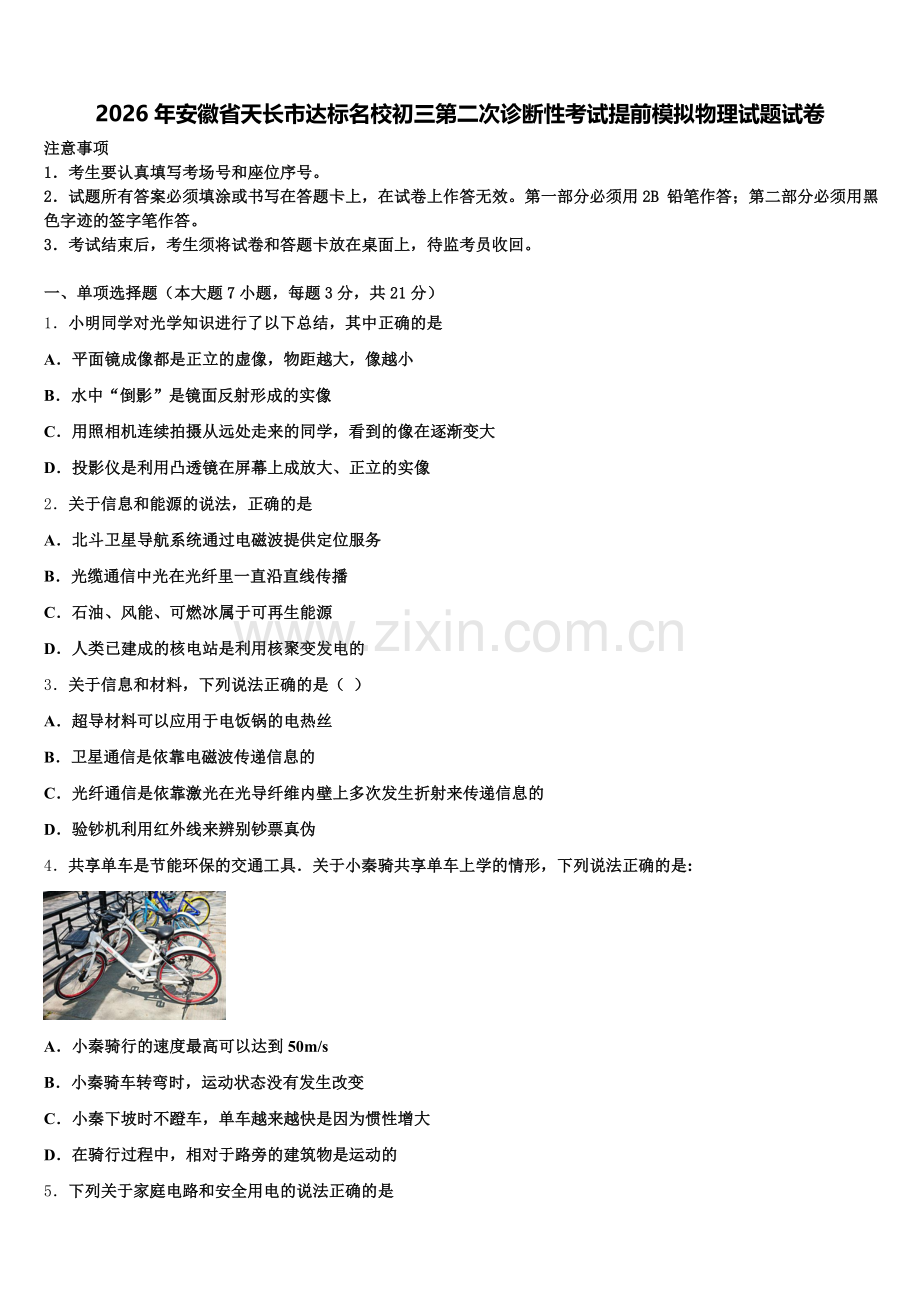

2026年安徽省天长市达标名校初三第二次诊断性考试提前模拟物理试题试卷
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小明同学对光学知识进行了以下总结，其中正确的是
A．平面镜成像都是正立的虚像，物距越大，像越小
B．水中“倒影”是镜面反射形成的实像
C．用照相机连续拍摄从远处走来的同学，看到的像在逐渐变大
D．投影仪是利用凸透镜在屏幕上成放大、正立的实像
2．关于信息和能源的说法，正确的是
A．北斗卫星导航系统通过电磁波提供定位服务
B．光缆通信中光在光纤里一直沿直线传播
C．石油、风能、可燃冰属于可再生能源
D．人类已建成的核电站是利用核聚变发电的
3．关于信息和材料，下列说法正确的是（ ）
A．超导材料可以应用于电饭锅的电热丝
B．卫星通信是依靠电磁波传递信息的
C．光纤通信是依靠激光在光导纤维内壁上多次发生折射来传递信息的
D．验钞机利用红外线来辨别钞票真伪
4．共享单车是节能环保的交通工具．关于小秦骑共享单车上学的情形，下列说法正确的是:

A．小秦骑行的速度最高可以达到50m/s
B．小秦骑车转弯时，运动状态没有发生改变
C．小秦下坡时不蹬车，单车越来越快是因为惯性增大
D．在骑行过程中，相对于路旁的建筑物是运动的
5．下列关于家庭电路和安全用电的说法正确的是
A．用电器失火时，必须即泼水救火
B．空气开关“跳闸”后，应立即重新合上
C．使用测电笔时，手应接触笔尖金属体
D．检查和维修电路时，应先断开电源开关
6．如图所示，把一根中间戳有小孔的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。则

A．吸管带正电
B．吸管与玻璃棒带同种电荷
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
7．生活中处处有物理，以下说法不正确的是
A．用吸盘挂钩挂铲子，是利用大气压强
B．把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是相互的
C．运动鞋底上刻有凹凸不平的花纹，是为了减小摩擦
D．土豆沉入水盆底部，是由于水的密度小于土豆的密度
二、填空题（本大题7小题，共21分）
8．小明发现家里空调的插头线比冰箱插头线要粗，这是因为_______。
9．将质量忽略不计的定滑轮固定于烧杯的底部，并注入适量的水．然后把烧杯放到台秤的托盘上，台秤的示数为m1．将质量为m的正方体木块A，通过细绳，绕过定滑轮挂到测力计上，并拉动测力计，使木块浸没水中．将此装置放到台秤的托盘上，如图所示，此时读出台称示数为m2，试用题中已知物理量计算出测力计的拉力F=__________，木块受到的浮力F浮=__________．

10．北斗卫星导航系统是中国自行研制的全球卫星导航系统，具有定位、导航和通讯等功能．北斗卫星导航系统利用_________传递信息，这种信号________（选填“能”或“不能”）在真空中传播．
11．如图所示是利用太阳能电源工作的一种新型动力车。它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A。
太阳能电池将太阳能转化为电能的效率是_____。电动机正常工作时，将电能主要转化为_____ 能。若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是_____m/s。
12．平静湖面的上空，一只鸟正冲向水面捕食，它在湖水中的像是_____像（选填“虚”或“实”），鸟在向下俯冲的过程中，像的大小___________（选填“逐渐变大”、“逐渐变小”或“不变”）．
13．初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、_______定律和_______定律．
14．用吸管“吸”盒装牛奶时，牛奶是在_______作用下被“吸“入口中的；吸完牛奶后，盒子变扁了，说明力可以改变物体的_______．
三、作图题（共7分）
15．画出静止在斜面上的木块受到的重力和摩擦力的示意图。

16．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．

17．在图中地面上的人利用滑轮组拉起物体的绕线方式．
（______）

四、实验题（本大题共5小题，共20分）
18．如图所示为探究“凸透镜成像规律”的实验装置。

（1）实验前要调节烛焰、凸透镜、光屏的中心大致在同一高度，目的是_____；
（2）当蜡烛与凸透镜的距离在f和2f之间时，在凸透镜的另一侧移动光屏，会在光屏上得到一个清晰的像，生活中的_____（选填“照相机”、“投影仪”或“放大镜”）应用了这个规律。
（3）实验中，将蜡烛向远离凸透镜方向移动，若在光屏上还能够得到清晰的像，应将光屏_____（选填“远离”或“靠近”）凸透镜移动，或者保持透镜和光屏均不动，凸透镜和蜡烛之间放置一个焦距适当的_____（凸/凹）透镜也能实现，_____（近视/远视）眼就是利用这种透镜矫正的。
19．小明和小红使用不同器材分别对液体的密度进行测量，请将他们的实验步骤补充完整：

（1）小明将天平放在水平台面上，将游码移到标尺的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向________端移动．
（2）将盛有适量液体的杯子放在调节好的天平左盘内，测出杯子和液体的总质量为128g．然后将杯中液体的一部分倒入量筒中，如图乙所示，再将盛有剩余液体的杯子放在天平左盘内，改变砝码的个数和游码的位置，使天平横梁再次在水平位置平衡，此时右盘中砝码质量和游码在标尺上的位置如图丙所示，则杯子及杯内剩余液体的总质量为_______g．
（1）根据上述实验数据计算液体的密度为__________kg/m1．
（拓展）
（4）小红利用一个装有足量的水的大水槽，一把刻度尺，一只平底试管（厚度忽略不计），对液体密度进行了测量：
①将平底试管放入水槽中，使其竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h1；
②_______________,用刻度尺测出平底试管底部到水面的距离h2；
③再用刻度尺测出_____________；
已知水的密度为ρ水,利用上述测量出的物理量和已知量计算液体密度的表达式是：ρ液=________．
20．小明用光具座、光源F、凸透镜光屏等器材探究“凸透镜成像规律”．

（1）如图甲所示将光源放在30m刻度处时，移动光屏可得倒立、等大的清晰像凸透镜的焦距是_____cm；
（2）把光源向左移至20cm刻度处时调整光屏到适当位置在光屏上可得_____（选填“等大”或“缩小”或“放大”）的清晰像；
（3）把光源放在35cm刻度处时，调节光屏到适当位置在光屏看到的清晰像是图乙中的_____．
21．如图甲所示，该实验装置的名称是__________.使用前应检查装置是否漏气，当用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边液面的高度几乎不变，则说明装置________ (填“漏气”或“不漏气”).图乙和图丙是将该装置的探头放入水中不同深度的情况，比较后得出的结论是液体内部的压强随深度的增加而 __________-(填“增大”“减小”或“不变”);比较图丙和图丁，得出的结论是液体内部的压强与____ 有关.

22．某同学探究杠杆平衡条件时，使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离相等．如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向___（选填“左”或“右”）端调节，其目的是为了便于直接读出____；杠杆水平平衡后，在杠杆上的A点悬挂了2个钩码，如图乙所示，为使杠杆保持水平平衡，应在B点悬挂___个钩码，如果用弹簧测力计在B点竖直向上拉，则______（选填“能”或“不能”）使杠杆保持水平平衡．

五、计算题（本大题共2小题，共13分）
23．“五•一”黄金周，征征和妈妈到无锡旅游，买了一只宜兴茶壶，如图所示．她听说宜兴茶壶是用宜兴特有的泥土材料制成的，很想知道这种材料的密度．于是她用天平测出壶盖的质量为44.4g，再把壶盖放入装满水的溢水杯中，并测得溢出水的质量是14.8g．
溢出水的体积是多少？请你帮征征算出这种材料的密度是多少？若测得整个空茶壶的质量为159g，则该茶壶所用材料的体积为多大？
24．瑞瑞妈妈为了让他有个好身体新买了一个煮蛋器，其外观如图所示该煮蛋器一次可煮6只鸡蛋，铭牌如表某次，瑞瑞关闭了家中其他的用电器妈妈将6只质量均为50g的鸡蛋装人煮蛋器，通电一段时间后，瑞瑞观察到标有3000r/（kW•h）”的电能表在这段时间内转了60r，同时煮蛋器中水开始沸腾断开电源，再过2min，妈妈从煮蛋器中取出鸡蛋，瑞瑞发现鸡蛋已经完全煮熟了则：

型号
2010A
额定电压
220V
额定功率
400W
净重
0.2kg
防触电类型
一级
（1）煮蛋器工作的时间是多少？若鸡蛋的初温为20℃，煮蛋器中水的沸点为100℃，则本次煮鸡蛋的过程中鸡蛋吸收的热量是多少？鸡蛋的比热容为2.1×103J/（kg•℃）该煮蛋器煮鸡蛋的效率是多少？
六、综合能力题（本大题共3小题，共18分）
25．如图甲是一种新型电辅式太阳能热水器，可以在天气差、吸热功率小的情况下，启动电热管对水加热补偿，下表是其铭牌上的一组主要技术参数（吸热功率是指在阳光照射下，集热管每秒钟吸收的太阳辐射的能量）。图乙是热水器储水箱水位探测电路原理图，其中电源电压为24V，A为水位指示表（由量程为0～0.6A电流表改成），R0阻值为10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。
容积/L
集热管采光面积/m2
吸热功率/KW
额定电压/v
电热管额定功率/KW
160
2
1～2
220
2
太阳能热水器主要是将太阳能转化为________能，由图丙可知，储水箱水越深，电流表示数越______（选填“大”或“小”）若冬季集热管平均吸热功率1250W，热水器的效率为56%，白天阳光照射8h，那么有多少焦耳太阳能转化为水的内能？ ______若只采用电加热的方式，将储水箱中25kg的水由20℃加热到40℃，正常需通电多长时间？（假设电热全部被水箱中的水吸收且水无热损失）________为了保证电流表的安全，水箱中的水深最多为多少米____；此时R0的功率是多少？______
26．阅读《共享单车》回答。
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体。一个成年人在水平路面上骑车时所受阻力大约20N。
近年来，我国多个城市推出了多种新型共享单车，北京市的许多街道旁也随处可见，如图所示。这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些。

单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态，其工作原理如图所示。用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发云铃系统送解锁指令，单车执行解锁指令自动开锁，用户便可以开计费结果与信息始骑行，手机APP就显示计睦、计价等信息。
此外，此种单车的第一次代，当用户在骑行过程中踩动状态和定位上报脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要。
请根据上述材料，回答下列问：此种单车和手机之间是利用____________传递信息的。若此早种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率2.4GHz，则该GPS信号的波长_________手机蓝牙通信信号的波长。（选填“大于”或“小于”）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用________________现象实现的。当手机扫描二维码时，下列说法正确的是_________。
A．扫描时手机接收到的信号时利用了次声波 B．二维码位于摄像头的一倍焦距以内
C．二维码是光源 D．摄像头相当于凸透镜一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_______。
A．2×103J B．2×105J C．2×107J D．2×109J李嘉轩放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，用所学物理知识解释：______________________________。
27．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．求R2的阻值___________在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A、平面镜所成的像是正立、等大的虚像，像的大小与物体到镜的距离无关，故A错误；
B、水中“倒影”是镜面反射形成的物体的虚像，故B错误；
D、照相时若被拍摄的人靠近照相机镜头，则物距越小，像距越大，实像越大，故C正确；
D、投影仪是利用凸透镜在屏幕上放大、倒立、实像的原理，故D错误。
2、A
【解析】
A、电磁波可以在真空中传播，“北斗”导航是利用电磁波进行定位和导航的，故A正确；
B、光在光导纤维中不断反射，不是沿直线传播的，故B错误；
C、石油、可燃冰属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源。风能在自然界中可以不断再生、连续利用，属于可再生能源，故D错误；
D、核电站主要利用核裂变的可控链式反应来发电的，故D错误。
3、B
【解析】
试题分析：电热丝是利用电流的热效应来工作的，没有电阻将不能产生热量，故A错；在太空中是真空状态，电磁波可以在真空中传播，故B正确；光纤通信是依靠激光在光导纤维内壁上多次发生反射来传递信息的，故C错；验钞机利用紫外线来辨别钞票真伪，故D错；应选B．
【考点定位】信息和材料
4、D
【解析】
A. 小秦骑行的速度最高可以达到5m/s，故A错误；B. 小秦骑车转弯时，运动方向发生了改变，即运动状态发生了改变，故B错误；C. 小秦下坡时不蹬车，单车越来越快是因为重力势能不断转化为动能，惯性大小只与质量有关，故C错误；D. 在骑行过程中，相对于路旁的建筑物位置不断变化，是运动的，故D正确．故选D.
5、D
【解析】
A、生活中的水是导体，发现漏电而引起火灾时，不要直接去救援，因为人在救援时可能直接或间接接触火线，故A错误；
B、空气开关“跳闸”，可能是出现了短路，也可能是电流过大，所以空气开关“跳闸”后，应先检修电路，确认无误后再闭合开关，故B错误；
C、使用测电笔时应用手接触笔尾的金属体，手接触笔尖金属体会造成触电事故，故C错误；
D、更换灯泡或维修电路时若不断开电源，容易引发触电事故，故D正确。
6、C
【解析】
丝绸摩擦过的玻璃棒带正电；通电电荷相互排斥，异种电荷相互吸引；物质失去电子带正电。
【详解】
AB、丝绸摩擦过的玻璃棒带正电；玻璃棒能吸引吸管，说明玻璃棒与吸管带有异种电荷，故AB错误；
CD、用餐巾纸摩擦吸管时，餐巾纸失去电子带正电，吸管得到了电子带负电，故C正确，D错误；
7、C
【解析】
A、塑料吸盘能够吸在墙壁上，利用的是大气压强，故A正确；
B、把鸡蛋往灶台上一碰，鸡蛋给灶台施加力，因为力的作用是相互的，灶台也给鸡蛋施力，鸡蛋便破了，故B正确；
C、运动鞋底上刻有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故C错误；
D、根据浮沉条件，土豆在水中下沉，是因为土豆的密度大于水的密度，故D正确．

二、填空题（本大题7小题，共21分）
8、详见解析
【解析】
空调功率远大于冰箱，其流过插头线的电流远大于冰箱的，由Q=I2Rt可知，在I与t一定的情况下，为使与空调串联的导线减少发热，应选用电阻较小的导线；在导线材料与长度一定时，导线越粗，电阻越小，因此应选用直径较粗的导线。
9、（m1+2m-m2）g （m2-m1-m）g
【解析】
因为是定滑轮，所以木块受到竖直向下拉力的大小等于弹簧测力计示数的大小，对木块进行受力分析可知，木块处于静止状态，竖直方向上：F浮=G木+F；G木=mg，木块受到的浮力与木块对杯子的压力是一对相互作用力；第一次烧杯及水受到的质量为m1，此时将烧杯及水看成一个整体，其对托盘的压力等于整体的重力即为m1g，第二次称重质量为m2，此时将烧杯、水、木块看成一个整体，整体的重力再加上浮力的反作用力等于托盘受到的压力m2g，m2g，所以木块浸没时受到的浮力等于（m2-m1-m）g；则弹簧测力计的拉力：F=G水-F浮=mg-（m2-m1-m）g =（m1+2m-m2）g
10、电磁波能
【解析】
我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用电磁波传递信息的；电磁波可以在真空中传播．
11、15% 机械 6.4
【解析】
（1）太阳能电池1s输出的电能：W=UIt=120V×10A×1s＝1200J；
太阳能电池板1s接收的能量为：E=1000J/（m2•s）×8m2×1s=8000J；
则太阳能电池将太阳能转化为电能的效率：η==15%；
（2）电动机工作时，消耗电能，主要产生机械能，主要将电能转化为机械能；
转化成的机械能为：W机=Wη′=1200J×80%＝960J；
电动机的输出功率为：P==960W；
因为做匀速直线运动，所以由P==Fv得到，该车匀速行驶的速度：v==6.4m/s。
12、虚 不变
【解析】
平面镜成像的实质是光的反射，像点是反射光反向延长线的交点，而不是实际的光线交点，所以是虚像，平面镜成像是等大的正立的虚像，像大小等于物体本身，所以大小不变．
13、焦耳 帕斯卡（或光的折射）
【解析】
根据物理学史和所学的物理知识可知：
初中学过的物理定律有：牛顿第一定律、光的反射定律、光的折射定律、欧姆定律、焦耳定律、帕斯卡定律等．
要了解一定的物理学史，牢记所学习的定律、原理、公式等，并注意多了解掌握著名的物理学家及其主要成就，作为物理常识，是考试中经常出现的题目．
14、大气压 形状
【解析】
（1）用吸管“吸”牛奶时，吸出了部分空气，所以吸管内气压减小，小于外界大气压，牛奶在外界大气压的作用下被“吸”入口中的；
（2）吸完牛奶后，盒子变扁了，说明力可以改变物体的形状．
理解用吸管“吸”牛奶时，利用了大气压的作用．详细解释的话，还利用了气体压强与体积的关系，即吸管与口、肺部连通，胸腔扩张时，体积增大，压强减小，小于外界大气压，牛奶在大气压的作用下进入口中．

三、作图题（共7分）
15、
【解析】
过木块的重心作竖直向下的力，即重力，符号为G；木块有向沿面向下运动的趋势，故受到沿斜面向上的摩擦力，过重心作沿斜面向上画出摩擦力f。示意图如下：

16、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；开关接在灯泡、插座和火线之间控制火线使用更安全．故连接方式为：

17、如图所示

【解析】
试题分析：由于人要站在地面上，所以从小明的手开始，先绕过定滑轮，然后再依次绕过动滑轮和定滑轮的框架钩，如上图所示．
考点：滑轮组的绕线

四、实验题（本大题共5小题，共20分）
18、使像成在光屏的中央 投影仪 靠近 凹 近视
【解析】
（1）做凸透镜成像实验，要使烛焰的焰心，凸透镜的光心，光屏的中心三者位于同一高度，目的是使像成在光屏的中央。
（2）蜡烛与凸透镜的距离在一倍焦距和二倍焦距之间时，在凸透镜的另一侧移动光屏，会在光屏上得到一个倒立的、放大的实像。生活中的投影仪就是利用凸透镜的这种成像情况制成的。
（3）实验中，将蜡烛向远离凸透镜方向移动，增大蜡烛与透镜的距离，为在光屏上还能够得到清晰的像，根据凸透镜成实像时，物远像近像变小可知：应将光屏向靠近透镜的方向移动；
保持透镜和光屏均不动，可以在凸透镜和蜡烛之间放置一个焦距适当的凹透镜实现对光线的发散，近视眼就是利用这种透镜矫正的。
19、右 62 1.1×101 将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上 试管内液柱的高度h1 ρ水
【解析】
（1）如图，指针指在分度盘的左侧，说明天平的右端上翘，平衡螺母向上翘的右端移动；
（2）由图丙可知，杯子及杯内剩余液体的总质量m'=50g+10g+2g=62g；
（1）倒入量筒中液体的质量：m=m总-m'=128g-62g=66g，由图乙可知液体的体积为60cm1,液体的密度：ρ==1.1g/cm1=1.1×101kg/m1．
（4）将平底试管放入水槽中，使其竖直漂浮在水面上，设空平底试管的底面积为S，则G试管=G排水1=ρ水Sh1，将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h2；G液体+G试管=G排水2=ρ水Sh2；用刻度尺测出试管内液柱的高度h1，G液体=ρ液体Sh1，ρ液体Sh1+ρ水Sh1=ρ水Sh2，ρ液体=ρ水．
20、10 缩小 D
【解析】
（1）当烛焰放在30厘米刻度处时，在光屏上得到一个等大清晰的像，根据凸透镜成像规律可知，u＝50cm﹣30cm＝20cm＝2f，所以f＝10cm；
（2）把光源向左移至20cm刻度处时，此时的物距为50cm﹣20cm＝30cm，根据凸透镜成像规律可知，u＞2f，在光屏上可得到一个倒立、缩小的清晰的实像，此时2f＞v＞f，即光屏应向左移动；
（3）保持凸透镜位置不变，把光源放在35cm刻度处时，f＜u＜2f，成倒立、放大的实像，调节光屏到适当位置在光屏看到的清晰像是图乙中的D符合题意．
21、压强计 漏气 增大 液体密度
【解析】
试题分析：该实验装置的名称是压强计．使用前应检查装置是否漏气，当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液面的高度几乎不变，则说明装置漏气，气体在漏气的地方跑出去了，没有推动U形管中的液注变化．图乙和图丙是将该装置的探头放入水中不同深度的情况，发现探头在较深的丙图中，U形管中液注变化较大，说明液体内部的压强随深度的增加而增大． 比较图丙和图丁，在同一深度，盐水中的U形管变化较大，说明：液体内部的压强与液体的密度有关．
【考点定位】液体压强特点
22、右 力臂 3 不能够
【解析】
（1）由图甲可知，杠杆的右端上翘，为使杠杆在水平位置平衡，应将平衡螺母向上翘的右端移动，其目的是为了便于直接读出力臂；
（2）设一个钩码为 G，一格的长度为 L，根据杠杆的平衡条件可得：2G×3L＝nG×2L， 解得：n＝3，故为使杠杆保持水平平衡，应在 B点悬挂 3 个钩码；
（3）杠杆水平平衡后，在杠杆上的 A 点悬挂了 2 个钩码，力与力臂的乘积产生逆时针转动的效果，如果用弹簧测力计在 B 点竖直向上拉，则力与力臂的乘积产生的效果也是逆时针转动，不能够使杠杆保持水平平衡．

五、计算题（本大题共2小题，共13分）
23、（1）14.8cm1；（2）1.0g/cm1；（1）为51cm1．
【解析】
(1)溢出水的体积即为壶盖的体积，根据壶盖的质量就可以求出壶盖的密度即这种材料的密度；由ρ=可得,V溢=V水===14.8cm1
(2)ρ壶====1.0g/cm1=1.0×101kg/m1
(1)由ρ=可得,V壶===51cm1.
24、（1）180s；（2）5.04×104J；（3）70%
【解析】
（1）煮鸡蛋消耗的电能：W电===0.02kW•h=7.2×104J；根据P=得，煮蛋器工作的时间：t===180s；
（2）鸡蛋吸收的热量：Q吸=cm△t=2.1×103J/（kg•℃）×0.05kg×6×（100℃-20℃）=5.04×104J，
（3）煮蛋器煮鸡蛋的效率：η=×100%=×100%=70%；

六、综合能力题（本大题共3小题，共18分）
25、内 大 2.016×107J 1050s 0.8m 3.6W
【解析】
（1）太阳能热水器主要是将太阳能转化为内能，由图丙可知，储水箱水越深，Rx的阻值越小，所以总电阻越小，根据欧姆定律可知，电流表示数越大。
（2）当集热管平均吸热功率1250W，白天阳光照射8h时集热管吸收的太阳能为：；∵热水器的效率为56%；∴水吸收到的热量
（3）水吸收的热量为：，又因为所以
（4）由图乙可知，Rx和R0串联在电路中，电源电压为24V，电流表的最大量程为0.6A，电路的总电阻为，则，由图丙可知水箱中的水深最多0.8m；此时R0的功率是。
故答案为：（1）内；大；（2）2.016×107J；（3）1050s；（4）0.8m；3.6W。
本题综合考查了电路中的相关知识，对学生的审题能力、图象分析和计算能力等要求较高，难度较大。
26、电磁波 小于 电磁感应 D B 质量一定时，速度越大，动能越大，行驶中危险性大。
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；由c=λf得，电磁波的波长：λ=cf，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz>2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v=st=9km0.5h=18km/h；
（3）A．扫描二维码是光现象的应用，与声现象无关，故A错误；
B．D．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，D正确；
C．二维码本身不发光，不是光源，故C错误；
（4）一个成年人在水平路面上骑车时的速度大约是4m/s，由v=可得，速骑行半小时行驶的路程：s=vt=4m/s×0.5×3600s=7200m，已知成年人在水平路面上骑车时所受阻力大约 20N，成人在水平路面上骑车时，平均消耗的能量等于人克服阻力所做的功，即平均消耗的能量为：W=fs=20N×7200m=144000J=1.44×105J，与2×105J 比较接近，故B正确；
（5）质量一定时，速度越大，动能越大，行驶中危险性大。
27、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
