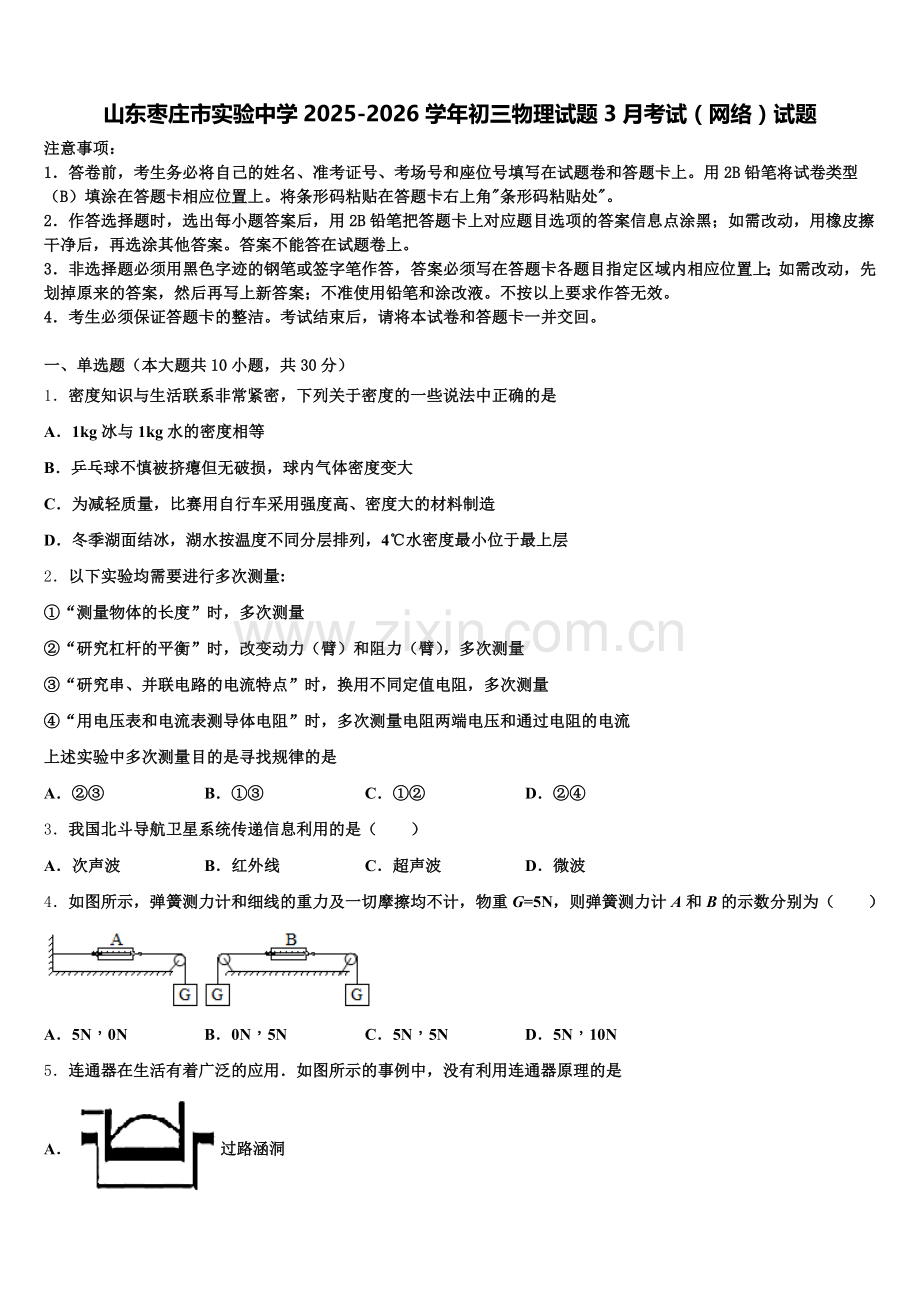

山东枣庄市实验中学2025-2026学年初三物理试题3月考试（网络）试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层
2．以下实验均需要进行多次测量:
①“测量物体的长度”时，多次测量
②“研究杠杆的平衡”时，改变动力（臂）和阻力（臂），多次测量
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
④“用电压表和电流表测导体电阻”时，多次测量电阻两端电压和通过电阻的电流
上述实验中多次测量目的是寻找规律的是
A．②③ B．①③ C．①② D．②④
3．我国北斗导航卫星系统传递信息利用的是（　　）
A．次声波 B．红外线 C．超声波 D．微波
4．如图所示，弹簧测力计和细线的重力及一切摩擦均不计，物重G=5N，则弹簧测力计A和B的示数分别为（　　）

A．5N，0N B．0N，5N C．5N，5N D．5N，10N
5．连通器在生活有着广泛的应用．如图所示的事例中，没有利用连通器原理的是
A．过路涵洞

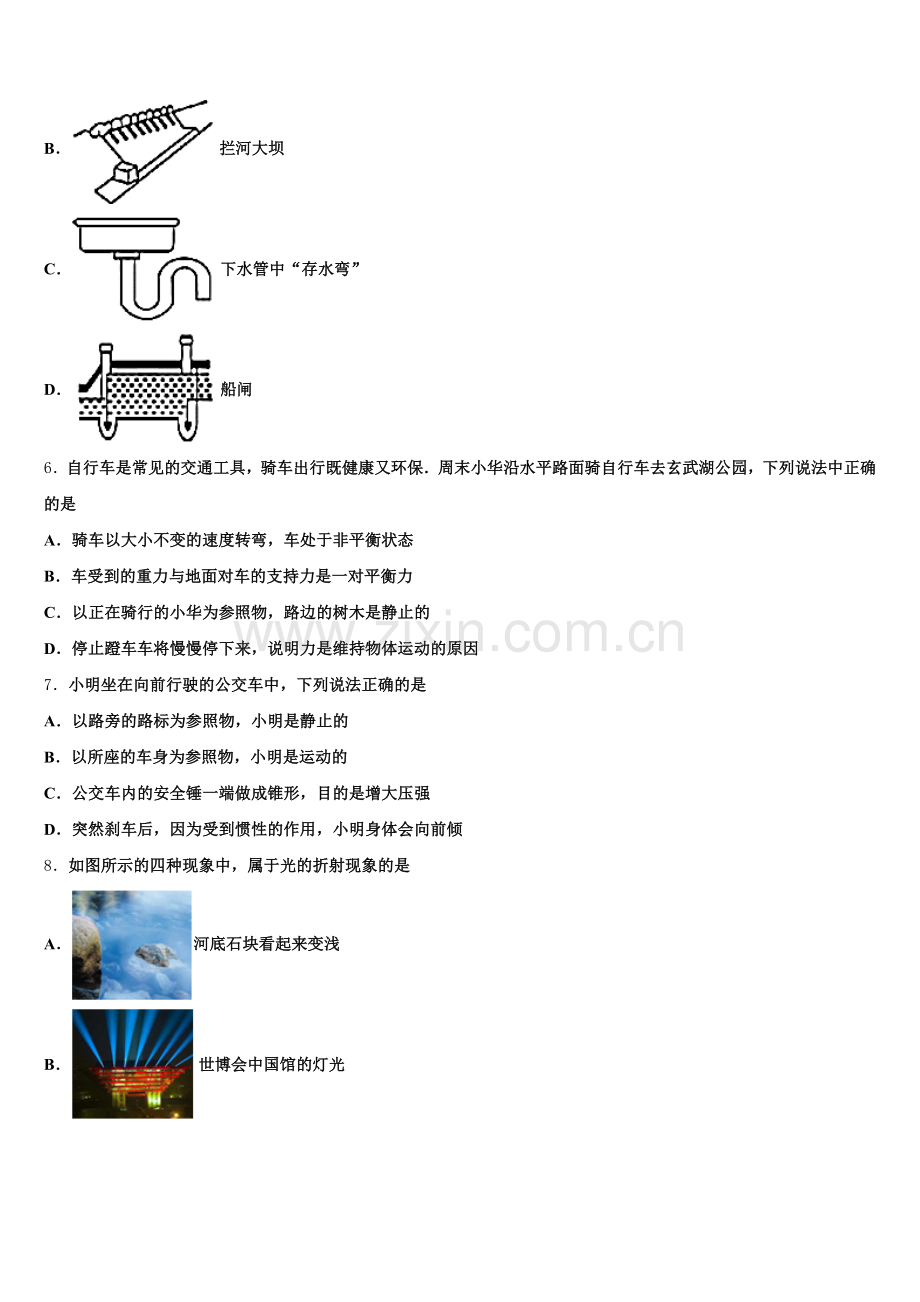

B．拦河大坝
C．下水管中“存水弯”
D．船闸
6．自行车是常见的交通工具，骑车出行既健康又环保．周末小华沿水平路面骑自行车去玄武湖公园，下列说法中正确的是
A．骑车以大小不变的速度转弯，车处于非平衡状态
B．车受到的重力与地面对车的支持力是一对平衡力
C．以正在骑行的小华为参照物，路边的树木是静止的
D．停止蹬车车将慢慢停下来，说明力是维持物体运动的原因
7．小明坐在向前行驶的公交车中，下列说法正确的是
A．以路旁的路标为参照物，小明是静止的
B．以所座的车身为参照物，小明是运动的
C．公交车内的安全锤一端做成锥形，目的是增大压强
D．突然刹车后，因为受到惯性的作用，小明身体会向前倾
8．如图所示的四种现象中，属于光的折射现象的是
A．河底石块看起来变浅
B．世博会中国馆的灯光
C．廊桥在水面出现“倒影”
D．射击瞄准要“三点一线”
9．如图所示，形状不同，底面积和重力相等的A、B、C三个容器放在水平桌面上，容器内分别装有质量相等的不同液体．下列分析正确的是（　　）

A．液体密度关系为：ρA＜ρB＜ρC
B．液体对A容器底部的压强最小，对C容器底部的压强最大
C．C容器对桌面的压强最大，A容器对桌面的压强最小
D．三个容器对桌面的压强相等
10．把体积为2×10﹣3m3、重为12N的物块放入水中，当它静止时所处的状态及受到的浮力大小分别为（g取10N/kg）（ ）
A．漂浮，F浮=20N B．漂浮，F浮=12N
C．沉底，F浮=20N D．沉底，F浮=12N
二、多选题（本大题共3小题，共12分）
11．某学习小组设计了一种预防电梯超员的压力传感报警装置，其工作电路如图甲所示.小组同学进行模拟实验获得的数据如下：电源电压保持3V不变，报警器R0的阻值恒为5Ω，压敏电阻Rx随所受压力F的变化图象如图乙所示，当Rx所受压力达到10N，报警器R0开始发出报警信号，则

A．压力越大，电流表的示数越小
B．压力为5N时，Rx两端的电压为2.25V
C．报警器报警时，电流表的示数为0.6A
D．报警器报警时，电路消耗的功率为0.9W
12．关于太阳能的下列说法中，正确的是
A．太阳能是可供人类利用的一种新能源，它是一次能源
B．太阳能分布广阔，获取方便
C．太阳能安全、清洁，利用太阳能不会给环境带来污染
D．对于人类来说，太阳能几乎可以说是一种取之不尽、用之不竭的能源
13．关于标有“6V 3W”和“6V 6W”字样的甲、乙两个灯泡，下列说法正确的是
A．正常发光时，甲灯泡的电阻一定比乙灯泡电阻大
B．通电相同时间，乙灯泡一定比甲灯泡消耗的电能多
C．通电相同时间，电流通过乙灯泡比甲灯泡做功快
D．两个灯泡并联在6V电路中，通电相同时间，乙灯泡一定比甲灯泡产生的热量多
三、填空题（本大题共5小题，共10分）
14．家庭电路中的各用电器之间是_____连接的（选填“串联”或“并联”），它们消耗的电能用_____表测量；标有“220V 25W”字样的白炽灯甲和标有“110V 25W”字样的白炽灯乙，分别在额定电压下工作时，他们的亮度_____（选填“相同”或“不同”）．
15．把两个完全相同的密度计分别放入盛满不同液体的甲、乙两个烧杯中，静止时的状态如图。甲、乙两杯中液体的密度ρ甲_____ρ乙，密度计在两杯中所受浮力的大小关系是F甲_____F乙．（均选填“大于”或“等于”或“小于”）

16．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带_____电，飞机则带_____电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用_____（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
17．如图，重为50 N的物体挂在杠杆B点，OB＝0.4 m，OA＝1 m，在A端施加竖直向上的拉力F，当F＝_______N(杠杆自重忽略不计)时，杠杆在水平位置平衡；测量质量的工具托盘天平也是杠杆，它属于_______(填“省力”“费力”或“等臂”)杠杆．

18．如图所示，水平桌面上两个相同的玻璃缸装满了水，水中分别漂浮着大、小两只玩具鸭．甲、乙两图中水对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′．两只玩具鸭受到的浮力分别为F1和F2，则它们的大小关系为：p1 _______p2，p1′_______p2′，F1_______F2，若乙图中小玩具鸭的质量为15g，它排开水的体积是_______cm1．

四、计算题（本大题共3小题，共29分）
19．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：

（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
20．图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。

求该养生壶的：
（1）加热功率；
（2）保温功率。
21．在抗震救灾中，某舟桥部队利用冲锋舟为灾区开辟了水上生命线（如图所示），人们乘坐的冲锋舟满载时排开水的体积是1.5m3，冲锋舟自重为0.6×104N，假设每人的平均质量为60kg．求：

（1）冲锋舟满载时所受的浮力是多少？
（2）为保证安全，这条冲锋舟最多能承载多少人？
（3）已知冲锋舟底部距离水面的深度是0.5m，冲锋舟底部所受水的压强有多大？（水的密度为1×103kg/m3，g＝10N/kg）
五、作图题（本大题共2小题，共4分）
22．请在括号内标出通电螺线管右端的磁极极性。

23．某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：

（1）杠杆所受拉力的力臂L1；
（2）杠杆所受阻力F2的示意图．
六、实验探究题（本大题共3小题，共15分）
24．甲、乙两位同学做“用电流表、电压表测电阻”实验．两位同学所用器材完全相同，电源电压为6V，待测电阻的阻值约为10Ω，滑动变阻器标有“20Ω1.5A”．
甲同学设计的测量电路如图（a）．
①在开关闭合前，滑动变阻器的滑片应置于最_____端；
②导线A、B、C、D中有一根连接错误，这根导线是_____；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零．且保持不变，而电流表示数始终为零，已知导线及各接线柱连接完好，则电路中的故障是_____．
④改正故障后，甲同学闭合开关，将滑动变阻器的滑片P移到某一位置时，两电表示数如图（b），由此可求得此时测得电阻值Rx＝_____．乙同学将测得的三组数据记录在表格中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确_____（选填“是”或否“），并简述你的理由_____．
物理量
实验序号
电压（V）
电流（A）
电阻（Ω）
电阻平均值（Ω）
1
1
0.1
/
/
2
3.5
0.34
/
3
4
0.42
/

25．如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实验．

（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为_____cm．
（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向_____（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、_____的实像．
（3）凸透镜在生活中有很多应用，用凸透镜做成的眼镜适用于矫正_____．（选填“近视眼”或“远视眼”）
26．小明用如图所示装置做“比较不同物质的吸热能力”实验，在两个相同的烧瓶中分别装入质量、初温都相同的A、B两种液体，两烧瓶中的电阻丝相同。
实验中，使两烧瓶中的电阻丝相同的目的是_____。实验中，用_____间接反映液体吸收热量的多少；小田根据实验测得的数据分别描绘出了A、B两种液体的温度随加热时间变化的图象如图乙，分析图乙可知_____（填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，已知A的比热容为4.2×103J/（kg℃），则B的比热容为_____J/（kg•℃）。若在图甲中甲、乙两瓶中是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与_____的关系。
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
由于1kg冰与1kg水，质量相同，而冰的体积大，所以，冰的密度小，故A错误；当乒乓球不慎被挤瘪但无破损时，球内气体质量不变，而体积变小，所以，密度变大，故B正确；自行车的体积一定，若材料的密度小，则自行车的质量就小，所以，比赛用自行车，为减轻质量，采用的是强度高、密度小的材料制造，故C错误；水在4℃时，密度最大，在最底层，故D错误．
2、A
【解析】
①“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；
②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量是为了探究杠杆的平衡条件，总结出“动力×动力臂=阻力×阻力臂”一般规律；
③“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；
④“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。
故A符合题意，BCD不符题意。
3、D
【解析】
试题分析：北斗导航卫星系统传递信息利用的是电磁波中的微波．
故选D．
考点：卫星中继通信；电磁波的应用．
点评：这是一道考查电磁波在日常生活中的应用的基础题，比较容易，应多了解电磁波的应用事例．
4、C
【解析】
因为物重G=5N，所以A弹簧测力计受到向右5N的拉力，静止，向左受的拉力也是5N，示数也为5N. 同理，B测力计两端受的力都是5N，示数也为5N.
故选C.
5、B
【解析】
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．
【详解】
A．壶嘴和壶身构成了连通器；
B．拦河大坝是根据液体压强随深度的增加而增大的特点修建成上窄下宽的形状，不属于连通器；
C．下水管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，属于连通器；
D．船闸上端开口，底部相连，构成了一个连通器；
6、A
【解析】
A. 以大小不变的速度转弯，方向不断变化，所以自行车和人构成的整体处于非平衡状态，故A错误；
B. 地面对车的支持力大小等于人和车的总重力，故车受到的重力与地面对车的支持力大小不相等，不是一对平衡力，故B错误；
C. 以正在骑行的小华为参照物，路边的树木与小华之间的位置发生了变化，所以是运动的，故C错误；
D. 停止蹬车，由于受到地面对自行车的摩擦力作用，而慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误．
7、C
【解析】
A、小明坐在向前行驶的公交车中，以路旁的路标为参照物，小明与路旁的路标的相对位置发生了变化，所以小明是运动的，故A错误；
B、以所座的车身为参照物，小明相对于所座的车身位置没有发生变化，小明是静止的，故B错误；
C、安全锤一端做成锥形，是在压力一定时，通过减小受力面积来增大压强，故C正确；
D、行驶中的公交车刹车时，站立的乘客由于惯性保持原来的运动状态，身体会前倾，但不能说成是受到惯性的作用，故D错误。
8、A
【解析】
由于光的折射，河底石块看起来变浅，故A符合题意为答案．
世博会中国馆的灯光射向远方说明光在同种均匀介质中沿直线传播，故B不符合题意，
桥在水面中的倒影是由于光的反射形成的平面镜成像，故C不符合题意．
射击时，射击瞄准要“三点一线”利用了光的直线传播，故D不符合题意．
9、D
【解析】
A．根据ρ=可知，质量相等的不同物质，体积越大，密度越小，由图可知，VA＜VB＜VC，故ρA＞ρB＞ρC。故A错误；
B．A、B、C三个容器中，A中液体对容器底部的压力大于自身的重力；B中液体对容器底部的压力等于自身的重力；C中液体对容器底部的压力小于自身的重力。根据公式p=可知，三个容器底面积相同，液体对A容器底部的压强最大，对B容器底部的压强次之，对C容器底部的压强最小。故B错误；
CD．三个容器的重力相等，液体的质量相等，则重力相等，容器放在水平桌面上对水平桌面的压力相同，又底面积相等，根据公式p=可知，三个容器对桌面的压强相等。故C错误，D正确。
故选D。
10、B
【解析】
由阿基米德原理可知，当物体浸没在水中，受到的浮力：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10﹣3m3=20N＞12N，
根据浮沉条件可知：物体会上浮，最后漂浮在水面上；
根据漂浮的条件知：受到的浮力
F浮′=G=12N．

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．由图乙知道，Rx随所受压力F的增大而减小，所以，压力越大，Rx的阻值越小，则串联电路的总电阻越小，由欧姆定律知道，此时电路的电流越大，即电流表的示数越大，故A错误；
B．由图乙知道，压力为5N时，Rx=15Ω，此时串联电路的总电阻R总=Rx+R0=15Ω+5Ω=20Ω，由串联电路的特点知道，Rx两端的电压是： ，故B正确；
C．根据题意知道，当Rx所受压力达到10N，报警器R0开始发出报警信号，此时，Rx=5Ω，电路的总电阻R总=Rx+R0=5Ω+5Ω=10Ω，电路的电流是： ，即电流表的示数是0.3A，故C错误；
D．报警器报警时，电路消耗的功率是：P=I2 R总=（0.3A）2 ×10Ω=0.9W，故D正确．
12、ABCD
【解析】
A. 太阳能等能够源源不断的从自然界得到的能源是可再生能源，是一次能源，故A正确；
B. 太阳能分布广阔，获取方便，可以从自然界直接获取，故B正确；
C. 太阳能清洁无污染，是人类能源的宝库。不会污染环境，故C正确；
D. 对于人类来说，太阳能几乎可以说是一种取之不尽、用之不竭的能源。故D正确。
故选ABCD.
13、AD
【解析】
A．由P=可得，两灯泡的电阻分别为：R甲===12Ω,R乙===6Ω，故A正确；
B．通电相同时间，而且要都达到各自的额定电压，功率大的消耗的电能多，即乙的额定功率大所以乙比甲消耗的电能多，故B错误；
C．通电相同时间，两灯都达到各自的额定电压，时电流通过乙灯泡比甲灯做功快，故C错误；
D．两个灯泡并联在6V电路中，通电相同时间，根据Q=t可得，电阻大的产生的热量少，电阻小的产生的热量多，故D正确．

三、填空题（本大题共5小题，共10分）
14、并联 电能 相同
【解析】
家庭电路中的各用电器之间是并联连接的，它们消耗的电能用电能表测量.
灯泡的亮度由实际功率决定，都在额电电压下工作时，比较额定功率即可，所以他们的亮度相同.
点睛：本题考查了家庭电路的连接、电能的测量工具，注意灯泡的亮度由实际功率决定，而不是由电流决定的.
15、小于 等于
【解析】
由图可知，密度计在甲、乙液体中处于漂浮状态，此时F浮＝G，
两个完全相同的密度计重力相同，所以密度计在两种液体中所受的浮力相等，即F甲＝F乙；
由图知，密度计排开甲液体的体积大于排开乙液体的体积，
根据F浮＝ρgV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙。
16、负 正 导体
【解析】
解决此题要知道两种不同的物质在相互摩擦时，会发生电子的转移，从而使物体带上静电，得到电子的物体带负电，失去电子的物体带正电。
【详解】
在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，飞机失去电子带正电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用导体材料做成，从而避免造成危害。
故答案为：负；正；导体。
解决此类问题要结合摩擦起电现象的实质进行分析，难度不大。
17、20 等臂
【解析】
根据杠杆平衡条件F1L1=F2L2得F=OB×G/OA=0.4m×50N/1m=20N，杠杆可以分为省力杠杆、费力杠杆和等臂杠杆．比较杠杆的动力臂和阻力臂的大小关系可以判断杠杆类型，托盘天平属于等臂杠杆．
18、= = ＞ 15
【解析】
由图可知，玩具鸭放入后水的深度h仍然相同，根据p＝ρgh可知，水对容器底部的压强相等，即：
p1＝p2；
因甲、乙两个玻璃缸完全相同装满了水时，水的质量相等，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满水时对桌面的压力相等；根据漂浮条件和阿基米德原理可知：
G物＝F浮＝G排，
即玩具鸭的重力与溢出水的重力相等；所以漂浮着玩具时玻璃缸对桌面的压力仍然相等，由于玻璃缸完全相同（底面积相同），则由p＝可知，缸对桌面的压强相等，即：
p1′＝p2′；
根据甲乙两图可知，甲缸中鸭子排开水的体积大，则甲缸中鸭子受到的浮力大，即：
F1＞F2；
若乙图中小玩具鸭的质量为15g，则漂浮条件和阿基米德原理可知：
G排＝F浮＝G物，
即：
m排g＝m物g，
所以，
m排＝m物＝15g，
由ρ＝可得它排开水的体积：
V排＝＝15cm1。

四、计算题（本大题共3小题，共29分）
19、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
20、（1）880W；（2）300W
【解析】
根据题中“图甲为一款养生壶，其内部的电路简化图如图乙所示，……求养生壶的加热功率和保温功率”可知，本题考查了电功率公式、电能表的应用，分清电热水壶处于不同状态时电路的连接方式是关键。
【详解】
（1）当闭合开关、，电路中只有电阻，根据，电源电压一定，电阻小，功率大，养生壶处于加热状态。
。
（2）当仅闭合开关，电路中电阻、串联，电路总电阻最大，电源电压U一定，由可知，此时总功率小，养生壶处于保温状态。
此时养生壶所消耗的电能
，
养生壶的保温功率
。
答：（1）加热功率为880W；（2）保温功率为300W。
21、（1）1000N．（2）1人．（3）5000Pa．
【解析】
试题分析：（1）已知冲锋舟满载时排开水的体积，利用阿基米德原理可求出所受的浮力．
（2）漂浮时浮力等于重力，已知冲锋舟的重力和满载时所受的浮力，根据力的合成可求出能承载的人的重力，即可得能承载的人数．
（3）已知冲锋舟底部距离水面的深度，根据公式P=ρgh可求所受水的压强．
解：（1）冲锋舟满载时所受的浮力是F浮=ρgV=1000kg/m3×10N/Kg×1.5m3=1000N；
答：冲锋舟满载时所受的浮力是1000N．
（2）冲锋舟满载时，应满足：F浮=G+nm人g，
所以最多能承载的人数：n==1．
答：这条冲锋舟最多能承载1人．
（3）冲锋舟底部0.5m深处所受水的压强P=ρgh=1000kg/m3×10N/Kg×0.5m=5000Pa．
答：冲锋舟底部0.5m深处所受水的压强5000Pa．
点评：本题考查浮力、压强等的计算，关键是公式及其变形的灵活运用；再就是考查力的合成问题．

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据安培定则判断。
【详解】
利用安培定则判断，右手握住螺线管，四指弯曲指向电流方向，则母指向左，即左侧为N极，右侧为S极，如图所示：

23、如图所示

【解析】
过A点作竖直向下的力，即阻力F2；过支点O作垂直于动力作用线的垂线段，即动力臂L1．如图所示

六、实验探究题（本大题共3小题，共15分）
24、左 D Rx断路 9.17Ω 是 根据题目数据可计算出滑动变阻器R2为最大值50Ω，而题目中滑动变阻器的最大电阻为20Ω，所以序号1数据不可能存在
【解析】
（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；
②由图可知，D导线使Rx短路，即Rx并未接入电路，因此D导线连接错误；
③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即Rx处断路；
④由图a知电压表的量程为0﹣3V，示数为2.2V，电流表的量程为0﹣0.6A，示数为0.24A，电阻为Rx＝＝≈9.17Ω；
（2）由题意，电源电压为6伏，当电阻两端的电压为1V时，滑动变阻器两端的电压为6V﹣1V＝5V时，电路的电流为0.1A，
滑动变阻器测最大电阻为：R滑大＝=＝50Ω，
题中滑动变阻器标有“20Ω 1.5A”，小于50Ω，故序号1数据不可能存在，故甲同学的判断正确．
25、10 左 缩小 远视眼
【解析】
（1）根据图中数据可知，u＝v＝20.00cm，则可知20.00cm＝2f，f＝10.00cm；
（2）李宁同学把蜡烛移动到A处，即物体处于2倍焦距以外，所成此时的像应该成在凸透镜另一侧的1倍焦距和2倍焦距之间，故光屏应该向左移动，成倒立、缩小的实像，照相机就是利用该原理制成的．
（3）凸透镜在生活中有很多应用，用凸透镜做成的眼镜适用于矫正远视眼．
26、使两种液体在相同的时间内吸收相同的热量 加热时间 A 2.1×103 电阻
【解析】
（1）实验选择相同规格的电阻丝的目的是使两种液体在相同的时间内吸收相同的热量；
（2）实验时两烧瓶中的电阻丝相同，在相等时间内液体吸收的热量相等，加热时间越长，液体吸收的热量越多，可以用加热时间长短表示吸收热量的多少。
（3）由图乙可知，相同质量的A、B液体，被加热相同的时间（吸收相同的热量），A液体升温慢，B液体升温快，说明A液体的吸热本领强；根据图乙可知，A、B都加热5min，A温度变化量为30℃﹣10℃＝20℃，B温度变化量为50℃﹣10℃＝40℃；由可得：,4.2×103J/（kg•℃）×20℃＝cB×40℃,cB＝2.1×103J/（kg•℃）。
（4）若在甲、乙两瓶中，电阻丝串联，通过的电流和时间相等，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与电阻的关系。
