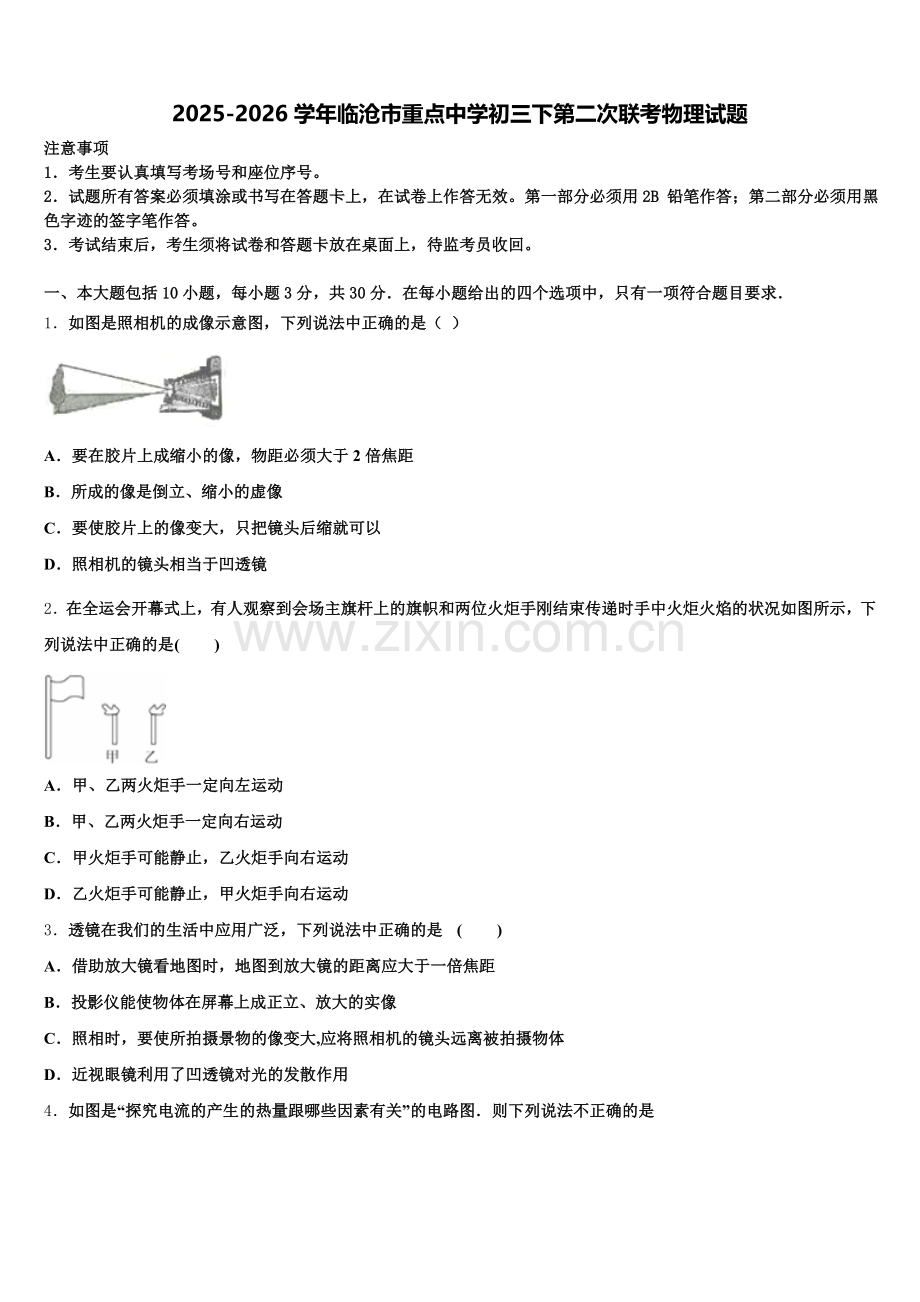

2025-2026学年临沧市重点中学初三下第二次联考物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图是照相机的成像示意图，下列说法中正确的是（ ）

A．要在胶片上成缩小的像，物距必须大于2倍焦距
B．所成的像是倒立、缩小的虚像
C．要使胶片上的像变大，只把镜头后缩就可以
D．照相机的镜头相当于凹透镜
2．在全运会开幕式上，有人观察到会场主旗杆上的旗帜和两位火炬手刚结束传递时手中火炬火焰的状况如图所示，下列说法中正确的是( )

A．甲、乙两火炬手一定向左运动
B．甲、乙两火炬手一定向右运动
C．甲火炬手可能静止，乙火炬手向右运动
D．乙火炬手可能静止，甲火炬手向右运动
3．透镜在我们的生活中应用广泛，下列说法中正确的是 ( )
A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
B．投影仪能使物体在屏幕上成正立、放大的实像
C．照相时，要使所拍摄景物的像变大,应将照相机的镜头远离被拍摄物体
D．近视眼镜利用了凹透镜对光的发散作用

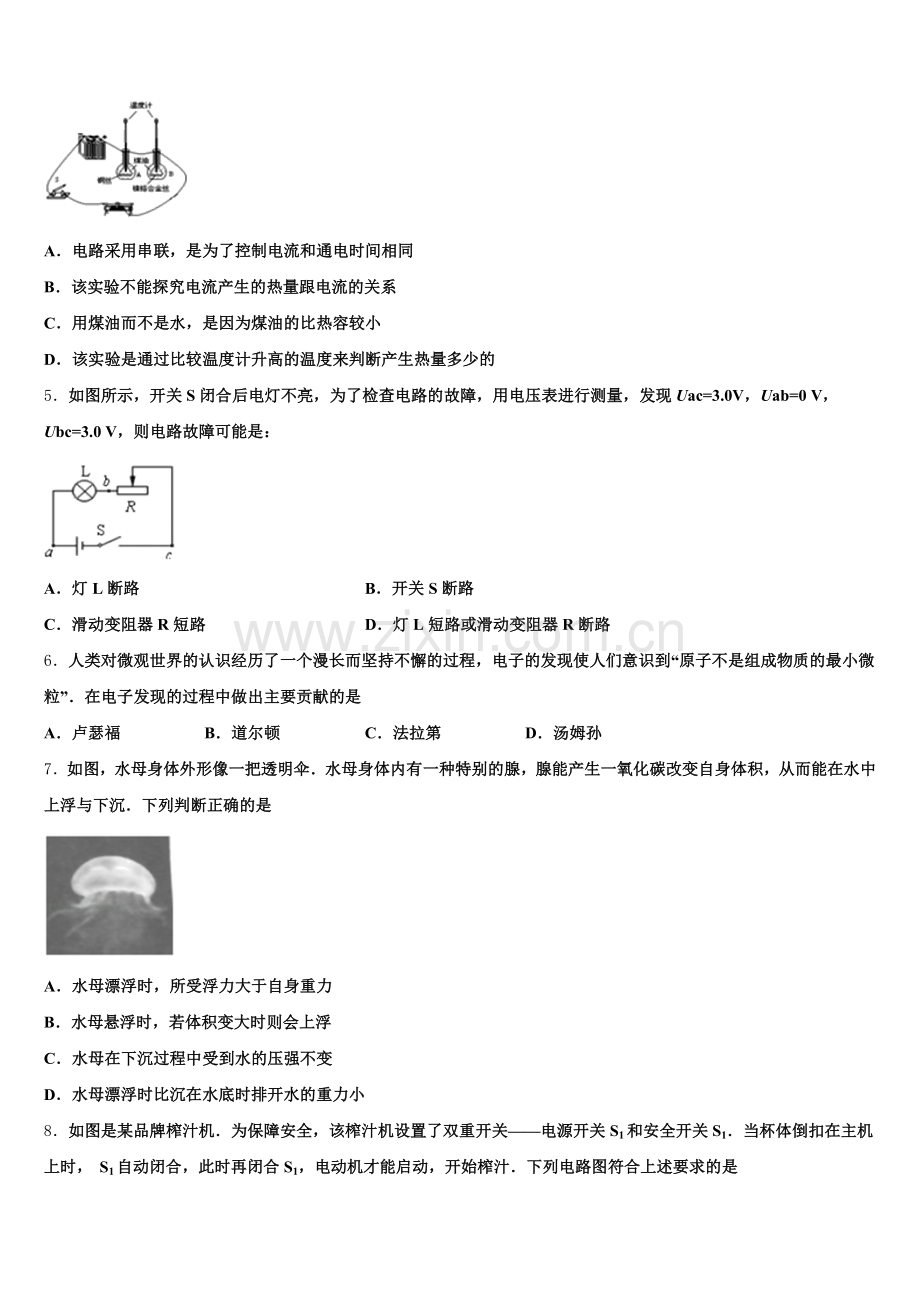

4．如图是“探究电流的产生的热量跟哪些因素有关”的电路图．则下列说法不正确的是

A．电路采用串联，是为了控制电流和通电时间相同
B．该实验不能探究电流产生的热量跟电流的关系
C．用煤油而不是水，是因为煤油的比热容较小
D．该实验是通过比较温度计升高的温度来判断产生热量多少的
5．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：

A．灯L断路 B．开关S断路
C．滑动变阻器R短路 D．灯L短路或滑动变阻器R断路
6．人类对微观世界的认识经历了一个漫长而坚持不懈的过程，电子的发现使人们意识到“原子不是组成物质的最小微粒”．在电子发现的过程中做出主要贡献的是
A．卢瑟福 B．道尔顿 C．法拉第 D．汤姆孙
7．如图，水母身体外形像一把透明伞．水母身体内有一种特别的腺，腺能产生一氧化碳改变自身体积，从而能在水中上浮与下沉．下列判断正确的是

A．水母漂浮时，所受浮力大于自身重力
B．水母悬浮时，若体积变大时则会上浮
C．水母在下沉过程中受到水的压强不变
D．水母漂浮时比沉在水底时排开水的重力小
8．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时， S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是

A． B． C． D．
9．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了1V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：1．下列判断错误的是（　　）

A．电源电压为10V
B．滑动变阻器的最大阻值为10Ω
C．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.2W
10．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法不符合安全用电要求的是
A．发现导线的绝缘部分破损时要及时更换
B．家用电器的金属外壳要接地
C．家庭电路保险丝断了，用铜丝代替保险
D．使用测电笔时，手直接接触它的笔尾金属体
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示，阻值为，闭合开关S时。电流表的示数0.3A：同时闭合开关S、，时，电流表示数为0.5A。则电源电压为____________V，的阻值为________.

12．已知一台电流电动机线圈两端的电压为6V，线圈的电阻为，通过电动机的线圈电流为2A，则该电动机正常工作消耗的电能为__________；电流通过线圈产生的热量为___________.
13．.小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了______度电。这些电能可使标有“220 V 25 W”的灯泡正常工作______h。
14．如图甲所示，小明用水平推力F推置于水平地面上的木箱，在此过程，推力F的大小随着时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示，则1~3 s木箱做_____（选填“匀速”或“变速”）运动；3~5 s推力对木箱做的功是________J，它的功率是_____W．

15．将一根铁丝反复弯折，铁丝弯折处会发热，这是通过_____的方式，使铁丝的内能_____。
16．现在很多手机采用双摄像头技术，利用两个焦距不相同的摄像头，不仅可以更快的实现自动对焦，还可以在暗光环境下拍摄出较淸晰的照片．该摄像头的镜头对光线有__________作用，用此摄像头拍摄照片时，成倒立、__________的实像．
17．天然气是_____（选填“可再生”或“不可再生”）能源，它燃烧时将_____能转化为_____能，2kg天然气完全燃烧放出的热量是_____J（q天然气＝4.4×107J/kg）
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中，标出通电螺线管的N极和A点的磁感线方向。
（_____）

19．光从空气斜射入水中，反射光线如图所示，请画出对应的入射光线和折射光线的大致位置．

20．为了探究漂浮在液面上的均匀实心正方体物块露出液面的高度h与哪些因素有关。某组同学进行了讨论并形成了两个猜想。猜想(一)认为h的大小可能与液体的密度有关；猜想(二)认为h的大小可能与正方体物块的密度有关。为此，他们与老师一起设计了探究方案如下：
探究步骤(一)：探究h与液体密度ρ的关系
（1）测出正方体物块的边长H。
（2）将这个正方体物块分别漂浮于不同液体中，测出相应的h值。
（3）记录数据并归纳总结结论。
探究步骤(二)：探究h与____________的关系
（1）选用不同密度的若干正方体物块，要求它们的边长相等，测出边长H。
（2）将不同密度的正方体物块分别漂浮于水面上，测出相应的h值。
（3）设计记录数据表如表一所示。
表一
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1

2

3

…

（4）记录数据并归纳总结结论。
探究步骤(三)：进一步综合分析并归纳总结结论。
①你认为探究步骤(一)中需要改进的地方是什么?答：________.
②请你填写完整“探究步骤(二)：探究h与__________的关系”。
③该小组同学在完善方案后进行了实验探究活动，其中实验步骤(二)收集到的数据如表二所示：
表二
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
400
1000
6
10
2
600
1000
4
10
3
800
1000
2
10
…
…
…
…
…
根据实验序号1与2与3，初步分析可得出的结论是：漂浮在水面上的物块，_________。
④根据表二的数据可以推测：若露出水面高度为零时，物块的密度与水的密度的比值等于_______.
⑤关于正方体物块露出液面的高度h与它的边长H的比值正确的是__________.
A． B． C． D．
21．在探究“凸透镜成像的规律”的实验中：

（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是_____cm。
（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_____的实像
（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_____凸透镜
22．小华同学为了探究“电流与电阻的关系”，她在学校实验室找来了如下一些实验器材：学生电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，规格为“20Ω1A”的滑动变阻一个，导线若干。连接了如图甲所示的实验电路
请你用笔画线代替导线，将她未完成的实物电路连接完整。（要求：滑片P向A端移动时，电流表示数变大，且导线不得交叉）在连接电路时，她应将开关_____。电路连接完整后，小华闭合开关S，她发现电流表有示数，电压表的指针偏转角度很大，小华操作中存在的错误是_____。故障排除后，小华移动滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。断开开关S，她拆下10Ω的电阻，换成阻值为20Ω的电阻继续实验。闭合开关S，电压表示数如图乙所示，其示数是_____V．此时她应将滑动变阻器的滑片P向_____（选填“A”或“B”）端移动，当电压表的示数为_____V时，才能记录电流表的示数。当小华换用50Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片P，都无法使电压表示数达到实验要求的值。你认为出现该现象的原因可能是_____
A．滑动变阻器的阻值太大
B．电压表量程选小了
C．滑动变阻器的阻值太小
D．滑动变阻器烧坏了小华解决了该问题后，完成了实验，将收集到的多组数据记录在事先设计好的下表中。她设计的表格中存在的不足之处是_____。分析下表中的实验数据，她能得出的结论是_____。
实验次数
U
R
I
1
2
10
0.20
2
2
20
0.10
3
2
50
0.04

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．实验室常用的电压表是由小量程的电流表G改装而成的。电流表G也有一个电阻，同样遵从欧姆定律，图甲是一个量程为0～3mA的电流表G，如果有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω，图乙为常见的双量程电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V，求：

（1）电阻R1、R2的阻值．
（2）如果ab之间加上某一数值电压时，电流表G指针如图所示，那么ab之间的电压为多少？
24．如图甲所示电路中，灯泡L额定电压为6V，滑动变阻器R上标有“40Ω 1A”字样，电流表量程为0—3A．当S闭合时，移动滑片P，使滑动变阻器接入电路的电阻为总电阻的时，灯泡L正常发光．灯泡U—I的图像如图所示．求：

（1）灯泡正常发光时的电阻和电源电压；
（2）用定值电阻R0替换此灯泡，保证在移动滑动变阻器滑片过程中电压表示数的最大值都会出现4V．求R0的取值范围．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
试题分析：当物距大于二倍焦距时，所成的像是倒立缩小的实像，故A正确；照相机所成的像是实像，故B错；当镜头后缩时，物距更大，所成的像要变小，故C错；照相机的镜头相当于凸透镜，故D错；应选A．
【考点定位】凸透镜成像
2、D
【解析】
AC．由图可知，主旗杆上的旗帜向右飘，说明风相对于地面一定向右吹；甲的火焰向左偏，说明甲火炬手一定向右运动，并且甲运动的速度大于风的速度，故AC错误；
BD．乙的火焰向右偏，乙火炬手可以静止，可以向左运动，还可以向右运动但是速度必须小于风的速度，故B错误，D正确．
3、D
【解析】
A. 根据凸透镜的成像规律可知：借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故A错误；
B. 投影仪能使物体在屏幕上成倒立、放大的实像，而不是正立的，故B错误；
C. 照相时，要使所拍摄景物的像变大，可增大像距，使像变大，即将照相机的镜头靠近被拍摄物体，故C错误；
D. 凹透镜对光有发散作用 ，近视眼镜利用了这一点，使光线延迟会聚，使像成在视网膜上，故D正确．
4、B
【解析】
A、实验采用控制变量法进行研究，电路采用串联，是为了控制电流和通电时间相等，故A正确；
B、电路中接有滑动变阻器，可以改变电路中的电流，故可以研究“电流通过导体产生的热量与电流之间的关系”，故B错误；
C、实验中使用煤油而不使用水的原因是水的比热容比煤油的比热容大，相同条件下，温度计的示数变化不如使用煤油明显，故C正确；
D、分析A、B两瓶中温度计示数的变化即升高的温度，来反应电流通过导体产生热量的多少得到结论，故D正确．
故选B．
5、D
【解析】
A．由题意可知，UAB=0V，由图示得，一定不是ab间断路，故错误；
B．如果开关S断路，则UAC=0V，与题意不符，故错误；
C．如果滑动变阻器R短路，则UBC=0V，与题意不符，故错误；
D．当灯 L 短路或滑动变阻器 R 断路时，都会出现题目中所描述的现象，故正确．
故选D
6、D
【解析】
A．1911年，卢瑟福根据α粒子散射实验现象提出原子核式结构模型，故A错误；
B．道尔顿提出了近代原子学说，故B错误；
C．法拉第首先发现了电磁感应现象，故C错误；
D．汤姆孙首先发现了电子，故D正确．
7、B
【解析】
A、根据物体漂浮条件可知，水母漂浮时，所受浮力等于自身重力，故A错误；
B、水母悬浮时，浮力等于其重力；若体积变大时，其排开水的体积变大，根据F浮＝ρgV排知，浮力变大，浮力大于重力，则水母会上浮，故B正确；
C、水母在下沉过程中，深度增大，根据p＝ρgh知，受到水的压强变大，故C错误；
D、水母漂浮时，浮力等于其重力，水母沉在水底时，浮力小于其重力，所以水母漂浮时受到的浮力大于其沉在水底时受到的浮力，由F浮＝G排可知，水母漂浮时比沉在水底时排开水的重力大，故D错误．
8、C
【解析】
A．图中，开关S1闭合时，电动机被短路掉，不能工作，故A错；
B．图中只要开关S1闭合，电动机就会工作，故B错；
C．图中只有当两个开关都闭合时，电动机才能正常工作，故C正确；
D．图中只要开关S1闭合，电动机就会工作，故D错；
9、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P＝UI可得，此时电路中的电流为：I＝IL＝＝＝0.5A，
滑动变阻器消耗的功率为：P1＝（U﹣UL）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了1V即增大了1V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+1V＝U﹣2V，
此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣2V）×0.2A﹣﹣﹣﹣﹣﹣②
已知P1：P2＝5：1﹣﹣﹣﹣③
联立①②③解得，电源电压U＝10V，故A正确；
则滑动变阻器的最大阻值为：R滑大＝＝＝＝10Ω，故B正确；
（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝10V﹣6V＝1V，电流为0.5A，
此时滑动变阻器消耗的功率为：P1＝U滑′I′＝1V×0.5A＝2W，故C正确；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率：PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了1V即增大了1V，由串联电路的电压规律可得，灯泡两端的电压减小了1V，则此时灯泡两端的电压：UL′＝6V﹣1V＝2V，
此时灯泡消耗的电功率：PL′＝UL′I′＝2V×0.2A＝0.1W，
则灯泡消耗的功率变化了：△P＝PL﹣PL′＝3W﹣0.1W＝2.6W，故D错误．
10、C
【解析】
A、导线的绝缘部分如果破损必须及时更换，以免触电，故A符合安全用电要求,不符合题意；
B、为了防止触电，带有金属外壳的家用电器的金属外壳必须接地，故B符合安全用电要求,不符合题意；
C、铜丝的熔点高，当电流过大时不容易熔断，因此不能代替保险丝，故C不符合安全用电要求,但符合题意；
D、使用测电笔时，手不能接触笔尖的金属体，但要接触笔尾的金属体，故D符合安全用电要求,不符合题意。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、9 45
【解析】
由图知，闭合开关S时，只是R1的简单电路，电源电压：U=I1R1=0.3A×30Ω=9V；同时闭合S、S1时，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，通过R2的电流I2=I-I1=0.5A-0.3A=0.2A，R2的电阻为：R2===45Ω。
12、3600 600
【解析】
电动机消耗的电能为W=UIt=6V×2A×5×60s=3600J；
电流通过线圈产生的热量为Q=I2Rt=（2A）2×0.5Ω×5×60s=600J。
13、 3 120
【解析】分析：（1）电能表是测量消耗电能多少的仪器，最后一位示数是小数位，其单位是，由图示可读出其示数，前后读数之差就是这段时间消耗的电能；
（2）灯正常工作时的功率等于额定功率，利用求时间。
解答：（1）由图知，出门时电能表的读数为864.0kW•h，回来时电能表的读数为867.0kW•h；这段时间内消耗的电能：；
（2）灯正常工作时的功率：，由可得，灯泡正常工作的时间：。
故答案为：3；120。
【点睛】本题考查电能表的读数、消耗电能的计算以及电功率公式的应用，关键是理解电能表参数的物理意义，解题过程中还要注意单位的换算。
14、变速400200
【解析】
由图丙可知，在1—3s内木箱做变速运动；由乙和丙两图可知3—5s内木箱以1m/s的速度做匀速直线运动，所以木箱移动的距离为：s=1m/s=2m
则推力对木箱做的功是：W=Fs=200N,P===200W
15、做功 增大
【解析】
反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，这是通过做功的方式改变物体的内能。
16、会聚 缩小
【解析】
摄像头的镜头采用的是凸透镜，其还可以在暗光环境下拍摄出较淸晰的照片，说明该摄像头的镜头对光线有会聚作用；摄像头拍摄利用的是凸透镜成成倒立、缩小的实像的原理制成的．
17、不可再生 化学 内 8.8×107
【解析】
天然气是化石能源的一种，化石能源、核能等能源会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；天然气燃烧时，天然气的化学能转化为内能；消耗2kg天燃气释放的热量是：Q＝mq＝2kg×4.4×107J/kg＝8.8×107J．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
由图可知，螺旋管中电流的方向是向上的，根据安培定则可知，螺旋管的右端为S极，左端为N极，磁感线总是从磁铁的N极出发，回到磁体的S极的，故A点的磁感线的方向是向右的，如图：

19、
【解析】
解：已知反射光线，首先过反射点作出法线，根据反射角等于入射角在法线右侧画出入射光线；再根据光从空气斜射入水中时，折射光线靠近法线偏折，折射角小于入射角，画出水中的折射光线．如下图所示：

点睛：已知反射光线，根据光的反射定律画出空气中的入射光线；再根据光的折射规律画出水中的入射光线．
20、记录不同液体的密度ρ液 物体的密度ρ物 体积相同，物体密度越大，露出液面的高度越小 1 C
【解析】
①探究物块露出液面的高度与液体密度的关系，需要改变液体的密度，记录不同液体的密度，所以步骤(一)中缺少记录不同液体的密度；
②步骤（二）中需要探究h的大小与正方体物块的密度ρ物的关系；
③比较实验序号1与2与3中的数据，正方体物块的边长相等，物块的密度越大，露出液面的高度越小；
④由表中数据可知，物块的密度增加200kg/m3，露出的高度h减小2cm，所以当物体的密度为1000kg/m3，露出的高度为0，所以物块的密度与水的密度的比值为；
⑤设物块的底面积为S，物块处于漂浮状态，∴F浮=G，ρ液gV排=ρ物gV物，ρ液gS（H-h）=ρ物gSH，，故C正确。
21、10 放大 远离
【解析】
（1）由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以2f＝20cm，则f＝10cm。
（2）由（1）可知，f＝10cm，把蜡烛放在距凸透镜16cm处时，2f＞u＞f，成倒立、放大的实像；
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰。
22、 断开 滑片未移到阻值最大处 2.4 B 2 C 缺少单位 电压一定时，导体中的电流与导体的电阻成反比
【解析】
（1）要求滑片P向A端移动时，电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，电压表与电阻并联，如下图所示：

（2）在连接电路时，为保护电路，她应将开关断开；
（3）电路连接完整后，小华闭合开关S，她发现电流表有示数，电路为通路，电压表的指针偏转角度很大，说明电阻的电压较大，变阻器分得的电压较小，即小华操作中存在的错误是滑片未移到阻值最大处。
（4）故障排除后，小华移动滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。断开开关S，她拆下10Ω的电阻，换成阻值为20Ω的电阻继续实验。闭合开关S，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，其示数是2.4V；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，才能记录电流表的示数。
（5）电压表控制的电压为2V，电源电压一定，根据串联电路电压的规律，变阻器分得的电压也是一定的，变阻器分得的电压与电压表示数之比是定值k，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：R滑＝k×50Ω，故为了完成整个实验，当小华换用50Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片P，都无法使电压表示数达到实验要求的值的原因是变阻器的最大电阻过小，应该选取最大阻值更大的滑动变阻器，故C正确；
（6）物理量应有单位，她设计的表格中存在的不足之处是缺少单位。分析下表中的实验数据知，在电压一定时，电阻为原来的几倍，通过的电流为原来的几分之一，故她能得出的结论是：电压一定时，导体中的电流与导体的电阻成反比。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 (1) 990Ω；4000Ω (2) 2.5V
【解析】
(1)当使用a、b两个端点时，Rg和R1串联，
由可得，电路中的总电阻： ，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：；
当使用a、c两个端点时，Rg、R1、R2串联，，
则R2的阻值：。
（2）在ab之间加上某一数值电压时，电流表G的示数是I=2.5mA，则ab之间的电压为：
。
24、（1）10Ω（2）12V（3）4—20Ω
【解析】
(1)灯泡L额定电压为6V，根据图乙可知，正常发光时通过灯泡的电流是0.6A，所以此时灯泡的电阻为;U滑= I额×R额= I额×=0.6A×40Ω×=6V；
所以U电=U额+U滑=6V+6V=12V;
(2)当滑动变阻器接入电路的阻值最大时，R0取得最大阻值Rmax，
此时UR0=4V， UR=U总-UR0=12V-4V=8V,R=40Ω， ，Rmax=20Ω；
当通过滑动变阻器接入电路阻值减小，并且满足干路电流不超过1A时，R0取得最小阻值Rmin，此时UR0=4V， UR=8V，I=1A；所以Rmin=;
所以R0的取值范围是4~20Ω
