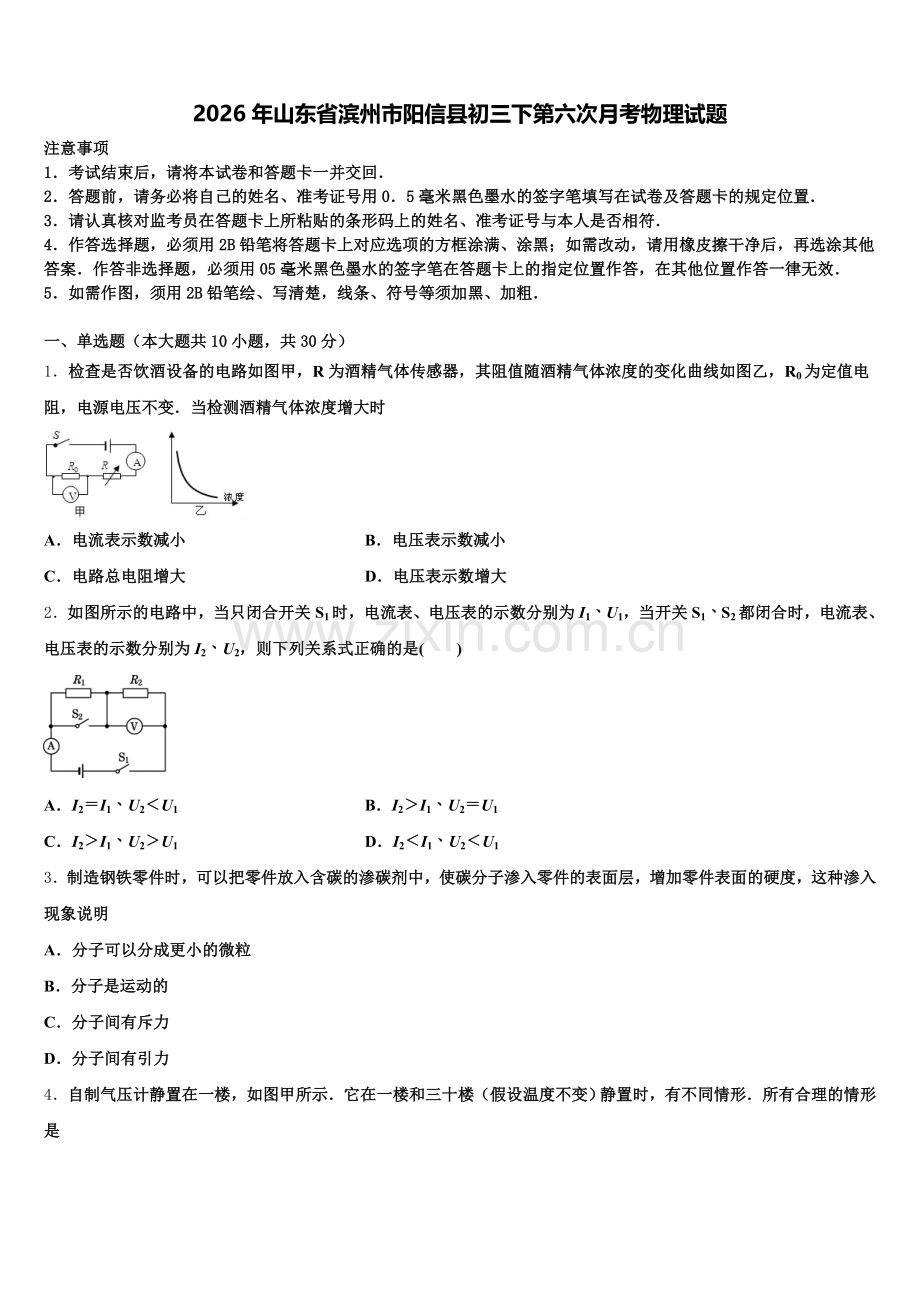

2026年山东省滨州市阳信县初三下第六次月考物理试题含解析.doc

2026年山东省滨州市阳信县初三下第六次月考物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．检查是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变．当检测酒精气体浓度增大时

A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电压表示数增大
2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(　　)

A．I2＝I1、U2＜U1 B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1 D．I2＜I1、U2＜U1
3．制造钢铁零件时，可以把零件放入含碳的渗碳剂中，使碳分子渗入零件的表面层，增加零件表面的硬度，这种渗入现象说明
A．分子可以分成更小的微粒
B．分子是运动的
C．分子间有斥力
D．分子间有引力
4．自制气压计静置在一楼，如图甲所示．它在一楼和三十楼（假设温度不变）静置时，有不同情形．所有合理的情形是

A．乙、丙 B．丁、戊
C．乙、丙、戊 D．丙、丁、戊
5．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中

A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
6．如图是测量压力的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示。压力越大电压表的示数越大。则下列电路中符合这一原理的是
A． B．
C． D．
7．在国际单位制中，电阻的基本单位是
A．W B．V C．A D．Ω
8．关于能源和能量，下列说法中正确的是（　　）
A．因为能量是守恒的，所以我们不需要节约能源。
B．根据能量守恒定律，在不久的将来我们可以成功制成“永动机”。
C．被人们称为“黑色金子”的煤炭是重要的能源之一，它是一种不可再生能源。
D．核能作为新能源被越来越广泛运用，核电站就是利用核聚变产生的巨大能量来发电的。
9．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．物体内能增加时，温度不一定升高
C．汽油机的做功冲程把机械能转化为内能
D．温度高的物体含有的热量比温度低的物体多
10．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
二、多选题（本大题共3小题，共12分）
11．如图象法能简明形象地反映某物理量随另一物理量变化的规律，如图是小龙同学在探究实验中绘制的图象，以下说法正确的是（　　）
A．探究晶体的凝固过程图象
B．探究物体受到重力与质量的关系图象
C．探究“电流与电阻的关系”实验中电流随电阻变化的图象
D．探究电阻“电流与电压的关系”实验中电流随电压变化的图象
12．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中

A．电压表示数变小 B．电流表A1示数变大
C．灯泡亮度不变 D．电流表A2示数变小
13．下列说法中正确的是
A．跳台滑雪运动员在空中下落的过程中，重力势能减小
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性
D．跳高运动员起跳蹬地时，运动员对地的压力小于地对运动员的支持力
三、填空题（本大题共5小题，共10分）
14．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为_____V.1min内电路消耗的电能为_____J，1min内电流通过电动机产生的热量为_____J．

15．体温计是一种常用的测量体温的工具，使用时应将体温计夹在腋下使之与人体充分接触，另外还要经过一段较长的时间，以便让它与人体更好地进行___________，这样测得的结果才准确。 使用前用手甩几下能将水银甩下去，因为水银具有______。
16．如图是一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，下面连着一块受风板，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个_____，由图可知风越大，接入电路的电阻越_____，开关S闭合时，小灯泡的亮度_____（选填：“变亮”、“变暗”或“不变”）。

17．蒸海鲜的吃法在湛江非常流行．其做法是：蒸锅上面放海鲜（如图），下面放米煮粥，汁水从上面流到下面的粥里，食客们还能享受一碗营养最大化的海鲜粥．为了保持海鲜原汁原味，蒸气通过蒸锅将海鲜蒸熟．汁水是蒸气放热后_____（填物态变化名称）而形成的．蒸熟后，闻到海鲜的浓香味，这是一种_____现象，烹饪过程中其内能是通过_____方式改变的．

18．如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的______冲程，乙图中是_____能转化为____能．

四、计算题（本大题共3小题，共29分）
19．如图是我国新型气垫登陆船，该船满载后的总重力为1.6×106N．
一艘满载的气垫船停在水平地面上时，与地面间的总接触面积为80m2，那么它对地面的压强为多少？气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高2.15m，若柴油机的效率为32%，则抬高一次需要消耗多少千克的柴油？（柴油的热值q柴油＝4.3×107J/kg）气垫船以30m/s的速度匀速直线运动600s时，若受到的阻力始终为7.2×104N，那么推力做的功是多少？功率为多少？
20．如图所示，物体重180N，动滑轮重10N．小明用100N的拉力（方向不变）将物体匀速提升2m，用了10s。求：

（1）有用功；
（2）拉力的功率；
（3）额外功；
（4）滑轮组的机械效率。
21．一个标有“220V，100W”的灯泡，接在家庭电路中消耗0.1kW·h的电能，可以正常工作多长时间？（具体写出求解过程）
五、作图题（本大题共2小题，共4分）
22．将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示，一条光从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．

23．如图所示，已知轻质杠杆AB在水平位置静止，作出物体C所受重力的示意图以及拉力F的力臂L．
（____）

六、实验探究题（本大题共3小题，共15分）
24．某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关；
猜想二：导体的电阻与导体的长度有关；
猜想三：导体的电阻与导体的横截面积有关．
为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了四根金属丝，为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度．实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：

（1）该实验是通过观察____________________间接比较导体电阻的大小；
（2）为了验证猜想一，应选用金属丝__________和__________进行实验；（填写字母）
（3）选用金属丝分别接入电路两点间，是为了验证猜想__________；（填写数字）
（4）分别将两金属丝接入电路中两点时，通过它们的电流分别为，且，由此得到的结论是：__________________________________________________；
（5）实验结束后，吴虑同学提出猜想：导体的电阻可能还与导体的温度有关．请你帮他设计一个可行的实验验证该猜想，写出实验设计方案（可以合理增加实验器材）_______________________________________________________
25．小明用两节干电池测小灯泡的功率，连接的部分电路如图甲所示，小灯泡的额定电压为2.5 V（阻值约为10 Ω），滑动变阻器的规格为“20 Ω 2 A”．

（1）在图甲中，用笔画线代替导线将电路连接完整．
（_____）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（选填“左”或“右”）端．
（3）当电压表的示数达到2 V时，电流表的示数如图乙所示，此时，灯泡的功率为____W，为使灯泡正常发光，应将滑片向_____（选填“左”或“右”）移动．
（4）小明发现当电压表示数达到2.5 V时，无论怎么调节变阻器滑片都无法使电压表示数增大．为了用该灯泡继续完成实验，你觉得合理的解决办法是______．
（5）解决了（4）中问题后，测出电压略大于2.5 V时的灯泡功率．为比较灯泡在不同电压下的功率关系，______（选填“需要”或“不需要”）重新测量前面的实验数据．
26．按要求完成填空：

（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.
（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.
（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.
（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流，由图乙可知，当检测酒精气体浓度增大时传感器的电阻减小，电路中的总电阻减小，故C不正确；由I＝可知，电路中的电流增大，即电流表的示数增大，故A不正确；由U＝IR可知，R0两端的电压增大，即电压表的示数增大，故B不正确，D正确．故选D．
点睛：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流，由图乙可知检测酒精气体浓度增大时传感器电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化．
2、C
【解析】
当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】
AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
3、B
【解析】
由分子动理论知道，由于物质是由分子组成的，且分子在不停的做无规则运动，当将零件放入含碳的渗碳剂中，碳分子就可以进入零件分子间的间隙，从而渗入零件的表层，增加零件表面的硬度，这种渗入现象说明分子是运动的，故B正确．
4、D
【解析】
乙图、丁图：从管口水平吹气，会使管口气流速度变大而压强变小，瓶内气压使管内液面上升．故乙不符合情形、丁符合情形．
丙图：向管内吹气，会将管内液体吹回瓶内，管内液面下降．故丙符合情形．
戊图：由于30楼高度高，外界气压降低，则瓶内气压将使管内液面上升．故戊符合情形．
综合以上分析符合情形的是丙、丁、戊，故选择D选项．
5、B
【解析】
方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大→电路的总电阻就变大→由于电源电压不变，导致电路中的总电流变小→电流表A示数变小→依据U1=IR1，R1不变，I变小，所以U1变小→电压表U1示数变小→依据U2=U-U1，电源电压U不变，U1变小，所以U2变大．
方法二：串联电路中，即电压与电阻成正比，当滑动变阻器滑片自a向b移动的过程中，R2占总电阻的比例增大，分得电压也增大；R1占总电阻的比例减小，分得的电压也减小；电路中的电流随总电阻的增大而减小．
故选B．
6、B
【解析】
AD．两电阻并联，电压表测电源的电压，因电源的电压不变，所以，压力变化时，电压表的示数不变，故AD不符合；
BC．两电阻串联，压力越大时，滑片下移，接入电路中的在变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，由U＝IR可知，定值电阻两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，综上可知，B中电压表并联在滑动变阻器两端符合，C中电压表并联在定值电阻两端不符合。
7、D
【解析】
A．W是电功率的国际单位，故错误；
B．V是电压的国际单位，故错误；
C．A是电流的国际单位，故错误；
D．Ω是电阻的国际单位，故正确；
8、C
【解析】
A．虽然能量是守恒的，但并不是所有的能量都能直接被人类利用，而且能量的转化具有方向性，因此我们必须要节约能源，故A错误；
B．据能量的转化和守恒定律知，机械能会转化为其他形式的能，从而使机械能减少，因此，人类是无法制成永动机的，故B错误；
C．煤炭在短期内不能从自然界得到补充，故属于不可再生能源，故C正确；
D．核电站是利用原子核裂变的链式反应释放出大量的核能来发电的，故D错误。
9、B。
【解析】物体的内能减少时，也可能是通过热传递将内能散发出去了，不一定对外做功，故A是不对的；B中物体的内能增加时，温度不一定升高，如冰在熔化时，吸热，其内能增加，但温度保持不变，故B是正确的；做功冲程是把内能转化为机械能，故C不正确；热量是物体吸收或放出的热的多少，一个物体不能含有热量，故D的说法也是不对的，故该题选B。
考点：温度、内能和热量之间的关系。
10、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A.图中横轴表示温度，纵轴表示时间，在时间变长的过程中，温度逐渐降低过，有一段时间温度保持不变，符合晶体凝固的特点，故A正确；
B.图中横轴表示质量，纵轴表示重力，重力与质量成正比，图象为过原点的直线，故B正确；
C.图中横坐标是电阻，纵坐标是电流，在电压不变时，导体中的电流与导体的电阻成反比，所以图象为反比例函数，故C正确；
D.图中横坐标是电压，纵坐标是电流，是电流随电压的变化图象，若电阻为定值电阻，导体中的电流跟导体两端的电压成正比，用图象表示应该是一条斜向上的直线，若是小灯泡，导体中的电流跟导体两端的电压不成正比，用图象与题中的图象相同，故D错误。
12、CD
【解析】
A.由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；因为电源的电压不变，所以滑片移动时，电压表的示数不变，故不正确；
B.当滑动变阻器R的滑片P从中点向b端滑动的过程中，接入电路中的电阻变大，由 可知，该支路的电流变小，即电流表A1的示数变小，故不正确；
C.因为并联电路中各支路独立工作、互不影响，所以灯泡两端的电压和通过的电流不变，实际功率不变，亮度不变，故正确；
D.因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2示数变小，故正确．
故选CD
由电路图可知，灯泡与滑动变阻器并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源的电压；根据电源的电压可知电压表示数的变化，根据滑片的移动可知该支路接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路各支路独立工作可知通过灯泡的电流，根据并联电路的电流特点可知干路电流的变化．
13、AC
【解析】
A．跳台滑雪运动员在空中下落的过程中，质量不变、高度减小，重力势能减小，故A正确；
B．短道速滑运动员在转弯滑行的过程中，运动方向时刻在发生变化，所以运动状态不断改变，故B错误；
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性，仍然要保持原来的运动状态。故C正确；
D．跳高运动员起跳蹬地时，运动员对地的压力与地对运动员的支持力是一对相互作用力，大小相等，故D错误。

三、填空题（本大题共5小题，共10分）
14、6 288 30
【解析】
由电路图可知，定值电阻R0与电动机M并联，电流表A1测干路电流，电流表A2测R0支路的电流,因并联电路中各支路两端的电压相等，所以，由I=可知，电源的电压：
U=I0R0=0.3A×20Ω=6V；
1min内电路消耗的电能：
W=UIt=6V×0.8A×60s=288J；
因并联电路中干路电流等于各支路电流之和，所以，通过电动机的电流：
IM=I﹣I0=0.8A﹣0.3A=0.5A，
1min内电流通过电动机产生的热量：
Q=IM2Rt=（0.5A）2×2Ω×60s=30J．
15、热传递 惯性
【解析】
体温计夹在腋下使之与人体充分接触，并且还要经过一段较长的时间，以便让它与人体更好地进行热传递，这样体温计内部液体温度等于体温，测得的结果才准确；使用体温计前要甩几下，是利用惯性使水银继续向下运动。
16、滑动变阻器 小 变亮
【解析】
由图可得风一吹，OC杆能够在AB段圆弧形电阻上滑动，改变了接入电路中电阻的长度，从而改变了接入电路中电阻，所以金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；由图可知，风越大，OC杆偏转的角度越大，该变阻器接入电路的电阻越小，开关S闭合时，电流越大，小灯泡的亮度变亮。
17、液化扩散热传递
【解析】
蒸气通过通过蒸锅将海鲜蒸熟，高温水蒸气遇到温度低的海鲜放热后液化而形成汤汁；海鲜蒸熟后，闻到海鲜的浓香味，这是海鲜汤中的香味分子无规则运动，扩散现象的结果，在烹饪过程中，内能增加主要通过热传递方式实现的．
18、压缩 内 机械
【解析】
（1）由图甲可知，进气门、排气门关闭，活塞上行，所以是压缩冲程；
（2）乙图中进气门、排气门关闭，活塞下行，所以是做功冲程，在该冲程中将燃气的内能转化为活塞的机械能．

四、计算题（本大题共3小题，共29分）
19、（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W
【解析】
试题分析：（1）登陆船对地面的压力等于其重力，根据F=G求出，再根据p=求出对地面的压强；
（2）根据W有用=Gh求出有用功，再根据η=求出柴油燃烧放出的总热量，根据Q=mq求出柴油的质量；
（3）根据v=求出运动距离，匀速运动，推力等于阻力，根据W=Fs求出推力做的功，再根据P=求出功率．
已知：登陆船重力G=1.6×106N，与地面间的总接触面积为S=80m2，高度h=2.15m，效率η=32%，柴油的热值q柴油=4.3×107J/kg，速度v=30m/s，时间t=600s，阻力f=7.2×104N
求：（1）它对地面的压强p=？；（2）柴油的质量m=？；（3）推力做的功W=？；功率P=？
解：（1）登陆船对地面的压力F=G=1.6×106N，
它对地面的压强p===2×104Pa；
（2）有用功W有用=Gh=1.6×106N×2.15m=3.44×106J，
由η=得：
柴油燃烧放出的总热量Q==≈1.81×107J，
由Q=mq得：
消耗柴油的质量m==≈0.42kg；
（3）由v=得运动距离：
s=vt=30m/s×600s=18000m，
因为匀速运动，所以推力F=f=7.2×104N，
推力做的功W=Fs=7.2×104N×18000m=1.296×109J；
功率P===2.16×106W．
答：（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W．
20、（1）360J；（2）40W；（3）40J；（4）90%。
【解析】
（1）拉力做的有用功： W有用＝Gh＝180N×2m＝360J；
（2）由图知，n＝2，拉力端移动距离s＝2h＝2×2m＝4m，拉力做的总功：W总＝Fs＝100N×4m＝400J，拉力做功的功率：P＝＝＝40W；
（3）额外功：W额＝W总﹣W有用＝400J﹣360J＝40J；
（4）滑轮组的机械效率：η＝＝×100%＝90%。
21、1h
【解析】
100W=0.1kW，该灯泡消耗0.1kW•h的电能需要的时间：t===1h．

五、作图题（本大题共2小题，共4分）
22、
【解析】
光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线；当光从空气斜射入右侧玻璃砖时，传播规律相同，如图所示：

23、
【解析】
对于形状规则、质地均匀的物体，它的重心在它的几何中心上，从重心开始沿重力方向﹣﹣竖直向下，画一条带箭头的线段并标出重力G；过支点O作F的垂线段，即为拉力F的力臂L；如图所示：

点睛：（1）先确定物体的重心，然后从重心开始沿重力方向画一条带箭头的线段表示重力G；（2）根据力臂的概念画出F的力臂L．

六、实验探究题（本大题共3小题，共15分）
24、电流表的示数 b d 三 材料、横截面积相同的导体，长度越长，电阻越大 将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论
【解析】
（1）当接入电路不同的导体时，可通过观察电流表示数来比较导体电阻的大小；
（2）为了验证猜想一，导体的电阻与导体的材料有关，应控制导体的长度和横截面积相同、材料不同，应选用金属丝b 、d进行实验；
（3）选用金属丝分别接入电路两点间，b 、c两金属丝的长度、材料相同，横截面积不同，因此是为了验证导体的电阻和横截面积的关系，即为了验证猜想三；
（4）分别将两金属丝接入电路中两点时，两金属丝材料、横截面积相同，长度不同，通过它们的电流分别为，且，由此得到的结论是：材料、横截面积相同的导体，长度越长，电阻越大．
（5）为了验证导体的电阻可能还与导体的温度有关．将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论．
25、 左 0.48 右 换用两节新的干电池或使用三节干电池或换用阻值较小的滑动变阻器等，合理即可） 不需要
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，灯的额定电压为2.5V，故使用0-3V量程，实物电路如下：

（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的左端；
（3）由图乙知道，电流表选用小量程，分度值为0.02A，其值为0.24A，故小灯泡的功率是：
P=UI=2V×0.24A=0.48W；灯在额定电压下的功率为额定功率，此时电压表的读数为2V，小于灯的额定电压，所以，要使灯泡正常发光，应将增大灯的电压，由串联分压原理知道，应减小变阻器连入电路中的电阻大小，即滑片向右移动，直至电压表示数为2.5V，小灯泡正常发光，小灯泡达到额定功率；
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大，说明电源电压较小；为了用该灯泡继续完成实验，做法是：换用两节新的干电池或增加1节电池或换用阻值较小的滑动变阻器等；
（5）小灯泡在不同电压下的功率不同，在额定电压下的功率为额定功率；所以，比较灯泡在不同电压下的功率关系，不需要重新测量前两次实验数据．
26、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
