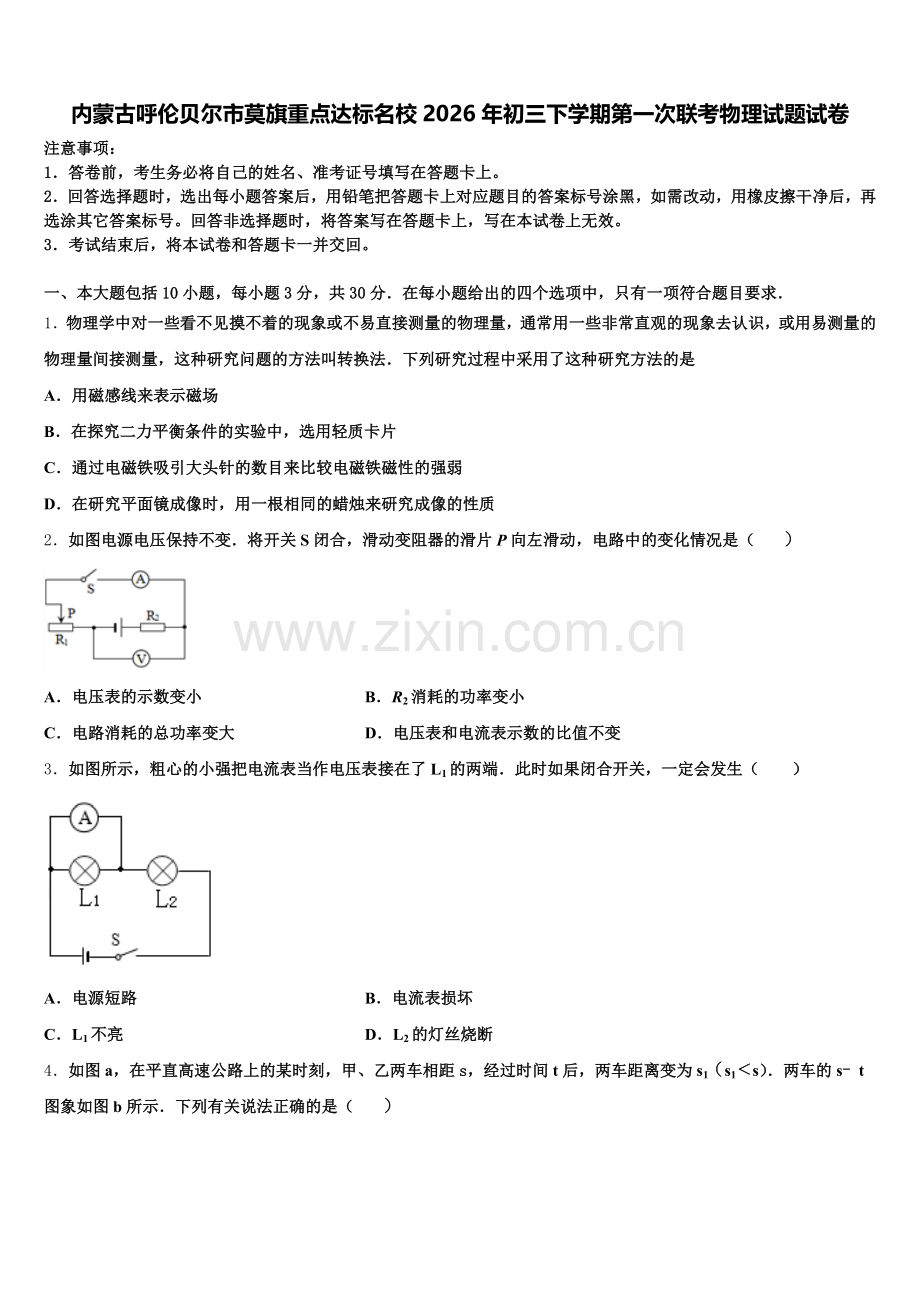

内蒙古呼伦贝尔市莫旗重点达标名校2026年初三下学期第一次联考物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．物理学中对一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫转换法．下列研究过程中采用了这种研究方法的是
A．用磁感线来表示磁场
B．在探究二力平衡条件的实验中，选用轻质卡片
C．通过电磁铁吸引大头针的数目来比较电磁铁磁性的强弱
D．在研究平面镜成像时，用一根相同的蜡烛来研究成像的性质
2．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（ ）

A．电压表的示数变小 B．R2消耗的功率变小
C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变
3．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（　　）

A．电源短路 B．电流表损坏
C．L1不亮 D．L2的灯丝烧断
4．如图a，在平直高速公路上的某时刻，甲、乙两车相距s，经过时间t后，两车距离变为s1（s1＜s）．两车的s﹣t图象如图b所示．下列有关说法正确的是（ ）

A．图b中的图线Ⅱ表示的是甲车的运动情况
B．图b中的t0时刻表示甲乙两车此时的速度相等
C．t时刻一定在图b中的t0时刻之前
D．t时刻可能在图b中的t0时刻之前
5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（　　）

A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁
6．下列关于声现象说法正确的是
A．剧院四壁做成凹凸不平或用蜂窝状的材料，是为了增强声音的响度
B．医生用“B超”给病人做检查，说明声音可以传递能量
C．百米赛跑时，终点计时员以看到发令枪冒烟开始计时，而不是以听到枪声开始计时，是因为声速远小于光速
D．学校路段“禁鸣喇叭”，是在传播过程中阻断噪声
7．如图水平桌面上放一杯冰水，冰块漂在水面上，爱米利用细管用力吸冰水的过程中

A．大气压没有起作用
B．冰块相对容器是静止的
C．容器底部受到水的压强减小
D．冰块的内能和重力势能都不变
8．小明同学对自己身体涉及的一些物理量进行了估测，其中不合理的是
A．身高170cm B．体重500N
C．体温37℃ D．心跳80次/秒
9．图中是2018年平昌冬奥会赛场上运动员参加不同比赛项目时顽强拼搏的英姿。下列说法中不正确的
.
A．甲图中：速度滑冰运动员滑冰时，冰面在冰刀的压力下稍有熔化，能减小摩擦。
B．乙图中：自由滑雪空中技巧运动员在空中加速下落过程中，重力势能转化为动能。
C．丙图中：运动员将冰壶推出后，冰壶继续滑行是因为惯性作用。
D．丁图中：花样滑冰运动员在冰面上沿曲线匀速滑行，运动状态不断变化。
10．如图所示，物体浸没在水中，工人用200N的拉力F在10s内将重为400N的物体匀速提升2m，物体没有露出水面，此时滑轮组的机械效率是80%，不计绳重和摩擦，g=10N/kg，则下列说法中正确的是（ ）

A．物体露出水面前，工人匀速提升重物时拉力的功率为40W
B．物体在水中受到的浮力为320N
C．物体的体积为8×10-3m3
D．物体露出水面后，此滑轮组提升该物体的机械效率将小于80%
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图是一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，下面连着一块受风板，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个_____，由图可知风越大，接入电路的电阻越_____，开关S闭合时，小灯泡的亮度_____（选填：“变亮”、“变暗”或“不变”）。

12．如图所示, 电源电压不变，变阻器规格为“20Ω 2A”， a、b为其两端点．闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2﹕3，电压表的示数之差为4V．则R的阻值为_________Ω，滑片在ab中点时，电流表示数为_________A，滑片在b点时，变阻器消耗的电功率为_________W．

13．两个质量不同的柱形容器、放在水平桌面上，底面积分别为和。现将容器中分别装入密度不同的液体，再将两个完全相同的金属球分别浸没在两液体中，如图所示，此时液体对容器底的压强相等。当取出两容器中的金属球，液体对容器底部压强的变化量分别为、，则______；此时两容器对桌面的压力分别为、，则______。（均选填“＜”、“＞”或“=”）

14．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．

15．在斜面上将一个重5N的物体匀速拉到顶端，沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为___________J，物体受到的摩擦力为_______N，斜面的机械效率为__________。

16．北斗卫星导航系统是中国自行研制的全球卫星导航系统，具有定位、导航和通讯等功能．北斗卫星导航系统利用_________传递信息，这种信号________（选填“能”或“不能”）在真空中传播．
17．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容_____乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为_____J/（kg•℃）．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。

19．小华家新买了一辆电动自行车，她发现：拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，而不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯都会亮起，请将如图器件连成符合要求的电路图（笔画线代替导线）．

20．以下是某实验小组进行的两组光学实验：

（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
21．“测量小灯泡电功率”的实验电路如下图甲所示。电源电压为3V，小灯泡的额定电压为2.5V。
闭合开关前，滑动变阻器的滑片P应置于A端，目的是____________。实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向_________（选填“A”或“B”）端移动，使电压表的示数为2.5V，这时电流表的示数如上图乙所示，则小灯泡的额定功率为_________W。小天同学在做这个实验时，连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是___________。此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如上图丙所示，R0＝10Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为________A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率。
22．小明用如图甲的电路探究电流跟电阻的关系，电源电压6V保持不变，定值电阻分别为5Ω、10Ω、15Ω、20Ω．
按照图甲电路连接电路，开始实验．改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到图乙的电流I随电阻R的变化图像．由图像可以得出的结论是_______________．小明用5Ω的电阻做完实验后，接下来的操作是，将10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）移动滑片，使电压表的示数为______V时，读出电流表示数，此时滑动变阻器连入电路的阻值为________Ω．小红指出小明操作中存在安全隐患，在由小到大更换电阻的过程中，不断开开关直接移动滑动变阻器，这种做法容易将______表损坏．小明听取了意见，重新实验，在每次更换电阻时都断开了开关，将滑动变阻器调到阻值最大处．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”（电热器）上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯．小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103J/（kg•℃）．问：
小明所用“热得快”正常工作电流是多大？该“热得快”正常工作的电阻是多大？若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
24．质量为50kg的爱米漫步在沙滩上，鞋与沙滩的接触面积为0.01m1．（取g＝10N/kg）求：
（1）爱米受到的重力
（1）漫步时爱米对沙滩的压强。
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
A. 利用磁感应线去研究磁场分布规律，这种研究方法叫模型法，不符合题意；
B. 在探究二力平衡条件的实验中，选用轻质卡片，忽略了纸片质量的影响，用到了理想实验法，不符合题意；
C. 电磁铁磁性强弱不能直接观察，通过观察被吸引的小铁钉数间接知道了电磁铁磁性的强弱，采用的是转换法，符合题意；
D. 探究平面镜成像特点时，选用两根相同的蜡烛是利用了等效替代法，不是转换法，不符合题意．
2、B
【解析】
首先分析电路是电阻R2与滑动变阻器的串联电路，电压表测量的是滑动变阻器两端的电压，电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电阻增大。
【详解】
A．根据欧姆定律，电路中的电流变小，定值定值R2两端的电压变小，而滑动变阻器两端的电压增大，A错误；
B．R2消耗的功率为：P2=I2R2，电流变小，所以P2减小，B正确；
C．电路中的总功率P=UI，电流变小，所以总功率变小，C错误；
D．电压表是滑动变阻器两端的电压，与电流表的比值不是定值，D错误；
故选B。
3、C
【解析】
把电流表当作电压表接在了L1的两端．此时如果闭合开关，电流表把灯泡短接了灯泡不亮．所以选C ．
4、D
【解析】
A、由图b可知，两车同时出发，在0～t0时间内，两车的距离逐渐减小，说明是甲车的速度快，由s﹣t图象可知，两车都做匀速直线运动，且斜线的倾斜程度越大，表示速度越快，
图b中，图线Ⅰ的倾斜程度越大，所以图线Ⅰ表示甲车的运动情况，则图线Ⅱ表示乙车的运动情况，故A错误；
B、图b中的t0时刻，说明两车的位置相同，表示甲乙两车相遇，由A的分析知，两车的速度不相等，故B错误；
CD、由A项解答可知，甲车的速度大于乙车的速度，所以，两车距离变为s1（s1＜s），有两种情况：一是甲车尚未追上乙车，二是甲车超过乙车；所以，t时刻可能在图b中的t0时刻之前，也可能在t0时刻之后，故C错误，D正确．
5、A
【解析】
反复弯折铁丝，铁丝弯折处温度升高，机械能转化为内能，使铁丝的内能增加。甲图中，用力将活塞压下，活塞对空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，正确；乙图中，按动电火花发生器按钮，盒盖飞出，此过程内能转化为机械能，错误；丙图中，汽油机压缩冲程过程中机械能转化为内能，正确；丁图中，汽油机做功冲程中，高温高压的燃气对外做功，此过程中内能转化为机械能，错误。故选A。
6、C
【解析】
A．剧院四壁做成凹凸不平或用蜂窝状的材料，是为了减弱声波反射，增强听众收听效果，故A错误；
B．“B超”给病人做检查，可以检查脏器是否有病变，从而活动信息，说明了声音可以传递信息，故B错误；
C．声音在15℃空气中传播的速度约为340m/s，光在空气中传播速度约为3×108m/s，声速远小于光速，所以终点计时员看冒烟而不听枪声，故C正确；
D． “禁鸣喇叭”是在生源处防止噪声产生，故D错误；
故应选C．
7、C
【解析】
A、用细管用力吸冰水时，要先把细管内的空气吸出，细管内气压小于外界大气压，在大气压的作用下冰水被压入细管，所以用细管吸冰水利用了大气压，故A错误；
B、利用细管用力吸冰水的过程中，杯内液面下降，冰块随水面一起下降，此过程中冰块相对于容器发生了位置变化，所以冰块相对容器是运动的，故B错误；
C、利用细管用力吸冰水的过程中，杯内液面下降，根据p＝ρgh可知，容器底部受到水的压强减小，故C正确；
D、利用细管用力吸冰水的过程中，冰块随水面一起下降，所以冰块的重力势能变小，此过程中冰块会从空气中吸热，故其内能增大，故D错误。
8、D
【解析】
A．中学生的身高为170cm是合理的，故A选项不符合题意；
B．∵中学生的质量约为50kg，
∴重力约为G=mg=50kg10N/kg=500N符合实际，故B选项不符合题意．
C．人的体温37℃，符合实际，故C不符合题意；
D．小明心跳应该为80次/分，不符合实际，故D选项符合题意；
9、C
【解析】
A、冰熔化成水后，在冰刀和冰面之间，使接触面变光滑（或使接触面分开），来达到减小摩擦的效果，故A正确；
B、自由滑雪空中技巧运动员在空中加速下落过程中，运动员的重力势能变小，动能增加，故重力势能转化为动能，故B正确；
C、冰壶被推出后，能在冰面上继续滑行是因为冰壶具有惯性，不能说受到惯性作用，故C错误；
D、弯道上沿曲线滑行的运动员的运动方向时刻在发生改变，因此弯道上沿曲线滑行的运动员一定受非平衡力作用，运动状态在改变，故D正确。
10、C
【解析】
A．由图知，n=2，拉力端移动的距离：s=2h=2×2m=4m，拉力端移动的速度：v=s/t=4m/10s=0.4m/s，拉力的功率：P=Fv=200N×0.4m/s=80W，故A错；
B．滑轮组的机械效率：η=W有用/W总=(G−F浮)h/Fs=(G−F浮)h/F×2h=G−F浮/2F=400N−F浮/2×200N=80%，解得：F浮 =80N，故B错；
C．由F浮 =ρ水 V排 g得物体的体积：V=V排 =F浮/ρ水g=80N/1×103kg/m3×10N/kg=8×10-3 m3 ，故C正确；
D．物体露出水面后，没有了浮力，相当于增加了提升物体的重，增大了有用功，不计绳重和摩擦，额外功不变，有用功和总功的比值变大，此滑轮组提升该物体的机械效率将大于80%，故D错。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、滑动变阻器 小 变亮
【解析】
由图可得风一吹，OC杆能够在AB段圆弧形电阻上滑动，改变了接入电路中电阻的长度，从而改变了接入电路中电阻，所以金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；由图可知，风越大，OC杆偏转的角度越大，该变阻器接入电路的电阻越小，开关S闭合时，电流越大，小灯泡的亮度变亮。
12、 10 1.2 12.8
【解析】(1)设总电压为U,接在b点时电流为I1,接在变阻器中点时电流为I2，则有，∵电源的电压不变，∴，整理可得：R＝R滑＝×20Ω＝10Ω， (2)∵I＝，∴△UR＝I2R−I1R＝I2R−I2R＝I2×10Ω＝4V，解得：I2＝1.2A， (3)滑片在b点时，电路中的电流：I1＝I2＝×1.2A＝0.8A，变阻器消耗的电功率：P滑＝I12R滑＝(0.8A)2×20Ω＝12.8W.
点睛：由题意可知，当接在b点时接入电阻为20Ω，接在ab的中点时电阻为10Ω，则由电流之比可求得R的阻值；设接在b点时的电流为I1，接在中点时的电流I2，则可由欧姆定律表示出电压，则由电压之差可列出方程，由方程组可求得电流值；由功率公式可求得电功率。
13、＞ ＜
【解析】
根据题图可知，此题考查液体压强的计算公式的应用和分析，知道取出球后容器底部所受的压强恰好是原来压强与减小压强之差的关系是解决该题的关键。
【详解】
由题意知，柱形容器内分别盛有不同的液体A、B，两个完全相同的金属球分别浸没在A、B液体中，此时，液体对容器底的压强相等，即pA＝p B；
由图知hA＜h B，根据p＝ρgh可知，ρA＞ρB；
取出金属球后，减小了相同的体积，由于A的底面积小，所以根据可知△hA＞△h B（即液体A的液面降低得多），
根据液体压强公式△p＝ρg△h可知，压强的变化量△pA＞△p B；
已知金属球浸没在A、B液体中时，pA＝p B；
取出金属球后，容器底部所受液体的压强pA′＝pA﹣△pA＜pB﹣△pB＝pB′，
由图知SA＜SB，由F＝pS可得，两个容器中液体对容器底部的压力FA′＜FB′，
又因为柱形容器的质量不同，GA容＜GB容，
容器内部液体的重力GA＝FA′，GB＝FB′，
则两个容器对桌面的压力关系为：FA＝GA+ GA容＜GB+ GB容= FB。
14、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
15、5 0.75 62.5%
【解析】
拉力做的有用功：W有=Gh=5N×1m=5J，
拉力F对物体做的总功：W总=Fs=2N×4m=8J，
额外功：W额= W总- W有=8J-5J=3J，
摩擦力：f==0.75N，
斜面的机械效率：η==62.5%。
16、电磁波能
【解析】
我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用电磁波传递信息的；电磁波可以在真空中传播．
17、小于；4.2×103
【解析】
（1）甲乙两种液体液体质量相等、初温相同、用两个完全相同的加热器加热时间相同时吸热也相同，利用热量的计算公式分析比热容关系；
（2）已知物体的质量、初温和末温、吸收的热量，利用求物质的比热容。
【详解】
（1）由题可知，同一加热器加热时间相同时，即两种液体吸收的热量相同，甲的温度升高的高；根据可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快；所以，甲的比热容小，乙的比热容大；
（2）根据比热容的定义式得，乙液体的比热容：
；

三、作图、实验与探究题（本大题包括5小题，共34分）
18、图

【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
19、
【解析】
试题分析：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；
汽车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡；如下图所示：

【考点定位】串、并联电路的设计
20、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
21、保护电路，避免电流过大损坏器材 B 0.8 连接电路时未断开开关 0.25
【解析】
时刻抓住灯泡电压需为2.5V时灯泡才可正常发光；
【详解】
闭合开关前应将滑动变阻器移至最大阻值处，起到保护电路的作用；小灯泡与滑动变阻器串联，且电压表测量小灯泡电压，此时电压为2.2V，则应该使滑动变阻器电阻减小，让小灯泡分到更多的电压，达到额定电压2.5V为止，则应该向B处滑动；读出电流表示数为0.32A，小灯泡额定功率；接通最后一根导线后，灯泡立即发光，说明开关处于闭合状态，操作错误；图丙小灯泡与R0并联，电压相等，则若要小灯泡达到额定电压，只需使定值电阻R0达到相同电压2.5V，由此得电流表A2示数应为；
抓住串并联的特点解题。
22、当电压一定时，电流与电阻成反比 左 2.5V 14 电压表
【解析】
（1）实验得到图乙的电流I随电阻R的变化图像．由图像可以看出是反比例图像，即电流随电阻的增大而减小，可得结论：当电压一定时，电流与电阻成反比．
（2）由乙图，每次的电流与电阻的乘积相等，都为2.5V，即实验时保持电阻两端电压为2.5V不变．
小明用5Ω的电阻做完实验后，接下来的操作是，将10Ω的电阻接入电路，闭合开关，因为串联时电压的比等于电阻的比，即定值电阻增大后，滑动变阻器接入电路的电阻也应变大，所以向左移动滑片，使电压表的示数为2.5V时，读出电流表示数，此时电流为：

此时滑动变阻器连入电路的阻值为：

（3）如果在由小到大更换电阻的过程中，不断开开关直接移动滑动变阻器，由于电阻逐渐增大，分得电压也是逐渐增大的，所以电阻两端的电压可能会超过电压表的量程，所以这种做法容易将电压表损坏．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）2.5A；（2）88Ω；（3）3.36×103J/（kg•℃）．
【解析】
解：
（1）“热得快”正常工作时的功率P=550W，电压U=220V，
根据P=UI可得，正常工作的电流：
；
（2）根据可得，该“热得快”正常工作的电阻：
；
（3）水吸收的热量为：
Q水=cm△t=4.2×103J/（kg•℃）×0.5kg×12℃=2.52×104J，
因为甲、乙所示的两套完全相同的装置，且加热时间相同，
所以水和浓盐水吸收的热量相同，即Q盐水=Q水=2.52×104J；
由Q=cm△t可得，浓盐水的比热容为：

答：（1）小明所用“热得快”正常工作电流是2.5A；
（2）该“热得快”正常工作的电阻是88Ω；
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是3.36×103J/（kg•℃）．
24、（1）500N（1）1.5×104Pa
【解析】
（1）爱米同学的重力：G＝mg＝50kg×10N/kg＝500N；
（1）漫步时爱米对沙滩的压等于自身重力：F＝G＝500N，受力面积S＝0.01m1，对沙滩的压强：p＝＝＝1.5×104Pa。
