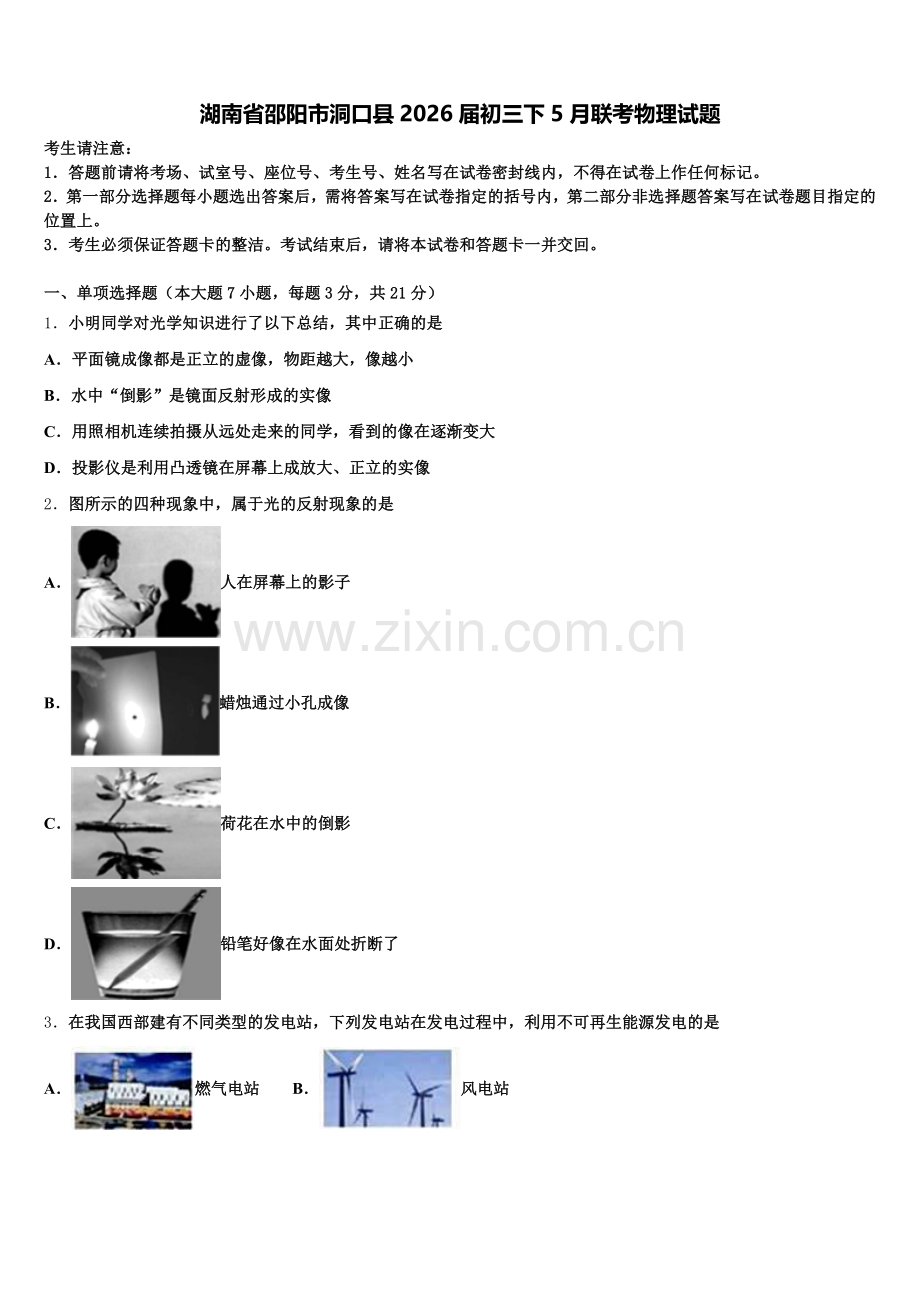

湖南省邵阳市洞口县2026届初三下5月联考物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小明同学对光学知识进行了以下总结，其中正确的是
A．平面镜成像都是正立的虚像，物距越大，像越小
B．水中“倒影”是镜面反射形成的实像
C．用照相机连续拍摄从远处走来的同学，看到的像在逐渐变大
D．投影仪是利用凸透镜在屏幕上成放大、正立的实像
2．图所示的四种现象中，属于光的反射现象的是
A．人在屏幕上的影子
B．蜡烛通过小孔成像
C．荷花在水中的倒影
D．铅笔好像在水面处折断了
3．在我国西部建有不同类型的发电站，下列发电站在发电过程中，利用不可再生能源发电的是
A．燃气电站 B．风电站
C．水电站 D．太阳能电站
4．在家庭电路中，可能会出现这些情况开关中的两个线头相碰插头中的两个线头相碰电路中增加了大功率的用电器户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
A．（1）、（2） B．（2）、（3） C．（2）、（4） D．（1）、（4）
5．下列物品中，通常情况下属于导体的是
A．塑料盒 B．橡皮 C．铅笔芯 D．玻璃杯
6．下列物品中，通常情况下属于导体的是
A．锡箔纸 B．陶瓷碗 C．塑料袋 D．橡胶垫
7．下列工具中，主要利用连通器原理工作的是（　　）
A．抽水机 B．液位计 C．吸尘器 D．注射器
二、填空题（本大题7小题，共21分）
8．根据图中通电螺线管的N圾，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．

9．如图是研究“电流通过导体产生的热量与_____的关系”的装置。每只烧瓶中煤油质量均为300g，电阻丝R1=30Ω，电路中电流I为0.3A，通电6min后，左侧烧瓶中的煤油温度升高了1℃，该烧瓶中煤油吸收的热量为_______J，电流通过R1产生的热量为_____J。[c煤油=2.1×103J/（kg•℃）]

10．如图所示，小华从滑梯上滑下时，臀部温度升高，内能__________（选填“增大”或“减小”），这是通过__________（选填“做功”或“热传递”）的方式改变物体的内能．

11．蹦极运动简化后与下列情景相似：如下图甲所示，不计空气阻力，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动。已知小球速度v与下落高度h的关系如图乙所示，细绳拉力F与下落高度h的关系如图丙所示。请根据图象解答下列问题。（g取10N/kg）
弹性细绳原长为______m，小球下落的最大高度为______m。小球的质量为________kg。
12．核电站是利用核_____（选填“聚变”或“裂变”）来发电，核能是_____（选填“可再生”或“不可再生”）能源．
13．2019年4月1日钦州市一产业园区中发生一起越野车失控撞上隔离带的事故，经调查，是由于雨天路滑车辆速度过快所致。事故原因是因车辆在马路上行驶过快，_____过大造成的。
14．如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是_____Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了_____Ω（不计灯丝电阻随温度的变化）

三、作图题（共7分）
15．根据图中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极．
（____________________）

16．如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。
（_____）

17．根据平面镜成像特点画出图AB在镜中的像．

四、实验题（本大题共5小题，共20分）
18．为测量小灯泡L1正常发光时的电阻R1，小明设计了一个如图甲所示的电路图，已知定值电阻Ω，滑动变阻器R（20Ω 1A），电源电压为18V，小灯泡L1的额定电压为6V，额定功率约为2. 4W。

（1）闭合开关S前，滑动变阻器的滑片P应滑到最__________（选填“左端”或“右端”）
（2）小明正确连接电路后，进行实验。小灯泡L1正常发光时，电流表的指针如图所示，通过小灯泡的电流I1为__________A，正常发光时的电阻值R1为__________Ω。

（3）电路中定值电阻R0的作用是：________________。
（4）小明完成上述实验后，把电流表和小灯泡L1拆走了，小红利用小明剩余的器材和老师又给她的两个开关S1、S2及导线，重新设计了一个如图所示的实验电路，测出了另一盏小灯泡L2（）正常发光时的电阻R2。

a. 为了测出小灯泡L2正常发光时的电阻R2，请只添加两条导线，帮助小红完成实验电路的连接；（____________）
b. 请把小红的实验步骤补充完整：
①先断开开关S2，再闭合开关S和S1，移动滑动变阻器的滑片P，使电压表的示数为_______________；这时保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，记录下电压表的示数U；
②则R2=____________。
19．张明利用如图所示的装置进行探究平面镜成像特点的实验,实验步骤如下：

(1)将一块薄玻璃板竖直立在铺有白纸的水平桌面上；_______代表平面镜的位置
(2)取两支相同的蜡烛A和蜡烛B,点燃玻璃板前的蜡烛A,并移动玻璃板后的蜡烛B,使它与蜡烛A在玻璃板后所成的像完全重合,并用笔在白纸上标记出蜡烛A和蜡烛B的位置；
(3)多次改变蜡烛A的位置,重复前面的步骤；
(4)用刻度尺分别测量蜡烛A和蜡烛B到玻璃板的距离,在此实验中:
①最好选用_______玻璃板（选填“茶色”或“无色透明”),在较_____(选填“亮”或“暗”）的环境中进行实验；
②我们选取两支相同的蜡烛是为了比较像与物的大小关系；
③ 实验中多次改变蜡烛A的位置，重复进行实验的目的是____________
④他主要采用的研究方法是______（选填“控制变量法、等效替代法、理想模型法”）
⑤将玻璃板和蜡烛下面的白纸换成方格纸,这种做法的优点是：________
20．小明设计了如图甲所示的电路来“测量小灯泡的额定功率”。所用器材有：标有“3.8V”字样的灯泡；电压恒为6V的电源；定值电阻R0＝5Ω；电压表（0～3V～15V）；滑动变阻器R；单刀单掷开关和单刀双掷开关各一个；导线若干。

（1）请你用笔画线代替导线，将图乙中的实物电路按照甲图电路连接完整。
（__________）
（2）请根据下列实验步骤完成填空：
①保持开关S1断开，使滑动变阻器R接入电路中的电阻最大；
②闭合开关S1，将S2拨到触点2，调节变阻器R的滑片，使电压表的示数为_____V；
③再将开关S2拨到触点1，保持变阻器R的滑片位置不动，电压表的示数如图所示，其读数为___V；
④灯泡的额定功率为_____W。
21．测量液体的密度：
过程步骤
1.将烧杯中盐水全部倒入量筒后，读出从烧杯中倒入量筒内盐水的体积V；
2.测烧杯的质量m1；
3.烧杯和盐水的总质量m0（如图显示）．

数据表格
①正确的操作顺序为______________
②完成实验数据表格的填写
烧杯和盐水的总质量m0/g
烧杯的质量m1/g
倒出盐水的质量m2/g
倒出盐水的体积V/cm3
盐水的密度ρ/(kg/m3)
_______
84
_______
30
________

问题讨论
③将在水中漂浮的一个木块，放入该盐水中，木块_______（选填“能”或“不能”）继续漂浮，该木块在盐水中受的浮力_____（选填“等于”或“小于”或“大于”）在水中受到的浮力．

22．小明做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。

（1）请用笔画线代替导线将图甲中实物电路图连接完整。
（_________）
（2）为了能够顺利完成实验探究，他应选用滑动变阻器_____________（选填“R1”或“R2”）
（3）正确连接电路后，闭合开关，若小灯泡不亮，电流表无示数，电压表有示数，原因是____________________。
（4）排除故障后，移动滑动变阻器滑片P的位置，得到多组电压值和电流值，小灯泡U—I图象如图乙所示，小灯泡的额定功率为______W。小灯泡正常发光的电阻为_________Ω，由图乙发现灯泡电阻是变化的，影响其变化的主要原因是____________________________________________。
（5）小明打算利用一个阻值为10Ω的定值电阻R0，只利用一只电表，通过图中操作单刀双掷开关（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。如图丙、丁是他设计的两种不同方案的电路图，则以下判断正确的是___________（填字母）。

A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
五、计算题（本大题共2小题，共13分）
23．如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S1断开、滑动变阻器滑片P移到a端时，电压表的示数为1．4V，电流表示数为2．3A（灯泡灯丝电阻不随温度的变化而改变）．求：

（1）滑动变阻器的最大阻值．
（1）此时灯泡的实际功率．
（3）电源电压．
（4）当开关S1和S1都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
24．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求

（1）通过输电代的电流是多大？
（2）若输电线的总电阻r为，则供电设备的输出电压为多大？
（3）输电线上损失的电功率为多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．
（3）LED灯泡发光时，将电能主要转化为_____能．
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．
（5）用布擦干后的感应发光冰块内部的电路处于_____状态．
26．电水壶具有水沸腾后自动断电、防干烧断电的功能．电水壶工作电路如图甲所示，其中S是双金属片温控开关，双金属片是将两种热膨胀系数差异很大的金属压合在一起制成的，在不同温度下，两面金属的形变差异，导致双金属片会发生弯曲现象，利用这个形变来推动触片与触点A 还是B接触．R1是电热管，R2是限流电阻，工作时忽略两个电阻阻值的变化．当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S 自动切换到另一处，处于保温状态．如表是这种电水壶的部分参数．
最大容量
1L
额定电压
220V
频率
50 Hz
额定加热功率
1210W
双金属片是利用物体具有_____的性质制成的；加热电阻R1的阻值是多少__________？关闭家中的其他所有用电器，以最大容量装入25℃的水，6min将水烧开（标准大气压下），在加热过程中家用电能表（如图乙）的转盘转了300转，此过程中电水壶的加热效率是多少________？在用电高峰期，将第（3）问中同样的水烧开，所花的时间会明显增加，请分析其原因_______．
27．如图甲是研究弹簧测力计的示数F与物体A下表面离水面的距离h的关系实验装置，用弹簧测力计提着物体A，使其缓慢浸入水中（水未溢出），根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙）。物体A浸没在水中之前，弹簧测力计的示数随A向下运动距离的增加而减小，说明浮力与_____（选填“物体体积”或“排开液体体积”）有关；物体A浸没在水中后，所受的浮力为_____N，若某同学在使用弹簧测力计时，指针在零刻度线以上，该同学没有调零而直接进行测量，这样计算出的浮力值_____（选填“偏大”、“不变”或“偏小”）；结合实验数据，物体A的密度为_____kg/m3，圆柱体A的底面积为_____cm2；如果将盛水的柱形容器换成梯形容器，如图丙，再将A物体按上述操作进行实验，则物体放入水的过程中水对容器底部的压强增加量△p随h的变化图象是图丁中的_____（选填“A”或“B”）。

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A、平面镜所成的像是正立、等大的虚像，像的大小与物体到镜的距离无关，故A错误；
B、水中“倒影”是镜面反射形成的物体的虚像，故B错误；
D、照相时若被拍摄的人靠近照相机镜头，则物距越小，像距越大，实像越大，故C正确；
D、投影仪是利用凸透镜在屏幕上放大、倒立、实像的原理，故D错误。
2、C
【解析】
A．人在屏幕上的影子是由于光的直线传播形成的，不符合题意；
B．小孔成像是利用光的直线传播得到物体的像，不符合题意；
C．荷花在水中的倒影是平面镜成像现象，是利用光的反射原理，符合题意；
D．铅笔在水中弯折，是光线从水中进入空气中时，发生了折射造成的，不符合题意．
3、A
【解析】
天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、水能可以源源不断的得到，是可再生能源；所以利用不可再生能源发电的是燃气发电，故A符合题意。故选A.
能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源；根据可再生能源和不可再生能源的特点来作答．
4、B
【解析】
电路中电流过大，保险丝会熔断。
【详解】
（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．
（2）会导致用电器短路，会导致电流过大．
（3）会导致用电器的总功率过大，会导致电流过大．
（4）户外线短路，不会烧毁家庭电路中的保险丝．
故（2）（3）会引起保险丝熔断，选B。
5、C
【解析】
ABD．塑料盒、橡皮、玻璃杯不容易导电，是绝缘体，故ABD不合题意；
C．铅笔芯容易导电，是导体，故C符合题意．
6、A
【解析】
锡箔纸容易导电属于导体；陶瓷碗、塑料袋、橡胶垫都不容易导电，属于绝缘体。
7、B
【解析】
上端开口，下部连通的容器叫做连通器；连通器的特点是容器中的水不流动时，各个容器中液面总是相平的．
【详解】
A. 抽水机是利用大气压来工作的，不是利用连通器原理工作的．故A错误．
B. 液位计的左右两个容器上端开口，底部相连，构成了一个连通器．故B正确．
C. 水压机的基本工作原理是帕斯卡定律，不符合题意；故C错误．
D. 注射器在吸药水时，是利用外界大气压大于其内部的压强，故注射器是利用大气压强的原理工作的；故D错误．
故选B.

二、填空题（本大题7小题，共21分）
8、
【解析】
磁体外部的磁感线，总是从N极出发，回到S极．所以图中磁感线的方向是向左的．利用安培定则，大拇指朝右，四指的环绕方向就代表电流的流向，所以电流从电磁铁的左端流进，电源的左端是正极，右端是负极．小磁针静止时，N极所指的方向就是小磁针所在位置的磁场方向．所以小磁针的下端是N极．如图：

考点：安培定则 磁感线
9、电阻 630 972
【解析】
由图知道，两电阻丝串联，所以通过两电阻丝的电流和通电时间相同，故是探究电流通过导体产生的热量与电阻大小的关系，煤油吸收的热量是：Q吸=cm△t=2.1×103 J/（kg•℃）×0.3kg×1℃=630J；电阻丝电阻丝R1在5min内产生的热量为：Q=I2 Rt=（0.3A）2 ×30Ω×6×60s=972J。
10、增大 做功
【解析】
试题分析：小华从滑梯上滑下，下滑的过程中，克服摩擦做功，使得其臀部的内能增加，这是通过做功的方式改变内能的．
【考点定位】功和能；改变内能的方法
11、1.2 2.2 0.3
【解析】
（1）由图丙可知：当拉力为零时弹性绳的长度为1.2m，即弹性细绳原长为1.2m；由图乙可知小球下落的最大高度为2.2m；
（2）由图乙可知，速度最大时，高度为1.5m；因为小球在下落的过程中先做加速运动，当拉力等于重力时，合力为零，速度达到最大，然后做减速运动；故当下落高度为1.5m时，速度最大，拉力等于重力；由图丙可知h=1.5m时，F=G=3N，小球的质量m==0.3kg。
12、裂变 不可再生
【解析】
[1]目前核电站是利用核的裂变来获得核能；
[2]核能不能源源不断从自然界获得，是不可再生能源．
13、动能
【解析】
动能与速度有关，车辆在马路上行驶过快，速度越大，则动能越大。
14、1010
【解析】
滑片P在最右端时，根据欧姆定律：,代入数据解得：；
根据题意得：；
；
；
解得：，。
所以在a，b两点时连入电路的电阻变化了10Ω。

三、作图题（共7分）
15、
【解析】
根据磁极间的相互作用和小磁针静止时的位置可知，螺线管的右端应是N极，左端应是S极；由右手螺旋定则可判断出电源的右端为正极，左端为负极，如上图所示．
16、
【解析】
根据乒乓球漂浮在水面上，则可判断乒乓球受到的浮力与重力是一对平衡力，浮力方向竖直向上，重力方向竖直向下，浮力大小等于重力，作用点在球重心上；
根据力的示意图的做法，用一条带箭头的线段把浮力和重力的大小、方向、作用点分别表示出来。
【详解】
乒乓球所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；乒乓球的重力与浮力大小相等，方向相等，作用点都在重心，同理做出重力的示意图，如图所示：

17、
【解析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【详解】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：

四、实验题（本大题共5小题，共20分）
18、右端 0.4 15 使小灯泡正常发光且保护电路 12V
【解析】
（1）由图知道，滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑片移至最右端；
（2）由电路图知道，滑动变阻器与灯泡、定值电阻串联，电压表应与灯泡并联，又因为小灯泡L1的额定电压为6V，额定功率约为2. 4W，所以，灯泡的额定电流大约是： ，由此可知，图中电流表的量程应是0～0.6A，分度值为0.02A，示数为0.4A，即正常发光时通过小灯泡的电流是：I1=0.4A，此时小灯泡的电阻是：R1==15Ω；
（3）定值电阻R0串联在电路中，起到分压限流的作用，使小灯泡正常发光且保护电路；
（4）a.因为没有电流表，可用电压表和定值电阻来代替电流表，应将定值电阻与待测电阻串联，电压表分别能够测出定值电阻和待测电阻两端的电压（或根据串联电路电压的关系测量），电路如图所示：

b.实验步骤：
①先断开开关S2，再闭合开关S和S1，则灯泡与滑动变阻器串联，电压表测量灯泡L2的电压，移动滑动变阻器的滑片P，使电压表的示数为L2的额定电压12V；这时保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时定值电阻与滑动变阻器串联，电压表测量定值电阻两端的电压，记录下电压表的示数U；
②当断开开关S2，闭合开关S和S1时，由串联电路的特点知道，I1= ，即R滑=R2 ① ，
当断开开关S1，闭合开关S2时，由串联电路的特点知道，I2= ②，
由①②解得R2=。
19、用笔在白纸上标注玻璃板的位置 茶色 暗 使结论具有普遍性 等效替代法 便于探究像与物到平面镜的距离关系
【解析】
(1)将一块薄玻璃板竖直立在铺有白纸的水平桌面上，并用笔用笔在白纸上标注玻璃板的位置，以便比较像与物的位置关系。
（4）①无色玻璃透光性太强，容易受到玻璃另一侧物体的干扰。茶色玻璃透光性较差，成像主观感觉比无色玻璃好得多，因此选用茶色玻璃板；点燃蜡烛，烛焰在明亮的环境中，烛焰和明亮环境对比度较小，成像不太清晰；烛焰在黑暗环境中，烛焰和黑暗环境的对比度大，成像更清晰；
③一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性。
④用蜡烛B代替蜡烛A和蜡烛A的像进行比较，采用的是等效替代法；
⑤若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是便于探究像与物到平面镜的距离关系。
20、 3.8 5 0.912
【解析】
（1）根据一上一下的原则，将滑动变阻器接入电路，把电阻R0的右端接线柱和滑动变阻器的横杆右端接线柱（或左端接线柱）连接起来，如图：

（2）①保持开关S1断开，使滑动变阻器R接入电路中的电阻最大；
②闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为3.8V；
③再将开关S2拨到触点1，保持滑片的位置不动，此时电压表的量程为0﹣15V，分度值为0.5V，电压表示数为5V，由于串联电路两端电压等于各部分电压之和，所以灯泡正常发光时，定值电阻R0两端的电压为5V﹣3.8V＝1.2V，由欧姆定律知道，此时通过灯泡的电流：I＝＝0.24A；
③灯泡额定功率的表达式：P额＝U额I＝3.8V×0.24A＝0.912W。
21、3、1、2 117 33 1.1×103 能 等于
【解析】
①正确的实验步骤：3、测量烧杯和盐水的总质量m0，1、将烧杯中盐水全部倒入量筒后，读出从烧杯中倒入量筒内盐水的体积V，2、测烧杯的质量m2；
②)图中烧杯和盐水的总质量ma=100g+10g+5g+2g=117g，倒出盐水的质量m2=117g-84g=33g，盐水的密度ρ===1.1g/cm3=1.1×103kg/m3；
③因为盐水的密度大于水的密度，所以将在水中漂浮的一个木块，放入该盐水中，木块能继续漂浮，由于漂浮的物体受到的浮力等于自身重力，所以该木块在盐水中受的浮力等于在水中受到的浮力．
22、 R2 小灯泡短路 0.625 10 灯丝温度（或小灯泡灯丝电阻随温度的升高而增大） B
【解析】
(1)灯的额定电压为2.5V，故电压表选用小量程与灯并联，灯丝电阻约为10Ω
由欧姆定律，灯泡正常发光时电路中电流约为：
I═= =0.25A，所以电流表要选用小量程与灯串联，如下所示：

(2)灯泡正常发光时电路中电流的为0.25A，根据串联电路电流的特点，电路中电流处处相等，变阻器应分去的电压：
U变=6V−2.5V=3.5V，由欧姆定律，变阻器的阻值至少为：
R变═==14Ω>10Ω，所以应选择滑动变阻器的规格为“50Ω0.5A”，即R2；
(3)闭合开关后,移动滑动变阻器的滑片,电流表有示数,说明电路为通路,发现小灯泡始终不发光,电压表无示数,若电路只有一处故障,故障原因是灯泡(或电压表)短路了；
(4)由图象可知，灯泡电压为2.5V时的电流为0.25A，所以灯泡的额定功率：
P=UI=2.5V×0.25A=0.625W；
小灯泡正常发光的电阻为：
R===10Ω;
灯泡电阻是变化的，原因是受温度的影响；
(5)图丙中,无论开关接a还是接b都无法得知小灯泡是否正常发光,此方案不能测定小灯泡的额定电功率;图丁中,R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，当开关接b时测量灯和定值电阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能测出小灯的额定电功率，故选B。

五、计算题（本大题共2小题，共13分）
23、（3）8Ω；（3）3．28W；（3）6V；（4）4．5W．
【解析】
试题分析：（3）当开关S3闭合，S3断开，滑动变阻器滑片P移至a端时，R最大=U/I=3．4V/2．3A=8Ω；（3）由灯泡的规格可知，灯泡的电阻为RL=U额3/P额=（6V）3/3W=33Ω，所以此时灯泡的实际功率为：P实=I3RL=（2．3A）3×33Ω=3．28W；（3）电源电压为：U=I（RL+R最大）=2．3A×（33Ω+8Ω）=6V；（4）当开关S3和S3都闭合、滑动变阻器滑片移至b端时，灯正常发光P总=P额+U3/R最大=3W+（6V）3/8Ω=4．5W．
【考点定位】欧姆定律；电功率
24、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．

六、综合能力题（本大题共3小题，共18分）
25、开关 热传递 减小 光 单向导电性 开路
【解析】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
26、热胀冷缩 40Ω 87.5% 用电高峰期，由于干路电流增大，则导线的分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，所以加热时间会增加
【解析】
（1）物体具有热胀冷缩的性质；
（2）根据电功率的公式可得加热电阻R1的阻值；
（3）根据密度的公式得到水的质量，利用Q=cm△t求出吸收的热量；由转数和参数得到消耗的电能，然后利用效率的公式求得加热效率；
（4）用电高峰期时电路两端的电压会变低，使电热水器的实际功率变小，同样烧开一壶水的时间变长．
【详解】
（1）双金属片是利用物体具有热胀冷缩的性质制成的；
（2）由图甲可知，当S接A时，电路中只有R1工作，此时R1两端电压最大，其消耗的功率最大，电水壶处于加热状态，加热电阻R1的阻值：；
（3）水的质量为：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
在1标准大气压下，水的沸点为100℃，则水吸收的热量为：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-25℃）=3.15×105J，
这次烧水中消耗的电能：，
此过程中电水壶的加热效率：；
（4）在家庭电路中，各用电器并联后再与干路的输电线串联，在用电高峰时，接入电路的用电器变多，由并联电路的电阻特点可知，并联后的总电阻变小，干路中的电流变大，输电导线有一定的电阻，由U线=IR线可知，干路电流增大时，输电导线分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，加热时间会增加．
27、排开液体的体积 1 不变 1.2×10 20 A
【解析】
（1）物体A浸没在水中之前，浸入水中深度越大排开水的体积越大，由称重法测浮力知道，F浮＝G﹣F示，由于弹簧测力计的示数减小，所以，受到的浮力增大，说明浮力与排开液体体积有关；
（2）由图乙知道，h＝0时弹簧测力计的示数即为物体A的重力：GA＝1.2N，h＝5cm时物体刚好浸没在液体中，弹簧测力计的示数F示＝0.2N，则物体A浸没在水中后所受的浮力是：F浮＝GA﹣F示＝1.2N﹣0.2N＝1N；若某同学在使用弹簧测力计时，指针在零刻度线以上，则相当于提前少加了示数，没有调零而直接进行测量，这样每次测量的结果偏小，都少加了示数，但浮力F浮＝GA﹣F示是两次测量结果之差，所以计算出的浮力值不变；
（3）当物体A完全浸没在水中时，由F浮＝ρgV排知道，故物体A的体积是：
VA＝V排＝﹣﹣﹣①
由G＝mg知道物体A的密度是：ρA＝ ﹣﹣﹣②
由①②得： ﹣﹣﹣③
将已知量代入③得： ×1.0×103kg/m3＝1.2×103kg/m3；
由①解得： =1.0×10﹣4m3；
由于h＝5cm时物体刚好浸没在液体中，所以圆柱体A的底面积是： ＝2×10﹣3m2＝20cm2；
（4）物体A未浸没水中前，梯形容器与柱形容器相比较，A浸没水中的深度相同，排开水的体积相同，则缩口的梯形容器液面上升的高度较高一些，根据p＝ρg△h，则梯形容器水对容器底部的压强增加量△p更大一些，如下图所示，即A正确。
