建筑电气安装常用工具.doc

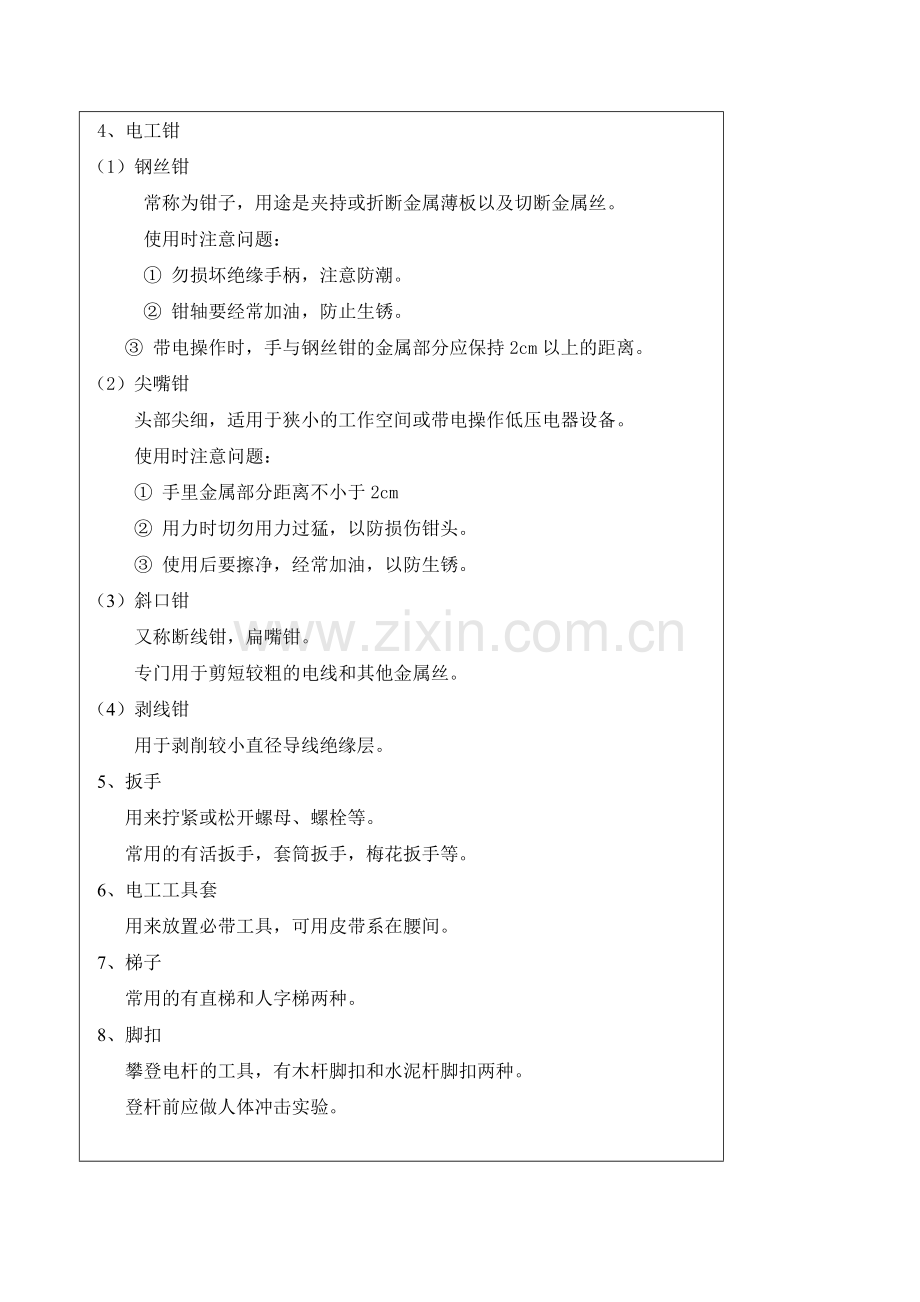

任务一：电气通用工具1、 验电器检验导体和电气设备是否带电的一种工具。（1） 低压验电器又称电笔、测电笔。按其结构形式分为钢笔式和螺钉旋具式两种；按其显示原件不同分为氖管发光指示式和数字显示式两种。（2） 高压验电器 由金属钩、氖管、氖管窗口紧固螺钉，护环和握柄组成。 使用时的要求：注意验电器与被检测线路的电压是否一致。 ）检查验电器是否完好。验电时戴绝缘手套，手握在罩护环以下部分，在户外还应穿绝缘靴。在有监护人下，先在已知有电的高压线路或设备上进行测试，应有声光显示为正常。 然后在被检测线路设备上进行检测。检测时应慢慢移近设备，直到接触触头导电部分。在此过程中如一直无声、光指示，可判断为无电；否则，有声光指示，即可知带电 。2、 电工刀电工刀是电工在装配，维修工作时用于割削电线绝缘外皮，绳索，木桩，木板等物品的工具。普通的电工刀由刀片、刀刃、刀把、刀挂等构成。使用电工刀时注意以下几点： 切勿用力过猛，以免不慎划伤手指。 一般电工刀的手柄是不绝缘的，所以严禁用电工刀带电操作电气设备。 3、螺丝刀又叫改锥，起子。按头部形状不同，可以分为一字型螺丝刀和十字形螺丝刀。握柄材料分为木柄和塑料柄两种。常用的螺丝刀有100mm，150mm，300mm几种。4、 电工钳（1）钢丝钳常称为钳子，用途是夹持或折断金属薄板以及切断金属丝。使用时注意问题： 勿损坏绝缘手柄，注意防潮。 钳轴要经常加油，防止生锈。 带电操作时，手与钢丝钳的金属部分应保持2cm以上的距离。（2）尖嘴钳 头部尖细，适用于狭小的工作空间或带电操作低压电器设备。 使用时注意问题： 手里金属部分距离不小于2cm 用力时切勿用力过猛，以防损伤钳头。 使用后要擦净，经常加油，以防生锈。（3）斜口钳 又称断线钳，扁嘴钳。 专门用于剪短较粗的电线和其他金属丝。（4）剥线钳 用于剥削较小直径导线绝缘层。5、 扳手用来拧紧或松开螺母、螺栓等。常用的有活扳手，套筒扳手，梅花扳手等。6、 电工工具套用来放置必带工具，可用皮带系在腰间。7、 梯子常用的有直梯和人字梯两种。8、 脚扣攀登电杆的工具，有木杆脚扣和水泥杆脚扣两种。登杆前应做人体冲击实验。任务二：安装工具1、手电钻，冲击钻和电锤（1）手电钻 有手枪式和手提式两种。 钻头：麻花钻头，用于金属打孔。 冲击钻头：用于在转和水泥柱上打孔。（2）冲击电钻 常用于再建筑物上钻孔。（3）电锤 用于安装电气设备时在建筑混凝土柱板上钻孔，也可用于穿墙钻孔。 使用时注意以下几点： 检查电源线有无损伤 使用前先通电空转一下，检查转动部分是否灵活。 工作时先将钻头钉在工作面上，再启动开关。 在墙上钻孔前应先了解墙内有无电源线，避免触电。 使用过程中如发现声音异常，或连续使用时间过长发烫，应立即停止，让其自然冷却，切勿用水浇。2、弯管器弯管器就是弯曲紫铜管的专用工具。分为管柄弯管器，滑轮弯管器，弹簧弯管器和手板弯管器。3、电动或液压弯管机用于弯直径80cm及以上或批量较大的钢管。4、管子割刀切割管子的常用工具。使用时，先将割刀卡在管子上，然后调整手柄，使其紧轮压住管子，随即沿圆周转动整个割刀，同时边割边调整滚轮，使割痕逐渐加深，直至管子切断。 5、管螺纹铰板用来在管子端部进行套外螺纹的手动工具。 6、管子台虎钳绞制管螺纹、切割或进行其他加工。有龙门式，三角式，C行式等。 7、管子钳用来拧紧或松开电线管上束节或管螺母。8、压制钳分为手动压制钳和手动导线压制钳。9、 紧线器又称紧线钳和拉线钳，用来收紧室内瓷瓶线路和室外架空线路的导线。常用的有瓶口式和虎头式两种。 10、喷灯加热工具，用于电线芯线及接地线等连接时焊接。11、电烙铁 锡焊的热源，分为外热式和内热式。任务三：测量工具 1、万用表用于测量交直流电压，直流电流机电阻。（1） 测量电压 交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。 直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“ ”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“ ”表笔流入，从“-”表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。 （2）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下： 实际值指示值量程/满偏 （3）测电阻：用万用表测量电阻时，应按下列方法： 选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1/32/3间。 欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。 读数：表头的读数乘以倍率，就是所测电阻的电阻值。2、钳形电流表 在施工现场临时需要检测电气设备的负载情况或线路流过的电流大小时，用钳形电流表可不用断开线路直接测量。钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。使用方法 （1）测量前要机械调零 （2）选择合适的量程，先选大，后选小量程或看铭牌值估算。 （3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数指示值量程 / 满偏匝数 （4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。 （5）测量完毕，要将转换开关放在最在量程处。3、 兆欧表又称摇表，高阻表。使用注意事项：(1) 测量前要先切断被测设备的电源，并将设备的导电部分与大地接通，进行充分放电，以保证安全。用兆欧表测量过的电气设备，也要及时接地放电，方可进行再次测量。 (2) 测量前要先检查兆欧表是否完好，即在兆欧表未接上被测物之前，摇动手柄，观察指针是否指在标尺的“”位置。将接线柱“线（L）和地（E）”短接，缓慢摇动手柄，观察指针是否指在标尺的“”位。如指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。 (3) 必须正确接线。 (4) 接线柱与被测设备间连接的导线不能用双股绝缘线或绞线，应该用单股线分开单独连接，避免因绞线绝缘不良而引起误差。为获得正确的测量结果，被测设备的表面应用干净的布或棉纱擦试干净。 (5) 摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄，以防表内线圈发热损坏。手摇发电机要保持匀速，不可忽快忽慢而使指针不停地摆动。通常最适宜的速度是rmin。 (6) 测量具有大电容设备的绝缘电阻，读数后不能立即停止摇动兆欧表，否则已被充电的电容器将对兆欧表放电，有可能烧坏兆欧表。应在读数后一方面降低手柄转速，一方面拆去接地端线头，在兆欧表停止转动和被测物充分放电以前，不能用手触及被试设备的导电部分。 (7) 下测量设备的绝缘电阻时，还应记下测量时的温度、湿度、被试物的有关状况等，以便于对测量结果进行分析。三、评价任务本节知识点是让学生正确了解建筑电气安装常用工具的原理和使用。通过对一些生活中现象的发现与知识点的梳理，学生能正确理解把握，树立正确的认识。四、任务拓展结合实际生活中的运用，了解建筑电气安装常用工具的原理，使用和注意事项。后记
