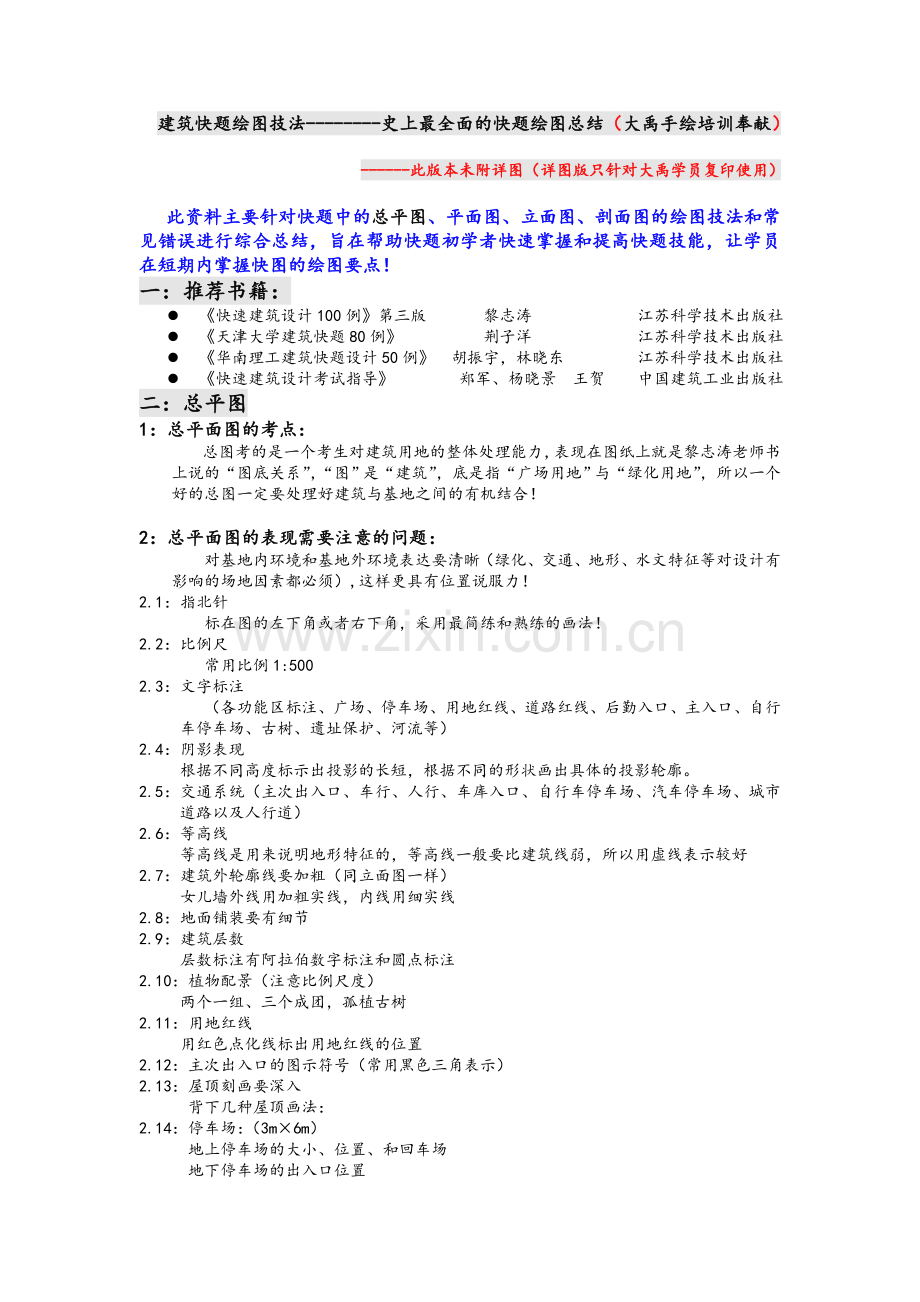

建筑快题绘图技法--------史上最全面的快题绘图总结（大禹手绘培训奉献）

------此版本未附详图（详图版只针对大禹学员复印使用）

此资料主要针对快题中的总平图、平面图、立面图、剖面图的绘图技法和常见错误进行综合总结，旨在帮助快题初学者快速掌握和提高快题技能，让学员在短期内掌握快图的绘图要点！
一：推荐书籍：
l 《快速建筑设计100例》第三版 黎志涛 江苏科学技术出版社
l 《天津大学建筑快题80例》 荆子洋 江苏科学技术出版社
l 《华南理工建筑快题设计50例》 胡振宇，林晓东 江苏科学技术出版社
l 《快速建筑设计考试指导》 郑军、杨晓景 王贺 中国建筑工业出版社
二：总平图
1：总平面图的考点：
总图考的是一个考生对建筑用地的整体处理能力，表现在图纸上就是黎志涛老师书上说的“图底关系”，“图”是“建筑”，底是指“广场用地”与“绿化用地”，所以一个好的总图一定要处理好建筑与基地之间的有机结合！

2：总平面图的表现需要注意的问题：
对基地内环境和基地外环境表达要清晰（绿化、交通、地形、水文特征等对设计有影响的场地因素都必须）,这样更具有位置说服力！
2.1：指北针
标在图的左下角或者右下角，采用最简练和熟练的画法！
2.2：比例尺
常用比例1:500
2.3：文字标注
（各功能区标注、广场、停车场、用地红线、道路红线、后勤入口、主入口、自行车停车场、古树、遗址保护、河流等）
2.4：阴影表现
根据不同高度标示出投影的长短，根据不同的形状画出具体的投影轮廓。
2.5：交通系统（主次出入口、车行、人行、车库入口、自行车停车场、汽车停车场、城市道路以及人行道）
2.6：等高线
等高线是用来说明地形特征的，等高线一般要比建筑线弱，所以用虚线表示较好
2.7：建筑外轮廓线要加粗（同立面图一样）
女儿墙外线用加粗实线，内线用细实线
2.8：地面铺装要有细节
2.9：建筑层数
层数标注有阿拉伯数字标注和圆点标注
2.10：植物配景（注意比例尺度）
两个一组、三个成团，孤植古树
2.11：用地红线
用红色点化线标出用地红线的位置
2.12：主次出入口的图示符号（常用黑色三角表示）
2.13：屋顶刻画要深入
背下几种屋顶画法：
2.14：停车场：（3m×6m）
地上停车场的大小、位置、和回车场
地下停车场的出入口位置

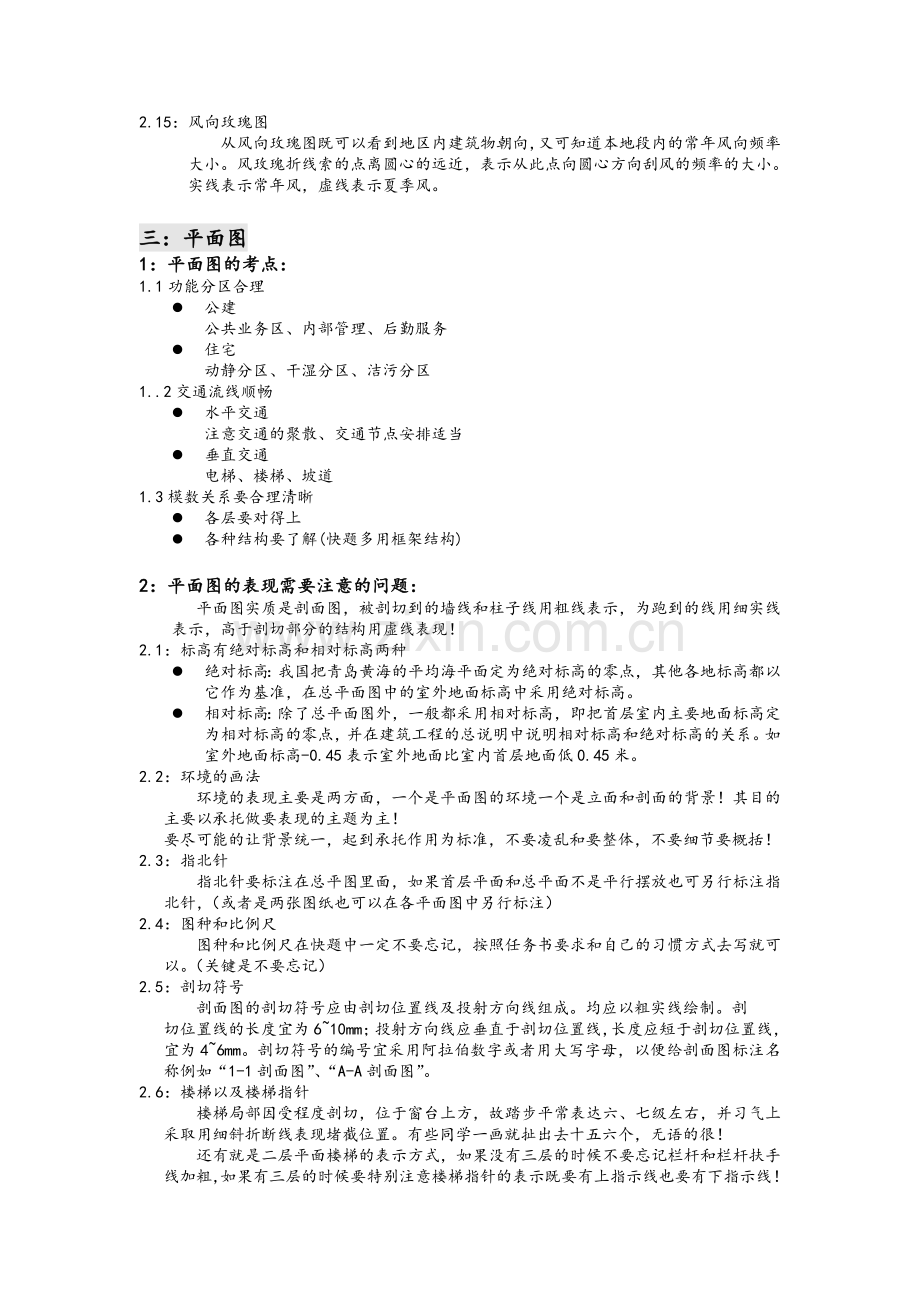

2.15：风向玫瑰图
从风向玫瑰图既可以看到地区内建筑物朝向，又可知道本地段内的常年风向频率大小。风玫瑰折线索的点离圆心的远近，表示从此点向圆心方向刮风的频率的大小。实线表示常年风，虚线表示夏季风。

三：平面图
1：平面图的考点：
1.1功能分区合理
l 公建
公共业务区、内部管理、后勤服务
l 住宅
动静分区、干湿分区、洁污分区
1..2交通流线顺畅
l 水平交通
注意交通的聚散、交通节点安排适当
l 垂直交通
电梯、楼梯、坡道
1.3模数关系要合理清晰
l 各层要对得上
l 各种结构要了解(快题多用框架结构)

2：平面图的表现需要注意的问题：
平面图实质是剖面图，被剖切到的墙线和柱子线用粗线表示，为跑到的线用细实线表示，高于剖切部分的结构用虚线表现！
2.1：标高有绝对标高和相对标高两种
l 绝对标高：我国把青岛黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准，在总平面图中的室外地面标高中采用绝对标高。
l 相对标高：除了总平面图外，一般都采用相对标高，即把首层室内主要地面标高定为相对标高的零点，并在建筑工程的总说明中说明相对标高和绝对标高的关系。如室外地面标高-0.45表示室外地面比室内首层地面低0.45米。
2.2：环境的画法
环境的表现主要是两方面，一个是平面图的环境一个是立面和剖面的背景！其目的主要以承托做要表现的主题为主！
要尽可能的让背景统一，起到承托作用为标准，不要凌乱和要整体，不要细节要概括！
2.3：指北针
指北针要标注在总平图里面，如果首层平面和总平面不是平行摆放也可另行标注指北针，（或者是两张图纸也可以在各平面图中另行标注）
2.4：图种和比例尺
图种和比例尺在快题中一定不要忘记，按照任务书要求和自己的习惯方式去写就可以。（关键是不要忘记）
2.5：剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。均应以粗实线绘制。剖
切位置线的长度宜为6~10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4~6mm。剖切符号的编号宜采用阿拉伯数字或者用大写字母，以便给剖面图标注名称例如“1-1剖面图”、“A-A剖面图”。
2.6：楼梯以及楼梯指针
楼梯局部因受程度剖切，位于窗台上方，故踏步平常表达六、七级左右，并习气上采取用细斜折断线表现堵截位置。有些同学一画就扯出去十五六个，无语的很！
还有就是二层平面楼梯的表示方式，如果没有三层的时候不要忘记栏杆和栏杆扶手线加粗，如果有三层的时候要特别注意楼梯指针的表示既要有上指示线也要有下指示线！
2.7：主次入口
在一般的建筑设计中都要分为对内和对外两个部分或者是人车分流等，所以在设置交通流线的时候最好是将流线根据功能分开设置！比如公共建筑对内和对外，小住宅的人车动线分开等
2.8：文字标注
文字标注需要注意的，第一：字体要工整，一定要老老实实的一笔一画的慢慢练习，不要图快！第二：文字大小根据图幅大小来定！
相同功能的空间在标注时可以用“双点线”快速表示。
常犯的问题：
l 字体草率，连笔
l 根本不写文字标注
l 文字过大或者过小
l 文字标注在图纸上占分量过重
2.9：二层空间里面有跃层的表示方式
有中空的空间一定要在上层平面上表示出中空符号！表示出视线的通透性！
2.10：墙线的表示
墙线一般分为承重墙和非承重墙，或者是玻璃墙的表示！承重墙和柱子用黑色表示(黑色120)，非承重墙用灰色表示（冷灰色CG5）。
墙线不一定非得用双线画，可以先用单线画，后用马克笔直接描出来，把窗和门留出来就可以了！
2.11：窗的部分表示
l 1:50的比例时，窗的部分用四条线
l 1:100的比例时，窗的部分用三条线
l 1:200的比例时，窗的部分用两条线
2.12：门的表示（门用45度角双线段表示）
门的表示有很多种最应该记住的就是门厅的表示和常用房门的表示就足够啦。稍微注意的是，卫生间和带露天阳台的门需要有表示高差的横线！
门厅的门在旋转门两边需要有单扇的消防门通道！
2.13：上层悬挑空间的虚线表示
在上层空间具有悬挑性质的结构时，应在本层平面图用虚线表示出其正投影的轮廓！来表示出上下空间的关系！
2.14：二层平面图中看到一层屋顶空间时要将屋顶铺地同时内区分开
这种空间为灰空间，不属于建筑面积，但是可以出现很好的建筑景观效果！在设计中可以多加运用，但是在表现时要表示清楚，和室内空间要分离开，可以使用文字来表示，比如“屋顶花园”、“露天花园”等.
2.15：二层平面和一层平面的牵引线
当二层平面只占一层平面的很少一部分，看不出具体怎么对接的时候，需要用牵引线来表示出两层具体的对位情况！
2.16：防火门
在封闭楼梯间，各层防火门和首层防火门不一样，2000平米一下的建筑楼梯间不多于4个，电梯间不多于3个
2.17：等高线表示
很少需要在首层平面中标示等高线
2.18：高窗表示
高窗应该外侧两条剖到墙的线是实线.而内侧两条剖到窗的是虚线.
2.19：是否用画尺寸线
在快题绘图中，尺寸问题属于处理性问题，不是要求的重点，所用没有必要非得画尺寸线。
2.20：平面图中室内空间不需要上色
常见同学问，平面图需要上色吗，请大家以后记住啦，平面上色只上外环境就可以，没必要也没时间在室内空间在上色啦。

四：立面图
1：立面图的考点：
立面图主要是表明建筑外立面的形状，以及与其它立面的关系，同时要仔细刻画门窗，表示其在建筑外立面的位置，形状，开启方向等！建筑外立面的材料应用，石头、木头、材料等
立面图也可以表示一下室外配景环境，例如：花坛、草坪、大树等。最好，立面图很注重投影的表示，不同长度的投影线可以表示出建筑体块的前后关系！

2：立面图的表现需要注意的问题：
2.1命名：（无论采取下面的任何一种都可以，但是整幅图的标名方式要统一）
l 按建筑各面的朝向命名 例如：东立面、西立面等等
l 按建筑外贸特征命名 例如：正立面、背立面、左侧立面
l 按平面图中的数字或者字母命名 例如“1-1剖面图”、“A-A剖面图”
2.2立面图的用线：
立面图的外轮廓线用用粗实线表示，室外地平线用1.4倍的加粗实线表示，其他部分用细实线表示
2.3立面图常用模板：（参考黎志涛老师常画的图）

五：建筑剖面图
1：建筑剖面图的考点
1.1 表明建筑物竖向空间的布置情况。
1.2 表明建筑物被剖切部位的高度，各层梁板的具体位置以及墙、柱的关系，屋顶结构形式等。
1.3 表明在此剖面内垂直方向室内、外各部位构造尺寸。如室内净高、楼层结构、楼面构造及各层厚度尺寸。
2：建筑剖面图表现需要注意的问题：
2.1剖切位置
常取楼梯间、门窗洞口及构造比较负载的典型部分。
2.2名称标注：
剖面图的标注名称必须与底层平面图上所标的剖切位置和剖视方向一致。
2.3剖面图的用线：
被剖切到的墙、梁、板、柱等轮廓线用粗实线表示，在板、梁上涂黑色。板的厚度在表示上是梁厚度的二分之一。没有剖切到的但可见地方用细实线表示。
2.4标高的具体内容：
室内首层地平、室外地平标高、门洞口标高、窗台标高、雨篷底面标高、檐口标高、女儿墙标高
2.5剖面图中其它常见问题：
剖面图所用的比例应与立面图的保持一致
剖面图中一般不画材料图例

六：构图：
1、对位原则：
为了提高绘图速度，在排版的时候可以利用上下左右的对位排版作为相互的参考，提高作图速度。

2、扬长避短原则：
如果你的优势是效果图的话你就可以把效果图放在最重要的位置和尽可能的放大效果图，如果你的平面图设计、布置都很好的话就可以将效果图摆放在最重要的位置。

3、饱满原则：
构图饱满指的是最终的图面效果不能有过空的地方和大面积留白的地方。

4、快题感原则：
在绘图上要尽可能的利用一些具有快速表现特征的表现技法。

七：标题
抄绘快题字：
快题字在进考场之前可以先在拷贝纸上面准备好。

八：其他规定
1、相邻的立面图或剖面图宜绘制在同一水平线上，图内相互有关的尺寸及标高宜标在同一竖直线上。

2、指北针应放在建筑物主要平面图旁的明显位置上，所指方向与总图一致

3、较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。

4、建筑立面图内应包括投影方向可见的建筑外廊线和建筑构造、构配件、墙面做法及必要的尺寸和标高等。

5、底层平面图与其它层平面相比增加两项内容：1）指北针 2）剖切符号

本资料为大禹手绘培训老师针对建筑快题的绘图技法的总结，附图部分因不便上传，所以只上传了文字部分，希望对初练快题的同学有所帮助和指导。
以上愚人之见，请忘指正！
