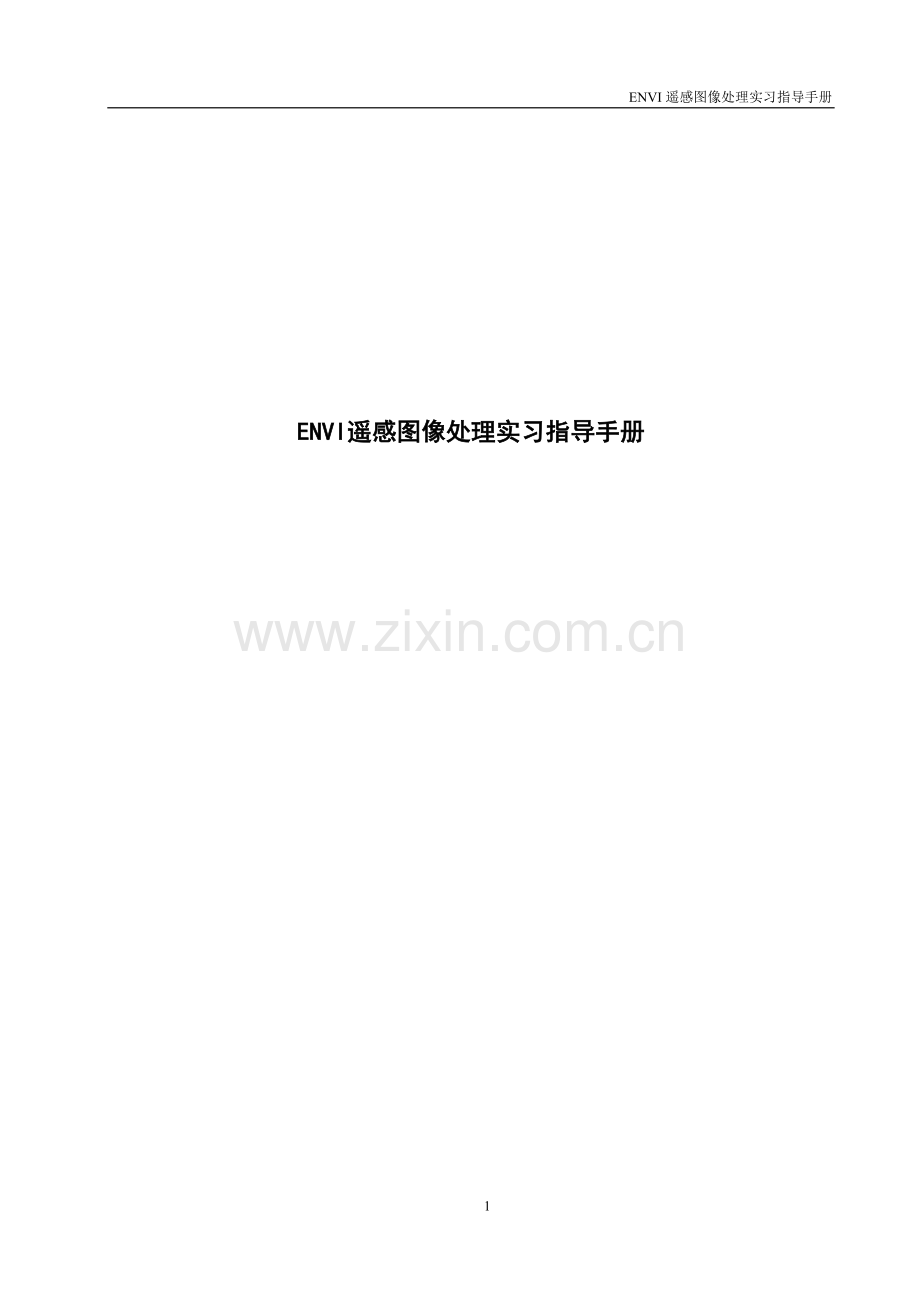

ENVI遥感图像处理实习指导手册

ENVI遥感图像处理实习指导手册

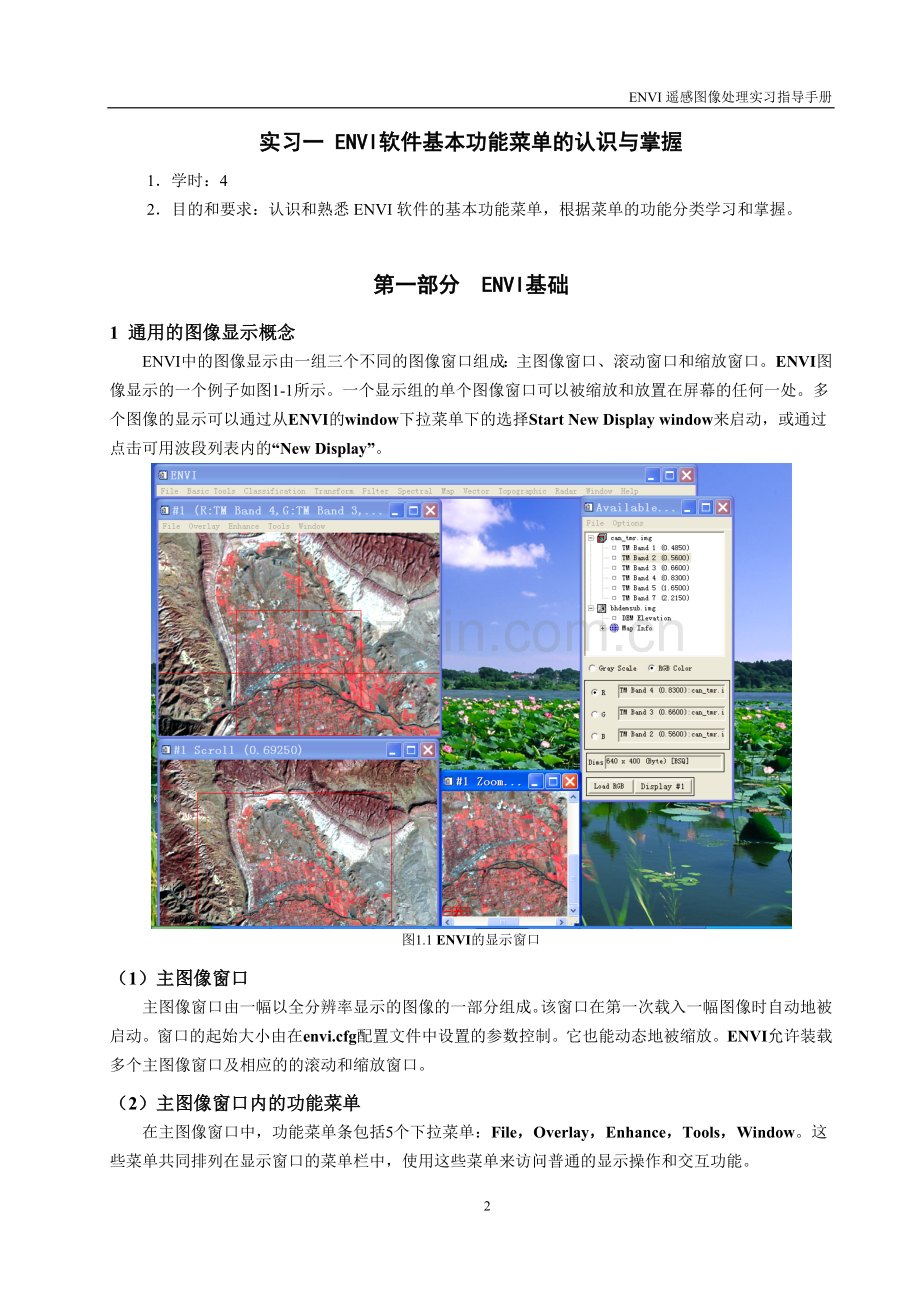

实习一 ENVI软件基本功能菜单的认识与掌握
1．学时：4
2．目的和要求：认识和熟悉ENVI软件的基本功能菜单，根据菜单的功能分类学习和掌握。

第一部分 ENVI基础
1 通用的图像显示概念
ENVI中的图像显示由一组三个不同的图像窗口组成：主图像窗口、滚动窗口和缩放窗口。ENVI图像显示的一个例子如图1-1所示。一个显示组的单个图像窗口可以被缩放和放置在屏幕的任何一处。多个图像的显示可以通过从ENVI的window下拉菜单下的选择Start New Display window来启动，或通过点击可用波段列表内的“New Display”。

图1.1 ENVI的显示窗口
（1）主图像窗口
主图像窗口由一幅以全分辨率显示的图像的一部分组成。该窗口在第一次载入一幅图像时自动地被启动。窗口的起始大小由在envi.cfg配置文件中设置的参数控制。它也能动态地被缩放。ENVI允许装载多个主图像窗口及相应的的滚动和缩放窗口。
（2）主图像窗口内的功能菜单
在主图像窗口中，功能菜单条包括5个下拉菜单：File，Overlay，Enhance，Tools，Window。这些菜单共同排列在显示窗口的菜单栏中，使用这些菜单来访问普通的显示操作和交互功能。
（3）滚动窗口
滚动窗口是一个以二次抽样的分辨率显示整幅图像的显示窗口。滚动窗口位置和大小最初在envi.cfg文件中被设置并且可以被修改。只有要显示的图像比主图像窗口以全分辨率能显示的图像大时，才会出现滚动窗口。可以动态地将其缩放到任何大小直至全屏。当练习这一选项时，重采样系数会自动改变以适用于新的图像大小。重采样系数出现在滚动窗口标题栏的括号内。对于滚动窗口中被再次重采样的大图像，可以缩放到区域内，并减少重采样系数。可能出现多个滚动窗口，每个窗口对应于一个已载入的主图像窗口。
（4）缩放窗口
缩放窗口是一个小的图像显示窗口，它以用户自定义的缩放系数使用像元复制来显示主图像窗口的一部分。缩放窗口的大小、位置和系统默认的缩放系数最初在envi.cfg文件中被设置，并且可以被用户修改。缩放窗口提供无限缩放能力，缩放系数出现在窗口标题栏的括号中。缩放窗口能动态地调整大小，直至屏幕中可利用的尺寸。可以显示多个缩放窗口, 每个窗口对应于一个已载入的主显示窗口。
（5）调整窗口大小
许多ENVI窗口能动态调整大小直至全屏。这包括图像显示、矢量窗口及所有除散布图和动画窗口之外的辅助窗口。窗口大小的调整通过用鼠标指针点住它的一角并拖到所需要的图像大小来实现。
（6）当前活动显示
每次只有一幅显示的图像（主图像、滚动和缩放窗口的组合）是”激活”的。激活的显示是下一幅图像将被载入的那个显示组。通过在现有波段列表中输入适当的显示数，来设置活动显示。请注意：没有必要为了将一个功能应用到一个显示而激活该显示，并且使用这些功能不会激活显示。
（7）辅助窗口
ENVI图像显示可以有很多相关的辅助窗口。这些窗口典型地由ENVI的交互显示功能来启动，并且可以包括X、Y、Z及任意的剖面、直方图、散点图、表面图（透视图）和动画窗口。它们都各自附属于一个特定的图像显示组。多个显示可以有各自独立的辅助窗口组。
（8）矢量显示列表
矢量显示列表由一个矢量窗口及与之相关的 “Vector Window Params” 对话框组成。一个矢量显示组的例子如图1-2所示。同图像显示窗口一样，矢量窗口可以调整大小及放置于屏幕任何位置。
（8）显示窗口中的快捷菜单
在一个显示窗口中点击右键，从显示的菜单中选择所需的选项。通过窗口中的任何一个快捷菜单，都可以访问许多显示窗口栏中的交互功能

图1.2 ENVI矢量窗口
2 数据管理
ENVI为管理图像、矢量数据、对话框和单个窗口提供很多工具。这些工具将在以下部分讨论。
（1）可用波段列表
可利用波段列表是用于存取ENVI图像文件和这些文件的单个图像波段的控制面板。无论何时一个图像文件被打开，现有波段列表在它自己的对话框中出现，它包含所有打开的文件和任何内存数据项（在内存中进行计算，但不保存）的现有图像波段的一个列表，可以为配准过的图像显示地图信息。不管图像是否显示，若打开了多个文件，那么所有文件的所有波段按先后顺序列出，最新打开文件的波段位于列表最顶部。现有波段列表用于将灰阶和彩色图像装载到活动显示、打开和关闭文件、或从内存中删除单个波段。
（2）可用矢量列表
可利用矢量列表包含一列内存中现有的用于在图像显示窗口或矢量显示窗口显示的所有矢量文件。一旦载入，所有读入内存的矢量层按先后顺序列出，最新读入的矢量位于列表最顶部。将使用现有的矢量列表启动矢量显示组，以及从内存中删除矢量层。
（3）浏览目录列表和Geo－Browser
浏览目录列表列出一个已选择的目录中的所有ENVI文件，打印文件信息，允许打开选定的文件，以及启动Geo－Browser文件显示。Geo－Browser在一张世界地图上用一面红旗标记所有的地理编码数据的位置。用户可以缩放地图，然后在红旗上点击来选择所需要的文件。
（4）打开文件列表
打开文件列表是一个用于管理ENVI图像文件的工具。它列出了当前打开文件和任何内存数据项的所有名字。选择一个文件名，将列出该文件所有的已知信息。这包括诸如完整的路径和图像名等参数；线、样点和波段数；标题大小；文件类型；数据类型；交叉；数据的字节顺序；以及是否采用了地理坐标定位，是否波长与波段相关联。选项包括删除内存数据项，关闭或删除单个文件，以及将内存计算结果写到磁盘文件。这些操作允许最优使用系统内存。
（5）ENVI窗口查找器
ENVI窗口查找器列出所有已打开的主要的ENVI窗口，包括：主图像、滚动和缩放窗口、所有辅助窗口，以及许多ENVI交互功能中使用的其它窗口和对话框。可以通过在名字上点击，调用任何窗口或对话框到前景。例如，若你需要访问现有波段列表，但它隐藏在你的图像后面，步骤如下：
1. 选择Window > window finder。
2. 点击”可利用波段列表”。
（6）ENVI处理状态窗口
当计算进行时，大多数ENVI功能显示处理状态。功能启动后（通常通过点击OK按钮），会立即出现一个标准的状态窗口。窗口标题与正在执行的功能相匹配，并且显示结果是否被置于内存或到一个输出文件中。当数据被处理时，一个标有 ”% Complete” 的滑动块及时地更新。标有“Inc:”的文本框显示每个数据处理增量的大小，这基于tile size。功能自动地判定处理增量的大小。当在滑动块工具条上显示时，分数的增量将舍入到最接近的整数）。
注意：若增量小于100%，可以用“Cancel”按钮终止处理。此时，当下一个增量发生时，功能将被中断。若增量等于100%，不可能再中断功能。
3 内存管理
ENVI允许通过调整系统内存来处理大的数据集,例如, 典型的处理任务经常在只有16Mb物理内存的机器上使用大于200Mb的数据集。若处理一项任务没有足够内存，数据集被分成易处理的片段，在内存中处理，然后写到磁盘文件上。在配置比较高档的机器上，可以在内存中处理较大的数据集，而不必创建磁盘文件。
(1)Tiling操作
ENVI允许使用“tiling”(分块) 处理较大图像和控制系统内存的使用。“tile”（局部）是从磁盘或内存中按片段读取的一段数据。ENVI中的单个“tile”大小是通过在ENVI配置文件中设置所需要的值来控制的。 修改配置文件执行，在ENVI主菜单中选择：File\ Preferences。
对于按BSQ（按波段顺序）存储的图像，每个tile是单个波段的一个空间子集。对于按BIL（波段按行交叉）格式存储的图像，每个tile是一幅图像所有波段的一行。对于BIP（波段按像元交叉）格式, 每个tile是一幅图像中所有波段行的所有像素。Tiling通常是对用户透明的，ENVI用它来保证硬件内存的限制不影响处理的进行。
(2)文件与内存功能运行对比
对于有较大随机存储器（RAM）的系统，可能不用反复地将中间处理结果存储到磁盘文件，而进行有效的图像处理。对于大多数功能，ENVI允许把处理结果写到一个磁盘文件或保存在系统内存中。
注意:若选择使用内存项，定期地将结果保存到磁盘文件。
4.ENVI文件格式
ENVI支持若干种图像文件格式，描述如下。本节也涉及ENVI头文件的格式、文件命名原则，以及跨平台的可移植性问题。
（1）ENVI图像文件
ENVI使用一个通用化的栅格数据格式，它由一个简单的二进制文件和一个相应的小的ASCII（文本）头文件组成。这种方式允许ENVI灵活地使用几乎任何一种图像格式, 包括那些嵌有文件标题信息的格式。ENVI支持所有数据类型的原始格式（字节型、整型、长整型、浮点型、双精度型或复数型）。通用的栅格数据按照BSQ、BIP或BIL格式，以二进制字节流存储。
BSQ（波段顺序格式）
在它最简单的格式中，数据是按照BSQ格式的。每行数据后面紧接着同一波谱波段的下一行数据。这种格式最适于对单个波谱波段中任何部分的空间（X，Y）存取。
BIP（波段按像元交叉格式）
按BIP格式存储的图像按顺序存储第一个像元所有的波段，接着是第二个像元的所有波段，然后是第3个像元的所有波段，等等，交叉存取直到像元总数为止。这种格式为图像数据波谱（Z）的存取提供最佳性能。
BIL（波段按行交叉格式）
按BIL格式存储的图像先存储第一个波段的第一行，接着是第二个波段的第一行，然后是第三个波段的第一行，交叉存取直到波段总数为止。每个波段随后的行按照类似的方式交叉存取。这种格式提供了空间和波谱处理之间一种折衷方式，它是大多数ENVI处理任务中所推荐的文件格式。
（2）ENVI头文件
单独的ENVI文本头文件提供关于图像尺寸、嵌入的头文件（若存在）、数据格式及其它相关信息。ENVI头文件包含用于读取图像数据文件的信息，它通常创建于一个数据文件第一次被ENVI存取时。必需信息通过交互式输入，或自动地用“file ingest”创建，并且以后可以编辑修改。若有必要，可以在ENVI之外使用一个文本编辑器生成一个ENVI头文件。
（3）ENVI的文件命名约定
ENVI的文件处理程序设计的极其灵活。ENVI软件对文件命名除不能使用用于头文件的扩展名 .hdr之外，不加以任何限制。为了便于使用，一些ENVI功能预先载入含特定扩展名的文件列表。这些扩展名如下表所示，当运行ENVI时，应当使用一致，以便文件处理效率最高。若需要，这也并不排除使用另外的文件名。
表1.1 ENVI文件类型
文件类型
扩展名
ENVI Image（ENVI图像）
未定义
ENVI Bad Lines List(ENVI坏行列表)
.bil
SIR-C Compressed Data Product（压缩数据产品）
.cdp
ENVI Header File（头文件）
.hdr
ENVI Calibration Factors（校正因子）
.cff
ENVI PPI Count File（像元纯净指数计算文件）
.cnt
ENVI Density Slice Range File（密度分割系列文件）
.dsr
ENVI Vector File（矢量文件）
.evf
ENVI Band Math or Spectral Math Expression
（数学和波谱运算表达式）
.exp
ENVI Tape Script（磁带脚本）
.fmt
ENVI Grid File（栅格文件）
.grd
ENVI Filter Kernels（滤波卷积核文件）
.ker
ENVI Map Key（图例文件）
.key
ENVI Contour Levels File（等高线文件）
.lev
ENVI Look Up Table（查找表文件）
.lut
ENVI Mosaic Template File（镶嵌模板文件）
.mos
ENVI n-D Visualizer State（N维可视化器状态文件）
.ndv
ENVI GCP file（控制点文件）
.pts
ENVI Region of Interest(感兴趣文件)
.roi
ENVI Statistics Report（统计报告文件）
.txt
ENVI Spectral Library（波谱库文件）
.sli
ENVI Statistics File（统计文件）
.sta
ENVI Surface View Path File（曲面浏览路径文件）
.pat
JPL AIRSAR Compressed Stokes Matrix Radar Data
（JPL AIRSAR压缩的Stokes矩阵数据）
.stk
ENVI Vector Template File（矢量模板文件）
.vec
（4）跨平台的文件可移植性
当使用ENVI命名文件时，要考虑的一个附加因素是跨平台的可移植性。在UNIX系统上的文件名后附加一个 .hdr 。在Windows系统上，.hdr代替当前的扩展名。这对于保持图像文件和它们相应的（.hdr）头文件之间的关系是特别重要的 。例如，一个名为image_1.img的UNIX图像文件将image_1.img.hdr作为它相应的头文件。在Windows下，两幅图像image_1.img和image_1.dat将有同样的头文件名image_1.hdr，并且若这两幅图像大小和特征不同，那么ENVI将会出现问题。在UNIX下，同样的两个文件将有相应的头文件名image_1.img.hdr和image_1.dat.hdr，因此不会发生混乱。若图像的跨平台可移植性存在问题，那么最简单的解决方案是仅使用8个字符并且不用扩展名来命名图像文件。这样，图像文件image_1在UNIX和Windows下有同样的头文件名（image_1.hdr）。此外，将图像从UNIX系统移到Windows系统前，可以按Windows约定对图像和头文件进行重命名。
5.ENVI支持的输入文件格式
ENVI支持的输入文件格式如下所示。
●Flat Binary Files（二进制文件）：
● BSQ（band sequential format）
● BIL（band interleaved by line format）
● BIP（band interleaved by pixel format）
● Remote Sensing Format Files（支持遥感器格式文件）：
● GeoTIFF
● AIRSAR ● HDF
● ArcView Raster （.bil） ● HDF MAS-50
● ATSR ● JERS
● AVHRR ● MRLC
● CADRG ● NITF
● CIB ● NLAPS CD
● DMSP （NOAA） ● PDS Image
● DOQ （USGS） ● RADARSAT
● EOSAT FAST IRS-1 ● SeaWiFS
● EOSAT FAST TM ● SIR-C
● ERS ● SPOT CD
● ESA Landsat TM ● TIMS
● ESA SHARP ● TOPSAR
● GeoSPOT
● Image Processing Formats（图像处理软件格式）：
● ArcView Raster （.bil） ● ER Mapper
● ERDAS 7.5 （.lan） ● PCI （.pix）
● ERDAS 8.x （.img）
● Other Generic Image Formats（其他一般格式）：
● ASCII ● PICT
● BMP ● SRF
● GIF ● TIFF （GeoTIFF）
● HDF ● TIFF world files （.tfw）
● JPEG ● XWD
● Digital Elevation Formats（数字高程文件格式）
● USGS DEM ● USGS SDTS DEM
● DMA DTED
● Vector Files Format（矢量文件）：
● ARC/INFO Interchange ● MapInfo Interchange
● ArcView Shape File ● Microstation DGN
● DXF ● USGS DLG
● ENVI Vector File（.evf） ● USGS DLG in SDTS Format
6.ENVI支持的输出文件格式
ENVI支持的输出文件格式如下所示。
● ENVI Flat Binary Files（二进制文件）：
● BSQ （band sequential format）
● BIL （band interleaved by line format）
● BIP （band interleaved by pixel format）
● Generic Image Formats（一般图像格式）：
● ASCII ● PICT
● BMP ● SRF
● GIF ● TIFF （GeoTIFF）
● HDF ● TIFF world files （.tfw）
● JPEG ● XWD
● Image Processing Formats（图像处理格式）：
● ArcView Raster （.bil） ● ER Mapper
● ERDAS 7.5 （.lan） ● PCI （.pix）

● Vector Formats（矢量格式）：
● ArcView Shape File ● DXF
● ENVI Vector File （.evf）

第二部分 基本菜单的认识
ENVI包括的主菜单有：文件菜单、基本工具、分类、交换工具、滤波、波谱工具、制图工具、矢量工具、地形菜单、雷达工具、窗口管理工具、帮助工具。主要介绍文件菜单，其他菜单在随后的实习内容中介绍。
1.File菜单
所有数据文件读取到ENVI，都是通过从ENVI主菜单上的File下拉菜单进行选择。各个菜单项在以下几节叙述。
.

图1.3. ENVI的File菜单
（1）Open Image File （打开图像文件）
Open Image File是一个普通的文件打开程序。使用该项打开ENVI图像文件或其它已知格式的二进制图像文件。 ENVI自动地识别和读取下列类型的文件：TIFF、GeoTIFF、GIF、JPEG、BMP、SRF、HDF、PDS、MAS-50、NLAPS、RADARSAT和AVHRR 。数据仍保留它原有格式，必要的信息从数据文件头中读取。 ENVI直接读取其它几种文件类型。
1. 选择File > Open Image File。
2. 当出现Enter Data Filename对话框，点击文件名，再点击“OK” 或“Open” 以打开选择的文件。
l 要选择一组连续显示的文件，在该组的第一个文件上点击，然后按住“shift”键的同时，点击该组的最后一个文件。或者用鼠标左键点击和拖曳来选择所需要的组。
l 要选择非连续显示的多个文件，按住 “Ctrl” 键，在每个所需要的文件上点击。
l 要改变目录来查找你的文件，在 “File Name” 文本框输入路径名（“Path” for UNIX）。
l 注意：若得到 “File does not appear to be a valid Radarsat file” 这样一个错误消息，使用File > Open External File来选择正确的数据类型。当ENVI第一次打开一个文件，它需要关于文件特征的特定信息。通常，这些信息存储在与图像文件同名的一个独立的文本头文件，但是文件扩展名为.hdr 。若文件打开时没有找到ENVI头文件，必须在Header Information对话框中输入一些基本的参数（如下所示）。一旦文件打开，波段在可利用波段列表中列出。
注意：一些数据格式没有 .hdr文件也能自动打开。这些格式包括：TIFF、 GeoTIFF、 GIF、 JPEG、 BMP、 SRF、 HDF、 PDS、 MAS-50、 NLAPS、RADARSAT和AVHRR 。
Header Information（头文件）对话框
若在打开一个文件时没有发现头文件 （ .hdr文件 ） 或其它有效的头文件信息， 就会出现Header Info对话框。将使用这个对话框输入样本或像元数、行数、波段数、在从文件的开头到数据开始处（嵌入的文件头）的字节偏移量、数据的存储顺序（”交叉”）（BSQ，BIP， BIL）、数据的字节顺序（“Host （Intel）”: Host Least Significant First for DEC machines and PCs或 “Network （IEEE）”: Network Most Significant First for all other platforms）、数据类型（字节， 整数，浮点等），以及文件类型。其它选项包括设置默认的Z-Plot range，默认的显示拉伸，地理坐标的输入（entry of georeferencing information），相关的波长和FWHM值（full-width-half-maximum），传感器类型，波段名以及坏波段。若在ENVI显示一幅导入的图像前，必须将必要信息输入到Header Info（图1.4）窗口。

图1.4 Header Information对话框
一个文件没有ENVI文件头或其它支持的文件头格式，这个窗口自动地出现。每次打开一个数据文件时，ENVI搜索头文件并使用该信息来打开文件。这些信息只需输入一次，当选择Header Info窗口底部的 “OK” 按钮，它自动地保存到输入目录中的一个ENVI头文件。ENVI的Edit Header功能也可以用来更改已存在的头文件的信息。
（2）打开外部文件
ENVI支持的输入文件，虽然上述的Open Image File功能可以打开大多数文件类型，对于特定的已知文件类型，利用内部或外部的文件头信息通常会更加方便。使用Open External File选项，ENVI从内部文件头读取必要的参数，因此不必在Header Infor对话框输入任何信息。ENVI能读取这些标准文件类型的若干格式，这包括精选的遥感格式、图像处理格式、通用图像格式及数字高程模型。
（3）打开矢量文件
该菜单选项允许打开ARCView Shape文件、ARC / INFO交换（Interchange）格式文件、DXF矢量文件、MapInfo Interchange格式（.mif）、微型工作站DGN （.dgn）、USGS DLG文件、USGS SDTS文件以及ENVI矢量格式（.evf）文件。可以随意地导入多个矢量层；然而，应注意每个文件应该只包含一个矢量层。
1. 选择File > Open Vector File > the desired format。
2. 当出现标准文件选择对话框时，选择一个文件名，然后点击 “Open”。
l 要选择一组连续显示的文件，在该组的第一个文件上点击，然后按住“shift”的同时，点击该组的最后一个文件。或者，用鼠标左键点击和拖曳以选择所需要的组。
l 要选择非连续显示的多个文件，按住 “Ctrl” 键，在每个所需要的文件上点击。
（4）Open Previous File
Open Previous File菜单项包含一列在ENVI中20个最近打开的文件。选择一个所需要的文件名，将打开该文件。每个新打开的文件被添加到列表的顶部。当已经打开20个文件以上，列表底部的文件被删除。
（5）Scan Directory List
当打开文件时，将发现扫描目录以定位想得到的文件是非常有用的。ENVI提供递归（recursive）目录扫描，并允许选择多个文件来打开。geo-browser选项允许浏览地理坐标图像（georeferenced images）的定位（location）图，并打开基于地理坐标的文件。
Geo-Browser
有些情况下，可能想扫描文件并根据它们的地理位置来打开。ENVI的Geo-Browser允许浏览这种对地理坐标定位图像位置的地图。要启动ENVI的Geo-Browser：
1. 从Scanned ENVI Files对话框内，选择Options > Geo-Browser。
ENVI绘出一幅具有大陆和国家轮廓的世界地图。在United States内部，也出现州的轮廓。
地理坐标定位图像的位置 （ ENVI文件头中指定的基准像元（reference pixel）的位置 ） 在世界地图上用旗帜标出。对于同一位置的多个文件，ENVI绘出不同颜色的旗帜，并且旁边有一个数字，它显示出在该位置是第几个文件。
注意：鼠标光标的经度和纬度显示在地图的左上角。
2. 从以下选项中选择：
l 要改变窗口的大小，按住并拖曳窗口的一角。
l 要使地图在一点上集中（center the map on a point），点击鼠标左键。
l 要放大地图区域，按住并拖曳鼠标中键。要缩小回来，点击鼠标中键。
l 要识别与旗帜相对应的文件，在旗帜旁点击鼠标右键。
ENVI在Located Files List中突出显示相对应的文件。
对于有多个文件的地方，多次点击鼠标右键，以突出显示各自对应的文件。通过突出显示已经选择一个文件后，选择File > Open File来打开。
实验二 灰度、彩色影像的显示以及常规的查询功能的操作
1.学时：4
2.目的和要求：
（1）可用文件、波段、矢量列表的查询，灰度图像和彩色图像的显示；
（2）层叠加操作；彩色制图（为灰度图像进行快速彩色分割）
（3）图像投影的定义和转换功能；地图坐标的转换；点的像素坐标和地理坐标的查询；测量工具；生成动画。
（4）动态DISPLAY LINK 与基于地理坐标的连接的操作

第一部分 文件管理的查询、灰度图像和彩色图像的显示
1.可用波段列表以及灰度与彩色影像的显示
可用波段列表列出ENVI已打开文件的所有波段，以便访问它们。它也允许访问一个文件内的单个波段。一旦ENVI打开一个文件， 可用波段列表（ABL）自动地包含一个该文件中所有图像波段的列表。若打开了多个文件，所有文件的所有波段按顺序显示，最近打开的文件的波段在列表顶部。ABL允许显示灰阶和彩色图像、启动新的显示窗口、打开新文件、关闭文件，以及设置显示边框。
（1）可用波段列表
当打开任何文件，ABL自动地出现。
要访问可用波段列表：
1. 选择Window > Available Bands List。
图2.1可用波段列表：左边的对话框显示一个正导入的灰阶波段；右边的对话框显示正导入的RGB波段。
l 列表右边出现一个滚动条。若有必要，允许滚动波段列表。
l 通过在对话框的任意一角点击鼠标左键，然后拖曳到所需要的大小和/或形状，可以拉伸和调整ABL的大小。
可用波段列表有一个菜单栏，它带有两个下拉菜单：File和Options，提供的辅助功能描述如下。
选择当前显示窗口
ENVI允许同时打开多个显示窗口，允许任何灰阶和彩色图像一起显示。当导入图像，可以选择一个现有的显示窗口或打开一个新的显示窗口来显示新图像。该显示将被称为 “Active display”。
当没有任何打开的显示窗口，ABL底部的按钮将显示 “No Display”。第一个导入的图像将自动地显示在一个新窗口。
要选择活动显示，请按以下步骤：
1. 从ABL内，， 点击 “Display #X” 按钮菜单（其中 “X” 是与显示窗口标题栏内数字相对应的数字），然后从列表中选择所需要的显示。
l 要开始一个新的显示，从按钮菜单选择 “New Display”。点击 “Load Band” 或 “Load RGB” ，以把选定的波段导入选定的显示（见前面）。

图2.1 可用波段列表：左边：灰阶波段；右边：RGB波段
Fold
在Available Band List中，可以列出许多波段，特别是高波谱数据。Fold选项允许将一个数据集的所有波段“折叠”显示，以便它们可以在ABL中一行显示。这使ABL保持简短，并易于操作。
要将一个数据集“折叠”成一行，按照以下步骤：
1. 在ABL内点击你想的数据集的任何一个波段名。
2. 点击 “Fold” 按钮。
所有的波段将被“折叠”，并且数据集将在列表中以下列格式显示：<文件名[波段数]>。
l 要 “Unfold” 数据集并使它可用于处理，简单地在ABL中点击被压缩的文件名。
（2）显示一幅灰阶图像
1. 从Available Bands List内，选择 “Gray Scale” 切换按钮。
2. 点击需要的波段名，它将显示在一个标签为 “Selected Band:” 的小文本框中。
l 在所需要的波段名上双击鼠标左键，来把该波段自动导入到活动显示。
3. 若有必要，改变活动显示，若没有打开的显示窗口，那么将出现一个新的显示组。
4. 在窗口底部点击 “Load Band”，来导入波段到显示，并出现一个图像窗口和相应的缩放/滚动窗口。
ENVI用2%的线性拉伸系统默认值来显示所有图像。可以在envi.cfg文件中改变系统默认的拉伸值，或通过在图像头文件中设置一个拉伸系统默认值。
（3）显示一幅彩色合成图像
1. 从Available Bands List内，选择 “RGB Color” 切换按钮。
2. 在序列中点击所需要显示的红、绿和蓝波段名（或在每个R、G或B波段使用切换按钮）。
l 在蓝波段名上双击鼠标左键，以把彩色图像自动导入到活动显示。
3. 若有必要，改变活动显示。
4. 一旦波段名导入到标签为 “R:”、“G:”、“B:” 的文本框中，点击 “Load RGB” 来显示彩色合成图像。
（4）可用波段列表窗口中的File下拉菜单
可利用波段列表的File菜单包含打开新文件、列出打开的文件以及关闭文件等功能。
打开文件与打开文件列表
要选择一个新文件来打开：
1. 从ABL中，选择File > Open Image File.
2. 当Enter Data Filename对话框打开，选择想要打开的新文件。
要显示所有打开文件的一个列表：从ABL中，选择File > Open Files List。
Closing Files
可以从ABL中，使用Close Selected File或Close All Files选项来删除内存文件、波段或整个磁盘文件。Close Selected File功能允许容易地刷新内存文件和关闭不再需要显示的磁盘文件。
l 要关闭 “Selected Band” 文本小部件中当前导入的波段，或 “R”、“G”、“B” 文本小部件中的波段，选择File > Close Selected File。
若要关闭一个来自磁盘文件的波段，ENVI关闭文件，文件中的所有波段将从ABL中消失。但是文件仍保存在磁盘上，可以使用File > Open Image File重新将它打开。
警告：一旦用这种方式删除一个内存文件，将无法再次恢复该图像。
l 要关闭所有文件，选择File > Close All Files。一个警告对话框将提示并对此进行确认。
Cancel
l 要在文件保持打开且波段保持有效的时候，关闭ABL ，选择File > Cancel。可以通过从主菜单中选择File > Available Bands List，在任何时候再次调用可利用波段列表。
（5）可用波段列表窗口中的Options下拉菜单
Available Bands List的Options下拉菜单包含的功能有：通过波长选择一个波段，显示简化的波段名，设置显示边框，以及将ABL中每个数据集的所有波段压缩或“Fold”成单个层。
Wavelength Locator
对于在文件头有相关波长值的文件，可以用Wavelength Locator使用一个波长来选择要显示的波段。
1.从ABL，选择Options > Wavelength Locator。
2.当出现Wavelength Locator对话框，输入想定位的波长，然后点击 “Apply”。
包含该波长的波段将突出显示在ABL中。该对话框保持打开，直到选择了“Cancel” 按钮。
显示波段名
l 要在ABL中显示一个简化的波段名列表，选择Options >Show Current Displayed Bands
Fold所有波段
l 要在ABL中，把每个文件集的所有波段压缩成单个层，选择Options > Fold All Bands。
l 要解压缩一个数据集，在压缩的文件名上点击。
2.可用矢量列表（Available Vectors List）
一些数据文件，像公路或水路的 “地图”，是以矢量文件存储的。ENVI对矢量文件的处理不同于图像文件，因此当导入矢量文件到内存后，必须通过Available Vectors List（图2.2）访问矢量文件。

图2.2 可用矢量列表
能在Available Vectors List（AVL） 中显示的数据文件包括ENVI矢量文件、DLG、SDTS、DXF或ARC/INFO Interchange和ArcView Shape文件。
若使用window > Open Vector File，已经打开多个矢量文件，Available Vectors List列出所有打开的文件，并显示当前使用的层。从Available Vectors List中，你可以选择要显示的矢量覆盖在一幅图像上或在一个单独的窗口显示，并使用两个下拉菜单：File和Options 。
l 通过在对话框的一角点击鼠标左键并拖曳到所需要的大小和/或形状，可以拉伸和调整AVL的大小。
Loading Vectors for Display
在ENVI中显示矢量文件，按照下列步骤：
1. 从ENVI主菜单，选择File > Available Vectors List。
所有打开的矢量层将出现在AVL中。
2. 通过在层名上点击，来选择要导入到矢量或图像显示的矢量层。
l 要选择所有层，点击 “Select All Layers”。
l 要清除所有层，点击 “Deselect All Layers”
