初三数学简单物体的三视图课件 浙教版 课件.ppt

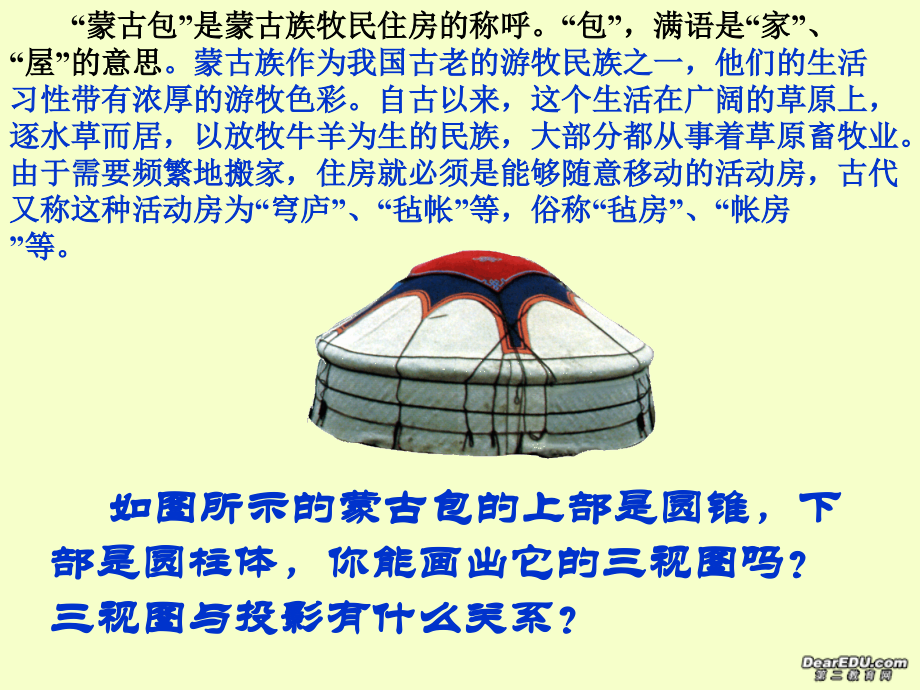

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.3简单物体的三视图,如图所示的蒙古包的上部是圆锥，下部是圆柱体，你能画出它的三视图吗？三视图与投影有什么关系？,“,蒙古包,”,是蒙古族牧民住房的称呼。,“,包,”,，满语是,“,家,”,、,“,屋,”,的意思,。蒙古族作为我国古老的游牧民族之一，他们的生活习性带有浓厚的游牧色彩。自古以来，这个生活在广阔的草原上，逐水草而居，以放牧牛羊为生的民族，大部分都从事着草原畜牧业。由于需要频繁地搬家，住房就必须是能够随意移动的活动房，古代又称这种活动房为,“,穹庐,”,、,“,毡帐,”,等，俗称,“,毡房,”,、,“,帐房,”,等。,投影,平行投影,中心投影,正投影,斜投影,请观察下面三个投影，它们有什么相同与不同的地方？你能试着给正投影下定义吗？,这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？,从左到右在侧投影面上的正投影是什么形状？大小如何？你能描述一下吗？,如图,4-21,，这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？,你能试着画出它的三视图吗？,如图,4-21,，直三棱柱的正面方向的正投影是一个和矩形,A,1,ACC,1,全等的矩形，这个矩形上、下两条边中点的连线，表示侧棱,BB,1,的正投影；从左到右在侧投影面上的正投影也是一个矩形，它的一组对边等于直三棱柱的高，另一组对边等于直三棱柱底面三角形,AC,边上的高,.,分别转动水平和侧面的两个投影面，使三个正投影处于同一平面,(,如图,4-22),，就是我们所熟悉的三视图,.,通过以上的学习，你有什么发现？,物体的三视图实际上是物体在三个不同方向的正投影,.,正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图,三视图的形成,把主视图、俯视图、左视图摊平在一个平面上，则就是三视图。,左视图,三视图的对应规律,俯视图和左视图,主视图和俯视图,主视图和左视图,-,长对齐,-,高对齐,-,宽对齐,做一做:,一个正六棱柱高,2cm,底面是边长为,1.5cm,的正六边形,.,先说出它在正面,水平面,侧面三个方向的正投影是什么图形,然后画出它的三视图,.,例题分析:,例,1.,一个圆锥如图,底面直径为,8cm,高,6cm,画出它的三视图,(,比例为,1:4).,主视图,左视图,俯视图,主视图,俯视图,左视图之间有什么关系,?,课内练习:,1.,一个立方体如图,请说出它在正面,水平面,侧面三个方向的正投影是什么图形,.,2.,一个圆柱体如图,它的底面半径为,1.5cm,高为,2cm,说出它在正面,水平面,侧面三个方向的正投影是什么图形,并画出它的三视图,.,完成作业：,P82,作业题,例,2,、画下例几何体的三视图,延伸拓展,例,3,、画下例几何体的三视图,延伸拓展,练习,2,、画下例几何体的三视图,延伸拓展,挑战“,自我,”,如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：,与同伴交流你的看法和具体做法,.,主视图,左视图,俯视图,小结与作业,小结：通过这节课的学习你学会,了什么？你有什收获与困惑？,作业：,1,、作业题,2,、名师大课堂和教与学,
