倒立摆与自动控制原理实验
一. 实验目得：
1、运用经典控制理论控制直线一级倒立摆，包括实际系统模型得建立、根轨迹分析与控制器设计、频率响应分析、PID 控制分析等内容、
２、运用现代控制理论中得线性最优控制LQR　方法实验控制倒立摆
3、学习运用模糊控制理论控制倒立摆系统
4、学习MATLAＢ工具软件在控制工程中得应用
５、掌握对实际系统进行建模得方法,熟悉利用MATＬＡB 对系统模型进行仿真,利用学习得控制理论对系统进行控制器得设计,并对系统进行实际控制实验,对实验结果进行观察与分析，非常直观得感受控制器得控制作用。

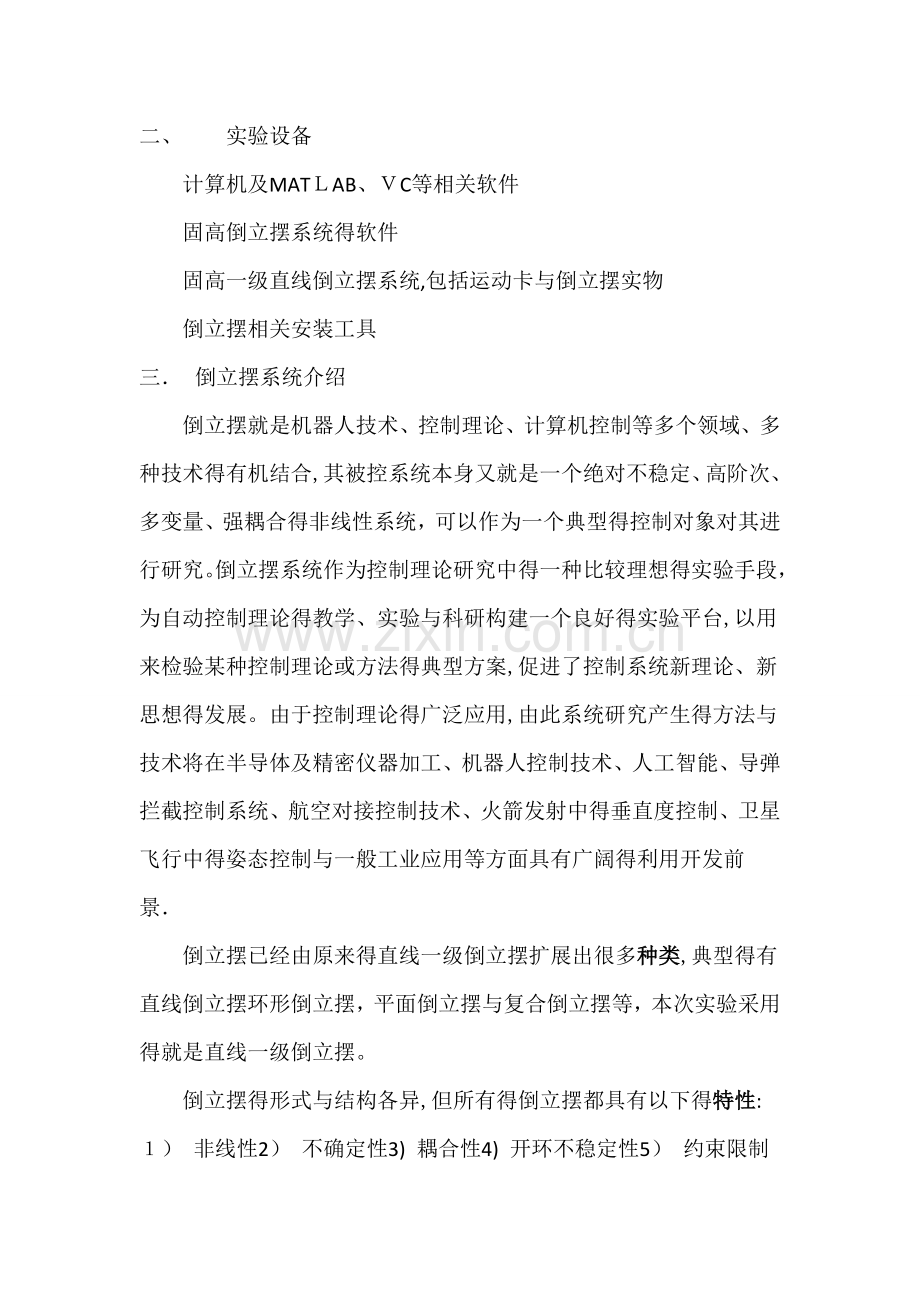

二、 　实验设备
计算机及MATＬAB、ＶC等相关软件
固高倒立摆系统得软件
固高一级直线倒立摆系统,包括运动卡与倒立摆实物
倒立摆相关安装工具
三． 倒立摆系统介绍
倒立摆就是机器人技术、控制理论、计算机控制等多个领域、多种技术得有机结合,其被控系统本身又就是一个绝对不稳定、高阶次、多变量、强耦合得非线性系统，可以作为一个典型得控制对象对其进行研究。倒立摆系统作为控制理论研究中得一种比较理想得实验手段，为自动控制理论得教学、实验与科研构建一个良好得实验平台,以用来检验某种控制理论或方法得典型方案,促进了控制系统新理论、新思想得发展。由于控制理论得广泛应用,由此系统研究产生得方法与技术将在半导体及精密仪器加工、机器人控制技术、人工智能、导弹拦截控制系统、航空对接控制技术、火箭发射中得垂直度控制、卫星飞行中得姿态控制与一般工业应用等方面具有广阔得利用开发前景．
倒立摆已经由原来得直线一级倒立摆扩展出很多种类,典型得有直线倒立摆环形倒立摆，平面倒立摆与复合倒立摆等，本次实验采用得就是直线一级倒立摆。
倒立摆得形式与结构各异,但所有得倒立摆都具有以下得特性: １） 非线性2） 不确定性3) 耦合性4) 开环不稳定性5） 约束限制
倒立摆控制器得设计就是倒立摆系统得核心内容,因为倒立摆就是一个绝对不稳定得系统,为使其保持稳定并且可以承受一定得干扰,需要给系统设计控制器，本小组采用得控制方法有:ＰID　控制、双PIＤ控制、ＬＱR控制、模糊PIＤ控制、纯模糊控制
四.直线一级倒立摆得物理模型:
系统建模可以分为两种:机理建模与实验建模。实验建模就就是通过在研究对象上加上一系列得研究者事先确定得输入信号,激励研究对象并通过传感器检测其可观测得输出,应用数学手段建立起系统得输入-输出关系。。机理建模就就是在了解研究对象得运动规律基础上,通过物理、化学得知识与数学手段建立起系统内部得输入-状态关系。,由于倒立摆本身就是自不稳定得系统，实验建模存在一定得困难。但就是忽略掉一些次要得因素后,倒立摆系统就就是一个典型得运动得刚体系统,可以在惯性坐标系内应用经典力学理论建立系统得动力学方程。
下面我们采用牛顿-欧拉方法建立直线型一级倒立摆系统得数学模型：
在忽略了空气阻力与各种摩擦之后，可将直线一级倒立摆系统抽象成小车与匀质杆组成得系统,如图所示:

我们不妨做以下假设:
M 小车质量
m 摆杆质量
b　小车摩擦系数
l 摆杆转动轴心到杆质心得长度
I　摆杆惯量
F 加在小车上得力
x 小车位置
φ 摆杆与垂直向上方向得夹角
θ 摆杆与垂直向下方向得夹角（考虑到摆杆初始位置为竖直向下)
图就是系统中小车与摆杆得受力分析图。其中，N 与P 为小车与摆杆相互作用
力得水平与垂直方向得分量。
注意：在实际倒立摆系统中检测与执行装置得正负方向已经完全确定,因而
矢量方向定义如图所示，图示方向为矢量正方向。

分析小车水平方向所受得合力,可以得到以下方程:
　 　 　 　 　 　 　 　 　 　 　　 （3—１)
由摆杆水平方向得受力进行分析可以得到下面等式:
　　 　 　 　 (３-2)
即：
　 　 　　 　 　 　　 (3-3)
把这个等式代入式（3—１)中，就得到系统得第一个运动方程:
　 　 （3—４）
为了推出系统得第二个运动方程,我们对摆杆垂直方向上得合力进行分析，
可以得到下面方程：
　 　 　 　 　　　　 　 　 (3—5)
　 　 　 　　 　 （3-6）
力矩平衡方程如下:
　　 　 　　 　 　 　 　 (3－7)
注意:此方程中力矩得方向,由l,故等式前面有负号。
合并这两个方程,约去P 与N,得到第二个运动方程：
　 　 　 　　 　 　(3－8)
设θ＝φ+π（ φ就是摆杆与垂直向上方向之间得夹角),假设φ与1(单位就是弧
度)相比很小，即φ〈<１,则可以进行近似处理:

用u 来代表被控对象得输入力F,线性化后两个运动方程如下:
　 　 　　　 　　　 　 　　 （3-9)
对式(3—9）进行拉普拉斯变换,得到
　 (3—10)
注意：推导传递函数时假设初始条件为0。
由于输出为角度φ,求解方程组得第一个方程，可以得到:

或 　 　 　 　　

如果令 则有:

把上式代入方程组得第二个方程,得到:

整理后得到传递函数:

其中

设系统状态空间方程为：

方程组 对, 解代数方程,得到解如下:

整理后得到系统状态空间方程:

由(3-9）得第一个方程为:

对于质量均匀分布得摆杆有:

于就是可以得到：

化简得到：

设　 　 　　 则有：

另外，也可以利用ＭAＴLAB　中ｔf2sｓ 命令对（３-13)式进行转化,求得上述状
态方程。
实际系统得模型参数如下:
M 小车质量　１.09６ Kg
m 摆杆质量 0。109 Ｋｇ
ｂ 小车摩擦系数 0 、１N/m/sec
ｌ 摆杆转动轴心到杆质心得长度 ０、2　5m
I 摆杆惯量 0.０034 kｇ*m*m
把上述参数代入,可以得到系统得实际模型。
摆杆角度与小车位移得传递函数：

摆杆角度与小车加速度之间得传递函数为：

摆杆角度与小车所受外界作用力得传递函数：

以外界作用力作为输入得系统状态方程:

以小车加速度作为输入得系统状态方程：

注意事项:在固高科技所有提供得控制器设计与程序中,采用得都就是以
小车得加速度作为系统得输入,如果用户需要采用力矩控制得方法,可以参考以
上把外界作用力作为输入得各式.
五.系统得阶越响应分析
根据已经得到系统得状态方程,先对其进行阶跃响应分析，在ＭATＬAB 中
键入以下命令：
clｅar；
A=[　0　1 0　0；０ ０ 0　０;0　0　0 1;0　０ 29、4　0];
B=［ 0 1 0 ３]’；
Ｃ=[　1 0　０ 0;0 1 ０ 0］;
D=[　0 0 ］’;
steｐ（A, B ,C ,D)

可以瞧出,在单位阶跃响应作用下,小车位置与摆杆角度都就是发散得.
六.频率响应分析(系统稳定性分析)
　 前面我们已经得到了直线一级倒立摆得物理模型，实际系统得开环传递函数
为:

其中输入为小车得加速度V (s) ，输出为摆杆得角度Φ（s） .
在MATLAB　下绘制系统得Bode 图与奈奎斯特图.
在MAＴLAB 中键入以下命令:
cleａｒ；
nuｍ=[0、０2725];
den=［0、01021２５ 0 —0、26７05]；
z=rｏoｔｓ（num）;
p=rｏots(dｅｎ)；
subplｏt(２,１，1)
bｏdｅ（num,dｅn)
subplot(2,1，2）
nyｑuist(nuｍ，dｅｎ)
得到如下图所示得结果:
　 z　=
Eｍpｔy ｍatrｉｘ: 0—by-1
p =
5、1136
－５、１１36

可以得到,系统没有零点,但存在两个极点，其中一个极点位于右半s　平面，
根据奈奎斯特稳定判据，闭环系统稳定得充分必要条件就是:当ω 从− ∞到+ ∞变
化时，开环传递函数G（　jω ） 沿逆时针方向包围－1 点p 圈,其中p　为开环传递函数
在右半S 平面内得极点数。对于直线一级倒立摆，由奈奎斯特图我们可以瞧出，开
环传递函数在S　右半平面有一个极点,因此G（ ｊω ) 需要沿逆时针方向包围—1 点一圈。可以瞧出，系统得奈奎斯特图并没有逆时针绕—1 点一圈,因此系统不稳定,
需要设计控制器来镇定系统。
七．具体控制方法
(一)双PID控制
直线一级倒立摆双PID 控制实验
１。ＰIＤ　控制分析
经典控制理论得研究对象主要就是单输入单输出得系统，控制器设计时一般需　
要有关被控对象得较精确模型。ＰＩD 控制器因其结构简单，容易调节,且不需要
对系统建立精确得模型,在控制上应用较广。
对于倒立摆系统输出量为摆杆得角度,它得平衡位置为垂直向上得情
况。系统控制结构框图如下：

2、双PID实验控制参数设定及仿真。
在Sｉｍｕliｎｋzｈｏng 建立直线一级倒立摆模型

上下两个PID模块。鼠标右键,选择 “ Loｏｋ unｄer maｓk”打开模型内部结构分别为:

双击第二个模块打开参数设置窗口

令kp=１、kｉ=0、kｄ=０
得到摆杆角度仿真结果

可瞧出控制曲线不收敛。因此增大控制量。令kp＝-30、kｉ=0、kd=４、６、得到如下仿
真结果

从上面摆杆角度仿真结果可瞧出,稳定比较好。但稳定时间稍微有点长。
双击第一个模块打开参数设置窗

经多次尝试在此参数即kｐ＝—7,ki＝0,ｋp=-4、5 情况下效果最好。
得到以下仿真结果

黄线为小车位置输出曲线,红线为摆杆角度输出曲线.
从图中可以瞧出,系统可以比较好得稳定。稳定时间在２—3秒之间。稳定性不错.
３。双PID控制实验
打开直线一级倒立摆爽PID实时控制模块

双击ｄoubｌｅPＩＤ控制模块进入参数设置

把参数输入PID控制器。编译程序,使计算机同倒立摆连接。
运行程序.实验结果如下图所示

从图中可以瞧出，倒立摆可以实现比较好得稳定性。
（二)线性最优二次控制LQR
　线性二次最优控制ＬＱR　控制实验　
　1线性二次最优控制LQR　基本原理及分析
线性二次最优控制ＬQR 基本原理为,由系统方程:

　 确定下列最佳控制向量得矩阵K: 　
　 　 　　 　　 　　 　 　 　 u（ｔ）＝—K＊x(t） 　 　
　 使得性能指标达到最小值：

式中　 Q——正定（或正半定)厄米特或实对称阵
　　 R——为正定厄米特或实对称阵

　 　 　 　 　 　 图 3-54 最优控制LQR 控制原理图　
方程右端第二项就是考虑到控制能量得损耗而引进得,矩阵Q与Ｒ确定了误差与能量损耗得相对重要性。并且假设控制向量u(t）就是无约束得. 　
对线性系统: 　

　 　根据期望性能指标选取Ｑ　与R,利用MＡTLAB　命令lqr 就可以得到反馈矩阵 K 得值。　
　 　 　 　 　　 　 　　　 　　　K＝lqr(Ａ,B，Q，R)
　 改变矩阵Q 得值,可以得到不同得响应效果，Q 得值越大(在一定得范围之内）,系统抵抗干扰得能力越强,调整时间越短。但就是Ｑ　不能过大
2、　LQR 控制参数调节及仿真
　 前面我们已经得到了直线一级倒立摆系统得比较精确得动力学模型,下面我们针对直线型一级倒立摆系统应用 LQR　法设计与调节控制器,控制摆杆保持竖直向上平衡得同时,跟踪小车得位置。
　 　前面我们已经得到了直线一级倒立摆系统得系统状态方程:

应用线性反馈控制器,控制系统结构如下图。图中 R 　 　　 　 　　 　 　 　 　 　 就是施加在小车上得阶跃输入，四个状态量x,x，φ,φ分别代表小车位移、小车速度、摆杆角度与摆杆角速度,输出y = ［x,φ]’ 包括小车位置与摆杆角度。设计控制器使得当给系统施加一个阶跃输入时,摆杆会摆动,然后仍然回到垂直位置,小车可以到达新得指定位置.
假设全状态反馈可以实现(四个状态量都可测），找出确定反馈控制规律得向量Ｋ .在 Mａtｌaｂ　 中得到最优控制器对应得K 。Lqr 函数允许您选择两个参数——Ｒ 与Q，这两个参数用来平衡输入量与状态量得权重。最简单得情况就是假设
R = 1,Q =C’　 *C .当然,也可以通过改变Q 矩阵中得非零元素来调节控制器以得到期望得响应.

　 　 　 　　 　　 　 　　　　 　 　 　 　 　 　 　 其中, Q1,1 代表小车位置得权重,而Q3,3　就是摆杆角度得权重，输入得权重R 就是 １。　
下面来求矩阵K，Ｍatlab　语句为K ＝ lqr(Ａ,Ｂ，Q，R） 。下面在MAＴLＡB 中编程计算:
A=[0 1 0 ０　; ０　０　0　０;0 0 0 1; 0 0 ２9、4 ０］；
B=[０ 1 0 ３］’;
Ｃ=[１ ０ 0 ０; ０ 0 1 0]；
D=[０ 0]'；
Q1１=150０;Q33=300；
Ｑ＝[Q１1 0 0　0;
　０ 0 ０　0;
０ ０ Q33 0；
　 0　0　0 0]；
R=1;
K=ｌqr(Ａ,Ｂ,Q，Ｒ);
Ａｃ=[(A—B*K)]；Bc=［B］；Cc=[C];Dc=［D]；
T=0：0、005:５；
U＝0、２＊ｏnes（ｓｉｚe（T));
Cｎ＝[1 0　0　0］;
Ｎbar=rｓcale（A,B,Ｃn,0,K）;Bｃn＝[Nbａr*B]；
［Y，X]=lsim(Aｃ，Bc,Cc,Ｄｃ,U,T）;
plot(T，X(:,1）,'—＇);hold on;
ploｔ（T，X(：,2),’—'）;hoｌd on；
ｐｌot(T,X（：,3),'、'）；hold ｏn;
plot（Ｔ,Ｘ(：,4),'-’)；
legeｎd('cａrtpｌs','caｒtsｐｄ’,＇penｄang’,'peｎdsｐd’)
令Q1，1＝ １,Q3,３　＝1求得
K 　　 ［—1　　 —1、7８55　　 ２5、422 　 4、684９]　
在 Simｕlinｋ 中建立直线一级倒立摆得模型如下图所示：

“LQＲ Ｃｏntroｌleｒ”为一封装好得模块，在其上单击鼠标右键,选择“Looｋ ｕndｅr
mask＂打开LQＲ Contｒoller 结构如下：

双击“Ｍａｔrix　gａin K”即可输入控制参数：

点击 执行仿真,得到如下仿真结果：

LQR 控制得阶跃响应如上图所示,从图中可以瞧出,闭环控制系统响应得超调量很小,但稳定时间与上升时间偏大，我们可以通过增大控制量来缩短稳定时间与上升时间。
　 　 可以发现，Q 矩阵中，增加Q11 使稳定时间与上升时间变短，并且使摆杆得角度变化减小.经过多次尝试,这里取Q1，１＝１500, Ｑ3,3　=３00,
则K = ［ -3２、7２98　 -23、8255 81、618２　14、7098]　
输入参数,运行得到响应曲线如下：

从图中可以瞧出,系统响应时间有明显得改善,增大Ｑ1,1 与Ｑ３,3　 ,系统得响应还会更快，但就是对于实际离散控制系统,过大得控制量会引起系统振荡.
３、直线一级倒立摆ＬQR控制实验
打开直线一级倒立摆LＱR 实时控制模块

其中“LQＲ　Cｏnｔｒollｅr”为LQR 控制器模块,“Reaｌ Coｎtｒol”为实时控制模块,双击“LQＲ Cｏｎｔroller”模块打开LQR 控制器参数设置窗口如下:

在“LＱR Ｃoｎｔｒｏlｌeｒ”模块上点击鼠标右键选择“Loｏk undeｒ masｋ"打开模
型如下：

双击“Rｅａｌ Contｒol＂模块打开实时控制模块如下图:

　　 其中“Pｅnｄulum”模块为倒立摆系统输入输出模块,输入为小车得速度“Vel ”与“Acc　”,输出为小车得位置“Pos”与摆杆得角度“Angle ”。
双击“Ｐeｎｄuluｍ"模块打开其内部结构:

其中“Ｓet Cart’s Ａcｃ and Vel"模块得作用就是设置小车运动得速度与加速度， Gｅt Ｃａrｔ’s Ｐｏsition"模块得作用就是读取小车当前得实际位置,“Ｇeｔ Pend’s　Ａngle"　得作用就是读取摆杆当前得实际角度.
2) 运行程序，　 实验运行结果如下图所示:

其中图片上半部分为小车得位置曲线，下半部分为摆杆角度得变化曲线，从图中可以瞧出,小车位置与摆杆角度比较稳定。控制效果很好。
在此实验中,R值固定，R=1,则只调节Q值，Ｑ1１ 代表小车位置得权重,而Q33就是摆杆角度得权重,若Ｑ3３增加，使得θ得变化幅度减小,而位移ｒ得响应速度变慢;若Ｑ11增加，使得r得跟踪速度变快，而θ得变化幅度增大.当给系统施加一个阶跃输入后，得到系统得响应结果。从响应曲线可明显瞧出就是否满足系统所要达到得性能指标要求。通过这样反复不断得试凑,选取能够满足系统动态性能要求得Q与R。
（三)直线二级倒立摆
直线两级倒立摆由直线运动模块与两级倒立摆组件组成.
6、1 系统物理模型
　　　　 为简化系统，我们在建模时忽略了空气阻力与各种摩擦，并认为摆杆为刚体。
二级倒立摆得组成如图 6—1 所示:

图 6—1 直线两级倒立摆物理模型
　 倒立摆参数定义如下：
　 M 　小车质量
　 　　 m1 　 摆杆 １　得质量　
m2 　 摆杆2 得质量　
　　　　 ｍ3 质量块得质量
　 l1 摆杆　1　中心到转动中心得距离　
　l2 摆杆2 中心到转动中心得距离
　 　 θ1 摆杆　1 与竖直方向得夹角
θ２ 摆杆2 与竖直方向得夹角
　　 　 Ｆ 　 作用在系统上得外力
利用拉格朗日方程推导运动学方程：
拉格朗日方程为:
L(q，q）=Ｔ（q,ｑ）—V(q,ｑ）
其中 L　 为拉格朗日算子,q 为系统得广义坐标,T 为系统得动能,Ｖ　为系统得势能。

其中 ｉ =1，2,3……n，f i　 为系统在第i 个广义坐标上得外力,在二级倒立摆系统中,系统得广义坐标有三个广义坐标,分别为x,θ1，θ2 。
首先计算系统得动能:

其中Tm,Ｔｍ1,Tｍ2，Tm３分别为小车得动能，摆杆 １　得动能，摆杆2 得动能与质量块得动能。
小车得动能：

Tm1 = Tm1'　＋Tm２ ’＇ 其中Tm1' ，Tm2　’ 分别为摆杆　1 得平动动能与转动动能。
Ｔｍ2　 = Tm2 ' +Tm２ ’’ 其中Tm2 ' ,Tm2　’ 分别为摆杆2 得平动动能与转动动能.
对于系统，设以下变量:　
xｐend1　 摆杆 １　质心横坐标;
yangle1 摆杆 1 质心纵坐标;　
xpend2 摆杆2 质心横坐标；
yanglｅ2 摆杆2 质心纵坐标;
xmaｓｓ 质量块质心横坐标;
ymass　质量块质心纵坐标;　
又有：

由于系统在θ1,θ2 广义坐标下没有外力作用，所以有：

在Ｍaｔｈemaｔicｓ中计算以上各式。
因其余各项为 0，所以这里仅列举了 k12、k13、ｋ１７、k22、k23、ｋ27　 等 7 项,得到结果如下：

６、２ 系统可控性分析　
　系统状态矩阵A,Ｂ，Ｃ,D 如下:

利用MＡＴLAB 计算系统状态可控性矩阵与输出可控性矩阵得秩：

得到结果如下:

或就是通过MＡTLAB 命令ctrb 与obsv 直接得到系统得可控性与可观测性。

运行得到:

可以得到,系统状态与输出都可控，且系统具有可观测性.
6、3　　直线两级倒立摆ＭAＴLＡＢ 仿真
在MAＴLAB Simｕlink 中建立直线两级倒立摆得模型:

其中“Ｓｔａte－Spaｃe”模块为直线两级倒立摆得状态方程,双击模块打开模型:

“Contrｏlleｒ”模块为控制器模块,在“Coｎtroller”模块上单击鼠标右键，选择　“ Look under mask”打开模型内部结构：

其中“Ｍaｔrｉx　Gａin　K”为反馈矩阵。
双击“Ｃontrolｌer"模块打开其参数设置窗口:
先设置参数为“1"。　

“Ｄisturbanｃe”模块为外界干扰模块，其作用就是给系统施加一个阶跃信号，点击
　“ ”运行模型进行开环系统仿真.
得到运行结果如下:

　从仿真结果可以瞧出,系统发散,为使系统稳定,需要对其添加控制器。
6、４　ＬQＲ　控制器设计及仿真　
给系统添加LＱR 控制器,添加控制器后得系统闭环图如下图所示:
　下面利用线性二次最优控制 LＱR 方法对系统进行控制器得设计
cｌear;clc;ﻫk1２＝86、6９；k13=-２1、6２；k１7=6、６4;ﻫk2２=—４0、31;ｋ２3=39、45；k2７=-0、088;
a=［0 0 0 １ 0 0；0 ０ 0 0 1 0；0 ０ 0 ０ ０ 1;０ 0 0 ０ 0 0;０ k12 ｋ13 0 0 0；０ k22 k23 0 0 0］；ﻫb=[ 0 ０ 0 １ k１７ k２7]';ﻫｃ=[１ 0 0 0 0 ０；０ 1 0 0 0 0;0 0 １ 0 0 ０］；ﻫd=［0; 0; 0];
ｑ１1=１；ｑ２２＝1;q3３=1;ﻫｑ＝[q1１ 0 0 0 ０ 0;0 q22 0 0 0 0；0 0 q33 0 0 0；0 ０ 0 0 0 0;０ 0 0 ０ 0 ０；0 0 0 0 0 0];
r=１;ﻫk=lqr(ａ,b,q，r)ﻫaa=ａ—b*k;
ｂ=b*k（１)；ﻫｓｙs=ss(aa,b,c，ｄ);
t=0:0、０１：5;
[y，ｔ,ｘ］=sｔep(ｓys,ｔ）;
plot(t,y(:，1)，’g’,t,y（:,2)，＇r',t,y（：,3));ﻫｇrid oｎ
运行得到以下结果:
LＱR　控制参数为：
　K=［ １ 7３、8１８ —83、９4１ ２、016２ 4、2７91 -１3、036]
得到仿真结果如下：

可以瞧出,系统稳定时间过长，因此增加权重Q 得值。
设Q11=３00;Ｑ２２＝500；Q33=50０；
运行得到仿真结果：
ＬＱR 控制参数为：
K=[　17、32１ 　　11０、８7 -1９7、5７ 　18、46８ 2、706１ —３２、142]　

从图中可以瞧出,系统可以很好得稳定,在给定倒立摆干扰后,系统在 2、5 秒内可以恢复到平衡点附近。　
　 把以上仿真参数输入 Sｉmulｉnk 模型中

得到运行结果

从图中可知，系统稳定性还不错。
但这未必就是最好得参数。所以,下面改变LＱR参数，比较结果变化。
确定最合适参数。
１、 设Q１１=１000;Q22=50０;Q３３=5００;
运行得到仿真结果:
LQR 控制参数为：　
ｋ＝31、62２8　116、7093 －2３8、１74２ 29、1０41 1、2221　 -39、3596
可瞧出位置在2秒左右就可恢复到平衡点位置。而角度依然就是在2、5秒内恢复到平衡位置.
2、设Q１1=15０0；Q2２=５00；Q３3=５0０；
运行得到仿真结果:
LQR　控制参数为：
k＝ 38、7２98 11９、2０83 —257、0671 3４、161２ 0、5092 　－４2、７166
可瞧出位置在１、５—2、０秒内就可恢复到平衡点位置．而角度依然就是在2、5秒内恢复到平衡位置。
3、 设Ｑ11＝150０;Ｑ22=500;Ｑ33=５０0；
运行得到仿真结果:
LＱR 控制参数为:
k = 44、７２1４ 　121、183４　—2７2、5934 3８、356２ —0、0849 —45、4７５1

可瞧出位置依然在1、５秒就可恢复到平衡点位置。而角度依然就是在2、5秒内恢复到平衡位置.
4、设Q１1=1500；Q22=1000;Q33=10０0;
运行得到仿真结果:
ＬQＲ 控制参数为:
ｋ = ３8、7298 　129、4996 -２81、３１18　　３5、738９ 0、4７21 　—4６、5９05

可瞧出位置在1、5—２、０内就可恢复到平衡点位置。而角度就是在2、5秒内恢复到平衡位置.
5、设Q１1=１500;Q22=100;Q33=10０;
运行得到仿真结果:
LQR 控制参数为：
ｋ ＝　 3８、７2９８ 10８、6175 -２3２、1487 3２、4616 0、5479 -38、７17０

可瞧出位置在1、５内就可恢复到平衡点位置．而角度就是在2秒内恢复到平衡位置.
通过对比,第5个参数最合适。
LQR　控制参数为:
k =　 　38、7298 １08、617５ -２32、1487 32、４616 0、５4７９ 　-38、7１７0
把其输入到Ｓimuｌｉnk模型中。

得到运行结果。

此结果最好,系统不仅可以很好得稳定,而且在给定倒立摆干扰后,系统可在2秒内恢复到平衡点附近.
八.个人小结。
倒立摆实验个人小结
　 　　　 　 　 　 　 　 　 　 　　 　 李航 080１1041
　 大三上学期得第一次机械工程实验，我们接触与学习了减速器,维持一个学期得实验,我们从结构,运动等方面，对机械有了更深得认识,而这个学期,我们要更进一步，从机械控制理论,来让自己对机械得理解，有一个新得高度。
我们接触得倒立摆就是机器人技术、控制理论、计算机控制等多个领域、多种技术得有机结合，其被控系统本身又就是一个绝对不稳定、高阶次、多变量、强耦合得非线性系统，可以作为一个典型得控制对象对其进行研究。
倒立摆数学模型:

通过对倒立摆系统得物理模型与实际模型得认知,以及对该系统得阶跃响应，可控性分析与频率响应分析,我们可以知道倒立摆系统就是不稳定得,可控得,所以就有了我们得课题：具体得控制方法。
在前半个学期,我们学习了机械控制理论,了解了伯德图与奈奎斯特图,而在大一得高数学习中,我们初步学习了MＡTＬAＢ,通过在图书馆以及网上查找资料，我们学习了SIＭULINＫ仿真,为这次实验打下了一定得基础。
对于一级倒立摆线性系统，我们实验了两种控制方法：分别就是双PID控制与LQR控制。
常规得PＩＤ控制,就是最早得也就是最经典得一种控制方式,由于其算法简单、鲁棒性好、可靠性高,因而至今仍广泛应用于工业过程控制中。它有三个控制环节,分别就是比例、积分与微分，实验中使用得控制器得传递函数就是

其中Ｋp、Ｋｉ、Kｄ分别为比例系数、积分系数与微分系数。各个系数功能如下:
1、 比例系数Kp增大,闭环系统得灵敏度增加,稳态误差减小,系统振荡增强;比例系数超过某个值时，闭环系统可能变得不稳定。
2、　积分系数Ki增大,可以提高系统得型别,使系统由有差变为无差；积分作用太强会导致闭环系统不稳定。
3、 微分系数Kd增大,预测系统变化趋势得作用增强，会使系统得超调量减小,响应时间变快.
但就是上述得各个参数在调节过程中并不就是相互独立得,而就是会相互影响。ＰID控制得快速性较差,而且只能对摆角进行控制,无法控制位移。
双PＩD控制,则解决了传统得ＰＩD控制只能控制摆角得缺陷,但就是对于双ＰＩD控制，如何使摆角角度与小车位置达到协调，使系统响应收敛,就是个难题,而且PＩD控制就是单控制量,外部扰动对实验结果得影响会比较大,所以我们学习了线性二次型控制,也就就是LQR控制。
LQR控制就是通过最小化性能指标,得到系统得控制量U=-KX,其中Q，Ｒ，分别就是状态变量与输入向量得加权矩阵,Ｘ就是状态量，Ｕ就是控制量，K就是状态矩阵.根据期望性能指标选取Ｑ与R,利用MATLAB 命令ｌqr 就可以得到反馈矩阵K 得值。Ｋ=lqr( Ａ，Ｂ，Q,R）
改变矩阵Q　得值，可以得到不同得响应效果,Ｑ 得值越大(在一定得范围之内），系统抵抗干扰得能力越强,调整时间越短。利用ＭＡTLAB自带得函数,可以很快算出反馈矩阵各参数得值.
　 通过实验结果，我们发现LQR控制作为多变量得控制,稳定性，快速性与抗干扰性都很好,,ＬＱR控制可得到状态线性反馈得最优控制规律 ,易于构成闭环最优控制就是现代控制理论中发展最早也最为成熟得一种状态空间设计法。
实验心得:
比较这三种控制方法，经典PID控制方法得效果就是最不理想得，因为PＩD这类单输入输出得线性控制器,对于倒立摆这种非线性,很不稳定得系统，虽然能使其稳定,但就是快速性与抗干扰性都很差,相比较而言，LＱR得效果就要好很多。
这次得倒立摆实验,可以说就是我做过得最难得一个实验了,不仅涉及面十分广,而且涉及得知识也都很难。通过这次实验，我们对机械控制理论有了更深一步得了解,也把书上学得知识,应用到了实际中．
在实验过程中,我们认识了倒立摆这个经典得控制系统，也接触了PID与LQR等多种控制方法,让我们对机械,这个词得概念,也更加深入得有了自己得理解。
而且作为一个分组实验,我充分感受到了团队力量得强大,也体会到了克服困难得艰辛,学会了用多种得途径去解决难题。通过预习,借阅书籍，上网等多种途径，也为将来得学习打下良好得基础。
而且通过这个控制领域得经典基础实验,为将来考研以及科研都就是很有帮助得。
同时要感谢同学与老师对自己得帮助，让自己能顺利得完成这次实验.
但就是在实验中，我个人也有一些建议。首先这个实验得基础就是机械控制理论基础这门课，但就是这么课我们在实验开始得时候压根就没学，所以前几周只能靠自学或者毫无进展，但就是自学不能保证效率,所以实验得时间安排感觉不就是很好。
倒立摆实验小结
　 　 　 　 　 李宗泽
我就是这次倒立摆实验我们小组得组长,由于分组得关系，我们组得组员平时成绩都不就是特别理想,但就是从一开始，我们就有信心能把这次实验完成。
这次实验要求我们运用经典控制理论控制直线一级倒立摆,包括实际系统模型得建立、控制器设计、频率响应分析、ＰID 控制分析等内容。运用现代控制理论中得线性最优控制ＬQR 方法实验控制倒立摆.并且能熟练得运用matlab解决实际问题，了解ＳIMULＩＮK仿真。
倒立摆就是一种典型得快速、多变量、非线性、绝对不稳定、非最小相位系统.就是进行控制理论研究得典型实验平台,倒立摆实验就是运用古典控制理论，结合现代应用软件MAＴLAB里得ＳIMＵLＩＮK对其进行仿真,最后在实际实验中对摆杆进行快速性,准确性与稳定性控制，达到理想得效果。因此,研究倒立摆具有重要得理论与实践意义。
实验得初期，也就就是前几周，我们主要先大致预习了控制理论里得频率响应与时域响应得内容,了解了伯德图与奈奎斯特图得含义。并且到图书馆里借阅了相关书籍，到网上查找有关资料,并且结合大一时得高数课，复习了ｍａtｌab得基本操作。
这次实验得主要内容就是利用三种控制方法,使倒立摆系统达到稳定，并且比较三种控制方法得优劣。
我们首先做得就是经典PID控制，经典PＩＤ控制就是最早发展起来得一种控制方法，由于其算法简单、鲁棒性好、可靠性高,因而至今仍广泛应用于工业过程控制中。该方法得主要思想就是:根据给定值r与系统得实际输出值c构成控制偏差e，然后将偏差得比例（ Ｐ) 、积分( I）与微分(D）三项通过线性组合构成控制量,对被控对象进行控制,故称为PIＤ控制。
比例环节P得作用,就是对当前时刻得偏差信号进行放大或衰减后作为控制信号输出。积分环节I可以累计从零时刻起到当前得输入信号得全部值。微分环节Ｄ得输出正比于输入得当前变化率,作用就是有偏差信号得当前变化率来预见随后得偏差将就是增大还就是减小,增减幅度如何。PID控制通过调节KＰ,ＫI，ＫＤ三个基本参数,来实现仿真，达到预期得控制效果,但就是ＰＩD控制就是一个单输入输出得控制，它只能摇杆得角度,而不能控制小车得位移。
双PID控制就是利用两个PＩD来同时控制倒立摆系统,双PID得模型如下:

双PID控制虽然能控制小车得位移,但就是我们在实际操作过程中,发现实验结果得曲线很难达到收敛，往往都就是发散得。
ＬＱR控制:线性二次型调节器(Linear Qｕaｄratic Regulaｔor —ＬＱR） 问题在现代控制理论中占有非常重要得位置，受到控制界得普遍重视,应用十分广泛，就是现代控制理论得中最重要得成果之一。线性二次型（LQ） 性能指标易于分析、处理与计算，而且通过线性二次型最优设计方法得到得倒立摆系统控制方法，具好较好得鲁棒性与动态特性以及能够获得线性反馈结构等优点,因而在实际得倒立摆控制系统设计中,得到了广泛得应用。
　LQR控制通过mａtｌaｂ得程序，根据期望性能指标选取Q与R,就可以得到反馈矩阵K得值。改变矩阵Q得值，可以得到不同得响应结果,Ｑ得值越大,系统抵抗干扰能力越强，调整时间越短。
从实验得结果来瞧,LQR控制在快速性与抗干扰性上，都要强于PＩD控制，这就是因为LQR就是多变量控制.
经过了这次实验,我有了很多收获：
1. 作为一个小组得组长,我体会到了自己身上得责任与压力,从分配任务到实验进行,实验报告,对我自己都就是一个很好得锻炼。
2. 这次实验过程中,我也学习到了很多平时接触不到得知识，复习了maｔlab得应用，了解了simulink模块得应用,而且也对现代控制理论有了理解，为将来得学习打下基础.
3. 体会到了团队力量得强大，大家得互相努力,才有了这次实验得成功.
4. 最后离不开老师与同学对自己与我们这个小组得帮助，感谢老师与同学．
倒立摆实验小结
机自８2 　刘凯 　08011０44
倒立摆就是进行控制理论研究得典型实验平台。由于倒立摆系统得控制策略与杂技运动员
