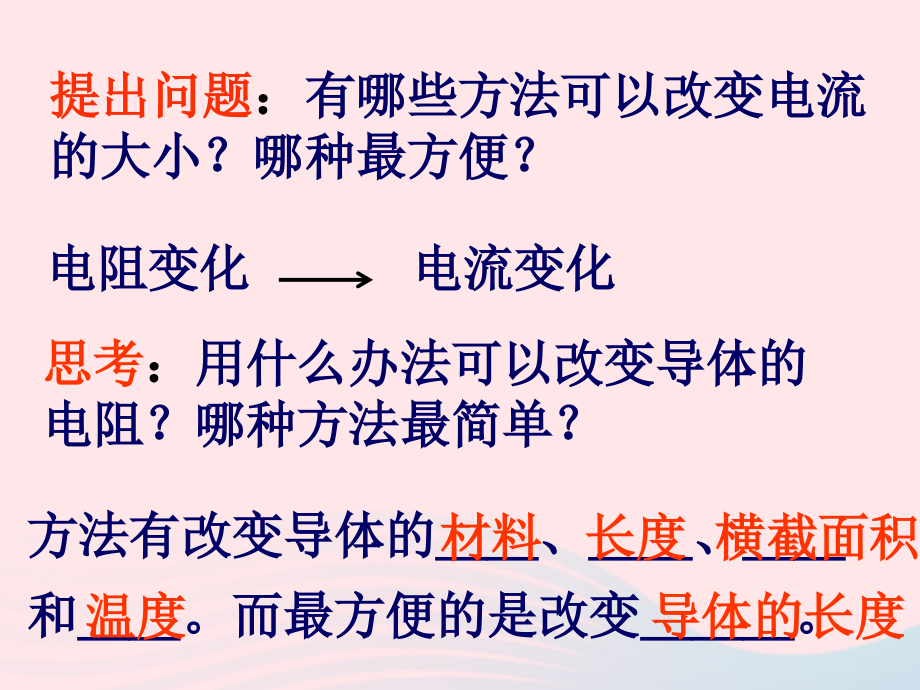

第十六章 电压 电阻,第,4,节,变阻器,方法有改变导体的、,和。而最方便的是改变。,电阻变化,电流变化,思考,：,用什么办法可以改变导体的电阻？哪种方法最简单？,导体的长度,提出问题,：,有哪些方法可以改变电流的大小？哪种最方便？,材料,长度,横截面积,温度,想想做做,移动金属夹，灯泡的亮度为什么会改变？,通过这个现象有什么启示？,实验总结,当铅笔芯连入电路中的长度变长时，灯泡亮度,。,现象：,改变连入电路中电阻线的,，可以改变接入电路中的,从而可以改变电路中的,。,启示：,长度,电流,当铅笔芯连入电路中的长度变短时，灯泡亮度,。,变亮,变暗,电阻,台灯和收音机是采用什么方法使其亮度和音量发生变化的,？,（一）、,变阻器,1,定义：能改变接入电路中电阻大小的元件叫,-,2.,种类：,电阻箱,滑动变阻器,改变电池的节数可以改变灯泡的亮度，但亮度不能连续,调；,要使灯泡的亮度连续可调,，可利用滑动变阻器。,滑动变阻器,电阻箱,电位器,（二）,滑动变,阻,器,1.,构造：,表面涂有绝缘层的电阻丝,瓷管,金属滑片,P,金属杆,支架,接线柱,接线柱,接线柱,思考问题,变阻器是根据什么原理制成的？在电路中的作用是什么？,2.,原,理：,靠改变接入电,路中,电,阻丝,的长,度,来改变电阻大小,.,3.,作用：,改,变电路中的电流和保护电路,4,、,结构示意图：,5,、,电路符号：,4.,变阻器的铭牌,滑动变阻器上的,“,20,1A,示什么意思,?,（,1,）,.,该滑动变阻器的,最大电阻值,为,20,（,2,）,.,该滑动变阻器所,允许通过的最大电流,为,1A,滑动变阻器铭牌含义,有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种,接法,？是否每种接法都可变电阻？,（三）,滑动变阻器的使用：,思考问题,滑动变阻器有四个接线柱，但是连入电路中只要其中两个接线柱，那么如何连接呢？,A,B,C,D,方法一：,将,C,、,D,接入电路,A,B,C,D,P,相当于,导线,，电阻不变且最小,1.,接线方法,方法二：,将,A,、,B,接入电路,A,B,C,D,P,相当于,定值电阻,，电阻不变且最大,方法一和方法二接法都是错误的,A,B,C,D,P,接入电路的有效电阻丝为,AP,方法三：,将,AD,或,AC,接入电路,A,B,C,D,p,向右移动滑动变阻器电阻将？,变大,A,B,C,D,P,方法四：,将,BC或BD,接入电路,A,B,C,D,P,接入电路的有效电阻丝为,BP,向右移动滑动变阻器电阻将？,变小,注：当正确使用接线柱时，是滑片与“下接线柱”间的电阻接入电路,连入电路,的接线柱,滑片向左滑,接入电路,中的示意图,接入电路,中的符号,接入电路的阻值变化,灯的亮度变化,A,、,D,A,、,C,B,、,D,B,、,C,A,、,B,C,、,D,AP,、变小,变亮,AP,、变小,变亮,BP,、变大,变暗,BP,、变大,变暗,AB,、不变,不变,CD,、不变,不变,A,B,D,C,P,A,C,E,F,B,D,2.,滑动变阻器的使用方法,（,1,）一般要串联在电路中,（,2,）,必须,”,一上一下,”,连接,(,滑片向着,下面的那个接线柱滑动电阻变小，远离下面的那个接线,柱,滑动电阻变大,),（,3,）使用前应将滑片放在阻值最,大位置,变阻器的正确使用口诀,串入电路，调流控压；,一上一下，作用最大；,同上同下，没有变化；,接入电路，拨到最大。,1.,电位器：,电位器,（四）、,变阻器的应用,旋钮型变阻器,其,他变阻器,该变阻器是如何接入电路的,?,它的有效电阻是哪段,?,旋盘式变阻箱的读数,阻值：,427,欧,2,、旋盘式变阻箱,例,1,：下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片,P,向左滑动，电流表示数变大，灯泡变亮。画出电路图。,_,_,A,P,1.,原理,:,利用改变连入电路中,电阻丝长度,来改变电,阻,从而改变电流,.,2.,结构,:,瓷筒、,电阻丝、,金属棒、金属滑片、接线,柱等,.,4.,使用,:,变阻器连接要“一上一下”,同上同下阻,值不变化,.,滑片越靠近,下端已接线的,接线柱,接入电路,的电阻,越小,.,3.,符号,:,如图所示,.,同学们再见！,1.,如图所示的滑动变阻器连入电路的,4,种接法中,，,当滑片,P,向右滑动时,，,滑动变阻器连入电路部分的电阻增大的是,(,),A,检测反馈,解析,:,A,图滑动变阻器连入左下方接线柱,滑动变阻器接入左半段,滑片右移电阻长度变长,阻值变大,A,正确,;B,图滑动变阻器接入下面两个接线柱,滑动变阻器相当于定值电阻,滑片移动不能改变电阻阻值,B,错误,;C,图滑动变阻器连入右下方接线柱,滑动变阻器接入右半段,滑片右移电阻的长度变短,电阻变小,C,错误,;D,图滑动变阻器连入右下方接线柱,滑动变阻器接入右半段,滑片右移电阻长度变短,电阻变小,D,错误,.,故选,A.,2,.,常用的变阻器有两种,:,滑动变阻器和电阻箱,下列说法中正确的是,(,),A.,电阻箱能逐渐改变它连入电路的电阻,但不能表示出它连入的阻值,B.,滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值,C.,电阻箱能够表示出它连入电路时的阻值,D.,这两种变阻器规定有最大阻值,但对于通过它们的电流却没有任何限制,C,解析,:,电阻箱能表示出连入的阻值,但不能逐渐地改变连入电路的电阻,A,错误,C,正确,;,滑动变阻器能连续地改变接入电路中的阻值,但不能读数,B,错误,;,滑动变阻器和电阻箱都有允许通过的最大电流,D,错误,.,故选,C.,3.,电动自行车是一种非常方便快捷的交通工具,.,旋转右手的“调速”把手,发现电动机带动后轮的转速会发生改变,与这个“调速”把手联动的电路元件实质是一个,;,它是利用改变,来改变电路中电流大小的,.,滑动变阻器,电阻的大小,解析,:,“调速”把手相当于滑动变阻器,是利用改变电阻的大小来改变电路中电流大小的,.,4.,如图所示,d,为旋钮触片,将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯泡变亮,则应连接接线柱,(,选填“,a,b,”“,b,c,”或“,a,c,”,),和灯泡,联后接入电路中,.,b,c,串,解析,:,顺时针旋转旋钮触片时,灯泡变亮,原因是电流变大,.,电源电压不变,电路中电阻变小,应连接接线柱,b,c,与灯泡串联后接入电路,.,
