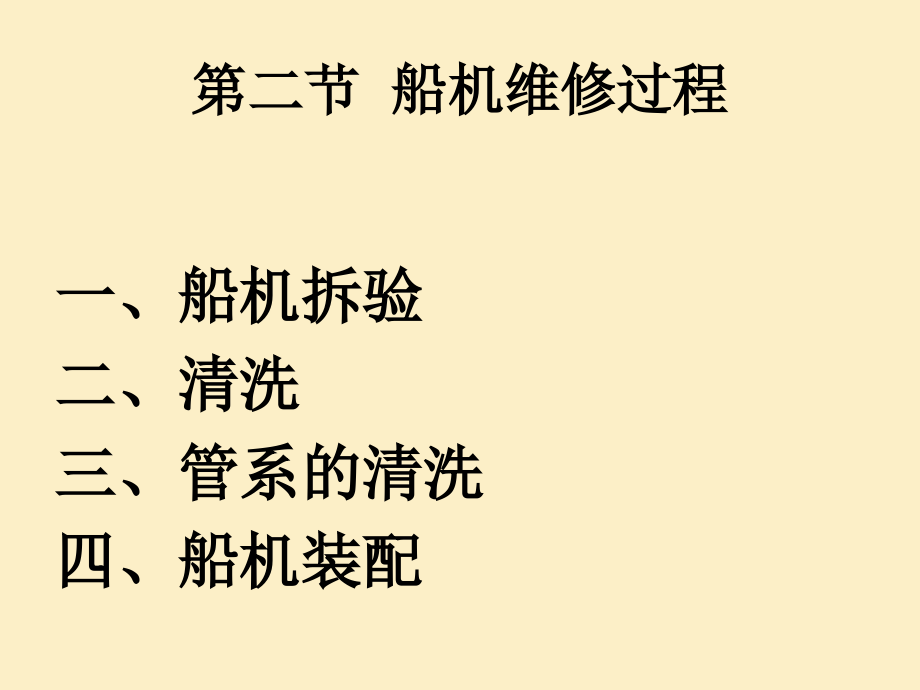

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二节 船机维修过程,一、船机拆验,二、清洗,三、管系的清洗,四、船机装配,设备维修方式的选择：,依据机器的大小、作用，以及损坏的形式、范围、程度的不同，采取不同的修理方式。,一般通过,船员自修,和,船舶厂修,来恢复船舶机械和设备的功能。,船舶机械,检修步骤,包括：航行勘验、确定维修时机与准备、拆卸与检测、清洗、测量与检验、修理、装复与检测和试验等内容。,一、船机拆验,一、船机拆验,拆卸中若遇到拆不下来的零件，不能硬拆，以免零件受损或机器无法装复,拆卸前就必须预先测量它们原来的,相对位置,（一）船机拆卸,1.,拆卸前的准备工作,（,1,）,人员的准备：,分工及安全,（,2,）,技术准备：,详细了解设备,（,3,）,用具、备件、场地的准备,一、船机拆验,用具、备件、场地的准备,用具包括：,通用工具：,扳手、手锤、钳子和一些其它钳工工具,专用工具：,汽缸套拆装专用工具、活塞环拆卸专用工具、活塞组件装入气缸专用工具、主轴瓦拆装专用工具和液压拉伸器等,通用量具：,塞尺、内径和外径千分尺、百分表、游标卡尺、钢直尺和样板等,专用量具：,臂距表（拐挡表）、桥规、量缸表、专用塞尺和平尺,一、船机拆验,一、船机拆验,一、船机拆验,一、船机拆验,一、船机拆验,一、船机拆验,用具、备件、场地的准备,器重设备：,最常用的起重设备是环链式,手拉葫芦,和,起重行车,采用机舱起吊设备进行吊运时，应当根据部件的重量选择相应的起吊工具；检查起吊控制开关操作的灵活性,一、船机拆验,用具、备件、场地的准备,其他物料准备：,为了保护重要的零件和管口等 需要对其进行支垫和包扎，因此要准备木板、厚纸板、垫料和填料、布或塑料布、木塞等物料。此外还需准备棉纱、油料等各种消耗品。,一、船机拆验,（一）船机拆卸,2.,拆卸原则,（,1,）确定拆卸范围,（,2,）确定正确的拆卸顺序,（,3,）保证零部件原有的精度,（,4,）保证正确装复船舶机械设备,一、船机拆验,（一）船机拆卸,3.,常用拆卸方法,（,1,）击卸法,（,2,）拉（压）卸法,（,3,）顶压法,（,4,）温差法,（,5,）破坏法,一、船机拆验,（一）船机拆卸,4.,拆卸技术要点,（,1,）做记号和系标签,（,2,）拆下的零件和机器拆开部位的保护,（,3,）过盈配合件的拆卸,（,4,）螺栓的拆却,一、船机拆验,（一）船机拆卸,5.,拆卸安全,（,1,）拆卸工作中必须严格遵照说明书要求或相关安全操作规程，按照合理的拆卸顺序进行。,（,2,）拆卸前，要选用恰当的操作工具，应首选专用工具，再选通用工具，应首选死扳手，再选活扳手。,（,3,）拆卸过程中，应正确使用相关的工具、量具，不得违规操作。,（,4,）注意吊运安全。,（,5,）防止人身事故和零部件的损伤。,一、船机拆验,（二）拆卸中的检测,1,运转中的观察,（,1,）目测法,（,2,）声音判断法,（,3,）感觉检查法,一、船机拆验,（二）拆卸中的检测,船机拆卸过程中，要对船舶机械设备进行检验和测量。对拆开的配合件工作表面进行观察，从配合件表面的,氧化、变色、拉毛、擦伤、腐蚀、变形和裂纹,等现象判断故障的部位、范围和程度。测量零部件的尺寸，从而计算磨损量、几何形状误差和配合间隙等，并据此判断零件的磨损、腐蚀或变形程度。,在拆卸过程中，必要时要对重要的零件进行,无损检测,，以查明零件表面或内部存在的缺陷和损伤。,二、清洗,（一）零件的清洗,2,化学清洗,化学清洗就是利用,化学药品的物理溶解和化学反应,，清除零件表面上的油垢、结炭、漆皮、水垢和铁锈等。,（,1,）油洗：对积碳、水垢、铁锈等无效，不安全,（,2,）化学清洗剂清洗,碱性清洗剂,酸性清洗剂,合成洗涤剂,二、清洗,（一）零件的清洗,3,使用清洗剂应注意的事项,（,1,）选用清洗剂时应选用对人体健康无损害的清洗剂。还应注意有的清洗剂是易燃液体，因此在使用、贮存时严格按照说明书的要求操作。,（,2,）船用清洗剂应满足下列安全因素：闪点,61,；不含苯、四氯化碳、四氯乙烷、五氯乙烷和其他有毒成分的化学品。,（,3,）清洗时，工作场所应通风良好，要求佩戴保护器具，以减少与皮肤和呼吸道的接触。,（,4,）依清洗目的选用清洗剂，选用时认真查看商标或产品说明。,二、清洗,（一）零件的清洗,3,使用清洗剂应注意的事项,（,5,）使用,乳化型清洗剂,后不允许将其排人舱底或机器处所，因为许多清洗剂都会引起油水混合物乳化，或者几种不同品种的清洗剂同时排入机舱舱底，可能产生永久性乳化状油污水混合物，以致会造成分离设备不能正常运转，从而造成海洋环境的污染。,（,6,）化学清洗废液中含有未反应完的清洗药剂、垢物、清洗对象中溶解下来的金属离子以及悬浮物，由于上述物质所致，化学清洗废液中,COD,（化学耗氧量）较高，颜色深、盐类浓度和,pH,值也较高，因此，要对化学清洗废液采取过滤、加凝絮剂、氧化剂等措施。,三、管系的清洗,任何新造或修理后的发动机，在起动运转前都必须,冲洗其各种油或水,的系统。为了保护发动机的零部件及其正常运转，起动前应认真、细心地冲洗主滑油系统、凸轮轴滑油系统和燃油系统。,通常，柴油机的,主滑油系统,采用标准润滑油进行清洗，,燃油系统,采用柴油进行清洗。,三、管系的清洗,（一）准备工作,主滑油系统,清洗前最主要的准备是：首先清洁主柴油机的内部和链条箱的内部等，可用连接到主滑油管上的软管进行冲洗。然后清洁主柴油机外部管路中的污物，通过滤器和分油机进行清除。但应注意，柴油机外部滑油管路清洗一定要与其内部滑油管路分开来，绝不允许清洗外部管路的油液流经主机。,三、管系的清洗,（二）管口的堵塞,（三）保护十字头轴承,（四）振动或敲击管系,（五）清洁油柜和管端,（六）润滑油的温度和流速,清洗时，应将润滑油加热至,60,65,为宜。,四、船机装配,船舶主、副柴油机在检修中,主要装配部件：,气缸盖部件的安装,气缸套的安装,活塞组件的安装,活塞杆填料函的安装,筒状活塞与连杆的装配,十字头式柴油机的活塞运动部件的装配,主轴承的安装,四、船机装配,（一）装配要求,（,1,）保证各个相对运动配合件之间的正确配合，恢复其原有的配合间隙，达到说明书或相关规范的要求；,（,2,）保证船舶机械设备各个零部件之间的的可靠连接；,（,3,）保证相应船舶机械设备零部件轴心线的位置关系正确无误；,（,4,）保证,定时和定量,机构的准确连接；,（,5,）保证船舶机械设备的运动件能够保持动平衡；,（,6,）保证整个船舶机械设备装配工作过程的清洁。,四、船机装配,（二）装配办法,装配过程中，既可能是对原件进行装配，也可能是对更换的备件或者是更换加工的配制件进行装配。一般来说，对于原件的装配较为顺利，如果是换新零件则装配工作需要采用一定的方法才能达到要求。,1,调节装配法：,调定时、调压缩比等,2,机械加工修配法,3,钳工修配法：,修锉、刮研和研磨,四、船机装配,（三）装配工作的主要内容,（,1,）,清洁工作。,装配前，零件应彻底清洁干净，要注意清除备件、修理过的或新配制的零件上的毛刺、尖角等瑕疵，配合面上更应保证无瑕疵与脏污。,（,2,）为保证连接件的紧密贴合，应该对,连接零件的结合面进行必要的修锉与拂刮,。例如，气缸套与气缸体的结合面的修刮。,（,3,）在装配过程中，对有,过盈配合,的配合件，可以采用敲击、压力装配、热套合装配和冷套合装配。,四、船机装配,（三）装配工作的主要内容,（,4,）对某些部件（如,气缸套、活塞,等）应采用,液压试验,检验零件或系统的密封性。,（,5,）对各部件、配合件及机构进行试验、调整和磨合运转等。例如，,气阀间隙的调整，气阀定时的调整，喷油定时的调整,。,（,6,）装复机器，并作整机的检验与调试，以检验机器的修理质量和技术性能，达到检修的目的。,四、船机装配,四、船机装配,第三节 船机零件的修复工艺,（一）对船机零件进行修复的意义,对损坏的船机零件进行修复，不仅可恢复零件的使用功能、延长使用寿命，而且可节约修船经费，提高经济效益。尤其是在,没有备件,或条件不允许更换备件的情况下，修复零件或现场修复零件对于提高船机设备的可靠性，保证航行安全和提高船舶的营运效益具有十分重要的意义。,第三节 船机零件的修复工艺,前提条件,有合适的修复工艺并具备相应的技术条件，,在规定的时间,内能够修复损坏的零件；,零件修复后能够保证足够的强度、刚度和使用安全，基本恢复原有的技术性能。,零件修复后一般要能使用一个修理间隔期。例如螺旋浆、尾轴、尾轴套等零部件，修复后应能使用到下一次船舶进坞。船机零件的保修期一般为：,运动件,3,个月，固定件,6,个月。,在满足上述条件的前提下，还应适当考虑零件修复的经济性,第三节 船机零件的修复工艺,（二）相互配合零件磨损后的修复原则,1.,改变配合件的原设计尺寸，恢复配合件的形状和原设计的配合间隙值，从而恢复其工作性能。符合该项修复原则的修理方法有：,修理尺寸法、尺寸选配法等,。,2.,恢复配合件的原设计尺寸、形状和配合间隙值，从而恢复其工作性能。符合该项修复原则的修理方法有：,恢复尺寸法等,。,第三节 船机零件的修复工艺,（三）船机零件修复工艺的选择,修复工艺是否适合零件的材料,修复工艺是否能达到待修零件所需要的,修补层厚度,零件的结构和尺寸是否限制修复工艺的实施,修复工艺是否能,引起零件变形,和改变零件材料的组织与性能,修复工艺是否能保证零件的各种强度和刚度的要求,第三节 船机零件的修复工艺,二、机械加工修复工艺,（一）修理尺寸法,（二）恢复尺寸法,（三）尺寸选配法,（四）局部更换法,（五）附加零件法,（六）换位加工修理法,第三节 船机零件的修复工艺,（一）修理尺寸法,修理尺寸法是将,已损坏的,、两个相互配合的零件中，,较贵重,、,较难制造,的那个零件进行机械加工，在保证其强度和刚度的前提下，消除其工作表面的损伤和几何形状误差，使其恢复正确的几何形状并获得新的基本尺寸,修理尺寸。,第三节 船机零件的修复工艺,（一）修理尺寸法,按“最小加工量”确定“修理尺寸”,“最小加工量”是指为了消除表面损伤和几何形状误差所需从零件上,加工掉,的最小尺寸。,修理尺寸被修理零件的实际尺寸（或）最小加工量,对于轴类零件：取“”；对于孔类零件：取“”,。,第三节 船机零件的修复工艺,（一）修理尺寸法,按“,分级修理的尺寸级别,”确定“修理尺寸”,此种方法是在消除零件表面损伤和几何形状误差的基础上，将零件按规定的分级修理的尺寸级别进行加工，从而获得修理尺寸。,例如,:,按曲轴“分级修理”的规定，,每隔,0.25mm,（直径差）为一个修理尺寸级别，因此在对曲轴轴颈加工修理后，得到的“修理尺寸”不仅要消除轴颈的表面损伤和几何形状误差，还要保证：轴颈直径的,“修理尺寸”轴颈的原公称直径,0.25mm,的整数倍,曲轴轴颈,活塞和活塞环,应用,第三节 船机零件的修复工艺,（二）恢复尺寸法,恢复尺寸法是对已损坏的、两个相互配合的零件中，较贵重、较难制造的那个零件进行机械加工，在保证其强度和刚度的前提下，消除其工作表面的损伤和几何形状误差，,然后采用镀铁、镀铬、电刷镀、堆焊、喷焊等工艺增大零件的尺寸,，最后,再进行精加工,使其恢复原设计的尺寸和形状。原有与之相配合的,另一个旧零件作报废处理,，重新按照原设计的尺寸和形状去制造或购买一个与之相配合的新零件，使二者恢复原设计的配合间隙值。,第三节 船机零件的修复工艺,（三）尺寸选配法,尺寸选配法是,收集许多套相同规格的、尺寸和形状超差的轴,/,孔类配合件,，分别进行机械加工，消除配合表面的损伤和几何形状误差后，再按原设计要求的配合间隙值重新组合配对，组成若干套具有不同的基本尺寸，但配合间隙符合原设计要求的配合件，使零件得以修复。,“尺寸选配法”仅适合于修理那些新件的原始尺寸差别相对较大、而磨损量和几何形状误差的极限值以及配合间隙值又极小的,精密配合件,，例如柴油机的精密偶件。,应用,喷油器的针阀,阀座,喷油泵的柱塞,套筒,第三节 船机零件的修复工艺,（四）局部更换法,局部更换法是当贵重的、尺寸较大的零件只是局部损坏时，在保证强度的前提下，通过机械加工，除去损坏部位的部分材料，然后制作一个与机械加工部位缺失材料部分的形状和尺寸完全相同的新部件，并采用适当的方法将其固定在损坏部位。,1-,气缸盖；,2-,衬套；,3-,紫铜垫片；,4-,裂纹,1-,焊缝；,2-,新活塞顶；,3-,新的局部活塞顶；,4-,去掉螺钉头的螺钉；,第三节 船机零件的修复工艺,（五）附加零件法,附加零件法是当零件局部损坏时，如果在损坏部位,额外装配一个零件,不会影响零件的正常工作，则可在损坏处另附加一个零件，并采用适当的方法将其固定，使零件在一定时间内基本恢复原有功能的方法。,第三节 船机零件的修复工艺,（六）换位加工修理法,换位加工修理法是当零件的连接、配合部位（如螺栓孔、键槽等部位）因磨损或腐蚀损坏后，将零件,翻转一定角度，即换一个位置,，在零件未磨损或腐蚀的部位重新加工出连接、配合部位，从而恢复零件正常的连接配合关系和工作能力（传动、连接、固定等）的修理方法。此法常用来修理具有磨损的,键槽、螺栓孔,等配合部位的零件。,第三节 船机零件的修复工艺,五、焊接修复工艺,p363,特点,成本低、见效快、设备简单、应用方便，焊接修复层与零件基体的结合强度高，抗冲击能力强。但由于焊接时零件温度高，热应力大，易产生变形和裂纹。,第三节 船机零件的修复工艺,焊接修复工艺的分类,根据被焊零件的数目和焊接目的的不同，又可将焊接工艺分为,“连接焊”,和,“堆焊”,两类。,连接焊,是修理时将两个或两个以上的零件或断裂的部分焊接到一起，其主要目的是连接。,堆焊,（,Surfacing）是在一个零件表面，为了增大尺寸或恢复尺寸，或者是为了使零件获得具有特殊性能（如,耐磨,、耐腐蚀、耐高温）的焊层而进行的焊接。,第三节 船机零件的修复工艺,焊接修复工艺的分类,焊接工艺中的两个概念：,熔深：,焊接接头截面母材熔化的深度,稀释率：,异种金属熔焊或堆焊时，熔敷金属被稀释后，母材或预先堆焊层金属在熔敷金属中所占的百分比,连接焊要求熔深大，堆焊要求熔深小,第三节 船机零件的修复工艺,焊接方法的分类,根据焊接时加热和加压的特点，可将焊接分为熔焊、钎焊和压焊三类,熔焊,（或称熔化焊）是在焊接时将零件母材和焊材都加热至熔化状态以实现焊接的方法,钎焊,是在焊接时采用比焊件母材熔点低的焊接材料（称钎料），将焊件和钎料加热到,高于,钎料熔点，,低于,母材熔点的温度，使钎料熔化但母材不熔化，同时施加钎剂（即焊药）,压焊,是必须施加压力（同时加热或不加热）以实现焊接的方法。如电阻焊、摩擦焊等,第三节 船机零件的修复工艺,常用的焊接修复工艺,气焊,：,利用氧,-乙炔火焰作热源的焊接方法,手工电弧焊,：,通过手工进行操作的熔焊方法,钨极氩弧焊,：,将高熔点的,钨针,作为一个电极，工件作为另一个电极，利用钨极与工件间产生的电弧作为热源，另外填加焊丝，并利用,氩气,惰性气体作为保护介质进行焊接的熔焊方法,埋弧焊,：,自动焊,CO,2,气体保护焊,：,氧,气,-乙炔火焰钎焊,：,焊接黑色金属最重要熔焊方法,第三节 船机零件的修复工艺,焊接修复的基本操作过程,清除待焊部位油污、锈迹，露出金属光泽,根据木材和焊层要求选择合适的焊接方法和焊材,是否预热，确定预热方法和温度,采用,合理的焊接顺序,进行焊接，减小裂纹和变形,焊后尽可能使焊件焊层缓冷,焊后根据需要进行机加工,第三节 船机零件的修复工艺,大面积堆焊时的常用焊接顺序：,首,尾,3,尾,首,2,4,1,尾,首,首,首,尾,尾,分中对称退焊法,分段退焊法,逐层分段退焊法,缺点：,焊接效率低，焊接接头多，接头易出焊接缺陷,第三节 船机零件的修复工艺,船机零件的堆焊翻修,“堆焊翻修”是先通过机械加工消除船机零件的表面损伤，然后利用堆焊工艺恢复零件的尺寸，最后进行热处理和精加工。,堆焊翻修不仅可以使零件恢复使用性能，使零件宛如新造；还可根据需要，采用具有特殊性能的堆焊材料，使翻修后的零件在性能、质量和使用寿命上都超过原来的新品。,堆焊翻修,广泛用于,船用主、副柴油机的活塞、活塞杆、气缸盖、排气阀、阀座和机架，船用螺旋桨等,部位。,第三节 船机零件的修复工艺,金属扣合工艺,定义：,利用高强度合金材料制成特殊的连接件，把机件的损坏处连接起来，使之恢复使用性能的修理方法。,第三节 船机零件的修复工艺,金属扣合工艺,扣合的特点：,工艺简单、成本低；,可现场使用；,质量可靠；,零件变形小，不破坏零件的精度；,对铸铁（,8mm,）裂纹的修理效果好。,1.,强固扣合法（也称波浪键扣合法）,方法：,垂直于裂纹方向加工出波形槽，嵌入形状相似的波浪键，键与槽间有,0.1mm,的间隙，在常温下铆击波浪键，使其产生塑性变形而充满波形槽腔，利用波浪键与槽的啮合作用使零件联成一体,。,适用范围：,一般强度的零件，,壁厚在,8,45mm.,。,波浪键和槽的形状和尺寸：,2.,强密扣合法（或波浪键,密封螺钉扣合法）,方法：,在波浪键扣合的基础上，再沿裂纹钻孔攻丝（有一定的重叠），将涂有,粘结剂,的密封螺钉旋入。,应用：,有强度要求和密封要求的场合。如缸体、机体裂纹的修理。,3.,加强扣合法,方法：,垂直于裂纹（或折断面）加工出,一定形状,空穴，嵌入加强块，沿结合线加工圆孔，嵌入短圆柱。,特点：,加强块使载荷分布到更多的面积和更远离裂纹的地方。,必要时：,可用波浪键对加强块与机件进行扣合。,应用：,高载荷，壁厚大于,45mm,的机件。,4,热扣合法,将扣合键加热，嵌入相应形状和尺寸的键槽，当键冷却收缩后将零件裂纹拉紧而成一体。,塑性变形修复工艺,定义,：利用金属或合金的塑性，在一定外力作用下，改变或恢复零件的原有几何形状和尺寸的修复方法。,1,修复磨损件：,镦粗法、挤压法、扩张法。,2,修复变形件,（,1,）,冷校法：,敲击法、,机械校直法（或静载荷法）,。,（,2,）,热校法：,利用金属材料的热胀冷缩特性校正变形零件。,（,3,）,加热机械校直法,：用于变形较大件的修复。先机械校正，再热校正。,敲击法,机械校直法（或静载荷法）,热校法,氧气,-,乙炔火焰局部快速加热,粘接修复技术,定义,：,利用胶粘剂把相同的或不同的材料连接到磨损、腐蚀的零件上，或者将断裂的零件牢固地连接在一起，使损坏的零件恢复使用性能的方法。,特点,可将任何形状、尺寸的材料的构件牢固地连接在一起。,能部分代替焊接、铆接、键联接与螺纹联接，粘接结构质量轻、装配简单；应力分布均匀，减轻应力集中，延长寿命。,粘接不会像焊接那样改变材料的基体组织，不会引起零件的变形和硬度降低等问题。,可获得多种特殊性能，如良好的密封、导电、绝缘以及耐腐蚀性能。,设备、工艺简单，容易操作，成本低，生产效率高。,粘接的不足之处是：与铆接、螺纹连接和焊接等工艺方法相比，粘接层的结合强度较低、抗冲击性能和抗老化性能较差，粘接接头的耐热性较低。,粘接修复技术,胶粘剂的分类方法,按用途分：,结构胶粘剂,:,用于将结构单元牢固地连接成整体结构，其粘接强度高、耐久性好，能够承受较大的应力。,非结构胶粘剂,:,（如：表面粘接用胶粘剂、密封胶粘剂等）用于恢复尺寸、修复磨损、腐蚀的零件、密封等用途而进行的表面粘涂和密封，不能承受太大的载荷。,特种胶粘剂,:,用于满足特殊需要，改变零件表面功能（如导电、导磁、绝缘等性能）所进行的粘接。,粘接修复技术,胶粘剂的分类方法,按,化学成分,分类：可分为,有机粘接剂,和,无机粘接剂,两大类。,按被,粘接材料,分类法：可分为,金属用胶,、,塑料用胶,、,橡胶用胶,、,陶瓷用胶,、,木材用胶,、,纤维用胶,、,玻璃和水泥用胶,、,纸用胶,等。,按胶粘剂的,形态分类,法：可分为,溶液型、乳液型、糊状、胶泥、胶膜、胶带、胶粒、胶棒,等。,有机胶粘剂在船机修造工作中的应用,1,、用于修理损坏的船机零件,修理磨损松动的过盈配合件,发电机轴与滚动轴承的配合松动、离心泵轴与叶轮的松动,修理腐蚀损坏的零件,气缸套、气缸体和各类船舱壁的电化学腐蚀，螺旋桨桨叶、气缸套外圆表面的穴蚀造成的损坏,修补裂纹零件,气缸盖进气阀阀杆导孔壁裂纹，船舶管系的裂纹、漏洞，油柜和水柜的裂纹或焊缝开裂,粘接修复技术,有机胶粘剂在船机修造工作中的应用,2,、用于船机零部件的装配,用于主、副柴油机机座的安装,使用材料：环氧树脂胶粘剂,用于螺旋桨与尾轴的装配,使用材料：环氧树脂胶粘剂,用作密封垫片,使用材料：高分子液态密封胶,粘接修复技术,无机胶粘剂在船机修造工作中的应用,由液态的,无机酸、碱、盐,与,固态的金属氧化物粉末,组成,优点：,耐热性，最高可承受,2700,的高温，耐油、抗老化；毒性小、不燃烧；可在室温固化，基本不收缩；原料易得，价格低廉，粘接工艺简单，使用方便,缺点：,不耐酸、碱，耐水性较差，脆性较大，不抗冲击等。因此无机胶粘剂的粘接接头一般都采用,套接或槽接,，不适合采用对接接头,粘接修复技术,无机胶粘剂在船机修造工作中的应用,常用的无机胶粘剂,有磷酸盐类,无机胶粘剂或,硅酸盐类,无机胶粘剂,应用最多的是,磷酸,-,氧化铜,无机胶粘剂,可,长时间在,500,下工作，,短时间在,700,800,工作；,耐油，耐水性较好，因此密封堵漏效果好,应用于修理气缸体、气缸盖或其它箱体上的裂纹、气缸体与气缸套配合面上的铸造缺陷、增压器涡轮端壳体的腐蚀,粘接修复技术,船上主要应用于船舶主、副柴油机的进、,排气阀与阀座偶件,及,燃油系统,中的三对精密偶件,研磨既可用,手工,操作，也可在,研磨机,上进行,影响研磨质量的主要因素,零件与研具的相对运动,研磨压力：,一般粗研速度在,20,120 m/min,，精研速度在,10,30 m/min,。一般手工粗研往复次数为,30,60,次,/min,，精研为,20,40,次,/min,。,研磨速度：,不宜过快，表面高温，引起变形,研磨程序：,根据研磨量大小，先粗后细,研磨加工技术,研磨剂,组成：,研磨剂由,磨料、分散剂（又称研磨液）和辅助材料,混合制成,磨料：,起切削作用，常用的磨料有刚玉、碳化硅、碳化硼和人造金刚石等,分散剂（研磨液）：,作用是使磨料均匀分散在研磨剂中，并有稀释、润滑和冷却等作用,辅助材料：,在研磨过程中起乳化、润滑和吸附的作用，并促使零件表面产生化学反应，生成易脱落的氧化膜或硫化膜，以提高加工效率。,研磨膏,常用的研磨膏有氧化铬、氧化铝、碳化硼、碳化硅、氧化铁等,研磨加工技术,平面的研磨修复,研磨平板,是带有交叉沟槽的铸铁板，沟槽的深度为,1.5,2mm,研磨时，用手均匀用力按住零件，在研磨平板上沿,8,字形轨迹运动,，得到交叉的磨削痕，这样可使零件研磨均匀，并提高表面粗糙度等级,研磨一段时间后，将零件,转动一定角度,再继续研磨，这是为了研磨均匀。一般,圆形零件转,120,，,方形零件转,90,，矩形零件转,180,一般选用,氧化铝研磨膏,进行,粗研,，选用,氧化铬研磨膏,进行,精研,船机零件的研磨修复,锥面的研磨修复,喷油器针阀偶件的锥面,高压油泵出油阀偶件锥面,进排气阀阀盘与阀座锥面,船机零件的研磨修复,第四节 船机零件缺陷的一般检验,（一）观察法,（二）听响法,（三）触摸法,（四）测量法,（五）液压试验法,：,1.5,倍工作压力,1,修船的类别,.,船舶修理分为船舶,预防检修,和船舶,厂修,两大类别。,船舶预防检修是主要依靠船员自修解决船舶设备技术缺陷的一种修船方式。,船舶厂修类别的规定，厂船各单位还不完全一致，,交通部制定的有关修船规定则分为,航修、小修、检修,三种。,航运企业的规定一般分为：航修、计划维修和事故修理三种。,第六节 修船管理,1,）航修,船舶在营运期中，发生局部过度磨损或一般性事故，影响航行而船员难以自修，必须由船厂或航修站协助修复的工程项目。,其期限与范围视缺陷情况而定，属临时性修理。,必要时可以组织力量，随船突击抢修，不影响船期，保证正常营运。,航修可以不编计划，临时列出修复项目的工程单即可。,1,修船的类别,第六节 修船管理,）小修,小修是按主机运转小时计算，且结合年度检验的坞修和厂修工程。,小修的目的是消除在营运中产生的,过度磨损,，经过小修能保持安全营运到下次计划修理。,小修间隔期,客货轮为,12,个月,，,远洋货轮为,12-18,个月,。,如船舶技术状况较好，经验船师检验同意后，可以延长个月，但最多不超过,12,个月。,1,修船的类别,第六节 修船管理,3,）检修,检修是修船的,最大修理类别,，每隔,一次小修,期进行一次，尽可能结合验船的特别检验进行。,检修时除进行一般小修工程外，还应拆开必要的机器设备，对船体和各主要设备进行一次比较全面的检查，修复小修中未能消除的缺陷。,4,）计划修理,一般以,5,年为一个周期，,5,年中一次体检和一次计划修理。在两次计划维修期之间有一次,坞修,。,1,修船的类别,第六节 修船管理,5,）事故修理,事故修理是指船舶在营运中，如遇到不可抗拒（台风、龙卷风）的因素或意外船舶碰撞、触礁所造成的海损事故，其修理情况要根据船舶损坏程度和船检部门提出的修理意见和要求进行临时性的修理，以便能取得,适航证书,。,事故修理日期如接近,计划修理,时，可以考虑合并进行，但必须征得公司和船检部门的同意。,事故修理涉及索赔方面的问题，工程项目须另外开出单据，单独结帐,。,1,修船的类别,第六节 修船管理,修船原则,船舶修理应以恢复机械、设备的原有性能为目的，特殊需要的船舶更新和改造，应作经济论证，并经上级批准。,远洋船舶应按,入级标准,进行修理,缩短修理时间。,降低修船成本。,船舶的,使用年限,是修船的重要依据,1,修船的类别,第六节 修船管理,修船的准备工作,1,修理单的编制,1,）编制修理单的依据：,公司的修船计划和规定的,修理级别,。,船舶证书上需要,船级社检验的项目,。,说明书所规定的各种设备和部件的,检修间隔期,。,船舶在航行中的技术状况，磨损与损坏规律及各种测试资料。,1,修船的类别,第六节 修船管理,修船的准备工作,2,）修理单的分类和编制,船舶修理单分,甲板、轮机、电气和坞修,四个部分。,轮机和电气部分由轮机员和电机员负责编制，由,大管轮汇总,和,轮机长审定,。,1,修船的类别,第六节 修船管理,修船的准备工作,3,）修理单的内容和要求,是船厂用来估工估料，编制作业计划，估算修船费和修船完工日期，签订合同的依据。,修理单,一式三份,，其中一份留船用，两份交给船技处。,修理项目要分条编写，对修理项目的名称、部位、损坏的情况、修理的办法、范围，所用材料的规格、数量以及修理过程中可能需要拆装的其它一些工程（称为附带工程）等，都要写得简单、准确。并注明该设备制造厂名，出厂年月及编号。,对于平时,无法拆卸检查,的机件，不能确定修理内容（即隐蔽工程），应写明待拆卸检查后再确定修理内容。,1,修船的类别,第六节 修船管理,修船的准备工作,3,）修理单的内容和要求,隐蔽工程拆卸检查后，船厂要写出拆检报告，经船技部门或船方认签，可作为补充修理项目列入修理单中。,预制件，应在修理单上绘制草图或注明船厂派人上船测绘。,自修的项目,及,需要的配件和材料,，应另列清单报船技部门，不能与修理单混写。,船舶,“,检修,”,应在进厂,前个月,将修理单送交公司船枝部审核批准，船舶,“,小修,”,，应在进厂,前,2,个月,送交修理单。船技部审核后于,“,检修,”,船进厂前个月，,“,小修,”,船进厂前,40,天，将修理单送交船厂。,1,修船的类别,第六节 修船管理,备件、物料、工具的准备,1,）备件和物料的准备,在编制修理单的同时，根据修船项目的需要，应做好备件的订货工作，,重大部件至少应在半年前提出申请,，以便及时订货，保证修船进度和节约修理费用，,在修理单上可写明备件由船方提供,。,对于订货困难,需要船厂制造加工的配件,应提前向船厂提供资料，由船厂安排制造。,在修理单上应写明备件由厂方提供,。,1,修船的类别,第六节 修船管理,备件、物料、工具的准备,2,）专用工具及资料的准备,进厂前，轮机长应召集轮机员和电机员，针对修船项目，准备好所需专用工具。尤其是,液压工具,要提前调试好，保持可用良好状态，以免因为工具的原因而影响修船进度。,对于所修设备的技术资料，轮机长也应提前准备好，有条件的船舶可将一些技术参数从说明书中复印下来交给厂工程主管。如果厂方需要将技术资料带走，一定要让其写借条，以免资料丢失。,1,修船的类别,第六节 修船管理,安全工作,1,）船舶修理期间的,防火,安全工作，由船方、厂方结合实际情况拟订具体措施，,共同做好,。,2,）施工过程中，双方都要严格履行开工前商定的安全协议，遵守双方的防火等安全规定。船舶修理时施工区域的防火安全以,厂方为主负责,，船方应给予密切配合。,3,）为配合船厂做好施工安全工作，机舱应派船员看火。,2,修船的组织,第六节 修船管理,自修工作,（,1,）厂修期间应适当安排船员自修项目，以配合船厂共同完成修船任务，缩短修期，节省修理费用。,（,2,）船员应根据自修范围编制好自修计划，做好自修工作，并按船厂进度安排完成。,（,3,）船员自修应该充分利用船上已有的设备和工具。机务和供应部门要有计划地给船舶配备必要的工具。,（,4,）船员自修所必需的备品、配件和物料，各主管部门要给予优先安排和及时供应。,（,5,）船舶进厂时船员要基本固定，必须调动时要征得机务部门的同意，以保证自修力量。,（,6,）船厂要为船员自修安排必要的协作加工任务。,2,修船的组织,第六节 修船管理,监修工作,（,1,）船方应指派船舶,监修师,进行监修，代表船方制定和签署文件。不派监修时，由,轮机长,负责监修修理项目。,（,2,）对修理工程进度、材料、工艺和测量数据等，轮机员应该进行监修，如有不妥应及时向厂方提意见。,（,3,）修理项目中需提交验船师检验的项目，由,船方申请检验。,（,4,）单项工程修理合格后，由轮机长检查认可。,（,5,）全部修理工程完工后，由双方代表签署,完工验收单,作为交船的依据。,（,6,）试验、试航和工程的质量,厂方,完全负责。,2,修船的组织,第六节 修船管理,船舶坞修是指为了实现船舶水下结构和装置的保养、检验、维修和改造工作,船舶坞修是目前实现船体清洁、除锈和涂装等唯一有效的方式。,3,坞修工程,第六节 修船管理,坞修设施,船坞的种类,按用途分,：,造船坞和修船坞,按构造分,：,干船坞,和,浮船坞,3,坞修工程,第六节 修船管理,干船坞,文冲船厂,15,万吨修船干坞,马耳他,30,万吨级干船坞,浮船坞,山海关船厂建造的长,350,米、宽,63,米、型深,21.5,米的大型浮船坞,7000,吨浮船坞,2.2,万吨浮船坞,中海九华山”号浮船坞,中国“华东”号浮船坞,上海澄西,10,万吨浮船坞,12,万吨级浮船坞,7,万吨级浮船坞,8,万吨级远通号浮船坞,坞修中的新加坡,30,万吨油轮,30,万吨级浮船坞“大连号”,轮机坞修的主要项目,依据,CCS,钢制海船入级与建造规范对船舶坞修要求，特别检验一般情况下，,船体、轮机和电气设备的特别检验每,5,年进行一次,，检验合格后换发新的证书，以保持船级的有效性。,螺旋桨轴和艉轴的检验一般不超过,5,年,。坞内检验,5,年内应不少于,2,次,，间隔期为,2.5,年，最长间隔不超过,3,年，但其中,1,次应与特别检验同时进行,。,3,坞修工程,第六节 修船管理,轮机坞修的主要项目,轮机坞修工程主要,包括：,（,1,）螺旋桨的检查与修理,（,2,）螺旋桨轴、尾轴和尾管轴承的检修,（,3,）舵、舵承的检修主要检修,（,4,）船体水线下的阀件和设备的检修,3,坞修工程,第六节 修船管理,1,海底阀箱的检查与修理,2,海底阀的检查与修理,3,螺旋桨的检查与修理,4,螺旋桨轴及轴承,5,舵系的检查和修理,6,船舷排出阀、海水出海阀和锅炉排污阀等位于水线以下，应和海底阀一样严格检查修理。,第六节 修船管理,3,监修与验收,二、坞修的准备工作,1,编制好坞修项目修理单，将修理单提前报公司船技处审核、报价，以选定坞修的船厂。,2,为节省经费，船方应预先订购好坞修所需的重要备件。如需抽出螺旋桨轴检查，则必须备好密封装置的密封环和螺旋桨“”形密封圈，否则会延误坞修期或者不能进行抽轴检查。,第六节 修船管理,3,准备好坞修所需的专用工具，如拆装螺旋桨螺帽的专用扳手、液压工具，拆装中间轴法兰螺栓的专用扳手，移动中间轴和螺旋桨轴的滑道滚轮，测量螺旋桨轴下沉量的专用测量工具等。,4,准备好有关图纸资料，如船体的进坞安排图，螺旋桨图，螺旋桨轴及其轴承图，以及上次坞修的测量记录和检验报告等，提供给船厂和验船师参考。,二、坞修的准备工作,第六节 修船管理,5,油舱的清洁处理。对于需要烧焊和明火作业的油舱，必须将油驳出，并经过洗舱和防爆安全检验。,6,如需在坞内进行锅炉检验，进坞前应将炉水放光，以免在坞内烫伤工作人员和影响坞修工程,。,二、坞修的准备工作,第六节 修船管理,7,与厂方商洽坞修事项，如进出坞日期，岸电的供应、淡水的供应、蒸汽的供应、冷藏系统冷却水的供应、消防水的供应、厨房的使用、卫生设备的使用、油水的调驳和临时追加项目的可能性等。,二、坞修的准备工作,第六节 修船管理,质量检查与验收,坞修中的各海底阀和通海阀必须解体、清洁，打磨完好，阀与阀座的密封面经轮机员检查认可后才能装复。,安装尾轴和螺旋桨时，轮机长应在场监督进行。,对坞修中的各项修理项目，应按修理单的要求检查修理质量，必要时应做水压试验和运行试验。,二、坞修的准备工作,第六节 修船管理,测量记录的交验,坞修的测量记录（如尾轴下沉量，螺旋桨螺距测量和静平衡试验，尾轴承间隙，舵承间隙，轴系找正等）和其他年度检验的测量记录，应一式,2,份提交给轮机长。,二、坞修的准备工作,第六节 修船管理,验船师的检验,主要坞修工程应申请验船师现场检验，签署检验报告。,出坞前的检查,检查海底阀箱的格栅是否装妥，箱中是否有被遗忘的工具，塑料布等异物。所有海底阀和出海阀是否装妥。,二、坞修的准备工作,第六节 修船管理,出坞前的检查,检查舵、螺旋浆和尾轴是否装妥，保护将军帽是否涂好水泥，尾轴密封装置装妥后充油做油压试验。,船底塞及各处锌板是否装复好。,坞内放水后检查各海水阀和管路，先使各阀处于关闭状态，观察海水有无漏入管内，然后分别开启各阀，对所有管路接头及拆修过的部分检查是否漏水，必要时上紧连接螺栓。,坞内放水后对海水系统放空气，使其充满海水,冷却系统，燃油系统和润滑油系统正常工作后，起动柴油发电机，切断岸电，自行供电。,二、坞修的准备工作,第六节 修船管理,
