鄂州职业大学《电磁学及其应用双语》2023-2024学年第二学期期末试卷.doc

装订线

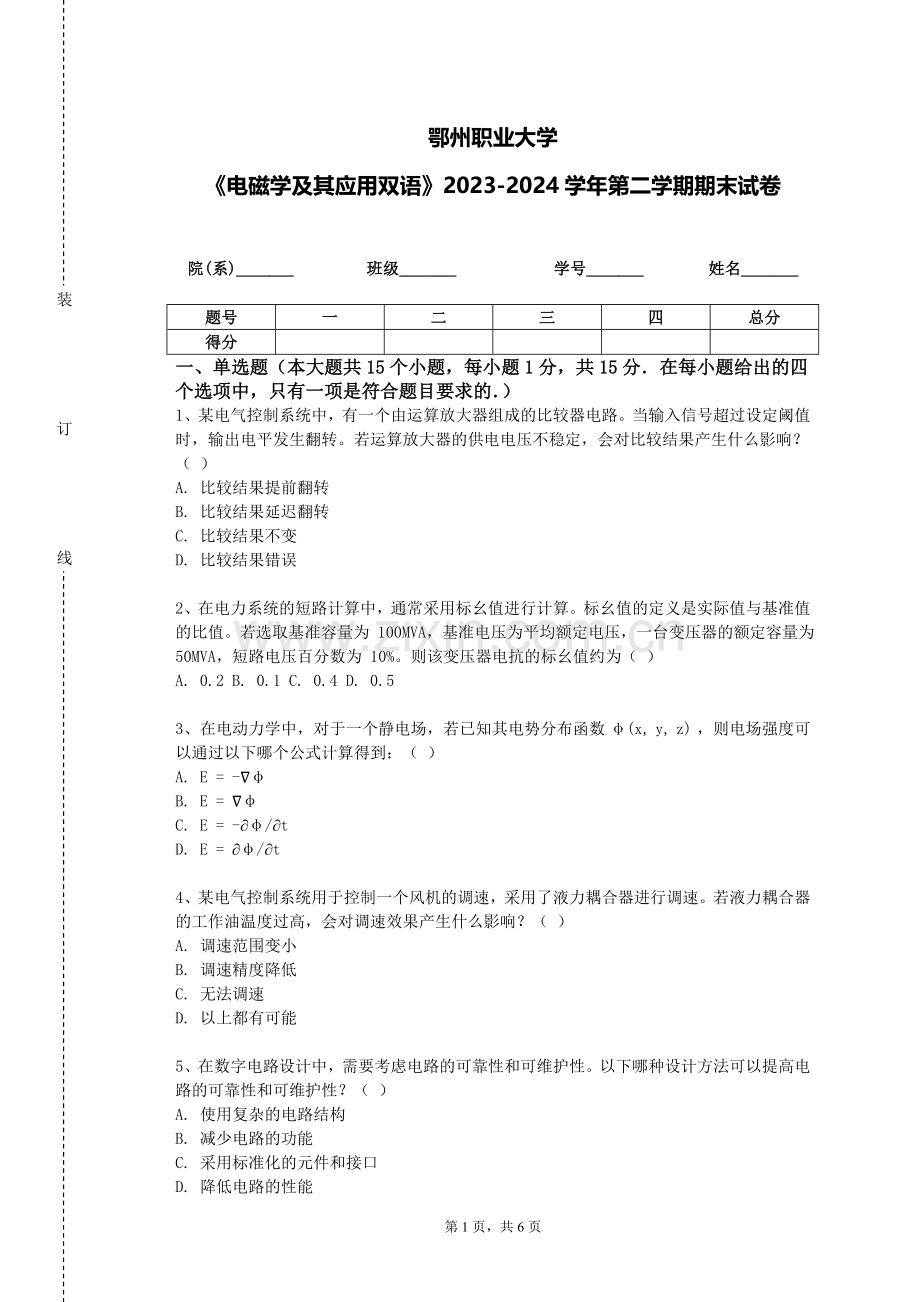

鄂州职业大学
《电磁学及其应用双语》2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某电气控制系统中，有一个由运算放大器组成的比较器电路。当输入信号超过设定阈值时，输出电平发生翻转。若运算放大器的供电电压不稳定，会对比较结果产生什么影响？（ ）
A. 比较结果提前翻转
B. 比较结果延迟翻转
C. 比较结果不变
D. 比较结果错误

2、在电力系统的短路计算中，通常采用标幺值进行计算。标幺值的定义是实际值与基准值的比值。若选取基准容量为 100MVA，基准电压为平均额定电压，一台变压器的额定容量为 50MVA，短路电压百分数为 10%。则该变压器电抗的标幺值约为（ ）
A. 0.2 B. 0.1 C. 0.4 D. 0.5

3、在电动力学中，对于一个静电场，若已知其电势分布函数 φ(x, y, z) ，则电场强度可以通过以下哪个公式计算得到：（ ）
A. E = -∇φ
B. E = ∇φ
C. E = -∂φ/∂t
D. E = ∂φ/∂t

4、某电气控制系统用于控制一个风机的调速，采用了液力耦合器进行调速。若液力耦合器的工作油温度过高，会对调速效果产生什么影响？（ ）
A. 调速范围变小
B. 调速精度降低
C. 无法调速
D. 以上都有可能

5、在数字电路设计中，需要考虑电路的可靠性和可维护性。以下哪种设计方法可以提高电路的可靠性和可维护性？（ ）
A. 使用复杂的电路结构
B. 减少电路的功能
C. 采用标准化的元件和接口
D. 降低电路的性能

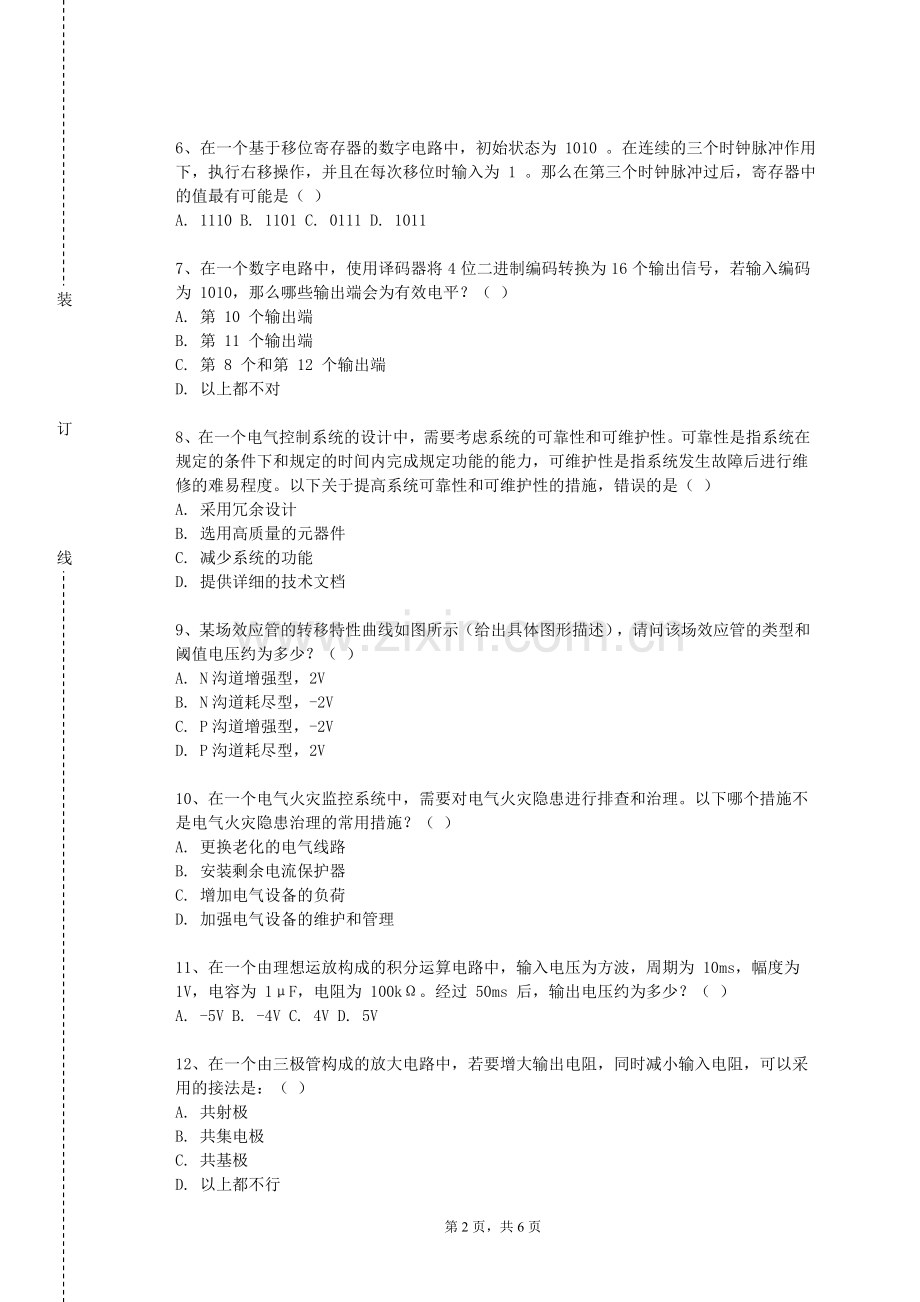

6、在一个基于移位寄存器的数字电路中，初始状态为 1010 。在连续的三个时钟脉冲作用下，执行右移操作，并且在每次移位时输入为 1 。那么在第三个时钟脉冲过后，寄存器中的值最有可能是（ ）
A. 1110 B. 1101 C. 0111 D. 1011

7、在一个数字电路中，使用译码器将 4 位二进制编码转换为 16 个输出信号，若输入编码为 1010，那么哪些输出端会为有效电平？（ ）
A. 第 10 个输出端
B. 第 11 个输出端
C. 第 8 个和第 12 个输出端
D. 以上都不对

8、在一个电气控制系统的设计中，需要考虑系统的可靠性和可维护性。可靠性是指系统在规定的条件下和规定的时间内完成规定功能的能力，可维护性是指系统发生故障后进行维修的难易程度。以下关于提高系统可靠性和可维护性的措施，错误的是（ ）
A. 采用冗余设计
B. 选用高质量的元器件
C. 减少系统的功能
D. 提供详细的技术文档

9、某场效应管的转移特性曲线如图所示（给出具体图形描述），请问该场效应管的类型和阈值电压约为多少？（ ）
A. N沟道增强型，2V
B. N沟道耗尽型，-2V
C. P沟道增强型，-2V
D. P沟道耗尽型，2V

10、在一个电气火灾监控系统中，需要对电气火灾隐患进行排查和治理。以下哪个措施不是电气火灾隐患治理的常用措施？（ ）
A. 更换老化的电气线路
B. 安装剩余电流保护器
C. 增加电气设备的负荷
D. 加强电气设备的维护和管理

11、在一个由理想运放构成的积分运算电路中，输入电压为方波，周期为 10ms，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 50ms 后，输出电压约为多少？（ ）
A. -5V B. -4V C. 4V D. 5V

12、在一个由三极管构成的放大电路中，若要增大输出电阻，同时减小输入电阻，可以采用的接法是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 以上都不行

13、在一个电动汽车充电站中，需要为电动汽车提供快速充电服务。以下哪种充电方式可以实现最快的充电速度？（ ）
A. 交流充电
B. 直流充电
C. 无线充电
D. 换电模式

14、有一个电力系统，其负荷特性呈现明显的季节性变化。在夏季，负荷峰值较高，而在冬季，负荷峰值较低。为了保证电力系统的可靠运行，在进行电源规划时，需要考虑这种负荷特性的变化。下列关于电源规划中考虑负荷季节性变化的措施，不正确的是（ ）
A. 配置不同类型的电源，以适应不同季节的负荷需求
B. 增加调峰电源的容量，以应对夏季的高峰负荷
C. 减少备用电源的容量，以降低冬季的运行成本
D. 建设储能设施，用于在负荷低谷时储存电能，在高峰时释放

15、在一个电气控制系统中，使用了一个稳压电源为电路提供稳定的直流电压。若输入电源电压波动较大，而输出电压基本不变，可能是稳压电源中的哪个元件起到了关键作用？（ ）
A. 调整管
B. 比较放大器
C. 取样电路
D. 基准电压源

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电子电路的仿真软件中，以下哪些是常用的？（ ）
A. Multisim
B. Proteus
C. PSpice
D. Matlab

2、在工厂的电气安全中，以下哪些措施可以保障人员安全？（ ）
A. 接地保护
B. 漏电保护
C. 绝缘监测
D. 安全标识

3、在工厂的电气设备选型中，需要考虑以下哪些因素？（ ）
A. 设备的功能和性能
B. 设备的可靠性和维护性
C. 设备的成本和效益
D. 设备的安装和使用环境

4、以下关于组合逻辑电路的描述，哪些是正确的？（ ）
A. 输出仅取决于当前的输入 B. 不存在反馈回路 C. 可以由门电路组合实现 D. 常用于实现加法器和编码器

5、以下关于数字电路中的数字模拟转换（DAC），哪些描述是准确的？（ ）
A. 将数字信号转换为模拟信号 B. 有多种转换方式 C. 性能指标包括线性度和单调性 D. 常用于音频和视频处理

6、以下关于数字电路中的比较器的描述，正确的是（ ）
A. 可以比较两个数字量的大小
B. 输出通常为高电平或低电平
C. 常用于数值判断和控制逻辑
D. 有模拟比较器和数字比较器之分

7、在数字信号的传输中，以下哪些技术可以提高传输质量？（ ）
A. 编码纠错 B. 均衡技术 C. 调制解调 D. 信号放大

8、在电力电子变换器中，以下哪些控制方法可以实现输出电压的稳定？（ ）
A. 脉冲宽度调制（PWM）
B. 频率调制
C. 电压反馈控制
D. 电流反馈控制

9、在数字电路设计中，以下哪些方法可以提高电路的可靠性？（ ）
A. 增加冗余设计 B. 优化电路布局 C. 选择高质量的元器件 D. 进行充分的测试和验证

10、对于电力系统的电压调整，可采取的措施有（ ）
A. 改变变压器分接头
B. 投切无功补偿设备
C. 调整发电机的励磁电流
D. 改变输电线路的参数

11、以下关于静电场的性质，表述准确的有（ ）
A. 静电场是无旋场 B. 静电场的电场线不闭合 C. 静电场对电荷做功与路径无关 D. 静电场的散度处处为零

12、以下关于电力系统自动化的描述，正确的是（ ）
A. 包括调度自动化、变电站自动化等
B. 可以提高电力系统的运行可靠性
C. 依赖于计算机技术和通信技术
D. 能够实现对电力系统的实时监控和控制

13、对于数字电路中的时序逻辑电路，以下说法正确的是（ ）
A. 输出不仅取决于当前输入，还与电路原来的状态有关
B. 包含存储元件，如触发器
C. 设计比组合逻辑电路复杂
D. 常用于计数器、寄存器等电路

14、在电力系统的故障诊断中，以下哪些信号可以作为故障特征量？（ ）
A. 电流信号
B. 电压信号
C. 功率信号
D. 频率信号

15、电力系统中的谐波源主要有（ ）
A. 电力电子设备
B. 电弧炉
C. 变压器的铁芯饱和
D. 异步电动机

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释在模拟电路中噪声的来源和降低噪声的方法。

2、（本题5分）解释电气控制系统中行程开关的作用及工作方式。

3、（本题5分）说明电力系统中的负荷特性及其对系统运行的影响。

4、（本题5分）简述电气控制系统中常用的保护装置及其作用。

5、（本题5分）分析分压式偏置共射放大电路的静态工作点的稳定原理。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某高层建筑的电梯系统在运行中出现了平层不准确的问题。分析可能的原因，如机械故障、控制系统问题等，并提出维修和改进建议。

2、（本题10分）一个高压直流输电系统的设计需要考虑电压等级、传输容量、线路损耗等问题。请分析如何进行高压直流输电系统的电气设计，包括换流站设计、线路参数选择、控制保护系统等方面，并说明在实际应用中应注意的问题。

3、（本题10分）一个工业自动化控制系统中，执行器的精度和可靠性出现问题，影响了系统的控制效果。请分析执行器问题的原因，并提出解决办法，以提高执行器的性能。

第6页，共6页
