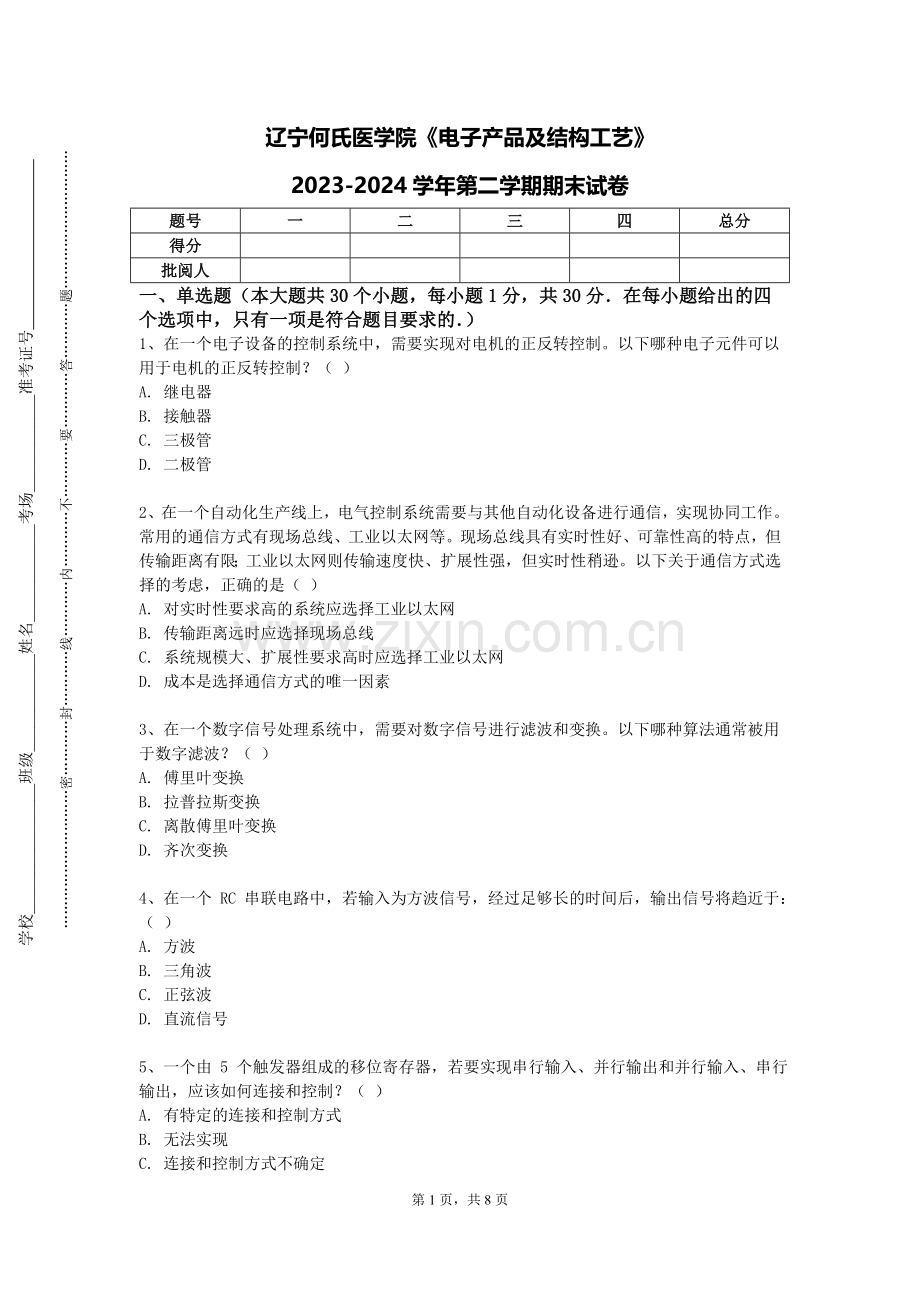

辽宁何氏医学院《电子产品及结构工艺》
2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电子设备的控制系统中，需要实现对电机的正反转控制。以下哪种电子元件可以用于电机的正反转控制？（ ）
A. 继电器
B. 接触器
C. 三极管
D. 二极管

2、在一个自动化生产线上，电气控制系统需要与其他自动化设备进行通信，实现协同工作。常用的通信方式有现场总线、工业以太网等。现场总线具有实时性好、可靠性高的特点，但传输距离有限；工业以太网则传输速度快、扩展性强，但实时性稍逊。以下关于通信方式选择的考虑，正确的是（ ）
A. 对实时性要求高的系统应选择工业以太网
B. 传输距离远时应选择现场总线
C. 系统规模大、扩展性要求高时应选择工业以太网
D. 成本是选择通信方式的唯一因素

3、在一个数字信号处理系统中，需要对数字信号进行滤波和变换。以下哪种算法通常被用于数字滤波？（ ）
A. 傅里叶变换
B. 拉普拉斯变换
C. 离散傅里叶变换
D. 齐次变换

4、在一个 RC 串联电路中，若输入为方波信号，经过足够长的时间后，输出信号将趋近于：（ ）
A. 方波
B. 三角波
C. 正弦波
D. 直流信号

5、一个由 5 个触发器组成的移位寄存器，若要实现串行输入、并行输出和并行输入、串行输出，应该如何连接和控制？（ ）
A. 有特定的连接和控制方式
B. 无法实现
C. 连接和控制方式不确定
D. 取决于其他因素

6、在一个数字电路中，使用 PLA（可编程逻辑阵列）实现逻辑函数，已知输入变量有 4 个，输出函数有 3 个，那么至少需要多少个与门和或门？（ ）
A. 8 个与门，3 个或门
B. 16 个与门，3 个或门
C. 4 个与门，8 个或门
D. 无法确定

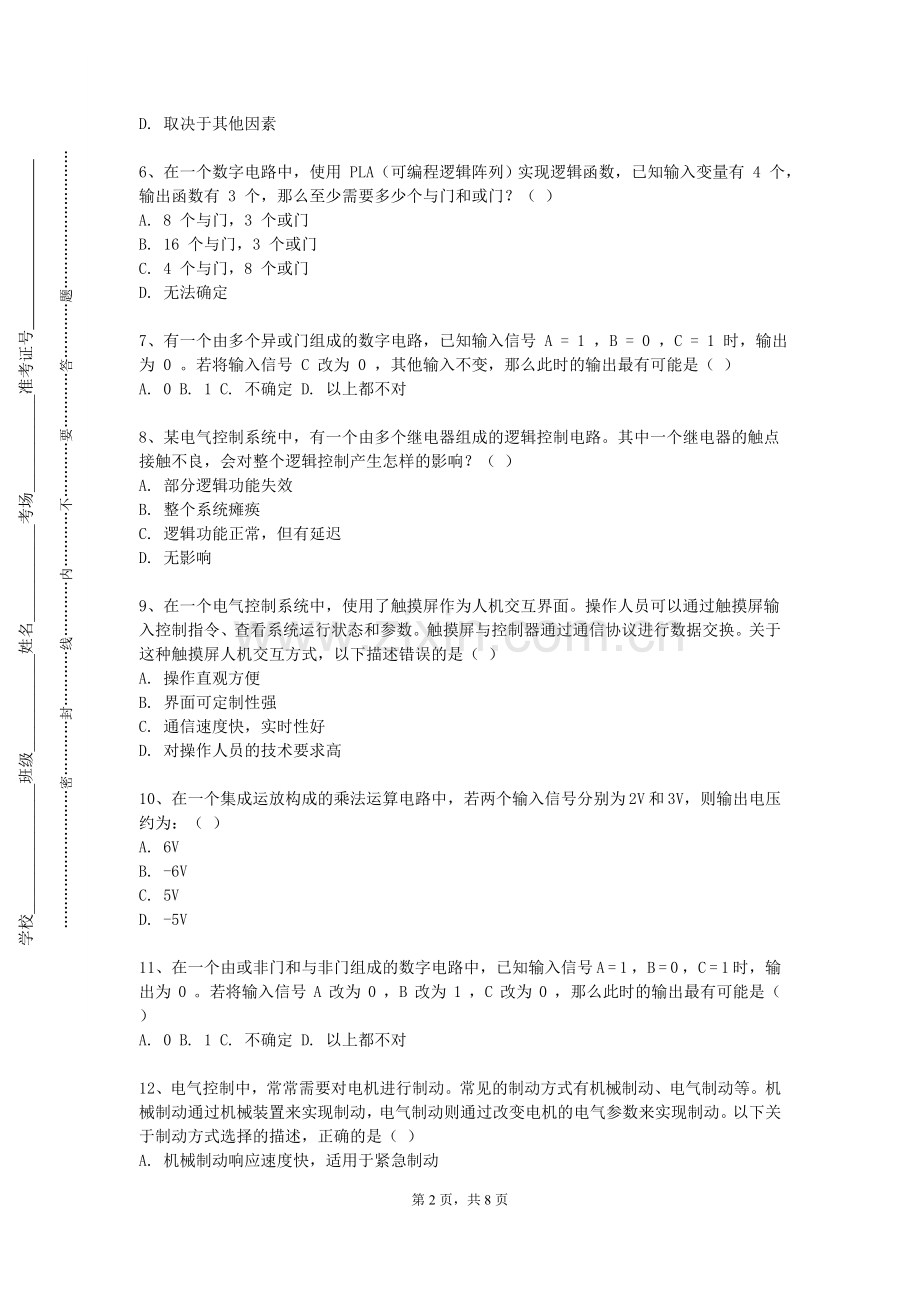

7、有一个由多个异或门组成的数字电路，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 C 改为 0 ，其他输入不变，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

8、某电气控制系统中，有一个由多个继电器组成的逻辑控制电路。其中一个继电器的触点接触不良，会对整个逻辑控制产生怎样的影响？（ ）
A. 部分逻辑功能失效
B. 整个系统瘫痪
C. 逻辑功能正常，但有延迟
D. 无影响

9、在一个电气控制系统中，使用了触摸屏作为人机交互界面。操作人员可以通过触摸屏输入控制指令、查看系统运行状态和参数。触摸屏与控制器通过通信协议进行数据交换。关于这种触摸屏人机交互方式，以下描述错误的是（ ）
A. 操作直观方便
B. 界面可定制性强
C. 通信速度快，实时性好
D. 对操作人员的技术要求高

10、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

11、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

12、电气控制中，常常需要对电机进行制动。常见的制动方式有机械制动、电气制动等。机械制动通过机械装置来实现制动，电气制动则通过改变电机的电气参数来实现制动。以下关于制动方式选择的描述，正确的是（ ）
A. 机械制动响应速度快，适用于紧急制动
B. 电气制动制动效果好，适用于所有场合
C. 对于频繁启动和制动的系统，应优先选择机械制动
D. 电气制动比机械制动更节能

13、考虑一个使用计数器和译码器的数字电路。计数器从 0 开始计数，每来一个时钟脉冲加 1 ，当计数值为 7 时，译码器输出一个特定的信号。若时钟频率为 10 kHz ，经过 1 秒钟后，译码器是否会输出特定信号？（ ）
A. 会 B. 不会 C. 不确定 D. 以上都不对

14、在电磁波的传播中，已知某一时刻电场强度的方向沿 x 轴正方向，磁场强度的方向沿 y 轴正方向。经过一段时间后，电场强度的方向变为沿 y 轴正方向，那么此时磁场强度的方向应该是：（ ）
A. 沿 x 轴正方向
B. 沿 x 轴负方向
C. 沿 z 轴正方向
D. 沿 z 轴负方向

15、在一个由多个逻辑门组成的数字电路中，已知输入信号 A、B、C 的值分别为 1、0、1，若该电路实现的逻辑功能为当 A 和 C 中有一个为 1 且 B 为 0 时输出为 1，否则输出为 0。以下哪种逻辑门组合可以实现该功能？（ ）
A. 与门和或门 B. 或门和非门 C. 与非门和或门 D. 与门和非门

16、已知一个场效应管的输出特性曲线，在VGS = 3V时，漏极电流ID从2mA变化到4mA，对应的VDS从8V变化到10V。请问该场效应管的跨导约为多少？（ ）
A. 1000μS B. 1500μS C. 2000μS D. 2500μS

17、在一个电子设备的显示屏幕上，需要显示清晰的图像。以下哪个因素对图像清晰度影响最大？（ ）
A. 显示屏的分辨率
B. 显示屏的对比度
C. 显示屏的亮度
D. 显示屏的色彩饱和度

18、有一个复杂的电力网络，包含多个电源和负载，其中有一个节点的注入电流之和为 5A，流出电流之和为 3A。根据基尔霍夫电流定律，该节点与外部电路相连的支路中，电流的大小和方向应为（ ）
A. 2A，流入节点
B. 2A，流出节点
C. 8A，流入节点
D. 8A，流出节点

19、在数字电路设计中，需要考虑电路的功耗和面积之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 优化电路的布局和布线
C. 减少电路的功能
D. 以上都是

20、在相对论电动力学中，一个光子的能量为 E ，动量为 p ，则其频率 ν 与波长 λ 的关系为（h 为普朗克常数）：（ ）
A. ν = E / h ，λ = h / p
B. ν = h / E ，λ = p / h
C. ν = p / h ，λ = E / h
D. ν = h / p ，λ = E / h

21、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路不属于电机正反转控制电路？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 电阻分压电路

22、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有非易失性的特点？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

23、某电气控制系统用于控制一个风机的调速，采用了液力耦合器进行调速。若液力耦合器的工作油温度过高，会对调速效果产生什么影响？（ ）
A. 调速范围变小
B. 调速精度降低
C. 无法调速
D. 以上都有可能

24、在一个数字信号处理系统中，需要对数字信号进行采样和量化。以下哪种采样方式可以避免混叠现象？（ ）
A. 过采样
B. 欠采样
C. 随机采样
D. 等间隔采样

25、在一个交流电路中，电源的频率为 50Hz，电阻为 10Ω，电感为 0.1H，电容为 100μF。当电路处于串联谐振状态时，下列关于电路中电流和电压的描述，正确的是（ ）
A. 电流最大，电感和电容两端电压相等且为电源电压的 Q 倍
B. 电流最小，电感和电容两端电压相等且为电源电压的 Q 倍
C. 电流最大，电感和电容两端电压之和等于电源电压
D. 电流最小，电感和电容两端电压之和等于电源电压

26、电气控制系统中，为了提高功率因数，常常使用无功补偿装置。无功补偿装置可以减少无功功率的传输，提高电网的效率。以下关于无功补偿装置的描述，错误的是（ ）
A. 可以降低电网的损耗
B. 会增加系统的复杂性
C. 对有功功率的传输没有影响
D. 适用于所有类型的电气系统

27、在一个 LC 并联谐振电路中，当外加信号频率等于谐振频率时，电路的阻抗呈现为：（ ）
A. 纯电阻，且阻值最大
B. 纯电阻，且阻值最小
C. 电容性
D. 电感性

28、一个电气控制系统中，有一个由接触器和按钮组成的电动机点动控制电路。当按下按钮时，电动机转动，但松开按钮后，电动机立即停止。若要实现电动机的连续运行，需要添加什么元件？（ ）
A. 时间继电器
B. 中间继电器
C. 自锁触点
D. 热继电器

29、在一个正弦波振荡电路中，要使电路能够起振，放大器的放大倍数应该满足的条件是：（ ）
A. 等于 1
B. 小于 1
C. 大于 1
D. 大于 3

30、某地区的电力系统中，有一座大型火电厂和一座小型水电站。火电厂的发电成本主要取决于燃料价格和机组效率，而水电站的发电成本主要取决于水资源的利用情况和机组维护成本。在电力市场环境下，当燃料价格上涨时，下列关于这两座电厂发电策略的调整，合理的是（ ）
A. 火电厂减少发电量，水电站增加发电量
B. 火电厂增加发电量，水电站减少发电量
C. 火电厂和水电站的发电量都不变
D. 火电厂和水电站的发电量都增加

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于放大器的频率响应，以下哪些概念是重要的？（ ）
A. 通频带
B. 截止频率
C. 增益带宽积
D. 相位裕度

2、在集成运放的选型中，以下哪些因素需要考虑？（ ）
A. 工作电压范围 B. 输入失调电压和电流 C. 带宽 D. 价格

3、在集成运放的调零电路中，以下哪些方法可以实现调零？（ ）
A. 外接调零电位器 B. 内部调零电路 C. 改变输入信号的幅度 D. 更换集成运放

4、在模拟集成电路的版图设计中，以下哪些因素需要考虑？（ ）
A. 器件匹配
B. 寄生效应
C. 布线规则
D. 工艺兼容性

5、在晶闸管的触发电路中，以下哪些要求是需要满足的？（ ）
A. 足够的触发功率 B. 触发脉冲的宽度和幅度 C. 与主电路的同步 D. 触发脉冲的频率

6、在电力变压器的保护中，通常配置的保护有（ ）
A. 瓦斯保护
B. 纵差动保护
C. 过电流保护
D. 零序电流保护

7、以下属于数字电路中降低功耗的方法有（ ）
A. 采用低功耗的集成电路
B. 优化电路的工作电压
C. 减少不必要的信号翻转
D. 采用睡眠模式

8、以下关于数字电路中的数据选择器，哪些说法是正确的？（ ）
A. 可以从多个输入数据中选择一个输出 B. 控制信号决定选择哪一路输入 C. 常用于信号切换和复用 D. 有多位数据选择器和单比特数据选择器

9、对于电动力学中的电四极矩，以下表述准确的有（ ）
A. 描述电荷分布的高阶项 B. 对远场的影响较小 C. 与电偶极矩有关 D. 是一个矢量

10、在电力系统的电能计量中，常用的计量方式有（ ）
A. 高供高计
B. 高供低计
C. 低供低计
D. 低供高计

三、简答题（本大题共4个小题，共20分)
1、（本题5分）分析图中所示的 PLA 编程阵列，写出其实现的逻辑函数。

2、（本题5分）分析共基极放大电路的特点和应用场景。

3、（本题5分）分析图中所示的计数器和译码器的连接电路，确定其输出序列。

4、（本题5分）设计一个具有特定增益和带宽要求的有源滤波器。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某工厂的电气设备自动化控制系统在运行中出现了通讯中断的问题。分析可能的原因，如网络故障、设备故障等，并提出解决办法。

2、（本题10分）一个电力电子变换器在工作时产生了大量的电磁干扰，影响了周边设备的正常运行。请分析电磁干扰的产生机制，如开关动作、高频振荡等，并提出抑制电磁干扰的方法，如采用滤波电路、优化电路布局、屏蔽技术等。

3、（本题10分）某高层建筑的电气设备应急电源系统需要进行检查和维护，以确保在紧急情况下的供电。请分析应急电源系统的重要性，并提出检查和维护的方法。
