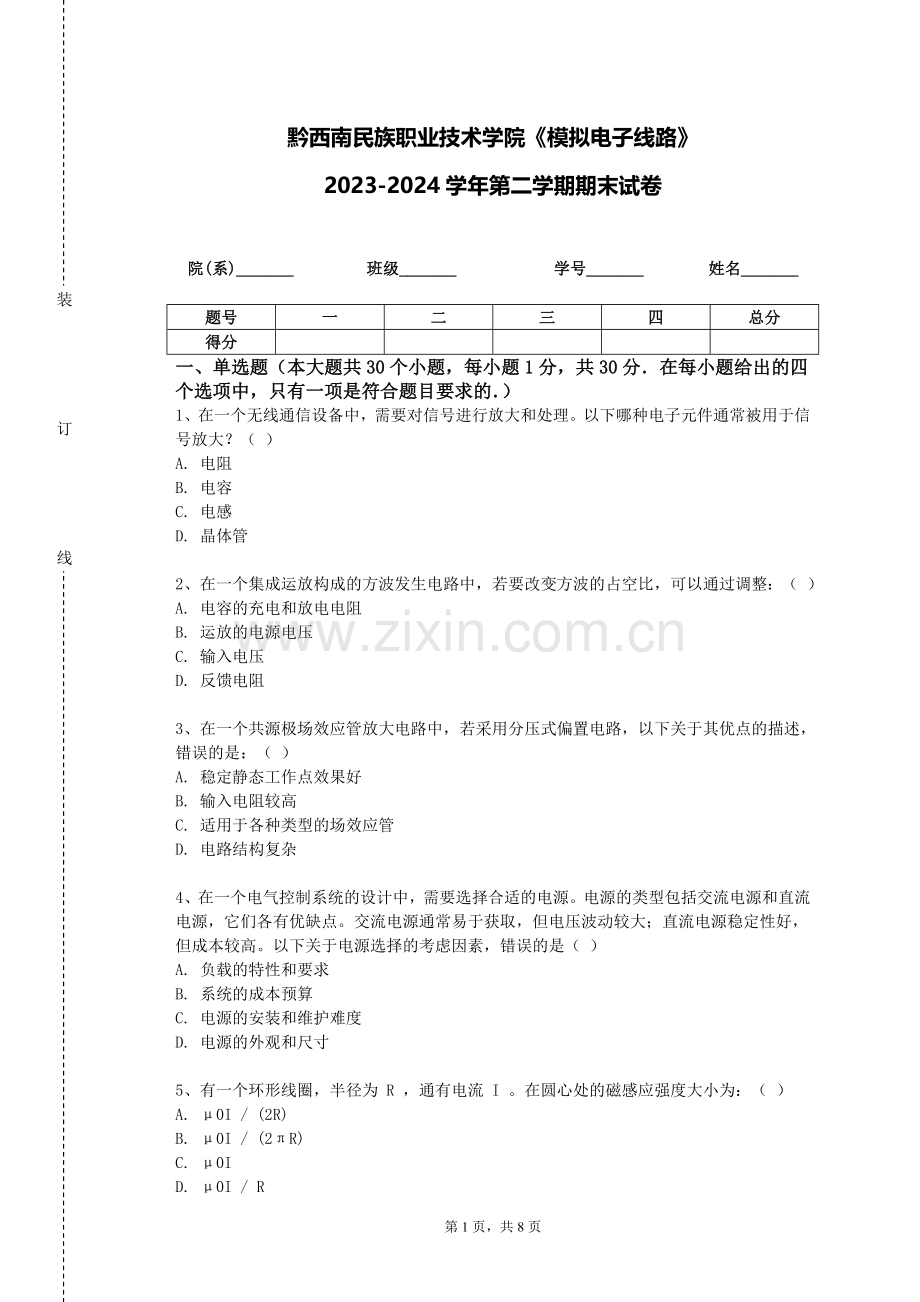

黔西南民族职业技术学院《模拟电子线路》
2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个无线通信设备中，需要对信号进行放大和处理。以下哪种电子元件通常被用于信号放大？（ ）
A. 电阻
B. 电容
C. 电感
D. 晶体管

2、在一个集成运放构成的方波发生电路中，若要改变方波的占空比，可以通过调整：（ ）
A. 电容的充电和放电电阻
B. 运放的电源电压
C. 输入电压
D. 反馈电阻

3、在一个共源极场效应管放大电路中，若采用分压式偏置电路，以下关于其优点的描述，错误的是：（ ）
A. 稳定静态工作点效果好
B. 输入电阻较高
C. 适用于各种类型的场效应管
D. 电路结构复杂

4、在一个电气控制系统的设计中，需要选择合适的电源。电源的类型包括交流电源和直流电源，它们各有优缺点。交流电源通常易于获取，但电压波动较大；直流电源稳定性好，但成本较高。以下关于电源选择的考虑因素，错误的是（ ）
A. 负载的特性和要求
B. 系统的成本预算
C. 电源的安装和维护难度
D. 电源的外观和尺寸

5、有一个环形线圈，半径为 R ，通有电流 I 。在圆心处的磁感应强度大小为：（ ）
A. μ0I / (2R)
B. μ0I / (2πR)
C. μ0I
D. μ0I / R

6、一个电气控制系统中，使用了一台自耦变压器进行降压启动。自耦变压器的抽头比为 60%，电动机的额定电压为 380V，启动时加在电动机上的电压是多少？（ ）
A. 144V
B. 196V
C. 228V
D. 280V

7、在一个多级放大电路中，前级的输出电阻为 500Ω，后级的输入电阻为 5kΩ，若前级的电压增益为 20，后级的电压增益为 50，那么总的电压增益约为多少？（ ）
A. 100 B. 500 C. 1000 D. 5000

8、某电气控制系统用于控制一台数控机床的刀具换刀装置。换刀装置动作迟缓，可能的原因是？（ ）
A. 液压系统压力不足
B. 电机故障
C. 传感器故障
D. 以上都有可能

9、在一个电气控制系统中，需要实现对电机的软启动控制。以下哪种设备可以用于电机的软启动控制？（ ）
A. 自耦变压器
B. 软启动器
C. 变频器
D. 以上都是

10、有一个矩形波导，横截面的长和宽分别为 a 和 b，其中 a > b 。当电磁波在其中传播时，能够传播的最低频率对应的模式是：（ ）
A. TE10
B. TE01
C. TM10
D. TM01

11、在一个由理想运算放大器组成的反相比例运算电路中，反馈电阻为 100kΩ，输入电阻为 10kΩ，输入电压为 1V，则输出电压为：（ ）
A. -10V
B. 10V
C. -1V
D. 1V

12、某电气控制系统用于控制一个电镀生产线，其中有一个整流电路。若整流二极管击穿短路，会对电路产生什么影响？（ ）
A. 输出电压升高
B. 输出电压降低
C. 输出电流增大
D. 电源短路

13、在一个由理想运放组成的同相比例运算电路中，反馈电阻Rf = 200kΩ，输入电阻Ri = 20kΩ，输入电压为1V，那么输出电压约为多少？（ ）
A. 10V B. 11V C. 9V D. 12V

14、在一个由多个与门和或门构成的数字电路中，已知当输入信号 A = 0 ，B = 1 ，C = 1 ，D = 0 时，输出为 0 。若将输入信号 B 改为 0 ，其他输入不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

15、在一个电力电子设备中，IGBT（绝缘栅双极型晶体管）是一种常用的功率开关器件。以下哪个特点不是 IGBT 的优点？（ ）
A. 开关速度快
B. 导通压降小
C. 输入阻抗高
D. 价格便宜

16、在一个电力系统中，需要对电力设备进行状态监测和评估。以下哪个方法不是电力设备状态监测和评估的方法？（ ）
A. 在线监测
B. 离线检测
C. 定期试验
D. 随机抽样

17、在电力系统的短路计算中，通常采用标幺值进行计算。标幺值的定义是实际值与基准值的比值。若选取基准容量为 100MVA，基准电压为平均额定电压，一台变压器的额定容量为 50MVA，短路电压百分数为 10%。则该变压器电抗的标幺值约为（ ）
A. 0.2 B. 0.1 C. 0.4 D. 0.5

18、有一个电力系统，正在规划建设新的输电线路。在选择输电线路的导线截面时，需要考虑多个因素，如电流密度、经济电流密度、机械强度和电晕等。下列关于导线截面选择原则的描述，错误的是（ ）
A. 按照经济电流密度选择导线截面，可以使线路的年运行费用最低
B. 对于大跨越线路，应主要考虑机械强度选择导线截面
C. 为了减少电晕损耗，应选择较大截面的导线
D. 导线截面越大越好，无需考虑其他因素

19、数字电路中的加法器是一种重要的运算电路。对于一个 4 位二进制加法器，当两个输入均为最大二进制数时，输出结果是什么？（ ）
A. 0000
B. 1111
C. 10000
D. 溢出

20、电气控制系统中，常常使用传感器来检测物理量，并将其转换为电信号。不同类型的传感器具有不同的特点和适用范围。例如，压力传感器用于测量压力，位移传感器用于测量位移，速度传感器用于测量速度。以下关于传感器选择的考虑因素，错误的是（ ）
A. 测量范围和精度要求
B. 传感器的输出信号类型
C. 传感器的安装方式和尺寸
D. 传感器的价格越高越好

21、数字电路中的数据分配器可以将输入数据分配到多个输出端口。对于一个 1 路 -4 路数据分配器，当控制信号为 10 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第三个输出端口
D. 第四个输出端口

22、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

23、在一个集成运放构成的窗口比较器电路中，若要改变比较的上下限电压，可以通过调整：（ ）
A. 输入电压
B. 反馈电阻
C. 参考电压
D. 运放的增益

24、在一个工业生产线上的电气控制系统中，有一个 PLC 控制的输送装置。PLC 的输入信号包括各种传感器的检测信号，输出信号控制电机的启停和速度。如果其中一个传感器出现故障，导致输入信号错误，而 PLC 程序没有相应的错误处理机制，那么系统可能会出现什么情况？（ ）
A. 停止运行
B. 继续正常运行
C. 运行速度改变
D. 出现不可预测的动作

25、考虑一个用于实现乘法运算的数字电路，输入为两个 2 位二进制数。当输入分别为 10 和 11 时，电路输出为 110 。若输入变为 11 和 10 ，那么电路的输出最有可能是（ ）
A. 110 B. 101 C. 100 D. 011

26、在一个电子电路的设计中，需要考虑电路的散热问题。以下哪个措施可以有效地提高电路的散热性能？（ ）
A. 使用散热片
B. 优化电路布局
C. 降低电路工作温度
D. 提高电路的工作效率

27、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

28、在一个电力系统中，需要对电力电缆进行故障检测和定位。以下哪种方法不是电力电缆故障检测和定位的常用方法？（ ）
A. 电桥法
B. 脉冲反射法
C. 音频感应法
D. 颜色识别法

29、一个单相桥式整流电容滤波电路，输入交流电压的有效值为 10V，负载电阻为 1kΩ，电容为 100μF。请问输出电压的平均值约为多少？（ ）
A. 9V B. 10V C. 12V D. 14V

30、在一个差分放大电路中，两输入端的信号分别为ui1 = 8mV，ui2 = 4mV，差模增益Ad = 80，共模抑制比KCMR = 800。请问输出电压uo约为多少？（ ）
A. 320mV B. 360mV C. 400mV D. 440mV

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于电磁波在不均匀介质中的传播，正确的是（ ）
A. 会发生折射和反射 B. 路径可能弯曲 C. 速度不均匀 D. 频率不变

2、对于电动力学中的介电常数和磁导率，以下说法合理的有（ ）
A. 描述介质的电磁特性 B. 一般为复数 C. 与频率有关 D. 是常量

3、在电子电路的信号完整性分析中，以下哪些问题是需要关注的？（ ）
A. 反射
B. 串扰
C. 地弹
D. 电源噪声

4、对于锁相环电路，以下哪些部分是其主要组成？（ ）
A. 鉴相器
B. 环路滤波器
C. 压控振荡器
D. 放大器

5、在电子电路的可靠性测试中，以下哪些测试项目是常见的？（ ）
A. 高温老化测试
B. 振动测试
C. 湿度测试
D. 静电放电测试

6、在电子电路的布线中，以下哪些原则有助于减少干扰？（ ）
A. 缩短走线长度
B. 增加走线间距
C. 避免直角走线
D. 采用多层板

7、在放大器的输入输出阻抗匹配中，以下哪些情况需要考虑？（ ）
A. 提高功率传输效率 B. 减小信号反射 C. 增加带宽 D. 降低噪声

8、以下关于数字电路中的竞争 - 冒险现象的消除方法，正确的有（ ）
A. 接入滤波电容
B. 修改逻辑设计
C. 增加选通脉冲
D. 采用同步电路

9、在电力系统的无功优化中，目标函数通常包括（ ）
A. 网损最小
B. 投资成本最低
C. 电压质量最优
D. 无功补偿设备安装量最少

10、电气控制系统的可靠性设计包括哪些方面？
A. 采用冗余技术
B. 提高元件质量
C. 优化电路结构
D. 进行可靠性测试

三、简答题（本大题共4个小题，共20分)
1、（本题5分）讲解在数字系统中如何进行数据的串行传输和并行传输，并比较它们的优缺点。

2、（本题5分）电力系统自动化包括哪些主要内容？

3、（本题5分）阐述电磁波的群速度和相速度的概念及关系。

4、（本题5分）分析如何实现一个数字频率计。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某小区的地下停车场照明系统能耗过高，且照明效果不佳。经分析，发现是灯具选型不当、照明控制方式不合理以及照明线路损耗较大等原因引起的。请全面探讨造成这些问题的因素，并给出降低能耗和提高照明效果的具体改进方案，包括更换节能灯具、优化控制策略和重新布线等。

2、（本题10分）某工厂的电气设备故障诊断中，需要采用先进的诊断技术和方法。请分析如何进行电气设备故障诊断，包括信号分析、模式识别、人工智能等方面，并说明在实际应用中应注意的问题。

3、（本题10分）某变电站的继电保护系统在一次故障中未能及时动作，导致了设备损坏。请分析可能的原因，如保护定值设置不当、继电器故障、二次回路问题等，并提出改进继电保护系统的建议。
