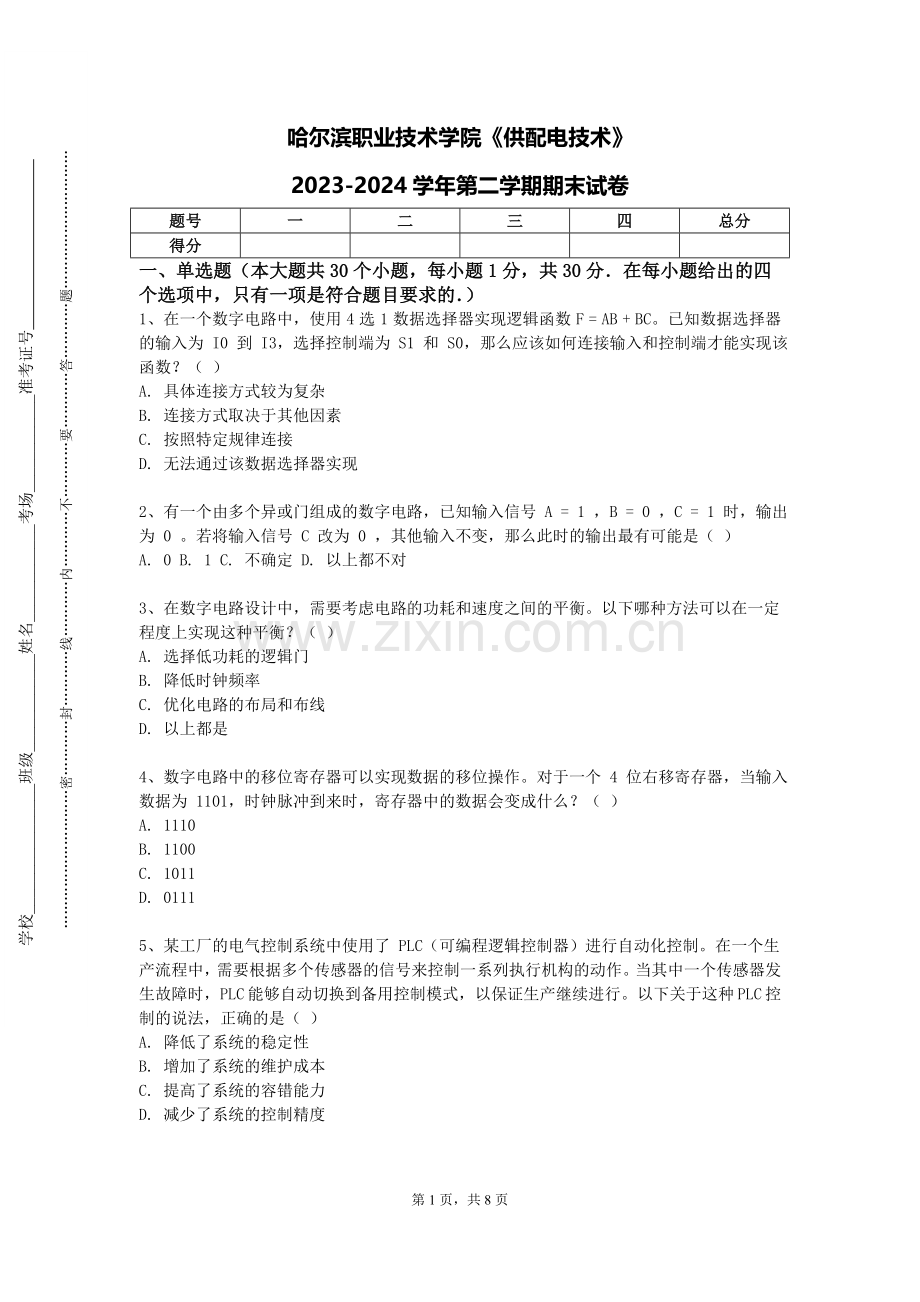

哈尔滨职业技术学院《供配电技术》
2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字电路中，使用 4 选 1 数据选择器实现逻辑函数 F = AB + BC。已知数据选择器的输入为 I0 到 I3，选择控制端为 S1 和 S0，那么应该如何连接输入和控制端才能实现该函数？（ ）
A. 具体连接方式较为复杂
B. 连接方式取决于其他因素
C. 按照特定规律连接
D. 无法通过该数据选择器实现

2、有一个由多个异或门组成的数字电路，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 C 改为 0 ，其他输入不变，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

3、在数字电路设计中，需要考虑电路的功耗和速度之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 降低时钟频率
C. 优化电路的布局和布线
D. 以上都是

4、数字电路中的移位寄存器可以实现数据的移位操作。对于一个 4 位右移寄存器，当输入数据为 1101，时钟脉冲到来时，寄存器中的数据会变成什么？（ ）
A. 1110
B. 1100
C. 1011
D. 0111

5、某工厂的电气控制系统中使用了 PLC（可编程逻辑控制器）进行自动化控制。在一个生产流程中，需要根据多个传感器的信号来控制一系列执行机构的动作。当其中一个传感器发生故障时，PLC 能够自动切换到备用控制模式，以保证生产继续进行。以下关于这种 PLC 控制的说法，正确的是（ ）
A. 降低了系统的稳定性
B. 增加了系统的维护成本
C. 提高了系统的容错能力
D. 减少了系统的控制精度

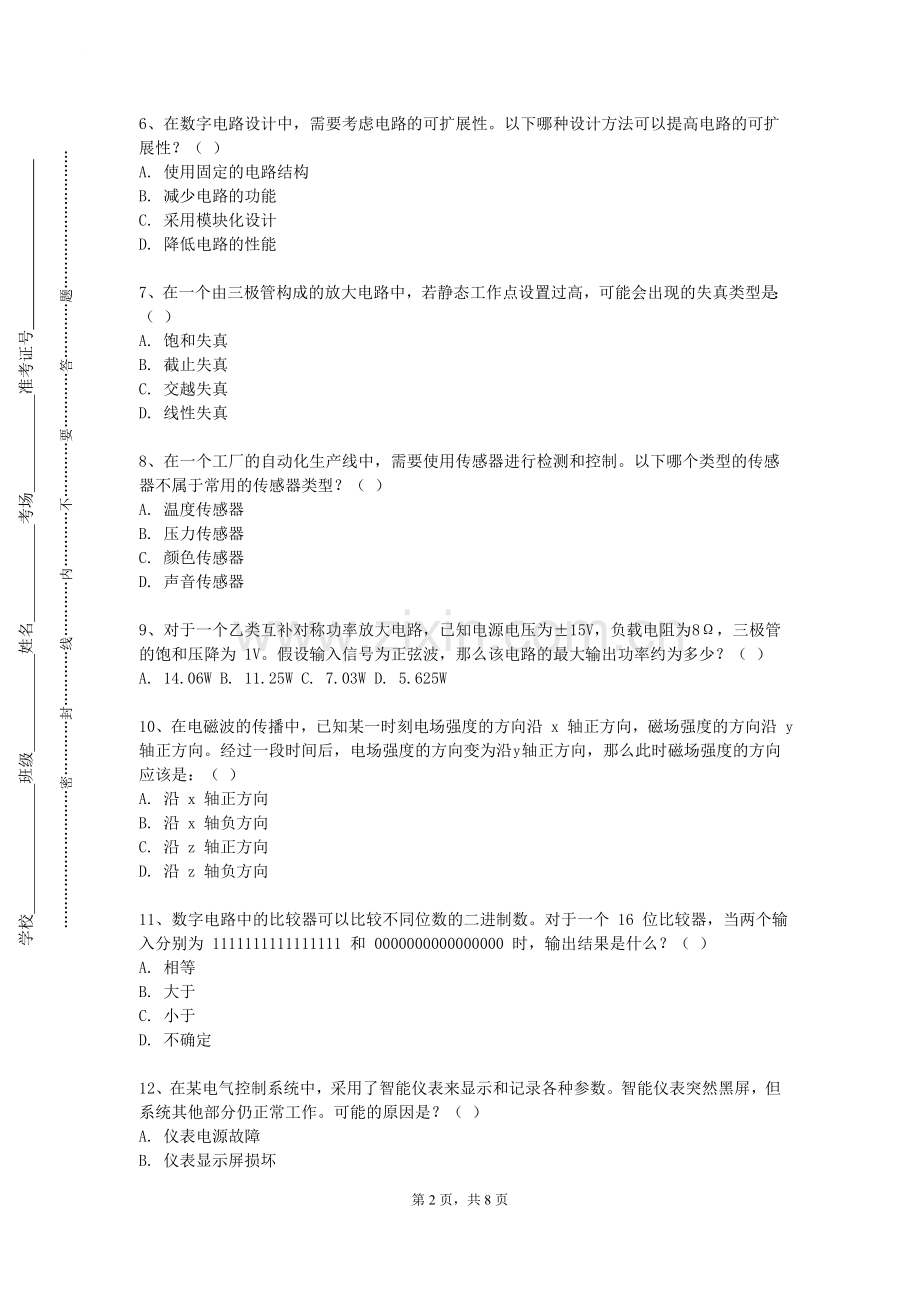

6、在数字电路设计中，需要考虑电路的可扩展性。以下哪种设计方法可以提高电路的可扩展性？（ ）
A. 使用固定的电路结构
B. 减少电路的功能
C. 采用模块化设计
D. 降低电路的性能

7、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

8、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个类型的传感器不属于常用的传感器类型？（ ）
A. 温度传感器
B. 压力传感器
C. 颜色传感器
D. 声音传感器

9、对于一个乙类互补对称功率放大电路，已知电源电压为 ±15V，负载电阻为 8Ω，三极管的饱和压降为 1V。假设输入信号为正弦波，那么该电路的最大输出功率约为多少？（ ）
A. 14.06W B. 11.25W C. 7.03W D. 5.625W

10、在电磁波的传播中，已知某一时刻电场强度的方向沿 x 轴正方向，磁场强度的方向沿 y 轴正方向。经过一段时间后，电场强度的方向变为沿 y 轴正方向，那么此时磁场强度的方向应该是：（ ）
A. 沿 x 轴正方向
B. 沿 x 轴负方向
C. 沿 z 轴正方向
D. 沿 z 轴负方向

11、数字电路中的比较器可以比较不同位数的二进制数。对于一个 16 位比较器，当两个输入分别为 1111111111111111 和 0000000000000000 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

12、在某电气控制系统中，采用了智能仪表来显示和记录各种参数。智能仪表突然黑屏，但系统其他部分仍正常工作。可能的原因是？（ ）
A. 仪表电源故障
B. 仪表显示屏损坏
C. 仪表内部电路故障
D. 以上都有可能

13、在一个由三极管构成的放大电路中，若静态工作点设置过低，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

14、在一个工厂的配电室中，需要安装配电柜和开关柜。以下哪个标准不是配电柜和开关柜的设计和安装标准？（ ）
A. GB7251.1
B. GB50054
C. GB50052
D. GB50057

15、假设在一个均匀电场中，有一个带电量为 q 的点电荷以速度 v 运动。已知电场强度为 E，若电荷的速度增大为原来的 2 倍，同时电场强度减小为原来的一半，电荷所受的电场力变为：（ ）
A. F/2
B. F
C. 2F
D. 4F

16、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z ，分别代表三位二进制数的各个位。该电路的功能是判断这个二进制数是否为奇数，如果是奇数则输出 1 ，否则输出 0 。当输入 X = 1 ，Y = 0 ，Z = 1 时，电路的输出应该是（ ）
A. 1 B. 0 C. 取决于其他因素 D. 无法判断

17、在一个由三极管构成的共射极放大电路中，若基极电流增大，而其他参数不变，集电极电流将：（ ）
A. 不变
B. 减小
C. 增大
D. 先增大后减小

18、数字电路中的数据分配器可以将输入数据分配到多个输出端口。对于一个 1 路 -4 路数据分配器，当控制信号为 10 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第三个输出端口
D. 第四个输出端口

19、在一个电子设备的电源管理系统中，需要实现对电池的充电和放电控制。以下哪种电子元件可以用于电池的充电管理？（ ）
A. 充电器芯片
B. 稳压器
C. 二极管
D. 晶体管

20、在电动力学中，一个电流元 Idl 在空间某点产生的磁感应强度 dB 与电流元的关系为：（ ）
A. dB 与 Idl 成正比，与距离的平方成反比
B. dB 与 Idl 成正比，与距离成正比
C. dB 与 Idl 成正比，与距离成反比
D. dB 与 Idl 成反比，与距离成正比

21、某电气控制系统用于控制电梯的运行，电梯的上升和下降由电动机通过曳引轮和钢丝绳实现。若电动机的制动装置出现故障，无法正常制动，在电梯满载上升时突然断电，会发生什么危险情况？（ ）
A. 电梯缓慢下降
B. 电梯急速下降
C. 电梯停在原处
D. 电梯上升到顶部

22、在一个差分放大电路中，两输入端的信号分别为ui1 = 8mV，ui2 = 4mV，差模增益Ad = 80，共模抑制比KCMR = 800。请问输出电压uo约为多少？（ ）
A. 320mV B. 360mV C. 400mV D. 440mV

23、在某电气控制系统中，需要对一个直流电机进行调速。采用了 PWM 技术，PWM 信号的占空比为 70%，电源电压为 24V，那么电机两端的平均电压是多少？（ ）
A. 16.8V
B. 18.2V
C. 19.6V
D. 20.4V

24、有一个 8 位的逐次逼近型 A/D 转换器，输入模拟电压范围为 0 - 5V，若当前转换得到的数字量为 10010101，那么对应的模拟电压大约是多少？（ ）
A. 2.93V B. 3.15V C. 3.56V D. 2.58V

25、在一个有源滤波电路中，截止频率为500Hz，通带增益为3，若采用一阶高通滤波器，那么其电容和电阻的值大约应为多少？（ ）
A. 0.637μF，530.5Ω
B. 0.637μF，1061Ω
C. 1.274μF，530.5Ω
D. 1.274μF，1061Ω

26、在一个由触发器和逻辑门组成的时序电路中，若触发器的时钟信号存在抖动，可能会对电路的工作产生什么影响？（ ）
A. 输出不稳定 B. 功能错误 C. 速度下降 D. 以上都有可能

27、考虑一个用于实现减法运算的数字电路，输入为两个 4 位二进制数。当被减数为 1010 ，减数为 0101 时，电路输出为 0101 。若被减数变为 1100 ，减数变为 1010 ，那么电路的输出最有可能是（ ）
A. 0010 B. 0110 C. 1010 D. 0100

28、已知一个集成稳压器的输入电压为 18V，输出电压为 12V，最大输出电流为 1.5A。若负载电阻为 10Ω，请问该稳压器是否能正常工作？（ ）
A. 能，输出功率足够
B. 能，输出电流未超过最大值
C. 不能，输出功率不足
D. 不能，输出电流超过最大值

29、在一个基于触发器的时序逻辑电路中，触发器的初始状态为 0 。在时钟脉冲的上升沿，输入信号 D 为 1 。经过连续的 4 个时钟脉冲后，触发器的输出状态最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

30、在一个 RC 低通滤波电路中，当输入信号的频率高于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电力系统中的无功功率补偿装置包括（ ）
A. 并联电容器
B. 同步调相机
C. 静止无功补偿器
D. 串联电抗器

2、以下关于数字电路中的现场可编程门阵列（FPGA），哪些描述是正确的？（ ）
A. 可以通过编程实现特定的逻辑功能 B. 具有灵活性和可重构性 C. 开发成本相对较高 D. 适用于快速原型开发

3、以下关于电磁波在自由空间的传播，说法正确的有（ ）
A. 以光速传播 B. 电场和磁场相互垂直 C. 振幅不变 D. 是横波

4、在研究电磁波的传播时，以下哪些条件会影响其传播特性（ ）
A. 介质的电导率 B. 电磁波的频率 C. 介质的磁导率 D. 电磁波的振幅

5、在数字电路的设计中，考虑电磁兼容性时需要注意（ ）
A. 布线的合理性
B. 元件的布局
C. 屏蔽和接地
D. 电源的滤波

6、在电气控制系统中，常用的速度检测元件有哪些？
A. 测速发电机
B. 旋转编码器
C. 电磁感应式传感器
D. 霍尔传感器

7、电气控制系统的可靠性设计包括哪些方面？
A. 采用冗余技术
B. 提高元件质量
C. 优化电路结构
D. 进行可靠性测试

8、在电力电子设备的故障诊断中，以下哪些方法可以用于检测设备的故障类型？（ ）
A. 故障树分析法
B. 模式识别法
C. 专家系统法
D. 神经网络法

9、在模拟集成电路的版图设计中，以下哪些因素需要考虑？（ ）
A. 器件匹配
B. 寄生效应
C. 布线规则
D. 工艺兼容性

10、在电力系统的无功平衡中，无功电源的种类有（ ）
A. 同步发电机
B. 同步调相机
C. 并联电容器
D. 静止无功发生器

三、简答题（本大题共4个小题，共20分)
1、（本题5分）设计一个由集成运放构成的文氏桥正弦波振荡器，并确定其振荡频率。

2、（本题5分）解释晶体三极管的放大作用原理，包括电流分配关系和放大条件。

3、（本题5分）解释智能电网的概念、特征和关键技术。

4、（本题5分）分析场效应管放大器的性能特点，与三极管放大器进行比较。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某城市的轨道交通供电系统在运行一段时间后，接触网出现磨损和老化现象。请分析接触网磨损和老化的原因，如受电弓与接触网的摩擦、电流热效应、环境腐蚀等，并提出接触网的维护和更新策略，如定期巡检、采用耐磨材料等。

2、（本题10分）一个工业自动化生产线的传感器系统需要实现高精度、高可靠性的数据采集。请分析如何进行传感器的选型和布置，以及在实际应用中应注意的问题，如干扰抑制、信号处理、故障诊断等。

3、（本题10分）某医院的重要科室（如手术室、重症监护室）采用了双电源供电，但在切换过程中出现短暂停电。请分析可能的原因，如切换时间设置不当、开关设备故障、电源同步问题等，并提出优化双电源切换系统的方案，确保重要科室的电力持续供应。
