武汉海事职业学院《单片机接口技术与工程实践》2023-2024学年第二学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

武汉海事职业学院《单片机接口技术与工程实践》
2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现任意进制的计数？（ ）
A. 二进制计数器
B. 十进制计数器
C. 可逆计数器
D. 可编程计数器

2、在一个集成运放构成的窗口比较器中，有两个参考电压分别为 2V 和 4V。当输入电压从 0 逐渐增加时，输出电压发生翻转的阈值电压分别约为多少？（ ）
A. 2V 和 4V
B. 1V 和 3V
C. 3V 和 1V
D. 4V 和 2V

3、在一个多级放大电路的频率响应中，上限截止频率主要由哪一级电路决定：（ ）
A. 输入级
B. 中间级
C. 输出级
D. 频率响应最差的那一级

4、电气控制系统中，常常使用传感器来检测物理量，并将其转换为电信号。不同类型的传感器具有不同的特点和适用范围。例如，压力传感器用于测量压力，位移传感器用于测量位移，速度传感器用于测量速度。以下关于传感器选择的考虑因素，错误的是（ ）
A. 测量范围和精度要求
B. 传感器的输出信号类型
C. 传感器的安装方式和尺寸
D. 传感器的价格越高越好

5、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现高速计数？（ ）
A. 同步计数器
B. 异步计数器
C. 可逆计数器
D. 十进制计数器

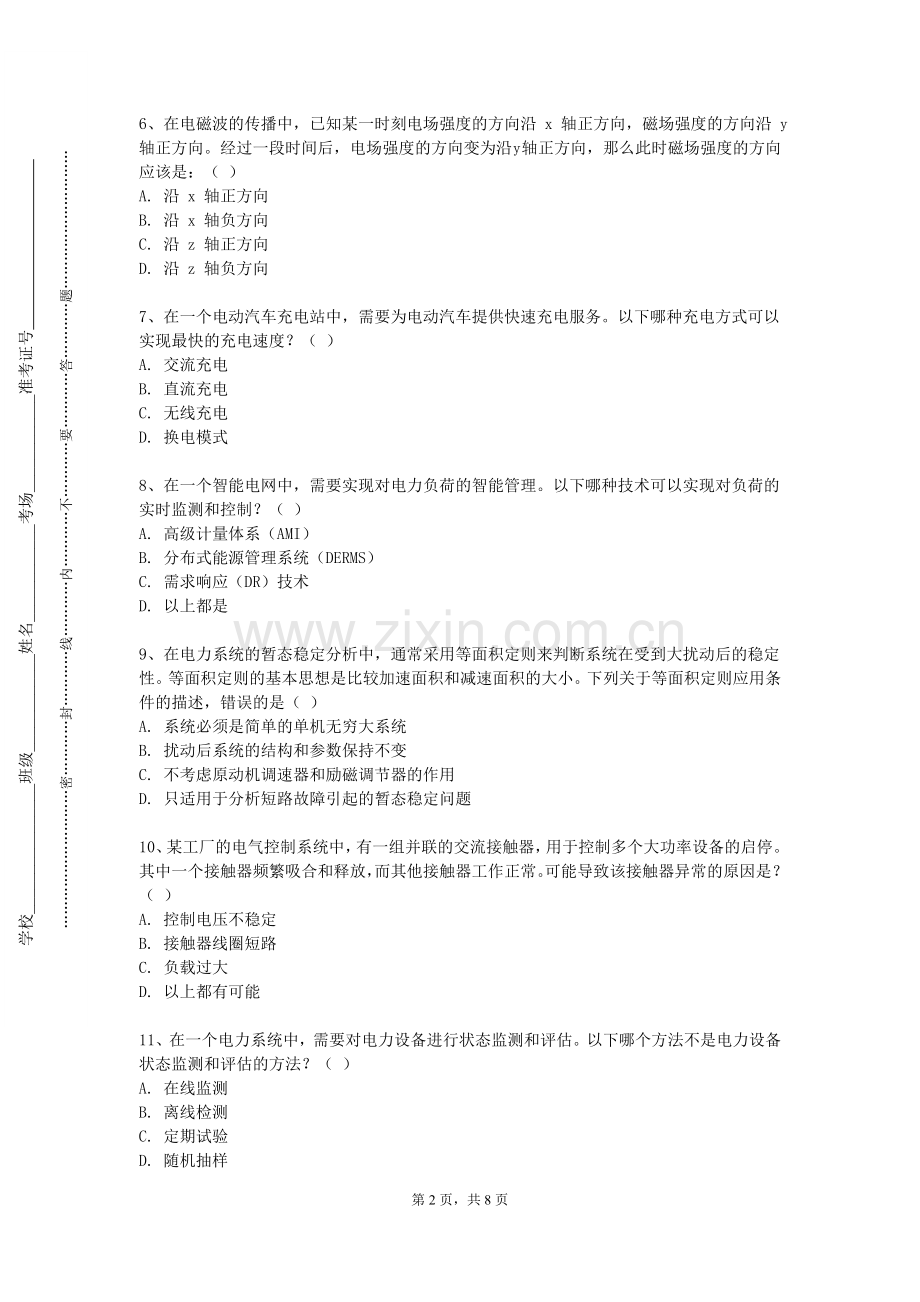

6、在电磁波的传播中，已知某一时刻电场强度的方向沿 x 轴正方向，磁场强度的方向沿 y 轴正方向。经过一段时间后，电场强度的方向变为沿 y 轴正方向，那么此时磁场强度的方向应该是：（ ）
A. 沿 x 轴正方向
B. 沿 x 轴负方向
C. 沿 z 轴正方向
D. 沿 z 轴负方向

7、在一个电动汽车充电站中，需要为电动汽车提供快速充电服务。以下哪种充电方式可以实现最快的充电速度？（ ）
A. 交流充电
B. 直流充电
C. 无线充电
D. 换电模式

8、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

9、在电力系统的暂态稳定分析中，通常采用等面积定则来判断系统在受到大扰动后的稳定性。等面积定则的基本思想是比较加速面积和减速面积的大小。下列关于等面积定则应用条件的描述，错误的是（ ）
A. 系统必须是简单的单机无穷大系统
B. 扰动后系统的结构和参数保持不变
C. 不考虑原动机调速器和励磁调节器的作用
D. 只适用于分析短路故障引起的暂态稳定问题

10、某工厂的电气控制系统中，有一组并联的交流接触器，用于控制多个大功率设备的启停。其中一个接触器频繁吸合和释放，而其他接触器工作正常。可能导致该接触器异常的原因是？（ ）
A. 控制电压不稳定
B. 接触器线圈短路
C. 负载过大
D. 以上都有可能

11、在一个电力系统中，需要对电力设备进行状态监测和评估。以下哪个方法不是电力设备状态监测和评估的方法？（ ）
A. 在线监测
B. 离线检测
C. 定期试验
D. 随机抽样

12、已知一个数字系统的时钟频率为 200MHz，若要通过一个计数器产生一个周期为 10μs 的方波信号，计数器的模值应该是多少？（ ）
A. 2000 B. 20000 C. 200000 D. 2000000

13、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路不属于电机正反转控制电路？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 电阻分压电路

14、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

15、已知一个场效应管的输出特性曲线，在VGS = 3V时，漏极电流ID从2mA变化到4mA，对应的VDS从8V变化到10V。请问该场效应管的跨导约为多少？（ ）
A. 1000μS B. 1500μS C. 2000μS D. 2500μS

16、某电力系统中，有一台三相异步电动机，其额定功率为 10kW，额定电压为 380V，额定电流为 19.9A，功率因数为 0.85，效率为 0.9。该电动机在额定状态下运行时，每小时的耗电量约为（ ）
A. 10kWh
B. 11.76kWh
C. 8.55kWh
D. 12.94kWh

17、在一个由三极管组成的基本共射放大电路中，已知三极管的饱和电流ICS = 2mA，基极电流IB = 40μA，集电极电阻RC = 2kΩ，电源电压VCC = 10V。假设三极管处于放大状态，请问该电路的输出电压动态范围约为多少？（ ）
A. 0 - 4V B. 2 - 6V C. 4 - 8V D. 6 - 10V

18、在电磁波的反射和折射中，当电磁波从光疏介质射向光密介质时，反射波相对于入射波会产生：（ ）
A. 半波损失
B. 全波损失
C. 相位不变
D. 振幅增大

19、数字电路中的计数器可以通过不同的方式进行计数。对于一个异步计数器，它的计数速度通常比同步计数器（ ）。
A. 快
B. 慢
C. 一样
D. 不确定

20、在一个电子设备的通信接口中，需要实现数据的远距离传输。以下哪种通信方式可以实现远距离传输？（ ）
A. 有线通信
B. 无线通信
C. 光纤通信
D. 以上都是

21、在一个风力发电场中，风力发电机将风能转化为电能。当风速变化时，风力发电机的输出功率也会随之变化。为了稳定风力发电机的输出功率，可以采用以下哪种技术？（ ）
A. 储能技术
B. 变频技术
C. 无功补偿技术
D. 谐波治理技术

22、某数字电路的功能是判断输入的 5 位二进制数是否为回文数（即正着读和倒着读都一样）。当输入为 10101 时，电路输出为 1 ，表示是回文数。现在输入变为 11011 ，电路的输出应该是（ ）
A. 1 B. 0 C. 无法确定 D. 以上选项均错误

23、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

24、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

25、在一个电子电路的故障诊断中，使用了示波器进行信号测量。以下哪个示波器参数对于准确分析信号至关重要？（ ）
A. 带宽
B. 采样率
C. 垂直分辨率
D. 以上都是

26、在一个数字电路中，使用了加法器将两个 5 位二进制数相加。当输入分别为 01001 和 10101 时，电路输出为 11110 。若输入变为 10010 和 01100 ，那么电路的输出最有可能是（ ）
A. 11110 B. 11100 C. 10110 D. 10010

27、在一个电气设备的调速系统中，采用了闭环控制。闭环控制通过反馈实际输出值与设定值进行比较，从而调整控制量，使输出值更接近设定值。与开环控制相比，闭环控制具有更高的控制精度和稳定性，但也存在一些问题。以下关于闭环控制的描述，错误的是（ ）
A. 系统结构复杂，成本较高
B. 对反馈环节的精度要求高
C. 可能会出现系统振荡
D. 适用于对控制精度要求不高的场合

28、某电气控制系统中，有一个由多个行程开关组成的位置控制电路。其中一个行程开关的触点粘连，无法正常断开，会对设备的运行产生什么影响？（ ）
A. 设备超程运行
B. 设备停止运行
C. 设备运行速度改变
D. 设备运行方向改变

29、在一个电力系统中，需要对电力设备进行故障诊断和分析。以下哪种方法不是电力设备故障诊断和分析的常用方法？（ ）
A. 振动分析法
B. 温度分析法
C. 声音分析法
D. 颜色分析法

30、在一个由三极管构成的共基极放大电路中，已知三极管的β = 100，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，电源电压 V CC = 12V，基极电流 I B = 20μA。忽略三极管的饱和压降，请问该电路的电压增益约为多少？（ ）
A. -50 B. -100 C. 50 D. 100

31、在一个数字电子电路中，需要实现数据的编码和解码。以下哪种编码方式具有较高的编码效率？（ ）
A. 二进制编码
B. 格雷码
C. 汉明码
D. 循环码

32、在一个数字电路设计中，需要选择合适的时钟信号源。以下哪种时钟信号源具有较高的稳定性和精度？（ ）
A. 晶体振荡器
B. 555 定时器
C. 数字信号发生器
D. 随机信号源

33、对于一个集成运放构成的微分运算电路，输入电压为三角波，幅度为3V，周期为15ms，电容为0.2μF，电阻为150kΩ。那么输出电压的峰值约为多少？（ ）
A. 30V B. 60V C. -30V D. -60V

34、在一个数字电子电路中，需要对计数器进行设计。以下哪种计数器具有可预置数的功能？（ ）
A. 同步计数器
B. 异步计数器
C. 可逆计数器
D. 十进制计数器

35、在一个工厂的自动化生产线中，需要使用 PLC（可编程逻辑控制器）进行控制。以下哪个特点不是 PLC 的优点？（ ）
A. 可靠性高
B. 编程简单
C. 处理速度快
D. 价格便宜

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于电磁波的辐射功率，影响因素包括（ ）
A. 电荷的运动方式 B. 辐射体的几何形状 C. 周围介质的性质 D. 电磁波的波长

2、对于微控制器的应用，以下哪些领域较为常见？（ ）
A. 工业控制
B. 智能家居
C. 医疗设备
D. 汽车电子

3、以下关于电力系统自动化的描述，正确的是（ ）
A. 包括调度自动化、变电站自动化等
B. 可以提高电力系统的运行可靠性
C. 依赖于计算机技术和通信技术
D. 能够实现对电力系统的实时监控和控制

4、在电力电子设备的故障诊断中，以下哪些方法可以用于预测设备的故障？（ ）
A. 状态监测和数据分析
B. 可靠性评估和寿命预测
C. 故障树分析和模式识别
D. 专家系统和神经网络

5、以下关于电力系统中的黑启动的描述，正确的有（ ）
A. 是系统全停后的恢复过程
B. 需要选择合适的启动电源
C. 恢复步骤有严格的顺序
D. 可以快速恢复系统供电

6、在电动力学中，以下哪些方法常用于求解边值问题（ ）
A. 有限元法 B. 边界元法 C. 有限差分法 D. 解析法

7、在电子电路的功率因数校正（PFC）技术中，以下哪些方法是常用的？（ ）
A. 有源 PFC
B. 无源 PFC
C. 混合 PFC
D. 数字 PFC

8、在模拟信号的处理中，以下哪些方法可以用于改善信号质量？（ ）
A. 滤波 B. 放大 C. 调制 D. 解调

9、在电力系统的稳定性分析中，需要考虑以下哪些方面？（ ）
A. 功角稳定性
B. 电压稳定性
C. 频率稳定性
D. 暂态稳定性

10、数字电子技术中，以下哪些属于组合逻辑电路？（ ）
A. 编码器
B. 译码器
C. 计数器
D. 加法器

三、简答题（本大题共3个小题，共15分)
1、（本题5分）分析电力系统的经济运行原则和方法。

2、（本题5分）简述时序逻辑电路中状态转换表和状态转换图的绘制方法。

3、（本题5分）分析场效应管放大器的性能特点，与三极管放大器进行比较。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个智能建筑的能源管理系统需要实现能源的可视化和数据分析。请分析如何进行能源管理系统的可视化设计和数据分析，包括数据采集、数据处理、图表展示等方面，并说明在实际应用中应注意的问题。

2、（本题10分）某学校的多媒体教室音响系统在使用过程中出现声音失真和杂音，影响教学效果。经过对音响设备、音频线路和信号源的检查，发现是设备老化、线路接触不良以及信号干扰等原因导致的。请深入分析这些原因，并提出修复音响系统和提高音质的具体方案。

3、（本题10分）某医院的医疗影像设备（如 X 光机、CT 机）在开机时对电网产生较大的冲击电流，影响了其他设备的正常运行。请分析冲击电流产生的原因和可能造成的危害，如设备启动特性、电源容量不足、电压骤降等，并提出解决冲击电流问题的方法，如采用软启动装置、增加电源容量、优化设备启动流程等。

第8页，共8页
